变电站综合自动化系统技术
变电站综合自动化
变电站综合自动化变电站综合自动化是指利用先进的信息技术和自动控制技术，对变电站的设备和系统进行集成管理和智能化控制的一种技术手段。
通过自动化系统的应用，可以提高变电站的运行效率、安全性和可靠性，降低运维成本，实现对电网的快速响应和精确控制。
一、变电站综合自动化的概述变电站综合自动化是指将各个设备和系统通过网络连接起来，实现数据的采集、传输、处理和控制，从而实现对变电站的全面监控和智能化管理。
综合自动化系统包括监控系统、保护系统、自动化控制系统、通信系统等，通过这些系统的协同工作，可以实现对变电站的运行状态进行实时监测和控制。
二、变电站综合自动化的功能和特点1. 实时监测功能：通过传感器和监测设备对变电站的各个参数进行实时采集和监测，包括电压、电流、温度、湿度等参数，对变电站的运行状态进行实时监测和分析。
2. 故障诊断功能：通过自动化系统对变电站的设备和系统进行故障诊断，及时发现和排除故障，提高设备可靠性和运行效率。
3. 远程控制功能：通过通信系统实现对变电站设备的远程控制，可以远程操作设备的开关、调节参数等，提高运维效率和安全性。
4. 数据管理功能：通过自动化系统对变电站的数据进行采集、存储和分析，可以生成各种报表和图表，为运维决策提供科学依据。
5. 智能化管理功能：通过自动化系统对变电站的设备和系统进行智能化管理，实现设备的自动化控制和优化调度，提高电网的运行效率和稳定性。
三、变电站综合自动化的应用案例1. 变电站监控系统：通过监控系统实现对变电站设备的实时监测和远程控制，可以实时获取设备的运行状态和参数，及时发现故障和异常情况，并进行相应的处理和修复。
2. 变电站保护系统：通过保护系统实现对变电站设备的故障诊断和保护，可以及时切除故障设备，保证电网的安全运行。
3. 变电站自动化控制系统：通过自动化控制系统实现对变电站设备的自动化控制和调度，可以根据电网负荷和运行状态进行智能调节，提高电网的运行效率和稳定性。
变电站综合自动化通用技术规范
变电站综合自动化通用技术规范1、引言本文档旨在规范变电站综合自动化系统的设计、建设、运行和维护，确保安全、高效、可靠地运行变电站。
本规范适用于各类变电站综合自动化工程。
2、术语和定义2.1 变电站综合自动化系统变电站综合自动化系统是指集监控与控制、自动操作、保护与安全、通信与信息处理等功能于一体的电力系统自动化系统。
2.2 监控与控制监控与控制是指通过对变电设备的状态和参数进行采集、显示、分析和操作，实现对变电站运行状态的实时监测和远程控制。
2.3 自动操作自动操作是指对变电设备进行自动切换、调节、跳闸等操作，以实现变电站的自动化运行。
2.4 保护与安全保护与安全是指对变电设备进行故障检测、故障隔离和设备保护，以保证变电站的安全运行。
2.5 通信与信息处理通信与信息处理是指通过数据传输和处理技术，实现变电站与上级调度中心、其他变电站之间的信息交换与共享。
3、变电站综合自动化系统设计要求3.1 系统层次结构3.1.1 变电站综合自动化系统应具有合理的层次结构，包括上位机、下位机、网络、传感器和执行器等组成部分。
3.1.2 上位机主要负责监控与控制、自动操作等功能，下位机主要负责采集、执行等功能，网络主要负责数据传输和信息交换，传感器主要负责数据采集，执行器主要负责执行操作指令。
3.2 系统硬件选型3.2.1 变电站综合自动化系统应采用可靠、稳定的硬件设备，确保系统运行的可靠性和稳定性。
3.2.2 硬件设备应符合国家相关标准和规范要求，且具备良好的兼容性和可升级性。
3.3 系统软件开发3.3.1 变电站综合自动化系统的软件开发应符合国家相关标准，采用先进的软件开发方法和工具。
3.3.2 系统软件应具备良好的可扩展性和可维护性，方便后续的软件升级、维护和管理。
4、变电站综合自动化系统建设要求4.1 工程建设组织4.1.1 变电站综合自动化系统的建设应按照国家相关标准和规范进行，严格按照工程设计和施工组织进行建设。
变电站综合自动化系统
变电站综合自动化系统在电力系统中，变电站是连接输电网和配电网的重要环节，是电能转换、分配和控制的关键组成部分。
为了提高变电站的运行效率和安全性，变电站综合自动化系统应运而生。
一、系统架构1. 主控系统主控系统是变电站综合自动化系统的核心，负责整体的监控、管理和控制。
通常由人机界面、数据采集与处理、远程通信等模块组成，能够实时监测变电站各种设备的状态并调度控制。
2. 保护系统保护系统是变电站综合自动化系统的重要组成部分，用于实时监测电力系统的运行状态，及时发现故障并采取相应的保护措施，确保电网的稳定运行。
3. 辅助设备系统辅助设备系统包括通风、照明、消防等设备，为变电站的安全运行提供支持。
二、功能特点1. 实时监控变电站综合自动化系统能够实时监测各种设备的运行状态，及时发现问题并作出相应处理，有效减少事故发生的可能性。
2. 自动化控制系统能够根据预设的逻辑和参数实现自动化控制，提高变电站的运行效率和精度。
3. 远程通信通过网络通信技术，可以实现对变电站的远程监控和操作，方便操作人员进行远程调度。
三、发展趋势随着信息技术的不断发展，变电站综合自动化系统也在不断完善和智能化。
未来，随着物联网、云计算等技术的广泛应用，变电站综合自动化系统将更趋于智能和自动化，实现更高效、安全、可靠的电力系统运行。
四、结语变电站综合自动化系统作为电力系统的重要组成部分，发挥着关键作用。
通过不断完善和创新，可以更好地适应电力系统的发展需求，提升变电站的运行效率和安全性。
希望在未来的发展中，变电站综合自动化系统可以发挥更大的作用，推动电力系统的可持续发展。
变电站综合自动化技术
变电站综合自动化技术1、常规变电站的二次系统主要包括继电保护、故障录波、当地监控和远动四个部分2、变电站实现综合自动化的优越性：在线运行的可靠性高供电电能质量高专业综合，易于发现隐患，处理事故恢复供电快变电站运行管理的自动化水平高减少控制电缆，缩小占地面积维护调试方便为变电站实现无人值班提供了可靠的技术条件3、综合自动化的核心是自动监控系统，综合自动化的纽带是监控系统的局域通信网络4变电站综合自动化系统的特征：变电站综合化结构分布分层分散化操作监视屏幕化通信局域网络化，光缆化运行管理智能化测量显示数字化5、变电站综合自动化是将变电站的二次设备经过功能的组合和优化设计，利用现金的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能6、变电站综合自动化的内容应包括变电站电气量的采集和电气设备的状态监视、控制和调节7、综合自动化系统的基本功能：测量、监视、控制功能继电保护功能自动控制智能装置的功能远动及数据通信功能自诊断、自恢复和自动切换功能8、变电站综合自动化系统的结构形式可分为：集中式、分层分布式、分散与集中结合式、完全分散式9、把保护、自动重合闸、故障录波、故障测距等功能综合在一起的装置成为保护单元10、所谓分层式结构是将变电站信息采集和控制分为管理层、站控层和间隔层三层布置11、一套变电站综合自动化系统功能模块的典型硬件结构主要包括：模拟量输入/输出回路微型机系统开关量输入/输出回路人机对话借口回路通信回路电源12、Watchdog的作用就是监视微机系统程序的运行情况，若自动化装置受到干扰而失控，则立即动作使程序重新开始工作13、在变电站综合自动化系统的发展过程中，按数字核心部分来分，可以分为以单片机为核心和以工业控制机为核心的两种14、模拟量输入电路的主要作用是隔离、规范输入电压及完成模数变换，以便与CPU接口完成数据采集任务模拟量输入电路的两种方式：一、基于逐次逼近型A/D转换方式（ADC）直接将模拟量转变为数字量二、利用电压/频率变换（VFC）原理进行模数变换方式，将模拟量电压先转换为频率脉冲量，通过脉冲计数变换为数字量模拟量输入电路的结构主要包括电压形成回路、低通滤波电路、采样保持、多路转换开关及A/D变换芯片五部分要限制输入信号的最高频率，只需在采样前用一个模拟低通滤波器，将fs/2以上的频率分量滤去即可15、采样定理：采样频率fs≥2f0（f0为信号频率）若fs<2f0，将出现频率浪叠现象16、位数与分辨率的关系：位数分辨率4 1/168 1/25610 1/102412 1/409616 1/6553617、常用的电隔离方法：光点隔离、继电器隔离18、研究算法的作用主要有两个：提高运算的精确度、提高运算的速度。
变电站综合自动化---教学大纲
变电站综合自动化---教学大纲标题：变电站综合自动化---教学大纲
引言概述：
变电站综合自动化是电力系统中的重要组成部份，它通过自动化技术实现对变电站设备的监测、控制和保护，提高了电力系统的运行效率和安全性。
因此，对于电力工程专业的学生来说，学习变电站综合自动化是非常重要的。
本文将针对这一主题进行详细的教学大纲设计。
一、基础知识
1.1 变电站综合自动化的概念和作用
1.2 变电站综合自动化系统的组成和功能
1.3 变电站综合自动化技术的发展历程和应用领域
二、自动化控制
2.1 变电站综合自动化系统的控制原理
2.2 变电站综合自动化系统的控制策略
2.3 变电站综合自动化系统的控制模式
三、监测与诊断
3.1 变电站综合自动化系统的监测技术
3.2 变电站综合自动化系统的故障诊断方法
3.3 变电站综合自动化系统的数据分析与处理
四、保护与安全
4.1 变电站综合自动化系统的保护原理
4.2 变电站综合自动化系统的安全措施
4.3 变电站综合自动化系统的应急处理方法
五、实践应用
5.1 变电站综合自动化系统的实际案例分析
5.2 变电站综合自动化系统的工程设计与施工
5.3 变电站综合自动化系统的运行与维护
结论：
通过以上的教学大纲设计，学生可以系统地学习变电站综合自动化的基础知识、自动化控制、监测与诊断、保护与安全以及实践应用等方面的内容，从而为将来从事电力工程相关工作打下坚实的基础。
同时，教学大纲的设计也有助于提高学生的综合素质和实践能力，促进电力系统的现代化发展。
变电站综合自动化技术
第七章
22、 小波分析在变电站综合自动化中的应用前景。[P103内详] 第八章
23、变电站内的信息传输： （1） 设备层与间隔层（单元层）间信息交换 （2） 单元层内部的信息交换 （3） 单元层之间的通信 （4） 单元层和变电站层的通信 （5） 变电站层的内部通信 24、变电站通信网络的要求：快速的实时响应能力，很高的可靠性，优 良的电磁兼容性能，分层式结构。
（4） 系统的机柜和机箱采用铁质材料。

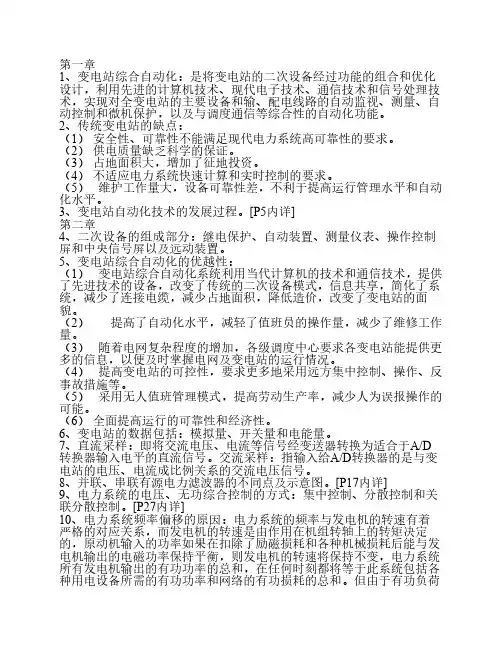

第一章
1、变电站综合自动化：是将变电站的二次设备经过功能的组合和优化 设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技
术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自
动控制和微机保护，以及与调度通信等综合性的自动化功能。
2、传统变电站的缺点： （1） 安全性、可靠性不能满足现代电力系统高可靠性的要求。 （2） 供电质量缺乏科学的保证。 （3） 占地面积大，增加了征地投资。 （4） 不适应电力系统快速计算和实时控制的要求。 （5） 维护工作量大，设备可靠性差，不利于提高运行管理水平和自动 化水平。
化，此时发电机转轴上的转矩平衡被打破，发电机的转速将发生变化，
系统的频率随之发生偏移。
11、电力系统频率降低的危害： （1） 系统的频率下降，使发电厂的厂用机械出力大为下降，结果必然 影响发电设备的正常工作，使发电机的有功出力减少，导致系统频率的
变电站综合自动化系统概述
变电站综合自动化系统的典型硬件结构
变电站综合自动化系统的典型硬件结构说明1
• 微处理器（中央处理器）CPU是指挥中枢，计算机 程序的运行依赖于CPU来实现；
• ②电气型防误系统：是建立在二次操作回路上的 防误功能，一般通过断路器和隔离开关的辅助触 点连锁来实现，主要包括电气回路闭锁、电磁回 路闭锁、电气报警和高压带电显示装置等。
• ③微机五防：采用计算机技术，用于高压开关设 备防止电气误操作的装置，由主机、电脑钥匙、 编码锁具等功能元件组成。主要用于断路器、隔 离开关、接地刀闸、遮拦网门等。
特点： ①工作稳定，线性好，电路简单； ②抗干扰能力强，不受脉冲和随机高频噪音干扰； ③与CPU接口简单，工作不需要CPU控制； ④可以方便地实现多CPU共享一套VFC变换。
模拟量输出电路的组成
• 作用是把微机系统输出的数字量转换成模 拟量输出，核心元件是模/数转换器，锁存 器是用来保持数字量的稳定的。
变电站综合自动化系统的典型硬件结构说明2
• 定时器/计数器有两个用途一是用来触发采样信号， 引起中断采样；二是在V/F变换式A/D中，定时器/ 计数器是把频率信号转换为数字信号的关键部件。
• Watchdog主要作用是当自动化装置受到干扰导致 微机系统运行程序出轨、程序无法正常运行时，能 自动复位微机系统，使微机系统重新开始执行程序， 进行入正常运行轨道。
综合自动化监控系统的基本要求
• 实时 • 可靠 • 可维护 • 信息处理和输出技术先进 • 人机交流方便 • 通信可靠 • 信息处理和控制算法先进
变电站综合自动化通用技术规范
变电站综合自动化通用技术规范一、引言变电站综合自动化是指利用先进的信息技术和自动控制技术，对变电站的设备、系统和过程进行监测、控制和管理，实现变电站的智能化运行。
本技术规范旨在规范变电站综合自动化的设计、安装、调试、运行和维护，提高变电站运行的可靠性、安全性和经济性。
二、术语和定义1. 变电站综合自动化：利用先进的信息技术和自动控制技术，对变电站的设备、系统和过程进行监测、控制和管理，实现变电站的智能化运行。
2. 变电站综合自动化系统：由监测子系统、控制子系统、管理子系统和通信子系统组成的一体化系统。
3. 监测子系统：负责对变电站的设备和过程进行实时监测，采集各种参数和状态信息。
4. 控制子系统：负责对变电站的设备和过程进行实时控制，实现自动化操作和调节。
5. 管理子系统：负责对变电站的设备和过程进行综合管理，包括故障诊断、设备维护和运行优化等功能。
6. 通信子系统：负责变电站综合自动化系统内部各子系统之间以及与外部系统之间的数据传输和通信。
7. 监测装置：用于采集变电站设备和过程的参数和状态信息的设备，包括传感器、仪表和监测仪等。
8. 控制装置：用于实现对变电站设备和过程的自动控制和调节的设备，包括PLC、RTU和控制终端等。
9. 管理装置：用于对变电站设备和过程进行综合管理和优化的设备，包括SCADA系统和能量管理系统等。
三、设计要求1. 可靠性要求：变电站综合自动化系统应具有高可靠性，能够保证系统的稳定运行，确保变电站的安全性和可靠性。
2. 安全性要求：变电站综合自动化系统应具有严格的安全保护措施，能够防止非法入侵和操作失误导致的安全事故。
3. 灵便性要求：变电站综合自动化系统应具有良好的灵便性，能够适应不同变电站的需求，并支持系统的扩展和升级。
4. 互操作性要求：变电站综合自动化系统应具有良好的互操作性，能够与其他系统进行数据交换和共享。
5. 可维护性要求：变电站综合自动化系统应具有良好的可维护性，能够方便地进行系统的维护和升级。
变电站综合自动化系统
变电站综合自动化系统
变电站综合自动化系统是指用电子、通信和控制技术实现
对变电站设备和过程的监测、控制和管理的智能化系统。
其主要功能包括变电站设备状态监测、故障诊断、数据采
集和处理、远程控制和操作、报警与录波、安全保护等。
变电站综合自动化系统由以下几个主要组成部分构成：
1. 变电站智能终端单元 (RTU)：用于采集变电站各种设备
的模拟量和数字信号，并将数据传输给主站进行处理。
RTU还可以接收主站的控制命令，执行远程操作。
2. 主站系统：负责监控、控制和管理整个变电站。
主站系
统通过与RTU的通信，实现对变电站设备状态的实时监测
和故障诊断，以及对设备的远程操作和控制。
3. 通信网络：用于连接变电站的各个设备和综合自动化系
统的通信网络。
通信网络可以采用各种通信技术，如有线、无线、光纤等，以确保数据的可靠传输和通信的稳定性。
4. 数据管理系统：用于存储、处理和管理变电站的各种数据。
数据管理系统可以对采集的数据进行实时分析和统计，生成各种报表和图表，为变电站运行和维护提供有力的支持。
变电站综合自动化系统的应用可以提高变电站运行的可靠
性和安全性，提高设备利用率和运行效率，减少人工操作
和维护工作，减少故障的发生和处理时间，提升整个电网
的运行水平和管理能力。
变电站综合自动化
变电站综合自动化变电站综合自动化是指利用现代化的信息技术和自动化控制技术，对变电站的运行、监控、保护、测量和维护等进行全面自动化的管理和控制。
通过实时数据采集、传输和处理，实现对变电站各个设备的远程监控和控制，提高变电站的运行效率、可靠性和安全性。
一、综合自动化系统的主要功能1. 运行监控功能：通过对变电站的各个设备进行实时监测，及时发现设备异常情况，并进行报警和处理。
监控内容包括电压、电流、温度、湿度等参数的监测，以及设备的运行状态、开关操作等的监控。
2. 保护功能：综合自动化系统能够对变电站的各个设备进行保护，包括过电流保护、短路保护、接地保护、过压保护等。
当设备发生故障时，系统能够及时切除故障设备，并进行报警和记录。
3. 控制功能：综合自动化系统能够对变电站的各个设备进行远程控制，包括开关的合闸、分闸、变压器的调压、调容等操作。
通过远程控制，可以降低人工操作的风险，提高操作的准确性和效率。
4. 数据采集和处理功能：综合自动化系统能够对变电站的各个设备进行数据采集，并进行实时处理和存储。
通过对数据的分析和统计，可以及时发现设备的异常情况，提供科学依据进行设备维护和优化运行。
5. 通信功能：综合自动化系统能够通过网络实现与上级调度中心的通信，及时传输变电站的运行数据和状态信息。
通过与调度中心的通信，可以实现对变电站的远程监控和控制，提高变电站的运行效率和可靠性。
二、综合自动化系统的组成部份1. 监测装置：包括各种传感器和测量仪器，用于对变电站的各个设备进行参数的实时监测和测量。
常见的监测装置包括电流互感器、电压互感器、温度传感器、湿度传感器等。
2. 控制装置：包括PLC（可编程逻辑控制器）和RTU（远程终端单元）等，用于对变电站的各个设备进行远程控制和操作。
控制装置通常与监测装置相连接，实现对设备的自动控制和调节。
3. 通信装置：包括以太网、无线通信等，用于实现综合自动化系统与上级调度中心的数据传输和通信。
变电站综合自动化系统技术
变电站综合自动化系统技术探讨摘要：随着经济建设的发展，变电站综合自动化对于提高变电站安全、可靠稳定运行水平显得尤为重要。
本文介绍了变电站综合自动化系统的基本概述，对dtu功能及参数、馈线监测仪功能进行详细介绍。
关键词：变电站；配电网；自动化系统；dtu；馈线监测仪变电站自动化是指利用先进的计算机技术、现代电子技术、通信技术和数字信号处理等技术，实现对变电站主要设备和输、配电线路的自动监视、测量、控制、保护以及与调度通信等综合性自动化功能。
实现变电站自动化，是一项提高变电站安全、可靠稳定运行水平，降低运行维护成本，提高经济效益，向用户提供高质量电能服务的一项措施。
下面就认识与探讨低压变电站综合自动化系统。
1 系统基本概述配电室低压自动化系统是配网自动化系统数据采集层的重要组成部分。
主要监测配电室配电变压器的运行参数、低压出线三相或者b相电流、低压出线开关位置和开关故障信号；控制低压电容器投切以及低压母联开关的自动合环。
系统采用分布式结构,每台配变安装一台配电自动化测控终端(简称dtu),负责测量配变运行参数、电能量数据、电能质量数据；dtu通过现场总线的方式,采集安装在低压馈线的馈线监测仪的开关位置、开关故障信号、出线电流,并形成开关变位和馈线过流等事件记录；同时还采集plc母联自投装置的301、302、345的位置信号和动作情况。
配电室dtu可以通过光纤或者gprs/cdma无线方式向配网自动化系统子站或者主站传输系统所需要的数据,结构见图1。
图1 系统结构框图2 dtu功能描述2.1 测量计算功能dtu主要对配电变压器低压侧三相电压和三相电流进行测量,并计算三相有功功率、无功功率、功率因数等电气参数:(1)三相电压、三相电流。
(2)三相有功功率、三相无功功率、三相功率因数、总有功功率、总无功功率、总功率因数、零序电流。
(3)总有功电量、正反向无功电量、有功需量。
(4)尖、峰、平、谷有功电量,尖、峰、平、谷正反向无功电量。
变电站综合自动化系统
变电站综合自动化系统一、引言变电站是电力系统的重要组成部分，起到将高压电能转换为低压电能、配电给用户的作用。
为了提高变电站的运行效率、可靠性和安全性，人们逐渐引入综合自动化系统来实现对变电站的智能化管理和控制。
本文将介绍变电站综合自动化系统的基本概念、组成部分以及在实际运行中的应用。
二、综合自动化系统概述变电站综合自动化系统是指通过现代信息技术和自动化控制技术，对变电站进行实时监测、智能控制和故障处理的系统。
它由多个子系统组成，包括监控与管理子系统、保护与自动化控制子系统、通信与信息系统等。
2.1 监控与管理子系统监控与管理子系统是变电站综合自动化系统的核心部分，主要负责对变电站各种设备的状态进行实时监测和管理。
通过采集各种传感器和仪表的数据，监控与管理子系统可以实时显示变电站的运行状态，并对异常情况进行报警和处理。
同时，它还提供了人机界面，使操作人员可以直观地了解变电站的运行情况，进行远程操作和控制。
2.2 保护与自动化控制子系统保护与自动化控制子系统主要负责对变电站的设备和线路进行保护和控制。
它通过采集各种信号，判断设备和线路的状态，当发生故障或异常情况时，保护与自动化控制子系统能够及时做出反应，采取相应的措施进行保护和控制。
同时，它还可以实现变电站的自动化控制，根据不同的工况要求，实现自动调节和控制设备的运行。
2.3 通信与信息系统通信与信息系统是变电站综合自动化系统的重要组成部分，它负责变电站内部各个子系统之间以及与外部系统之间的数据交换和通信。
通过网络和通信设备，通信与信息系统能够实现数据的传输和共享，确保变电站各个子系统之间的协调运行。
同时，它还可以提供数据存储和处理的功能，为变电站的管理和决策提供支持。
三、变电站综合自动化系统应用案例3.1 变电站设备监测变电站综合自动化系统可以实时监测变电站各种设备的运行状态，包括变压器、开关设备、熔断器等。
通过采集各种传感器和仪表的数据，监控与管理子系统能够实时显示设备的参数和运行状态，并对异常情况进行报警。
220kv变电站及其综合自动化系统方案设计
220kv变电站及其综合自动化系统方案设计引言随着电力系统的不断发展和升级，220kV变电站的建设和维护变得越来越重要。
为了提高电力系统的可靠性和安全性，设计一个高效可靠的综合自动化系统方案是至关重要的。
本文将深入研究220kV变电站及其综合自动化系统方案设计，从不同角度探讨其技术原理、设备选型以及实施过程。
一、技术原理1.1 变电站概述220kV变电站是将输送来的高压交流电转换为低压交流或直流供给用户或输送至其他变电站的关键环节。
它由主变压器、断路器、隔离开关、组合电器设备等组成。
综合自动化系统是通过监测和控制各种设备来实现对整个变电站运行状态的实时监测和远程控制。
1.2 综合自动化系统原理综合自动化系统主要包括数据采集与监测子系统、保护与安全子系统以及远程控制与管理子系统。
数据采集与监测子系统通过各种传感器对各个设备的运行状态进行监测，并将数据传输至监测中心。
保护与安全子系统通过断路器、隔离开关等设备对电力系统进行保护，并通过监测中心对各个设备的状态进行实时监测。
远程控制与管理子系统通过远程控制中心对变电站的运行状态进行实时控制和管理，实现对变电站的远程操作。
二、设备选型2.1 数据采集与监测设备数据采集与监测设备是综合自动化系统中至关重要的组成部分。
它包括各种传感器、开关量输入模块、模拟量输入模块等。
传感器可以采集各个设备的温度、湿度、压力等物理量，并将其转化为电信号输入到数据采集模块中。
开关量输入模块可以接收和处理来自断路器、隔离开关等设备的开关信号，以判断其状态。
模拟量输入模块可以接收和处理来自主变压器、断路器等设备的模拟量信号，以判断其运行状态。
2.2 保护与安全设备保护与安全设备是综合自动化系统中用于保护电力系统安全运行的重要组成部分。
它包括断路器、隔离开关、继电保护装置等。
断路器用于对电力系统进行开关操作，以保护电力系统免受过载、短路等故障的影响。
隔离开关用于对电力系统进行分段操作，以便对故障段进行维修和检修。
变电站综合自动化
变电站综合自动化变电站综合自动化是指通过应用先进的信息技术和自动化设备，对变电站的监控、控制、保护、测量和通信等功能进行集成和自动化管理的系统。
该系统能够实现对变电站设备状态的实时监测、故障诊断和智能化控制，提高电力系统的安全性、可靠性和经济性。
一、系统组成1. 监控子系统：负责对变电站设备状态进行实时监测和数据采集，包括电流、电压、温度、湿度等参数的监测。
监控子系统通过传感器将采集到的数据传输给控制中心。
2. 控制子系统：负责对变电站设备进行远程控制和调节，包括对开关、断路器、变压器等设备的操作。
控制子系统通过与监控子系统的数据交互，实现对设备状态的智能化控制。
3. 保护子系统：负责对变电站设备进行故障保护，包括对过载、短路、接地等故障的检测和处理。
保护子系统通过与监控子系统和控制子系统的数据交互，实现对设备故障的及时处理和保护。
4. 通信子系统：负责变电站与电力系统的信息交互和远程监控，包括与上级调度中心的通信、与其他变电站的通信等。
通信子系统通过网络技术实现数据的传输和共享。
5. 数据管理子系统：负责对变电站采集到的数据进行存储、处理和分析，包括数据的存储、查询、统计和报表生成等功能。
数据管理子系统可以提供对变电站运行状态的历史记录和趋势分析，为运维人员提供决策支持。
二、系统功能1. 实时监测：变电站综合自动化系统能够实时监测变电站设备的运行状态，包括电流、电压、温度、湿度等参数的监测。
通过对设备状态的实时监测，可以及时发现设备异常情况，避免故障的发生。
2. 故障诊断：变电站综合自动化系统能够对设备故障进行诊断和定位，及时判断故障原因，并提供相应的处理建议。
通过对故障的快速诊断，可以缩短故障处理时间，提高设备的可用性。
3. 智能控制：变电站综合自动化系统能够实现对设备的智能化控制，包括对开关、断路器、变压器等设备的操作和调节。
通过智能控制，可以实现对电力系统的精确调节，提高系统的稳定性和经济性。
浅析变电站综合自动化系统
浅析变电站综合自动化系统一、引言变电站是电力系统中重要的组成部分，其作用是将输送来的高电压电能转换为低电压电能供给用户使用。
为了提高变电站的安全性、稳定性和可靠性，综合自动化系统被广泛应用于变电站的运行和管理中。
本文将对变电站综合自动化系统进行浅析，包括系统的定义、功能、组成以及应用案例等方面。
二、系统定义变电站综合自动化系统是指利用先进的计算机、通信、控制和监测技术，对变电站的设备、工艺和运行状态进行实时监测、控制和管理的一种自动化系统。
该系统通过实时采集和处理各种数据，并根据预设的规则和算法进行分析和决策，实现对变电站设备的自动控制和运行状态的监测与管理。
三、系统功能1. 设备监测与控制：变电站综合自动化系统可以实时监测变电站各种设备（如变压器、开关设备、保护设备等）的运行状态和参数，并根据需要进行远程控制和调节。
例如，系统可以监测变压器的温度、油位等参数，并在异常情况下自动发出警报或采取控制措施。
2. 事故检测与处理：系统可以通过对变电站设备的监测和分析，及时发现设备故障和事故，并自动进行处理。
例如，当系统发现某个开关设备发生故障时，可以自动切换到备用设备，以保证电力供应的连续性和可靠性。
3. 数据采集与分析：系统可以实时采集和存储变电站各种设备的运行数据，并进行分析和统计。
通过对数据的分析，可以了解设备的运行状况和负荷情况，为变电站的运行和管理提供科学依据。
4. 远程监控与管理：变电站综合自动化系统可以实现对多个变电站的远程监控和管理。
通过远程通信技术，可以监测和控制分布在不同地点的变电站设备，提高运行效率和管理水平。
四、系统组成1. 采集与传输子系统：该子系统负责采集变电站各种设备的运行数据，并将数据传输到中央控制中心。
采集方式包括传感器、仪表、通信设备等。
传输方式可以采用有线或无线通信技术。
2. 控制与决策子系统：该子系统负责对采集到的数据进行处理、分析和决策。
通过预设的规则和算法，对设备的运行状态进行评估和判断，并根据需要进行控制和调节。
35kV变电站综合自动化
35kV变电站综合自动化标题：35kV变电站综合自动化引言概述：随着电力系统的不断发展，35kV变电站作为电力系统的重要组成部分，其自动化水平也日益提高。
本文将详细介绍35kV变电站综合自动化的相关内容，包括自动化系统的优势、主要功能、应用范围、发展趋势等方面。
一、自动化系统的优势1.1 提高运行效率：自动化系统能够实现设备的远程监控和控制，提高了变电站的运行效率。
1.2 提高安全性：自动化系统能够实时监测设备状态，及时发现问题并采取措施，提高了变电站的安全性。
1.3 降低人工成本：自动化系统减少了人工操作的需求，降低了人工成本。
二、自动化系统的主要功能2.1 远程监测：自动化系统能够实时监测变电站设备的运行状态，包括电压、电流、温度等参数。
2.2 远程控制：自动化系统能够远程控制设备的开关、调节参数等操作，实现远程操作。
2.3 数据存储与分析：自动化系统能够对变电站运行数据进行存储和分析，为运维人员提供参考依据。
三、自动化系统的应用范围3.1 变电站监控：自动化系统可用于35kV变电站的监控，实时监测设备的运行状态。
3.2 设备保护：自动化系统可实现对设备的保护功能，当设备出现异常时能够及时采取措施。
3.3 负荷调度：自动化系统可用于负荷调度，实现对电力系统的优化管理。
四、自动化系统的发展趋势4.1 云平台应用：未来自动化系统将更多地应用云平台技术，实现数据的实时共享和处理。
4.2 人工智能技术：自动化系统将逐渐引入人工智能技术，实现更智能化的运行管理。
4.3 多元化应用：自动化系统将向多元化方向发展，不仅应用于35kV变电站，还将涉及电力系统的其他领域。
五、结论35kV变电站综合自动化是电力系统发展的必然趋势，其优势、功能、应用范围和发展趋势都将为电力系统的运行管理带来更多便利和效率提升。
随着技术的不断进步，自动化系统将不断完善和创新，为电力系统的稳定运行和安全保障提供更多支持。
变电站综合自动化
变电站综合自动化变电站综合自动化是指利用现代化的信息技术和自动化控制技术，对变电站的各个系统进行集成和自动化管理的一种技术手段。
通过综合自动化系统，可以实现对变电站的监控、控制、保护、测量、通信等功能的集成管理，提高变电站的运行效率、可靠性和安全性。
一、综合自动化系统架构综合自动化系统主要包括以下几个子系统：1. 监控子系统：通过安装在变电站各个设备上的传感器和监测装置，实时采集变电站的运行状态和参数数据，并将数据传输给监控中心。
监控中心通过监控软件对数据进行处理和分析，实现对变电站的远程监控和实时预警。
2. 控制子系统：控制子系统负责对变电站的各个设备进行远程控制和调节。
通过控制中心的操作界面，操作人员可以对变电站的开关、刀闸、断路器等设备进行远程控制，实现对变电站的自动化操作。
3. 保护子系统：保护子系统是变电站的重要组成部分，主要负责对变电站的设备和电路进行保护。
保护装置通过监测电流、电压等参数，一旦发现异常情况，会自动切断故障电路，保护设备的安全运行。
4. 测量子系统：测量子系统主要负责对变电站的电力参数进行测量和记录，包括电流、电压、功率因数等。
通过测量数据的采集和分析，可以对变电站的运行状态进行评估和优化。
5. 通信子系统：通信子系统负责变电站内部各个设备之间的数据传输和通信。
通过建立可靠的通信网络，可以实现变电站内部各个子系统之间的数据共享和交互。
二、综合自动化系统的优势1. 提高运行效率：综合自动化系统可以实现对变电站的远程监控和自动化控制，减少人工干预，提高运行效率。
2. 提高可靠性：通过对变电站设备的实时监测和预警，可以及时发现并处理潜在的故障，提高设备的可靠性和稳定性。
3. 提高安全性：综合自动化系统可以实现对变电站设备的远程控制和保护，减少人工操作的风险，提高变电站的安全性。
4. 降低人工成本：综合自动化系统可以减少对人工的依赖，降低人工成本，提高变电站的经济效益。
5. 提供数据支持：综合自动化系统可以实时采集和记录变电站的运行数据，为后续的数据分析和决策提供支持。
变电站综合自动化系统
变电站综合自动化系统1. 简介变电站综合自动化系统是一种基于计算机技术的智能化电力变电设备控制和监测系统。
它采用了先进的传感器、控制器、通信设备和软件，实现对变电站的自动化控制和远程监测。
变电站综合自动化系统能够提高变电站的运行效率和安全性，减少人工操作，提供可靠的电力供应。
2. 功能2.1 监测功能变电站综合自动化系统可以实时监测变电站的重要参数，包括电流、电压、功率因素等。
通过传感器和数据采集设备，系统能够准确地测量这些参数，并将数据传输到控制中心进行处理和分析。
监测功能可以帮助运维人员及时发现变电站的异常情况，并采取相应的措施进行处理。
2.2 控制功能通过变电站综合自动化系统，运维人员可以实现对变电站设备的远程控制。
系统可以根据运维人员的指令，自动调节设备的工作状态，实现对电力供应的控制。
例如，系统可以自动切换变压器的接线方式，实现变电站的电压调节功能。
控制功能可以提高变电站的运行效率，并减少人工操作的需要。
2.3 报警功能变电站综合自动化系统可以监测变电站设备的状态，及时发现故障和异常情况，并向运维人员发出报警。
系统可以通过短信、邮件等方式向运维人员发送报警信息，提醒其及时采取措施。
报警功能可以帮助运维人员快速发现和解决问题，保证变电站的安全运行。
3. 架构变电站综合自动化系统的架构包括以下几个组成部分：3.1 传感器与采集设备传感器负责实时测量变电站的各个参数，包括电流、电压、功率因素等。
采集设备负责将传感器采集到的数据传输到控制中心。
传感器和采集设备通过有线或无线方式进行连接，实现数据的传输。
3.2 控制器控制器负责接收控制指令，并对变电站设备进行相应的控制。
控制器根据运维人员的指令，调节设备的工作状态，实现对电力供应的控制。
3.3 通信设备通信设备负责将传感器采集到的数据和控制指令传输到控制中心。
通信设备可以采用有线或无线通信方式，例如以太网、GPRS等。
通信设备能够实现变电站与控制中心的远程通信。
35kV变电站综合自动化
35kV变电站综合自动化一、概述35kV变电站综合自动化系统是指在35kV变电站中应用现代自动化技术，实现对变电站设备、电力系统及其运行状态的监控、控制和保护，提高变电站的安全性、可靠性和经济性。
二、系统组成1. 监控系统：通过监控终端、监控软件等实现对变电站设备的远程监控，包括变压器、开关设备、保护装置等的实时状态监测和数据采集。
2. 控制系统：通过控制终端、控制软件等实现对变电站设备的远程控制，包括开关设备的远程操作、变压器的调节控制等。
3. 保护系统：通过保护装置、保护软件等实现对变电站设备的保护，包括对电流、电压、频率等参数的监测和故障判断，以及对设备的自动断电等保护动作。
4. 通信系统：通过通信设备、通信协议等实现各个子系统之间的数据交互和远程通信，确保系统的实时性和可靠性。
5. 辅助系统：包括电源系统、温湿度监测系统、火灾监测系统等，提供对系统运行环境的监测和控制。
三、功能要求1. 设备监测：实时监测变电站设备的运行状态，包括电流、电压、温度等参数的监测和数据采集。
2. 故障检测：对变电站设备进行故障检测和故障判断，及时发现故障并采取相应的保护措施。
3. 远程操作：实现对变电站设备的远程操作，包括开关设备的远程控制、变压器的调节控制等。
4. 数据管理：对采集到的数据进行存储、处理和分析，生成报表和趋势图，为运维管理提供决策支持。
5. 通信互联：实现各个子系统之间的数据交互和远程通信，确保系统的实时性和可靠性。
6. 报警管理：对变电站设备的异常情况进行实时监测和报警处理，及时通知操作人员并采取相应的措施。
7. 安全保护：对变电站设备进行安全保护，包括对电流、电压、频率等参数的监测和故障判断，以及对设备的自动断电等保护动作。
8. 运维管理：对变电站设备进行运维管理，包括设备巡检、维护计划制定、故障分析等，提高设备的可靠性和使用寿命。
四、技术要求1. 系统稳定性：系统应具有良好的稳定性和可靠性，能够长期稳定运行，保证变电站的正常运行。
