变电所继电保护的选择
电力系统变电站的继电保护
电力系统变电站的继电保护电力系统是一个复杂的系统，由许多电气设备组成，例如变电站、输电线路、变压器等。
为了保障电力系统的稳定运行，需要设置一些继电保护设备，对各种电气故障进行及时检测和处理。
变电站作为电力系统中既是输电又是配电的重要环节，具有较多的继电保护设备。
变电站的继电保护设备主要包括：电流互感器、电压互感器、保护继电器、故障录波器、自动重合闸装置等。
电流互感器主要是为了检测电流异常的情况，通常被用于电流差动保护。
它通过将高电流变压缩成可以接受的小电流，使得保护继电器能够实时检测发生的电流变化情况。
电流互感器在电力系统中的应用非常广泛，可以用于单相线路的保护、开关设备的保护、变压器的保护等。
保护继电器是电力系统中最常用的继电保护设备之一，它能够实时检测电气故障，并采取适当的措施避免电力系统受到损伤。
保护继电器包括：过流保护、距离保护、差动保护、接地保护等。
过流保护是指对电力系统中异常电流进行保护，可以防止电力系统因为负荷过大、短路故障等情况而受到损伤。
差动保护是指通过比较输入和输出电流的差异来检测电气设备是否发生短路，可以防止电力系统因短路故障而受到损伤。
故障录波器是指用来记录电力系统中异常电压、电流、功率等参数的设备，能够记录电气故障出现的时间、类型、位置、时序等信息，对于后期的故障分析和排除非常有用。
自动重合闸装置是指对电力系统中短暂的电气故障进行保护，可以自动地将断路器的开关自动重合，恢复电力系统的正常运行。
自动重合闸装置能够有效地避免人为错误操作、电力系统瞬间过载、瞬间短路等故障所引发的危险。
总之，变电站的继电保护设备是保障电力系统安全、稳定运行的重要设备，其正确、可靠的使用对于电力系统的安全、可靠运行具有重大的意义。
电力系统继电保护的选择性分析
电力系统继电保护的选择性分析摘要：电力系统短路若不能及时消除将造成严重后果，为此需装设继电保护装置来确保电力系统的安全稳定运行。
电力系统出现故障时，继电保护自动的有选择的快速动作于断路器跳闸，最大程度保证非故障部分继续运行，继电保护即满足选择性的要求，为此，电力系统的继电保护需设置主保护、近后备保护、远后备保护，并通过继电保护的不同动作时限实现主保护、近后备保护、远后备保护的顺序动作。
关键词：断路器，电力系统，继电保护，选择性电力系统由发电、输电、变电、配电、用电五个环节组成，由于电能本身所固有的特点，五个环节在同一瞬间完成，其中任何一个环节故障或异常均会影响到其它几个环节的正常运行，然而电气设备由于绝缘老化、设计制造缺陷、自然条件影响、运行维护、操作管理水平等因素均会引发设备出现故障或异常状态，一旦设备出现故障或异常，轻则破坏电力系统的正常运行，重则烧毁电气设备、造成人员伤亡和大面积的停电事故。
所以，为保证电力系统的安全稳定运行，除加强运行管理和检修、实验以外，还必须装设性能可靠的电力系统继电保护装置。
电力系统继电保护装置是指反应电力系统中电气设备的电气运行参数，并根据其进行故障、异常状态判断，动作于断路器跳闸或发出报警信号的一种自动装置。
其基本任务是：电气设备发生故障时，继电保护自动、迅速、有选择地将故障设备从电力系统中切除，保证非故障部分继续运行；电气设备出现异常状态，继电保护经过一定的延时，并根据运行维护条件动作于信号或断路器跳闸。
通过继电保护装置作用的发挥，避免电力事故的发生。
根据电力系统继电保护装置的基本任务得知，当电气设备出现故障时，继电保护装置动作并使相应的断路器跳闸，自动将故障设备从系统中切除，以保证非故障部分继续运行。
结合电力系统运行的安全、可靠、经济、优质四个基本要求，则要求继电保护装置动作首先要保证能切除故障，其次是因断路器跳闸造成的停电范围要实现最小，这就是电力系统继电保护选择性的要求，选择性的定义为:电力系统发生故障时，继电保护装置仅将故障设备从系统中切除，使非故障设备仍能正常运行。
变电站保护配置(220KV)
电容器保护范围：电容器断路器CT至电容器的 一次设备。包括CT、刀闸、限流电抗器及电容 器等，均属电容器保护范围。
站用变保护范围：站用变断路器CT至站用变低 压空开之间。或高压熔断器至站用变低压空开 之间。
短路电流整定。 ②过流Ⅱ段(限时过流速断保护) • 限时过流速断保护按躲过相邻元件第一段动作电流整
定，动作时间与过流Ⅰ段相配合。 ③过流Ⅲ段 • 过流Ⅲ段保护按躲过线路的最大负荷电流来整定。 电压元件整定，低电压按躲过母线最低运行电压整定。
– 过流保护动作条件：
➢ A、B、C三相，任一相电流大于动作定值 ➢ 低电压动作 ➢ 正方向（母线指向线路） ➢ 总启动元件动作 ➢ 经延时跳闸
第一部分：线路保护的配置及原理
一、线路故障及特点 二、线路保护的分类及原理 三、线路保护配置原则
一、线路故障及特点
1、线路故障类型
(1)单相接地故障 (2)相间故障（两相
短路） (3)两相接地故 (4)三相短路 (5)各类性质的开路
2、故障时电气量的变化：
电流增大 电压降低 电流电压间相角发生变化 电流与电压的比值Z=U/I 电流和 正常I入=I出，短路I入≠I出 出现I2 、I0 序分量 接地故障必然产生零序分量；不对称故 障必然产生负序分量
二、线路保护的分类及原理
线路保护配置：
1、纵联保护 2、过流保护、方向过流保护 3、阻抗保护 4、零序过流保护 5、自动重合闸 6、后加速
线路保护的分类
• 主保护:是满足系统稳定和设备安全要求，能以最 快速度有选择地切除被保护设备和线路故障的保护。
变电所二次回路方案选择及继电保护的整定
变电所二次回路方案选择及继电保护的整定在各级电压等级的变电所中，使用各种电气设备，诸如变压器、断路器、隔离开关、电流互感器、电压互感器、母线、补偿电容器等，这些设备的任务是保证变电所安全、可靠的供电，因为选择电气设备时，必须虑及电力系统在正常和故障时的工作情况。
所谓电气设备的选择，则是根据电气设备在系统中所处的地理位置和完成的任务来确定它们的型号和参数。
电气设备选择的总原则是在保证安全、可靠工作的前提下，适当留有裕度，力求在经济上进行节约。
1 二次回路的定义和分类二次设备是指测量表计、控制及信号设备、继电保护装置、自动装置和运动装置等。
根据测量、控制、保护和信号显示的要求，表示二次设备互相连接关系的电路，称为二次接线或二次回路。
按二次接线的性质来分，有交流回路和直流回路，按二次接线的用途来分，有操作电源回路、测量表计回路、断路器控制和信号回路、中央信号回路、继电保护和自动装置回路等。
2 二次回路操作电源的选择操作电源按其性质分，有直流操作电源和交流操作电源两大类。
蓄电池组供电的直流操作电源带有腐蚀性，并且有爆炸危险：有整流装置供电的直流操作电源安全性高，但是经济性差。
考虑到交流操作电源可使二次回路大大简化，投资大大减少，且工作可靠，维护方便。
因此这里采用交流操作电源，并且从电流互感器取得电流源。
3 二次回路的接线要求继电保护装置即各种不同类型的继电器，以一定的方式连结与组合，在系统发生故障时，继电保护动作，作用于断路器脱扣线圈或给出报警信号，以达到对系统进行保护的目的。
继电保护的设计应以合理的运行方式和故障类型作为依据，并应满足速动性、选择性、可靠性和灵敏性四项基本要求：1.选择性：当供电系统发生故障时，要求只离故障点最近的保护装置动作，切除故障，而供电系统的其它部分仍然正常运行。
2.速动性：为了防止故障扩大，减轻其危害程度，并提高电力系统运行的稳定性，因此在系统发生故障时，保护装置应尽快动作，切除故障。
35KV变电站继电保护设计
1 绪论变电站继电保护的进展变电站是电力系统的重要组成部份，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分派电能的作用。
电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全厂（所）电气设备的选择、配电装置的布置、继电保护和自动装置的肯定，是变电站电气部份投资大小的决定性因素。
继电保护进展现状，电力系统的飞速进展对继电保护不断提出新的要求，电子技术、运算机技术与通信技术的飞速进展又为继电保护技术的进展不断地注入了新的活力，因此，继电保护技术得天独厚，在40余年的时刻里完成了进展的4个历史阶段。
随着电力系统的高速进展和运算机技术、通信技术的进步，继电保护技术面临着进一步进展的趋势。
国内外继电保护技术进展的趋势为：运算机化，网络化，保护、控制、测量、数据通信一体化和人工智能化。
继电保护的未来进展，继电保护技术未来趋势是向运算机化，网络化，智能化，保护、控制、测量和数据通信一体化进展。
微机保护技术的进展趋势：①高速数据处置芯片的应用②微机保护的网络化③保护、控制、测量、信号、数据通信一体化④继电保护的智能化。
继电保护装置的大体要求1继电保护及自动装置属于二次部份，它对电力系统的安全稳固运行起着相当重要的作用。
对继电保护装置的大体要求有四点：即选择性、灵敏性、速动性和靠得住性。
继电保护整定继电保护整定的大体任务就是要对各类继电保护给出整定值，而对电力系统中的全数继电保护来讲，则需要编出一个整定方案。
整定方案通常可按电力系统的电压品级或设备来编制，而且还可按继电保护的功能划分小方案别离进行。
例如：35kV变电站继电保护可分为：相间短路的电压、电流保护，单相接地零序电流保护，短线路纵联差动保护等。
整定计算一般包括动作值的整定、灵敏度的校验和动作时限的整定三部份。
而且分为：①无时限电流速断保护的整定。
②动作时限的整定。
③带时限电流速断保护的整定。
本文的主要工作在本次毕业设计中,我主要做了关于35kV变电站的继电保护, 充分利用自己所学的知识，严格依照任务书的要求，围绕所要设计的主接线图的靠得住性，灵活性，经济性进行研究，包括：负荷计算、主接线的选择、短路电流计算、主变压器继电保护的配置和线路继电保护的计算与校验的研究等等。

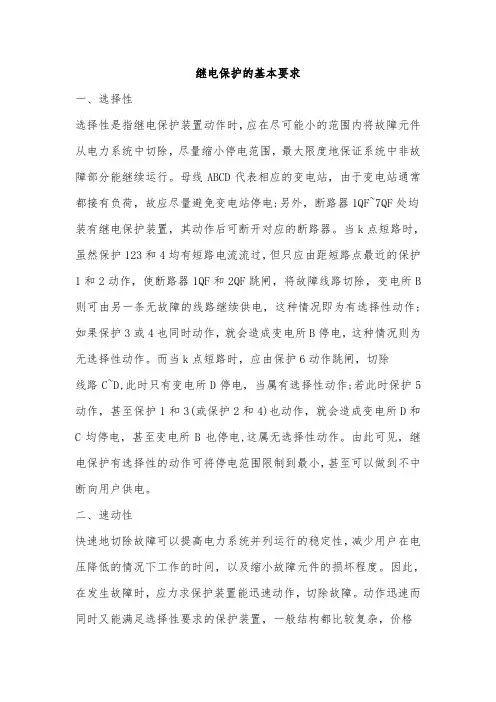

继电保护的基本要求
继电保护的基本要求一、选择性选择性是指继电保护装置动作时，应在尽可能小的范围内将故障元件从电力系统中切除，尽量缩小停电范围，最大限度地保证系统中非故障部分能继续运行。
母线ABCD代表相应的变电站，由于变电站通常都接有负荷，故应尽量避免变电站停电;另外，断路器1QF~7QF处均装有继电保护装置，其动作后可断开对应的断路器。
当k点短路时，虽然保护123和4均有短路电流流过，但只应由距短路点最近的保护1和2动作，使断路器1QF和2QF跳闸，将故障线路切除，变电所B 则可由另一条无故障的线路继续供电，这种情况即为有选择性动作;如果保护3或4也同时动作，就会造成变电所B停电，这种情况则为无选择性动作。
而当k点短路时，应由保护6动作跳闸，切除线路C~D,此时只有变电所D停电，当属有选择性动作;若此时保护5动作，甚至保护1和3(或保护2和4)也动作，就会造成变电所D和C均停电，甚至变电所B也停电,这属无选择性动作。
由此可见，继电保护有选择性的动作可将停电范围限制到最小，甚至可以做到不中断向用户供电。
二、速动性快速地切除故障可以提高电力系统并列运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。
因此，在发生故障时，应力求保护装置能迅速动作，切除故障。
动作迅速而同时又能满足选择性要求的保护装置，一般结构都比较复杂，价格也比较昂贵。
电力系统在一些情况下，允许保护装置带有一定的延时切除故障的元件。
因此，对继电保护速动性的具体要求，应根据电力系统的接线以及被保护元件的具体情况来确定。
下面列举一些必须快速切除的故障:①根据维持系统稳定的要求，必须快速切除的高压输电线路上发生的故障;②使发电厂或重要用户的母线电压低于允许值(一般为07倍额定电压)的故障;③大容量的发电机、变压器以及电动机内部发生的故障;④1~10kV线路导线截面过小,为避免过热不允许延时切除的故障;"⑤可能危及人身安全、对通信系统或铁道号志系统有强烈干扰的故障等。
35KV变电站继电保护方案
35KV变电站继电保护方案摘要：继电保护是电网不可分割的一部分，它的作用是当电力系统发生故障时，迅速地有选择地将故障设备从电力系统中切除，保证系统的其余部分快速恢复正常运行；当发生不正常工作情况时，迅速地有选择地发出报警信号，由运行人员手工切除那些继续运行会引起故障的电气设备。
可见，继电保护对保证电网安全、稳定和经济运行，阻止故障的扩大和事故的发生，发挥着极其重要的作用。
关键词：35KV变电站；继电保护；短路电流；电路配置1 引言继电保护及自动化是研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。
因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路等），使之免遭损害，所以沿称继电保护。
基本任务是：当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。
2 继电保护相关知识2.1 继电保护的概述研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。
因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路等），使之免遭损害，所以沿称继电保护。
当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。
2.2 继电保护基本原理继电保护装置的作用是起到反事故的自动装置的作用，必须正确地区分“正常”与“不正常”运行状态、被保护元件的“外部故障”与“内部故障”，以实现继电保护的功能。
因此，通过检测各种状态下被保护元件所反映的各种物理量的变化并予以鉴别。
依据反映的物理量的不同，保护装置可以构成下述各种原理的保护。
2.3 对继电保护装置的要求继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。
铁路供电继电保护-铁路电力变、配电所保护配置及整定原则
第一节 线路保护和自动装置
一、线路保护
铁路电力供电线路一般分为架空线路和电缆线路两种。
10kV线路的相间短路保护，可采用两段式电流保护。
对大电流接地系统发生的接地故障，可采用零序电流保护和零序过 电压保护动作于跳闸。对于小电流接地系统发生的接地故障，可采 用绝缘监察装置，动作于信号；有条件采用零序电流保护的，可采 用零序电流保护，动作于信号或跳闸。
二、自动装置
1.自动重合闸 自动重合闸为三相一次重合闸。
当双侧电源供电时合闸方式采用遥控检同期控制合闸，其功能分不检定、检无压、 检同期三种方式。 2.自闭线和贯通线失压备自投
3.备用电源自投
第二节 电力变压器保护、母联保护 和并联电容器组的保护
一、电力变压器保护
1.瓦斯保护和纵联差动保护 800kV·A及以上的油浸式变压器和400kV·A及以上的车间内油
流速断保护、瓦斯保护与过电流保护配合使用，可以起到
良好的保护效果。
3.过电流保护 IACT
K REL K RE
·I N
U ACT
U w.min K REL ·K RE
Ks
U ACT U k.max
4.过负荷保护
I ACT
K REL K RE
·I N
过负荷保护的延时，一般为9s。
二、母联保护
1.过电流保护
一般还装设失压保护以及PT断线告警装置、控制回路异常报警装置 。
1.电流速断保护
I' ACT
K
REL·K
W
·I（3） k . max
2.限时电流速断保护
Ks
(2)
I k . min K · s.re '
变配电站继电保护基本知识
1)变配电站继电保护的作用变配电站继电保护能够在变配电站运行过程中发生故障(三相短路、两相短路、单相接地等)和出现不正常现象时(过负荷、过电压、低电压、低周波、瓦斯、超温、控制与测量回路断线等)，迅速有选择性发出跳闸命令将故障切除或发出报警，从而减少故障造成的停电范围和电气设备的损坏程度，保证电力系统稳定运行。
2)变配电站继电保护的基本工作原理变配电站继电保护是根据变配电站运行过程中发生故障时出现的电流增加、电压升高或降低、频率降低、出现瓦斯、温度升高等现象超过继电保护的整定值(给定值)或超限值后，在整定时间内，有选择的发出跳闸命令或报警信号。
根据电流值来进行选择性跳闸的为反时限，电流值越大，跳闸越快。
根据时间来进行选择性跳闸的称为定时限保护，定时限在故障电流超过整定值后，经过时间定值给定的时间后才出现跳闸命令。
瓦斯与温度等为非电量保护。
可靠系数为一个经验数据，计算继电器保护动作值时，要将计算结果再乘以可靠系数，以保证继电保护动作的准确与可靠，其范围为1.3~1.5。
发生故障时的最小值与保护的动作值之比为继电保护的灵敏系数，一般为1.2~2，应根据设计规范要进行选择。
3)变配电站继电保护按保护性质分类4)变电站继电保护按被保护对象分类(1)发电机保护发电机保护有定子绕组相间短路，定子绕组接地，定子绕组匝间短路，发电机外部短路，对称过负荷，定子绕组过电压，励磁回路一点及两点接地，失磁故障等。
出口方式为停机，解列，缩小故障影响范围和发出信号。
(2)电力变压器保护电力变压器保护有绕组及其引出线相间短路，中性点直接接地侧单相短路，绕组匝间短路，外部短路引起的过电流，中性点直接接地电力网中外部接地短路引起的过电流及中性点过电压、过负荷，油面降低，变压器温度升高，油箱压力升高或冷却系统故障。
(3)线路保护线路保护根据电压等级不同，电网中性点接地方式不同，输电线路以及电缆或架空线长度不同，分别有：相间短路、单相接地短路、单相接地、过负荷等。
变电站继电保护设计_完美毕业设计
变电站继电保护设计_完美毕业设计变电站继电保护设计是电力系统中非常重要的一部分，主要用于保护变电设备和电力系统的安全运行。
变电站继电保护设计需要综合考虑变电站的各个方面，包括电压等级、容量、负载情况和设备类型等。
以下是一个完美的毕业设计，具体介绍了变电站继电保护设计的步骤和要点。
第一步：确定变电站的电压等级和容量首先，需要确定变电站的电压等级和容量，这是继电保护设计的基础。
电压等级决定了继电保护设备的类型和参数，而容量则决定了电流互感器和电压互感器的选型。
第二步：分析负载情况和设备类型在确定了电压等级和容量之后，需要对变电站的负载情况和设备类型进行分析。
负载情况包括负荷大小、负载特性和负荷变化情况等，设备类型包括变压器、断路器、隔离开关、电容器等。
这些信息将影响继电保护设计的方案和参数选择。
第三步：选择继电保护设备根据电压等级、容量、负载情况和设备类型等信息，可以选择合适的继电保护设备。
继电保护设备主要包括继电保护终端、继电保护装置以及相应的测量和控制装置。
第四步：制定继电保护方案在选择了继电保护设备之后，需要制定继电保护方案。
继电保护方案包括选择继电保护装置的参数、设置保护动作的条件和时间、选择保护动作的方式以及故障指示和记录方式等。
第五步：进行继电保护装置参数的调试和校验在确定了继电保护方案之后，需要进行继电保护装置参数的调试和校验。
这一步骤主要包括对继电保护装置的保护参数进行设置和调整，保证装置能够正确地检测和响应故障。
第六步：进行继电保护装置的试运行和性能检测在完成了继电保护装置参数的调试和校验之后，需要进行继电保护装置的试运行和性能检测。
试运行主要是模拟真实的故障情况，测试继电保护装置的动作准确性和响应时间等性能指标。
第七步：编制变电站继电保护设计报告最后，需要编制变电站继电保护设计报告，总结整个设计过程，并对继电保护方案的合理性和可行性进行评价和分析。
此外，还需对继电保护装置的运行结果进行评估和分析，提出改进建议和措施。
继电保护配置原则
继电保护配置●一般规定●电力系统中的电力设备和线路，应装设短路故障和异常运行保护装置。
电力设备和线路短路故障的保护应有主保护和后备保护，必要时可再增设辅助保护。
●主保护是满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护。
●后备保护是主保护或断路器拒动时，用以切除故障的保护。
后备保护可分为远后备和近后备两种方式。
⏹远后备是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备。
⏹近后备是当主保护拒动时，由本电力设备或线路的另一套保护实现后备的保护；是当断路器拒动时，由断路器失灵保护来实现的后备保护。
●辅助保护是为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的简单保护。
●异常运行保护是反应被保护电力设备或线路异常运行状态的保护。
◆继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求。
◆电力设备或电力网的保护装置，除预先规定的以外，都不允许因系统振荡引起误动作。
◆保护用电流互感器(包括中间电流互感器)的稳态比误差不应大于10%，必要时还应考虑暂态误差。
对35kV及以下电力网，当技术上难以满足要求，且不致使保护不正确动作时，才允许较大的误差。
●原则上，保护装置与测量仪表不共用电流互感器的二次绕组。
当必须共用一组二次绕组时，仪表回路应通过中间电流互感器或试验部件连接。
当采用中间电流互感器时，其二次开路情况下，保护用电流互感器的稳态比误差仍应不大于10%。
◆在电力系统正常运行情况下，当电压互感器二次回路断线或其他故障能使保护误动作时，应装设断线闭锁或采取其他措施，将保护装置解除工作并发出信号。
当保护不致误动作时，应设有电压回路断线信号。
◆为了分析和统计继电保护的工作情况，保护装置设置指示信号，并应符合下列要求：●在直流电压消失时不自动复归，或在直流电源恢复时，仍能重现原来的动作状态。
●能分别显示各保护装置的动作情况。
●在由若干部分组成的保护装置中，能分别显示各部分及各段的动作情况。
变电站二次继电保护措施研究
变电站二次继电保护措施研究变电站二次继电保护措施是保护变电站设备和线路以及确保电网安全稳定运行的重要组成部分。
本文将对变电站二次继电保护措施的研究进行探讨。
变电站二次继电保护措施主要包括电流保护、电压保护、频率保护和差动保护。
电流保护主要用于检测电流异常，防止由于电流过载造成的设备烧毁和事故发生。
电压保护用于检测电压异常，防止由于电压过高或过低造成的设备损坏和系统故障。
频率保护主要用于检测电网频率异常，防止电网频率失稳和系统运行异常。
差动保护主要用于检测电流差异，防止设备故障和事故发生。
变电站二次继电保护措施需要依靠可靠的保护装置和传感器来实现。
保护装置主要有保护继电器和保护跳闸装置，能够实时检测电流、电压和频率等参数，并根据预设的保护动作逻辑进行判断和动作。
传感器主要有电流互感器、电压互感器和频率传感器等，用于将原始电流、电压和频率等信号转换为适合保护装置处理的信号。
变电站二次继电保护措施还需要依靠合理的通信系统来实现保护信息的传递和联锁控制。
通信系统主要有保护通信系统和远动通信系统。
保护通信系统用于将保护装置采集的信息传输给主控系统，实现保护信息的集中处理和分析。
远动通信系统用于实现对变电站设备和线路的遥控、遥信和遥测等操作，通过远程控制实现变电站的安全运行。
变电站二次继电保护措施的研究需要考虑多种因素。
需要根据变电站的运行情况和设备特点，确定合适的保护装置和传感器类型和参数。
需要根据电网运行特点和保护要求，确定保护动作逻辑和阈值等参数。
还需要考虑通信系统的可靠性和稳定性，确保保护信息的及时传输和可靠接收。
变电站二次继电保护措施的研究是确保电网安全稳定运行的重要内容，需要结合变电站的运行情况和设备特点，选用合适的保护装置和传感器，并依靠可靠的通信系统实现保护信息的传递和联锁控制。
只有通过科学的研究和合理的应用，才能提高变电站的安全性和可靠性，保障电网的正常运行。
地面变电所继电保护定期整定制度[2]
![地面变电所继电保护定期整定制度[2]](https://img.taocdn.com/s3/m/db32f4377ed5360cba1aa8114431b90d6c85898b.png)
地面变电所继电保护定期整定制度1. 前言地面变电所继电保护是电力系统中十分重要的一个环节。
为确保变电站的正常工作，对继电保护进行定期整定是必要的。
正确的继电保护整定能够有效地保护设备和人员的安全。
2. 继电保护整定要求继电保护整定需要按规定的要求进行。
整定要求如下：1.继电保护整定要确保不错关、不漏保。
2.继电保护整定要确保不误动、不误闭。
3.继电保护整定要满足电力系统的安全和经济运行要求。
3. 继电保护整定周期按照国家电力公司的规定，地面变电所继电保护整定周期如下：1.一次整定：在投产前，或设备变更后，进行首次整定。
2.日常巡视：每日巡视一次。
3.定期检查：每年定期检查一次，检查时间为5月份至8月份。
4.定期整定：每三年进行一次定期整定，整定时间为检查后半年至次年3月份。
4. 继电保护整定步骤继电保护整定需要按照一定的步骤进行，步骤如下：1.准备工作：切断被整定设备对电力系统的接触，取下被整定设备所带的继电保护装置。
2.仪器调校：根据被整定设备的参数和报警条件，设置继电保护装置的参数。
3.装置对比校验：将被整定设备的参数与继电保护装置的参数进行对比校验。
4.整定计算：根据被整定设备的参数和报警条件，计算继电保护装置的参数。
5.整定记录：记录整定设备的参数和整定计算结果。
5. 继电保护整定质量控制为了确保整定质量，继电保护整定还需要进行质量控制。
质量控制要求如下：1.整定设备要符合国家标准。
2.整定计算要依据现行规程进行。
3.整定记录要真实、准确、完整。
6. 继电保护整定的注意事项在进行继电保护整定时需要注意以下事项：1.严格按照规定的周期进行整定。
2.在整定过程中，确保被整定设备切断与系统的接触。
3.在整定过程中，确保被整定设备不受影响，不造成供电中断。
4.严格按照规定的步骤进行整定，确保整定质量。
7. 结论地面变电所继电保护定期整定制度是电力系统中的一个非常重要的环节。
正确的整定能够有效地保护设备和人员的安全，确保电力系统的正常运行。
220KV变电所电气主接线选择和继电保护设计
220KV变电所电气主接线选择和继电保护设计一、引言变电所是是电网中的线路连接点，用于电力系统中对电能的电压和电流进行变换、集中以及分配。
变电所对于保证电力系统的电网安全、提供稳定持续的电能起关键作用。
当前变电所的设计趋向于标准化、规范化和模块化，这不但为变电所的设计工作提供了方便，也让日后的运行、维修等工作变的更加便捷，还能确保设计质量，紧跟电网建设领域愈发迅猛的发展步伐。
二、变电所性质与自然环境该变电所为地区性降压变电所，主要作用是向地方负荷供电。
所处地区地势平坦，海拔400m，交通便利，临近公路。
最低温度为-20℃，最高气温为36℃，年平均温度为15℃。
最大风速20m/s，覆冰厚度5mm，地震烈度小于6级，土壤电阻率小于5000Ω·m，雷电日30d。
环境未受污染，条件优良。
冻土深度为1.3m。
夏季为东南风，冬季为西北风。
三、主变压器的选择3.1、确定主变台数为确保供电工作顺利进行，通常变电所安装2台主变压器，但不超过2台。
若只有1个电源或变电所的一级负荷配有备用电源保证供电时，安装1台主变即可。
3.2、选择变压器形式①主变压器通常选择三相变压器，如果收到制造和运输条件的约束，在220kV的变电所中选择单相变压器组。
要根据主变压器的数量决定设备用相的安装，单相变压器只有一组时，可安装；主变超过一组，而且各组容量达到全所负荷的75%时，则不需安装。
②当系统需要调压时，采用有载调压变压器为佳。
对于刚刚建立的变电所，最好采用有载调压变压器实现网络经济的合理运行，短时间内就可盈利。
④连接到两个中性点直接接地系统的变压器，除了降压负荷较大或者与高、中压间潮流不稳定的问题以外，通常利用自耦变压器，但也需经过技术经济比较之后进行选择。
四、电气主接线的选择4.1、主接线的设计方案该变电所电压等级包括220kV/35kV/10kV，220kV侧进线为4回；35kV侧出线近期为8回，远期为12回；10kV侧出线为10回。
电气化铁路牵引变电所主接线设计及继电保护分析
电气化铁路牵引变电所主接线设计及继电保护分析作者：陶倩刘磊武金甲来源：《消费电子》2022年第02期《中长期高速铁路网规划》中指出，至2025年，中国铁路网发展规模将高达17.5万公里，当中高铁将实现3.8万公里。
到2030年，中国的远景铁路网发展规模将实现20万公里，当中高铁将实现4.5万公里。
铁道行业广阔的市场前景，特别是高速铁路的高速发展会带来电气化铁路供电系统行业旺盛的市场需求。
我国目前的客运专线用的单相工频（50Hz）交流电，除个别大运量货运线路之外，牵引供电系统都采用AT供电.AT供电通常配置的继电保护为馈线距离保护、过电流保护、电流速断保护等保护。
在自動化技术迅猛发展下，牵引供电系统及继电保护系统已有综合自动化发展的趋势。
铁路是我国交通运输中的重要组成部分，国家铁路和城市轨道交通是关系到我国国计民生的重大基础设施。
电力牵引在铁路、城轨和工矿运输中广泛应用，提高了运量和经济效益，电气化铁路为我国铁路缓解了运输压力，与我国能源结构状况相适应，对我们出行及社会发展有着重要的作用，是当今铁路机车牵引的主要动力来源。
牵引变电所的安全可靠工作是维护电气化高速铁路正常安全可靠运转的重要前提，其继电保护工作就是维持牵引变电站正常工作和故障切除的最主要维护手段之一。
主要功能包括：通过对用户的动作定值设定迅速切断故障装置和线路，减少了故障范围和故障时间所造成的经济损失。
利用自动重合闸、后备供电电源自投等设备，保证供电的安全可靠、减少了供电故障停电时间。
以及通过故障标记，迅速对故障地点加以定位，从而加速了故障抢修的速度。
采用了微机综合自动化控制系统，从而完成对牵引变电所设备的远程调度。
牵引变电所继电保护是保证牵引变电所可靠工作的关键，如果加设了继电保护系统装置，就可以使牵引变电所按正常状态工作。
所以，牵引变电所主接线设计以及继电保护系统的可靠配置、安全操作，对于电气化铁路的运营具有关键的意义。
（一）电气主接线的设计功能高铁牵引供电系统主要任务是为高铁电力机车的操作和控制不间断地供应高效且稳定电力。
220KV变电站继电保护设计
220KV变电站继电保护设计继电保护设计是电力系统中至关重要的一环。
本文旨在解释220KV变电站继电保护设计的背景和目的，并介绍文章的结构和主要内容。
随着电力系统的发展和进步，变电站的重要性不断凸显。
变电站作为电力输配系统中的关键节点，负责变电、配电、保护等重要工作。
继电保护设计在变电站中具有至关重要的作用，它能够及时检测和保护电力设备，确保系统的安全稳定运行。
本文的目的是对220KV变电站的继电保护设计进行详细探讨和分析。
通过深入了解继电保护设计的原理和方法，可以有效提高变电站的安全性和可靠性，保障电力系统的正常运行。
本文分为以下几个部分：引言：介绍文章的背景、目的和结构。
220KV变电站概述：对220KV变电站的基本情况和功能进行概述。
继电保护设计原理：详细阐述继电保护设计的理论基础和工作原理。
继电保护设计方案：介绍具体的继电保护设计方案，包括设备选型、参数配置等。
实施与运维：对继电保护设计的实施和运维进行讨论，包括测试、校准和故障排除等。
结论：对本文进行总结，并提出对继电保护设计的展望。
本文将重点涵盖以下内容：继电保护设计的基本概念和背景。
继电保护设计的原理和方法。
220KV变电站的特点和要求。
继电保护设计方案的具体要求和步骤。
继电保护设备的选型和配置。
继电保护设计的实施和运维要点。
通过深入研究和理解以上内容，可以对220KV变电站的继电保护设计有更全面的认识，并为实际工程应用提供参考和指导。
以上是关于《220KV变电站继电保护设计》文档的简要介绍和大纲。
继电保护设计对于220KV变电站的正常运行是至关重要的。
继电保护系统是变电站中的重要组成部分，它主要负责监测和保护变电站设备和电力系统，以避免故障引发事故和损坏。
以下是继电保护设计的重要性：设备保护：继电保护系统能够监测电力设备的工作状态，及时发现异常情况并采取措施。
它可以监测电流、电压、频率等参数，一旦发现异常，会立即采取相应的保护行动，如断开故障电路、切除受故障影响的设备，保护其他设备的安全运行。
继电保护
继电保护名词解释1、继电保护的可靠性：指继电保护装置自身在工作过程中的安全性和信赖性，是对继电保护最根本的要求。
3.2、低压启动的过流保护：在过流保护中，当灵敏系数不能满足要求时可采用低电压启动的过电流保护方式，提高灵敏系数轨道过压保护：在直流牵引供电系统中，轨道对地绝缘安装，OVPD用来作为降低轨道电压的一种重要手段，避免由于机车通过时，电力机车工作电流过大而引起的瞬间轨道过电压，以确保轨道电压低于整定值，从而保证人员、设备的安全。
4.比率制动特性：也称为穿越电流制动特性，她可以保证在变压器区外故障时有可靠的制动作用，同时在内部故障时有很高灵敏度。
5.相邻变电所联跳：就是相邻的两个牵引变电所内对同一段供电轨道供电的两个馈线断路器间的相互动作保护。
6.大电流脱扣保护：大短路电流对线路会造成巨大的损坏，大短路电流一出现就应立即切断，其切断时刻应在其达到电流峰值。
7.备用电源自动投入装置：是由微机型继电保护装置在完成保护功能的同时来兼作备用电源自动投入装置。
8.自适应继电保护：能根据电力系统运行方式和故障状态的变化而实时改变保护性能，特性或定值的保护。
9.综合接地网：为了设备和人生的安全，各个地铁站均设置一个综合接地装置，架空地线和各车站接地装置通过接地扁钢和电缆金属铠装等接在一起而形成地铁全线统一的综合接地网。
10.继电保护四性：选择性，速动性，灵敏性，可靠性。
11.电流继电器的动作电流：在电流继电器中，能使继电器动作的最小电流值叫做该继电器的动作电流。
12.DDL：一种反应电流变化趋势的保护，又称电流变化率（di/dt）和电流增量（△I）保护，既能切除近端短路电流，也能切除大电流脱扣保护不能切除的短路故障电流较小的远端短路故障，既避免了单独的di/dt保护受干扰而误动，又克服了△I保护存在拒动现象的缺点，它可以避免对绝对电流的检测，而有效区分机车启动电流和短路电流。
DDL保护已成为地铁馈线保护的主保护。
500kv变电站主变保护继电保护配置及二次回路接线
500kv变电站主变保护继电保护配置及二次回路接线摘要500 kV超高压大型变电站中的主变压器是变电站的核心元件，主变压器的形式和参数，保护配置及检验，对电网的安全可靠运行也有着重要影响。
文章讨论了500 kV变电站主变压器选型及一次接线的选择、主变保护的配置、主变二次回路CT、PT的接线原则、主变保护的检验方法及运行过程中的注意事项。
关键词：主变压器;变压器保护;一次接线;检验AbstractMain transformer is a core component of the 500 kv EHV substation，The form and parameters of main transformer，Protection configuration and testing，have a significant impact to the safe and reliable operation of the grid.This article discuss the choice of mainly transformer in 500kv transformer substation and primary connection、configuration of mainly transformer protect、CT and PT connection principle in secondary thermal system、examine method of main transformer protection and some notes in running process.Keywords: Mainly Transformer;Transformer Protection;Primary Connection; Examine.目录1 引言 (1)2 500kv变电站主变选型 (1)2.1 容量的选择 (1)2.2 三相共体变压器与单相变压器组 (1)2.3 普通变压器与自耦变压器 (2)2.4 调压方式 (3)2.5 冷却方式的选择 (4)2.6 三次侧容量及电压的选择 (5)2.6.1 容量的选择 (5)电压的选取 (5)2.7 对损耗值的要求 (6)2.8 尺寸与质量 (7)抗短路能力 (7)阻抗参数 (7)2.11 扩建第二组变压器需考虑的问题 (8)变压器油 (9)变压器附件 (10)3 500kv变电站常用典型一次接线 (10)4 主变保护配置 (12)4.1 差动保护 (14)4.1.1 纵联差动保护 (14)4.1.2 分侧差动保护 (16)4.3 后备保护 (18)4.2.1 高压侧及中压侧相间阻抗保护分析 (18)4.2.2 低压侧过流保护 (18)4.3 过励磁保护 (19)4.3.1 原理概述 (19)4.4 变压器瓦斯保护 (22)5 主变保护二次回路CT、PT接线原则 (22)5.1 电流互感器 (22)5.2 电压互感器 (23)6 主变保护的检验方法 (24)6.1 主变压器差动保护的检验 (24)6.2 变压器瓦斯保护的检验 (25)6.2.1 瓦斯继电器的检验 (25)6.2.2 瓦斯保护的安装检验 (26)瓦斯保护的检验周期 (27)6.3 过激磁保护检验 (27)6.4 功率方向保护的检验 (27)7 运行中的注意事项 (28)8 结束语 (29)参考文献： (29)引言变压器是变电站最重要的电气设备之一，它的安全可靠运行关系到变电站乃至电网的安全稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电所继电保护的选择
摘要：电力继电保护的任务是自动的，快速的，有选择性地将电力系统中的故
障设备通过断路器从电力系统中切除，使得无故障部份继续运行。
关键词:继电保护选择无故障
0 引言
电力继电保护的任务是自动的，快速的，有选择性地将电力系统中的故障设备
通过断路器从电力系统中切除，使得无故障部份继续运行.继电保护的原理:是利
用被保护设备故障前在某些突变的物理量，当突变达到一定值时，经逻辑判断环节，发出相应的跳闸的脉冲或信号。
1 主变的保护
电力系统中普遍使用的电力变压器是电力系统中十分重要和贵重的电气设备，
如发生故障后果严重，为了保证电力变压器的安全运行，防止故障扩大，应根据
变压器的容量、结构及故障类型装设相应可靠、快速、灵敏性好的保护装置。
1.1 变压器的故障类型①油箱内部原副边绕组，都可能发生相间短路。
②接地
短路及原副边绕组之间的绝缘短路。
③油箱外部套管和引线也可能发生相间短路和接地短路。
④油箱内部故障产生电弧，引起绝缘油的剧烈气化，可能引起变压器油箱的爆炸。
1.2 根据变压器的故障类型，对主变压器应采用下列保护：
1.2.1 瓦斯保护：对变压器油箱内部的各种故障进行保护。
①瓦斯保护是反应变
压器内部气体的数量和流动速度而动作的保护，保护变压器油箱内部各种短路故障，这里采用FJ3-80型瓦斯继电器，当油箱内部变压器绕组轻微故障时，电弧使
油产生的气体顺着油箱顶部进入联通管，聚积在瓦斯继电器的上部迫使油面下降，上开口，也下降，使永久磁铁趋近于干簧接点，当气体的体积达到继电器250～300cm3范围内时，干簧接点接通，发出轻瓦斯信号，当油箱内部严重故障时，
绝缘油在电弧作用下，剧烈膨胀，油气流的流速达到0.7～1.2m/s，重瓦斯继电器发出跳闸脉冲。
②安装在变压器油箱与油枕之间的连接管道中。
1.2.2 纵差动保护：保护变压器本体及其引出线。
采用BCH-1型差动继电器，它
能可靠的躲过变压器励磁涌流及保护区外故障时的不平衡电流，差动保护可用于
两绕组，三绕组变压器。
①变压器差动保护参数计算结果
②确定保护装置的动作电流。
A避越变压器的励磁涌流Idz=KkIe=1.3×139.72=175.34A。
B避越10kV侧外部短路时的最大不平衡电流
Idz=Kk(KzxKfzgFi+△Uu+△Fza)
=1.3(1×1×0.1+0.01+0.05×5)×1084.83=282.05A。
C按躲过电流互感器二次回路的最大负荷电流Idz=1.3Ie=135.35A。
D确定差动继电器的动作电流和基本侧差动线圈的匝数。
a差动继电器的动作电流:Idzjjbje=Ie23b*Idz*Ibjc/Iejb=10.95A
b差动线圈数按:Wcd=Awe/Ide*j*jb*js=60/10.95=5.47
所以实际整定匝数选用Wcdz=5匝
③相间短路保护:包括过流保护，过负荷保护。
相间短路保护一般采用电流
速断保护，过电流保护及过负荷保护。
1.2.3 电流速断保护①整定计算：a按躲开变压器负荷出口，最大短路电流来整
定流过继电器的电流为:Idzj=Kk*Kjx*Idzdz/Ki=84.7A。
动作电流为:Idz=Idzj×Ki=169≤A。
b按躲开变压器空载设入时间的励磁涌
流:Idz=(3~5)IeB=(3~5)×8000×1.05/60=242.52~404.2A。
在AB两值取较大的169≤A
为速断的起动电流。
②灵敏度：采用三继电接线，即Kem=Kmnd×Imin/Idz=3.99。
所以满足灵敏度要求，动作时限取为0S。
③过流保护选用电磁型继电器DL-30型LJ、DS-22型SJ，DZB型ZJ。
2 10KV出线路的继电保护
2.1 10kV出线路保护的设计原则 10kV架空线路和电缆线应装设相间短路保护，
保护装置采用两相式接线，并在出线中旨装设同名的两相上通常装设在A、C相上，以保证当发生不在同一出线上的两点单相接地时有2/3机会切除一个故障点。
2.2 10kV线路保护，一般以电流速断保护为主，以过流保护为后备的保护。
2.3 各出线路的继电器选择
2.4 电流速断选用的继电器:
2.4.1 根据动作电流，出线选择DL-30型继电器
技术数据如下表
名称各侧数值
额定电压 60kV 35kV 10kV
额定电流 80.84A 129.72A 484.99A
电流互感器一次电流计算值 139.72A 224.18A 800.02A
选用电流互感器的变化 60 200 400
电流互感器的二次侧电流计算值 2.33A 1.12A 2.02A
100 15 30 20 40 25~100 25~50 50~100 20 20
200 15 30 20 40 50~200 25~100 100~200
2.4.2 信号继电器
各出线选用DX-11分别信号继电器，技术数据如下:
UE（V）电阻额定电流电阻额定电流电阻
U0 2 7500 0.05 0.15 70 0.5 1.5 0.7
2.4.3 中间继电器各出线选用DZ-10中间继电器，其技术数据如上。
2.5 过流保护所选用的继电器①根据动作电流，出线选择DL-30型继电器。
②
信号继电器选取用DS-22型。
③中间继电器选用DZ-10型。
3 所用变的继电保护装置
所用变配置熔断器保护，所以只需配用电流速断保护和过电流保护。
3.1 电流速断保护①整定计算Idz=Kk*Idzd=7.811kA②灵敏度校验1bzx=1/0.4
〔Ue/2Idz-Xxzd〕=0.42m；1bzx/1*100％=0.42/2.5*100％=16.8％＞15％所以，灵
敏度满足要求。
3.2 过电流保护①整定计算Idz=KkKzq/Kf*Ifzd=47
4.56②敏度校验
Kem=Idzx/Idz=1.81＞1.5所以灵敏度满足要求。
