澆注系統一、流道是連接注射機噴嘴開口與模具腔的通道。

其組成為:1、主流道2、分流道3、澆口4、冷料穴(保証把所有冷料都收集起來,一般長度取10~15mm)。

二、澆口。

(一)、做成如圖所示:1.剪切速度會產生剪切熱,提高液體溫度,增加流動性。

2.容易冷卻固化，封死流道，防止回流．(二)、澆口類型：1.直接澆口(Direct Gate):從豎澆口直接流入成形品, 注射壓力損失小,易成形,可應用于所有樹脂,用于大而深的成形品。

但用于PE、PP(流動性好),會產生彎曲、翹曲。

2.側機澆口(標準澆口)(Side gate) L= 0.8~1 H=0.8~2优點:成形容易,表面光澤改善,澆口流痕少。

缺點:注射壓力增高。

3.扇形澆口(Fan gate):廣泛用于平板的成形。

4.針點澆口(Pin point gate)于澆道中以小點連接母模,澆口痕小, 自動切除。

孔徑小:、摩擦熱愈大,可以降低粘度,但壓力損失大,孔徑以0.8~1.0mm為標準。

5.潛伏式澆口(Submarine gate)。

潛伏式澆口應盡量取角度α為45度。

利于頂出,澆口直徑大小取(φ0.8~φ1.5mm)。

6.圓板狀澆口(Disc gate)。

7.圓環狀澆口(Ring gate)。

管狀成形品,用此種澆口,可得無熔痕的成形品。

(三)、澆口尺寸計算:1.大水口:厚H=N*T寬W=N*√a /25~30長L1=0.５～０.75mmL2=H+W/2PE、PS Ｎ＝０.６PA、PP、PC N=0.7NYLON N =0.8PVC N =0.9三、普通澆注系統的主澆道1.主澆道一般位于模具中心線上,與注射機噴嘴軸線相重合。

2.在臥、立式注射機中,主澆道軸線應垂直于分型面,錐角2度~6度。

小端直D>d+(0.5~1mm) d為注機噴孔直徑。

3.長度l<60mm。

4.主大端與分流首機接部分用圓弧過渡, r=1~3mm。

5.主澆道襯套固定于定模板內。

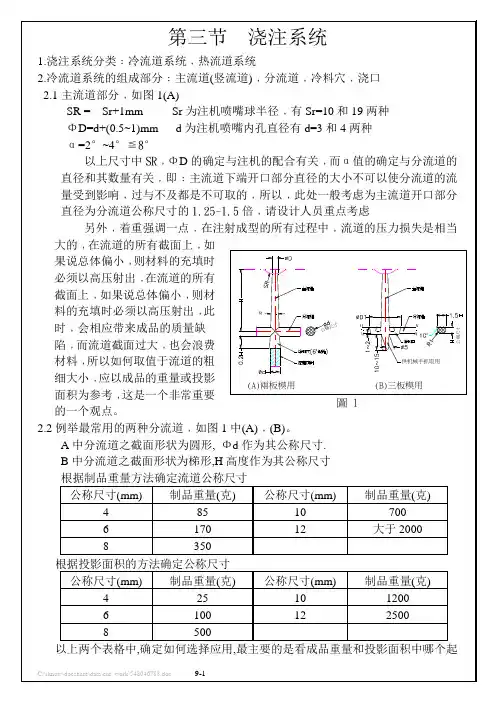

第三节浇注系统资料
