钻孔工艺大全
钻孔封孔工艺
钻孔封孔工艺一、下管流程方法一：1、将速封式注浆囊袋(8m)整体套入第二根Φ75mmPVC封孔管外（孔内第二根）。
2、缓慢向钻孔内推送第一根Φ75mmPVC封孔管直到第一根Φ75mmPVC封孔管末端所剩距离突出孔外100cm处开始对接第二根套入8m囊袋的Φ75mmPVC封孔管。
3、在第一根Φ75mmPVC封孔管的末端均匀涂抹胶水，然后迅速的将第二根套入8m囊袋的Φ75mmPVC封孔管与第一根相连接。
用3个管卡把囊袋固定在第一根Φ75mmPVC封孔管末端0.5m处，人工均匀用力向钻孔内推入固定好囊袋的两根Φ75mmPVC封孔管并把8m囊袋缓慢的向钻孔外端移动。
直到第二根套入8m囊袋的Φ75mmPVC封孔管末端所剩距离突出孔外100cm。
4、在第二根套入8m囊袋的Φ75mmPVC封孔管的末端均匀涂抹胶水，将第三根Φ75mmPVC封孔管与第二根Φ75mmPVC封孔管末端对接，两根管对接好后把囊袋向第三根管外侧移动同时把囊袋和PVC封孔管向孔内推送直到8m囊袋充分展开，人工均匀用力将3根PVC管推入钻孔内并将囊袋用3个管卡固定，严禁强塞。
5、根据防喷孔装置段直径确定囊袋尾部固定位置。
（1）防喷孔装置段直径≤200mm，则囊袋端头固定位置距孔口300mm 处；（2）防喷孔装置段直径＞200mm，则囊袋端头固定在孔径≤200mm 往里100mm 处。
方法二：1、取三根完好的Φ75mmPVC封孔管，并且管内无杂物。
2、将三根Φ75mmPVC首尾相连，首尾连接处内部均匀涂抹胶水，外部用胶带缠好。
3、把速封式注浆囊袋(8m)套在Φ75mmPVC封孔管上充分展开，囊袋首部用3个管卡把固定在第一根PVC封孔管末端0.5m处，囊袋尾部用3个管卡把固定在第三根Φ75mmPVC封孔管末端0.5m处。
4、人工均匀用力将封孔囊袋送入钻孔内，严禁强塞。
5、根据防喷孔装置段直径确定囊袋尾部固定位置。
（1）防喷孔装置段直径≤200mm，则囊袋端头固定位置距孔口300mm 处；（2）防喷孔装置段直径＞200mm，则囊袋端头固定在孔径≤200mm 往里100mm 处。
全套管钻孔桩施工工艺工法(后附图片)
全套管钻孔桩施工工艺工法1 前言1.1 工艺工法概况全套管钻孔法也称为贝诺特工法，是钻孔桩基础的主要施工方法之一。
配合这个施工工艺的设备称为全套管设备或全套管钻机，由法国贝诺特公司于20世纪50年代初开发和研制。
日本从1954年引进全套管钻机，并于20世纪60年代初由日本三菱重工开始进行技术改造，到80年代形成目前通用的MT系列贝诺特全套管钻机。
随着液压技术的日臻完善，全套管钻机的机种和施工均有很大发展。
我国于20世纪70年代开始引进此类钻机。
1.2 工艺原理全套管钻孔法是利用钻机装有液压驱动的抱管、晃管、压入(或拔出)机械，成孔过程中将套管边晃边压，压入土中，同时利用重锤式冲抓斗在钢套管中挖掘取土或砂石，直至钢套管下沉至设计深度，成孔后灌注混凝土的同时，逐节将钢套管拔出并拆除。
2 工艺工法特点2.1 施工无噪音、无振动，钻孔过程中不使用泥浆护壁，避免了泥浆的加工、储存、运输，施工现场洁净清爽，有利于文明施工。
2.2 钻孔过程中采用全套管跟进，采用落锤式冲抓斗挖掘，成桩作业速度快，孔壁不会坍塌，成孔质量高。
2.3 钻孔过程中不使用泥浆护壁，避免泥浆污染钢筋和进入混凝土的可能，钢筋周围不会附粘一层泥浆，有利于搞高混凝土对钢筋的握裹力，成桩质量高；成孔速度快，挖掘深度大，成孔垂直度容易控制。
2.4 成孔直径标准，扩孔率小，与其他成孔方法比较，节约混凝土，清孔彻底，孔底残渣少，提高了桩的承载力。
3 适用范围全套管钻机可用于软土地质、普通土层、坚实砂地层、碎石地层以及坚硬土层中采用相应的钻挖技术，完成钻孔桩成孔，但在孤石、泥岩层或软岩层成孔时，成孔效率将显著降低。
当地下水位下有厚细砂层(厚度5m以上)时，由于摇动作业使砂层压密，将造成压进或抽拔套管困难，故应避免在有厚砂层的地层中使用。
适合于小角度斜桩成孔作业；采用搭接桩法可用于“桩列式”连续挡土墙施工。
由于在钻孔过程中采用通长套管，特别适合于城区接近既有建筑地区的施工。
钻孔扩孔及铰孔工艺知识
钻孔（扩孔与铰孔）工艺知识各样部件的孔加工，除掉一部分由车、镗、铣等机床达成外，很大一部分是由钳工利用钻床和钻孔工具（钻头、扩孔钻、铰刀等）达成的。
钳工加工孔的方法一般指钻孔、扩孔和铰孔。
用钻头在实体资料上加工孔叫钻孔。
在钻床上钻孔时，一般状况下，钻头应同时达成两个运动；主运动，即钻头绕轴线的旋转运动（切削运动）；协助运动，即钻头沿着轴线方向对着工件的直线运动（进给运动），钻孔时，主要因为钻头构造上存在的弊端，影响加工质量，加工精度一般在IT10级以下，表面粗拙度为μm左右、属粗加工。
一、钻床常用的钻床有台式钻床、立式钻床和摇臂钻床三种，手电钻也是常用的钻孔工具。
台式钻床简称台钻，是一种在工作台上作用的小型钻床，其钻孔直径一般在13mm以下。
台钻型号示例：Z 4 0 1 2主参数：最大钻孔直径型号代号：台式钻床类型代号：钻床因为加工的孔径较小，故台钻的主轴转速一般较高，最高转速可高达近万转/分，最低亦在400转/分左右。
主轴的转速可用改变三角胶带在带轮上的地点来调理。
台钻的主轴进给由转动进给手柄实现。
在进行钻孔前，需依据工件高低调整好工作台与主轴架间的距离，并锁紧固定（联合挂图与实物解说示范）。
台钻小巧灵巧，使用方便，构造简单，主要用于加工小型工件上的各样小孔。
它在仪表制造、钳工和装置顶用得许多。
立式台钻简称立钻。
这种钻床的规格用最大钻孔直径表示。
与台钻对比，立钻刚性好、功率大，因此同意钻削较大的孔，生产率较高，加工精度也较高。
立钻合用于单件、小批量生产中加工中、小型部件。
摇臂钻床它有一个能绕立柱旋转的摇臂、摇臂带着主轴箱可沿立柱垂直移动，同时主轴箱还可以摇臂上作横向挪动。
所以操作时能很方便地调整刀具的地点，以瞄准被加工孔的中心，而不需挪动工件来进行加工。
摇臂钻床合用于一些粗笨的大工件以及多孔工件的加工。
二、钻头钻头是钻孔用的刀削工具，常用高速钢制造，工作部分经热办理淬硬至62～65HRC。
一般钻头由柄部、颈部及工作部分构成（实物与挂图）。

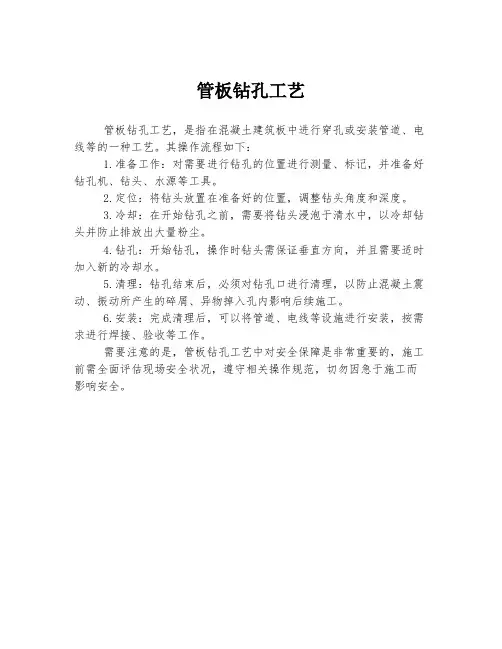

管板钻孔工艺
管板钻孔工艺
管板钻孔工艺，是指在混凝土建筑板中进行穿孔或安装管道、电线等的一种工艺。
其操作流程如下：
1.准备工作：对需要进行钻孔的位置进行测量、标记，并准备好钻孔机、钻头、水源等工具。
2.定位：将钻头放置在准备好的位置，调整钻头角度和深度。
3.冷却：在开始钻孔之前，需要将钻头浸泡于清水中，以冷却钻头并防止排放出大量粉尘。
4.钻孔：开始钻孔，操作时钻头需保证垂直方向，并且需要适时加入新的冷却水。
5.清理：钻孔结束后，必须对钻孔口进行清理，以防止混凝土震动、振动所产生的碎屑、异物掉入孔内影响后续施工。
6.安装：完成清理后，可以将管道、电线等设施进行安装，按需求进行焊接、验收等工作。
需要注意的是，管板钻孔工艺中对安全保障是非常重要的，施工前需全面评估现场安全状况，遵守相关操作规范，切勿因急于施工而影响安全。

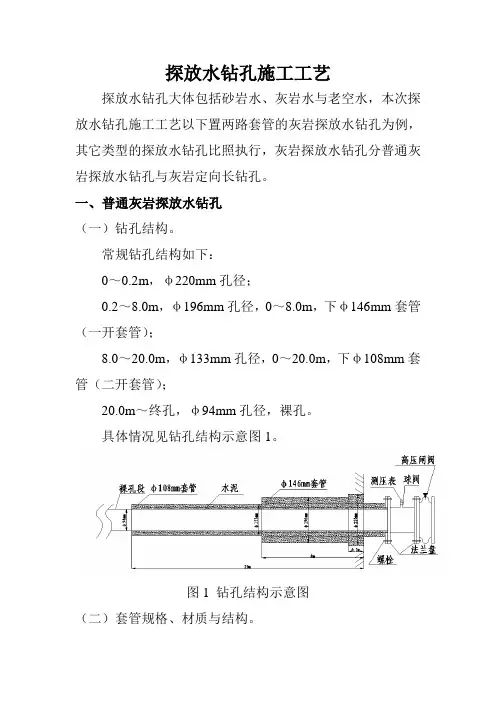

探放水钻孔施工工艺
探放水钻孔施工工艺探放水钻孔大体包括砂岩水、灰岩水与老空水，本次探放水钻孔施工工艺以下置两路套管的灰岩探放水钻孔为例，其它类型的探放水钻孔比照执行，灰岩探放水钻孔分普通灰岩探放水钻孔与灰岩定向长钻孔。
一、普通灰岩探放水钻孔（一）钻孔结构。
常规钻孔结构如下：0～0.2m，φ220mm孔径；0.2～8.0m，φ196mm孔径，0～8.0m，下φ146mm套管（一开套管）；8.0～20.0m，φ133mm孔径，0～20.0m，下φ108mm套管（二开套管）；20.0m～终孔，φ94mm孔径，裸孔。
具体情况见钻孔结构示意图1。
图1 钻孔结构示意图（二）套管规格、材质与结构。
1、一开套管套管直径φ146mm，壁厚6.5mm，材质DZ40，丝扣类型为矩形方扣，螺距6mm/扣。
除孔口第一、二根套管外，其余套管外焊接5mm厚圆盘，具体情况见图2（加工图与实物图）。
孔口第一根套管一端为公扣，一端无丝扣，无丝扣端焊一法兰（一开法兰），距离一开法兰90mm处焊一φ25mm直通，具体情况见图3。
（1）加工图（2）实物图图3 一开单盘套管2、二开套管套管直径φ108mm，壁厚6.5mm，材质DZ40，丝扣类型为矩形方扣，螺距6mm/扣。
除孔口第一根套管外，其余套管外焊接5mm厚圆盘，具体情况见图4（加工图与实物图）。
孔口第一根套管一端为公扣，一端无丝扣，无丝扣端焊一法兰（二开外法兰），距离二开外法兰200mm处焊一法兰（二开内法兰），两法兰之间焊一φ10mm直通，具体情况见图5（加工图与实物图）。
（1）加工图（2）实物图图5 二开双盘套管（二）一开套管施工工序。
1、开孔与钻进（1）使用φ94mm 取芯钻头+开孔卡子+Φ63.5/73mm 肋骨钻杆钻进0.2m ；（2）换φ94mm 复合片钻头+Φ63.5/73mm 肋骨钻杆钻进9m ；（3）使用φ94/153mm 导向钻头+Φ63.5/73mm 肋骨钻杆扩孔9m ，起钻；（4）采用φ153/196mm 导向钻头扩孔9m ，并保证充分排渣后起钻；（5）采用φ220mm 扩孔钻头扩孔0.2m ，起钻。
钻孔工艺精度标准
不同精度及不同毛坯的圆柱孔加工例：孔Φ25（0，+0.033），孔公差H8，麻花钻至孔Φ24.8，铰孔至Φ25（0，+0.033）孔Φ35（0，+0.062），孔公差H7，麻花钻Φ34.8，铰孔至Φ35（0，+0.062）Φ8（0，+0.018）,孔公差约H7-H8，中心钻定位，麻花钻至Φ6，粗镗至Φ7.5，精镗至Φ8（0，+0.018）1、钻削直径较大的孔（大于30mm）时，不宜用大钻头一次钻出，最好分多次钻削，即先用直径较小的钻头钻孔，再用较大直径钻头扩到所要求的尺寸。
基孔制选作基准的孔称为基准孔，基准孔代号H（下偏差值0，上偏差值正值）基轴制选作基准的轴称为基准轴，基准轴代号h（上偏差值0，下偏差值负数）外圆面加工1.粗车：主要作为外圆的预加工，除淬硬钢以外，各种零件的加工都适用。
当零件的外圆要求精度低、表面粗糙度较大时，只粗车即可。
2.粗车-半精车：用于各类零件上不重要的表面或非配合表面。
3.粗车-半精车-精车：精度更高4.粗车-半精车-磨削：用于加工精度稍高、粗糙度值较小、且淬硬的钢件外圆面，也可广泛地用于加工未淬硬的钢件或铸铁件。
平面加工方法未注公差等级GB/T1804-2000公差等级约IT10-IT14之间下面是赠送的励志的100句经典话，需要的朋友可以学习下，不需要的朋友可以下载后编辑删除！！谢谢！！【励志的话】平凡却无私的人啊千万不要抱怨命运的不公。
也许，命运只是用另一种方式偏爱着你那是因为善良的她想让你尽快长大感知人间悲喜，聆听世间哀乐。
虽然有时跌倒，有时失败但请记住跌倒不是失败，失败不是否定。
平凡却无私的人啊千万不要抱怨命运的不公也许，命运只是用透明的方式倾向与你那是因为，慈爱的她想让你尽早成熟看尽人间繁华，尝便世间甘苦。
虽然有时哭泣，有时逃避但请记住哭泣不是永久逃避不是永恒平凡却无私的人啊千万不要抱怨命运的不公也许，命运只是施舍于被它偏爱的人那是因为严厉的她不想让你溺爱长大，感受人们欢呼，享受世界鼓舞虽然有时悲愤，有时无助。
旋挖钻机钻孔施工工艺
旋挖钻机钻孔施工工艺一、引言旋挖钻机是一种常见的用于土建工程中的钻孔设备，它的主要作用是在地下钻孔，并且能够在钻孔的同时进行土壤的取样。
本文将介绍旋挖钻机钻孔施工的工艺流程及其注意事项。
二、工艺流程1. 装机准备：首先需要将旋挖钻机运至施工现场，并进行安装和调试。
确保钻机的各项设备和仪器都正常工作。
2. 地面准备：施工现场需要清理，并确定好钻孔的位置和方向。
清理地面是为了保证钻孔的安全和顺利进行。
3. 钻孔操作：在进行钻孔之前，需要根据设计要求和地质情况选择合适的钻具。
然后，将钻具安装到旋挖钻机上，并且调整好钻孔的角度和深度。
4. 钻孔过程中，操作人员应根据钻孔的深度和地质情况进行钻进速度的控制。
同时，还需要根据需要进行取样，以便后续的地质勘探工作。
5. 钻孔完成后，需要进行孔内清洗。
这一步骤的目的是清除孔内的杂质和碎屑，以保证后续的地质勘探工作的准确性。
6. 钻孔结束后，需要对现场进行整理和清理，确保施工现场的整洁和安全。
三、注意事项1. 安全第一：在进行旋挖钻机钻孔施工时，操作人员需要穿戴好相关的安全装备，并且按照操作规程进行操作，确保人身安全。
2. 钻具选择：根据地质情况和设计要求选择合适的钻具，以保证钻孔的质量和效率。
3. 钻孔角度和深度的控制：根据设计要求和地质情况，合理调整钻孔的角度和深度，以确保钻孔的准确性和稳定性。
4. 钻孔速度控制：根据地质情况和钻具的性能，合理控制钻进速度，以避免钻孔过快或过慢导致的问题。
5. 孔内清洗：在钻孔完成后，对孔内进行清洗，确保孔内的干净和无杂质，以保证后续勘探工作的准确性。
6. 施工现场整理：施工结束后，要对现场进行整理和清理，确保施工现场的整洁和安全。
7. 操作规程：严格按照操作规程进行施工，避免人为失误导致的问题和事故发生。
四、工艺优势旋挖钻机钻孔施工具有以下优势：1. 高效快速：旋挖钻机具有较高的钻进速度和钻孔质量，能够快速完成钻孔工作。
2. 灵活多样：旋挖钻机可以根据不同的地质情况和设计要求，灵活调整钻孔的角度和深度。
管板钻孔工艺
管板钻孔工艺管板钻孔工艺是一项重要的工艺，用于在建筑、造船、航空、举升以及其他领域中进行管道安装。
本文将介绍管板钻孔工艺。
1. 工具和材料要进行管板钻孔，需要以下工具和材料：- 钻头- 钻机- 量角器- 轮廓仪- 硬质合金台钳- 钢板- 夹具- 清洁剂2. 准备工作在开始进行钻孔之前，必须做好以下准备工作：- 检查钻机是否能够支持所需的钻头- 确保钻头的大小、形状和长度适合工作- 确定钻孔的位置和角度，根据需要使用量角器和轮廓仪来测量- 清洁板材的表面，以确保不会有灰尘或不起眼的物体对钻头造成干扰3. 钻孔过程在开始钻孔之前，必须将板材夹在夹具中，以确保钻孔位置保持恒定。
接下来，需要按以下步骤操作：- 将钻头插入钻机并固定在合适的位置- 用合适的速度将钻头缓慢地引导至板材上，并开始钻孔。
根据板材的厚度和类型，切勿用过快的速度进行钻孔，否则可能会损坏钻头。
- 在钻孔过程中保持钻机垂直，以确保孔的角度和位置正确- 用清洁剂清理孔，以方便后续安装4. 安装管道在钻孔完成之后，需要将管道安装到孔中。
在安装过程中，需要留意以下事项：- 用硬质合金台钳固定管子，以确保位置正确- 涂上润滑油或硅胶，以便于管子的更好移动和安装- 检查安装位置和孔的大小是否恰当，如果不适合使用，需重新钻孔或调整位置- 根据需要进行必要的收缩或扩大孔的大小总结管板钻孔工艺是一项重要的工艺，需要高精度的操作。
在钻孔的过程中，需要注意钻头的大小、形状和长度，以及板材的类型和厚度。
在安装管道时，应将管道用硬质合金台钳固定，并使用润滑油或硅胶以方便管道的移动和安装。
通过这些简单的步骤，可以确保管板钻孔工艺正确执行，保证管道的安全和耐用。
第二章 定向钻孔施工工艺
定向钻孔施工工艺
第三节 扩孔
在较软的或中硬的岩层扩孔时，一般采用硬质合金扩孔钻具。 它由一般硬质合金取心钻具加导向管或导向杆组成。 导向管长度为0.5~1.0m，可以通水。
导向管选用厚壁管料，长度1~3m不等。
扩孔达孔底之前，最后一个回次，应带取粉管钻进，以清除孔内粉渣。
第பைடு நூலகம்章
一、扩孔钻具
1、硬质合金扩孔钻具
第二章
二、导斜钻进方法
3、金刚石导斜钻进
定向钻孔施工工艺
第二节 导斜钻进
金刚石导斜钻进在多种情况下与活动式偏心楔配合使用。 导斜钻具与活动式偏心楔通过接头和销钉连接在一起。当偏心楔 座入孔底前，剪断销钉，金刚石导斜钻具即可下行，钻头一边沿着楔面， 另一边则与孔壁接触。 开泵时，应将钻具处于悬吊状态，轻压慢转钻进，以免压力太大， 使金刚石钻头挤夹在楔面与孔壁之间，产生蹩劲现象，甚至使楔体扭转 移位。
第二章
定向钻孔施工工艺
第一节 定向钻孔施工准备工作
五、定向安装和固定偏心楔（或造斜器）
定向安装和固定偏心楔（或造斜器）是人工造斜实现定向钻进 的重要工序。其质量好坏将直接影响定向孔施工能否满足设计要求。 2、固定偏心楔的方法 偏心楔固定分为永久性固定和临时性固定两种情况。 永久性固定是使偏心楔在孔内既不能围绕钻孔轴线转动，也不能 沿钻孔轴线移动。导斜钻孔完工后，不再将它提至地表。
第二章
一、导斜钻具
1、钻头（bit）
定向钻孔施工工艺
第二节 导斜钻进
合金钻头以小水口、低出刃好，合金比普通钻头增加2~4组。 钻头体最好用长钻头料制造，若发生脱落易于打捞。 金刚石钻头一般采用牛鼻型或凹面型不取芯钻头。 特硬岩层可采用孕镶式。
第二章
钻孔施工工艺
钻孔施工工艺1、检查作业地点顶帮支护情况，巷道通风瓦斯情况，瓦检仪吊挂是否标准，有异常需及时处理；2、钻机情况：钻机各部件完好，钻机管路连接正常，严密不漏液；3、移钻：检查电缆有足够钻机移动距离，随机电缆携带人员位于钻机前方2m外，移钻地点有坡度时，人员要位于上坡侧。
4、稳钻：打设立柱，立柱与顶板连接处垫设木托板，木托板规格为300×300×5mm，并用护绳将钻机立柱固定于顶托梁上，严禁固定于金属网上；5、确认施工参数：钻头贴近煤墙，根据钻孔施工设计，利用开孔定向仪、坡度规等工具分别确定钻孔施工参数。
6、试钻：缓慢开钻，采用Φ120mm钻头进行开孔，深度达到16m 后停钻、退钻；7、安装汽水分离器或防喷孔装置。
8、复查施工参数：利用开孔定向仪、坡度规等复查钻孔方位角、倾角是否符合设计要求；9、纠正施工参数：方位角有误，调整钻机；倾角有误，升降液压油缸调整。
10、正式开钻：①控制钻机给进压力和钻机速度（钻机正后方严禁站人），观察钻机运转是否正常，钻孔有无异常情况，如有异常，则立即停钻汇报、处理。
②采用Φ94mm钻头按照原来设计参数继续进行打钻。
③所有施工人员工作服必须穿戴整洁，衣袖扎紧，施工现场整洁，无杂乱堆放物品。
④加接钻杆时，严禁使用堵塞、弯曲、丝口磨损的钻杆；⑤在提钻过程中，钻工必须紧密配合，操作要轻而稳，不得猛刹、猛放、超负荷作业。
⑥操作钻机，启动时，钻机司机注意力要集中，要手不离手把、眼不离钻机，动作要准确、及时、迅速。
⑦机器运转时，禁止用手、脚或其它物件直接接触机器运转部分，禁止将工具或其他物品放在钻机、水泵电机防护罩上。
⑧作业人员在拆、接钻杆时，严禁戴手套进行作业。
⑨打钻作业人员最少不得少于4人，作业人员必须清楚钻孔参数，严格执行“司机负责制”和现场互联保。
⑩跨皮带进行打钻时，必须安装专用工作平台。
11、打钻过程中，水钻不返水，立即停止钻进，查看原因，严禁强推强进。
关于 钻孔工艺精度标准
不同精度及不同毛坯的圆柱孔加工
孔Φ35（0，+0.062），孔公差H7，麻花钻Φ34.8，铰孔至Φ35（0，+0.062）Φ8（0，+0.018）,孔公差约H7-H8，中心钻定位，麻花钻至Φ6，粗镗至Φ7.5，
精镗至Φ8（0，+0.018）
1、钻削直径较大的孔（大于30mm ）时，不宜用大钻头一次钻出，最好分多次钻
削，即先用直径较小的钻头钻孔，再用较大直径钻头扩到所要求的尺寸。
基孔制选作基准的孔称为基准孔，基准孔代号H （下偏差值0，上偏差值正值） 基轴制选作基准的轴称为基准轴，基准轴代号h （上偏差值0，下偏差值负数）
1. 粗车：主要作为外圆的预加工，除淬硬钢以外，各种零件的加工都适用。
当
零件的外圆要求精度低、表面粗糙度较大时，只粗车即可。
2. 粗车-半精车：用于各类零件上不重要的表面或非配合表面。
3. 粗车-半精车
-精车：精度更高
4. 粗车-半精车-磨削：用于加工精度稍高、粗糙度值较小、且淬硬的钢件外圆
面，也可广泛地用于加工未淬硬的钢件或铸铁件。
未注公差等级GB/T1804-2000公差等级约IT10-IT14之间。
钻孔桩清孔工艺
4、施工生活废水应沉淀后统一排放，不得污染水源及周围环境。
5、不得破环景区环境，施工完后应按设计恢复。
6、若遇文物不得随意破环，并与有关部门联系解决。
十、关于矩形实体桥墩的施工工艺
根据设计图几何尺寸，加工制做大块钢模板一次立到墩顶采用一次浇筑完的施工方法。
1、模板采用6mm厚钢板制做，板边采用∠75×75×8角钢焊接，背肋加焊同等角钢，间距按0.3m×0.3m布置，双向设拉杆，拉杆用φ25圆钢，间距按0.6m×0.6m布置，外侧设∠100×100×10双角钢环带间距0.6m一道。模板连结采用φ16螺栓连结，栓距0.2m。砼灌注采用泵车送砼施工，人工插入式捣固棒振捣，灌注时应分层对称灌注，砼采用罐车运输。自动控制强制式拌合机拌合，按配合比级配设置配料斗，铲车上料。模形立好后应在四个方向设置缆风，并应用仪器测量校正，挂倒链调整。
三、箱梁模板：内模采用组合标准钢模组拼，拐角可做特制角模，上顶为一块活动钢板，下底待铺底砼铺设后安拼封底模板，防止灌注侧肋时砼上翻浆。内模按1.5m长设计，内环支撑可用∠75×75×8角钢制做，分段连结，接点应留10mm空，加楔上螺栓便于拆除，设置井字型内撑，中间设紧丝调节，便于拆模之用。外模采用强度高、刚度大的钢模，按8mm厚钢模板，模板边及背肋带采用∠100×100×8角钢制做，侧模外设支撑架与外侧模焊成整体，可增加其刚度及自身稳定性，底模可按四块特制钢模制做。外模及底模纵向分块均按2.0m计，可与支架配套。内外模板按分块组拼拆除方便，内模有较大的操作空间，整孔梁砼可一次浇筑完成。保证了梁体的整体性和梁体质量。
3、拆模时间应控制在72小时以上，过早易使砼粘模，拆模后及时用塑料薄膜包住砼，并及时洒水养护，洒水养护应满14天，否则易出现砼表面龟裂。
冲击钻孔施工工艺
冲击钻孔施工工艺2.1.1工艺概述冲击钻孔成孔工艺方法分为冲击正循环成孔和冲吸反循环成孔两种。
冲击正循环成孔是通过冲击式装置或卷扬机悬吊冲击钻头上下反复冲击，将硬质土或岩层破碎成孔，部分碎渣和泥浆挤入孔壁中，大部分钻渣由泥浆循环带出孔外，或用掏渣筒掏出孔外，这样循环往复，直至钻至设计深度。
冲吸反循环成孔其成孔原理与冲击正循环成孔原理基本相同，只是钻头中心留有空洞，在上下往返冲击时，其钻头尖刀将孔底冲碎，已冲碎的钻渣可以从钻头中心空洞用吸泥管排出孔外。
冲击钻孔施工适用于黄土、粘性土、粉质粘土、杂土、坚硬土层、含有孤石的砂砾石层、漂石层、岩层等。
2.1.2作业内容本工艺主要作业内容为：场地平整或钻孔平台搭设、设备安装、泥浆调制、钻进施工、泥浆循环处理及清孔、钢筋笼加工及安装、混凝土灌注。
2.1.3质量标准及检验方法《铁路桥涵工程施工质量验收标准》TB10415-2003《铁路混凝土工程施工质量验收标准》TB10424 — 2010《高速铁路桥涵工程施工质量验收标准》TB10753 —2010《铁路工程基桩检测技术规程》(TB10218 —2008)2.1.4施工工艺流程图图2.5.4-1冲孔钻孔桩施工工艺流程图2.1.5工艺步骤及质量控制一、施工准备1、技术准备⑴会同设计、监理完成现场交接桩和施工技术交底工作。
组织测量部门进行桥梁中线贯通和各控制点的闭合复测，对施工人员进行专项培训等。
⑵熟悉和分析施工现场的水文、地质等资料，熟悉设计图纸并编制钻孔桩单项施工组织设计，向作业队施工人员进行技术、安全、质量、环保交底，确保施工过程中的工程质量和人身安全。
⑶熟悉施工现场环境，摸清施工范围内的地下管线、地下构筑物、危险建筑等分布情况。
⑷按照混凝土强度的设计要求，做水下混凝土配合比、施工配合比，满足钻孔桩灌注混凝土的要求。
2、机具准备冲击钻机大致分为两类：一类是冲击式钻机，配有钻架及起吊、冲击等全套设备。
另一类是带有离合器的双筒卷扬机组成的简易冲击钻具，其钻架和设备由施工单位根据工地条件自行设计组拚。
钻孔(扩孔与铰孔)工艺知识
钻孔（扩孔与铰孔）工艺知识各种零件的孔加工，除去一部分由车、镗、铣等机床完成外，很大一部分是由钳工利用钻床和钻孔工具（钻头、扩孔钻、铰刀等）完成的。
钳工加工孔的方法一般指钻孔、扩孔和铰孔。
用钻头在实体材料上加工孔叫钻孔。
在钻床上钻孔时，一般情况下，钻头应同时完成两个运动；主运动，即钻头绕轴线的旋转运动（切削运动）；辅助运动，即钻头沿着轴线方向对着工件的直线运动（进给运动），钻孔时，主要由于钻头结构上存在的缺点，影响加工质量，加工精度一般在IT10级以下，表面粗糙度为Ra12.5^ m左右、属粗加工。
一、钻床常用的钻床有台式钻床、立式钻床和摇臂钻床三种，手电钻也是常用的钻孔工具。
1.台式钻床简称台钻，是一种在工作台上作用的小型钻床，其钻孔直径一般在13mm以下。
台钻型号示例：Z 4 0 1 2------ 主参数：最大钻孔直径-------------- 型号代号：台式钻床类别代号：钻床由于加工的孔径较小，故台钻的主轴转速一般较高，最高转速可高达近万转/分，最低亦在400转/分左右。
主轴的转速可用改变三角胶带在带轮上的位置来调节。
台钻的主轴进给由转动进给手柄实现。
在进行钻孔前，需根据工件高低调整好工作台与主轴架间的距离，并锁紧固定（结合挂图与实物讲解示范）。
台钻小巧灵活，使用方便，结构简单，主要用于加工小型工件上的各种小孔。
它在仪表制造、钳工和装配中用得较多。
2. 立式台钻简称立钻。
这类钻床的规格用最大钻孔直径表示。
与台钻相比，立钻刚性好、功率大，因而允许钻削较大的孔，生产率较高，加工精度也较高。
立钻适用于单件、小批量生产中加工中、小型零件。
3. 摇臂钻床它有一个能绕立柱旋转的摇臂、摇臂带着主轴箱可沿立柱垂直移动，同时主轴箱还能摇臂上作横向移动。
因此操作时能很方便地调整刀具的位置，以对准被加工孔的中心，而不需移动工件来进行加工。
摇臂钻床适用于一些笨重的大工件以及多孔工件的加工。
二、钻头钻头是钻孔用的刀削工具，常用高速钢制造，工作部分经热处理淬硬至62〜65HRC—般钻头由柄部、颈部及工作部分组成（实物与挂图）。
钻孔工艺10
钻孔工艺及设备一、工程概况XX墩基础为高桩承台结构。
桩基由131根Ф2800～2500mm变截面钻孔灌注桩组成，设计桩底标高–124.000m、顶标高–6.600m，设计桩长117.400m。
桩基钢护筒内径Ф2800mm，采用Q345Cδ25mm钢板卷制，设计底标高–62.200m、顶标高–3.555m，长58.645m，重102.143t，131根Q345Cδ25mm钢护筒总重13380.733t。
钢护筒施工顶标高为+7.000m，标高–3.555m～+7.000m 采用Q235δ25mm钢板卷制，长10.555m，重18.384t/根，131根Q235δ25mm施工钢护筒总重2408.304t。
每根钢护筒总长131.045m、总重120.527t。
131根钢护筒总重15789.037t。
桩基钢筋采用Ф40、Ф16、Ф12三种Ⅲ级钢筋，主筋Ф40为双层径向布置，每根桩钢筋重70.767t。
131根桩钢筋总重9270.477t。
钢筋接长采用机械连接。
桩基采用C35水下混凝土，设计方量为645.70m3/根。
131根桩基混凝土总方量为84586.70 m3。
二、钻机选型桩基主要穿过沙层、粘土层等地层，桩径大、深度深，成孔难度大，为保证成孔要求，钻孔选用气举反循环工艺进行施工，选用中升ZSD300和洛矿ZDZ3000两种型号钻机各4台，共8台，使用直径Φ2.45m的刮刀钻头钻进成孔，其主要性能参数须满足表1要求：表1由于河床防护抛了一层2.0m厚沙袋，沙袋为塑料编织袋和无纺土工布两层，为防止堵管和加快正式钻孔进度，拟采用2～3台冲抓钻机，在每个孔开钻前清除护筒内砂袋，再用2～3台250型钻机气举反循环先期清除护筒内刃脚2.0m 以上土层，并用其它孔浇混凝土时排出的泥浆置换其内的清水，为正式钻孔做准备。
三、钻孔顺序根据工序、进度和水文条件，钻孔平台采用先打上游起始平台，再从上游往下游逐排施打钢护筒，当上游侧平台形成一定平面后，钻机可以上平台钻孔，由于相临孔中心间距为7.375m或10.9m，都不宜邻孔作业，故采用隔排隔孔施钻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钻孔工艺大全
钻头作为孔加工中最为常见的刀具，被广泛应用于机械制造中，特别是对于冷却装置、发电设备的管板和蒸汽发生器等零件孔的加工等，应用面尤为广泛和重要。
一、钻削的特点
钻头通常有两个主切削刃，加工时，钻头在回转的同时进行切削。
钻头的前角由中心轴线至外缘越来越大，越接近外圆部分钻头的切削速度越高，向中心切削速度递减，钻头的旋转中心切削速度为零。
钻头的横刃位于回转中心轴线附近，横刃的副前角较大，无容屑空间，切削速度低，因而会产生较大的轴向抗力。
如果将横刃刃口修磨成DIN1414中的A型或C型，中心轴线附近的切削刃为正前角，则可减小切削抗力，显著提高切削性能。
根据工件形状、材料、结构、功能等的不同，钻头可分为很多种类，例如高速钢钻头（麻花钻、群钻、扁钻）、整体硬质合金钻头、可转位浅孔钻、深孔钻、套料钻和可换头钻头等。
二、断屑与排屑
钻头的切削是在空间狭窄的孔中进行，切屑必须经钻头刃沟排出，因此切屑形状对钻头的切削性能影响很大。
常见的切屑形状有片状屑、管状屑、针状屑、锥形螺旋屑、带状屑、扇形屑、粉状屑等。
钻削加工的关键--切屑控制
当切屑形状不适当时，将产生以下问题：
①细微切屑阻塞刃沟，影响钻孔精度，降低钻头寿命，甚至使钻头折断(如粉状屑、扇形屑等)；
②长切屑缠绕钻头，妨碍作业，引起钻头折损或阻碍切削液进入孔内(如螺旋屑、带状屑等)。
如何解决切屑形状不适当的问题：
①可分别或联合采用增大进给量、断续进给、修磨横刃、装断屑器等方法改善断屑和排屑效果，消除因切屑引起的问题。
②可使用专业的断屑钻头打孔。
例如：在钻头的沟槽中增加设计的断屑刃将切屑打断成为更容易清除的碎屑。
碎屑顺畅地沿着沟槽排除，不会发生在沟槽内堵塞的现象。
因而新型断屑钻获得了比传统钻头流畅许多的切削效果。
同时短碎的铁屑使冷却液更容易流至钻尖，进一步改善了加工过程中的散热效果和切削性能。
而且因为新增的断屑刃穿了钻头的整个沟槽，经过多次修磨之后依然能够保持其形状和功能。
除上述功能改善外，值得一提的是该设计强化了钻体的刚性，显著地增加了单次修磨前钻孔的数量。
三、钻孔精度
孔的精度主要由孔径尺寸、位置精度、同轴度、圆度、表面粗糙度以及孔口毛刺等因素构成。
钻削加工时影响被加工孔精度的因素：
①钻头的装夹精度及切削条件，如刀夹、切削速度、进给量、切削液等；
②钻头尺寸及形状，如钻头长度、刃部形状、钻芯形状等；
③工件形状，如孔口侧面形状、孔口形状、厚度、装卡状态等。
▼
1
扩孔
扩孔是由加工中钻头的摆动引起的。
刀夹的摆动对孔径和孔的定位精度影响很大，因此当刀夹磨损严重时应及时更换新刀夹。
钻削小孔时，摆动的测量及调整均较困难，所以最好采用刃部与柄部同轴度较好的粗柄小刃径钻头。
使用重磨钻头加工时，造成孔精度下降的原因多是因为后面形状不对称所致。
控制刃高差可有效抑制孔的切扩量。
2
孔的圆度
由于钻头的振动，钻出的孔型很容易呈多边形，孔壁上出现像来复线的纹路。
常见的多边形孔多为三角形或五边形。
产生三角形孔的原因是钻孔时钻头有两个回转中心，它们按每间隔600交换一次的频率振动，振动原因主要是切削抗力不平衡，当钻头转动一转后，由于加工的孔圆度不好，造成第二转切削时抗力不平衡，再次重复上次的振动，但振动相位有一定偏移，造成在孔壁上出现来复线纹路。
当钻孔深度达到一定程度后，钻头刃带棱面与孔壁的摩擦增大，振动衰减，来复线消失，圆度变好。
这种孔型从纵向剖面看孔口呈漏斗型。
同样原因，切削中还可能出现五边形、七边形孔等。
为消除该现象，除对夹头振动、切削刃高度差、后面及刃瓣形状不对称等因素进行控制外，还应采取提高钻头刚性、提高每转进给量、减小后角、修磨横刃等措施。
3
在斜面及曲面上钻孔
钻头的吃刀面或钻透面为斜面、曲面或阶梯时，定位精度较差，由于此时钻头为径向单面吃刀，使刀具寿命降低。
为提高定位精度，可采取以下措施：
1.先钻中心孔；
2.用立铣刀铣孔座；
3.选用切入性好、刚性好的钻头；
4.降低进给速度。
4
毛刺的处理
钻削加工中，在孔的入口及出口处会出现毛刺，尤其是在加工韧性大的材料及薄板时。
其原因是当钻头快要钻透时，被加工材料出现塑性变形，这时本应由钻头靠近外缘部分刃口切削的三角形部分受轴向切削力作用后变形向外侧弯曲，并在钻头外缘倒角和刃带棱面的作用下进一步卷曲，形成卷边或毛边。
四、钻削的加工条件
一般的钻头产品样册目录中有按加工材料排列的《基本切削用量参考表》，用户可参考其提供的切削用量选择钻削加工的切削条件。
切削条件的选择是否适当，应通过试切削，根据加工精度、加工效率、钻头寿命等因素综合判断。
1钻头寿命与加工效率
在满足被加工工件技术要求的前提下，钻头的使用是否得当，主要应根据钻头使用寿命和加工效率来综合衡量。
钻头使用寿命的评价指标可选用切削路程；加工效率的评价指标可选用进给速度。
对于高速钢钻头，钻头使用寿命受回转速度的影响较大，受每转进给量的影响较小，所以可通过增大每转进给量来提高加工效率，同时保证较长的钻头寿命。
但应注意：如果每转进给量过大，切屑会增厚，造成断屑困难，因此必须通过试切确定能顺利断屑的每转进给量范围。
对于硬质合金钻头，切削刃负前角方向磨有较大倒角，每转进给量的可选范围比高速钢钻头小，如加工中每转进给量超过该范围，会降低钻头使用寿命。
由于硬质合金钻头的耐热性高于高速钢钻头，回转速度对钻头寿命的影响甚微，因此可采用提高回转速度的方法来提高硬质合金钻头的加工效率，同时保证钻头寿命。
2切削液的合理使用
钻头的切削是在空间狭窄的孔中进行，因此切削液的种类及给注方式对钻头寿命及孔的加工精度有很大影响。
切削液可分为水溶性和非水溶性两大类。
非水溶性切削液的润滑性、浸润性和抗粘接性较好，同时还具有防锈作用。
水溶性切削液的冷却性较好，不发烟和无可燃性。
出于对环境保护的考虑，近年来水溶性切削液的使用量较大。
但是，如果水溶性切削液的稀释倍率不当或切削液变质，会大大缩短刀具使用寿命，所以使用中必须加以注意。
不论是水溶性或非水溶性切削液，使用中都必须使切削液充分到达切削点，同时对切削液的流量、
压力、喷嘴数、冷却方式(内冷或外冷)等都必须严格控制。
五、钻头的重新刃磨
钻头重磨判别
钻头需重新刃磨的判别标准为：
1.切削刃刃口、横刃、刃带棱面的磨损量；
2.被加工孔的尺寸精度及表面粗糙度；
3.切屑的颜色、形状；
4.切削抗力(主轴电流、噪音、振动等间接值) ；
5.加工数量等。
实际使用中应根据具体情况，从上述指标中确定准确、方便的判别标准。
采用磨损量作为判别标准时，应找出经济性最好的最佳重磨期。
由于主要刃磨部位为头部后面和横刃，如钻头磨损量过大，刃磨耗时多，磨削量大，可重磨次数减少(刀具的总使用寿命=重磨后的刀具寿命×可重磨次数)，反而会缩短钻头的总使用寿命；采用被加工孔的尺寸精度作为判别标准时，应用柱规或限规检查孔的切扩量、不直度等，一旦超过控制值，应马上重新刃磨；采用切削抗力作为判别标准时，可采用超过所设界限值(如主轴电流)立即自动停机等办法；采用加工数量限度管理时，应综合上述判别内容，设定判别标准。
钻头的刃磨方法
重新刃磨钻头时，最好使用钻头刃磨专用机床或万能工具磨床，这对保证钻头使用寿命和加工精度非常重要。
如原来的钻型加工状态良好，可按原钻型重磨；如原钻型有缺陷，可按使用目的适当改进后面形状和进行横刃修磨。
刃磨时应注意以下几点：
1.防止过热，避免降低钻头硬度；
2.应将钻头上的损伤(尤其是刃带棱面部位的损伤)全部除去；
3.钻型应对称；
4.刃磨中注意不要碰伤刃口，并应除去刃磨后的毛刺；
5.对于硬质合金钻头，刃磨形状对钻头性能影响很大，出厂时的钻型是经科学设计、反复试验得出的最佳钻型，因此重新刃磨时一般应保持原刃型。
