zemax像差图分析报告
zemax光学设计像差分析
光线——波面的法线
波像差——实际波面对理想波面的偏离
轴上点 A 以单色光成像
存在球差
,A'M交理想波面于M，
即为波差。（以理想波面为基准，右负左正）
一、轴上点的波像差及其与球差的关系[返回本章要点]
球差相当的波像差为以u'2 为纵坐标，以δL'为横坐标的球差曲线 与纵轴所围面积的一半 【推导】
当物方无穷远时，u’=h/f’
离焦
离焦 垂轴离焦：对各条光线 δy'均改变同样值。->坐标平移 沿轴离焦：纵轴转一角度,以形成尽可能相等的大小相同、符号相反的小 面积
注意 1. 垂轴离焦只为评价像质，轴向离焦才为确定最佳像面位置。
[返回本章要点]
2.
沿轴离焦只能对某一视场而言，不同的视场有不同的沿轴离焦要求，不能同时满足。
3. 轴向离焦中
4. 计算精度较高
[返回本章要点]
§10-5 球色差、几何色差与波色差的关系 [返回本章要点]
一、球色差
边光环带的 F、C 波面相交，但 F、C 光由于球差存在，在其它 环带波面不相交，称球色差。 二、几何色差与波色差的关系
一般光学系统：
，校正色差要求：
此时
校正色差
当 0.707 环带
相当于
几何色差——带光消
1.当仅有初级量时
讨论 以波长为单位时，
边缘处波像差最大。移动接收面，以接收 面为基准，则球差将改变，波像差曲线随之改变。称之为离焦
ZEMAX像差深入以像差各种图表分析
ZEMAX像差深入以及像差各种图表分析目录[隐藏]∙1初级像差深入o1.1球差o1.2彗差o1.3像散o1.4场曲o1.5畸变∙2各种像差图表o2.1初级球差大的点列图o2.2初级球差大的垂轴像差o2.3子午慧差大的情况o2.4其慧差和垂轴色差大初级像差深入近轴光线和远轴光线的概念。
近轴光线和远轴光线都是指与光轴平行的光线，它们都成像在光轴上<下图中画的是主光轴情况）。
缩小的光圈可以拦去远轴光线，而由近轴光线来成像。
b5E2RGbCAP总的来说，镜头的像差可以分成两大类，即单色像差及色差。
镜头的单色像差五种，它们分别是影响成像清晰度的球差、彗差、象散、场曲，以及影响物象相似度的畸变。
p1EanqFDPw以下就分别介绍五种不同性质的单色像差：球差是由于镜头的透镜球面上各点的聚光能力不同而引起的。
从无穷远处来的平行光线在理论上应该会聚在焦点上。
但是由于近轴光线与远轴光线的会聚点并不一致，会聚光线并不是形成一个点，而是一个以光轴为中心对称的弥散圆，这种像差就称为球差。
球差的存在引起了成像的模糊，而从下图可以看出，这种模糊是与光圈的大小有关的。
DXDiTa9E3d小光圈时，由于光阑挡去了远轴光线，弥散圆的直径就小，图像就会清晰。
大光圈时弥散圆直径就大，图像就会比较模糊。
RTCrpUDGiT必须注意，这种由球差引起的图像模糊与景深中的模糊完全是两会事，不可以混为一谈的。
球差可以通过复合透镜或者非球面镜等办法在最大限度下消除的。
在照相镜头中，光圈(孔径>数增加一档<光孔缩小一档），球差就缩小一半。
我们在拍摄时，只要光线条件允许，可以考虑使用较小的光圈(孔径>来减小球差的影响。
5PCzVD7HxA彗差是在轴外成像时产生的一种像差。
从光轴外的某一点向镜头发出一束平行光线，经光学系统后，在像平面上并不是成一个点的像，而是形成不对称的弥散光斑，这种弥散光斑的形状象彗星，从中心到边缘拖着一个由细到粗的尾巴，首端明亮、清晰，尾端宽大、暗淡、模糊。
ZEMAX中像差分析及理解
Z E M A X中像差分析及理解集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-Z E M A X中像差分析及理解1、轴上点球差和轴向色差、轴上点垂轴色差在ZEMAX的分析菜单中有“longitudinalaberration”项目，实际上就是“轴上点的球差分析”，不过直译过来是“纵向像差”，这实际上是外国人的说法罢了。
在这个分析图中，纵轴是“光瞳”，横轴是“像差”值。
分析图描述了F、d、C三个描述光波的球差情况，实际上也反映了轴向色差的情况，就是F、C光的数值差。
在“RayAbberation”(横向特性曲线)的0视场分析图中，也反映了轴上点像差和轴向色差的情况。
在该分析图中，数值反映的是“在像面上，各个孔径的光线与像面交点的高度与主光线与像面交点高度的差值”。
轴上点与其差别为：其中是几何像差表示的轴上点球差，表示的是横向特性曲线数值，是该对子午光线出射夹角。
轴上点的“垂轴色差”就是“RayAbberation”0视场的F、C光线数据差值。
2、??轴外球差和轴外色差“RayAbberation”光性特性曲线其他分析图反映的是物面不同高度或者不同视场的“轴外点球差和轴外点色差”，但是都反映的是像面上交点高度的差。
需要获得确切的数据值需要角度之间的转换，这是比较复杂的一件事情。
但是，从图上我们可以反映出轴外点球差和色差的大体值，一般而言其数据不会超出一个数量级。
3、??彗差与色彗差“RayAbberation”不但反映了系统球差和色差的大体情况，而且反映了彗差的情况。
按照像差理论，彗差是与孔径和视场都有关的一个像差，主要反映了经过光学系统后与主光线原对称的光线对不再与主光线对称的情形，能量上反映了对于中心点的不对称，也就是“彗尾现象”。
彗差的大体数值可以使用以下方法大体判断。
如图。
特性曲线的端点代表代表光线对在像面上的不同交点，连接两点与纵轴有一个交点A，B。
ZEMAX像差深入以及像差各种图表分析
ZEMAX像差深入以及像差各种图表分析初级像差深入近轴光线和远轴光线的概念。
近轴光线和远轴光线都是指与光轴平行的光线，它们都成像在光轴上（下图中画的是主光轴情况）。
缩小的光圈可以拦去远轴光线，而由近轴光线来成像。
总的来说，镜头的像差可以分成两大类，即单色像差及色差。
镜头的单色像差五种，它们分别是影响成像清晰度的球差、彗差、象散、场曲，以及影响物象相似度的畸变。
以下就分别介绍五种不同性质的单色像差：球差是由于镜头的透镜球面上各点的聚光能力不同而引起的。
从无穷远处来的平行光线在理论上应该会聚在焦点上。
但是由于近轴光线与远轴光线的会聚点并不一致，会聚光线并不是形成一个点，而是一个以光轴为中心对称的弥散圆，这种像差就称为球差。
球差的存在引起了成像的模糊，而从下图可以看出，这种模糊是与光圈的大小有关的。
小光圈时，由于光阑挡去了远轴光线，弥散圆的直径就小，图像就会清晰。
大光圈时弥散圆直径就大，图像就会比较模糊。
必须注意，这种由球差引起的图像模糊与景深中的模糊完全是两会事，不可以混为一谈的。
球差可以通过复合透镜或者非球面镜等办法在最大限度下消除的。
在照相镜头中，光圈(孔径)数增加一档（光孔缩小一档），球差就缩小一半。
我们在拍摄时，只要光线条件允许，可以考虑使用较小的光圈(孔径)来减小球差的影响。
彗差是在轴外成像时产生的一种像差。
从光轴外的某一点向镜头发出一束平行光线，经光学系统后，在像平面上并不是成一个点的像，而是形成不对称的弥散光斑，这种弥散光斑的形状象彗星，从中心到边缘拖着一个由细到粗的尾巴，首端明亮、清晰，尾端宽大、暗淡、模糊。
这种轴外光束引起的像差就称为彗差。
彗差的大小既与光圈(孔径)有关，也与视场有关。
我们在拍摄时也可以采取适当采用较小的光圈(孔径)来减少彗差对成象的影响。
像散也是一种轴外像差。
与彗差不同，像散仅仅与视场有关。
由于轴外光束的不对称性，使得轴外点的子午细光束（即镜头的直径方向）的会聚点与弧矢细光束（镜头的园弧方向）的会聚点位置不同，这种现象称为象散。
zemax像差图分析综述
ZEMAX像差深入以及像差各种图表分析初级像差深入近轴光线和远轴光线的概念。
近轴光线和远轴光线都是指与光轴平行的光线，它们都成像在光轴上（下图中画的是主光轴情况）。
缩小的光圈可以拦去远轴光线，而由近轴光线来成像。
总的来说，镜头的像差可以分成两大类，即单色像差及色差。
镜头的单色像差五种，它们分别是影响成像清晰度的球差、彗差、象散、场曲，以及影响物象相似度的畸变。
以下就分别介绍五种不同性质的单色像差：球差是由于镜头的透镜球面上各点的聚光能力不同而引起的。
从无穷远处来的平行光线在理论上应该会聚在焦点上。
但是由于近轴光线与远轴光线的会聚点并不一致，会聚光线并不是形成一个点，而是一个以光轴为中心对称的弥散圆，这种像差就称为球差。
球差的存在引起了成像的模糊，而从下图可以看出，这种模糊是与光圈的大小有关的。
小光圈时，由于光阑挡去了远轴光线，弥散圆的直径就小，图像就会清晰。
大光圈时弥散圆直径就大，图像就会比较模糊。
必须注意，这种由球差引起的图像模糊与景深中的模糊完全是两会事，不可以混为一谈的。
球差可以通过复合透镜或者非球面镜等办法在最大限度下消除的。
在照相镜头中，光圈(孔径)数增加一档（光孔缩小一档），球差就缩小一半。
我们在拍摄时，只要光线条件允许，可以考虑使用较小的光圈(孔径)来减小球差的影响。
彗差是在轴外成像时产生的一种像差。
从光轴外的某一点向镜头发出一束平行光线，经光学系统后，在像平面上并不是成一个点的像，而是形成不对称的弥散光斑，这种弥散光斑的形状象彗星，从中心到边缘拖着一个由细到粗的尾巴，首端明亮、清晰，尾端宽大、暗淡、模糊。
这种轴外光束引起的像差就称为彗差。
彗差的大小既与光圈(孔径)有关，也与视场有关。
我们在拍摄时也可以采取适当采用较小的光圈(孔径)来减少彗差对成象的影响。
像散也是一种轴外像差。
与彗差不同，像散仅仅与视场有关。
由于轴外光束的不对称性，使得轴外点的子午细光束（即镜头的直径方向）的会聚点与弧矢细光束（镜头的园弧方向）的会聚点位置不同，这种现象称为象散。
ZEMAX各种像差图详细分析

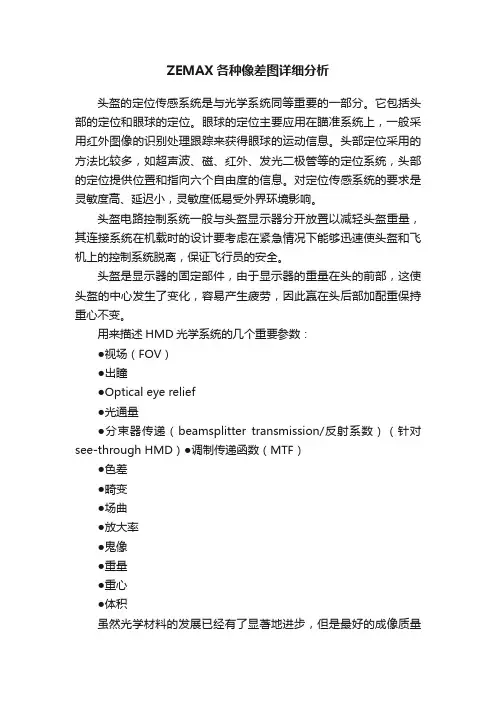

ZEMAX各种像差图详细分析头盔的定位传感系统是与光学系统同等重要的一部分。
它包括头部的定位和眼球的定位。
眼球的定位主要应用在瞄准系统上，一般采用红外图像的识别处理跟踪来获得眼球的运动信息。
头部定位采用的方法比较多，如超声波、磁、红外、发光二极管等的定位系统，头部的定位提供位置和指向六个自由度的信息。
对定位传感系统的要求是灵敏度高、延迟小，灵敏度低易受外界环境影响。
头盔电路控制系统一般与头盔显示器分开放置以减轻头盔重量，其连接系统在机载时的设计要考虑在紧急情况下能够迅速使头盔和飞机上的控制系统脱离，保证飞行员的安全。
头盔是显示器的固定部件，由于显示器的重量在头的前部，这使头盔的中心发生了变化，容易产生疲劳，因此赢在头后部加配重保持重心不变。
用来描述HMD光学系统的几个重要参数：●视场（FOV）●出瞳●Optical eye relief●光通量●分束器传递（beamsplitter transmission/反射系数）（针对see-through HMD）●调制传递函数（MTF）●色差●畸变●场曲●放大率●鬼像●重量●重心●体积虽然光学材料的发展已经有了显著地进步，但是最好的成像质量还是由玻璃得到的，不幸的是玻璃是最重的光学媒介。
塑料光学元件有质量小和成本低的特点，在牺牲部分成像质量的代价下可以考虑采用。
全息元件的质量更轻。
折射光学系统设计中，使用全息分束器可以利用部分波长并且不产生多余的光强度。
人眼的瞬间视场是椭圆的，一般为垂直120°水平150°，双眼总视场为垂直120°水平200°。
光学系统的视场越大越好，但是FOV的尺寸被几个因素制约，包括重量，位置和分辨率。
影响设计参数最重要的一个指标为MTF，MTF是度量光学系统从输入到输出传递调制对比度的工具，MTF曲线横坐标为空间频率。
任何情况均可归结为一系列正弦曲线的空间频率，所以可以用来度量光学系统的像质损耗。
zemax初学入门像差分析报告各种图像
各种像差图表初级球差大的点列图由于外圈的蓝光大，而红光和青光比较集中，由两个情况引起。
一．蓝光的球差比较大二．轴向色差比较大初级球差大的垂轴像差此图像差由两个情况引起：一．球差在0.8到1视场的球差比较大二．轴向色差在0.8到1视场的轴向色差比较大由图看出其弧矢场曲，子午慧差，垂轴色差大。
由图，其像斑左右宽，判断其弧矢慧差和弧矢场曲大三色的像斑不重合，分开的比较大——垂轴色差比较大由图判断出，其子午慧差，弧矢场曲大和子午垂轴色差大其子午垂轴像差曲线弯曲的厉害－子午慧差大其弧矢垂轴像差在原点处的斜率大－弧矢场曲大其子午垂轴像差的各色差曲线垂轴向分离的距离大－子午垂轴色差大对于此图的子午垂轴色差在全视场0.6孔径处垂轴色差小，在全视场负孔径处垂轴色差大。
例：全视场-0.5孔径处。
子午慧差大的情况由于其子午垂轴像差弯曲的厉害——子午慧差大其慧差和垂轴色差大由于像斑有尾巴向上，有正的慧差。
像斑有向下的尾巴，有负的慧差。
各色斑不重合，上下分离的厉害，有垂轴色差。
由图看出，其轴向色差中间部分稍大，而且其图线弯曲的厉害，故高级轴向色差比较大由图看出，其慧差比较大，有向下的慧尾，其慧差为负值。
初级球差，子午慧差，子午轴外球差，子午场曲和弧矢场曲大初级球差——0视场垂轴像差曲线中，各色曲线比较集中，轴向色差不大，但是在接近全孔径的时候，曲线偏离横轴厉害，故初级球差大。
子午慧差——在子午垂轴像差曲线中，曲线弯曲的厉害。
子午场曲——在子午垂轴像差曲线中，0孔径部分曲线的斜率比较大。
弧矢场曲——在弧矢垂轴像差曲线中，0孔径部分曲线的斜率比较大。
子午轴外球差——在子午垂轴像差曲线中，全视场全孔径两端连线与0孔径切线的夹角大。
此图中还包含着高级子午慧差像差。
由图看出，包含有高级子午场曲，高级畸变由图看出其轴向色差和初级球差大轴向色差，初级球差，垂轴色差慧差可能还大些由图看出初级球差大——0视场的像斑看出轴向色差——0视场各色像斑重合的不好，形成了光环由图看出垂轴色差，初级球差，轴向色差，弧矢场曲大和子午场曲大图示：垂轴色差，轴向色差大轴向色差——各色曲线上下分离的厉害弧矢场曲——弧矢垂轴像差曲线在原点处切线的斜率大子午慧差——子午垂轴像差曲线两个端点连线与Y轴交点离原点比较远图示：垂轴色差大垂轴色差——各色光曲线上下分离的厉害图示：初级球差，轴向色差初级球差——垂轴像差曲线离X轴比较远轴向色差——各色曲线上下分离的厉害图示：初级球差，轴向色差初级球差——0视场的像斑比较大轴向色差——各色光的像斑没有重合，分离的厉害图示：初级球差（主要是在全孔径处），轴向色差（主要是在全孔径处），子午垂轴色差，子午慧差，子午场曲，弧矢场曲图示：初级球差（0视场像斑大），轴向色差（0视场各色像斑分散）,垂轴色差（各色斑上下分离的厉害）。
zemax像差图分析讲解
ZEMAX像差深入以及像差各种图表分析初级像差深入近轴光线和远轴光线的概念。
近轴光线和远轴光线都是指与光轴平行的光线，它们都成像在光轴上（下图中画的是主光轴情况）。
缩小的光圈可以拦去远轴光线，而由近轴光线来成像。
总的来说，镜头的像差可以分成两大类，即单色像差及色差。
镜头的单色像差五种，它们分别是影响成像清晰度的球差、彗差、象散、场曲，以及影响物象相似度的畸变。
以下就分别介绍五种不同性质的单色像差：球差是由于镜头的透镜球面上各点的聚光能力不同而引起的。
从无穷远处来的平行光线在理论上应该会聚在焦点上。
但是由于近轴光线与远轴光线的会聚点并不一致，会聚光线并不是形成一个点，而是一个以光轴为中心对称的弥散圆，这种像差就称为球差。
球差的存在引起了成像的模糊，而从下图可以看出，这种模糊是与光圈的大小有关的。
小光圈时，由于光阑挡去了远轴光线，弥散圆的直径就小，图像就会清晰。
大光圈时弥散圆直径就大，图像就会比较模糊。
必须注意，这种由球差引起的图像模糊与景深中的模糊完全是两会事，不可以混为一谈的。
球差可以通过复合透镜或者非球面镜等办法在最大限度下消除的。
在照相镜头中，光圈(孔径)数增加一档（光孔缩小一档），球差就缩小一半。
我们在拍摄时，只要光线条件允许，可以考虑使用较小的光圈(孔径)来减小球差的影响。
彗差是在轴外成像时产生的一种像差。
从光轴外的某一点向镜头发出一束平行光线，经光学系统后，在像平面上并不是成一个点的像，而是形成不对称的弥散光斑，这种弥散光斑的形状象彗星，从中心到边缘拖着一个由细到粗的尾巴，首端明亮、清晰，尾端宽大、暗淡、模糊。
这种轴外光束引起的像差就称为彗差。
彗差的大小既与光圈(孔径)有关，也与视场有关。
我们在拍摄时也可以采取适当采用较小的光圈(孔径)来减少彗差对成象的影响。
像散也是一种轴外像差。
与彗差不同，像散仅仅与视场有关。
由于轴外光束的不对称性，使得轴外点的子午细光束（即镜头的直径方向）的会聚点与弧矢细光束（镜头的园弧方向）的会聚点位置不同，这种现象称为象散。
ZEMAX像差深入以及像差各种图表分析
ZEMAX像差深入以及像差各种图表分析目录[隐藏]•1初级像差深入o1.1球差o1.2彗差o1.3像散o1.4场曲o1.5畸变•2各种像差图表o2.1初级球差大的点列图o2.2初级球差大的垂轴像差o2.3子午慧差大的情况o2.4其慧差和垂轴色差大初级像差深入近轴光线和远轴光线的概念。
近轴光线和远轴光线都是指与光轴平行的光线，它们都成像在光轴上（下图中画的是主光轴情况）。
缩小的光圈可以拦去远轴光线，而由近轴光线来成像。
总的来说，镜头的像差可以分成两大类，即单色像差及色差。
镜头的单色像差五种，它们分别是影响成像清晰度的球差、彗差、象散、场曲，以及影响物象相似度的畸变。
以下就分别介绍五种不同性质的单色像差：球差是由于镜头的透镜球面上各点的聚光能力不同而引起的。
从无穷远处来的平行光线在理论上应该会聚在焦点上。
但是由于近轴光线与远轴光线的会聚点并不一致，会聚光线并不是形成一个点，而是一个以光轴为中心对称的弥散圆，这种像差就称为球差。
球差的存在引起了成像的模糊，而从下图可以看出，这种模糊是与光圈的大小有关的。
小光圈时，由于光阑挡去了远轴光线，弥散圆的直径就小，图像就会清晰。
大光圈时弥散圆直径就大，图像就会比较模糊。
必须注意，这种由球差引起的图像模糊与景深中的模糊完全是两会事，不可以混为一谈的。
球差可以通过复合透镜或者非球面镜等办法在最大限度下消除的。
在照相镜头中，光圈(孔径)数增加一档（光孔缩小一档），球差就缩小一半。
我们在拍摄时，只要光线条件允许，可以考虑使用较小的光圈(孔径)来减小球差的影响。
彗差是在轴外成像时产生的一种像差。
从光轴外的某一点向镜头发出一束平行光线，经光学系统后，在像平面上并不是成一个点的像，而是形成不对称的弥散光斑，这种弥散光斑的形状象彗星，从中心到边缘拖着一个由细到粗的尾巴，首端明亮、清晰，尾端宽大、暗淡、模糊。
这种轴外光束引起的像差就称为彗差。
彗差的大小既与光圈(孔径)有关，也与视场有关。
ZEMAX像差深入以及像差各种图表分析#优选、
ZEMAX像差深入以及像差各种图表分析目录[隐藏]•1初级像差深入o1.1球差o1.2彗差o1.3像散o1.4场曲o1.5畸变•2各种像差图表o2.1初级球差大的点列图o2.2初级球差大的垂轴像差o2.3子午慧差大的情况o2.4其慧差和垂轴色差大初级像差深入近轴光线和远轴光线的概念。
近轴光线和远轴光线都是指与光轴平行的光线，它们都成像在光轴上（下图中画的是主光轴情况）。
缩小的光圈可以拦去远轴光线，而由近轴光线来成像。
总的来说，镜头的像差可以分成两大类，即单色像差及色差。
镜头的单色像差五种，它们分别是影响成像清晰度的球差、彗差、象散、场曲，以及影响物象相似度的畸变。
以下就分别介绍五种不同性质的单色像差：球差是由于镜头的透镜球面上各点的聚光能力不同而引起的。
从无穷远处来的平行光线在理论上应该会聚在焦点上。
但是由于近轴光线与远轴光线的会聚点并不一致，会聚光线并不是形成一个点，而是一个以光轴为中心对称的弥散圆，这种像差就称为球差。
球差的存在引起了成像的模糊，而从下图可以看出，这种模糊是与光圈的大小有关的。
小光圈时，由于光阑挡去了远轴光线，弥散圆的直径就小，图像就会清晰。
大光圈时弥散圆直径就大，图像就会比较模糊。
必须注意，这种由球差引起的图像模糊与景深中的模糊完全是两会事，不可以混为一谈的。
球差可以通过复合透镜或者非球面镜等办法在最大限度下消除的。
在照相镜头中，光圈(孔径)数增加一档（光孔缩小一档），球差就缩小一半。
我们在拍摄时，只要光线条件允许，可以考虑使用较小的光圈(孔径)来减小球差的影响。
彗差是在轴外成像时产生的一种像差。
从光轴外的某一点向镜头发出一束平行光线，经光学系统后，在像平面上并不是成一个点的像，而是形成不对称的弥散光斑，这种弥散光斑的形状象彗星，从中心到边缘拖着一个由细到粗的尾巴，首端明亮、清晰，尾端宽大、暗淡、模糊。
这种轴外光束引起的像差就称为彗差。
彗差的大小既与光圈(孔径)有关，也与视场有关。
zemax像差图分析报告
ZEMAX像差深入以及像差各种图表分析初级像差深入近轴光线和远轴光线的概念。
近轴光线和远轴光线都是指与光轴平行的光线，它们都成像在光轴上（下图中画的是主光轴情况）。
缩小的光圈可以拦去远轴光线，而由近轴光线来成像。
总的来说，镜头的像差可以分成两大类，即单色像差及色差。
镜头的单色像差五种，它们分别是影响成像清晰度的球差、彗差、象散、场曲，以及影响物象相似度的畸变。
以下就分别介绍五种不同性质的单色像差：球差是由于镜头的透镜球面上各点的聚光能力不同而引起的。
从无穷远处来的平行光线在理论上应该会聚在焦点上。
但是由于近轴光线与远轴光线的会聚点并不一致，会聚光线并不是形成一个点，而是一个以光轴为中心对称的弥散圆，这种像差就称为球差。
球差的存在引起了成像的模糊，而从下图可以看出，这种模糊是与光圈的大小有关的。
小光圈时，由于光阑挡去了远轴光线，弥散圆的直径就小，图像就会清晰。
大光圈时弥散圆直径就大，图像就会比较模糊。
必须注意，这种由球差引起的图像模糊与景深中的模糊完全是两会事，不可以混为一谈的。
球差可以通过复合透镜或者非球面镜等办法在最大限度下消除的。
在照相镜头中，光圈(孔径)数增加一档（光孔缩小一档），球差就缩小一半。
我们在拍摄时，只要光线条件允许，可以考虑使用较小的光圈(孔径)来减小球差的影响。
彗差是在轴外成像时产生的一种像差。
从光轴外的某一点向镜头发出一束平行光线，经光学系统后，在像平面上并不是成一个点的像，而是形成不对称的弥散光斑，这种弥散光斑的形状象彗星，从中心到边缘拖着一个由细到粗的尾巴，首端明亮、清晰，尾端宽大、暗淡、模糊。
这种轴外光束引起的像差就称为彗差。
彗差的大小既与光圈(孔径)有关，也与视场有关。
我们在拍摄时也可以采取适当采用较小的光圈(孔径)来减少彗差对成象的影响。
像散也是一种轴外像差。
与彗差不同，像散仅仅与视场有关。
由于轴外光束的不对称性，使得轴外点的子午细光束（即镜头的直径方向）的会聚点与弧矢细光束（镜头的园弧方向）的会聚点位置不同，这种现象称为象散。
ZEMAX像差图表分析总结
ZEMAX像差图表分析总结
RayFan：
几何像差
球差
轴外球差——全视场全孔径两端连线与0孔径切线的夹角大。
轴上点球差：初级球差——全孔径垂轴像差曲线离X轴比较远
慧差
——在垂轴像差曲线中，曲线两端朝一个方向弯曲的厉害。
场曲
——在垂轴像差曲线中，0孔径部分曲线的斜率比较大。
像散
——场曲曲线不重合
畸变
——Field Curv/Dist图表的右半边为Distortion的百分比曲线，其与Grid Distortion的图表为相对应的关系，即Distortion的百分比愈大时，Grid Distortion的方格将变形。
色差
轴向色差（位置色差）
——零视场各色光的曲线不重合
垂轴色差（倍率色差）——大视场各色光的曲线不重合。
ZEMAX建模及像差分析
