音频功率放大器原理与增益计算
功放增益电流计算公式
功放增益电流计算公式在电子设备中，功放（功率放大器）是一个常见的电路元件，用于放大电信号的功率。
在功放中，增益是一个非常重要的参数，它表示输出信号与输入信号之间的比例关系。
而在功放中，增益通常是通过电流来计算的。
本文将介绍功放增益电流计算公式，帮助读者更好地理解功放的工作原理。
首先，我们来看一下功放的基本结构。
功放通常由输入端、输出端和放大器电路组成。
输入端接收来自信号源的输入信号，输出端则输出经过放大的信号。
放大器电路是功放的核心部分，它通过控制输入信号的电流或电压来实现信号的放大。
在功放中，增益通常是通过输出信号电流与输入信号电流之间的比值来计算的。
假设输入信号电流为Iin，输出信号电流为Iout，则功放的增益电流可以通过以下公式来计算：Gain = Iout / Iin。
其中，Gain表示功放的增益。
这个公式表明了功放的增益是通过输出信号电流与输入信号电流之间的比值来计算的。
如果输出信号电流大于输入信号电流，那么增益就大于1，表示信号被放大了；如果输出信号电流小于输入信号电流，那么增益就小于1，表示信号被减小了。
在实际应用中，功放的增益电流计算公式可以帮助工程师们更好地设计和调试功放电路。
通过计算增益，工程师可以了解功放的放大效果，从而调整电路参数，使其更好地满足实际需求。
此外，增益电流计算公式也可以帮助工程师们评估功放的性能，从而选择合适的功放器件。
除了上述的基本增益电流计算公式外，还有一些其他与功放增益相关的公式。
例如，功放的增益也可以通过输出信号电压与输入信号电压之间的比值来计算。
此外，功放的增益还可以通过输入输出功率之间的比值来计算。
这些公式都可以帮助工程师更全面地了解功放的性能。
在实际应用中，工程师们还需要考虑一些其他因素。
例如，功放的频率响应、失真程度、噪声等都会对功放的性能产生影响。
因此，在设计和调试功放电路时，工程师们需要综合考虑这些因素，从而使功放的性能达到最佳状态。
总之，功放增益电流计算公式是功放设计和调试中的重要工具。

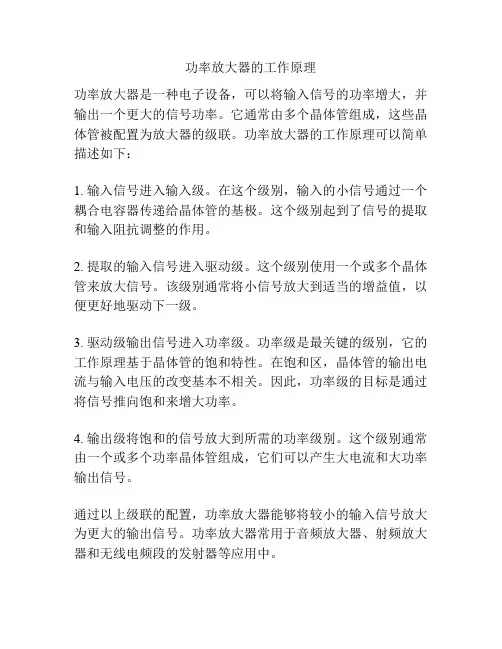

功率放大器的工作原理
功率放大器的工作原理
功率放大器是一种电子设备，可以将输入信号的功率增大，并输出一个更大的信号功率。
它通常由多个晶体管组成，这些晶体管被配置为放大器的级联。
功率放大器的工作原理可以简单描述如下：
1. 输入信号进入输入级。
在这个级别，输入的小信号通过一个耦合电容器传递给晶体管的基极。
这个级别起到了信号的提取和输入阻抗调整的作用。
2. 提取的输入信号进入驱动级。
这个级别使用一个或多个晶体管来放大信号。
该级别通常将小信号放大到适当的增益值，以便更好地驱动下一级。
3. 驱动级输出信号进入功率级。
功率级是最关键的级别，它的工作原理基于晶体管的饱和特性。
在饱和区，晶体管的输出电流与输入电压的改变基本不相关。
因此，功率级的目标是通过将信号推向饱和来增大功率。
4. 输出级将饱和的信号放大到所需的功率级别。
这个级别通常由一个或多个功率晶体管组成，它们可以产生大电流和大功率输出信号。
通过以上级联的配置，功率放大器能够将较小的输入信号放大为更大的输出信号。
功率放大器常用于音频放大器、射频放大器和无线电频段的发射器等应用中。

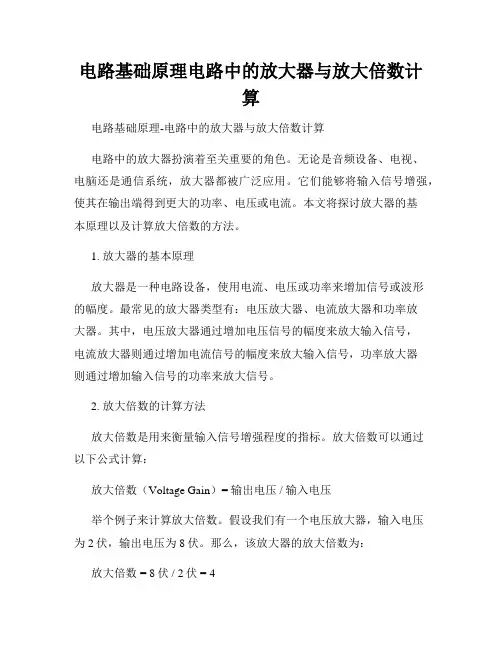

电路基础原理电路中的放大器与放大倍数计算
电路基础原理电路中的放大器与放大倍数计算电路基础原理-电路中的放大器与放大倍数计算电路中的放大器扮演着至关重要的角色。
无论是音频设备、电视、电脑还是通信系统，放大器都被广泛应用。
它们能够将输入信号增强，使其在输出端得到更大的功率、电压或电流。
本文将探讨放大器的基本原理以及计算放大倍数的方法。
1. 放大器的基本原理放大器是一种电路设备，使用电流、电压或功率来增加信号或波形的幅度。
最常见的放大器类型有：电压放大器、电流放大器和功率放大器。
其中，电压放大器通过增加电压信号的幅度来放大输入信号，电流放大器则通过增加电流信号的幅度来放大输入信号，功率放大器则通过增加输入信号的功率来放大信号。
2. 放大倍数的计算方法放大倍数是用来衡量输入信号增强程度的指标。
放大倍数可以通过以下公式计算：放大倍数（Voltage Gain）= 输出电压 / 输入电压举个例子来计算放大倍数。
假设我们有一个电压放大器，输入电压为2伏，输出电压为8伏。
那么，该放大器的放大倍数为：放大倍数 = 8伏 / 2伏 = 4这意味着输入信号经过放大器之后，输出信号的电压为输入信号电压的4倍。
3. 放大倍数的单位在计算放大倍数时，要注意电压的单位。
一般情况下，放大倍数的单位是无量纲的，因为它是输出电压和输入电压的比值。
但是，在某些特定的应用中，有时会使用分贝（dB）来表示放大倍数。
分贝是一种对数单位，用于度量两个不同幅度之间的比例。
在放大器中，放大倍数可以通过以下公式转换为分贝：放大倍数（dB）= 20 × log10（放大倍数）使用分贝作为放大倍数的单位可以更准确地描述信号增益的程度。
4. 放大器的选择当选择放大器时，需考虑应用的需求和特定性能指标。
不同的应用领域对放大器的要求各不相同。
例如，在音频系统中，音频放大器需要提供高保真度、低噪声和低失真，以获得清晰、逼真的音频输出。
而在通信系统中，功率放大器则需要具备高效率、大功率输出和低失真。
功率放大器的增益原理
功率放大器的增益原理功率放大器是一种电子设备，主要功能是将输入信号的功率放大到更大的输出功率。
它在各个领域中广泛应用，例如无线通信、音频放大、雷达系统等。
功率放大器的增益原理可以通过两个方面来理解：输入输出之间的功率输出比例和电流电压的转换。
首先，我们来看功率放大器的功率输出比例。
功率可以定义为电流和电压的乘积，即P = IV。
功率放大器的增益表示输入功率与输出功率之间的比例关系。
假设输入功率为Pin，输出功率为Pout，那么增益可以表示为G = Pout/Pin。
例如，如果输入功率为1瓦，输出功率为10瓦，那么增益就是10。
这意味着输入的信号经过功率放大器后，输出的功率将是输入功率的10倍。
其次，功率放大器的增益原理还与电流和电压的转换有关。
在功率放大器中，通常会使用一些放大元件（例如晶体管或场效应管）来放大输入信号。
这些放大元件具有非线性特性，即输入和输出信号之间的关系不是简单的线性比例关系。
通过这些非线性放大元件，输入信号的电流或电压可以被放大到更大的值，从而实现功率的放大。
这种转换过程也是功率放大器增益的原理之一。
另外，功率放大器还有一个重要的性能指标是效率。
效率表示输入功率与输出功率之间的比例关系。
实际上，功率放大器并非是完全理想的设备，总会有一定的能量损耗。
这些能量损耗可能以热量的形式释放出来，导致功率放大器的效率下降。
因此，提高功率放大器的效率也是一个重要的研究方向。
在实际应用中，功率放大器的增益原理有多种实现方式。
其中一种常见的方式是采用反馈放大。
反馈放大是一种通过将一部分输出信号与输入信号进行比较，然后将比较结果反馈给放大器的输入，从而改变输入输出之间的关系的方法。
反馈放大可以提高功率放大器的线性度和稳定性，并降低谐波失真等非线性失真的问题。
另一种常见的功率放大器实现方式是切换放大器。
切换放大器通过周期性切换放大元件的工作状态，将输入信号切割成不同的部分，在不同的时刻将它们放大，然后再合并为输出信号。
数字音频放大器工作原理
数字音频放大器工作原理数字音频放大器（Digital Audio Amplifier）是一种利用数字信号处理技术来实现音频信号放大的装置。
它具有高效率、低功耗、小体积等特点，被广泛应用于音响设备、汽车音响以及通信系统等领域。
本文将介绍数字音频放大器的工作原理，并详细探讨其信号处理过程和特点。
一、数字音频信号的获取在数字音频放大器中，首先要获取原始的音频信号。
一般来说，音频信号可以通过麦克风、CD播放器、电视机等设备产生。
这些设备将模拟音频信号转换成数字音频信号，通过数字音频接口（如S/PDIF、HDMI等）传输给数字音频放大器。
二、数字音频信号的处理数字音频放大器通过接收到的数字音频信号进行处理，以满足不同的音频放大需求。
信号处理包括数字滤波、数字增益调节、音效处理等过程。
1. 数字滤波数字滤波是数字音频放大器中的关键环节之一，其作用是对音频信号进行滤波处理，以去除不需要的频率成分或噪声干扰，保留音频信号的有效部分。
常用的数字滤波器有低通滤波器、高通滤波器、带通滤波器等。
2. 数字增益调节数字增益调节是对音频信号的幅度进行调整，以满足放大器输出功率的要求。
通过调节增益系数可以实现音量的控制，使得音频信号在放大器中得到适当的放大。
3. 音效处理音效处理是数字音频放大器的又一重要功能，通过应用数字信号处理算法，可以实现多种音效效果，如均衡器、混响、环绕声等，以提升音频质量，增强听觉体验。
三、数字音频信号的放大在信号处理完毕之后，数字音频放大器会将处理后的音频信号转换为模拟音频信号，并进行放大操作，以提供足够的功率输出。
放大操作的核心是利用功率放大器（Power Amplifier）将输入信号增加到适当的幅度，使其能够驱动扬声器产生声音。
常见的数字音频放大器采用PWM（Pulse Width Modulation）调制技术来实现信号的放大。
具体步骤如下：1. 数字音频信号调制：将数字音频信号转换为PWM信号，控制其占空比（即高电平和低电平的时间比例），以表达不同的音频特性。

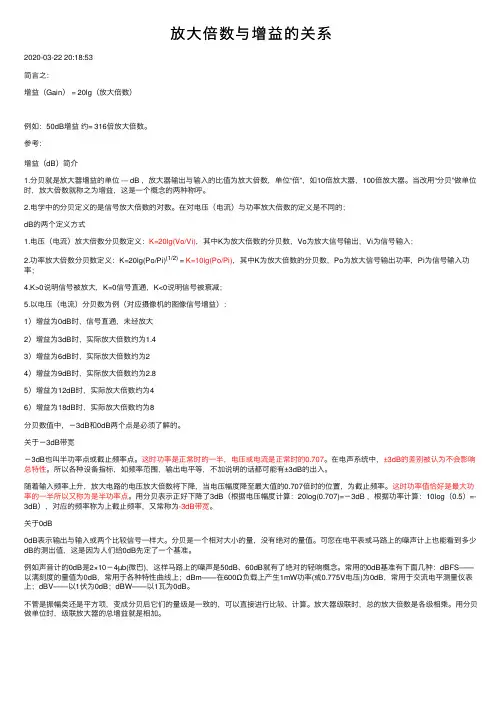

放大倍数与增益的关系
放⼤倍数与增益的关系2020-03-22 20:18:53简⾔之：增益（Gain） = 20lg（放⼤倍数）例如：50dB增益约= 316倍放⼤倍数。
参考：增益（dB）简介1.分贝就是放⼤器增益的单位 --- dB ，放⼤器输出与输⼊的⽐值为放⼤倍数，单位“倍”，如10倍放⼤器，100倍放⼤器。
当改⽤“分贝”做单位时，放⼤倍数就称之为增益，这是⼀个概念的两种称呼。
2.电学中的分贝定义的是信号放⼤倍数的对数。
在对电压（电流）与功率放⼤倍数的定义是不同的；dB的两个定义⽅式1.电压（电流）放⼤倍数分贝数定义：K=20lg(Vo/Vi)，其中K为放⼤倍数的分贝数，Vo为放⼤信号输出，Vi为信号输⼊；2.功率放⼤倍数分贝数定义：K=20lg(Po/Pi)(1/2) = K=10lg(Po/Pi)，其中K为放⼤倍数的分贝数，Po为放⼤信号输出功率，Pi为信号输⼊功率；4.K>0说明信号被放⼤，K=0信号直通，K<0说明信号被衰减；5.以电压（电流）分贝数为例（对应摄像机的图像信号增益）：1）增益为0dB时，信号直通，未经放⼤2）增益为3dB时，实际放⼤倍数约为1.43）增益为6dB时，实际放⼤倍数约为24）增益为9dB时，实际放⼤倍数约为2.85）增益为12dB时，实际放⼤倍数约为46）增益为18dB时，实际放⼤倍数约为8分贝数值中，－3dB和0dB两个点是必须了解的。
关于－3dB带宽－3dB也叫半功率点或截⽌频率点。
这时功率是正常时的⼀半，电压或电流是正常时的0.707。
在电声系统中，±3dB的差别被认为不会影响总特性。
所以各种设备指标，如频率范围，输出电平等，不加说明的话都可能有±3dB的出⼊。
随着输⼊频率上升，放⼤电路的电压放⼤倍数将下降，当电压幅度降⾄最⼤值的0.707倍时的位置，为截⽌频率。
这时功率值恰好是最⼤功率的⼀半所以⼜称为是半功率点。
⽤分贝表⽰正好下降了3dB（根据电压幅度计算：20log(0.707)=－3dB ，根据功率计算：10log（0.5）=-3dB），对应的频率称为上截⽌频率，⼜常称为-3dB带宽。
放大电路中频增益典型公式
放大电路中频增益典型公式放大电路中频增益是描述放大器在中等频率范围内对信号进行放大的能力的一个关键参数。
在设计和分析放大电路时，了解中频增益的计算方法和相关因素至关重要。
本文将对放大电路中频增益的典型公式进行详细探讨，涉及基础原理、计算方法以及实际应用场景，并给出相关的结论和建议。
一、放大电路中频增益的定义与重要性中频增益是指在一定频率范围内（通常是音频范围），放大器对输入信号的电压或电流进行放大的倍数。
这个参数对于评估放大器的性能至关重要，因为它直接影响到放大器的输出信号质量和功率。
中频增益的稳定性对于保证放大器在不同工作条件下的性能一致性也具有重要意义。
二、中频增益的典型计算公式中频增益的计算公式通常表示为：A_v = V_out / V_in其中，A_v 为电压放大倍数，V_out 为输出电压，V_in 为输入电压。
这个公式用于计算放大器对输入信号的电压放大倍数。
在实际应用中，还需要考虑放大器的输入阻抗、输出阻抗以及频率响应等因素。
对于电流放大倍数，可以使用类似的公式进行计算：A_i = I_out / I_in其中，A_i 为电流放大倍数，I_out 为输出电流，I_in 为输入电流。
三、影响中频增益的因素1.放大器类型：不同类型的放大器（如共射放大器、共基放大器等）具有不同的中频增益特性。
选择合适的放大器类型对于实现所需的中频增益至关重要。
2.元件参数：放大器的元件参数（如电阻、电容、电感等）对中频增益产生重要影响。
这些参数的选择需要根据具体的电路设计要求进行优化。
3.电源电压：电源电压的稳定性对中频增益也有一定影响。
电源电压的波动可能导致放大器性能的不稳定，从而影响中频增益。
4.温度：放大器在工作过程中产生的热量可能导致元件参数的变化，进而影响中频增益。
因此，在设计和应用放大器时，需要充分考虑散热问题。
四、中频增益的优化方法为了获得理想的中频增益，可以采取以下优化方法：1.合理选择放大器类型：根据具体的应用需求，选择具有合适中频增益特性的放大器类型。
增益与放大倍数的公式
增益与放大倍数的公式在电子学和信号处理领域，增益和放大倍数是两个重要的概念。
它们用来描述信号被放大的程度，是电路和系统设计中不可或缺的参数。
本文将介绍增益与放大倍数的概念，并讨论它们的计算方法和应用。
一、增益的定义和计算方法增益是指信号在经过放大器或电路后的输出与输入之比。
它用来衡量信号被放大的程度，通常用倍数或分贝(dB)表示。
在电子电路中，增益可以通过以下公式来计算：增益 = 输出信号幅度 / 输入信号幅度其中，输出信号幅度指的是信号经过放大器或电路后的幅度，而输入信号幅度是信号进入放大器或电路时的幅度。
以一个放大器为例，假设它的输入电压为Vin，输出电压为Vout，则该放大器的电压增益为：电压增益 = Vout / Vin类似地，还有电流增益和功率增益等概念，它们分别用于衡量信号的电流和功率被放大的程度。
二、放大倍数的定义和计算方法放大倍数是指信号经过放大器或电路后的输出与输入之比，它常用于描述放大器的性能。
放大倍数是增益的一种特殊表示方式，通常用倍数表示。
放大倍数可以通过以下公式来计算：放大倍数 = 输出信号幅度 / 输入信号幅度与增益类似，放大倍数可以用于描述电压放大器、电流放大器和功率放大器等的性能。
三、增益与放大倍数的应用增益和放大倍数在电子电路和通信系统中有着广泛的应用。
它们可以用于放大音频信号、视频信号和射频信号等，使信号能够在传输过程中保持足够的强度。
在音频系统中，放大器的增益和放大倍数决定了音频信号的音量大小。
通过调节放大器的增益或放大倍数，可以实现音频信号的音量控制。
在通信系统中，放大器的增益和放大倍数对信号的传输质量和距离有着重要的影响。
适当调节放大器的增益和放大倍数，可以提高信号的传输质量，并扩大信号的传输范围。
增益和放大倍数还可以用于电子设备的校准和测试。
通过测量输入和输出信号的幅度，可以计算出设备的增益或放大倍数，从而评估设备的性能。
总结：增益和放大倍数是电子电路和信号处理中常用的概念。
音频放大器工作原理
音频放大器工作原理音频放大器是一种电子设备，用于放大声音信号的强度，以便更好地驱动扬声器或耳机。
它在各种音频设备中广泛应用，包括家庭音响系统、音乐播放器和电视机等。
音频放大器的工作原理可以分为几个关键步骤，其中包括信号放大、功率放大和输出阶段。
1. 信号放大音频信号通常十分微弱，因此首先需要将其放大到足够的水平。
音频放大器的输入端接收到的信号经过预放大器的放大作用，使信号水平达到可以进一步处理的程度。
预放大器使用放大器电路，可以调节增益以及对音频信号进行降噪和滤波处理。
放大器电路中通常包括一个放大器管或晶体管，其工作原理是将微弱的声音信号放大。
2. 功率放大经过预放大器的放大之后，信号仍然比较微弱，需要进一步进行功率放大，以便能够驱动扬声器或耳机。
功率放大器通常通过使用更强大的功率放大器管或晶体管来完成。
这些管或晶体管具有更高的功率输出能力，可以将信号放大到足够的水平，以供后续的音频设备使用。
3. 输出阶段在信号经过功率放大之后，接下来需要对信号进行一些调整和优化，以便最终输出给扬声器或耳机。
输出阶段通常包括音频处理电路和输出放大器。
音频处理电路可以对信号进行均衡、音效处理和音量控制等，以满足不同用户的需求。
输出放大器的作用是将功率放大的信号转化为能够直接驱动扬声器或耳机的电流。
总结起来，音频放大器的工作原理包括信号放大、功率放大和输出阶段。
通过这些关键步骤，音频放大器能够将微弱的音频信号放大到足够的水平，使其能够驱动扬声器或耳机，从而实现音频的放大和播放。
在实际的音频设备中，还会配备其他功能和电路，以提供更加丰富的音频体验。
这些功能包括音频输入选择、音效调节和音量控制等，可以根据用户需求和设备设计进行定制和优化。
音频放大器的工作原理为我们提供了了解音频设备工作的最基本知识，为更好地理解音频技术和设备提供了基础。
音频放大器工作原理
音频放大器工作原理音频放大器是一种用于放大音频信号的电子设备。
它通常用于音响系统、电视、无线电以及其他音频设备中，以增强音频信号的电压和功率，使其能够驱动扬声器产生更高的音量和更清晰的声音。
然而，为了更好地了解音频放大器的工作原理，我们需要深入研究其电路结构和基本原理。
一、音频放大器的电路结构音频放大器的电路结构通常由多个组件组成，包括输入级、放大级和输出级。
输入级用于接收音频信号源，放大级用于放大信号，输出级用于将放大后的信号输出到扬声器。
1. 输入级：输入级通常由音频信号源、耦合电容和放大电路组成。
音频信号源可以是从音乐播放器、电视机或无线电等设备中提取的音频信号。
耦合电容用于将音频信号传输到放大电路，以隔离直流偏置电压。
2. 放大级：放大级是音频放大器的核心部分，它通过使用晶体管、真空管或集成电路来放大音频信号。
这个阶段的主要目标是增加信号的电压和功率，从而使其能够推动扬声器产生声音。
放大级的设计通常涉及选择合适的放大倍数和电压增益，以确保输出信号的质量和稳定性。
3. 输出级：输出级负责将放大后的信号传递给扬声器。
它通常由输出变压器和输出管组成。
输出变压器能够将低阻抗的放大器电路与高阻抗的扬声器电路相匹配，从而实现信号传输和功率匹配。
输出管为信号提供足够的电流，以满足扬声器的驱动要求。
二、音频放大器的基本原理音频放大器的基本工作原理是通过不同的放大级将音频信号从较低的电压和功率放大到适合驱动扬声器的水平。
具体而言，它遵循以下几个步骤：1. 输入阶段：音频信号从音频源引入放大器的输入级。
输入级的任务是将音频信号传递到放大级，并将其隔离直流偏置电压。
2. 放大阶段：放大级接收输入信号并将其放大。
放大级通常使用晶体管、真空管或集成电路来增加信号的电压和功率。
在放大过程中，放大器根据设计要求增加输入信号的幅度，并保持信号的准确性和稳定性。
3. 输出阶段：放大后的信号通过输出级传递到扬声器。
输出级使用输出变压器将放大器电路的低阻抗匹配到高阻抗的扬声器电路上，以确保信号传输和功率传递的匹配性。
音频放大器原理
音频放大器原理
音频放大器原理是指高达功率输出的音频信号放大器的工作原理。
它的作用是将输入的弱音频信号放大，以便在音频扬声器中产生较高的声音。
音频放大器基本上由两个关键部分组成：输入级和输出级。
输入级负责接收音频信号，并将其放大到合适的幅度。
它通常由一个放大器电路和一个耦合电容组成，以确保输入信号的稳定性和质量。
输出级负责将经过放大的音频信号传送到扬声器或音响系统中。
它通常由一个功率放大器电路和一个输出变压器或负载电阻组成，以确保输出信号具有足够的功率，能够驱动扬声器产生高质量的声音。
在音频放大器工作时，输入级首先将音频信号放大到一定的幅度。
然后，输出级进一步将放大的信号进行功率放大，以满足扬声器的需求。
这种放大过程通常涉及对信号进行放大、滤波和调节等处理。
放大器电路通常使用晶体管、电子管或集成电路等器件来实现信号的放大。
这些器件具有不同的特性和工作原理，但它们的目标都是增强音频信号的强度和质量。
总之，音频放大器的原理是通过将输入的音频信号进行放大和增强，以实现高质量和高功率的音频输出。
不同类型的音频放
大器具有不同的工作原理和性能特点，但它们都旨在提供清晰、稳定和强大的音频信号。
音频功率放大器的原理
音频功率放大器的原理
音频功率放大器是一种用于增幅音频信号的电子设备。
其原理是利用放大器电路将输入音频信号的电压或电流放大到更大的振幅，从而增加其功率。
音频功率放大器通常由若干个放大器级联而成，每个级别都将输入信号放大一定倍数。
每个级别都由一个晶体管或管子构成，根据输出功率的要求，可以选择不同类型的放大器，如AB类、B类、C类等。
在AB类功率放大器中，输入信号通过一个晶体管的基极，然
后通过另一个晶体管的集电极，并在输出端口传送到负载。
其中一个晶体管负责将正半周的输入信号放大，另一个负责将负半周的输入信号放大，因此可以更好地保持音频信号的波形。
B类功率放大器只在输入信号的正半周或负半周进行放大，并
且只有当信号振幅达到阀值时才工作，从而提高效率。
C类功
率放大器将输入信号的负半周和正半周分别通过不同的晶体管放大，然后通过一个输出网络进行合并。
此外，音频功率放大器的输入端通常由耦合电容和电阻构成，以防止输入信号对放大器产生影响。
输出端通过耦合电容将放大的信号传送到负载，以避免直流偏置对负载造成伤害。
综上所述，音频功率放大器工作原理是通过级联的放大器将输入音频信号放大到更大振幅，并且能够保持信号的波形，从而达到增加功率的效果。
音频功率放大器原理图
音频功率放大器原理图
音频功率放大器是一种用于提高音频信号功率的电路，通常用于音响系统和放大器中。
它能够将输入的低功率音频信号转换为输出的高功率音频信号，从而驱动扬声器发出更大的声音。
音频功率放大器的原理图如下所示：
（在此插入音频功率放大器原理图）。
原理图中包括输入端、放大电路、输出端和电源端。
输入端接收来自音源的低功率音频信号，放大电路对该信号进行放大处理，输出端将放大后的高功率音频信号传送至扬声器，电源端则为整个电路提供所需的电源电压。
放大电路是音频功率放大器的核心部分，它通常由功率放大器芯片、电阻、电容和电感等元件组成。
功率放大器芯片是最关键的部分，它能够将输入信号进行放大，并输出到扬声器。
电阻、电容和电感则用于对输入信号进行滤波和匹配，以保证信号质量和稳定性。
音频功率放大器的工作原理是将输入的音频信号转换为相应的电压信号，并通过放大电路进行放大处理，最终输出为高功率音频信号。
这样的设计能够满足扬声器对音频信号的驱动需求，使得音响系统能够发挥出更好的音质和音量表现。
在实际应用中，音频功率放大器可以根据需要进行不同的设计和调整，以满足不同的音响系统和放大器的要求。
例如，可以根据功率放大器芯片的规格和电路参数进行合理的选择，以及根据扬声器的阻抗和灵敏度进行匹配，从而实现最佳的音频放大效果。
总的来说，音频功率放大器是音响系统和放大器中不可或缺的部分，它能够将输入的低功率音频信号转换为输出的高功率音频信号，从而驱动扬声器发出更大的
声音。
通过合理的设计和调整，可以实现更好的音质和音量表现，从而提升整个音响系统的性能和体验。
音频工程中的声音增益和衰减技术
音频工程中的声音增益和衰减技术在音频工程中，声音增益和衰减技术是非常重要的一部分。
通过合理的调节增益和衰减可以控制声音的音量，使其达到理想的效果。
本文将介绍声音增益和衰减技术的基本概念、原理及其在音频工程中的应用。
一、声音增益技术声音增益技术是指通过提高声音信号的电平或功率来增强声音的效果。
在音频工程中，常用的声音增益技术包括放大器以及数字增益处理。
1. 放大器技术放大器是一种常见的声音增益设备，通过放大声音信号的幅度来提高音量。
放大器可以分为模拟放大器和数字放大器两种类型。
模拟放大器是通过电子元件（如晶体管、真空管等）来放大声音信号，常见的模拟放大器有功放、耳放等。
这些设备可以放大音频信号的幅度，使声音变得更大。
数字放大器（DSP）是通过数字信号处理器来实现的，可以对声音信号进行数字化处理，具有更高精度和更低噪音的特点。
数字放大器的出现使得音频信号的增益控制更加精确和灵活。
2. 数字增益处理技术数字增益处理是指通过数字信号处理器对声音进行增益控制。
数字增益处理可以实现对音频信号的精确调节，可以根据需求进行动态增益、静态增益以及自动增益控制等。
数字增益处理技术一般包括均衡器、压缩器和限幅器等。
均衡器可以对声音频率进行调节，提升或削弱特定频率的幅度，改变声音的音色。
压缩器可以控制声音动态范围，使声音更加平稳稳定。
限幅器可以实现对音频信号的幅度进行限制，防止音频信号过载。
二、声音衰减技术声音衰减技术是指通过降低声音信号的电平或功率来减小声音的效果。
在音频工程中，常用的声音衰减技术主要包括音量控制、混音和降噪等。
1. 音量控制音量控制是音频工程中最常见的声音衰减技术。
通过调节音量控制装置（如音量旋钮、音量滑条等），可以控制声音的大小和强度。
音量控制一般包括主音量和各路输入音量的调节，以满足不同声音信号的需求。
2. 混音技术混音是将多个声音信号进行合成调节的过程，可以对不同声音进行衰减和混合，达到理想的音效效果。
音频放大器原理
音频放大器原理
音频放大器是一种电子设备，它可以放大音频信号的幅度，以增加音频信号在扬声器或耳机中的声音强度。
音频放大器的工作原理可以概括如下：
1.输入信号：音频放大器通常接收来自音频源（如音乐播放器、电视等）的低电平音频信号作为输入。
这些信号通常被表示为模拟电压波形。
2.预处理：输入信号首先进入预处理电路，以进行滤波、均衡
和调整增益等处理。
这些预处理步骤旨在消除干扰和优化信号质量。
3.功率放大：预处理后的信号进入功率放大器，该放大器负责
将输入信号的幅度放大到能够驱动扬声器的适当电平。
功率放大器通常使用晶体管、场效应晶体管或真空管等电子元件来实现放大功能。
4.输出信号：通过功率放大器放大后的信号被传输到扬声器或
耳机中，使其能够产生更高的声音强度。
扬声器将电信号转化为音频声音，并通过振动产生声音。
值得注意的是，音频放大器根据其设计和应用目的可能具有不同的结构和功能。
例如，家用音响放大器通常具有多个音频输入通道和频谱分析等高级功能，而车载音频放大器可能更加紧凑和耐用。
这些放大器可能采用不同的电路设计和材料选择来满足各自的需求。
总的来说，音频放大器通过提供足够的功率来放大低电平音频信号，从而增加音频系统的音量和清晰度。
它在音乐、电影、语音信号处理等领域都起到了至关重要的作用。
什么是放大器的增益和带宽
什么是放大器的增益和带宽放大器是一种电子设备，用来增加信号的幅度，并将其输出到更大的范围内。
它在电子通信、音频处理、功率放大等领域广泛应用。
在放大器中，两个重要的参数是增益和带宽。
本文将详细介绍什么是放大器的增益和带宽，以及它们的作用和特性。
一、增益在电子学中，增益是指输出信号与输入信号的比例关系。
它表示放大器将输入信号放大了多少倍。
增益通常用单位分贝（dB）来表示，计算公式为：增益（dB）= 20 * log10 (输出信号幅度 / 输入信号幅度)增益可以是正数、负数或零，具体取决于输出信号与输入信号的比例。
如果输出信号的幅度大于输入信号的幅度，增益将为正数，表示放大器放大了输入信号。
如果输出信号的幅度小于输入信号的幅度，增益将为负数，表示放大器发生了衰减或压缩。
如果输出信号的幅度等于输入信号的幅度，增益将为零，表示放大器没有起到放大作用。
增益对于放大器的性能至关重要。
一个好的放大器应该能够提供稳定且可靠的增益，以确保信号能够在被传输或处理过程中得到有效放大。
二、带宽在电子学中，带宽是指放大器能够有效放大信号的频率范围。
它表示放大器能够处理的最高和最低频率之间的差异。
带宽通常用赫兹（Hz）来表示。
带宽是一个重要的指标，因为不同类型的信号具有不同的频率范围。
例如，音频信号通常在20 Hz到20 kHz的范围内，而射频信号的频率范围可能在几百千赫到几百兆赫之间。
放大器的带宽对于信号传输的质量起着决定性作用。
如果放大器的带宽太窄，将会导致高频信号被截断或衰减，从而使信号质量下降。
因此，一个好的放大器应该具有足够宽的带宽，以确保信号能够在放大过程中保持准确和完整。
增益和带宽的关系增益和带宽之间存在一定的关系。
一般来说，增益和带宽是互相制约的。
当增益增大时，带宽往往会减小；当带宽增大时，增益往往会减小。
这是因为在放大器中，增益和带宽之间存在一个折衷。
增加放大器的增益会增加信号的幅度，但也会导致放大器对于高频信号的响应变慢。
功率放大器的放大原理
功率放大器的放大原理
功率放大器利用三极管或场效应管的电流控制作用或电压控制作用，将电源的功率转换为按照输入信号变化的电流。
具体来说，声音是不同振幅和不同频率的波，即交流信号电流。
三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数。
若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流（或电压）是原先的β倍的大信号，这现象成为三极管的放大作用。
经过不断的电流放大，就完成了功率放大。
以上内容仅供参考，如需更多信息，建议查阅功率放大器相关书籍或咨询相关专业技术人员。
什么是放大器的增益
什么是放大器的增益放大器的增益是指输入信号经过放大器放大后的输出信号与输入信号之间的增加倍数。
在电子领域中，放大器的增益是衡量放大器性能的一个重要参数。
本文将介绍放大器的增益概念、计算方法以及增益的作用。
1. 放大器的增益概念放大器是一种用于增强信号能量的电路或设备。
当输入信号经过放大器放大后，输出信号的幅度将比输入信号大，放大器的增益即输入与输出信号之间的倍数关系。
增益通常用单位分贝（dB）表示。
2. 增益的计算方法放大器的增益计算方法取决于放大器的类型。
以下是几种常见的放大器类型及其增益计算方法：2.1 声音放大器声音放大器是一种将声音信号放大的电子装置。
它通常以分贝（dB）或倍数来表示增益。
增益的计算公式如下：增益（dB）= 10 × log10（输出功率/输入功率）2.2 电压放大器电压放大器是一种将电压信号放大的电子装置。
它通常以分贝（dB）或倍数来表示增益。
增益的计算公式如下：增益（dB）= 20 × log10（输出电压/输入电压）2.3 简单放大器对于简单的放大器电路，增益可根据放大器的电压增益（Av）和电流增益（Ai）进行计算。
增益的计算公式如下：增益 = Av × Ai3. 增益的作用放大器的增益是指在输入信号经过放大器后，输出信号的幅度相对于输入信号增加的倍数。
增益的作用包括以下几个方面：3.1 增强信号强度放大器的主要作用是增强信号的强度，使得信号能够在电路中传输更远的距离。
通过增大信号的幅度，放大器能够扩大信号的有效范围。
3.2 提高信号质量放大器还可以提高信号的质量，包括增强信号的清晰度和减小噪声的影响。
对于音频放大器而言，增益可以改善声音的音质和音量。
3.3 进行信号处理在许多电子设备中，放大器常用于信号处理过程中，例如在无线电通信中，放大器用于增强接收到的信号以提供良好的接收质量。
4. 放大器增益的应用领域放大器的增益在各个领域都有广泛的应用，包括音频放大器、射频放大器、功率放大器等。
功率放大器工作原理
功率放大器工作原理
功率放大器是一种电子设备，其工作原理是将输入信号的功率放大到更大的输出功率。
当输入信号通过输入端进入放大器时，放大器中的晶体管或管子会放大输入信号的电压或电流。
放大后的信号通过输出端输出，输出的功率较输入端的功率大很多。
具体来说，功率放大器通常采用直流供电来提供放大所需的电源电压。
输入信号可以是电压信号或者电流信号，也可以是经过调制的信号，如音频信号、射频信号等。
放大器中的晶体管或管子将输入信号放大，由于放大器有一个增益，所以输出信号的功率会比输入信号大很多。
在功率放大器中，通常会采用负反馈来控制放大的增益，使得输出信号更加稳定和可靠。
负反馈可以通过将一部分输出信号与输入信号相比较，然后将差值放大后送回放大器的输入端来实现。
通过调整负反馈的比例，可以控制放大器的增益和稳定性。
功率放大器通常有不同的类型，包括A类、B类、AB类等。
每种类型的功率放大器在工作原理上有所不同，但都可以用来放大输入信号的功率。
总之，功率放大器的工作原理是通过放大器内部的放大元件将输入信号的功率放大到更大的输出功率。
这是通过调整电压或电流来实现的，并且通常使用负反馈来提高放大器的性能。
音频功率放大器原理与增益计算
音频功率放大器原理与增益计算Un Re gi st er ed功率放大器•分类–低频功率放大器，如音频功放：A 类（甲类）B 类（乙类） AB 类（甲乙类） D 类（数字类功放）–高频功率放大器，常见的如射频功放Un Re gi st er ed•音频功率放大器：Class-A (甲类)放大器:效率约为20%deretsigeRnUClass-B (乙类)放大器:效率约为50%交越失真Un Re gi st er edClass-AB (甲乙类)放大器:效率约为50%死区Un Re gi st er edPWM （脉宽调制）的工作原理Class-A (甲类)放大器－失真最小，静点工作电流最大，效率最低Class-B (乙类)放大器－失真较大，静点工作电流最小，效率较高Class-AB (甲乙类)放大器－失真中等，静点工作电流中等，效率中等Class-C (丙类)放大器－失真极大，主要用在射频调谐放大器中Class-D (D 类)放大器－或丁类放大器，不是工作点的不同，而是工作原理完全不同的新型放大器，也有人称之为数字放大器几种类型放大器的比较：Un Re gi st er ed•D 类放大器的构成锯齿波发生器比较器＋－输入信号功放低通滤波脉宽调制信号Un Re g i st e r ed单端输出桥式输出的D 类放大器Un Re gi st er edD 类放大器的性能极高的工作效率，在二十瓦以内不需要散热器 最少的外部工作元件 很小的总谐波失真（THD ＋N ） 无外部滤波器时（利用喇叭线圈作为滤波器）会产生电磁波辐射干扰Un Re gi st er ed•因为在播放语言或音乐时，放大器大多数时间都工作于低输出功率的状态，所以D 类放大器的效率平均比AB 类放大器的效率高2.5到3倍•这种高效率的特点决定了D 类放大器特别适合用于便携式设备（延长电池寿命，不需要散热器而减小体积）和特大功率设备（减小功耗）中Un Re gi st er ed典型的THD ＋N 和输出功率的关系（8欧姆，1kHz,6V ）%WTHD ＋N 产生是由于：采样时的脉宽误差和量化误差 驱动管的死区和延时 功放管的导通时间和体二极管恢复 输出滤波电感和电容的非线性Un R音频类型的功放增益的计算音频放大器的功率为：其中Vo （RMS ）为有效值电压，Vo （PP ）为峰峰值电压，它表明了峰峰值和有效值的关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Un典型的THD＋N和输出功率的关系（8欧姆，1kHz,6V）
音频类型的功放增益的计算
音频放大器的功率为：
Registered 其中 Vo（RMS）为有效值电压，Vo（PP）为峰峰值电压，它表明 Un 了峰峰值和有效值的关系。
： 音频类型的功放按照连接方式可分为
单端
d 桥接 UnRegistere 全差分音频放大器
d 不同的新型放大器，也有人称之为数字放大器 UnRegistere PWM（脉宽调制）的工作原理
• D类放大器的构成
锯齿波 发生器
输入信号
d 脉宽调制信号
tere ＋ is 比较器 UnReg －
功放
低通 滤波
单端输出
桥式输出的D类放大器
UnRegistered
D类放大器的性能
极高的工作效率，在二十瓦以内不需要散热器 最少的外部工作元件 很小的总谐波失真（THD＋N）
UnRegistered 无外部滤波器时（利用喇叭线圈作为滤波器）会产生电磁波辐射干扰
• •
istered 因为在播放语言或音乐时，放大器大多数时间都工作于低输出功率的 g 状态，所以D类放大器的效率平均比AB类放大器的效率高2.5到3倍 e 这种高效率的特点决定了D类放大器特别适合用于便携式设备（延长电 UnR 池寿命，不需要散热器而减小体积）和特大功率设备（减小功耗）中
单端音频功放增益计算 单端功放是最简洁的形式参考图如下
UnRegistered
单端音频功放增益计算
• 这种类型的功放有一个反相放大器提供增益输入电阻RI 反馈电阻RF 提供 电压增益他们的关系如下
(输出信号相位在输入信号的基础上旋转180度) 注意：
d C1是输入耦合电容和R1是输入电阻, 高通滤波器的截止频率fC tere 例如设置输入电容为0.1 µF,输入电阻10K,导致截止频率是159 Hz. 同时这也应用于输入考虑到喇叭的
求出输出电压的有效值RMS
即
red 这就意味着功放的输出电压必须是2.83V 因为音频编码器的输出
iste 峰峰值电压是3V转化为有效值电压
为
g 所以从音频编码器的输出电压的RMS为1.06V 和从放大器输出的 e 电压的RMS值是2.83V 所以这个增益是2.67 V/V 或者8.5 dB
UnR 用公式
音频功率U放n大R器eg原is理te与re增d 益计算
功率放大器
• 分类
d – 低频功率放大器，如音频功放： re A类（甲类） te B类（乙类） is AB类（甲乙类） g D类（数字类功放）
UnRe – 高频功率放大器，常见的如射频功放
• 音频功率放大器：
UnRegistered Class-A (甲类)放大器:效率约为20%
有效输出功率是2W的功放用来驱动4欧姆的喇叭这个 音频功放需求电压最大5V 被音频编码器驱动的最大 (peak-to-peak)输出电压是3V 必须确保功放把样合适的电阻值？
• 解：从输出功率需求开始我们首先要做的事计算通过负载的输 出电压确保2W的功率驱动喇叭用如下的公式
• 输入电阻RI和反馈电阻RF仍然为放大器提供电压增益但是在全差分 放大器中这种关系已经改变为
UnRegistered 假设电压增益为10 or 20 dB, RF 必须是RI.的十倍
Un谢Re谢gi！stered
• BTL电路输入电阻R1 反馈电阻RF 仍然提供放大器的电压增压,但是这 种BTL放大器发生了关系上的改变
(输出信号相位在输入信号的基础上旋转180度)
tered • 输出端在SE中的隔直电容已经不存在，因为双端同样的直流偏置互 UnRegis 相抵消所以电容不需要电容只是加在输入端
BTL功率计算例子
THD＋N产生是由于：
100
50
采样时的脉宽误差和量化误差
20
d 驱动管的死区和延时
10
e 功放管的导通时间和体二极管恢复 5
r 输出滤波电感和电容的非线性
2
%
1
te 0.5
is 0.2
0.1
g0.05
e0.02
0.01
R 600u 1m 2m 5m 10m 20m 50m 100m 200m 500m 1 2 3 W
Rf=1.33R1这就意味着R1=10K Rf=13.3K
全差分功率放大器增益计算
• 全差分和典型的BTL不同，并没有倍压反向跟随器，然而由于差分放 大器的原因，输出功率和BTL一样，并且优点是可以减小噪音；与 BTL相似也是用来放大负载上的功率，可以在噪音环境中工作的很好，
UnRegistered 用在手机和智能机中如下：
Class-B (乙类)放大器:效率约为50%
UnRegistered
交越失真
Class-AB (甲乙类)放大器:效率约为50%
UnRegi死s区tered
几种类型放大器的比较：
Class-A (甲类)放大器－失真最小，静点工作电流最大，效率最低 Class-B (乙类)放大器－失真较大，静点工作电流最小，效率较高 Class-AB (甲乙类)放大器－失真中等，静点工作电流中等，效率中等 Class-C (丙类)放大器－失真极大，主要用在射频调谐放大器中 Class-D (D类)放大器－或丁类放大器，不是工作点的不同，而是工作原理完全
阻抗也产生了一个高通滤波器同样也要选择合适的电容值
UnRegis 假设电压增益是10 V/V or 20 dB, RF =10 RI . 这些电阻的典型值应该是RI = 10kΩ and RF = 100 kΩ.
桥接功率放大器增益计算
下图显示了这种放大器
Registered • 桥接式BTL 放大器和单端SE放大器略有不同,它包括一个转换器,所以 Un 提供了双倍的电压在负载,同SE比较产生了四倍的功率
