氩氦刀

5、适应症广：全身上下各种实体肿瘤，尤其是晚期无法手术、 放化疗不敏感、无法耐受全麻、肿瘤、局部淋巴结无法手术完整 切除等。 6、综合治疗：与酒精注入、化疗等联合应用，可大幅提高疗效
伽利略氩氦冷冻手术系统技术特点

面板---一次性5组25支冷冻探针
Logo
伽利略氩氦冷冻手术系统技术特点

超细的1.47毫米冷冻探针
1.6cm穿 刺针
液氮 探针
17.2cm
Logo
不同规格型号的探针，所形成的冰球形状不一样，随 着冷冻时间的变化，冰球也在逐渐增大。
Logo ≤－40℃等温线：有效区域
C.手术组左侧肿瘤 D.手术组左侧肿瘤
给兔背部两侧皮下接种Vx2癌细胞：未冷冻处理的对照组兔左背肿瘤浸润至 皮肤内（A）；冷冻组兔右背肿瘤消失，皮下脂肪组织坏死（B），左背肿 瘤也显示中心性坏死与液化，残存肿瘤周围有反应性肉芽形成，有新生毛 细血管，富含肿瘤浸润性淋巴细胞（TIL）、浆细胞、单核细胞和巨噬细胞 等（C），具有抗肿瘤免疫的特征（D）
Allen PJ，et al．Am Surg Res， 1998，77：132～136
Logo
冷冻机制小结
降温
降温导致冰晶在细胞内外形成
升温 升温导致细胞内小冰晶再结晶、细胞膨胀坏死
二次循环
二次循环治疗进一步导致残存细胞死亡 微血管栓塞导致缺血、缺氧，肿瘤细胞死亡 肿瘤细胞死亡后调控机体免疫力 血管破坏 免疫作用
Logo
氩氦冷冻系统治疗原理
降温（氩）
一、细胞直接损伤
升温（氦）
-40 ℃
降温： 细胞外结冰
细胞内结冰
细胞器、膜损伤，细胞死亡
细胞外间隙冰晶溶解，细胞内成为低渗状态，大量的水进 升温：入细胞内，引起细胞肿胀，细胞膜破裂，细胞死亡。
Logo
二、微血管破坏（最主要）
复温 组织水肿 形成血栓 血小板聚集 组织缺血缺氧
Gazzaniga S,et al. changes after cryosurgery-induced necrosis in human melanoma xenografted in nude mice. J Invest Dermatol 2001;116:664–671. [PubMed: 11348453] Schacht V, et al . Apoptosis and leucocyte-endothelium interactions contribute to the delayed effects of cryotherapy on tumours in vivo. Arch Dermatol Res 2002;294:341–8. [PubMed: 12420102]
三角 形分 布
Logo
其他---阻断靶组织血液供应
预先未阻断肝血流，冷冻区形状 不规则（箭头所指）
阻断肝血流后冷冻，冷冻区增大， 形状规则
阻断靶组织供血的血管，可消除血管的“吸热效应”，增加冷冻边缘部的靶 细胞死亡率（凋亡或坏死）。冷冻治疗前作肝动脉栓塞治疗肝癌可提高疗效， 可能也与此作用有关。
Mala T, et al. J Surg Research，2003，115:265~271
Ｄ
Eggstein S，et al．Eur Surg Res 2003；35：67～74
Logo
安全性：影像学监视清晰（适用MRI）、平滑
平滑边界
冷冻开始
冰球形成
术中B超
进入靶点
冷冻十分钟后
第二次冷冻后
冰球影像在影像学监视下边界清晰、平滑，与实际相符
Logo
更精准的消融效果--更类似于手术刀
完全坏死区
Logo
冷冻过程（影像）监测系统---B超
B超
冷冻开始
冰球形成
进入靶点
冷冻十分钟后
第二次冷冻后
Logo
B超引导的特点
优点 1、超声仪器体积小，重量轻，使用方便； 2、经济； 3、实时监控探针位置和冰球的形成； 4、可用于外科手术中的消融监测； 5、多角度、任意层面探测； 6、利用超声的多普勒效应，可观测局部血流变化。 缺点： 1、超声只能显示冰球的近侧表面，其后的声学阴影阻止 了冰球内部和表面后的超声成像； 2、对手术医生要求高，要求术者具有三维立体解剖学概 念和适形治疗的经验； 3、无法将扫描层三维重组，因此缺乏整体感； 4、定位精确度较差、易发生偏差。
Logo
冷冻术后培洛霉素（peplomycin）局部浓度更高
Ikekawa S．in： Korpan NN． Ed． Basics of Cryosurgery．WeinNewYork：Springer-Verlag．2001：25～3
Logo
内 容 简 介
1 2 3 4 氩氦冷冻系统简介及治疗原理 氩氦冷冻系统影响因素 氩氦冷冻系与热消融 氩氦冷冻系统操作
Logo
影像监控--MRI（胶质瘤术后复发）
M 17y, glioma
术前 术后七天
Logo
MRI引导的特点
优点： 1、温度敏感性：MRI成像能够显示体温图像，低温分布图能 反映肿瘤组织被冷冻和杀伤的情况； 2、MRI成像下，冷冻区和非冷冻区的信号差异明显，因此可 正确地区分冷冻区和非冷冻区，判断有无残存病变存在 3、多面成像能力：MRI能同步作矢状、冠状面成像扫描，从 而可以确定肿块内探针的精确定位，具有更优秀的空间分辨 率； 4、与CT相比，MRI无电离辐射； 5、与B超相比，MRI能够产生优于超声的图象质量，并且 同时显示远端和完整的冰球图象； 缺点： 1、成像时间稍长 2、手术中所需器械要有MRI兼容性
Logo
腔镜
Logo
Logo
消融针布针原则--“1—2原则”
针距离肿瘤边缘1cm 两根针之间距离2cm 靠近血管的位置针距离 血管0.4cm，两针之间 距离1cm
Lethal isotherms of cryoablation in a phantom study: effects of heat load, probe size, and number. Littrup PJ, et al. J Vasc Interv Radiol. 2009 Oct;20(10):1343-51.
对照组
冷冻组
手术切除组
冷冻组肝内肿瘤结节数,明显少于手术切除组，和对照组无 差异。充分说明冷冻治疗能有效激活肿瘤免疫，进而防止 肿瘤复发。
Allen PJ，et al．Am Surg Res， 1998，77：132～136
Logo
保留组织纤维骨架，利于创伤修复和联合治疗
由于细胞的冷冻敏感性不同，纤维母细胞、骨、神经 鞘能有效对抗冷冻。 当肿瘤细胞坏死之后，病灶的边缘发生炎性反应，沿 未破坏的组织纤维骨架，建立新的血管循环，修复受 损组织。骨不受冷冻的影响。
正常组织细胞 血管栓塞 细胞死亡
组织（缺血性）坏死
三、免疫调控作用
细胞破裂、细胞膜溶解，促使细胞内和 处于遮蔽状态的抗原释放，激发相关细 胞因子、免疫细胞释放，解除肿瘤对机 体的免疫抑制状态，提高抗肿瘤免疫的 能力。
Logo
冷冻能使对侧同种肿瘤坏死--动物实验
A.对照组肿瘤浸润
B.手术组右侧肿瘤坏死
Logo
Logo
内 容 简 介
1 2 3 4 氩氦冷冻系统简介及治疗原理 氩氦冷冻系统影响因素 氩氦冷冻系统与手术、热消融 氩氦冷冻系统实际操作
Logo
内 容 简 介
1 2 3 4 氩氦冷冻系统简介及治疗原理 氩氦冷冻系统影响因素 氩氦冷冻系统与手术、热消融 氩氦冷冻系统实际操作
Logo
冷冻治疗设备历史
Logo
治疗流程—两次循环
开针 接机器 检测 影像引导下进针 治疗开始 氩气快速冷冻10-15分钟 自然复温5-10分 氩气快速冷冻10-15分钟 氦气复温1-2分钟（以利于拔针） 拔针，治疗结束
Logo
氩氦冷冻治疗优势
1、超细探针：仅1.47mm，安全、可重复，病人接受度高； 2、5组25根探针，可一次性治疗较大和多发性的肿瘤； 3、效果显著：局部靶向治疗，更类似于手术刀的精确消融效果; 4、安全性高：血管热沉效应使之安全适用于大血管、支气管等 重要器官周边;
Logo
内 容 简 介
1 2 3 4 氩氦冷冻系统简介及治疗原理 氩氦冷冻系统影响因素 氩氦冷冻系统与手术、热消融 氩氦冷冻系统实际操作
Logo
安全性：局麻、有效止痛，病人接受度高，随时监测
Logo
扩大传统手术适应症--大血管周围操作安全性
治疗前CT 图像显示右下肺癌位于主 动脉和右下肺动脉中间
Logo
消融针布针原则--多针组合
一、增大 有效面积
探针 数量
探针 规格
插入 位置
二、减 少受影 响的正 常组织 范围
影响区 域 （ 0～ －40℃）
10mm
20m m
A 方 案
B 方 案
1根
直径 肿瘤 3mm 中央
肿瘤周 边 10m m
肿瘤周 边 5mm
20mm 40mm
20mm 30mm
3根
直径 1.47 mm
射频消融
不完全坏死区 不完全坏死区明显小于射频
冷冻消融
Lee FT，et al. Radiology, 1999，211：687～692
Logo
经皮--更微创的手术路径
A来自百度文库B C
D
E
F
A．右肺中叶转移性肺癌；B．冷冻探针插入肿瘤内；C．第一次冷冻开 始后5分钟，探针周围肺组织改变不明显；D．第一次复温后，见沿探针 肺实变；E．第二次冷冻开始后5分钟，局部肺实变扩大；F．第三次复 温后，瘤块及其周围肺组织被冷冻
Logo
冷冻过程（影像）监测系统---CT 穿刺 冷冻
定位
进入靶点 冷冻十分钟后 第二次冷冻后
Logo
CT引导的特点
优点： 1、高分辨率，成像清楚； 2、定位精确度较高； 3、CT显示的冰球大小形状与实际冰球完全一致 缺点： 1、不能实时显示； 2、产生金属伪影，影响局部结构和病变的显示； 3、引导穿刺步骤繁琐，时间较长； 4、电离辐射； 5、不能多面监控。
探针插入瘤块内,冷冻开始，冰球形成 （低密度区）
Logo
肺癌术后心脏转移
Heart metastasis
Logo
大血管周围操作安全性--热沉(heat-sink)效应
A
B
C
A．给猪作术中肝冷冻。冷探针插入尾状叶（PC）,与 下腔静脉（VC）平行； B．冷冻后24小时，纵形切开 腔静脉，管壁呈暗红色； C．14天后，腔静脉壁原冷 损害处呈灰白色，为纤维化改变； D．组织学显示腔 静脉内皮损伤基本修复（标尺=32 μ m）
Kawamura M，et al．J Thorac Cardiovasc Surg．2006；131(5)：1007～1013
Logo
冷冻治疗能有效激活肿瘤免疫--预防复发
Allen 等给实验组鼠肝包膜下植入肝肿瘤片，制造实验性肝肿瘤。 两周后，将实验动物分为两组：一组给予肿瘤冷消融，一组给 予30%肝切除。经过以上治疗后再经门静脉输入肿瘤细胞
1代
液氮制冷 (60年代)
•刀头大 •不易监控 •广泛的间接组织损伤
2代
氩气制冷 (90年代)
•焦耳- 汤姆逊原理 •改进监控过程,但刀头大 •冷冻解冻能力差 •不能精确控制冷冻区域
3代
•氩氦冷冻治疗系统
•成熟的技术，精确控制冷 冻区域 •拥有快速降升温装置的多 项专利 •拥有多型号的粗细、形状 冷冻消融针
Theodorescu D. Cancer cryotherapy: evolution and biology. Rev Urol. 2004;6(Suppl 4):S9–S19.
Logo
冷冻冰球病理学改变
超低温冷冻消融治疗后的病理学改变：呈现 一个与冰球形状相符的不可逆的充血、水肿、 出血、变性和凝固性坏死过程。
0.5cm
-20 ℃等温线：相对 有效
0 ℃可见冰球
Logo
内 容 简 介
1 2 3 4 氩氦冷冻系统简介及治疗原理 氩氦冷冻系统影响因素 氩氦冷冻系统与手术、热消融 氩氦冷冻系统实际操作
Logo
氩氦冷冻系统有效性影响因素:
1)良好的冷冻过程（影像）监测系统; 2)快速冷冻、缓慢升温; 3)重复冻融循环（2~3次）; 4)消融针头的布针； 5)其他因素。
肿瘤组织 坏死
Logo

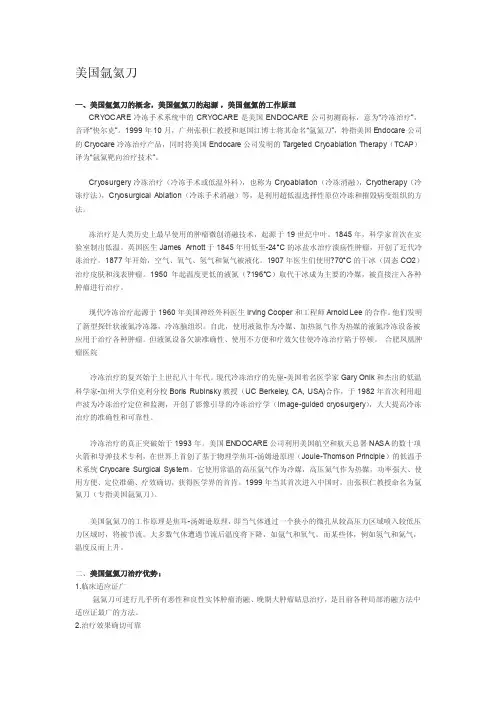

氩氦刀低温冷冻手术系统概述
氩氦低温冷冻手术系统是由以色列GALIL MEDICAL公司生产，它是一种 超低温冷冻消融肿瘤的医疗设备。应用先进的航天制导技术，也就是 氩气冷隔绝技术应用到医疗领域的结晶。
1997
1998
1998
2003
Logo
主机
消融针
氩气 氦气
