运放关键参数及选型原则
运算放大器的参数选择
运算放大器的参数指标1. 开环电压增益Avd开环电压增益（差模增益）为运算放大器处于开环状态下，对小于200Hz的交流输入信号的放大倍数，即输出电压与输入差模电压之比。
它一般为104~106，因此它在电路分析时可以认为无穷大。
2. 闭环增益AF闭环增益是运算放大器闭环应用时的电压放大倍数，其大小与放大电路的形式有关，与放大器本身的参数几乎无关，只取决于输入电组和反馈电阻值的大小。
反相比例放大器，其增益为AF=－3. 共模增益Avc和共模抑制比当两个输入端同时加上频率小于200Hz的电压信号Vic时，在理想情况下，其输出电压应为零。
但由于实际上内部电路失配而输出电压不为零。
此时输出电压和输入电压之比成为共模增益Avc。
共模抑制比Kcmr=，通常以对数关系表示：Kcmr=20log共模抑制比一般在80~120Db范围内，它是衡量放大器对共模信号抑制能力高低的重要指标。
这不仅是因为许多应用电路中要求抑制输入信号中夹带的共模干扰，而且因为信号从同相端输入时，其两个输入端将出现较大的共模信号而产生较大的运算误差。
4. 输入失调电压在常温（25℃）下当输入电压为零时，其输出电压不为零。
此时将其折算到输入端的电压称为输入失调电压。
它一般为±（0.2~15）mV。
这就是说，要使放大器输出电压为零，就必须在输入端加上能抵消Vio的差值输入电压。
5. 输入偏置电流在常温（25℃）下输入信号为零（两个输入端均接地）时，两个输入端的基极偏置电流的平均值称为输入偏置电流，即IIB=( IIB -＋ IIB+)它一般在10nA~1uA的范围内，随温度的升高而下降，是反映放大器动态输入电阻大小的重要参数。
6. 输入失调电流IIO输入失调电流可表示为IIO=︱IIB -－IIB+∣在双极晶体管输入级运算放大器中，IIO约为（0.2~0.1）IIB -或（0.2~0.1）IIB+。
当IIO流过信号源内阻时，产生输入失调电压。
运放关键参数及选型原则
运放参数解释及常用运放选型集成运放的参数较多，其中主要参数分为直流指标和交流指标，外加所有芯片都有极限参数。
本文以NE5532为例，分别对各指标作简单解释。
下面内容除了图片从NE5532数据手册上截取，其它内容都整理自网络。
极限参数主要用于确定运放电源供电的设计（提供多少V电压、最大电流不能超过多少），NE5532的极限参数如下：直流指标运放主要直流指标有输入失调电压、输入失调电压的温度漂移（简称输入失调电压温漂）、输入偏置电流、输入失调电流、输入偏置电流的温度漂移（简称输入失调电流温漂）、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。
NE5532的直流指标如下：输入失调电压Vos输入失调电压定义为集成运放输出端电压为零时，两个输入端之间所加的补偿电压。
输入失调电压实际上反映了运放内部的电路对称性，对称性越好，输入失调电压越小。
输入失调电压是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。
输入失调电压与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入失调电压在±1~10mV之间；采用场效应管做输入级的，输入失调电压会更大一些。
对于精密运放，输入失调电压一般在1mV以下。
输入失调电压越小，直流放大时中间零点偏移越小，越容易处理。
所以对于精密运放是一个极为重要的指标。
输入失调电压的温度漂移（简称输入失调电压温漂）ΔVos/ΔT输入失调电压的温度漂移定义为在给定的温度范围内，输入失调电压的变化与温度变化的比值。
这个参数实际是输入失调电压的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。
一般运放的输入失调电压温漂在±10~20μV/℃之间，精密运放的输入失调电压温漂小于±1μV/℃。
输入偏置电流Ios输入偏置电流定义为当运放的输出直流电压为零时，其两输入端的偏置电流平均值。
运放选型参数
运放选型参数摘要：一、运放简介二、运放选型参数1.增益带宽积2.输入偏置电流3.输入偏置电压4.共模抑制比5.输出电流和电压6.电源电压范围7.功耗三、运放选型实例1.确定应用场景2.根据参数进行选型3.实际应用案例四、总结正文：运放，全称为运算放大器，是一种模拟电子器件，广泛应用于各种电子设备和系统中。
作为核心组件，运放的选择至关重要，其中运放选型参数是重要的参考依据。
本文将详细介绍运放选型参数，并以实际案例进行说明。
首先，我们来了解一下运放的增益带宽积。
增益带宽积是运放的一个重要参数，表示运放能够处理信号的最大增益和带宽。
在选择运放时，应根据所需信号的增益和带宽来选取合适的增益带宽积。
输入偏置电流和输入偏置电压是衡量运放输入性能的重要参数。
输入偏置电流是指输入端电流的差值，输入偏置电压是指输入端电压的差值。
这两个参数对运放的输入阻抗和共模抑制比产生影响，需要根据实际应用场景进行选择。
共模抑制比是运放抑制共模信号的能力，它影响了运放在实际应用中的抗干扰性能。
在选择运放时，应根据共模抑制比来选取能够满足抗干扰要求的运放。
输出电流和电压是运放输出性能的重要参数。
输出电流表示运放能够驱动负载的最大电流，输出电压表示运放能够输出的最大电压。
在选择运放时，应根据实际应用中负载的电流和电压需求来选取合适的输出电流和电压。
电源电压范围和功耗是运放的两个重要电气参数。
电源电压范围表示运放能够正常工作的电源电压范围，功耗表示运放在工作过程中的能量消耗。
在选择运放时，应根据实际应用场景的电源电压和功耗要求来选取合适的运放。
下面通过一个实际应用案例来说明如何进行运放选型。
某智能家居系统需要一个用于信号放大的运放，信号增益需求为100倍，信号带宽为10kHz。
根据这些参数，我们可以选择一个增益带宽积大于100kHz的运放。
接下来，我们需要考虑运放的输入性能，输入偏置电流和输入偏置电压应满足系统对输入阻抗和共模抑制比的要求。

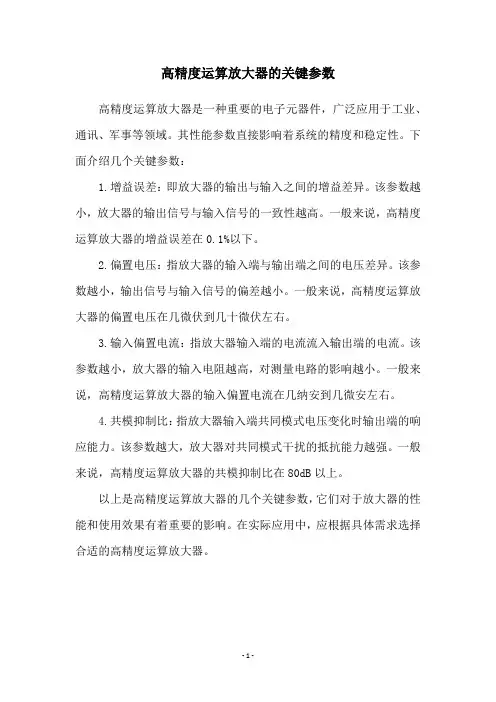

高精度运算放大器的关键参数
高精度运算放大器的关键参数
高精度运算放大器是一种重要的电子元器件，广泛应用于工业、通讯、军事等领域。
其性能参数直接影响着系统的精度和稳定性。
下面介绍几个关键参数：
1.增益误差：即放大器的输出与输入之间的增益差异。
该参数越小，放大器的输出信号与输入信号的一致性越高。
一般来说，高精度运算放大器的增益误差在0.1%以下。
2.偏置电压：指放大器的输入端与输出端之间的电压差异。
该参数越小，输出信号与输入信号的偏差越小。
一般来说，高精度运算放大器的偏置电压在几微伏到几十微伏左右。
3.输入偏置电流：指放大器输入端的电流流入输出端的电流。
该参数越小，放大器的输入电阻越高，对测量电路的影响越小。
一般来说，高精度运算放大器的输入偏置电流在几纳安到几微安左右。
4.共模抑制比：指放大器输入端共同模式电压变化时输出端的响应能力。
该参数越大，放大器对共同模式干扰的抵抗能力越强。
一般来说，高精度运算放大器的共模抑制比在80dB以上。
以上是高精度运算放大器的几个关键参数，它们对于放大器的性能和使用效果有着重要的影响。
在实际应用中，应根据具体需求选择合适的高精度运算放大器。
- 1 -。
运算放大器参数说明及选型指南
运算放大器参数说明及选型指南一、运放的参数说明：1.增益：运算放大器的增益是指输出信号与输入信号之间的比值，通常用V/V表示。
增益可以是固定的，也可以是可调的。
增益决定了输出信号相对于输入信号的放大程度。
2.带宽：运算放大器的带宽是指在其增益达到-3dB时的频率范围。
带宽决定了运放的工作频率范围，对于高频应用，需要选择具有宽带宽的运放。
3.输入偏置电压：输入偏置电压是指在无输入信号时，运放输入端的直流偏置电压。
输入偏置电压可能会引入偏置误差，对于精密测量电路，需要选择输入偏置电压尽可能小的运放。
4.输入偏置电流：输入偏置电流是指在无输入信号时，运放输入端的直流偏置电流。
输入偏置电流可能会引起输入端的电平漂移，对于高精度应用，需要选择输入偏置电流尽可能小的运放。
5.输入偏置电流温漂：输入偏置电流温漂是指输入偏置电流随温度变化的比例。
输入偏置电流温漂可能会导致运放的工作点发生变化，对于温度变化较大的应用，需要选择输入偏置电流温漂较小的运放。
6.输入噪声：输入噪声是指在无输入信号时，运放输入端产生的噪声。
输入噪声可能会影响信号的纯净度，对于低噪声应用，需要选择输入噪声较低的运放。
7.输出电流：输出电流是指运放输出端提供的最大电流。
输出电流决定了运放的输出能力，在驱动负载电流较大的应用中，需要选择输出电流较大的运放。
8.输出电压：输出电压是指运放输出端能够提供的最大电压。
输出电压决定了运放的输出范围，在需要大幅度信号放大的应用中，需要选择输出电压较大的运放。
二、选型指南：1.确定应用需求：根据实际应用需求确定所需的放大倍数、带宽、输入/输出电压等参数。
例如，对于音频放大器，需要考虑音频频率范围、输出功率等因素。
2.选择性能指标：根据应用需求选择合适的性能指标。
不同应用对各个参数的要求可能会有所差异，需根据实际情况进行权衡与选择。
3.查询产品手册：查询供应商的产品手册或网站，获取相关产品的详细参数信息。
产品手册通常会提供各项参数的典型值和极限值，可以用于评估是否满足需求。
运算放大器选用规范
运算放大器选用规范1、基本特性和适用范围这里只适用于集成运算放大器。
集成运放是一种多级放大电路。
具有电压增益高，输入阻抗大，输出阻抗小，温度漂移小等优点。
集成运放按照按工艺分有标准双极性、BiFET，BiCMOS，CMOS运放。
集成运放作为一种高增益器件广范用于模拟运算、有源滤波、信号产生与变换等各种电子系统中。
2、应用原则2.1、选择原则对一般的信号处理，检测，工作频率低（低于10K），对失调电压不是很敏感的应用可选一般的运放，如LM358，LM324等运放。
对高阻信号源，应选用与其阻抗相匹配的高输入阻抗运放，如TL082，LF353；对高频信号处理中，应选用高速、宽频带运放；对小信号的放大，检测，应选用高精度，低温漂，和低噪声运放。
如OP07。
根据运放工作的环境条件来确定对运放极限参数的要求：根据运放的最大差模输入电压确定输入信号的变化范围。
根据供电方式对耗能的限制，来确定运放是否要求低功耗器件；根据运放的工作环境对体积和集成度的要求，来决定是否采用双运放或四运放。
一般尽量选用双运放。
根据运放工作的环境条件，来确定其工作温度范围。
对温度级别C，I，M的使用要求。
一般对于用于工业系统，环境较恶劣，野外作业类的应用条件下或实际环境温度相当低条件下须用工业级的器件，如变频器；对工作环境较好，大部分时间在室内，UPS，一次电源。
同时可根据实际要求选用不同级别。
对于应用中尽量减小多级别的器件混用。
2.2、参数规范运放有单电源运放和双电源运放，其降额值低于极限电压的80%，电源电压降额后如果小于推荐的正常工作电压，应采用推荐的工作电压。
一般的电压选择5V、8V，12V及相应的正负值，同电压调整器的归一化保持一致。
输入差模电压降额低于其极限值的70%，并不得高于电源电压。
输入共模电压降额低于其极限值的90%。
一般最大共模电压为Vss+2V~Vcc-2V（双电源），0~Vcc-2V（单电源）。
最高结温一般要求接近环境温度。
如何选择适合的运放
如何选择适合的运放在电子设备中，运放（Operational Amplifier，简称Op Amp）是一种重要的电子器件，广泛应用于信号放大、滤波、波形整形等电路中。
正确选择适合的运放对于电路性能的稳定与提高至关重要。
本文将介绍如何选择适合的运放。
一、了解运放的基本参数运放有许多基本参数需要了解，以下是几个重要的参数：1. 增益带宽积（Gain Bandwidth Product，GBW）：表示运放的增益与频率的乘积，通常以MHz为单位。
选择运放时，应根据电路所需的最大增益和工作频率来确定适合的GBW值。
2. 输入失调电压（Input Offset Voltage，Vos）：表示在两个输入端之间存在的微小电压差，会对输出结果产生影响。
通常以mV为单位，应尽量选择Vos较小的运放。
3. 输入失调电流（Input Offset Current，Ios）：表示运放两个输入端之间的电流差异，也会对输出结果产生影响。
通常以nA为单位，应尽量选择Ios较小的运放。
4. 输入偏置电流（Input Bias Current，Ib）：表示运放两个输入端的总电流，同样会对输出结果产生影响。
通常以nA为单位，应选择Ib较小的运放。
二、考虑电源电压范围运放通常需要工作在一定的电源电压范围内，过高或过低的电源电压都会影响运放的性能。
因此，在选择运放时，要根据实际应用的电源电压范围来确定适合的运放。
三、确定功耗要求功耗是选择运放时需要考虑的一个重要指标，如果对设备的功耗要求较高，应选择低功耗的运放。
四、选择合适的封装类型运放有多种封装类型，如DIP、SOP、SSOP等。
选择封装类型时，应根据实际使用环境和电路布局来确定合适的封装类型。
五、参考应用案例和厂商手册了解同类产品的应用案例和厂商手册中的参数说明是选择适合运放的有效方法。
可以参考厂商手册中的参数表，并与实际应用需求进行对比和分析。
选择适合的运放是一项重要而复杂的任务，需要结合实际需求和对运放性能的了解。
怎样选择运放
器件选型：怎样选择运放
选择运放，在选择便宜又方便买到的基础上，还需要具体需要关注以下几个参数：1、电源电压范围（VCC）
首先，确认运放的电源电压范围，以及是单电源供电，还是双电源供电。
比如，LM358既可以双电源供电，也支持单电源供电。
2、共模输入信号范围（V icm）
所有运放对输入信号的电压都有一个承受范围。
共模输入信号范围指的是输入运放反相输入端或者同相输入端信号的电压限制，若输入信号超过这个范围，运放的输出将产生截止或者其他失真。
比如，当LM358供电+V=30V时，输入到任何一个输入端的信号幅度不能超过30V-1.5V=28.5V。
3、开环增益（A ol）
开环增益是指运放的内部电压增益，等于输出电压与输入电压的比值。
开环增益在运放设计时就已经确定的，一般都可达106（120dB）。
在运放的技术手册中通常以大信号电压增益（A vd），比如LM324的
A vd=100V/mv=105（倍）=100dB。
4、共模抑制比（CMRR）
共模抑制比描述运放抑制共模信号的能力。
共模抑制比越大说明运放的质量越好。
理想的运放共模抑制比为无穷大，共模信号输入到反相输入端或者同相输入端时，输出为0。
但实际当中，共模抑制比不可能无穷大，如LM324的CMRR=80dB，LM358的CMRR=85dB等。
5、转换速率（SR）
转换速率指当输入信号出现一个跳变时，运放输出对这个跳变的响应速度。
运放关键全参数及选型原则
运放参数解释及常用运放选型集成运放的参数较多，其中主要参数分为直流指标和交流指标，外加所有芯片都有极限参数。
本文以NE5532为例，分别对各指标作简单解释。
下面容除了图片从NE5532数据手册上截取，其它容都整理自网络。
极限参数主要用于确定运放电源供电的设计（提供多少V电压、最大电流不能超过多少），NE5532的极限参数如下：直流指标运放主要直流指标有输入失调电压、输入失调电压的温度漂移（简称输入失调电压温漂）、输入偏置电流、输入失调电流、输入偏置电流的温度漂移（简称输入失调电流温漂）、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。
NE5532的直流指标如下：输入失调电压Vos输入失调电压定义为集成运放输出端电压为零时，两个输入端之间所加的补偿电压。
输入失调电压实际上反映了运放部的电路对称性，对称性越好，输入失调电压越小。
输入失调电压是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。
输入失调电压与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入失调电压在±1~10mV 之间；采用场效应管做输入级的，输入失调电压会更大一些。
对于精密运放，输入失调电压一般在1mV以下。
输入失调电压越小，直流放大时中间零点偏移越小，越容易处理。
所以对于精密运放是一个极为重要的指标。
输入失调电压的温度漂移（简称输入失调电压温漂）ΔVos/ΔT输入失调电压的温度漂移定义为在给定的温度围，输入失调电压的变化与温度变化的比值。
这个参数实际是输入失调电压的补充，便于计算在给定的工作围，放大电路由于温度变化造成的漂移大小。
一般运放的输入失调电压温漂在±10~20μV/℃之间，精密运放的输入失调电压温漂小于±1μV/℃。
输入偏置电流Ios输入偏置电流定义为当运放的输出直流电压为零时，其两输入端的偏置电流平均值。
输入偏置电流对进行高阻信号放大、积分电路等对输入阻抗有要求的地方有较大的影响。
运放关键参数及选型原则
运放参数解释及常用运放选型集成运放得参数较多,其中主要参数分为直流指标与交流指标,外加所有芯片都有极限参数。
本文以NＥ５５32为例,分别对各指标作简单解释。
下面内容除了图片从NE5５３2数据手册上截取,其它内容都整理自网络。
极限参数主要用于确定运放电源供电得设计(提供多少V电压、最大电流不能超过多少),ＮE553２得极限参数如下:直流指标运放主要直流指标有输入失调电压、输入失调电压得温度漂移(简称输入失调电压温漂)、输入偏置电流、输入失调电流、输入偏置电流得温度漂移(简称输入失调电流温漂)、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。
ＮE5532得直流指标如下:输入失调电压Vｏｓ输入失调电压定义为集成运放输出端电压为零时,两个输入端之间所加得补偿电压。
输入失调电压实际上反映了运放内部得电路对称性,对称性越好,输入失调电压越小。
输入失调电压就是运放得一个十分重要得指标,特别就是精密运放或就是用于直流放大时。
输入失调电压与制造工艺有一定关系,其中双极型工艺(即上述得标准硅工艺)得输入失调电压在±1~10mV之间;采用场效应管做输入级得,输入失调电压会更大一些。
对于精密运放,输入失调电压一般在1mＶ以下。
输入失调电压越小,直流放大时中间零点偏移越小,越容易处理。
所以对于精密运放就是一个极为重要得指标、输入失调电压得温度漂移(简称输入失调电压温漂)ΔVos/ΔT输入失调电压得温度漂移定义为在给定得温度范围内,输入失调电压得变化与温度变化得比值。
这个参数实际就是输入失调电压得补充,便于计算在给定得工作范围内,放大电路由于温度变化造成得漂移大小。
一般运放得输入失调电压温漂在±10～２０μV/℃之间,精密运放得输入失调电压温漂小于±1μＶ/℃。
输入偏置电流Ioｓ输入偏置电流定义为当运放得输出直流电压为零时,其两输入端得偏置电流平均值。
运放关键参数及选型原则之欧阳育创编
运放参数解释及常用运放选型集成运放的参数较多，其中主要参数分为直流指标和交流指标，外加所有芯片都有极限参数。
本文以NE5532为例，分别对各指标作简单解释。
下面内容除了图片从NE5532数据手册上截取，其它内容都整理自网络。
极限参数主要用于确定运放电源供电的设计（提供多少V电压、最大电流不能超过多少），NE5532的极限参数如下：直流指标运放主要直流指标有输入失调电压、输入失调电压的温度漂移（简称输入失调电压温漂）、输入偏置电流、输入失调电流、输入偏置电流的温度漂移（简称输入失调电流温漂）、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。
NE5532的直流指标如下：输入失调电压Vos输入失调电压定义为集成运放输出端电压为零时，两个输入端之间所加的补偿电压。
输入失调电压实际上反映了运放内部的电路对称性，对称性越好，输入失调电压越小。
输入失调电压是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。
输入失调电压与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入失调电压在±1~10mV之间；采用场效应管做输入级的，输入失调电压会更大一些。
对于精密运放，输入失调电压一般在1mV以下。
输入失调电压越小，直流放大时中间零点偏移越小，越容易处理。
所以对于精密运放是一个极为重要的指标。
输入失调电压的温度漂移（简称输入失调电压温漂）ΔVos/ΔT 输入失调电压的温度漂移定义为在给定的温度范围内，输入失调电压的变化与温度变化的比值。
这个参数实际是输入失调电压的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。
一般运放的输入失调电压温漂在±10~20μV/℃之间，精密运放的输入失调电压温漂小于±1μV/℃。
输入偏置电流Ios输入偏置电流定义为当运放的输出直流电压为零时，其两输入端的偏置电流平均值。
如何选择合适的电子电路中的运算放大器
如何选择合适的电子电路中的运算放大器在电子电路设计中，运算放大器是一种重要的元件，广泛应用于信号放大、滤波、运算等电路中。
选择合适的运算放大器对于电路的性能和稳定性至关重要。
本文将介绍如何选择合适的电子电路中的运算放大器。
一、了解运算放大器的基本原理运算放大器（Operational Amplifier，简称OP AMP）是一款集成电路，具有差分输入、高放大倍数、低失调、高输入阻抗等特点。
它由输入级、放大级和输出级构成，输出电压与输入电压之间存在着线性的关系。
在选择运算放大器之前，我们先要了解其基本原理和性能参数。
二、确定电路应用需求在选择合适的运算放大器之前，我们需要明确电路的应用需求，比如信号放大、滤波、运算等具体功能。
针对不同的需求，运算放大器的性能参数也会有所差异，因此需根据电路应用来确定所需的运算放大器性能参数。
三、选择合适的增益和带宽在实际应用中，我们需要根据具体电路要求选择合适的放大器增益和带宽。
放大器增益可以决定输出信号相对于输入信号的倍数，带宽则决定了放大器能够正常工作的频率范围。
一般情况下，放大器的带宽越高，其性能越好。
四、考虑输入偏置电流和失调参数运算放大器的输入偏置电流和失调参数是其关键性能指标之一。
输入偏置电流是指运算放大器输入端电流不平衡所引起的电流，失调参数是指输入与输出之间的偏差。
在选择运算放大器时，需根据实际应用情况考虑这些参数，选择具有低偏置电流和低失调参数的运算放大器。
五、考虑供电电压和封装形式运算放大器的供电电压和封装形式也是选择的考虑因素之一。
供电电压一般分为单电源供电和双电源供电，需根据电路实际需求选择合适的供电电压。
而封装形式包括直插式（DIP）和表面贴装式（SMD）等，需根据电路板设计及装配方式选择合适的封装形式。
六、参考厂家手册和性能曲线在选择合适的运算放大器时，可以参考相关厂家的手册和性能曲线。
厂家手册中会提供运算放大器的详细性能参数和特性，性能曲线则可以直观地了解运算放大器的工作性能和特点，便于选择合适的型号。
运放的主要参数及选型
运放的主要参数及选型运放（Operational Amplifier，简称Op Amp）是一种非线性电路元件，它可以将输入信号放大到更大的幅度。
运放广泛应用于各种音频和视频放大器、信号处理和控制系统等领域。
在选型运放时，主要需要考虑以下参数：1. 增益（Gain）：增益是运放将输入信号放大的幅度。
常见的运放有固定增益和可调增益两种。
2. 带宽（Bandwidth）：带宽是指运放能够放大的频率范围。
通常使用单位增益带宽乘以增益来计算实际带宽。
3. 输入阻抗（Input Impedance）：输入阻抗是指运放输入端对信号源的负载能力。
较高的输入阻抗可以减小信号源电流的损失。
4. 输出阻抗（Output Impedance）：输出阻抗是指运放输出端对负载的影响。
较低的输出阻抗可以提供更大的输出电流。
5. 噪声（Noise）：噪声是指运放输出中与输入信号无关的杂散信号。
在选择运放时需要考虑噪声对于应用的影响。
6. 温漂（Temperature Drift）：温漂是指运放参数随温度变化的程度。
温度漂移对精密应用的性能有很大的影响。
7. 电源电压（Supply Voltage）：电源电压是指供电给运放的电压范围。
电源电压需要满足运放的工作要求。
8.共模抑制比（CMRR）：共模抑制比是指运放对共模信号的抵抗能力。
较高的CMRR可以减小共模干扰的影响。
在选型运放时，需要根据具体应用需求综合考虑以上参数。
可以通过查阅厂商提供的参数手册或者进行实际测试来评估运放的性能。
此外，还需要考虑运放的价格、可靠性和供应等因素。
运放的主要参数及选型
运放的主要参数介绍本节以《中国集成电路大全》集成运算放大器为主要参考资料，同时参考了其它相关资料.集成运放的参数较多，其中主要参数分为直流指标和交流指标。
其中主要直流指标有输入失调电压、输入失调电压的温度漂移（简称输入失调电压温漂）、输入偏置电流、输入失调电流、输入偏置电流的温度漂移（简称输入失调电流温漂）、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。
主要交流指标有开环带宽、单位增益带宽、转换速率SR、全功率带宽、建立时间、等效输入噪声电压、差模输入阻抗、共模输入阻抗、输出阻抗。
1.直流指标输入失调电压VIO：输入失调电压定义为集成运放输出端电压为零时，两个输入端之间所加的补偿电压。
输入失调电压实际上反映了运放内部的电路对称性，对称性越好，输入失调电压越小。
输入失调电压是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。
输入失调电压与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入失调电压在±1~10mV之间；采用场效应管做输入级的，输入失调电压会更大一些。
对于精密运放，输入失调电压一般在1mV以下。
输入失调电压越小，直流放大时中间零点偏移越小，越容易处理。
所以对于精密运放是一个极为重要的指标。
输入失调电压的温度漂移（简称输入失调电压温漂）αVIO：输入失调电压的温度漂移定义为在给定的温度范围内，输入失调电压的变化与温度变化的比值。
这个参数实际是输入失调电压的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。
一般运放的输入失调电压温漂在±10~20μV/℃之间，精密运放的输入失调电压温漂小于±1μV/℃。
输入偏置电流IIB：输入偏置电流定义为当运放的输出直流电压为零时，其两输入端的偏置电流平均值。
输入偏置电流对进行高阻信号放大、积分电路等对输入阻抗有要求的地方有较大的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集成运放的参数较多，其中主要参数分为直流指标和交流指标，外加所有芯片都有极限参数。
本文以NE5532为例，分别对各指标作简单解释。
下面内容除了图片从NE5532数据手册上截取，其它内容都整理自网络。
极限参数主要用于确定运放电源供电的设计（提供多少V电压、最大电流不能超过多少），NE5532的极限参数如下：直流指标运放主要直流指标有输入失调电压、输入失调电压的温度漂移（简称输入失调电压温漂）、输入偏置电流、输入失调电流、输入偏置电流的温度漂移（简称输入失调电流温漂）、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。
NE5532的直流指标如下：输入失调电压Vos输入失调电压定义为集成运放输出端电压为零时，两个输入端之间所加的补偿电压。
输入失调电压实际上反映了运放内部的电路对称性，对称性越好，输入失调电压越小。
输入失调电压是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。
输入失调电压与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入失调电压在±1~10mV 之间；采用场效应管做输入级的，输入失调电压会更大一些。
对于精密运放，输入失调电压一般在1mV以下。
输入失调电压越小，直流放大时中间零点偏移越小，越容易处理。
所以对于精密运放是一个极为重要的指标。
输入失调电压的温度漂移（简称输入失调电压温漂）ΔVos/ΔT输入失调电压的温度漂移定义为在给定的温度范围内，输入失调电压的变化与温度变化的比值。
这个参数实际是输入失调电压的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。
一般运放的输入失调电压温漂在±10~20μV/℃之间，精密运放的输入失调电压温漂小于±1μV/℃。
输入偏置电流Ios输入偏置电流定义为当运放的输出直流电压为零时，其两输入端的偏置电流平均值。
输入偏置电流对进行高阻信号放大、积分电路等对输入阻抗有要求的地方有较大的影响。
Input bias current（偏置电流）是运放输入端的固有特性，是使输出电压为零（或规定值）时，流入两输入端电流的平均值。
偏置电流bias current就是第一级放大器输入晶体管的基极直流电流。
这个电流保证放大器工作在线性范围, 为放大器提供直流工作点。
输入偏置电流与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入偏置电流在±10nA~1μA之间；采用场效应管做输入级的，输入偏置电流一般低于1nA。
偏置电流值也限制了输入电阻和反馈电阻数值不可以过大, 使其在电阻上的压降与运算电压可比而影响了运算精度。
或者不能提供足够的偏置电流, 使放大器不能稳定的工作在线性范围。
如果设计要求一定要用大数值的反馈电阻和输入电阻, 可以考虑用 J-FET 输入的运放。
同样是电压控制的还有 MOSFET 器件, 可以提供更小的输入漏电流。
在设计高精度直流放大放大器或选用具有较大输入偏置电流的运放时，必须使运放两端直流通道电阻相等，这样子才能平衡输入偏置电流。
Input offset current（失调电流）是运放两输入端的偏置电流差，是由于输入差分对管的不对称性所致，是使输出电压为零（或规定值）时，流入两输入端电流之差。
由于目前多数运放的输入级都存在有不同形式的偏置电流补偿，故偏置电流的量级大为降低，以至于相对失调电流来说显得不那么重要。
再加上失调电压的影响，所以通常就不会单独考虑偏置电流的问题，这也就是一般不加偏置电流补偿电阻的原因。
失调电流与偏置电流的的区别从上图可以看出，输入的内部是三极管或者mos管，要想三极管工作在线性放大区域，必须提供合适的偏置电压和电流。
但由于两个管子不可能完全一样，所以两个基极电流的差（Ib1-Ib2），就是输入失调电流。
而两个管子的基极电流的平均值((Ib1+Ib2)/2)，就是输入偏置电流。
输入失调电流的温度漂移（简称输入失调电流温漂）ΔIos/ΔT最大共模输入电压Vcm最大共模输入电压定义为，当运放工作于线性区时，在运放的共模抑制比特性显著变坏时的共模输入电压。
一般定义为当共模抑制比下降6dB 是所对应的共模输入电压作为最大共模输入电压。
最大共模输入电压限制了输入信号中的最大共模输入电压范围，在有干扰的情况下，需要在电路设计中注意这个问题。
共模抑制比CMRR共模抑制比定义为当运放工作于线性区时，运放差模增益与共模增益的比值。
共模抑制比是一个极为重要的指标，它能够抑制差模输入中的共模干扰信号。
由于共模抑制比很大，大多数运放的共模抑制比一般在数万倍或更多，用数值直接表示不方便比较，所以一般采用分贝方式记录和比较。
一般运放的共模抑制比在80~120dB之间。
共模抑制比定义为当运算放大器工作于线性区时，运算放大器的差模增益与共模增益之比值。
共模抑制比是一个极为重要的指标，它表示了差模输入时抑制共模干扰信号能力，是衡量了运算放大器对输入信号共模信号的隔离能力。
共模信号是信号线对地的电压，差模信号是信号线之间的电压。
放大电路是一个双口网络，每个端口有两个端子。
当两个输入端子的输入信号分别为U1和U2时，两信号的差值称为差模信号，而两信号的算术平均值称为共模信号。
抑制共模信号的作用任何信号都可以分解为共模信号和差模信号。
共模信号是作用在差分放大器或仪表放大器两个输入端的相同信号，通常是由于线路传导和空间磁场干扰产生的，不携带有效信息，是不希望出现的信号。
主要表现为：1)单线传输时，地电位差异引起的共模信号，会叠加在信号上形成共模干扰，造成原始信号失真;2)双线传输时，有效信号是差模信号，共模信号是无效信号。
如果共模信号被放大很多，会影响到真正需要放大的差模信号。
共模抑制比120dB与60dB区别大吗？比如输出差模信号1V，差模增益1，理论测试结果为1V。
但若存在100V共模电压，120dB 共模抑制比衰减倍数为，此时测试误差为,而60dB共模抑制比衰减倍数为，测试误差为100mV。
也就是说，共模抑制比60dB的测试误差会是120dB测试误差的1000倍。
电源电压抑制比PSRR电源电压抑制比定义为当运放工作于线性区时，运放输入失调电压随电源电压的变化比值。
电源电压抑制比反映了电源变化对运放输出的影响。
对于电源电压抑制比低的运放，运放的电源需要作认真细致的处理, 否则电源的纹波会引入到输出端。
当然，共模抑制比高的运放，能够补偿一部分电源电压抑制比，另外在使用双电源供电时，正负电源的电源电压抑制比可能不相同输出峰-峰值电压Vout：输出峰-峰值电压定义为，当运放工作于线性区时，在指定的负载下，运放在当前大电源电压供电时，运放能够输出的最大电压幅度。
除低压运放外，一般运放的输出输出峰-峰值电压大于±10V。
一般运放的输出峰-峰值电压不能达到电源电压，这是由于输出级设计造成的，现代部分低压运放的输出级做了特殊处理，使得在10k?负载时，输出峰-峰值电压接近到电源电压的50mV以内，所以称为满幅输出运放，又称为轨到轨（raid-to-raid）运放。
需要注意的是，运放的输出峰-峰值电压与负载有关，负载不同，输出峰-峰值电压也不同；运放的正负输出电压摆幅不一定相同。
对于实际应用，输出峰- 峰值电压越接近电源电压越好，这样可以简化电源设计。
但是现在的满幅输出运放只能工作在低压，而且成本较高。
Gain Bandwidth Product 增益带宽积放大器的增益带宽积（指定为GBWP，GBW，GBP或GB）是放大器带宽和带宽增益的乘积.假设运算放大器的增益带宽积为1 MHz，它意味着当频率为1 Mhz时，器件的增益下降到单位增益。
即此时A=1。
同时说明这个放大器最高可以以1 MHz的频率工作而不至于使输入信号失真。
由于增益与频率的乘积是确定的，因此当同一器件需要得到10倍增益时，它最高只能够以100 kHz的频率工作。
交流指标运放主要交流指标有开环带宽、单位增益带宽、转换速率SR、全功率带宽、建立时间、等效输入噪声电压、差模输入阻抗、共模输入阻抗、输出阻抗。
交流指标中有许多很重要的参数，尤其单位增益带宽和压摆率，分别在小信号和大信号运放选型中尤其有用。
输出阻抗Rout输入阻抗反映运放输出端带负载能力，越小越好。
开环增益Av开环条件下运放能达到的最大增益。
开环带宽开环带宽定义为，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得开环电压增益从运放的直流增益下降3db（或是相当于运放的直流增益的）所对应的信号频率。
这用于很小信号处理。
NE5532数据手册中貌似没有这项参数。
单位增益带宽GB（NE5532中使用增益带宽积GBW衡量）单位增益带宽定义为，运放的闭环增益为1倍条件下，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得闭环电压增益下降3db（或是相当于运放输入信号的）所对应的信号频率。
单位增益带宽是一个很重要的指标，对于正弦小信号放大时，单位增益带宽等于输入信号频率与该频率下的最大增益的乘积，换句话说，就是当知道要处理的信号频率和信号需要的增益以后，可以计算出单位增益带宽，用以选择合适的运放。
这项参数用于小信号处理中运放选型。
压摆率（转换速率）SR运放接成闭环条件下，将一个大信号（含阶跃信号）输入到运放的输入端，从运放的输出端测得运放的输出上升速率。
由于在转换期间，运放的输入级处于开关状态，所以运放的反馈回路不起作用，也就是转换速率与闭环增益无关。
转换速率对于大信号处理是一个很重要的指标，对于一般运放转换速率SR<=10V/μs，高速运放的转换速率SR>10V/μs。
目前的高速运放最高转换速率SR达到6000V/μs。
这用于大信号处理中运放选型。
全功率带宽在额定的负载时，运放的闭环增益为1倍条件下，将一个恒幅正弦大信号输入到运放的输入端，使运放输出幅度达到最大（允许一定失真）的信号频率。
这个频率受到运放转换速率的限制。
近似地，全功率带宽=转换速率/2πVop（Vop是运放的峰值输出幅度）。
全功率带宽是一个很重要的指标，用于大信号处理中运放选型。
运放种类低功耗运放是在通用运放的基础上大降低了功耗，可以用于对功耗有特殊要求的场所，例如手持设备。
它具有静态功耗低、工作电压可以低到接近电池电压、在低电压下还能保持良好的电气性能。
随着MOS技术的进步，低功耗运放已经不是个别现象。
低功耗运放的静态功耗一般低于1mW。
精密运放是指漂移和噪声非常低、增益和共模抑制比非常高的集成运放，也称作低漂移运放或低噪声运放。
这类运放的温度漂移一般低于1uV/摄氏度。
由于技术进步的原因，早期的部分运放的失调电压比较高，可能达到1mV；现在精密运放的失调电压可以达到；采用斩波稳零技术的精密运放的失调电压可以达到。
