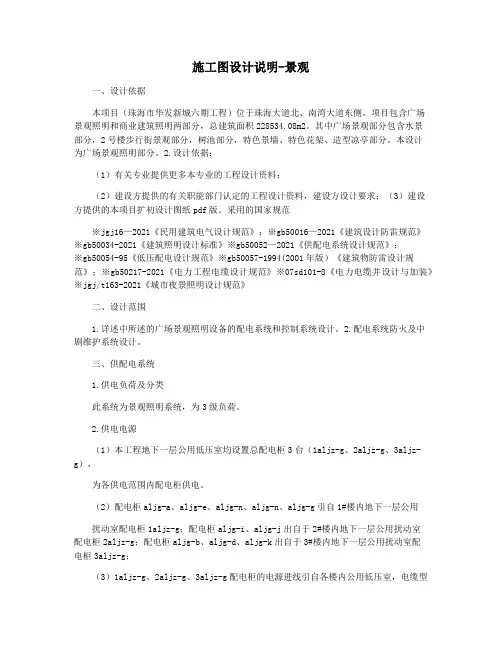

施工图设计说明-景观一、设计依据本项目（珠海市华发新城六期工程）位于珠海大道北、南湾大道东侧。
项目包含广场景观照明和商业建筑照明两部分，总建筑面积228534.08m2。
其中广场景观部分包含水景部分，2号楼步行街景观部分，树池部分，特色景墙、特色花架、造型凉亭部分。
本设计为广场景观照明部分。
2.设计依据：（1）有关专业提供更多本专业的工程设计资料；（2）建设方提供的有关职能部门认定的工程设计资料，建设方设计要求；（3）建设方提供的本项目扩初设计图纸pdf版。
采用的国家规范※jgj16—2021《民用建筑电气设计规范》；※gb50016—2021《建筑设计防雷规范》※gb50034-2021《建筑照明设计标准》※gb50052—2021《供配电系统设计规范》；※gb50054-95《低压配电设计规范》※gb50057-1994(2001年版）《建筑物防雷设计规范》；※gb50217-2021《电力工程电缆设计规范》※07sd101-8《电力电缆井设计与加装》※jgj/t163-2021《城市夜景照明设计规范》二、设计范围1.详述中所述的广场景观照明设备的配电系统和控制系统设计。
2.配电系统防火及中剧维护系统设计。
三、供配电系统1.供电负荷及分类此系统为景观照明系统，为3级负荷。
2.供电电源（1）本工程地下一层公用低压室均设置总配电柜3台（1aljz-g、2aljz-g、3aljz-g），为各供电范围内配电柜供电。
（2）配电柜aljg-a、aljg-e、aljg-n、aljg-n、aljg-g引自1#楼内地下一层公用扰动室配电柜1aljz-g；配电柜aljg-i、aljg-j出自于2#楼内地下一层公用扰动室配电柜2aljz-g；配电柜aljg-b、aljg-d、aljg-k出自于3#楼内地下一层公用扰动室配电柜3aljz-g；（3）1aljz-g、2aljz-g、3aljz-g配电柜的电源进线引自各楼内公用低压室，电缆型号由上级控制器确认。
工程施工图设计说明
工程施工图设计说明1. 项目背景本项目是某建筑公司承建的一处办公楼项目，位于城市中心地带，总建筑面积约为20000平方米，共计18层，包括地下室2层和地上16层，主要用途为写字楼。
项目由建筑设计、结构设计、给排水设计、电气设计等专业设计部门共同组成团队，包括施工图设计、审图设计、图纸校对等工作。
2. 施工图设计主要内容本次施工图设计主要包括建筑、结构、给排水、电气四大专业设计的施工图设计工作。
具体内容如下：2.1 建筑设计建筑设计需要根据项目的功能要求和建筑风格，完成建筑外立面、楼层平面、立面剖面、建筑细部等图纸设计。
在设计过程中，需要考虑到建筑的安全、美观、实用等因素，保证建筑的质量和可靠性。
2.2 结构设计结构设计主要包括楼层平面图、结构平面图、结构剖面图、结构连接图、构造细部图等设计内容。
在设计过程中，需要考虑到楼层荷载、地震要求、结构体系等因素，保证建筑的结构安全性和抗震性。
2.3 给排水设计给排水设计主要包括给水管道图、排水管道图、给水设备图、排水设备图等设计内容。
在设计过程中，需要考虑到建筑的用水需求、排水要求、消防设施等因素，保证建筑的给排水系统正常运行。
2.4 电气设计电气设计主要包括电气布线图、电气设备图、照明设计图、插座布置图等设计内容。
在设计过程中，需要考虑到建筑的用电需求、供电要求、照明亮度等因素，保证建筑的电气系统正常运行。
3. 施工图设计流程施工图设计流程主要包括初步设计、方案设计、施工图设计、审图设计、图纸校对等环节。
具体流程如下：3.1 初步设计初步设计是根据项目的功能要求和建筑场地条件，确定建筑布局、结构体系、给排水系统、电气布局等基本设计方案。
初步设计需要综合考虑各专业设计要求，形成整体设计方案。
3.2 方案设计方案设计是在初步设计的基础上，深化建筑、结构、给排水、电气等设计内容，形成详细的方案设计图纸。
方案设计需要细化设计内容，确保设计方案符合国家建筑规范和相关技术标准。
某工业厂房照明设计施工图（共6张）
(沿江连接道整治工程)道路照明施工图设计说明
道路照明施工图设计说明（沿江连接道整治工程）一、设计依据1、设计合同及委托书；2、相关专业提供的资料：3、各行政主管部门对本工程初步设计的审批意见；4、国家现行主要设计规范、标准规定：（1）《城市道路工程设计规范》CJJ37-2012（2016版）；（2）《城市道路照明设计标准》CJJ45—2015：（3）《供配电系统设计规范》GB50052-2009；（4）《低压配电设计规范》GB50054-2011；（5）《建筑物防雷设计规范》GB50057-2010；5、国家和地方其他相关的现行规范、规程、标准及标准图集。
二、设计范围（1）道路照明系统。
（2）防雷及接地安全系统。
三、工程概况本次设计的沿万州区龙都街道桐子园沿江连接道整治工程，地处万州经开区九龙园，为城市主干路。
设计范围K0+050~K1+261.163段，全长1211.163m。
标准路幅宽度为28m,双向6车道，按照城市道路主干路的标准进行设计，设计速度40km∕h.四、照明供电及控制系统1、负荷等级及负荷计算本次设计道路照明工程的负荷等级为城市三级用电负荷，用电设备总容量为96kW,其中道路照明设备总容量为56kW（包含周边路网道路照明预留20kW）,景观照明预留30kW,其它照明（含交通工程设施）预留IOkW。
2、供电电源：本工程道路照明设备采用户外箱变供电，电源就近取自城市IOkV高压公共电网，低压出线采用220/380V电压，采用TN-S系统配电。
3、综合考虑低压供电半径的影响，同时考虑供配电系统的经济性以及预留用电负荷，本工程新设1台路灯箱变为本工程道路照明、景观照明及其它照明（含交通工程设施）供电，并预留周边规划路网用电，箱变供电半径约为750m。
具体分布及供电范围详见下表：补偿后cosΦ=0.94o5、本工程的路灯控制采用自动与手动相结合的控制方式，自动控制采用时钟控制方式进行控制。
6、计量：本工程计量根据业主及供电局要求，在路灯照明总进线处加设低压计量装置。
H8道路工程--照明施工图设计说明
H8道路工程照明施工图设计说明1、设计依据1.1 设计合同及委托书1.2 《城市道路工程设计规范》CJJ37-2012(2016年版)13《城市道路照明设计标准》CJJ45-20151.4 《低压配电设计规范》GB50054-20111.5 ≪20kV及以下变电所设计规范》GB5OO53-2O131.6 《供配电系统设计规范》GB50052-20091.7 《建筑物防雷设计规范》GB5(X)57-2O1O1.8 《城市道路照明工程施工及验收规程》CJJ89-20121.9 《城市电力规划规范》GB/T50293-20141.10 《电力工程电缆设计标准》GB50217-20181.11 《电气装置安装工程接地装置施工及验收规范》GB50169-20161.12 《1ED城市道路照明应用技术要求》GB/T31832-20151.13 《并联电容器装置设计规范》GB50227-20171.14 《重庆空港新城开发建设有限公司市政设施标准化实施导则(试行)》2018.081.15 道路专业提供的道路相关平面图和横断面图1.16 初步设计审查意见及执行情况后期补充初步设计专家意见及回复。
2、工程概况空港新城H8道路工程位于重庆主城区两路组团，呈东西走向，本次H8路起于秋成大道，与秋成大道形成交叉口(K0+000∙000),向东延伸，止于Z4路(Ko+202.765)，道路等级为城市支路，设计终点道路全长为202.765m,实施起点K0+014.419,实施终点K0+184.144,路幅标准宽度为16.0m,双向2车道，设计时速为30km∕h,沥青混凝土路面。
3、设计范围和内容主要设计内容有：(1)照明供电系统(2)道路照明系统(3)安全接地系统4、照明供电系统设计4.1、本工程负荷等级为三级用电负荷，照明设备总容量为0.9kW°4.2、本工程道路照明设备采用户外箱变供电，电源就近取自城市IokV高压公共电网，低压出线采用220/380V电压。
照明工程图纸设计说明1
本项目为珠江新城H3-2地块,总面积1069平米，建筑面积79288平米，东侧紧邻40米宽的马场路，北侧为15米宽的甲子路，南侧及西侧均为7米宽的规划路。
地下三层，为机动车库和设备用房，其中地下三层局部战时为人防工程，变电所设在地下一层，冷冻站和水泵房设在地下三层。
地上建筑主体由两栋均为19层的塔楼组成，高度为95.1米。
首至四层为商业、餐饮等，五层为架空层，六至十九层为办公，本工程地上建筑面积约5.6万平米，其中办公部分约4.3万平米，地下建筑面积约2.3万平米，属一类高层办公楼。
本图为泛光照明施工图，设计总功率为218.1kW。
一、设计依据：1、业主建筑灯光设计效果。
2、建设单位提供的相关专业图纸资料。
3、本工程采用的主要标准及规范3.1《低压配电设计规范》（GB50054-95）3.2《建筑照明设计标准》（GB50034-2004）3.3《民用建筑电气设计规范》（JGJ 16-2008）3.4《高层民用建筑设计防火规范》（GB 50045-95)(2005版）3.5《建筑节能工程施工质量验收规范》（GB50411-2007）3.6《城市夜景照明设计规范》（JGJ/T 163-2008）3.7《智能建筑设计标准》（GB/T50314-2006）3.8《建筑电气工程施工质量验收规范》（GB50303-2002）3.9《建筑物防雷设计规范》（GB 50057-94 2000年版）二、设计范围1、泛光照明配电设计及照明控制设计。
2、LOGO发光广告字设计。
3、泛光照明配电系统防雷设计。
三、供电电源及负荷1、供电电源珠江新城H3-2地块泛光照明工程属一类高层办公楼。
用电按三级负荷供电，供电源电源电压为AC 380V/220V。
本项目电源安排为：A塔泛光照明电源取自负一层低压配电室1-13AA-1回路，B塔楼泛光照明电源取自负一层低压配电室2-13AA-1回路。
2、泛光照明配电控制柜、箱的设置及负荷表见下表四、管线敷设及设备安装：1、线缆选型和管线安装1.1泛光照明配电干线和支线采用无卤低烟阻燃电缆（WDZB-YJY），所有泛光照明回路敷设尽量利用已有公共设计的预埋保护管、电气竖井、电缆桥架、线槽和电缆沟槽敷设。
宜昌某道路照明工程施工图说明
照明及电力通信管道工程设计1.1设计依据(1)设计基础资料；(2)国家有关规范、规程；(3)相关专业提供的设计文件。
1.2设计范围立交桥、跨线桥、辅道、地面道路及道路相关场所的功能性照明设计。
1.3设计照明标准(1) 机动车道照明标准(2) 交会区照明标准：主干路与次干路、次干路与次干路、次干路与支路交会时Eh,av维持值分别不小于50lx、30lx、30lx，照度均匀度UE均不小于0.4。
(3) 非机动车道与机动车道有实体分隔，其平均照度为相邻机动车道的照度值的1/2，但不小于相邻人行道的照度。
(4) 人行道与非机动车分设，人行道的平均照度为相邻非机动车道的照度值的1/2，且不小于流量较低的道路人行道路面平均照度维持值5lx。
(5) 本工程各道路机动车道照明设计值如下：1.4光源及灯具选择(1) 光源：城市道路功能照明主要光源有高压钠灯和LED灯。
高压钠灯为道路照明的主要光源，光效高，光线透雾性好，但显色性不高。
LED为新型光源，显色性好，光效高。
本工程拟采用LED灯作为道路照明光源，光源功率分别为：250W及120W。
(2) 灯具：选用适用于城市道路的具有较好配光曲线和高效率的灯具，灯具的防护等级为IP65。
灯具的技术要求：采用截光型，高压铸铝外壳，ALGLAS镀层反射器，钢化玻璃灯罩，光源腔的防护等级不低于IP65，电气腔的防护等级不低于IP43。
照明灯具配用变功率节能型电感镇流器或电子镇流器。
交叉口、路面展宽段等采用泛光灯，并作特殊布置。
1.5照明方式本次设计道路功能照明主要分为主要分为高架区照明、地面道路照明、高架快速路照明以及匝道照明。
照明设计根据《城市道路照明设计标准》要求，本次设计道路照明平均亮度（照度）达到城市快速路的标准。
1）高架快速路采用12米单、双臂路灯照明，路灯安装在两侧栏杆上，间距30米，光源采用250W LED光源。
2）地面机动车道及非机动车道采用10米单、双臂路灯照明，路灯安装地面两侧设施带内和人行道上，间距30米左右，光源采用250W LED光源。
单层钢结构厂房照明电气设计施工图
广达生活区A线道路东延段工程--电照施工图设计说明
电照施工图设计说明一、工程概况及照明设计范围(7)《道路照明用LED灯性能要求》(GB/T24907-2010)1.1工程概况(8)《道路与街路照明灯具性能要求》(GB/T24827-2015)广达生活区A线道路呈东西走向，设计桩号范围K0+000-K1+639.48,道路(9)《LED城市道路照明应用技术要求》(GB/T31832-2015)全长1639.48m,采用城市主干路设计等级，设计车速50km∕h,双向六车道，(10)《道路和隧道照明用LED灯具能效限定值及能效等级》(GB标准路幅宽32∕38m.本次设计广达生活区A线道路东延段设计范围37478-2019)K0+802.874-K1+639.48,道路起于在建广达生活区一期A线道路，止于规划(11)《城市道路交通工程项目规范》GB55011-2021新森大道。
道路全长836.606m,为城市主干道，设计速度50km∕h,红线宽度(12)《建筑与市政工程抗震通用规范》GB55002-2021为38m,双向六车道。
本次工程道路采用沥青路面。
(13)《市容环卫工程项目规范》GB55013-20211.2设计范围(14)《电力变压器能效限定值及能效等级》(GB20052-2020)照明设计范围包括：供配电系统、照明系统及防雷接地系统。
(15)《建筑物防雷设计规范》(GB50057-2010)二、设计依据及采用标准规范(16)《建筑机电工程抗震设计规范》(GB50981-2014)2.1合同依据(17)《消防应急照明和疏散指示系统技术标准(GB51309-2018)建设方与我公司签订的设计合同。
(18)《建筑设计防火规范(2018年版)》(GB50016-2014)2.2设计标准规范(19)《道路照明灯杆技术条件》(CJ"527-2018)(1)《城市道路照明设计标准》(CJJ45-2015)(20)《建筑环境通用规范》GB55016-2021(2)《供配电系统设计规范》(GB50052-2009)(21)《高杆照明设施技术条件》(CJ“457-2014)(3)《低压配电设计规范》(GB5OO54-2OI1) 2.3施工工及验收规范(4)《2OkV及以下变电所设计规范》(GB5OO53∙2O13)(1)《城市道路照明工程施工及验收规程》(CJJ89-2012)(5)《剩余电流动作保护装置安装和运行》(GB/T13955-2017)(2)《电气装置安装工程电缆线路施工及验收规范》(GB50168-2018)(6)《电力工程电缆设计标准》(GB50217-2018)(3)《电气装置安装工程接地装置施工及验收规范》(GB50169-2016)4.3 供电电源及变压器选择本工程照明设备采用室外照明配电箱供电,配电箱供电电缆引自相邻道路照明箱变预留回路，最终由建设单位指定接入点。
照明设计施工图规范
照明设计施工图规范初步设计要求：1、综合各项原始资料，经过比较，确定照度、布灯方案、配电方式等初步设计方案，作为编制施工图设计的依据。
2、确定主要设计及材料的规格和数量，作为作图的依据（内部归档）3、确定工程预算，以控制工程成本。
4、提出与其他工种的设计及概算有关系的技术要求（简单工程不需要），作为其他有关工种以后编制施工图设计的依据。
一、说明文内容1）照明电源、电压、容量、照度标准（应列出主要类型照度要求）及配电系统的形式。
2）光源及灯具的选择：工作照明、装饰照明、应急照明、障碍灯和特种照明的装设及其控制方式。
使用荧光灯时，若有用电子/电感镇流器及其逆变装置要予以说明。
3）配电箱等的选择及安装方式，若有光控和时控要予以说明。
4）导线的选择及线路敷设方式。
3、图样就表达的内容、深度1）平面布置图一般工程只绘内部作业草图（不对外出图）。
使用功能要求高的复杂工程应出主要平面图，应写出及突出工作照明和应急照明等的灯位、配电箱位置等布置原则。
2）复杂工程应绘制系统图（只绘至分配电箱）。
4、计算书1）大、中型公用建筑主要场所照度计算（该计算书作为内部归档）2）负荷计算及导线截面与管径的选择。
3）电缆选择计算。
二、施工图设计1、施工图设计深度的要求1）据此编制施工图预算。
2）据此安排设备材料和非标准设备的定货或加工。
3）据此进行施工和安装。
2、图样应表达的内容与深度（1）照明平面图1）画出建筑门窗、轴线、主要尺寸、比例、各层标高、底层应有指北针，注明房间名称、主要场所照度标准，绘出配电箱、灯具、开关、插座、线路等平面布置，标明配电箱、干线及分支线回路编码。
2）标注线路走向、引入线规格、敷设方式和标高、灯具容量及安装标高。
3）复杂工程的照明，应画局部平面剖面图；多层建筑标准层可用其中一层表示。
4）图样说明。
包括：电源电压、引入方式。
导线选型和敷设方式。
设备安装方式及高度保护接地措施及阻值。
注明所采用的标准图或安装图编码、页次。
产业园区配套建设项目(一期)城南互通至板溪物流快速通道工程 照明施工图说明
照明工程设计说明1、设计依据1.1设计合同及委托书1.2《城市道路工程设计规范》CJJ37-2012 （2016版）1.3《城市道路照明设计标准》CJJ45-20151.4《低压配电设计规范》GB 50054-20111.5《供配电系统设计规范》GB50052-20091.6《2OkV及以下变电所设计规范》GB50053-20131.7《LED城市道路照明应用技术要求》GB T31832-20151.8《建筑物防雷设计规范》GB50057-20101.9《建筑机电工程抗震设计规范》GB50981-20141.10《城市道路照明工程施工及验收规程》CJJ89-20121.11《电气装置安装工程接地装置施工及验收规范》GB50169-20161.12道路专业提供的道路相关平面图和横断面图2、工程概况本项目起于起于渝湘高速城南互通附近，接正在实施的酉阳钟多镇至渤海快速通道延伸段工程，沿原国道319半幅加宽改建，在板溪附近利用渝湘高速既有桥下空间下穿渝湘高速，止于板溪工业园区，接园区内已建城市道路，里程约4. 679公里，采用二级公路（设计速度40Km∕h）标准设计，兼顾市政功能，路基宽度19m,由双向四车道+局部人行道（总宽度19m）组成，沥青殓路面。
3、设计内容本次设计范围包括上述路段的以下内容：（1）道路照明系统（2）安全接地系统4、照明供电系统设计本工程用电负荷为三级负荷，计算容量20OkW,照明供电利用酉阳县城南互通至板溪物流快速通道1#、2#、3# 125kVA箱式变电站路灯箱变供电。
低压出线采用220/38OV电压，三相五线制配电。
无功补偿：LED灯单灯功率因数较高，要求达到0.9以上，配电系统采用低压集中补偿，补偿后低压系统的功率因数达到0. 92以上。
工程前期照明控制方式采用时钟控制和手动相结合，并预留接口：后期接入城市路灯管理处的三遥控制。
采用的LED灯具备可调光功能，调光设备集成在LED单灯电路板处，根据当地实际情况设置多个时控段，对灯其回路降压运行，通过降压运行降低夜间灯具亮度，要求控制器具有100%、70%和50%三档调光，根据时段进行调光，以实现不同车流量和人流量的不同照度要求，达到节能的目的。
某工厂车间照明设计图（含设计说明）
莲花滩河16号路项目照明施工图设计说明
莲花滩河16号路项目 照明施工图设计说明(2)补充照明设计原则，即：灯具、灯杆的外观、颜色、以及路灯控制方式，与 周边道路(如14号路、15号路等)保持一致，路灯控制纳入14号路1#箱变。
回复：按审查意见修改，详见说明11.3.4、说明IL 3. 5。
(3)应明确16号路的路灯接入15号路照明供电回路的接入方式。
不同接入方式 的照明干线和接地干线量是不同的。
回复：按审查意见明确为在15号路、16号路交叉口顺接15号路照明回路，详见 说明11.2. 3β(4)补充路灯采用可调式剩余电流保护装置进行漏电保护。
回夏：按审查意见修改为可调式剩余电流保护装置。
(5)应将《重庆高新区城市道路交通设计导则》纳入设计依据。
回复：按审查意见补充，详见说明1.6.4。
施工图设计阶段须修改完善的意见I(1)文字用语不要出现“应“、“宜”这样的规范/标准用语，设计了什么就写什 么。
回复：按审查意见修改。
(2)删除与本设计不相关的内容，如箱变设计等。
回复：按审查意见修改，删除无关内容。
2工程概况及设计范围 2.1项目概况西永组团莲花滩河16号路设计起于与大学城南路交叉口，设计终点终止于与规划道路 交叉口。
道路等级为城市支路，标准路幅宽度为16m=4m (人行道)+8m (车行道)+4m (人设计依据(1)设计合同及委托书 (2)《城市道路工程设计规范》CJJ37-2012 (2016版)(3)《城市道路照明设计标准》CJJ45-2015(4)《LED 城市道路照明应用技术要求》GBT31832-2015 (5) 《低压配电设计规范》GB 5(X)54-2011 <6) 《供配电系统设计规范》GB5∞52-2009(7) 《2OkV 及以下变电所设计规范》GB50053-2013 (8) 《建筑物防雷设计规范》GB50057-2010 (9)《电力工程电缆设计标准》GB 50217-2018(10)《并联电容器装置设计规范》GB 50227-2017 (11)《建筑设计防火规范(2018年版)》GB50016-2014 (12)《城市道路交通工程项目规范》GB 55011-2021 (13)《建筑抗震设计规范》GB50011-2019(14)《重庆市市政工程施工图设计文件编制技术规定(2017年版)》 (15)《重庆高新区城市道路交通设计导则》2020.11 (16)道路专业提供的道路相关平面图和横断面图(17)初步设计审查意见及执行情况初步设计阶段建议修改完善的意见：(1)城市支路车行道照度均匀度规范最小值应为0.3。
电力、照明施工图设计说明
电力、照明施工图设计说明电力、照明施工图设计说明 1 .项目概况:本项目为晶诚科技园晶圆厂项目，本期工程有3个子项目组成：3号建筑（芯片厂房)、4号建筑（综合动力站）、5号建筑(化学品库）。
2。
设计依据:2.1 主管部门和各市政主管部门批准出不设计文件及审批意见； 2。
2 甲方提供的施工图设计任务书、设计要求及市政条件资料; 2。
3 相关的会议纪要;2.4 国家和行业设计规范和标准；2。
4。
1 《供配电系统设计规范》GB50052-95 2.4。
2 《低压配电设计规范》GB50054—95 2.4。
3 《通用用电设备配电设计规范》GB50055—93 2。
4.4 《建筑设计防火规范》GB50016-2006 2。
4.5 《洁净厂房设计规范》GB50073—20012.4.6 《民用建筑电气设计规范》JGJ/T16-92 2。
4.7 《爆炸和火灾危险环境电力装置设计规范》GB5008—92 2。
4.8 《建筑物防雷设计规范》GB50057—94（2000年版) 2。
4.9 《锅炉房设计规范》GB50041—922。
4。
10 《电力工程电缆设计规范》GB50217-94 2。
4.11 《建筑照明设计标准》GB50034-2004 2。
4。
12 《消防安全标志设置要求》GB15630—1995 2。
4。
13 其他有关国家及地方的现行规程、规范; 2.4。
14 国家有关的电气装置施工及验收规范;2。
4.15 其他有关设计中提及的规程、规范;2。
4。
16 各专业提供的设计条件;3。
设计范围及内容：本设计包括项目4号建筑的电力、照明、接地设计。
具体范围参见包定义和本包图纸，包定义文件和本报图纸定义范围发生矛盾时，应以图纸为准。
4。
用电负荷电压等级和负荷级别：4.1 用电负荷电压等级为：~220/380v；～120/208v;～100v(1？）. 4。
2 负荷级别:消防负荷为一类；其他为三类。
5. 配电系统设计:5.1 低压配电系统采用交流50Hz,三相四线制配电线系统，接地形式采用TN-S 系统。
高速拓宽改造工程大云立交工程K0+000—K4+180段照明施工图设计说明
高速拓宽改造工程-大云立交工程（KO+000—K4+180段）照明施工图设计说明一、工程概况本工程为渝武高速拓宽改造工程，其中大云立交工程（K0-K4+180段）渝武高速主线起于金开大道，向北延伸止于K4+180处，路线全长4180m,设计速度80Km∕h,等级为城市快速路，两侧对称拓宽为双向10车道（近期建成后渝武仍然采用高速运行模式，根据高速交管部门要求仍然需要保留应急停车道，因此近期采用画线方式对渝武主线拓宽段最外侧3. 5m宽车道画为应急车道，远期按城市快速路模式运行时将应急车道调整为车行道，沿线相交立交按远期主线双向十车道进行设计），标准路幅宽度41. 5m,主要构筑物包括拼宽桥3座，还建车行桥1座。
道路车行道路面均为沥青路面，按城市快速路进行道路路灯照明设计。
被交路金州大道改造段西起黄竹路，东接金州大道与星光大道延伸段节点立交，改造段长度1738. 243m,设计速度50Km∕h （远期快速路80Km∕h）,等级为城市主干路，双向6车道，标准路幅宽度28m。
大云立交为渝武高速与金州大道的相交节点，包括新建匝道13条，总长7999.352m。
主要构筑物包括新建桥梁11座总长Illm （含人行天桥1座），车行地通道1座，人行地通道2座。
二、设计依据及技术标准1 .《城市道路工程设计规范》CJJ37-2012 （2016年版）2 .《城市道路照明设计标准》CJJ45-20153 .《低压配电设计规范》GB50054-20114 .《供配电系统设计规范》GB50052-20095 . ≪20kV及以下变电所设计规范》GB 50053-20136 .《建筑物防雷设计规范》GB50057-20107 .《电气装置安装工程接地装置施工及验收规范》GB 50169-20168 .《城市道路照明工程施工及验收规程》CJJ89-20129 .《电力工程电缆设计标准》GB 50217-201810 .《LED城市道路照明应用技术要求》GB/T 31832-201511 .《城市景观照明设施防雷技术规范》QX/T21-201312 .《建筑设计防火规范》GB50016-2014 （2018年版）13 .《消防应急照明和疏散指示系统技术标准》GB51309-201814 .《火灾自动报警系统设计规范》GB50116-201315 .设计合同及委托书16 .业主提供的道路专业的相关资料及图纸。
照明专项工程施工设计方案
.. 大足区棠香至玉龙快速通道工程龙水至玉龙段照明工程专项施工方案编制人：复核人：审核人：重庆市公路工程（集团）股份有限公司大足区棠香至玉龙快速通道工程龙水至玉龙段项目经理部.. 2016年4月.. . ...目录一、编制依据 (1)二、工程概况 (1)三、人员、设备及组织机构 (2)四、施工进度计划及主要工程数量 (3)五、施工图设计说明 (5)六、照明工程施工方案 (10)七、质量控制措施 (17)八、安全保障措施 (18)九、环境保护措施 (20)一、编制依据（1）由广西壮族自治区交通规划勘察设计研究院提供的《两阶段施工设计图》。
（2）《城市道路照明工程施工及验收规程》CJJ89-2012（3）《电气装置安装工程电缆线路施工及验收规范》GB50168-2006（3）《电气装置安装工程接地装置施工及验收规范》GB50169-2006（4）《电气装置安装工程低压电气施工及验收规范》GB50254-2006（5）《1kV以下配线工程施工与验收规范》GB50575-2010（6）《建筑物防雷工程施工与质量验收规范》GB50601-2010（7）《施工现场临时用电安全技术规范》JGJ46-2005(8)《大足区棠香至玉龙快速通道工程龙水至玉龙段总体施工组织设计》。
二、工程概况路线起于龙水镇，经廖家院子、雷家院子、长沙村、新院子、余家院子，止于砖房子，终点接三环高速大足出口。
龙水湖连接线起于主线K4+467.3，终点接龙水湖酒店大门处龙花路。
双桥经开区连接线起于主线K6+409.3，终点接双桥经开区在建东环路终点。
主线起止桩号为K0+000-K7+271，全长7.271公里，路基宽度为50.0m；主线照明工程设置在两边花台位置，龙水湖连接线止桩号为K0+000-K1+407，长1.407公里，路基宽度为50.0m；双桥经开区连接线止桩号为K0+000-K3+211，长3.211公里，路基宽度为44.0m。
室外照明设计规范说明
室外照明设计说明1、此图为-小区室外亮化设计施工图，设计范围包括小区基本照明（含安全照明和功能照明）的景观照明。
2、供电和配电(1)室外照明采用TN低压供电系统，照明控制箱(分控点）的布置的原则需考虑供电半径和电源到末端受电点所必需控制的电压降，避免因欠电压造成灯具不能正常运作。
《供配电系统设计规范》GB50052—98中，规定在正常运行情况下，道路照明末端处电压允许偏差为+5％，-10％。
(2)照明控制箱出线，可由相同的一个或几个回路供电。
合理配置相序，尽量做到三相平衡。
(3)配电箱供电出线截面一般不宜大于35mm2。
以气体放电灯为主要负荷的照明供电线路，在三相四线配电系统中，中性线截面应按最大一相电流选择，不小于相线截面。
(4)道路照明采用地下直埋电缆。
配电线路直埋散热好，载流能力高，且由于电缆各芯间的分布电容并联在线路上，可提高自然功率因数，同时不受气候影响，减少外力破坏，提高供电可靠性。
3、导线截面选择的计算室外照明电缆截面选择，应以计算电流和电压降二者指标综合确定。
以计算电流确定导线允许载流量，基本确定导线截面；进行线路电压损失计算，可使线路在符合规划的前提下，线路具有一定的裕度，线路截面选择应做到经济合理。
(1)按允许载流量选择导线截面时，照明负荷可按长期工作制负荷考虑，即IN=Kt·Ial>Ic式中 Ial—导线长期允许工作电流值，AIN—径校正后导线长期额定电流，AIC—计算电流，AKt—校正系数。
(2)电压降计算采用负荷矩计算方式，各公式计算结果，必须以最不利的亮化组合方式作为选择供电线路截面的依据。
不用线路电压损失计算方法：(终端负荷用负荷矩Kw．Km表示) ①两线线路(单相，两相无零线或直流线路) △U％≈6*△Up％*p*L ②三相四线和三相三线线路△u％=△Up％*P*L ③两相带零线三线线路△U≈2．25*△Up％*P*L 式中△u％一电压损失百分值，％△Up％——三相线路每一千瓦，公里的电压损失百分数，△u％kw．km P—有功负荷，Kw L—线路长度，Km 式中功率P取值：①对于负荷沿途基本分布均匀的基本照明和负荷间有一定距离，但功率值较均匀的景观照明，可近似按三相平衡均匀负荷计算。
