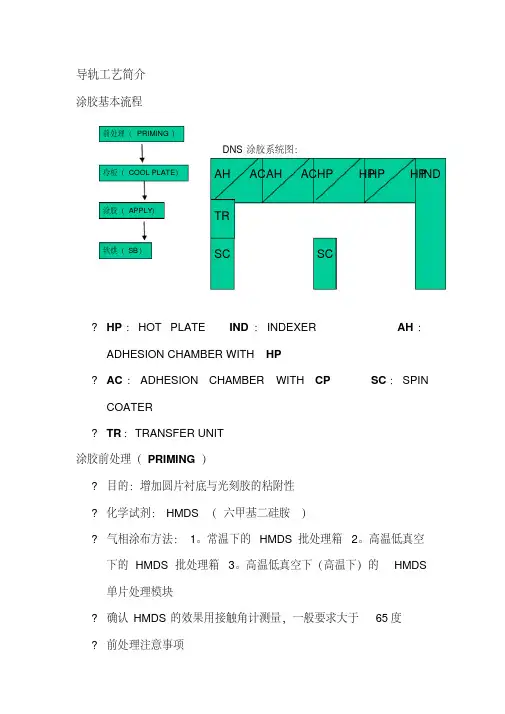

导轨工艺简介涂胶基本流程• HP ：HOT PLATE IND ：INDEXER AH ：ADHESION CHAMBER WITH HP• AC ：ADHESION CHAMBER WITH CP SC ：SPIN COATER• TR ：TRANSFER UNIT涂胶前处理（PRIMING ）• 目的：增加圆片衬底与光刻胶的粘附性• 化学试剂：HMDS （ 六甲基二硅胺 ）• 气相涂布方法：1。
常温下的HMDS 批处理箱 2。
高温低真空下的HMDS 批处理箱 3。
高温低真空下（高温下）的HMDS 单片处理模块• 确认HMDS 的效果用接触角计测量，一般要求大于65度 • 前处理注意事项• 来片衬底必须是干净和干燥的• HMDS 处理后应及时涂胶• HMDS 处理不能过度• 安全使用HMDS涂胶（COATING ）• 影响光刻胶厚度和均匀性的主要参数：• 环境温度• 环境湿度• 排风净压力• 光刻胶温度• 光刻胶量• 旋转马达的精度和重复性• 回吸量• 预旋转速度，预旋转时间，最终旋转速度，最终旋转时间，最终旋转加速度软烘 （ SOFTBAKE ）3 1 N2 INHMDSV APOR软烘目的：•去除光刻胶中的溶剂•增加粘附性•提高E0的稳定性•减少表面张力软烘方法：•热对流烘箱•红外线辐射•接触式（接近式）热版•软烘的关键控制点是温度和时间显影前烘焙（PEB）•目的：降低或消除驻波效应•PEB温度一般要求比软烘高15-20度•PEB一般采用接触式或接近式热板烘焙•PEB的关键控制点是温度与时间显影（DEVELOPER）目的：简单的说就是去除已曝光部分的光刻胶显影方法：•浸润显影（IMMESRSION）•喷雾显影（SPRAY）•静态显影（PUDDLE）影响显影的因素：•显影液成份•显影液温度•环境温度•环境湿度•显影液量•显影方式•程序坚膜（HARDBAKE）•目的：•去除残余的显影液，水及有机溶剂•提高粘附性•预防刻蚀时胶形貌变形•方法：•接触式或接近式热板•DUV•控制关键点是温度和时间光刻胶工艺•确定光刻胶厚需考虑的几个因素：•圆片表面的形貌•显影损失的胶厚•刻蚀损失的胶厚•屏蔽注入所需胶厚•无针孔所需胶厚光刻胶工艺控制•光刻胶厚度及极差•颗粒•光刻胶缺陷•胶量•排风•热板温度•显影液量•显影均匀性•E0驻波效应（STANDING WA VE）驻波效应原理：由于入射光与反射光产生干涉使沿胶厚的方向的光强形成波峰和波谷产生的降低或消除驻波效应的两种方法：•PEB•加抗反射层：用有机(TARC/BARC)&无机材料(TIN)NO PEB PEBTRACK工艺简介摘要本文简要介绍关于涂胶、显影工艺的一些相关内容。
5.Track 工艺技术介绍
pattern，这个 pattern的作用就是保护在它下面薄膜，使其在
下一道刻蚀工序中不被刻蚀掉，从而最终在薄膜上形成我们所需 要的TFT pattern.
Coat & Exposure
Copyright BOE Technology Group
Development TFT Panel
Glass (After Thin Film)
‹#›
B2 Project Team
概述
3. 光刻与整个阵列的关系 3.1 光刻工序在整个阵列工序中起着承上启下的作用，它和其他两个阵 列工序一样，光刻工序使用5MASK（或4MASK）工艺处理玻璃基板 3.2 每次曝光形成一个层，共5（或4）层，最后叠加形成最终的TFT pattern 。
玻璃基板
Copyright BOE Technology Group
‹#›
B2 Project Team
概述
(2) 曝光Exposure
通过Mask的遮光作用，有选择性的将光刻胶感光，此过程通过曝 光机来实现
Exposure
mask
Copyright BOE Technology Group
‹#›
B2 Project Team
•
•
Copyright BOE Technology Group
‹#›
B2 Project Team
Bake
② Cooling Plate (CP)：
• • CP用于对玻璃基板进行冷却处理 Cooling plate中采用冷却循环水进行热交 换，玻璃基板与plate之间距离为0.3mm， 采用热辐射的形式冷却。 玻璃基板进入CP后首先放臵于Lift pin(12 支)上，此时Lift pin处于待机位臵，一段 时间后Lift pin变换到Bottom位臵。 （急剧的温度变化会损伤玻璃基板） CP由冷却循环水进行温度调节。
光刻机的高精度光刻胶显影工艺控制
光刻机的高精度光刻胶显影工艺控制光刻机（Photolithography Machine）是一种在集成电路制造中广泛使用的工艺设备，通过使用光刻胶（Photoresist）来进行精确的图案显影以实现高精度的芯片制造。
光刻机的高精度光刻胶显影工艺控制是保证芯片质量和制程稳定性的关键环节。
本文将就光刻机高精度光刻胶显影工艺控制进行分析和讨论。
一、光刻胶的特性与选择1. 光刻胶的特性光刻胶是一种特殊的化学物质，其关键特性包括光敏感性、显影性、机械和化学强度等。
光敏感性决定了光刻胶对于特定波长的光是否敏感，显影性决定了光刻胶在显影液中的溶解性，而机械和化学强度则影响了光刻胶的稳定性和耐久性。
2. 光刻胶的选择在选择光刻胶时，需根据具体工艺要求和芯片设计等因素进行综合考虑。
一般来说，高精度光刻胶应具备以下特点：高分辨率、低缩胀、低残余、优良的可刻性等。
根据光刻胶的特性和制程需求，可以选择正胶、负胶或双胶等不同类型的光刻胶。
二、光刻胶显影工艺参数控制光刻胶显影工艺参数的合理控制对于光刻胶图案的清晰度和精度至关重要。
常见的光刻胶显影工艺参数包括曝光能量、曝光时间、显影液的浓度和温度等。
1. 曝光能量和曝光时间曝光能量和曝光时间是光刻胶显影工艺中最关键的参数之一。
曝光能量的大小决定了图案的清晰度和解析度，而曝光时间则直接影响到光刻胶显影的效果。
合理调节曝光能量和曝光时间可以实现光刻胶的最佳曝光效果，保证图案的精度。
2. 显影液的浓度和温度显影液的浓度和温度也是影响光刻胶显影效果的关键参数。
显影液的浓度决定了显影速度和显影比例，而温度则影响到显影液的活性和反应速度。
良好的显影液浓度和温度控制可以确保光刻胶的清晰显影，避免产生过渡带和残留物等问题。
三、高精度光刻胶显影工艺控制的挑战与解决方案在实际生产中，光刻胶显影工艺控制存在一定的挑战和难点。
其中主要问题包括显影不均匀性、曝光能量分布不均匀等。
1. 显影不均匀性的挑战显影不均匀性是光刻胶显影工艺中最常见的问题之一。
track光刻胶显影工艺
TRACK工艺简介潘川2002/1/28摘要本文简要介绍关于涂胶、显影工艺的一些相关内容。
引言超大规模IC对光刻有五个基本要求，即：高分辨率、高灵敏度、精密的套刻对准、低缺陷和大尺寸上的加工问题（如温度变化引起晶圆的胀缩等）。
这五个基本要求中，高分辨率、高灵敏度和低缺陷与涂胶、显影工艺有很密切的关系。
第一节涂胶工艺1光刻胶光刻胶主要由树脂（Resin）、感光剂（Sensitizer）及溶剂（Solvent）等不同材料混合而成的，其中树脂是粘合剂（Binder）, 感光剂是一种光活性（Photoactivity）极强的化合物，它在光刻胶内的含量和树脂相当，两者同时溶解在溶剂中，以液态形式保存。
除了以上三种主要成分以外，光刻胶还包含一些其它的添加剂（如稳定剂，染色剂，表面活性剂）。
光刻胶分为正胶和负胶。
负胶在曝光后会产生交联（Cross Linking）反应，使其结构加强而不溶解于显影液。
正胶曝光后会产生分解反应，被分解的分子在显影液中很容易被溶解，从而与未曝光部分形成很强的反差。
因负胶经曝光后，显影液会浸入已交联的负性光刻胶分子内，使胶体积增加，导致显影后光刻胶图形和掩膜版上图形误差增加，故负胶一般不用于特征尺寸小于的制造。
典型的正胶材料是邻位醌叠氮基化合物，常用的负胶材料是聚乙稀醇肉桂酸酯。
CSMC-HJ用的是正性光刻胶。
在相同的光刻胶膜厚和曝光能量相同时，不同光刻胶的感光效果不同。
在一定的曝光波长范围内，能量低而感光好的胶称为灵敏度，反之则认为不灵敏。
我们希望在能满足光刻工艺要求的情况下，灵敏度越大越好，这样可减少曝光时间，从而提高产量。
2涂胶涂胶是在结净干燥的圆片表面均匀的涂一层光刻胶。
常用的方法是把胶滴在圆片上，然后使圆片高速旋转，液态胶在旋转中因离心力的作用由轴心沿径向飞溅出去，受附着力的作用，一部分光刻胶会留在圆片表面。
在旋转过程中胶中所含溶剂不断挥发，故可得到一层分布均匀的胶膜。
涂胶过程有以下几个步骤：1.1涂胶前处理（Priming）：要使光刻胶精确地转移淹膜版上的图形，光刻胶与圆片之间必须要有良好的粘附。
光刻胶显影方式
光刻胶的显影方式通常有两种：正显和负显。
1.正显（Positive Photoresist）：
在正显光刻胶中，曝光后的区域变得更加溶解性，因此经过显影处理后，被曝光的区域会被去除，而未曝光的区域则保留下来。
正显光刻胶的显影步骤如下：
●曝光：将光刻胶暴露于紫外光下，通过掩模或激光照射等方式，使光刻胶在特定区
域发生化学或物理变化。
●显影：将曝光后的光刻胶浸泡在显影液中，使暴露区域的光刻胶被溶解或去除。
●漂洗：用去离子水清洗显影液残留的光刻胶和化学物质，以防止对后续工艺产生干
扰。
2.负显（Negative Photoresist）：
在负显光刻胶中，曝光后的区域变得较不溶解，因此经过显影处理后，被曝光的区域保留下来，而未曝光的区域则被去除。
负显光刻胶的显影步骤如下：
●曝光：将光刻胶暴露于紫外光下，通过掩模或激光照射等方式，使光刻胶在特定区
域发生化学或物理变化。
●显影：将曝光后的光刻胶浸泡在显影液中，使未曝光区域的光刻胶被溶解或去除。
●烘干：对显影后的样品进行烘干，以去除残留的显影液，确保光刻胶在后续工艺中
的稳定性。
这两种显影方式根据曝光后光刻胶的化学和物理特性来决定哪些区域被保留或去除。
选择正显还是负显取决于具体应用和需要实现的图案结构。
光刻与刻蚀工艺
洁净室（1）
洁净室（2）
洁净室的等级定义方式：
（1）英制系统：
• 每立方英尺中直径大于或等于0.5um的尘埃粒子总数 不准超过设计等级数值。
（2）公制系统
• 每立方米中直径大于或等于0.5um的尘埃粒子总数不 准超过设计等级数值（以指数计算，底数为10）。
湿法去胶
• 有机溶液去胶
–不腐蚀金属，去除Al上的光刻胶需用有机溶剂
• 无机溶液去胶
干法去胶
• 等离子体将光刻胶剥除 • 刻蚀效果好，但有反应残留物玷污问题，故与湿法腐蚀搭配使
用
lithography
Introduction 光刻
洁净室 工艺流程 光刻机
• 分辨率－曝光光源 • 套准
怎样才算涂的好？
膜厚均匀，正胶<2%，负胶<5%
涂胶-----转速Vs膜厚
转速Vs膜厚
其中：T表示膜厚，S表示转速；从上式可以看出， 光刻胶的膜厚与旋转速度的平方根成反比。
2、前烘（softbake）－－再次改善光刻胶粘附性
目的
去除胶内的溶剂，提高胶的粘附力
提高胶的抗机械摩擦的能力 减小高速旋转形成的薄膜应力
条件:
温度 ：90 to 120 ℃ 时间：60s to 120s
2、前烘（softbake）－－再次改善光刻胶粘附性
前烘不足
光刻胶与硅片黏附性变差 因光刻胶中溶剂含量过高致使曝光的精确度下降
前烘过量
延长时间，产量降低 过高的温度使光刻胶层的粘附性会因光刻胶变脆而降
曝光光源
超细线条光刻技术
甚远紫外线(EUV) （13.4nm) 电子束光刻 (波粒二相性，更多显示粒子性）
快速光刻胶显影技术的研究与开发
快速光刻胶显影技术的研究与开发光刻胶是微电子工业生产过程中不可或缺的关键材料之一。
它主要是用来制作半导体芯片、光学器件和微机电系统等微细结构的传统工艺之一。
快速光刻胶显影技术是涂覆和制作芯片、显示器等微型装置时必不可少的关键技术，对行业发展具有关键性意义。
近年来，全球各国都在不断地加强对快速光刻胶显影技术的研究和开发，提高制造工艺与生产效率。
一、快速光刻胶显影技术概述快速光刻胶显影技术是一种影响半导体工艺和生产效率的关键技术。
其主要作用是商用透明膜（比如尺寸为6英寸、220mm×160mm）上刻上微细图案，这些图案的大小仅为数微米、纳米量级。
这些图案就是用来形成微细结构的零件和元件，从而制造出高性能的半导体芯片和精密仪器设备。
二、快速光刻胶显影技术落地的前景近年来，人们对半导体芯片和微机电系统的需求日益增加，而快速光刻胶显影技术的出现为这些领域的发展提供了新的推动力。
由于光刻胶在微细加工过程中的重要作用，其应用领域已经逐渐延伸到电子类、通信类、光学类、医疗类、生物类、航空航天类等许多领域。
三、快速光刻胶显影技术的几种方法1.减少显影时间：主要是利用化学方法来实现。
即通过一定浓度的化学物质来反应，快速溶解光刻胶，从而达到快速显影的目的。
2.利用氢氧化钙进行：利用氢氧化钙处理光刻胶表面，使之变得更加容易显影。
3.利用光刻胶自身特性进行：早期由于光刻胶分子自身的非均匀性很强，可以通过控制其局部性达到显影目的。
四、快速光刻胶显影技术的应用现状如今，快速光刻胶显影技术已经广泛地应用于半导体制造和集成电路生产、平板显示器、白炽灯、LCD显示屏等领域。
在半导体器件的制备过程中，以快速光刻胶显影技术为主的所谓微细芯片制造工艺，在晶圆制造、微机电系统制造等领域有广泛的应用和发展。
同时，该技术在家用电器、电子学、制造业、军事科技等领域的应用，也会进一步增加。
五、快速光刻胶显影技术面临的挑战和解决方式快速光刻胶显影技术也面临着一些挑战。
涂胶显影机工艺浅析
涂胶显影机工艺浅析作者：顾永田程虎李泽来源：《中国科技博览》2019年第07期[摘要]本文介绍了涂胶显影机的基本工艺流程，包括涂底胶、烘烤、冷板等工艺流程，在实际应用中，大部分都是基本流程的变异或者选项。
[关键词]涂胶显影机、工艺、烘烤、冷板中图分类号：TN305 文献标识码：A 文章编号：1009-914X（2019）07-0096-041 引言光刻工艺过程和胶卷相机比较接近，是一种多步骤图形转移过程。
光刻过程把光罩（Mask）上的图形转到晶圆（wafer）上，由涂胶显影机（Track）和光刻机（Scanner）共同完成的，是芯片制造过程中最重要的工序之一。
涂胶显影机（Track）的作用相当于制作和冲印胶卷，而光刻机（Scanner）的作用相当于照相机按快门照相（图1）。
本文中重点探讨涂胶显影机（Track）的工艺过程。
2 工艺流程涂布显影机的基本流程：涂底胶（HMDS）→冷板（Cooling Plate）→涂光刻胶旋涂（Spin COT）→软烘烤（Soft bake or PAB）→冷板（Cooling Plate）→曝光（Exposure）→曝光后烘烤（Post Exposure Bake）→冷板（Cooling Plate）→显影（Developer）→硬烘烤（Hard Bake）→冷板（Cooling Plate），以上工艺流程是一个基本的流程，然而，大部分都是基本流程的变异或者选项。
2.1表面处理涂底胶（HMDS）：底胶通过化学反应把晶圆表面由亲水性（Hydrophilic）改变为疏水性（Hydrophobic），进而保证晶圆与光刻胶的良好粘接。
目前广泛使用的HMDS （hexamethyldislazane）是六甲基二硅胺烷（（CH3） 3SiNHSi（CH3） 3），将硅片表面的亲水性氢氧根（OH）通过化学反应置换为疏水的OSi（CH3） 3。
HMDS有旋转和蒸气两种涂布方式，HMDS在wafer表面只需要几个分子的厚度，旋转方式HMDS的耗量大，而蒸气式用很少的量就可完成，这里只介绍蒸气式的工作原理。
