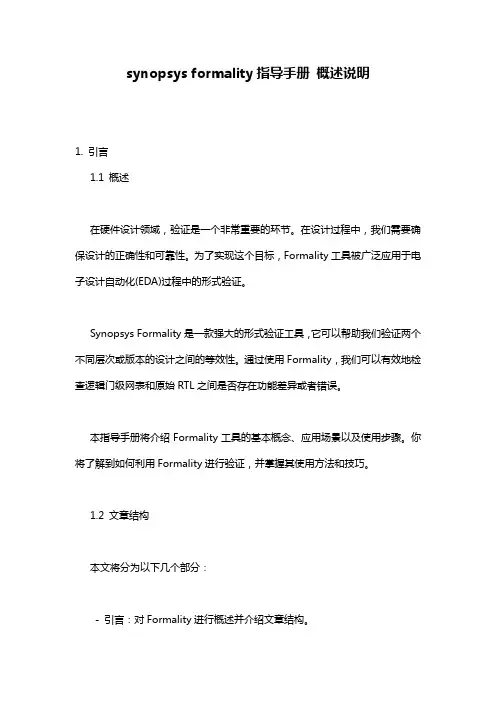

synopsys formality指导手册概述说明1. 引言1.1 概述在硬件设计领域，验证是一个非常重要的环节。

在设计过程中，我们需要确保设计的正确性和可靠性。

为了实现这个目标，Formality工具被广泛应用于电子设计自动化(EDA)过程中的形式验证。

Synopsys Formality是一款强大的形式验证工具，它可以帮助我们验证两个不同层次或版本的设计之间的等效性。

通过使用Formality，我们可以有效地检查逻辑门级网表和原始RTL之间是否存在功能差异或者错误。

本指导手册将介绍Formality工具的基本概念、应用场景以及使用步骤。

你将了解到如何利用Formality进行验证，并掌握其使用方法和技巧。

1.2 文章结构本文将分为以下几个部分：- 引言：对Formality进行概述并介绍文章结构。

- 正文：详细介绍Formality工具及其相关内容。

- Formality基本概念：解释Formality中涉及到的关键概念和术语。

- Formality的应用场景：探讨使用Formality解决哪些问题以及在哪些情况下选择使用该工具。

- 使用Formality进行验证的步骤：分步骤介绍如何使用Formality进行验证。

- 结论：总结本文的主要内容，并指出Formality在硬件验证中的重要性和前景。

1.3 目的本指导手册的目的是为读者提供对于Formality工具的全面理解。

通过阅读本文，读者将能够了解Formality在形式验证中的基本概念、功能和应用场景，从而能够更好地应用该工具来提高硬件设计的准确性和可靠性。

2. 正文Formality是Synopsys公司开发的一款形式验证工具，它旨在为硬件设计工程师提供一种高效且可靠的形式验证解决方案。

Formality通过比较两个逻辑设计的等效性来进行验证，确保电路实现与规范之间不存在功能差异或逻辑错误。

Formality作为一种形式验证工具，在电路设计领域中有着广泛的应用。

synopsys产品线介绍.docx

Synopsys产品线介绍目录DC Ultra (1)DesignWare Library (DesignWare库) (2)DFT Compiler (2)TetraMAX ATPG (3)Apollo-II (3)Star-RCXT (4)Hercules (4)PrimeTime (5)VCS (5)Vera (6)LEDA (6)Cosmos-Scope (7)DC UltraDesign Compiler的最高版本在Synopsys软件中完整的综合方案的核心是DC UltraTM，对所有设计而言它也是最好级别的综合平台。

DC Ultra添加了全面的数据通路和时序优化技术，并通过工业界的反复证明。

DC Ultra具有独特的优化技术，能满足今天设计的各种挑战。

DC Ultra提供快速的具有先进水平的数据通路优化技术，能建立快速关键路径时序。

另外，DC Ultra采用后布局和优化布线技术，易于较快达到时序收敛。

DC Ultra已在工业界确立了领先地位，DC Ultra综合引擎能提供DC Expert 所有的功能，以及它的独特的优点。

能与DC Ultra共同工作的软件有路径综合、测试综合和功耗优化、静态时序和功耗分析，以及经验证的、高性能Design Ware库。

这是经过验证的技术独特的集成，形成一个完整的综合解决方案，能在最短的时间里满足用户所有的设计挑战。

●对数据通路设计的面积和时序方面，提交最好质量的设计结果●对时序要求很高的设计, 提供最好的电路性能●与测试和功耗综合紧密结合，以提供最高的设计效率，并致力于实现所有综合的目标●对那些需要多次反复设计流程才能达到时序收敛的设计，通过提供和布局布线环境的紧密衔接，有助于快速实现设计的多时序收敛●来自于超过50个硅片和库的供应商可应用的大于500个综合库DesignWare Library (DesignWare库)DesignWare Library包含了最常用的结构以外的IP，这对于设计开发ASIC和SOC来讲是必要的。

常用synopsys _dc命令详解

重要参数：工艺库，目标库，标志库等等。要在.synopsys_dc.setup 上设置好这些参数。而.synopsys_dc.setup 要在三个目录下有说明，一个是 synopsys 的安装目录，一个是用户文件夹，最后一个是工程目录。由后一个设置覆盖前一个文件。
参数包括：search_path, target_library, link_library, symbol_library
1.45 综合时不想使用某些库单元进行 mapping，怎么办？使用 set_dont_use 命令
/******** Part 2 Compile stategy **************/
2.1 约束一个设计分为几个方面? 总的分为，面积约束和时序约束。
2.2 面积约束ference 是多个子设计例化的通称，port 是 design 的输入输出，pin 是 cell 的输入输出。
1.20 什么叫 start point 和 end point?
这两个概念是 DC 中 path 概念的起始点和终点。起始点可以是 input 和 FF 的 clk 终点可以是 FF 的 data 和 output。
2.10 如何对当前设计的端口外部条件进行约束？端口的外部条件包括输入驱动大小，输出负载的大小，扇出大小。
2.11 输入端口被多大的驱动所驱动？可以使用 set_dirive 和 set_driving_cell
2.12 输出端口要驱动多大的负载？使用 set_load 对输出电容值进行约束，单位根据工艺库的 define 所定。
2.5 什么叫虚拟时钟约束？虚拟时钟是指在当前要综合的模块中不存在的物理时钟。比如，设计外的 DFF 的时钟。建立这样的时钟有益于描述异步电路间的约束关系。

synopsys ic compiler 介绍、安装、调试和设计流程

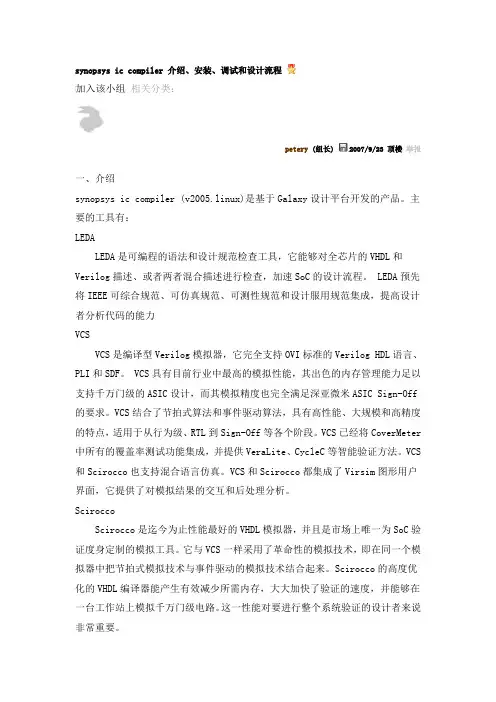

synopsys ic compiler 介绍、安装、调试和设计流程加入该小组相关分类：petery (组长) 2007/9/23 顶楼举报一、介绍synopsys ic compiler (v2005.linux)是基于Galaxy设计平台开发的产品。

主要的工具有：LEDALEDA是可编程的语法和设计规范检查工具，它能够对全芯片的VHDL和Verilog描述、或者两者混合描述进行检查，加速SoC的设计流程。

LEDA预先将IEEE可综合规范、可仿真规范、可测性规范和设计服用规范集成，提高设计者分析代码的能力VCSVCS是编译型Verilog模拟器，它完全支持OVI标准的Verilog HDL语言、PLI和SDF。

VCS具有目前行业中最高的模拟性能，其出色的内存管理能力足以支持千万门级的ASIC设计，而其模拟精度也完全满足深亚微米ASIC Sign-Off 的要求。

VCS结合了节拍式算法和事件驱动算法，具有高性能、大规模和高精度的特点，适用于从行为级、RTL到Sign-Off等各个阶段。

VCS已经将CoverMeter 中所有的覆盖率测试功能集成，并提供VeraLite、CycleC等智能验证方法。

VCS 和Scirocco也支持混合语言仿真。

VCS和Scirocco都集成了Virsim图形用户界面，它提供了对模拟结果的交互和后处理分析。

SciroccoScirocco是迄今为止性能最好的VHDL模拟器，并且是市场上唯一为SoC验证度身定制的模拟工具。

它与VCS一样采用了革命性的模拟技术，即在同一个模拟器中把节拍式模拟技术与事件驱动的模拟技术结合起来。

Scirocco的高度优化的VHDL编译器能产生有效减少所需内存，大大加快了验证的速度，并能够在一台工作站上模拟千万门级电路。

这一性能对要进行整个系统验证的设计者来说非常重要。

VeraVera验证系统满足了验证的需要，允许高效、智能、高层次的功能验证。

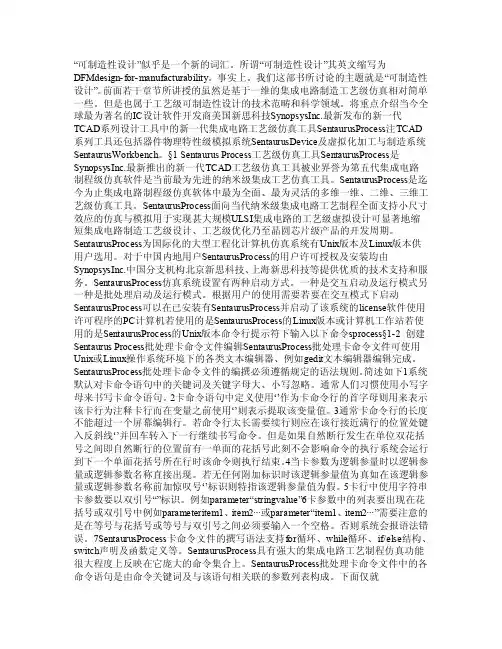

SynopsysSentaurusprocess工具介绍

“可制造性设计”似乎是一个新的词汇。

所谓“可制造性设计”其英文缩写为DFMdesign-for-manufacturability。

事实上。

我们这部书所讨论的主题就是“可制造性设计”。

前面若干章节所讲授的虽然是基于一维的集成电路制造工艺级仿真相对简单一些。

但是也属于工艺级可制造性设计的技术范畴和科学领域。

将重点介绍当今全球最为著名的IC设计软件开发商美国新思科技SynopsysInc.最新发布的新一代TCAD系列设计工具中的新一代集成电路工艺级仿真工具SentaurusProcess注TCAD 系列工具还包括器件物理特性级模拟系统SentaurusDevice及虚拟化加工与制造系统SentaurusWorkbench。

§1 Sentaurus Process工艺级仿真工具SentaurusProcess是SynopsysInc.最新推出的新一代TCAD工艺级仿真工具被业界誉为第五代集成电路制程级仿真软件是当前最为先进的纳米级集成工艺仿真工具。

SentaurusProcess是迄今为止集成电路制程级仿真软体中最为全面、最为灵活的多维一维、二维、三维工艺级仿真工具。

SentaurusProcess面向当代纳米级集成电路工艺制程全面支持小尺寸效应的仿真与模拟用于实现甚大规模ULSI集成电路的工艺级虚拟设计可显著地缩短集成电路制造工艺级设计、工艺级优化乃至晶圆芯片级产品的开发周期。

SentaurusProcess为国际化的大型工程化计算机仿真系统有Unix版本及Linux版本供用户选用。

对于中国内地用户SentaurusProcess的用户许可授权及安装均由SynopsysInc.中国分支机构北京新思科技、上海新思科技等提供优质的技术支持和服务。

SentaurusProcess仿真系统设置有两种启动方式。

一种是交互启动及运行模式另一种是批处理启动及运行模式。

根据用户的使用需要若要在交互模式下启动SentaurusProcess可以在已安装有SentaurusProcess并启动了该系统的license软件使用许可程序的PC计算机若使用的是SentaurusProcess的Linux版本或计算机工作站若使用的是SentaurusProcess的Unix版本命令行提示符下输入以下命令sprocess§1-2 创建Sentaurus Process批处理卡命令文件编辑SentaurusProcess批处理卡命令文件可使用Unix或Linux操作系统环境下的各类文本编辑器、例如gedit文本编辑器编辑完成。

EDA技术Synopsys公司STA工具PrimeTime介绍ppt课件

ASIC设计中心
PrimeTime命令
EDA技术实验
1 设计输入
PT不能读取RTL源文件，它是静态分析引擎，只能读取映射后的设计，包括db、verilog、 vhdl等格式的文件。 pt_shell> read_db –netlist_only <filename>.db
2018/11/15 2 ASIC设计中心
PT
EDA技术实验
PT是Synopsys的sign-off quality的STA 工具，是一个单点的全芯片、门级静态时序分析器。 PrimeTime工作在设计的门级层次，并且和Synopsys其它工具整合得很紧密。
2018/11/15
3
ASIC设计中心
2018/11/15
7
ASIC设计中心
PT进行时序分析的流程
EDA技术实验
进行时序分析：
在作好以上准备工作的基础上，可以对电路进行静态时序分析，生成constraint reports 和path timing reports。
2018/11/15
8
ASIC设计中心
PrimeTime的用户界面
读入设计（和库文件）链接顶层设计对必要的操作条件进行设置，这里包括了线上负载的模型、端口负载、驱动、以及转换时间等
2018/11/15
5
ASIC设计中心
PT进行时序分析的流程
EDA技术实验
指定时序约束（timing constraints）
定义时钟周期、波形、不确定度(uncertainty)、延时(latency) 指明输入输出端口的延时等
PT
EDA技术实验
基本特点和功能：
建立和保持时间的检查(setup and hold checks) 时钟脉冲宽度的检查门控时钟检查(clock-gating checks) recovery and removal checks unclocked registers 未约束的时序端点（unconstrained timing endpoints） multiple clocked registers 组合反馈回路（combinational feedback loops）基于设计规则的检查，包括对最大电容、最大传输时间、最大扇出的检查等。

Synopsys 实验系列11_物理验证_Hercules

内容
Hecules 概述 Hecules DRC
Hecules LVS
Hecules Explorer
Hercules DRC

DRC (Design Rule Check)
–
–
对IC 版图做几何空间检查，以确保线路能够被特定加工工艺实现是检查版图数据是否违反Foundry 的设计规则。
DRC (Design Rule Check)

Step1：继续输入命令hercules –C lvs.ev

Step2：生成mips.RESULTS和mips.LVS_ERRORS
文件
内容
Hecules 概述 Hecules DRC
Hecules LVS
Hecules Explorer

进入Exploer 界面指令：hxdrc hxlvs

Break up the antenna by shifting the net to a different metal layer.
另一种方法是把大片的金属线打断，放在另一层，如图所示。
Hercules ERC Flow

For a standard ERC flow, follow these steps: 1. Read in your input files (physical database and runset). 2. Run Hercules ERC. 3. Review the summary files. 4. Debug any errors; fix errors in Astro (antenna only).
Hercules 概述
对IC
版图做几何空间检查，以确保线路能够被特定加工工艺实现

synopsys formality工具的工作原理

synopsys formality工具的工作原理
Formality工具是一种静态形式化验证工具，用于验证硬件设
计中的等价性和功能正确性。

Formality工具的工作原理如下：
1. 输入处理：Formality工具从设计的RTL源代码和目标网表
中获取输入。

它还将读取指定的约束、特定的规范和目标等。

2. 优化：Formality工具将对输入进行优化，以简化设计结构
并提高验证效率。

它可以识别并删除冗余的逻辑，并应用一系列规则和算法来缩小设计。

3. 等价性检查：Formality工具会通过比较源代码和目标网表，验证其等效性。

它会检查所有的语义变化、优化和转换，以确保两者之间的行为一致。

4. 错误检测：如果Formality工具发现了有不一致的设计部分，它将生成错误报告，指示检查器发现了源代码和目标网表之间的等效性问题。

报告将包含有关问题的详细信息和调试建议。

5. 快速复核：如果源代码和目标网表之间的等效性已经验证过，Formality工具可以生成一个快速复核文件，以便在日后快速
重新验证设计的等效性。

通过这些步骤，Formality工具能够在不依赖仿真的情况下验
证设计的等效性和正确性。

它可以在RTL和后端设计之间进行综合和验证，提供了更加全面和准确的验证结果。

EDA技术_Synopsys公司逻辑综合工具DC介绍 part1

Synopsys北京联系电话：(010) 59860600 Synopsys上海联系电话：(021) 32204540 Synopsys深圳联系电话：(0755) 82519800 现有用户的Synplicity产品的技术支持也将合并入Synopsys的售后支持体系，您可通过以下方式获得及时的帮助: 热线电话: 800-820-0284 邮件: prchelp@ 或与您的客户经理联络. 无论过去还是将来，客户的成功都是我们企业文化中最重要的组成部分。我们将继续履行对客户的承诺，保证您与Synopsys的合作在未来得到充分的保护，并得到进一步的升华。请相信，我们将始终不渝地继续努力创新，为您已经采用的解决方案提供强有力的支持，并推出更新更好的技术、产品和服务。祝工作顺利、成功！ Synopsys中国 2008年5月
1)、DC的安装目录； 2)、用户的home目录； 3)、当前启动目录。
注意：后装载的启动文件中的设置将覆盖先装载的启动文件中的相同设置。
