燃气管道工程定向钻穿越
城镇燃气管道采用水平定向钻工法穿越普速铁路路基工程技术导则
![城镇燃气管道采用水平定向钻工法穿越普速铁路路基工程技术导则](https://img.taocdn.com/s3/m/ee0c856f30126edb6f1aff00bed5b9f3f90f7233.png)
城镇燃气管道采用水平定向钻工法穿越普速铁路路基工程技术导则城镇燃气管道穿越普速铁路路基工程技术导则,听起来好像很严肃的样子,其实呢,这里面可是有不少有趣的事情哦!今天小智就来给大家讲讲这个话题,让大家在轻松愉快的氛围中学习到一些知识。
我们要了解一下什么是水平定向钻工法。
简单来说,就是在地下挖一条隧道,让燃气管道从地下穿过,这样就不会影响到地面上的交通了。
这个方法听起来好像很简单,但是实际上可不是那么容易的事情。
因为地下的情况很复杂,有的时候会遇到坚硬的岩石,有的时候会遇到软泥巴,还有的时候会遇到地下水等等。
所以呢,要想成功地完成这个任务,就需要有一些特殊的工具和技术。
那么,这些特殊的工具和技术都有哪些呢?首先就是水平定向钻机。
这个机器长得像一个大型的吸尘器,它可以通过旋转和喷射水流的方式,将地下的泥土和岩石冲走,然后在另一端留下一个空洞。
接下来就是焊接技术了。
由于燃气管道是高压气体传输的载体,所以在焊接过程中必须保证其密封性和安全性。
因此,焊接工人需要使用高温高压的火焰将管道焊接在一起,并且还要进行严格的检测和测试,确保没有任何泄漏现象。
除了这些基本的技术之外,还有一些细节问题需要注意。
比如说,在挖掘过程中要尽量避免破坏地下的电缆和管道;在焊接过程中要注意防火和防爆;在施工完成后要及时清理现场垃圾等等。
这些看似不起眼的小问题,其实都是关系到工程质量和安全的重要因素。
最后呢,还有一个非常重要的问题就是要遵守相关的法律法规。
在进行城镇燃气管道穿越普速铁路路基工程技术导则的过程中,必须要符合国家的相关规定和标准,否则就会面临严重的法律后果。
因此呢,无论是从个人还是企业的角度来看,都要认真对待这个问题。
好了,今天的小故事就讲到这里啦!希望大家通过这个轻松幽默的故事能够更好地理解城镇燃气管道穿越普速铁路路基工程技术导则的重要性和必要性。
如果有什么不懂的地方或者建议,欢迎大家留言哦!。
燃气管道穿越工程中水平定向钻的施工技术
![燃气管道穿越工程中水平定向钻的施工技术](https://img.taocdn.com/s3/m/2e0cba9db1717fd5360cba1aa8114431b80d8e7e.png)
燃气管道穿越工程中水平定向钻的施工技术摘要:本文将探讨燃气管道穿越工程中水平定向钻的应用要点和优化策略,旨在为提升施工质量和效率,确保城市燃气供应的安全和可靠提供可行的解决方案。
关键词:燃气管道;穿越工程;水平定向钻燃气管道是城市能源供应的重要组成部分,而在城市中进行新建或改造燃气管道时,经常需要穿越各种地下和地面障碍物。
相比传统的开挖方式,水平定向钻施工技术具有降低对地面环境和交通的干扰、减少地表破坏、提高施工效率和降低施工风险等优势,在燃气管道穿越工程中具有重要的应用价值。
1.影响水平定向钻施工的风险因素1.1地下环境因素复杂的地质条件和地下障碍物增加了施工的难度和复杂性。
地下环境中的未知地下管线和设施给钻井路径选择和导向带来不确定性。
这些因素可能导致施工时间延长、工程进度延误,增加钻头磨损和设备故障率,进而增加施工成本和维修费用。
此外,不可预测的地下环境还可能导致安全风险,如钻头卡住、管道损坏等,可能导致事故发生。
1.2钻机停摆因素设备故障是常见的停摆因素之一,例如电气故障、液压系统故障和机械部件损坏等。
这都可能导致钻机无法正常运转,从而延误施工进度。
操作错误也会导致钻机停摆,例如不正确的操作顺序、不合理的工艺参数设置和误操作等。
此外,不良地质条件也是影响水平定向钻施工的停摆因素之一。
当遇到复杂的地质情况,如硬岩、充水层或松散地层时,钻机可能无法顺利进行钻进,需要采取其他措施来应对[1]。
1.3孔洞上部扰动因素在施工中需要穿越地面障碍物时,如公共建筑物、高速公路和铁路,存在大量人流活动,给孔洞施工带来困难。
人流密集可能导致地面过载和孔洞上部结构下沉,严重影响施工的安全性和稳定性。
此外,人流活动还可能引起地面振动,传导到孔洞上部,增加施工的不确定性和风险。
1.4天气因素恶劣的天气,如暴雨、大风或极端温度,会导致施工暂停或延迟,对施工进度产生不利影响。
在降雨较大的情况下,地面会变得湿滑,增加了设备操作的风险,钻机的稳定性和移动能力也会受到影响。
燃气管道工程定向钻穿越
![燃气管道工程定向钻穿越](https://img.taocdn.com/s3/m/06db3800a5e9856a5712600e.png)
燃气管道工程定向钻穿越工程概况Φ319钢管和Φ215钢管,采用非开挖定向钻施工工艺穿越城区道路,Φ319钢管施工长度40米,Φ215钢管施工长度60米。
编制依据为了指导本工程的施工,保证工程质量和进度,确保安全生产和文明施工,编制本组织设计。
编制依据参考中国非开挖协会《水平定向钻进管线铺设工程技术规范》(试行本);施工人员组成表根据本工程规模和特点,公司特选派技术水平高、管理水平优,责任心强、施工经验丰富的同志任项目经理组建成项目经理部,由项目经理统一管理,协调指挥施工的全过程。
做到有计划、有组织地施工和管理。
拟组建项目部人员名单职务职责人数项目经理负责指挥施工现场各项工作1技术负责人负责施工现场技术方面的事务1施工队长负责全班施工、协调各工序间操作1钻机操作员操作定向钻机1导向员负责钻进导向孔1普工3总计8施工仪器和设备序号名称型号数量备注1水平定向钻机ZT-331台2月蚀导向、接收仪“Eclipse”1套3导向钻头及回扩器1套4对讲机科健2套5柴油发电机15KW1台6汽车吊30T1辆就地租用计划实施的保证措施1. 根据工程量及地质情况,配备足够数量施工机械、人力保证工期按计划完成。
2. 进场后调试好机械并备足易损件,施工中对施工设备随时维护和保养,降低现场设备故障率。
3. 项目经理每天编制施工计划,以控制每日进度、协调好关系。
4. 合理、科学的组织各段的施工顺序,提高施工效率。
5. 组织强有力的领导班子,及时解决现场发生的问题,检查每道工序施工质量。
6. 应用ISO9001:2000质量管理体系控制施工质量。
定向钻进施工方案施工现场情况该工程由于在城区施工,交通比较繁忙,地下管线较为复杂,故在施工过程中应该做好文明施工及原有地下管线的探查,保证工程顺利完工。
同时,由于该工程管材为钢管,钢管管径大,且施工长度较短,钢管自然弯曲曲率较小,采用水平定向钻穿越。
入土点、出土点须向下挖出足够面积的操作坑以便水平穿越,操作坑尺寸、深度根据勘察现场情况后而定。
燃气穿越工程施工方案
![燃气穿越工程施工方案](https://img.taocdn.com/s3/m/794dcc1fe55c3b3567ec102de2bd960590c6d929.png)
一、工程概况本工程为XX市XX区XX大道(XX大道—XXXX厂)燃气干管工程,项目主要涉及燃气管道的定向钻穿越施工。
工程管道全长约171米,管径D315mm,穿越深度约4-6米。
管道工程安全等级为二~三级,工程重要性等级为二级,场地复杂程度等级为二级(中等复杂),地基复杂程度等级为二级(中等复杂地基)。
本工程采用高密度聚乙烯管(HDPE,PE100级)作为管材,中压管道强度试验压力为0.6MPa,介质均为空气,温度不得超过40℃。
二、施工部署1. 施工准备(1)成立施工组织机构,明确各部门职责;(2)组织施工人员培训,提高施工技术水平;(3)准备施工所需设备、材料、工具等;(4)制定施工方案及应急预案。
2. 施工工艺(1)根据设计图纸和现场实际情况,确定定向钻穿越施工方案;(2)采用定向钻机进行穿越施工,确保施工精度;(3)对穿越区域进行地质勘察,了解地层情况,为施工提供依据;(4)对穿越区域进行施工前的清理工作,确保施工环境。
三、施工技术措施1. 定向钻机选择根据工程特点和施工要求,选择适合的定向钻机进行施工。
定向钻机应具备以下性能:(1)钻进深度满足工程要求;(2)钻进速度适中,可保证施工进度;(3)设备操作简便,便于施工人员掌握;(4)具备良好的导向性能,确保施工精度。
2. 施工工艺(1)施工前,对穿越区域进行地质勘察,了解地层情况;(2)根据勘察结果,确定钻进参数和钻进方向;(3)安装钻机,进行导向孔钻进;(4)进行扩孔,满足管道安装要求;(5)将管道缓慢推进至穿越点;(6)对管道进行焊接,确保管道质量;(7)进行管道强度试验和气密性试验。
四、施工进度计划1. 施工准备阶段:10天;2. 钻进施工阶段:15天;3. 管道焊接和试验阶段:5天;4. 施工总结阶段:2天。
五、资源配置计划1. 人力资源:施工人员、技术人员、管理人员等;2. 设备资源:定向钻机、焊接设备、试验设备等;3. 材料资源:高密度聚乙烯管、管件、防腐材料等。
燃气工程定向钻穿越河流施工方案..
![燃气工程定向钻穿越河流施工方案..](https://img.taocdn.com/s3/m/b007b061e3bd960590c69ec3d5bbfd0a7856d569.png)
燃气工程定向钻穿越河流施工方案一、概述在燃气管道工程中,河流穿越是一项非常关键的工程环节,如何安全、高效地完成河流穿越任务是施工中必须充分考虑的问题。
定向钻孔技术因其可以在不破坏地表的情况下完成穿越工作,被广泛应用于燃气工程中。
本文将针对燃气工程定向钻穿越河流施工方案进行详细介绍。
二、工程准备阶段1. 定向钻探勘测在施工前,需要进行一系列的定向钻探勘测工作。
通过钻孔勘测,确定河流底部地质情况、河床厚度、水质情况等,为后续施工提供重要参考。
2. 施工方案设计根据钻探结果和实际情况,设计合理的施工方案。
包括确定钻孔起止点、孔径、钻穿深度、施工时间等。
三、施工过程1. 钻孔准备在河流两岸搭建钻孔平台,安装定向钻机和辅助设备,并进行必要的安全检查。
2. 钻孔工程启动定向钻机进行钻孔作业,控制钻头的水平位置和钻深度,确保钻穿河流时的安全稳定。
3. 管道铺设完成钻孔后,通过管道铺设机械将管道逐段送入钻孔,最终完成管道穿越河流。
四、质量控制和安全防范1. 定向钻控制施工过程中,要实时监控定向钻机的工作状态,确保钻孔方向和深度符合设计要求。
2. 安全防范加强安全意识培训,严格执行安全操作规程,确保施工人员的人身安全和作业设备的安全。
五、施工验收施工完成后,进行必要的施工验收工作,对工程质量和安全情况进行评估,确保工程达到设计要求,顺利投入使用。
结语燃气工程定向钻穿越河流作为一项技术复杂的工程,需要施工方通过科学的准备、精细的施工、严格的质量控制和安全防范,实现工程的高质量完成。
希望本文的施工方案能为相关工程人员提供有益参考,确保燃气工程河流穿越施工安全、高效、顺利进行。
燃气管道穿越工程中水平定向钻的施工技术
![燃气管道穿越工程中水平定向钻的施工技术](https://img.taocdn.com/s3/m/55bdb6a1de80d4d8d05a4f95.png)
292YAN JIUJIAN SHE燃气管道穿越工程中水平定向钻的施工技术Ran qi guan dao chuan yue gong cheng zhong shui ping ding xiang zuan de shi gong ji shu闫东明现如今,我国天然气的应用越来越广泛,与之配套的燃气管道工程随之增多,其中导向准确、高安全性和高效施工效率的水平定向钻技术在燃气管道工程中发挥着重要作用。
本文主要对燃气管道穿越工程中水平定向钻技术施工原理、特点、具体应用与优化策略作了研究。
在我国城镇地区的燃气管道工程建设中,各类因素在一定程度上阻碍着工程实施,除了人为障碍还可能会出现天然障碍,这都阻碍着工程建设的顺利进行。
为了更好地保障燃气管道穿越工程的正常施工,并提高管道施工水平,就要求施工单位要合理应用各种施工技术来避开各种障碍的影响,从而采取最佳的避障碍技术措施。
而水平定向钻技术不仅能有效规避障碍因素,还能提高燃气管道穿越工程施工效率,笔者结合自身在相关工程中的施工经验,对水平定向钻技术进行具体阐述。
一、水平定向钻施工技术分析天然气作为现代城镇居民生产、生活中必不可少的能源设施,它对促进城市稳定发展,维护人们正常生活有着非常重要的作用。
在这种背景下,我国城市燃气管道施工质量水平仍有待提高。
施工过程中应用的各项技术对施工质量和效率起着非常关键的作用,尤其是水平定向钻技术能更好地避免影响施工的障碍因素,以下具体分析水平定向钻技术的施工原理与特点:1.水平定向钻技术的施工原理在我国建设燃气管道工程初期阶段,因施工和建设技术相对落后,且工程资金储存不够,再加上当时应用相对落后的施工技术进行工程建设,势必会因为各种天然和人为障碍因素而阻碍燃气管道建设工程进行。
例如:若遇到无法提前预测避免的施工障碍时,施工单位一般采取障碍开挖的解决措施,这种方法虽然不影响工程质量,但需要施工单位投入大量的人力和物力,且解决效率较低,也在一定程度上影响工程进展,提高了资金的投入力度,从而提高工程成本支出。
定向钻穿越技术在燃气管道工程施工中应用
![定向钻穿越技术在燃气管道工程施工中应用](https://img.taocdn.com/s3/m/c4ea0f1e52d380eb62946d89.png)
定向钻穿越技术在燃气管道工程施工中的应用摘要:定向钻穿越技术具有不污染环境、不影响交通、施工周期短、成本低等优点,在管道工程中得到了广泛应用。
本文就定向穿越技术在燃气管道工程施工中的应用进行探讨,初步分析了高压、大管径、厚壁管道定向钻穿越工程的特殊性和工艺步骤,阐述了穿越曲线的确定方法和回拖阻力的算法,并对风险控制措施和关键工序的施工控制进行了探讨。
关键词:定向钻穿越技术;燃气管道;施工随着城市建设飞速发展,各种市政管道在地下纵横交错,开挖施工使道路质量变差,破坏环境,给人们的生活、工作带来诸多不便,且施工成本越来越高。
然而由于定向钻穿越技术的应用,使得这些问题迎刃而解。
所谓的定向钻穿越技术,是一种现代非开挖敷设管道的施工新技术,它利用水平定向钻机,按预先设定的轨迹钻一个小直径导向孔,随后在导向孔出口端的钻杆头部安装扩孔器回拉扩孔,当扩孔达到要求后,在扩孔器的后端连接旋转接头、拉管头和管道,以形成符合工程施工用的管道。
但是定向钻穿越技术还是有风险,所以我们在施工工程中一定要严格进行控制施工质量,防止工程事故的发生,确保定向钻穿越技术工程顺利完成。
1 高压、大管径、厚壁管道定向钻穿越特殊性与主要工艺步骤1.1 特殊性穿越曲线的设计要求高;钻机设备要求高;控向精度要求高;管道回拖入洞的影响;扩孔及泥浆须特殊处理。
1.2 定向钻穿越施工的工艺步骤定向钻穿越施工时,从安装钻机到按照设计好的穿越曲线敷设管道,主要包括6大工艺步骤:场地选择、布管;施工前检验;钻导向孔;扩孔;管道回拖;施工后复验。
2 管道穿越设计参数分析与确定2.1 穿越曲线的确定2.1.1 影响穿越曲线的因素影响定向钻穿越曲线的因素有很多,各因素之间的相互关系也非常复杂,综合大量定向钻穿越工程实践经验,主要有10大要素:管道与障碍物的安全间距、穿越长度、穿越曲线经过的土质分布情况、管道特性、管道曲率半径、穿越深度、入土角、出土角、钻杆允许折角、出入土点场地及地面标高。
城镇燃气管道采用水平定向钻工法穿越普速铁路路基工程技术导则
![城镇燃气管道采用水平定向钻工法穿越普速铁路路基工程技术导则](https://img.taocdn.com/s3/m/56b9966102d8ce2f0066f5335a8102d276a261c5.png)
城镇燃气管道采用水平定向钻工法穿越普速铁路路基工程技术导则城镇燃气管道穿越普速铁路路基工程技术导则,听起来好像很严肃的样子,其实呢,这里面可是有很多好玩的故事和趣事的。
今天我就来给大家讲讲这些故事,让大家在轻松愉快的氛围中学习到一些专业知识。
我们来看看这个技术导则的主要内容。
它主要是针对城镇燃气管道采用水平定向钻工法穿越普速铁路路基的技术要求和施工方法进行规范的。
什么是水平定向钻工法呢?简单来说,就是通过地下钻机在地下进行钻孔,然后将燃气管道从钻孔中穿过铁路路基的一种方法。
这种方法既可以保证燃气管道的安全,又可以避免对铁路交通的影响。
我就给大家讲讲这个技术导则中的一些有趣的小故事。
比如说,有一次,我们的工程师在进行水平定向钻工法施工时,遇到了一个问题:钻机在钻孔的过程中,突然发现了一条小蛇!这条小蛇可不一般,它是一条非常稀有的品种,被誉为“活化石”。
我们的工程师们可是非常激动,因为他们知道,这条小蛇对于科学研究有着非常重要的意义。
于是,他们立刻联系了专业的生物学家,共同研究这条小蛇的生态习性和保护措施。
这条小蛇得到了妥善保护,成为了一段佳话。
再比如说,在进行水平定向钻工法施工时,我们的工程师们还遇到了一个棘手的问题:如何在不影响铁路交通的情况下,将燃气管道从钻孔中顺利穿过?这个问题可不好解决。
我们的工程师们经过反复研究和实践,终于找到了一个绝妙的方法:他们在钻孔的两端分别设置了一个临时支撑结构,就像两个巨大的“耳朵”一样,将燃气管道从钻孔中穿过。
这样一来,既保证了燃气管道的安全,又避免了对铁路交通的影响。
这个方法受到了专家的高度评价,被誉为是一种创新性的施工方法。
我们在进行水平定向钻工法施工时,还有很多其他的趣事和感人的故事。
比如说,我们的工程师们在艰苦的条件下,始终保持着乐观向上的精神风貌;他们在面对困难时,总是能够迎难而上,勇往直前;他们在取得成功时,也总是能够谦虚低调,不骄不躁。
正是有了这样一群优秀的工程师们,我们的技术导则才能够不断完善和发展。
燃气管道工程定向钻穿越.docx
![燃气管道工程定向钻穿越.docx](https://img.taocdn.com/s3/m/c544e8ed3186bceb19e8bbb8.png)
燃气管道工程定向钻穿越
工程概况
Φ319钢管和Φ215钢管,采用非开挖定向钻施工工艺穿越城区道路,Φ319钢管施工长度40米,Φ215钢管施工长度60米。
编制依据
为了指导本工程的施工,保证工程质量和进度,确保安全生产和文
明施工,编制本组织设计。
编制依据参考中国非开挖协会《水平定
向钻进管线铺设工程技术规范》(试行本);
施工人员组成表
根据本工程规模和特点,公司特选派技术水平高、管理水平优,责
任心强、施工经验丰富的同志任项目经理组建成项目经理部,由项
目经理统一管理,协调指挥施工的全过程。
做到有计划、有组织地
施工和管理。
拟组建项目部人员名单
1. 根据工程量及地质情况,配备足够数量施工机械、人力保证工期按计划完成。
2. 进场后调试好机械并备足易损件,施工中对施工设备随时维护和保养,降低现场设备故障率。
3. 项目经理每天编制施工计划,以控制每日进度、协调好关系。
4. 合理、科学的组织各段的施工顺序,提高施工效率。
5. 组织强有力的领导班子,及时解决现场发生的问题,检查每道工序施工质量。
6. 应用ISO9001:2000质量管理体系控制施工质量。
燃气管道定向穿越技术要求
![燃气管道定向穿越技术要求](https://img.taocdn.com/s3/m/48b5e4bb195f312b3069a513.png)
燃气管道定向穿越技术要求定向钻施工法也称为往复式潜钻施工法HDD(Horizontal Directional Drilling),是指无法以传统开挖、推进及作业人员无法进入工作区,须用机械方法来操作钻掘、排土、清渣及方向控制,并同时在扩孔后将各种管材埋入地下的施工方法。
定向钻施工法的优点有:1、需要的作业空间小,对交通影响小;2、采用机械化施工,施工迅速,工期短;3、减少因施工发生路面下陷及房屋龟裂;4、对已有埋设物的障碍物处理减至最小限度;5、所需开挖空间少,安全防护容易;6、工人不需进入危险区作业,可保护工人安全;7、在人口密集地区,对市民生活影响小;8、适合穿越铁路、公路、高速公路、河流、等处的埋管施工。
一、定向钻施工及工作原理定向钻施工法工作原理为:钻头先喷射高压水柱将泥土松开,钻杆再施转前进。
同时采用高科技制造的钻头可击碎直径30cm以下的石块,钻杆在最大弯曲半径33m内可360度调整其行进方向。
采用无污染的天然粘土细粉作为润滑剂,混合在水柱中喷入土壤,不但可稳固孔道壁且有润滑作用,将拉管时的摩擦力降至最低,日后泥浆形成一圈干燥的粘土裹覆管线。
钻头内装置精确的导向及探测仪器(信号发射器),当其在地下潜挖时,地面上的接受器可由其电磁波显示钻头所在的位置及深度,进而可转绘成精确的地下管线图表。
二、设备组成钻机钻机可大致分为两类:地表发射的和坑内发射的。
地表发射钻机通常为履带式,可依靠自己的动力自行走进入工地。
铺设新管时它们不需要发射坑和接受坑,但管线连接时仍需要开挖。
如果要求在地下相同深度连接其它管线,则可能会造成新管的开头几米废弃。
坑内发射钻机在钻孔的两端都需要挖坑,但可在空间受限的地方操作。
一些设计更紧凑的钻机的发射坑,可只比接管所需的坑稍大一点就行。
钻杆单根的长度受坑的尺寸限制,这可能对铺设速度和钻杆成本造成影响。
坑内发射钻机固定在发射坑中,利用坑的前、后壁承受给进力和回拉力。
地表发射钻机有几种桩定方式将钻机锚固在地上,性能完善的钻机桩定系统可以是液压驱动的。
燃气工程定向钻穿越河流施工方案
![燃气工程定向钻穿越河流施工方案](https://img.taocdn.com/s3/m/7752ebb705a1b0717fd5360cba1aa81145318f59.png)
燃气工程定向钻穿越河流施工方案一、施工概述燃气工程中,需要在一些特殊情况下,如河流、湖泊等人工或自然水体的横穿时,采用定向钻技术,实现管道的穿越。
本文将以燃气工程定向钻穿越河流为背景,提出一种可行的施工方案。
二、施工准备1.施工前期准备(1)设计方案:根据实际情况,确定钻孔位置、孔径和孔长等参数,综合考虑地层条件、水体宽度、管道直径等因素;(2)申请审批:根据相关法规和规范,向相关部门申请钻孔穿越河流的审批,并提供相关施工方案和技术资料;(3)选择设备:根据实际需要,选择适合的定向钻设备和相应配套设备,如钻机、钻铤、导向仪等。
2.施工现场准备(1)查明地下管线:在施工前进行地下探测,确保没有其他管线穿越河流的位置,以免发生不可逆的事故;(2)清理现场:清除河岸两侧的杂草和垃圾,确保施工现场整洁;(3)搭建临时设施:搭建临时办公室和工地设施,摆放所需设备和工具。
三、施工步骤1.安装导向桩(1)按照设计要求,在河岸两侧设立导向桩,用于定位和导向;(2)导向桩的安装需要根据设计深度来确定,确保稳定性和固定度。
2.钻孔施工(1)确定钻孔位置,根据设计要求和现场条件,选定最合适的位置进行钻孔;(2)安装定向钻设备,将钻杆下放,开始钻孔;(3)钻孔过程中需要定期记录井深和岩土层情况,特别是在穿越河流段,要密切关注沉积物或砾石的情况,及时采取相应措施;(4)根据设计要求,钻孔至设计深度,保持坚定的计划性和按步骤施工,确保钻孔的质量和精度;(5)钻杆出孔后,将导向仪安装于钻杆顶部,对孔径和孔长进行测量,以确保钻孔达到设计要求。
3.推管安装(1)在孔内安装推管,以保证管道在拉伸过程中的平稳运行;(2)通过牵引绳安装推管,并逐渐拉入钻孔中,确保推管的稳定度;(3)推管穿越河流的过程中要注意牵引力的控制,避免对河床造成不必要的影响;(4)推管到位后,进行推管的固定和加固,确保管道的稳定性。
4.管道安装(1)在推管内安装燃气管道,保证管道的连续性和完整性;(2)通过连接器将管道连接起来,确保连接的牢固性和密封性;(3)在河岸两侧的井口处设置放空井和检修井,以便日后的检修和维护。
燃气管道工程定向钻穿越施工方案范文
![燃气管道工程定向钻穿越施工方案范文](https://img.taocdn.com/s3/m/331549e627fff705cc1755270722192e4536583e.png)
燃气管道工程定向钻穿越施工方案引言燃气管道工程建设中,如果需要穿过公路、铁路、河流等地区,采用传统的开挖方式会严重影响周边环境,甚至会引起安全事故。
因此,定向钻技术在燃气管道建设中得到了广泛的应用。
本文旨在介绍燃气管道工程定向钻穿越施工方案,为相关人员提供参考。
定向钻穿越施工原理定向钻穿越施工是一种不需要开挖地面的技术,可以避免损毁道路、地下管线等现有设施,同时实现对深埋管线的无缝穿越。
定向钻穿越施工基本原理是:在地面打造起点坑和终点坑,钻机横向在地下钻向终点坑,在钻穿过程中,通过平移、旋转、升降等方式进行导向和调整,以准确地穿越障碍。
定向钻穿越施工方案方案设计在进行定向钻穿越施工前,需要制定详细的施工方案。
首先,根据穿越障碍物的类型、深度、长度等参数,确定钻孔长度、直径等技术参数;其次,通过现场勘测,确定起点坑和终点坑的位置和大小,考虑到后期维护和扩建的需要,需要预留一定的空间;最后,需要分析地下存在的导向障碍物,如岩石、圆管等,并制定钻头选择和防护措施。
设备准备定向钻穿越施工需要使用专业的设备,包括定向钻机、钻头、碎岩机、勾走器、液压动力站等。
设备的准备应根据施工方案进行选择,保证设备质量和性能的同时,避免超支。
施工流程根据施工方案,进行如下流程:1. 起点坑和终点坑准备在起点坑和终点坑处,开辟足够空间,安装设备,制定安全预案,并将施工区域分隔,划定警戒线。
2. 钻机在钻孔中的操作将钻机装在机位上,进行孔道导向,钻入孔口,钻进指定深度,测量穿越口的坐标,根据钻头的导向情况,调整钻孔方向,一直到达目标区域。
3. 钻石碎岩机的使用钻进岩石部分时,使用钻石碎岩机进行碎岩,让钻机顺利通过。
4. 勾走器的使用将勾走器装在钻杆上,通过钻杆将土壤、碎石勾取到孔口,然后通过输送带输送出坑。
5. 管道的安装将管道从起点坑处送入地下,等到钻机完成钻孔后,定位管道,将管道从孔口推入,直至与起点坑处的管道相连。
6. 测试和收尾在完成管道安装后,进行相关测试,如检验管道的密封性、网路防火等。
某燃气工程定向钻穿越施工方案(完整版)
![某燃气工程定向钻穿越施工方案(完整版)](https://img.taocdn.com/s3/m/66aa04e6eff9aef8951e0678.png)
1/0版本日期状态编制审核批准修改要点某天然气输气管道工程某段BB93-BB94虾塘定向钻穿越施工方案编码—————浙江XX管道建设工程有限公司发布:目录1、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3、工程范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4、施工进度计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5、施工技术方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5.1施工程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2 5 6 6 65.2测量放线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5.3管道预制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5.4定向穿越施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6、质量标准和质量控制点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7、劳动力配置计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 7 8 182627 79、安全文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10、技术记录表格29 01编制依据1.1验收标准、规范SY/T4079—95《石油天然气管道穿越工程施工及验收规范》SY0401—98《输油输气管道工程施工及验收规范》SYJ4071—91《管道下向焊工艺规程》SY/T4103—95《钢质管道焊接及验收规范》SY/T0407—97《涂装前钢材表面预处理规范》SY/T4013—95《埋地钢质管道聚乙烯防腐层技术标准》1.2设计图纸、资料储—5638《某天然气输气管道工程某段线路》储—5757《BB93-BB94虾塘穿越》设计技术交底及图纸会审记录1.3公司内部文件、资料ZHDB902000压力管道安装工程质量保证手册施工程序文件质量控制程序文件质检计划1.4现场调查现场调查记录、照片、录象以及所在地的地形原始记录和地下建筑的档案文件等。
2工程概况2.1工程位置BB93-BB94段管线拟在XX市孙端镇境内杭-甬高速公路北侧绿化带边缘,镇海炼化成品油管线南侧,穿越成片鱼塘,穿越段地貌类型为滨海淤积、冲海积平原过渡地貌,地形平坦开阔,地表标高一般在 4.7m-5.4m。
燃气管道水平定向钻穿越高速公路施工方案(完整常用版)
![燃气管道水平定向钻穿越高速公路施工方案(完整常用版)](https://img.taocdn.com/s3/m/886cd5bf760bf78a6529647d27284b73f24236dd.png)
燃气管道水平定向钻穿越高速公路施工方案(完整常用版)1. 概述本方案旨在介绍燃气管道水平定向钻穿越高速公路的施工方法和注意事项,确保施工安全、高效完成。
本方案适用于小口径燃气管道水平穿越高速公路的工程。
2. 施工前准备2.1. 工程勘察:对施工区域进行详细勘测,包括地质情况、地下设施和高速公路的结构等信息,以确定最佳施工方案。
2.2. 安全评估:根据施工区域的环境特点,进行安全评估,确保施工过程中人员和设备的安全。
2.3. 设备准备:准备好水平定向钻、钢管、刀头等必要设备,并确保其正常运转。
2.4. 施工方案编制:根据勘察和评估结果,制定详细的施工方案,包括施工步骤、施工时间和安全措施等。
3. 施工步骤3.1. 施工准备:搭建施工现场,划定工作区域,并按照安全要求设置警示标志。
3.2. 钻孔定位:根据施工方案确定钻孔的位置和方向,并进行精确定位,在施工现场进行标示。
3.3. 钻孔施工:使用水平定向钻进行钻孔作业,注意控制钻孔方向和倾斜度,以避免影响高速公路结构。
3.4. 安装钢管:钻孔完成后,将钢管通过水平定向钻孔进行安装,确保与钻孔保持一定的间隙并保持与高速公路结构的准确对位。
3.5. 固定钢管:在钻孔两端进行固定,以保证钢管的稳定性和安全性。
3.6. 焊接连接:对钢管进行焊接连接,确保焊接质量符合要求。
3.7. 检测验收:对穿越燃气管道进行检测和验收,确保施工质量符合规范要求。
4. 安全措施4.1. 施工现场设置警示标志,保证施工区域安全。
4.2. 工作人员需穿戴符合安全要求的个人防护装备,如安全帽、工作服、安全鞋等。
4.3. 严禁在施工现场吸烟、明火作业以及存放易燃物品。
4.4. 施工过程中严格按照操作规程执行,避免操作失误或危险情况发生。
4.5. 建立应急预案,并配备相应的消防设备和急救药品,以应对紧急情况。
5. 环境保护5.1. 施工过程中避免对环境造成污染,严禁随意丢弃废弃物和污水。
燃气工程定向钻穿越河流施工方案
![燃气工程定向钻穿越河流施工方案](https://img.taocdn.com/s3/m/95ee8e673069a45177232f60ddccda38376be1af.png)
燃气工程定向钻穿越河流施工方案一、前言燃气工程中,定向钻技术的应用越来越广泛,特别是在需要穿越河流等地形复杂情况下,传统的施工方法难以胜任。
本文旨在探讨燃气工程中定向钻穿越河流的施工方案,确保施工顺利进行。
二、方案设计1. 工程准备在进行定向钻穿越河流前,需要充分准备。
首先,对河流下游和上游地质情况进行详细调研,确定穿越点,并进行现场勘测。
同时,组建施工队伍,制定详细的施工计划和安全措施。
2. 资料分析根据勘测所得资料,分析地质情况和地下管线情况,确定最佳的钻穿越路径。
考虑到河流水位变化对施工的影响,需制定临时应对方案。
3. 施工方案设计在确定钻穿越路径后,制定详细的施工方案。
包括钻头直径、钻头类型、钻进速度等参数的确定,以及施工过程中的应急处置方案。
4. 施工设备准备确保所需的设备齐全,并进行设备的检查和调试,保证施工进度顺利进行。
5. 安全措施在施工过程中,严格执行安全措施,特别是在河流穿越过程中,要加强监测,确保施工人员和设备的安全。
三、施工流程1. 钻孔准备根据设计方案,在河流两岸分别进行钻孔准备工作,确保钻进的方向和位置正确。
2. 钻进过程使用定向钻设备,沿着预定的路径进行钻进作业,同时根据实际情况进行调整。
在穿越过程中,要注意监测钻孔的方向和深度,确保达到设计要求。
3. 管线铺设完成钻进后,进行管线的铺设工作,保证管线的稳固和密封。
4. 施工结束完成管线的铺设后,进行施工结束的验收工作,确保工程质量符合要求。
四、总结燃气工程中定向钻穿越河流是一项技术复杂、风险高的工程,需要充分的准备和精细的施工方案。
通过本文提出的施工方案,可以保障燃气工程在穿越河流时的顺利进行,同时确保施工人员和设备的安全。
燃气管道定向钻穿越作业指导书
![燃气管道定向钻穿越作业指导书](https://img.taocdn.com/s3/m/26f13bd83b3567ec112d8a45.png)
燃气管道定向钻穿越作业指导书1.总则1.1目的为确保燃气管道工程的全面实施,使监理工作做到程序化、制度化、专业化、规范化,并通过对设计文件、技术标准、相关施工及验收规范的正确执行,确保工程质量,特编制本燃气管道定向钻穿越作业指导书。
1.2范围本作业指导书只适用于燃气管道定向钻穿越施工作业指导。
2.编制依据2.1本公司编制燃气管道质量体系文件2.2设计文件指定的技术标准、施工及验收规范,主要规范如下:(1)《输气管道工程设计规范》 GB50251—2003;(2)《油气输送管道穿越工程设计规范》 GB50423—2007;(3)《油气输送用钢制弯管》 SY/T5257—2004;(4)《管道干线标记设置技术规定》 SY/T6064—2011;(5)《建筑结构荷载规范》(2006年版) GB50009—2012;(6)《建筑物抗震设计规范》 GB50011—2010;(7)《石油建设工程质量检验评定标准管道穿跨越工程》 SY4207—2007;2.4施工承包单位编制的《施工组织设计(方案)》2.5设计说明文件2.6线路工程施工技术要求3.基本规定1.基本规定:A.施工前,应进行地质勘察和技术交底,施工单位进行原始资料的填写和整理汇总。
B.施工应按照设计文件要求组织施工。
C.燃气管道穿越其他埋地管道、线缆时,应按照国家有关规定和相关要求及设计要求对其进行保护,不得损坏被穿越的这些设施。
D.燃气管道穿越线缆时,其净距不应小于0.5m。
E.燃气管道穿越其他地下管道时,其净距不宜小于0.3m。
如受到条件限制,净距达不到0.3m时,两管间应设置柔软的绝缘隔离物,并应固定可靠。
4.燃气管道定向钻穿越施工程序及技术要求、材料4.1燃气管道定向钻穿越施工工艺流程图:(见图1)4.2燃气管道定向钻穿越施工技术要求4.2.1测量放线(1)测量放线前,应根据设计给出的控制桩位、设备情况、工程情况、地形地貌等编制施工场地平面布置图。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

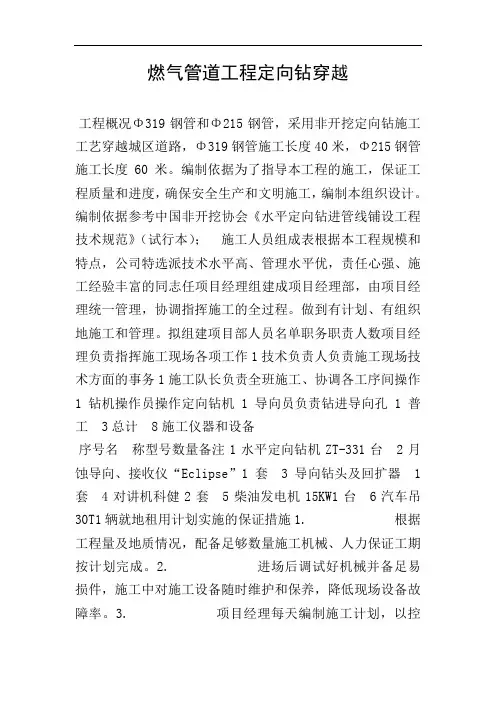

燃气管道工程定向钻穿越施工组织方案0 一三年六月目录第一章工程概况.................................................. 1..1.1工程概况.................................................. 1...1.2编制依据.................................................. 1...第二章施工组织部署..............................................2..2.1 现场组织管理机构图 ....................................... 2..2.2 施工人员组成表 ...........................................3..2.3 施工仪器和设备 ........................................... 4..2.4 计划实施的保证措施 ....................................... 4..第三章定向钻进施工方案.......................................... 5..3.1 施工现场情况 ............................................. 5..3.2 施工工艺流程 ............................................. 5..3.3 定向钻进轨迹的设计 ....................................... 6..3.4钻导向孔.................................................. 6...3.5 反向扩孔及孔的改善 ....................................... 6..3.6回拉铺管.................................................. 7...3.7 施工事故及应急措施........................................ 7..第四章质量管理措施.............................................. 8..第五章安全文明施工............................................. 1..05.1 安全生产保证措施 ........................................ 1..05.2文明施工保证措施 (11)第一章工程概况1.1 工程概况本工程是燃气管道工程,设计采用①319钢管和①215钢管,采用非开挖定向钻施工工艺穿越城区道路,①319钢管施工长度40米,① 215 钢管施工长度60米。
1.2 编制依据为了指导本工程的施工,保证工程质量和进度,确保安全生产和文明施工,编制本组织设计。
编制依据参考中国非开挖协会《水平定向钻进管线铺设工程技术规范》(试行本);第二章施工组织部署2.1现场组织管理机构图2.2施工人员组成表根据本工程规模和特点,公司特选派技术水平高、管理水平优,责任心强、施工经验丰富的同志任项目经理组建成项目经理部,由项目经理统一管理,协调指挥施工的全过程。
做到有计划、有组织地施工和管理。
2.3施工仪器和设备2.4计划实施的保证措施1. 根据工程量及地质情况,配备足够数量施工机械、人力保证工期按计划完成。
2. 进场后调试好机械并备足易损件,施工中对施工设备随时维护和保养,降低现场设备故障率。
3. 项目经理每天编制施工计划,以控制每日进度、协调好关系。
4. 合理、科学的组织各段的施工顺序,提高施工效率。
5. 组织强有力的领导班子,及时解决现场发生的问题,检查每道工序施工质量。
6. 应用IS09001: 2000质量管理体系控制施工质量。
第三章定向钻进施工方案3.1施工现场情况该工程由于在城区施工,交通比较繁忙,地下管线较为复杂,故在施工过程中应该做好文明施工及原有地下管线的探查,保证工程顺利完工。
同时,由于该工程管材为钢管,钢管管径大,且施工长度较短,钢管自然弯曲曲率较小,采用水平定向钻穿越。
入土点、出土点须向下挖出足够面积的操作坑以便水平穿越,操作坑尺寸、深度根据勘察现场情况后而定。
3.2施工工艺流程3.3 定向钻进轨迹的设计穿越轨迹采用水平方向。
3.4 钻导向孔导向孔施工步骤主要为:传感器装入导向钻头内;导向钻头连接到钻赶上,转动钻杆,测试传感器发射是否正常。
本工程采用鸭嘴板导向钻头进行钻进,钻机手根据设计钻进路径图,调整好钻杆入土角,逐根缓慢钻进。
每钻进一根钻杆测量其深度及方向,做好钻进路径统计表记录。
在地表测量点做好标记。
要求每一根钻杆的深度误差范围控制在±0.20 米以内,横向偏差范围控制在±0.30 米以内。
记录好钻进过程中的扭矩、推力、泥浆流量、泥浆压力、角度改变量。
3.5 反向扩孔及孔的改善该工程铺设两段,其中一段为© 319mm钢管,最终成孔直径为500mm。
导向孔完成后,再用①300、①300、①400、①500的回扩器进行反向扩孔。
扩孔完成后,根据施工情况,可用①500的回扩器进行清孔,以排出孔内多余渣土,对成孔内壁做进一步稳固。
另一段为© 215mm 钢管,最终成孔直径为500mm。
导向孔完成后,再用①300、①200、①300、葩00的回扩器进行反向扩孔。
扩孔完成后,根据施工情况,可用①400的回扩器进行清孔,以排出孔内多余渣土,对成孔内壁做进一步稳固。
扩孔时,应使用根据地层实际情况配置的泥浆,确保孔壁稳定,泥浆流动顺畅。
当第一级扩孔时,减慢扩孔速度,同时减小泵压,增大转速。
3.6回拉铺管1清孔完成后应立即进行管道回拉。
2、本工程包含两段,其中一段为© 319mm钢管,采用①500的回扩器回拉管道,另一段为© 215mm钢管,采用①400的回扩器回拉管道。
3、在施工前,项目经理必须确认旋转接头能够旋转灵活,必须检查拉头与待装管线的连接,确保在回拖过程中管材拉头不会脱落。
在管材回拖过程中不能间断,避免管材在孔内停留时间过长导致回拖力增大,超出钻机最大回拖力,致使拖管失败。
4、回拖铺管时遇到异常情况,应停止拉管,分析原因,排除异常后方可继续铺管。
3.7施工事故及应急措施由于定向钻非开挖施工具有高风险,不可预见因素很多,施工中难免会出现这样那样的问题甚至事故,一旦发生事故工程技术部立即汇集有关人员进行情况分析,必要时汇报建设单位、设计、监理等部门,召开专家讨论会,及时调整方案,采取补救措施。
第四章质量管理措施1. 施工组织设计必须经过或甲方代表审批后方可施工,遇到变更及时研究解决。
2. 在设计上,根据管材的曲率半径以及其他规范精心设计,整条设计轨迹做到平缓圆滑。
3. 必须严格按照设计图放线、定位,经建设单位现场放样复核后再进行施工。
开工前做好施工人员培训和施工技术、标准、质量要求及控制点详细交底,做到参与施工人员都能熟知技术质量要求。
4. 建立各项管理制度,使质保体系正常运转,施工中加强工序管理,各工种、各岗位严格把关认真执行“三检制”,并做好详细记录。
5. 钻机及配套设备就位准确,导向孔不得急于求快,要认真复核各项参数要求,符合规定偏差。
司钻、控向及泥浆等操作人员要按照制定的方案进行,如有异常及时汇报。
钻孔曲线要圆滑,扩孔和回拖要耐心细致,且要做好详细记录以便分析复核。
6. 机械运转正常、钻具及拖管头可靠连接后方可回拖。
回拖中耐心细致,注意参数变化,提高回扩质量。
7. 钻机的能力要求,应比总摩擦阻力大2.5~3倍。
8. 钻杆使用前需经检查合格才能施工。
9. 施工现场设置完好的通讯设备,现场指挥、钻机司钻、导向人员和管道另一侧的人员应用双通道无线通讯设备进行联系。
在无线设备发生故障时应用红、白旗信号进行指挥。
10. 施工期间,在钻机就位及工作坑位置采用护栏作全封闭围护,及时将开挖渣土和泥浆外运,保护绿化及道路整洁。
质量管理体系第五章安全文明施工5.1 安全生产保证措施1. 严格遵守“安全第一,预防为主”的安全生产方针,并严格执行国家及行业的各项安全规范、规程及标准。
2. 明确各级管理岗位的安全职责,全面落实安全管理责任制。
3. 坚持执行抓生产必须抓安全的原则,落实各级领导安全责任制,强调法人代表负责制,由项目经理主管,安全员具体抓,各班组设一名专职安全员,并与职工订立安全协议,层层落实,把安全工作真正做到“横向到边,纵向到底” 、“人人有其责,事事有其主。
”4. 加强施工人员安全素质教育,施工人员在施工前必须接受安全知识教育,熟知安全技术操作规程。
5. 施工人员需持证上岗,进入施工现场需戴好安全帽系好安全帽带。
6. 在施工现场的两端工作坑周围放有明目的护栏。
7. 现场临时电源应按安全操作规程敷设,机电设备必须接地接零保护,并设漏电保护器,开关箱应防雨。
8. 电工、电焊工、挖机手、铲车司机、吊机司机等特殊工种必须经专业培训,持有操作证方可上岗。
9. 做好施工区域和非施工区域的隔离标志,确保过往行人的安全。
10. 在施工区内的沟漕周围设置安全护栏和警告标志。
11. 在交通要道施工时,设置安全防护设施及便桥,并有专人负责交通指挥。
12. 夜间施工应有充分照明,危险地段必须设置警示灯及围护。
13. 每天召开安全例会,做好安全交底,责任明确,安全措施落实到人。
14. 施工人员必须学会准确使用消防器材、劳防用品及各项急救措施。
15. 吊车停放位置要注意起吊物件时扒杆与高压线之间有足够的安全距离。
16. 通道要做好防滑措施,上、下基坑要有扶梯、扶手。
5.2 文明施工保证措施1. 认真贯彻执行四川省颁布的文明施工管理细则,现场临时设施统一规划,合理布局。
2. 施工现场按规定挂牌,设施统一、整洁、完好。
3. 交通要道、施工便道、人行道平整畅通,沿线单位、街坊出入口按规定铺设过路桥板。
4. 施工现场布置安全标志牌及安全标语。
5. 土方材料设备堆放整洁有序,竣工后做到工完料尽场地清。
6. 施工现场宿舍、公共场所做到整洁有序,防火消防设施齐全。
7. 施工人员规范文明用语。
8. 为了避免施工噪音影响附近居民晚上睡眠,从晚上10 时到第二天凌晨6 时禁止进行施工。
9. 为了减少泥浆污染,采取的主要措施是控制泥浆压力、尽可能减少泥浆总量、及时清收和控制跑冒的泥浆,选择适宜的弃浆场所。
10. 施工现场要做好扬尘措施。
