水电施工工艺

水电施工工艺

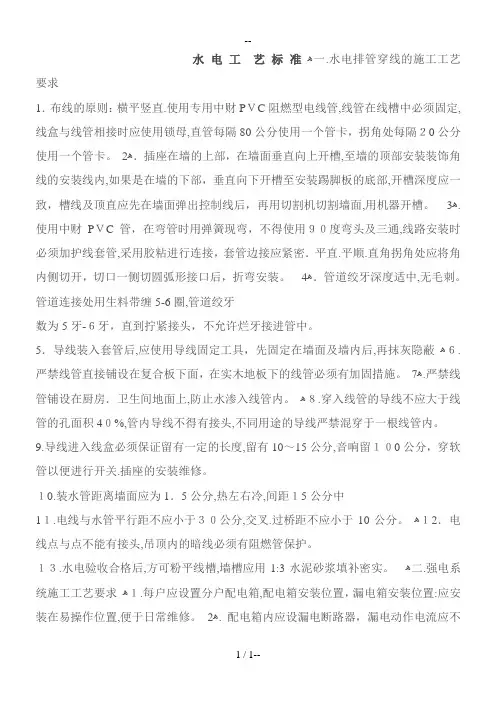

一、一般规定电路改造施工前必须先放样

1、水电工人必须持证上岗（电工操作证）。证件按时年审，

并贴在形象牌的左上角。

2、业主、设计师到现场定位确认后，电路改造施工前必须先

放样，按照公司规定先打好预算，由监理审核及业主签字确认方能施工（电式进场分好强弱电的分组并画出）

3、户内配电应根据室内用电器的不同功率分别配线（轼率表

示法：P=UI，2.5mm2.长期额载电流16~18A 3500-4000W、4mm2~24~26A 5300~5700W、6mm233A 7200W,380V应均分成220V电压，1匹≈735W，大功率家电设备应配线，配电箱内应设漏电开关（漏电设置器，动作电流0.1秒内的相线与零线的电流误差大于30mA即为漏电，人体可靠电流为30mA，一般用电器外壳、导线绝缘层破损、导线接头多漏电）必须安装超负荷短路保护器，设置空气开关用于保护导线，导线最高温度小于65℃，环境温度小于30℃。三相：功率均分，三项平衡，又分：常用、不常用

4、配线时，相线（L）为红色，控制线用黄、绿色色，零线

（N）为蓝黑色（每套房只能使用其中一种）保护地线（PE）用黄绿双色线

5、普通照明1.5mm2,普通插座用2.5mm2、空调、厨房、蒸气

房等用4mm2、其它大功率的用电器必须按相应的功率要求配

线。照明线路和插座线路不能混用。同时地线的线径必须与相线、零线等径（超国标、公司特色）。

6、线路配管、配线施工及电器、灯具安装除遵守本规则外，

尚应符合国家现有关标准的规定。

7、线路面设要合理，遵循规范施工的前提下，就近引线，节

省开支的（8）式地检查常用

①天花线路同路径4位以下（含4位）控制，布设一条管（共

用零线和地线），能共管的昼共管

②普通插座，照明应根据功率需求合理分组布设

③网络线在同一线管内最多允许穿3根，同一套房同一路径3

个以下网口，只能布鞋一条管，网线不允许接头

④原客路中可以利用的情况一律要重新利用原线管（昼建议业

主换原线管，否定让业主签补充协议）

⑤电话线从弱电箱能常与网线同一管布设，一个电话号码采用

串联走法布设，与网线同方向时，则布于网线管内

⑥不允许绕线（来回走线，绕墙走线，舍近求远等）

⑦电视线单独布设（一线一管）（频率不同）

⑧音响线昼同管布设，前、中、后置左右线距离保持一致

8、废除底盒一定要挖掉，将周边充分打毛，浇透水后，用1：

3水泥砂浆补平，再保养2次，所有线管开槽不允许使用电动切割机，开始线槽后检查周边空鼓情况，并及时铲除

9、工程竣工时，就履行验收手续，并及时绘制电路和改造管路

图（按六面展开画法）

10、业主不做水电要及时签补并存档

二、主要材料质量要求（5）

1、电器、电料的规格型号应符合公司要求，及国家规定电器产品标准的有关规定

2、电器、电料的包装庆完好，材料外观不应有破损，附件配件齐全

3、线管、底盒及配件的外观不应有毛刺、裂痕现象

4、电线绝缘皮不许有损伤

5、电线采用金龙羽多芯线，电线底盒彩宝狮、联塑牌大底盒，线管采用宝狮牌的管材及配件（网络线采用汉信、秋叶源牌，电视线用天威牌）

三、施工要点（28）

1.强电和弱电主要区别是用途的不同。强电是用作一种动力能源，弱电是用于信息传递。具体而言，它们大致有如下区别:

(1)交流频率不同

强电的频率一般是50Hz(赫)，称“工频”，意即工业用电的频率:弱电的频率往往是高频或特高频，以KHz(千赫)、MHz(兆赫)计。

(2)传输方式不同

强电以输电线路传输，弱电的传输有有线与无线之分。无线电则以电磁波传输。

(3)功率、电压及电流大小不同

强电功率以KW(千瓦)、MW(兆瓦)计、电压以V(伏)、KV(千伏)计，电流以A(安)、

kA(千安)计;弱电功率以W(瓦)、mW(毫瓦)计，电压以V(伏)、mV(毫伏)计，电流以mA(毫安)、uA(微安)计，因而其电路可以用印刷电路或集成电路构成。

当然，强电中也有高频(数百KHz)与中频设备，但电压较高，电流也较大。又如手电筒与电动剃须刀虽然电压很低，功率及电流很小，仍属强电。由于现代技术的发展，弱电己渗透到强电领域，如电力电子器件、无线遥控等，但这些只能算作强电中的弱电控制部分，它与被控的强电还是不同的。

1、根据设计要求，确定电路管线走向，标高及开关插座的位置

2、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。电线多使用多股铜芯线。。1.5平方，2.5平方，4平方，6平方，8平方，10平方。户内配电应根据室内用电器的不同功率分别配线（轼率表示法：P=UI，1.5平方额定电流6-10A 1320-2200W(照明线、灯具线、控制线) . 2.5mm2. 16~18A 3500-4000W（普通插座）、4mm2~24~26A 5300~5700W（大功率电器，如空调、浴霸）、6mm2 33A 7200W（中央空调）,380V应均分成220V电压，1匹≈735W，电线的颜色：火线采用红色，零线采用蓝色，地线采用双色花线. 大功率家电设备应配线，配电箱内应设漏电开关（漏电设置器，动作电流0.1秒内的相线与零线的电流误差大于30mA即为漏电，人体可靠电流为30mA，一般用电器外壳、导线绝缘层破损、导线接头多漏电）必须安装超负荷短路保护器，设置空气开关用于保护导线，导线最高温度小于65℃，环境温度小于30℃。三相：功率均分，三项平衡，又分：常用、不常用

3、暗线敷设必须套管，当管线长度超过15米或有2个直角弯时应增设拉线盒，暗装表面与墙面应留10mm的批荡位（粘贴性、热胀冷缩）

4、同一回路，电线应穿入同一根管内，但管内总数不应超过6根，电线总截面积（包括绝缘皮）不应超过管内截面积的40%

5、强电线与弱电线不能穿入同一根管内，不能共用一个底盒或相互经过底盒，以防发生磁场干扰

6、电线与煤气管之间的平行距离不应小于300mm，交叉距离不小于100mm（安全角度）

7、导线的接头应设在接线盒内，天花上新布导线与导线搭接应牢固且回锡焊（荡焊），绝缘带包缠后加绝缘套管，再缠胶布，并应均匀紧密（一次锡焊，三次包扎）

8、布线时，所有的用电器必须布设地线，同时地线要做好接地处理（1、分解漏电防止人体触电；2、漏电后启动漏电保护）9、安装插座时，面向插座的左侧应按零线（N），右侧接火线（L），中间上方接保护地线（PE）

10、当吊灯自重在3KG及以上时应直接用膨胀螺丝或支架安装在原结构梁或楼板上，然后将灯具固定在后置件上，灯具严禁直接安装在木质结构上，中空天花大型吊灯在木质天花封板前进行预埋钢件

11、同一室内的电源、电话、电视等插座面板应在同一水平高度
