风洞试验方案一、引言风洞试验是航空航天、汽车工程、建筑等领域中必不可少的研究手段之一。
通过在风洞中对模型进行气动力测试，可以获取与实际情况相似的数据，从而评估设计方案的可行性和优化设计。
本文将介绍一种风洞试验方案，以期为相关研究提供参考。
二、目标本次风洞试验的主要目标是研究某型飞机机翼在不同飞行速度和攻角下的气动力性能。
通过测量机翼的升力、阻力、升力系数和阻力系数等参数，评估机翼的气动性能，并为后续的飞行器设计提供参考数据。
三、试验设备1. 风洞：采用水平流向风洞，具备可调节风速和风向的功能，以满足不同试验要求。
2. 模型：选择适用于飞机机翼的缩比模型，考虑到兼容性和可重复性，模型尺寸与实际情况保持一定比例。
模型制作材料要求具备良好的刚度和表面光滑度，以保证试验数据的准确性。
3. 数据采集系统：采用高精度的传感器和数据采集设备，能够实时记录模型在不同试验条件下的气动力数据。
同时，确保数据采集系统的准确性和稳定性，以避免数据误差对试验结果的影响。
四、试验步骤1. 模型准备：在试验开始前，对模型进行必要的准备工作，包括清洁模型表面、确认模型的尺寸和重量等，以确保试验的可靠性和重复性。
2. 试验条件设定：根据试验目标，设定不同的飞行速度和攻角组合。
在设定试验条件时，需要考虑模型受风洞流场影响的因素，如风洞尺寸、风洞流场均匀性等。
3. 实施试验：将模型放置在风洞中心位置，根据设定的试验条件进行试验。
在每组试验中，要确保模型的姿态稳定和位置准确，以保证试验数据的准确性。
4. 数据采集：在试验过程中，通过数据采集系统实时记录模型的气动力参数。
同时，应确保数据采集设备的稳定性和准确性，以保证试验数据的可靠性。
5. 数据分析：对采集到的试验数据进行处理和分析，计算升力系数、阻力系数等气动力参数，并绘制相关曲线和图表。
通过对数据的分析，评估模型在不同试验条件下的气动性能。
六、试验安全与注意事项1. 设备安全：确保风洞设备的稳定运行，避免发生故障或安全事故。
风洞试验
2011.10.21
7
风洞试验在现实生活中的应用
3.幕墙抗风设计的风洞试验
幕墙是建筑外围护结构或装饰性结构，由于建筑幕墙直接暴露在大 气环境中，受外部风荷载作用影响明显，所以，幕墙面板本身必须 具有足够的承载能力，避免在风荷载作用下破碎。幕墙的风洞试验 可以分为三种类型的模型： ①整体模型风压试验 ②遮阳系统的局部模型试验 ③双层幕墙试验 通过风洞试验，合理进行风荷载分区，可优化幕墙设计风荷载取值， 保证设计的安全、合理，避免产生材料浪费或安全隐患。
2011.10.21 10
•
配色方案修改： 配色方案在【格式】-->【幻灯片设计】-->【配色方案】-->【编辑配色方案】下调整。 LOGO的添加： Logo添加修改在【视图】-->【母版】-->【幻灯片母版】下调整。直接选择logo图片删除或修改。 字体格式的设置： 标题和文本格式的设置在【视图】-->【母版】-->【幻灯片母版】下调整。 默认设置： 首页主标题44号（中文微软雅黑英文Arial）加粗加阴影；副标题20号（中文微软雅黑英文Arial） 加粗 内页标题40号（中文微软雅黑英文Arial）加粗加阴影；内页内容文字32号（中文微软雅黑）
风洞试验的 发展及应用
应用气象学院 朱凯
2011.10.21
风洞的概念
所谓风洞, 所谓风洞, 是指在一个按一定要求设计的管道系统 使用动力装置驱动一股可控制的气流, 内,使用动力装置驱动一股可控制的气流, 根据运动的相 对性和相似性原理进行各种气动力试验的装置。 对性和相似性原理进行各种气动力试验的装置。简单的 风洞，就是在地面上人为的创造一个“天空” 说，风洞，就是在地面上人为的创造一个“天空”。 风洞是为了满足航空航天器研制需要而发展起来的 地面气动实验设备，同时， 地面气动实验设备，同时，航空航天器技术的发展需求 也决定了风洞建设的发展方向。 也决定了风洞建设的发展方向。风洞是保证一个国家航 空航天处于领先地位的基础研究设施。 空航天处于领先地位的基础研究设施。 风洞试验是指在风洞中飞行器或其它物体模型研究 气体流动及其与模型的相互作用， 气体流动及其与模型的相互作用，以了解实际飞行器或 其它物体的空气动力学特性的一种空气动力试验方法。 其它物体的空气动力学特性的一种空气动力试验方法。
风洞实验
如果风洞试验显示结构顶点最大加速度超限或业主要求提高舒适度标准，可以考虑在房屋顶部设置调谐质量阻尼器（TMD）。
结构构件设计采用中国规范和风工程顾问提供的风洞荷载。
风洞实验wind tunnel experiments在风洞中安置飞行器或其他物体模型，研究气体流动及其与模型的相互作用，以了解实际飞行器或其他物体的空气动力学特性的一种空气动力实验方法。
风洞实验的理论依据是流动相似原理。
由于风洞尺寸、结构、材料、模型、实验气体等方面的限制，风洞实验要作到与真实条件完全相似是不可能的。
通常的风洞实验，只是一种部分相似的模拟实验。
因此，在实验前应根据实际内容确定模拟参数和实验方案，并选用合适的风洞和模型。
风洞实验尽管有局限性，但有如下四个优点：①能比较准确地控制实验条件，如气流的速度、压力、温度等；②实验在室内进行,受气候条件和时间的影响小,模型和测试仪器的安装、操作、使用比较方便；③实验项目和内容多种多样，实验结果的精确度较高；④实验比较安全，而且效率高、成本低。
因此，风洞实验在空气动力学的研究、各种飞行器的研制方面，以及在工业空气动力学和其他同气流或风有关的领域中，都有广泛应用。
模型的设计和制造是风洞实验的一个关键。
模型应满足如下要求：形状同实物几何相似或符合所研究问题的需要（如内部流动的模拟等）；大小能保证在模型周围获得所需的气流条件；表面状态（如光洁或粗糙程度、温度、人工边界层过渡措施等）与所研究的问题相适应；有足够的强度和刚度，支撑模型的方式对实验结果的影响可忽略或可作修正；能满足使用测试仪器的要求；便于组装和拆卸。
此外，某些实验还对刚度、质量分布有特殊要求。
模型的材料在低速风洞中一般是高强度木材或增强塑料，在高速和高超声速风洞中常用碳钢、合金钢或高强度铝合金。
有些实验根据需要还采用其他材料。
模型通常都是缩尺的，也有全尺寸的，有时还可以按一定要求局部放大。
对于几何对称的实物，还可以利用其对称性做成模拟半个实物的模型。
4 风洞试验
测压点个数 36 60 60 60 28 42 60 60 56 21 56 14 16 12 12 15
3 试验设备
风洞：广东省建科院建筑风洞实验室，为串联双 试验段回流式风洞，分为大小两个试验段。本试验 使用的是大试验段。 1）大试验段为闭口试验段：长10m、宽3m、高2m， 最高风速为18m/s；
19:45:03
19:45:03
首都机场3号航站楼测压试验
19:45:03
19:45:03
19:45:03
4.4 试验模型
（1）测压模型 适用于桥梁、高层建筑、空间结构等。 优点：
风压分布；缺点：试验过程复杂（注意的问题：管 路系统的畸变和修正）
（2）高频动态测力天平试验（模型） 适用于高层建筑、高耸结构（格构式）。优点：
19:45:03
北京大学风洞
宽3米×高2米×长32米直流式大气边界层风洞
19:45:03
哈工大风洞与波浪模拟实验室
单回流闭口双试验段构造。 风洞小试验段入口截面宽4.0m ×高3.0m ×长 25m，空风洞最大风速44m/s，主要用于单体建筑 和建筑群的流场显示、测力、测压等试验。
风洞大试验段入口截面宽6.0m ×高3.6m ×长 50m ，最大风速25m/s，主要用作风环境试验和桥 梁模型试验。
L1=（3~8）D1， L2=（8~20）D2
19:45:03
总压测量：平头总压管（皮托管），开口端平面 与气流方向垂3
气流方向修正系数
2）压强测量仪 （1）液柱式压强计 （a）U形管压强计：设ρ1为被测压强，ρ2为参考 压强（常用大气压强），则
19:45:03
19:45:03
19:45:03
东莞国际金融大厦
风洞试验

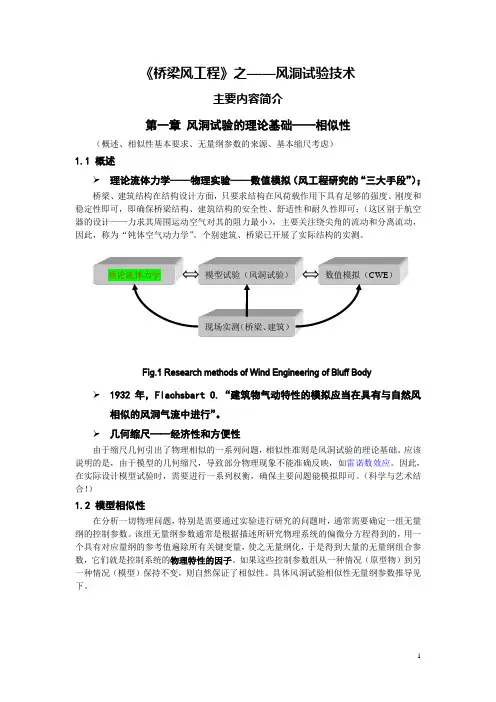

《桥梁风工程》之——风洞试验技术主要内容简介第一章风洞试验的理论基础——相似性（概述、相似性基本要求、无量纲参数的来源、基本缩尺考虑）1.1 概述理论流体力学——物理实验——数值模拟（风工程研究的“三大手段”）；桥梁、建筑结构在结构设计方面，只要求结构在风荷载作用下具有足够的强度、刚度和稳定性即可，即确保桥梁结构、建筑结构的安全性、舒适性和耐久性即可；（这区别于航空器的设计——力求其周围运动空气对其的阻力最小），主要关注绕尖角的流动和分离流动，因此，称为“钝体空气动力学”。

个别建筑、桥梁已开展了实际结构的实测。
Fig.1 Research methods of Wind Engineering of Bluff Body1932年，Flachsbart O.“建筑物气动特性的模拟应当在具有与自然风相似的风洞气流中进行”。
几何缩尺——经济性和方便性由于缩尺几何引出了物理相似的一系列问题，相似性准则是风洞试验的理论基础。
应该说明的是，由于模型的几何缩尺，导致部分物理现象不能准确反映，如雷诺数效应。
因此，在实际设计模型试验时，需要进行一系列权衡，确保主要问题能模拟即可。
（科学与艺术结合！）1.2 模型相似性在分析一切物理问题，特别是需要通过实验进行研究的问题时，通常需要确定一组无量纲的控制参数。
该组无量纲参数通常是根据描述所研究物理系统的偏微分方程得到的，用一个具有对应量纲的参考值遍除所有关键变量，使之无量纲化，于是得到大量的无量纲组合参数，它们就是控制系统的物理特性的因子。
如果这些控制参数组从一种情况（原型物）到另一种情况（模型）保持不变，则自然保证了相似性。
具体风洞试验相似性无量纲参数推导见下。
假设一个物体浸在流动的流体中，在物体上某处形成的作用力F 只是下列六个参数的函数：即密度ρ、流速V 、某个特征尺寸D 、某个频率n 、流体粘性系数μ和重力加速度g 。
即ξεδγβαμρg n D V F d= (1)式中：ξεδγβα,,,,,为待定指数。
