楼板层与地面
4楼板层和地面
模块四 楼板层和地面
1、水泥砂浆地面
它具有构造简单、施工方便、造价低等特点，但易起尘、易结 露。适用于标准较低的建筑物中。常见做法有普通水泥地面、 干硬性水泥地面、防滑水泥地面、磨光水泥地面、水泥石屑 地面和彩色水泥地面等.
模块四 楼板层和地面
2、细石混凝土地面 这种地面刚性好、强度高且不易起尘。做法在基 层上浇筑30～40mm厚C20细石混凝土随打随压光。为 提高整体性、满足抗震要求可内配直径4间距200的 钢筋网。也可用沥青代替水泥做胶结剂，成沥青砂 浆和沥青混凝土地面，增强地面的防潮、耐水性。 3、水磨石地面 水磨石地面是将水泥作胶结材料、大理石或白云 石等中等硬度的石屑做骨料而形成的水泥石屑面层， 经磨光打蜡而成。该地面坚硬、耐磨、光洁、不透 水、装饰效果好，常用于较高要求的地面。
长边与短边之比小于等于2时。受力筋沿双向方 向布置。板厚为80mm-160mm。
建筑构造
模块四 楼板层和地面
板 式 楼 板
建筑构造
模块四 楼板层和地面
(二)梁板式楼板：
1.次粱楼板
——楼板的跨度超过3m,在4-6 m时，板中增设小 粱(次粱)。
板 次梁 墙
建筑构造
模块四 楼板层和地面 2.单向板肋梁楼板
4、塑料地面
模块四 楼板层和地面
5.木地面 5.木地面
木地面按其所用木板规格不同有 普通木地面、硬木条地面和拼花 木地面三种。按其构造形式不同 有空铺、实铺和粘贴三种。
模块四 楼板层和地面 空铺木地面常用于底层地面，其做法是 砌筑地垄墙，将木地板架空，以防止木地 板受潮腐烂。
模块四 楼板层和地面 实铺木地面是在刚性垫层或结构层上直接 钉铺小搁栅，再在小搁栅上固定木板。其搁 栅间的空档可用来安装各种管线 。
房屋建筑学第七章楼板与地面
房屋建筑学第七章楼板与地面
4.防水、防潮要求 对于厨房、厕所、卫生间等一些地面 潮湿、易积水的房间，应处理好楼地 层的防水、防潮问题。
5.便于在楼层和地层中敷设各种管线 6.经济要求
房屋建筑学第七章楼板与地面
（二）预制板结构布置与细部构造 1.预制板结构布置要求： 板的规格、类型愈少愈好 避免出现三边支撑的板 满足板的支承长度 板缝控制到最小 处理好“堵头”和“坐浆”
房屋建筑学第七章楼板与地面
2.板的布置
房屋建筑学第七章楼板与地面
3.搁置要求： （1）墙上的搁置长度内墙≮100mm，外墙
（一）装配式钢筋混凝土楼板 1.实心板：规格较小，跨度一般在1.5m左
右，板厚一般为60mm，宽度600-900mm。 预制实心平板由于其跨度小，常用于过 道和小房间、卫生间、厨房的楼板。
房屋建筑学第七章楼板与地面
2.空心板 钢筋混凝土受弯构件受力时，其截面上
部由混凝土承受压力，截面下部由钢筋承担 拉力，中性轴附近内力较小。去掉中性轴附 近的混凝土，形成工字形截面，并不影响钢 筋混凝土构件的正常工作。空心板就是按照 上述原理，在板中形成孔洞，节省材料和减 轻重量的一种。
3.无梁楼板：楼板不设梁，而将楼板直接支 承在柱上。采用的柱网通常为正方形或接近 正方形。楼板顶棚平整，有利于室内的采光、 通风，视觉效果较好，且能减少楼板所占的 空间高度。但楼板较厚，当楼面荷载较小时 不经济。
房屋建筑学第七章楼板与地面
房屋建筑学第七章楼板与地面
4.压型钢板组合楼板 （1）定义：压型钢板组合楼板是利用截面
楼板层和首层地面
空 心 板
槽 型 板
预制板的安装要求
①先在墙或者梁的顶面抹10～20mm坐浆，便于两者连 接；
②板的两端在墙或梁上的长度不应小于75 mm； ③相邻两块板不应靠紧，应留有10 mm 以上的缝隙， 以便用细石混凝土将两块板连在一起； ④楼板与墙体之间的剩余缝隙小于120 mm时，可从墙 体上伸出砖头来填塞缝隙。 ⑤楼板与墙体之间的剩余缝隙小于300mm又大于 120mm，可先放置一块预制钢筋混凝土平板，再在上面浇 混凝土，也可以采用现浇板的方法来填塞缝隙。 ⑥像厨房，厕所这一类管道较多的房间，应采用现浇楼 板。如采用预制空心板，则要凿洞，会碰伤钢筋，影响板的 强度。
木 楼 板
压型钢板组合楼板
（一）钢筋混凝土楼板 从1850年法国人开始使用钢筋混凝土，一直到今天钢筋 混凝土在建筑上的运用、发展已极为广泛。这主要是因为钢 筋混凝土具有以下一些优点： ①强度高； ②不燃烧； ③耐久性好； ④可以浇制成各种形状来满足使用要求； ⑤可以在工厂预制，也可以在现场现浇，又适合于机械 化施工。 钢筋混凝土楼板按施工方式不同可分为： 现浇整体式、预制装配式、装配整体式。
楼 板 隔 声
种类：楼板层的种类，根据其承重层所用的材料不同可 分为：木楼板层、钢筋混凝土楼板层、钢梁楼板层（钢衬板 承重楼板层） 。 目前，以钢筋混凝土楼板层用得最多。钢衬板承重楼板 层在国际上已普遍采用，主要用在大空间、高层民用建筑和 大跨度的工业厂房间中。下面，主要给大家介绍一下钢筋混 凝土楼板层。
地坪构造
小 结
1.楼、地层是水平方向分隔房屋空间的承重构件。 楼板层主要由面层、楼板、顶棚三部分组成，楼板层的 设计应满足建筑的使用、结构、施工以及经济等方面的 要求。
2.钢筋混凝土楼板根据其施工方法不同可分为现浇 式、装配式和装配整体式三种。装配式钢筋混凝土楼板 常用的板型有平板、槽形板、空心板。为加强楼板的整 体性、应注意楼板的细部构造。现浇式钢筋混凝土楼板 有现浇肋梁楼板、井式楼板和无梁楼板。装配整体式楼 板有密肋填充块楼板和叠合式楼板。 3.地坪层由面层、垫层和素土夯实层构成。
楼板层与地面课件
材料包括防水卷材、防水涂料等，需要根据实际情况进行选择。
02 03
防水工程的施工
防水工程的施工质量对地面的防水效果也有很大的影响。在施工过程中 ，需要注意施工工艺、施工顺序、涂刷厚度等方面，确保防水工程的质 量。
防水效果的维护
防水效果的好坏不仅取决于施工的质量，还需要在使用过程中进行维护 。例如，定期检查防水材料是否有老化、破损等情况，并及时进行修复 和更换。
应用
木楼板具有较好的保温性能和环保性，同 时安装简便。
常用于室内装修和家具制造等领域。
钢楼板
定义
钢楼板是一种由钢材制成的楼板。
构造
钢楼板通常由钢梁和钢面板组成，具有高强度、轻质和防火性能好的特点。优点钢楼板具有较好抗震性能和承载能力，同时安装简便。
应用
常用于高层建筑和桥梁等领域。
03
地面概述
定义与分类
用途
常用于室内地面装饰，如卧室、客 厅等。
塑料地板
定义
塑料地板是一种以塑料为原料， 经过加工制成的建筑装饰材料。
性质
具有防水、防滑、耐磨、易清洁 等特点。
用途
常用于室内地面装饰，如医院、 学校、商场等公共场所。
05
楼板层与地面的关系
楼板层对地面的影响
楼板层的结构
楼板层分为刚性层和柔性层，刚性层较硬，对地面有一定的影响， 柔性层较软，对地面的影响较小。
楼板层的厚度
楼板层的厚度也会影响其对地面的影响。较厚的楼板层能够更好地 分散地面的荷载，而较薄的楼板层则可能会引起地面的不均匀沉降 。
楼板层的材料
不同的楼板层材料对地面的影响也不同。例如，钢筋混凝土楼板层比 木楼板层对地面的影响更大。
地面防水与楼板层的关系
楼板层与地坪构造10
地坪层与楼板层的构造组成
2.地坪层的构造组成（图8-2）
(1)面层：地坪层的上表面部分，作用及构造同楼板层面层。 (2)附加层：满足某些特殊要求而设置的一些构造层次。 (3)垫层：地坪层的结构层，作用是承重传力。 (4)基层：即地基。
图8-2 地坪层的组成
第8章楼地层》8.1楼地层的构造组成、类型及设计要求》8.1.2 楼板的类型
图84
楼板 隔固 体声 构造
弹性面层 浮筑式楼板 吊顶棚
第8章楼地层》8.2钢筋混凝土楼板构造
钢筋混凝土楼板分类 1.按施工方式分类：（图8-7）
（1）现浇整体式钢筋混凝土楼板 （2）预制装配式钢筋混凝土楼板 （3）装配整体式钢筋混凝土楼板 2.按受力方式分类: （1）板式楼板：将板直接搭在承重墙或墙梁上 （图8-5） （2）梁板式楼板：板——次梁——主梁——竖向构件 （图8-6）
1.1地坪层与楼板层的构造组成
1.楼板层的构造组成（图1）
(1) 面层：楼板层的上表面部分，简称楼面，又叫地面。除了为人们提供活 动的平面以外，还起着室内装修和保护楼板等作用。 (2) 结构层：它是楼板层的承重部分，又称楼板，包括板和梁，承受楼层上 的荷载。 (3)附加层：某些具有特殊要求的楼板层还设有附加层，例如防水层、隔声 层等 (4)顶棚层：它是楼板层的下表面部分，起着改善室内采光、卫生条件和对 室内装修的作用。
第8章楼地层》8.2钢筋混凝土楼板》8.2.1现浇整体式钢筋混凝土 楼板
8.2.1现浇整体式钢筋混凝土楼板
1、平板式楼板（现浇板式楼板）
当房间尺寸较小时，楼板的荷载直接靠楼板来承受并传给墙体， 这种楼板被称为平板式楼板。它适用于跨度较小的房间或走廊。
①单向板：当楼板为四边支承时，楼板长边L2与短边尺寸L1的比

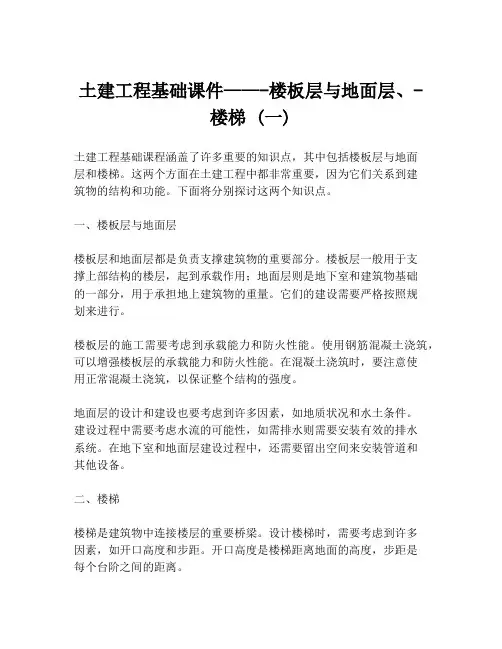

土建工程基础课件——-楼板层与地面层、-楼梯 (一)
土建工程基础课件——-楼板层与地面层、-楼梯 (一)土建工程基础课程涵盖了许多重要的知识点，其中包括楼板层与地面层和楼梯。
这两个方面在土建工程中都非常重要，因为它们关系到建筑物的结构和功能。
下面将分别探讨这两个知识点。
一、楼板层与地面层楼板层和地面层都是负责支撑建筑物的重要部分。
楼板层一般用于支撑上部结构的楼层，起到承载作用；地面层则是地下室和建筑物基础的一部分，用于承担地上建筑物的重量。
它们的建设需要严格按照规划来进行。
楼板层的施工需要考虑到承载能力和防火性能。
使用钢筋混凝土浇筑，可以增强楼板层的承载能力和防火性能。
在混凝土浇筑时，要注意使用正常混凝土浇筑，以保证整个结构的强度。
地面层的设计和建设也要考虑到许多因素，如地质状况和水土条件。
建设过程中需要考虑水流的可能性，如需排水则需要安装有效的排水系统。
在地下室和地面层建设过程中，还需要留出空间来安装管道和其他设备。
二、楼梯楼梯是建筑物中连接楼层的重要桥梁。
设计楼梯时，需要考虑到许多因素，如开口高度和步距。
开口高度是楼梯距离地面的高度，步距是每个台阶之间的距离。
楼梯的规划和构建还需要考虑到楼层的使用情况。
例如，公共建筑物的楼梯需要能够容纳更多的人流量，并且需要考虑到残疾人和老年人等特殊人群的需求。
此外，在楼梯的设计中还应该考虑到紧急疏散的需要，需要预留充足的空间，以确保紧急情况下的安全性。
总结综上所述，楼板层和地面层的构建需要考虑到结构的强度和耐久性。
楼梯的设计还需要考虑到实用性和安全性。
只有在安全和耐久性方面严格合规，才能建造出真正的优质建筑。
建筑构造4楼地面构造
4、基层
一般指土壤层、承重体。素土即为不含杂质的砂质粘 土，经夯实后形成。
作用：一般为天然土壤加固而成，承受垫层传下来的地 面荷载。
.
8
四、楼板的类型
1、木楼板（古建筑） 2、钢筋混凝土楼板（最常用） 3、钢衬板楼板（高性能、造价较高）
.
9
压型钢板组合楼板 钢板+混凝土 强度高，薄板，占用空间体积小，美观，可直接
( 1 ~ 1 )l 12 18
( 1 ~ 1 )l 30 20
最小厚度：单向板60mm,双向板80mm
例：当主梁跨度为6m h=(1/8~1/14)X6000=428~750mm h取500mm。
.
23
.
24
.
25
（三）井式楼板
房间尺寸较大，接近方形，可使两个方向的梁截面相 等，不分主次，呈井字形。井式楼板的板为双向板。
分为
板式楼板 肋形楼板 井式楼板 无梁楼板
.
16
（一）板式楼板（常用）
板厚60-120mm，跨度3m左右。 单向板：单方向传力。l2/l1>2。主要只沿
短方向发生挠曲变形。 双向板:双方向传力。l2/l1≤2。沿两个方
向发生挠曲变形。
双向板使板的受力和传力更合理，构件的材料更能 充分发挥作用。
.
17
.
3
二、楼层的构造
面层
附加层
结构层
.
顶棚
4
1、面层
楼面，楼层的上表面。 作用：保护楼板，装饰作用。
2、附加层
楼面与结构层间。 作用：满足功能要求，如防水、防潮、隔声、隔热等。
3、结构层
楼板，承重部分。 作用：一般为钢筋混凝土构件；包括板、梁等。
楼板层与地面—楼地面种类及构造要点
第三节地面地坪层是建筑物底层与土壤相接的构件，和楼板层一样，承受着底层地面上的荷载，并将荷载均匀地传给地基。
（一）楼地面的种类楼地面一般有面层、垫层和承重层组成。
承重层是指楼板，垫层为中间层，面层做法很多。
面层根据材料的不同分：整体地面，是指以砂浆、混凝土或其他材料的拌合物在现场浇筑而成的地面。
常用的有以水泥为胶凝材料的水泥地面、水磨石地面、混凝土地面；有以沥青为胶凝材料的沥青地面；以树脂（如聚醋酸乙烯乳液、丙烯酸树脂乳液、环氧树脂等）为胶凝材料的现浇塑料地面。
其中水泥类现浇整体地面以其坚固、耐磨、防火防水、易清洁等优点应用最广泛，如水泥砂浆地面，水磨石地面。
块状材料地面，如砖铺地面、面砖、缸砖及陶瓷锦砖地面面等；木地面，如条木地面和拼花木地面等；塑料地面，如聚氯乙烯塑料地面；涂料地面等。
（二）楼地面构造要点1、整体地面a）水泥地面通常有单层和双层两种做法。
单层做法只抹一层20~25mm厚1：2或1：2.5水泥砂浆；双层做法是增加一层10~20mm厚1：3水泥砂浆找平，表面再抹5~ l 0 mm厚1：2水泥砂浆抹平压光。
水泥砂浆地面构造简单，坚固耐磨、防水防潮，造价低廉，但导热系数大，冬天感觉阴冷，是一种广为采用的低档地面（如图4—8所示）。
图4—8 水泥砂浆地面做法b）水泥石屑地面是将水泥砂浆里的中粗砂换成3~6mm的石屑，或称豆石或瓜米石地面。
在垫层或结构层上直接做1：2水泥石屑25厚，水灰比不大于0.4，刮平拍实，碾压多遍，出浆后抹光。
这种地面表面光洁，不起尘，易清洁，造价是水磨石地面的50％，但强度高，性能近似水磨石。
c）水磨石地面水磨石地面为分层构造，底层为1：3水泥砂浆18mm厚找平，面层为（1：1.5）~(l：2)水泥石碴12mm厚，石碴粒径为8 ~10mm，分格条一般高l0mm，用1：1水泥砂浆固定。
磨石地面采用普通水泥掺白石子，玻璃条分格；美术水磨石可用白水泥加各种颜料和各色石子，用铜条分格，可形成各种优美的图案，但造价比普通水磨石高（如图4—9所示）。
第四章 楼地层
压型钢衬板起着模板和受拉钢筋的双重作用。这样组合
楼板混凝土受正弯矩部分只需配置构造钢筋即可。压型 钢板组合楼板在国外高层建筑中得到广泛的应用（下页 图）。
压型钢板组合楼图
（a）立体图
（b）基本组成
钢衬板（压型钢板）组合楼板构造
钢衬板组合楼板是由钢梁、组合板和楼面层三部分组 成。 构造形式：单层钢衬板组合楼板、双层钢衬板组合楼 板。 连接方法：焊接、螺栓连接、铆钉连接。
（二）梁板式楼板
当房间很大时，除板外还有次梁和主梁等构件。
1、当板为单向板时称为：单向板梁板式楼板。
单向板梁板式楼板由板、次梁和主梁组成
（下页图示）。 2、当板为双向板时称为：双向板梁板楼板。 双向板梁板楼板一般情况下无主次梁之分，由 板和梁组成。
梁板式楼板
梁板式楼板构造（1）
梁分为主梁、次梁。
可避免上下层房间的相ຫໍສະໝຸດ 影响。不 同使用性质的房间对隔声的要求不
同，一般楼层隔声量在40~50dB。
楼板主要是隔绝固体传声，如人的脚步声、拖动家具、
敲击楼板等，防止固体传声可采取以下措施：
（1）在楼板表面铺设地毯、橡胶、塑料毡等柔性材料， 减弱撞击楼板层的和楼板本身的振动，隔声效果好。
（2）在楼板下加设吊顶，用隔绝空气声的办法来降低 固体传声。吊顶的面层应很密实，不留缝隙，以免降低
和1/15的板跨。
图4-6 无梁楼板
返回
5. 压型钢板组合楼板
压型钢板组合楼板是以截面为凹凸相间的压型钢板做衬
板与现浇混凝土面层浇筑在一起构成的整体性很强的一
种楼板。 压型钢板组合楼板主要由楼面层、组合板和钢梁三部分 所构成，组合板包括现浇混凝土和钢衬板。由于混凝土 承受剪力与压力，钢衬板承受下部的压弯应力，因此，
任务3 楼板层与地坪面构造
斜井式 纵向主梁方案
— 18 —
正井式 横向主梁方案
肋形梁
梁板式楼盖
井格梁
曲梁
— 19 —
现浇钢筋混凝土楼板 支模与钢筋的绑扎
钢筋混凝土楼层现浇整体式施工工艺
— 29 —
压型钢板组合楼板构造形式较多，根据压型钢板形式的不同 有单层钢衬板组合楼板和双层钢衬板组合楼板之分。单层钢衬板 组合楼板的构造比较简单，只设单层钢衬板，双层钢衬板组合楼 板通常是由两层截面相同的压型钢板组合而成，也可由一层压型 钢板和一层平钢板组成。双层压型钢板楼板的承载能力更好，两 层钢板之间形成的空腔便于设备管线敷设。
— 48 —
— 49 —
跨度2.4- 6.0m，厚度110、120、180mm, 宽600、 900、1200mm.
— 8—
类型
楼板的类型按所用材料可分为： 木楼板 砖拱楼板 钢筋混凝土楼板 压型钢衬板组合楼板等。
（a）木楼板 （c）钢筋混凝土楼板
（b）砖拱楼板 （d）压型钢衬板组合楼板
图2楼板的类型
— 9—
木楼板具有自重轻、构造简单等优点。 但由于它不防火，耐久性差且耗 木材量大，现已极少采用。
砖拱楼板可以节约钢材、水泥、木材， 但由于它自重大，承载力及抗震 性能较差，施工较复杂，目前一 般也不采用（如北方窑洞）。
适用于多、高层的框架或框剪结构建筑中。
— 26 —
压型钢板组合楼板断面
注意搁置方向
— 27 —
钢衬板组合楼板
— 28 —
压型钢板组合楼板主 要由楼面层、组合板 和钢梁三部分组成。 如图5-11所示。组合 板包混凝土和钢衬板。 此外，还可根据需要 设置吊顶棚。压型钢 板的跨度一般为2～3m， 铺设在钢梁上，与钢 梁之间用栓钉连接。 上面浇筑的混凝土厚 100～150 m m。
房屋建筑学四章(楼板层和地面)
第四章楼板层和地面一、试题（一）填空题1.楼板按其所用的材料不同，可分为、、等。
2.钢筋混凝土楼板按其施工方式不同分为、和装配整体式楼板三种。
3.现浇梁板式楼板布置中，主梁应沿房间的方向布置，次梁垂直于方向布置。
4.槽形板为提高板的整体刚度和便于搁置，常将板的封闭。
5.预制钢筋混凝土楼板的支承方式有和两种。
6.预制钢筋混凝土空心楼板的搁置应避免出现支承情况，即板的纵长边不得伸入砖墙内。
7.木地面的构造方式有、和粘贴式三种。
8.顶棚按其构造方式不同有和两大类。
9.阳台按其与外墙的相对位置不同分为、、和转角阳台等。
10.吊顶主要有三个部分组成，即、和。
11.楼板层主要由、和三部分组成。
有特殊要求的房间通常增设附加层。
12.地坪层主要由、和三部分组成。
必要时也可增设附加层。
13.一般四面简支的单向板式楼板，其厚度不小于短边的；四面简支的双向板，其厚度不小于短边的。
14.实心预制钢筋混凝土平板跨度一般在㎜以内，板厚为跨度的1/30，常取60～80㎜，板宽一般为㎜或㎜。
15.预制板可直接搁置在墙上或梁上，为满足结构要求，通常应满足板端的搁置长度。
一般情况下，板搁置在梁上应不小于；搁置在内墙上不小于。
（二）选择题1.现浇水磨石地面常嵌固分格条（玻璃条、铜条等），其目的是。
①防止面层开裂②便于磨光③面层不起灰④增添美观2.槽形板为提高板的刚度，当板长超过m时，每隔1000～1500㎜增设横肋一道。
①4.5m ②9m③6m ④7.2m3.空心板在安装前，孔的两端常用混凝土或碎砖块堵严，其目的是。
①增加保温性②避免板端被压坏③增强整体性④避免板端滑移4.预制板侧缝间需灌注细石混凝土，当缝宽大于时，须在缝内配纵向钢筋。
①30㎜②50㎜③60㎜④65㎜5. 施工方便，但易结露、易起尘、导热系数大。
①现浇水磨石地面②水泥地面③木地面④预制水磨石地面6.吊顶的吊筋是连接的承重构件。
①搁栅和屋面板或楼板等②主搁栅与次搁栅③搁栅与面层④面层与面层7.当首层地面垫层为柔性垫层（如：砂垫层、炉渣垫层或灰土垫层）时，可用于支承面层材料。
任务3 楼板层与地坪面构造
任务三楼地层学习重点楼板层的基本构成与分类钢筋混凝土楼板类型楼地面的防潮、防水和隔声构造雨蓬与阳台构造培养目标掌握楼板层的基本构造和分类熟悉掌握钢筋混凝土楼板的特点、分类、规格、适用条件和细部构造了解楼板层的防潮及防水的一般构造了解雨蓬和阳台的构造知识及常用做法。
任务3.1 楼板层构造一、楼板层的基本概念楼板层是建筑物中分隔上下楼层的水平构件，它一方面承受来自楼板层的全部活荷载和自重，并把这些荷载合理、有序地传给墙或柱；另一方面也对墙体起着水平支撑的作用，以减少风力和地震产生的水平力对墙体的影响，加强建筑物的整体刚度。
此外，楼板层还应具备一定的隔声、防火、防水、防潮等功能。
1.楼板层的组成（1）楼板地面层（2）楼板结构层（3）楼板附加层（4）楼板顶棚层2.楼板的类型楼板的类型按所用材料可分为木楼板、砖拱楼板、钢筋混凝土楼板和压型钢衬板组合楼板等。
钢筋混凝土楼板具有强度高，刚度好，耐久和耐火性能强，应用最为广泛。
3.楼板的设计要求1)要有足够的强度和刚度。
2)满足隔声要求楼板的隔声包括隔绝空气传声和固体传声两方面，后者更为重要。
提高楼层隔声能力的措施有以下几种：①选用空心构件来隔绝空气传声；②在楼板面铺设弹性面层，如橡胶、地毡等；③在面层下铺设弹性垫层；④在楼板下设置悬吊顶棚。
3）满足热工、防火、防水、防潮等要求4）满足合理安排各种设备管线穿过的要求。
5）经济方面的要求。
6）满足地面平整、光洁、耐磨、易于清洁等要求。
7）建筑工业化的要求。
任务3.2 钢筋混凝土楼板构造钢筋混凝土楼板是工业和民用建筑中应用最为广泛的一种楼板。
按施工方式可分现浇钢筋混凝土楼板、预制装配式钢筋混凝土楼板和钢筋混凝土叠合楼板等类型。
1、现浇钢筋混凝土楼板构造现浇钢筋混凝土楼板是指通过施工现场按支模板、绑扎钢筋和浇灌混凝土等施工程序而成的楼板。
1)板式楼板（1）单向板时（板的长边与短边之比＞2）：（2）双向板时（板的长边与短边之比≤2）：板厚为80mm-160mm;2）现浇梁板式楼板①单梁式楼板：当房间有一个方向的平面尺寸相对较小时，楼板可以只沿短向设梁，梁直接搁置在墙上，这种梁板式楼板属于单梁式楼板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•
钢筋混凝土楼板强度高、刚度好，耐 久、耐火、耐水性好，且具有良好的可塑 性，目前被广泛采用。 • 压型钢板混凝土组合板是以压型钢板 为衬板与混凝土浇筑在一起而构成的楼板。
楼板的类型
项目5.2 钢筋混凝土楼板构造
• 钢筋混凝土楼板按施工方式不同可分为：现 浇式、预制装配式和装配整体式三种类型。 • 5.2.1 现浇式钢筋混凝土楼板 • 它具有整体性好，抗震能力强，刚度高，容 易适应各种形态或尺寸不符合建筑模数要求的各 种平面等优点，但它有模板用量大，工序繁多， 需要养护，施工期长，劳动强度高，以及湿作业 量大等缺点。主要用于平面形态复杂，整体性要 求高，管道布置较多，对防水防潮要求高的房间。 • 现浇式钢筋混凝土楼板按受力和支承情况分 为板式楼板、梁式楼板、无梁楼板以及压型钢板 混凝土组合式楼板。
模块五 楼板层与地面
• 项目5.1 楼地层概述 • 项目5.2 钢筋混凝土楼板构造 • 项目5.3 楼地面面层构造 • 项目5.4 顶棚、阳台与雨篷构造
项目5.1 楼地层概述
• 楼板层是建筑物的重要组成部分。楼板是用来 分隔建筑物垂直方向室内空间的水平构件，又是承 重构件，承受着自重和作用在它上部的各种荷载， 并将这些荷载传递给下面的墙或柱;另一方面，楼板 又是墙或柱在水平方向的支撑构件，以减小风力和 地震产生的对墙体水平方向的推力，加强建筑墙体 抵抗水平方向变形的刚度。 • 5.1.1楼板层的构造组成 • 为了满足多种要求，楼板层都由若干层次组成， 各层有着不同的作用。楼板层主要面层、结构层和 顶棚层三个基本层次组成，
• （2）细石混凝土地面 • 细石混凝土地面强度高且不易起尘，干缩性 小，与水泥砂浆地面相比，耐久性和防水性更好， 但自重较大。其构造做法可以直接铺在夯实的素 土上或钢筋混凝土楼板上。一般是由1:2:4的水泥、 砂、小石子配置而成的C20混凝土，厚度35 mm。 • （3）现浇水磨石楼地面 • 饰面特点：现浇水磨石楼地面具有平整光滑、 整体性好、坚固耐久、厚度小自重轻、分块自由、 耐污染、不起尘、易清洁、防水好、造价低等优 点，但现场施工期长、劳动量大
• 井梁式楼板是梁板式楼板的一种特殊形式。 当房间尺寸较大，并接近正方形时，常沿两个方 向布置等距离、等截面的梁，从而形成井格式的 梁板结构。
单梁式楼板
复梁式楼板
井梁式楼板
3、无梁楼板
• 框架结构中将板直接支承在柱上，且不 设梁的楼板称为无梁楼板，分为有柱帽和无柱 帽两种。 • 当楼面荷载较小时，可采用无柱帽式的 无梁楼板；当荷载较大时，为提高楼板的承载 能力及其刚度，增加柱对板的支托面积并减小 板跨，一般在柱顶加设柱帽或托板。
5.3.4 地面的构造做法
• 1．整体浇注地面 • （1）水泥砂浆地面 • 水泥砂浆地面构造简单、坚固、防潮、防水、 造价低。但表面易起灰和结露，不易清洁，弹性 差，导热性高。一般用于标准较低的建筑物中。 • 构造做法是抹一层15～25 mm 厚的1：2.5水泥砂 浆，或先抹一层10～12 mm 厚的1:3水泥砂浆找平 层,再抹一层5～7 mm 厚的1:1.5～2水泥砂浆抹面 层。
5.3.3 地面的类型
• 地面的名称是依据面层所用材料来命名的。按照 面层所用材料和施工方式不同，常见地面可分为 以下几类： • （1）整体类地面：包括水泥砂浆、细石混凝土、 水磨石及菱苦土地面等。 • （2）板块类地面：包括粘土砖、大阶砖、水泥花 砖、缸砖、陶瓷锦砖、地砖、人造石板、天然石 板及木地板等地面。 • （3）卷材类地面：包括油地毡、橡胶地毡、塑料 地毡及无纺织地毡等。 • （4）涂料类地面：包括各种高分子合成涂料所形 成的地面。
2、 梁板式楼板
• 由板、梁组合而成的楼板称为梁板式楼 板（又称为肋形楼板）。根据梁的构造情况又 可分为单梁式、复梁式和井梁式楼板 （1）单梁式楼板 当房间尺寸不大时，可以只在一个方向 设梁，梁直接支承在墙上，称为单梁式楼板。 （2）复梁式楼板 有主次梁的楼板称为复梁式楼板。
• • • •
• （3）井梁式楼板
• （5）木地面 • 木地面按其所用木板生产方式不同有实木地 面和复合木地面两种。
图5-24 实木企口复合地板
图5-25 高密度纤维板复合地板
• 按照结构构造形式不同可分为三种： • ①架空式木楼地面（图5.26） • 架空式木楼地面用于面层与基层的距离较大的场 合，需要用地垅墙、砖墩或钢木支架的支撑才能 达到设计要求的标高。
• 2．装配式楼板的布置和连接结构 • （1）结构布置 • 板的搁置方式视结构布置方案而定。其搁置 方式有两种：板式结构布置(图5.11a)和梁板式结 构布置
图5-11 装配式楼板结构布置方式
（2）板缝处理 • 1)板的侧缝处理 • 为了便于安装楼板，预制楼板的构造尺寸 总是比其标志尺寸小10—20mm，这样预制楼板 布设时就形成了侧缝和端缝。为了增强楼板的 整体性，须在缝内用细石混凝土灌实，若板缝 较宽或整体性要求强时，可在板的缝隙内配筋， 或用短钢筋与预制楼板的吊钩焊接在一起，然 后再浇灌细石混凝土。 •
图5-18
现浇水磨石地面
• 2．板块类地面构造 • （1）预制水磨石地面 • 预制水磨石石板是以水泥和大理石为主要原 料，经成型、养护、研磨及抛光等工序在工厂内 制成的一种建筑装饰用板材。具有美观、强度高 及施工方便等特点，花色品种多。
图5-19
预制水磨石地面构造
• （2）陶瓷锦砖地面 • 陶瓷锦砖（又称马赛克）是以优质瓷土烧制而成 的小块瓷块。
5.1.2 楼板层的设计要求 • • • • • • • 1． 应具有足够的强度和刚度 2．应具有一定的隔声能力 3．应具有防水和防潮能力 4．应具有一定的防火能力 5．应具有一定的保温和隔热性能 6．应满足敷设各种管线的要求 7．应考虑经济和建筑工业化等方面的要求
5.1.3 楼板的类型
• 楼板层按其结构层所用材料的不同，可分 为木楼板、砖拱楼板、钢筋混凝土楼板及压型 钢板混凝土组合板 • 木楼板具有自重轻、构造简单、吸热指数 小等优点，但其隔声、耐久和耐火性能较差， • 砖拱楼板虽可节约钢材、木材、水泥，但 其自重大，承载力及抗震性能较差，且施工较
无梁楼板
（a）无梁楼板透视；（b）柱帽形式
4、 压型钢板混凝土组合板
• 以压型钢板为衬板，与混凝土浇筑在一起， 搁置在钢梁上构成的整体式楼板称为压型钢板 混凝土组合板。 • 这种楼板主要由楼面层、组合板（包括现 浇混凝土与钢衬板）及钢梁等几部分组成。 • 特点是压型钢板起到了现浇混凝土的永久 性模板和受拉钢筋的双重作用，同时又是施工 的台板，简化了施工程序，加快了施工进度。 另外，还可利用压型钢板肋间的空间敷设电力 管线或通风管道。
• （3）陶瓷地面砖地面 • 陶瓷地面砖是用瓷土加上填加剂经制模成型后 烧结而成的，具有表面平整细致、耐压、耐酸碱； 可擦洗、不脱色、不变形；色彩丰富，色调均匀， 可拼出各种图案等优点。 • （4）花岗岩、大理石楼地面 • 花岗岩和大理石都属于天然石材，是从天然 岩体中开采出来，经过加工成块材或板材，再经 过精磨、细磨、抛光及打蜡等工序加工而成的各 种不同质感梁，板直接搁置在四周墙上的板 称为板式楼板。板有单向板和双向板之分。 • 当板的长边与短边之比大于2时，板基本上 沿短边单方向传递荷载，这种板称为单向板； • 当板的长边与短边之比小于或等于2时， 作用于板上的荷载沿双向传递，在两个方向产 生弯曲，称为双向板。
单向板和双向板
• •
2)板端缝的处理 板端缝一般需在板缝内灌以砂浆或细石混凝 土，使板间相互连接。为了增强板的整体性和抗 震能力，可将板端露出的钢筋交错搭接在一起， 或加钢筋网片，在用细石混凝土灌缝，当板端缝 正好处在圈梁处，可在缝内加筋，使缝与圈梁浇 注在一起。
• •
3)剩余板缝处理 在进行布板时，为了施工方便，一般要求板 的规格类型越少越好，通常一个房间的预制板宽 度类型不超过两种。 • 当剩余缝隙较小时，可调整板间侧缝的宽度， 即将各板缝的宽度适当加大；当缝隙较大或靠墙 处有管道穿越时，可用局部现浇钢筋混凝土板带 来的办法来补缝，若没有管道穿过时，现浇板带 也可安排在两块预制板之间。
压型钢板混凝土组合板
5.2.2 预制装配式钢筋混凝土楼板
• 预制装配式钢筋混凝土楼板具有节约模板简 化操作程序，减轻劳动强度，加快施工进度，大 幅度缩短工期。 • 1．预制钢筋混凝土楼板的类型 • 1)实心平板：实心平板上下板平整，制作简单。 板的经济跨度一般在2.4m以内，板厚为50— 80mm ；一般用于建筑物的走廊板、楼梯的平台 板、阳台板，也可用作架空隔板、沟盖板。
哈尔滨工业大学出版社
2016.04
模块五 楼板层与地面
• • • • • • • • • • • 知识目标： ◆了解楼地层的设计要求和构造组成； ◆掌握钢筋混凝土楼板的构造组成； ◆了解顶棚的构造分类及做法； ◆掌握地面的构造做法； ◆掌握地阳台和雨篷的构造组成。 技能目标： ◆根据施工图样正确判别楼地层的构造做法； ◆正确识读钢筋混凝土楼板的建筑施工图。 ◆学时建议 8学时
• （3）楼板上隔墙的设置 • 若预制楼板上设立隔墙时，应当采用轻质隔 墙，隔墙自重轻，可设置在楼板的任何位置。如 果是自重大的隔墙时，就应避免将隔墙放置在一 块楼板上。
图5-16
隔墙在楼板上的搁置
5.2.3 装配整体式钢筋混凝土楼板 • 装配整体式钢筋混凝土楼板是将预制 的部分构件在安装过程中用现浇混凝土的 方法将其连成一体的楼板结构。它综合了 现浇式楼板整体性好和预制装配式楼板施 工简单、工期短、节约模板的优点，又避 免了现浇式楼板湿作业、施工复杂和装配 式楼板整体性差的缺点。常用的装配式楼 板有密肋填充块楼板和叠合式楼板两种。
• 2．预制薄板叠合楼板 • 预制薄板叠合楼板是将预制薄板和现浇钢筋 或凝土层叠合而成的装配式楼板。 • 特点：叠合楼板具有整体性好﹑跨度大，强度和 刚度高，可节约模板，以及施工进度快等优点， 其表面平整，便于饰面层装修，适用于对整体刚 度要求高和大开间的建筑，如适用住在﹑宾馆﹑ 学校﹑办公楼﹑医院以及仓库等建筑。
