RC903-V35FE1 V.35至成帧E1接口转换器使用手册（免费下载）北京瑞斯康达科技发展有限公司目录第一章RC903-V35FE1（B版）概述 (3)第二章连接配置 (5)第四章安装与准备工作 (8)第四章开关设置说明 (9)第五章常见故障解答 (13)第一章 RC903-V35FE1（B版）概述一、产品描述RC903-V35FE1是北京瑞斯康达科技发展有限公司出品的V.35转单路透明E1台式接口转换器，适用于V.35设备基于E1网络传输的接口转换器，或称介质转换器。

随着E1线路资源的不断丰富，各种利用E1线路资源用于数据传输的方案被用户普遍接受。

RC903-V35FE1为独立的台式转换器，单独供电，放置与桌面上。

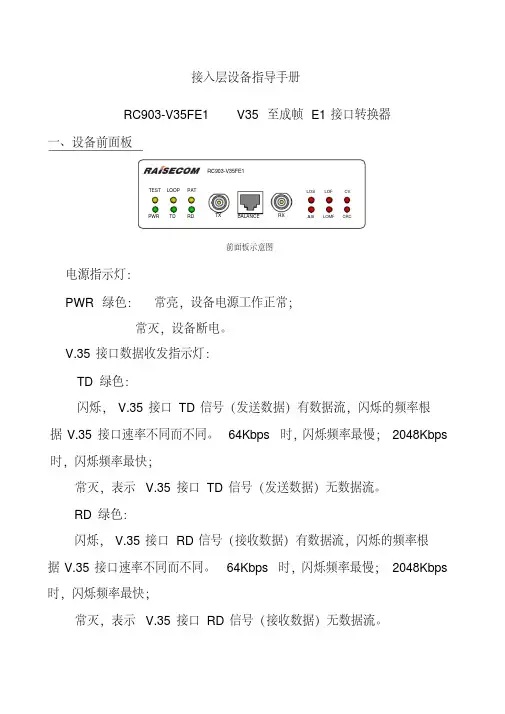

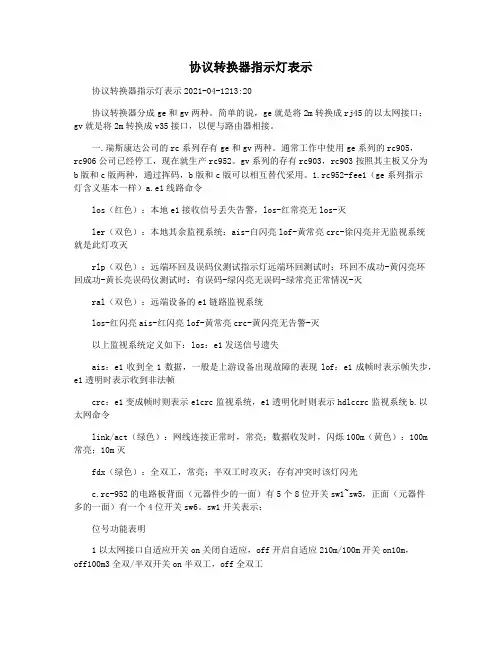

二、产品参数1、E1接口技术指标输入阻抗：75Ω（非平衡BNC接口）、120Ω（平衡RJ-45接口）接口速率：2048Kbps±50ppm编码类型： HDB3电气特性：符合ITU-T G.703建议帧结构：符合ITU-T G.704建议抖动容限：符合ITU-T G.823建议功能特性：完备的线路告警指示、故障转移，及智能自动复位功能2、V.35接口技术指标物理特性：符合V.35接口标准接口类型：ISO 2593阴性连接器（34针母口）工作方式：DCE接口速率：E1成帧模式时，V.35接口速率N×64Kbps（N=1~31）E1透明模式时，V.35接口速率2048kbps三、前面板及指示灯意义其中各指示灯表示接口转换器状态如下：电源指示灯(PWR)：常亮，电源工作正常；反之错误链路中断告警(LOS)：常灭，E1链路接收有信号；反之E1信号丢失链路错误告警(LER)：常亮，本端E1接收信号错误时（包括上游E1链路告警AIS、E1帧失步告警LOF、CRC4校验错）；常灭，正常远端设备告警(RAL)：常亮，远端转换器有LOS或者LER告警远端环回测试(RLP)：常亮，远端E1处于环回状态其中各接口定义如下：E1接口定义如下：TX：BNC座，75欧姆非平衡接口，E1信号输出RX：BNC座，75欧姆非平衡接口，E1信号输入BALANCE：RJ-45座，120欧姆平衡接口，1、2芯输出，5、6芯输入。

出厂默认为75欧姆BNC接口有效，如想使用BALANCE接口需要用户设定底面开关。

使用120欧姆平衡接口时，BALANCE-RJ45双绞线接口定义引脚号12345678名称TD+TD-未使用RD+RD-未使用定义输出正输出负输入正输入负120欧姆平衡接口与其他设备相连时，需明确其他设备的引脚定义。

双绞线两端引脚接法如下：RC系列转换器BALANCE-RJ45 E1传输设备平衡接口TD＋信号输出＋TD－信号输出－RD＋信号输入＋RD－信号输入－注意连接双绞线时，要TD＋和TD－的两根双绞线中绞在一起的一对，RD＋和RD－也是绞在一起的一对。

标准V.35（DCE）接口定义左图为标准V.35接口ISO 2593连接器，本设备采用的是DCE Connector Face – 34 Pin Female连接器。

可与标准DTE线缆连接。

其接口定义如下：I—输入；O—输出名称输入/输出管脚编号Chassis Ground — CGND-ASignal Ground — GND-BReceive Data (A) — RD(A)O RReceive Data (B) — RD(B)O TReceive Timing (A) — RCK(A)O VReceive Timing (B) — RCK(B)O XSend Data (A) — TD(A)I PSend Data (B) — TD(B)I SSend Timing (A) — TCK(A)O YSend Timing (B) — TCK(B)O AATerminal Timing (A) — SCTE(A)I UTerminal Timing (B) — SCTE(B)I WRequest to Send — RTS I CClear to Send — CTS O DData Set Ready — DSR O EData Carrier Detect — DCD O F Data Terminal Ready — DTRIH第二章 连接配置一、设备互联在进行本公司产品互联时可遵从下表所示的具体连接型号规定，否则会出现链路不通或数据传输不正常等现象。

局端客户端RC903-V35FE1 RC903-V35FE1 RC904-V35FE1RC903-V35FE1二、推荐的基本连接方式RC903-V35FE1转换器具有三种时钟工作方式：主时钟方式：采用设备内部晶振产生的时钟，作为系统时钟，又称内时钟 从时钟方式：由E1接收线路提供的时钟，作为系统时钟，又称恢复时钟 终端时钟方式：由DTE 设备提供的终端时钟，作为系统时钟时钟方式的选择是通过拨码开关设置的，具体方法见第四章。

本设备须点对点应用。

E1通道可由PDH 、SDH 等设备提供，也可直接用电缆连接。

1、点对点成帧模式“主时钟——从时钟”结构RC903-V35FE1（主时钟）PDH SDH DXC MUXRC903-V35FE1（从时钟）V.35 wireV.35 wireE1E1如上图所示，点对点连接路由器或其他V.35接口设备时，路由器需工作在DTE 模式。

为了安装调试方便，可将本端转换器设置为主时钟方式，远端转换器设置为从时钟方式，时钟源在本端转换器上。

使用“主时钟——从时钟”连接结构时，如果E1链路中串接了DXC 、MUX 设备，则DXC 、MUX 和远端转换器都应是从时钟方式（跟随E1线路时钟）。

2、点对点成帧模式“终端时钟——从时钟”结构时钟源当您的远端DTE设备必须跟随本端DTE设备的时钟相位时，即本端DTE的TX CLOCK为内时钟源，可将本端转换器设置为终端时钟方式，远端转换器设置为从时钟方式，本端DTE 设备的V.35口必须配置时钟频率。

使用“终端时钟——从时钟”连接结构时，如果E1中串接了DXC、MUX设备，则DXC、MUX和远端转换器都应是从时钟方式（跟随E1线路时钟）。

3、使用两边都是从时钟方式，需要保证E1链路中有DXC、MUX或其他PCM成帧设备提供了时钟源，并且整个E1通路中有且仅有一个时钟源。

4在E1透明模式时，两端转换器都设置为主时钟模式。

注意E1链路只能由PDH、SDH或其他提供透明E1通道的设备提供。

5、扩展连接方式不成对使用，与其他厂家相关设备对通如果远端采用了E1接口的路由器，需要首先确定E1线路的各种参数，如成帧/透明、PCM30/31、CRC使能/禁止、时钟关系，以及带宽分配和时隙占用等情况。

如有一项与转换器的设置不匹配，连通时都会造成问题。

这种连接方式，如果两端设备都工作在成帧模式时，时钟关系往往被忽视。

首先确定时钟源在哪台设备上，那么对端的设备都要跟随E1线路时钟。

三、产品兼容性如果使用本设备和其他厂家成帧E1设备对通（例如V.35至成帧E1接口转换器、E1接口路由器等）；或者本设备成对使用时，中间串接了DXC、MUX等设备，需要注意如下问题：1．PCM30/31格式必须一致2．CRC校验功能有效/无效必须一致3．V.35接口数据在G.704帧格式中的占用必须一致4．本设备的远端分配带宽功能和远端E1口环回测试功能失效5．确认整个链路中只能有一个时钟源，其他PCM设备都是从时钟（跟随E1线路时钟）第四章安装与准备工作一、上电时注意事项1.V.35接口严禁热插拔。

2.E1接口建议不要热插拔。

3.E1收发两路线缆连通后，在通电情况下，对于其中一路的短开、接通操作是安全的。

直流-48V电源的设备，建议先接保护地（中间接头）。

正负极严禁接反。

二、摆放1．放于机房内，保持机房洁净，应有空调设备。

2．放置远端转换器。

远端转换器一般使用“从时钟方式”。

3．放置本端转换器。

本端转换器一般使用“主时钟方式”，特殊情况下需用跟随DTE时使用“终端时钟方式”。

三、测通●查看本端设备应无任何告警。

●测试本端DTE设备是否能与远端设备进行数据通信。

如果不能测通，可用以下方法进行逐步测试：1．本地V.35口环回测试，设置方法见扩展设置开关的说明。

若路由器指示成功，证明V.35口正常；若路由器不能指示环回，请先检查本端转换器时钟方式、带宽设置，并可试着调整TX CLK、RX CLK相位选择开关。

2．第1步成功后，检查E1链路通信是否正确。

如果本设备成对使用，并且E1通道中不阻断第0时隙，可进行远端环回测试，如果远端E1口环回成功，则本端RLP灯亮。

本端路由器应指示环回成功。

3．如果本设备不是成对使用，则需要将另一端的其他厂家设备E1接口参数和本端转换器设置完全一致，包括PCM30/31格式，CRC使能/禁止，时钟方式的匹配等。

如果这些参数设置好后，需要注意的就是V.35数据在帧格式中的占用问题了，见1.3.4节确认时隙的占用情况，保证两端设备的时隙占用完全一致。

4．第2步成功后（或保证第3步设置完全正确后），说明本端到远端的E1通路通信正常。

此时如果对方V.35接口线接好，但依然不能正常通信，请调整远端转换器的TX CLK或RX CLK相位选择。

四、故障转移如果转换器出现LOS或LER告警，说明E1接收侧故障，则V.35接口的DCD信号被关闭，DTE设备应有反映。

如果转换器出现RAL，说明E1发送侧故障，则V.35接口CTS信号被关闭，DTE设备应有反映。

五、运行环境：工作温度：0-45℃工作湿度：5%~90%无冷凝六、电源适配要求：交流/直流可选AC：交流220V/50Hz（输入范围165至265V）DC：直流－48V（输入范围－36至－72V）设备功耗：≤ 3W七、外型尺寸：外型尺寸：120（宽）×39（高）×156（深）单位：mm第四章 开关设置说明一、 前面板设置开关（常用设置）定义 1、前面板设置开关为常用设置开关，即开通前必须进行设置。

第1~5位： V.35接口带宽设定第6位： 带宽主控/带宽被控设定 第7、8位： 时钟方式选择2、第1~5位开关：V.35接口带宽的设置E1成帧模式时，V.35速率N ×64Kbps （N=1~31）；E1透明模式时，V.35速率2048Kbps 。

速率设置对应表如下，这5位开关实际上是设置N 值的二进制编码。

当设置N 为0时，ON OF上表中，“1”表示开关拨向OFF，“0”表示开关拨向ON。

例如，384Kbps带宽的设置状态为“00110”，那么开关设置的方法就应该是“ON,ON,OFF,OFF,ON”。

建议您先抄下您需要的带宽对应的二进制编码，再对应“1为OFF，0为ON”的规则。
