电线电缆试验方法
电线电缆低温冲击试验

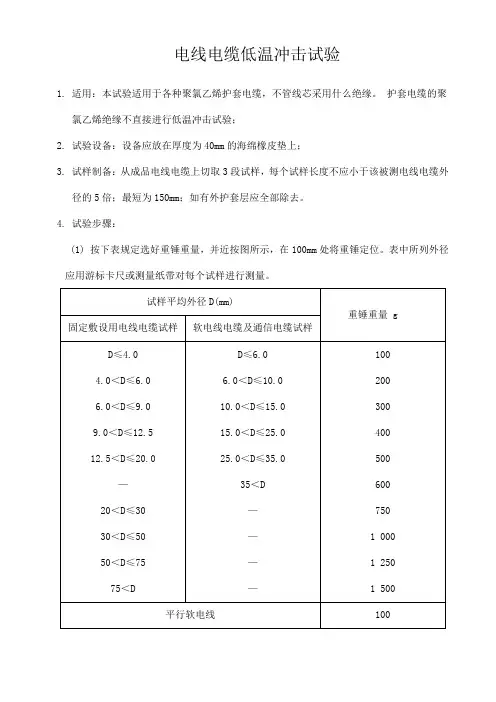

电线电缆低温冲击试验1. 适用：本试验适用于各种聚氯乙烯护套电缆，不管线芯采用什么绝缘。
护套电缆的聚氯乙烯绝缘不直接进行低温冲击试验；2. 试验设备：设备应放在厚度为40mm的海绵橡皮垫上；3. 试样制备：从成品电线电缆上切取3段试样，每个试样长度不应小于该被测电线电缆外径的5倍；最短为150mm；如有外护套层应全部除去。
4. 试验步骤：(1) 按下表规定选好重锤重量，并近按图所示，在100mm处将重锤定位。
表中所列外径应用游标卡尺或测量纸带对每个试样进行测量。
注：试样为扁平电缆时，D取偏平电缆的短轴尺寸。
（2）将每个试样在设备上依次并排放妥。
放置平行软线和电缆时，试样的短轴应垂直于钢座。
（3）将设备和试样放入低温箱中，按有关电线电缆产品标准中规定的温度进行冷却。
设备和试样均未经预冷处理者，冷却时间应不小于16h，16h冷却周期包括冷却试验设备所需的时间。
设备已经预冷处理者，试样的冷却时间可以缩短至使试样达到规定的试验温度，但不得少于1h。
（4）按规定时间冷却后，在低温箱中立即依次让重锤从100mm高度上自由落下，冲击结束后取出试样，使之恢复到近似室温。
（5）无护套的电缆、电线和软线的绝缘线芯试样，以每100mm长保持直线状态扭转360°，然后检查绝缘。
如试样不能作360°扭转时，则按（6）条规定剖开绝缘进行检查。
（6）护套电缆、电线和软线的试样浸入温水中一定时间后取出，沿试样轴向切开护套，检查绝缘外表面和护套的内外表面。
5．试验结果评价：用正常视力或经校正的视力（不用放大镜）检查时，三个试样应无裂纹。
如三个试样中有一个试样开裂，则应另取三个试样进行第二次试验。
第二次试验的三个试样无裂纹时，试验结果合格，如仍有任何一个试样出现裂纹，试验结果应判不合格。
单根电线电缆垂直燃烧试验方法
不延燃试验（阻燃性试验）（单根电线电缆垂直燃烧试验方法）一、检验目的电线电缆产品发生短路或接触火种时，有可能使绝缘或护套发生燃烧，在不少要求严格防止火灾场合中（煤矿、船上、地下铁道等）；要求万一发生燃烧时，火焰应不蔓延，而在一定时间和一定长度上自行熄灭，这称为不延燃性。
有些场合中，产品如不具这种功能，将会引起非常严重的后果。
要求具有不延燃性能的产品普遍采用聚氯乙烯，氯丁橡胶和丁胺聚氯乙烯复合物作为绝缘和护套材料，这些材料被燃烧时会释放出氯气起着阻燃作用。
有时为了增强阻燃的效果，还加入某种阻燃剂。
二、适用范围1、DZ—1法适用于各种电线电缆；2、DZ—2法适用于实心铜导体直径0.4-0.8mm和绞合导体截面0.1-0.5mm的绝缘电线。
三、检验依据GB 5023.1~5023.7—1997GB 5013.5—1997GB12666.1~GB1666.2—1990JB8734.2~8735.5—1998四、试验设备及器具1、燃烧试验仪、天平（精确1g）2、火源（煤气、酒精、丙烷）五、取样及试样制备1、DZ—1法从成品电线或电缆上截取一根长600±25mm的试样，若电线电缆表面上有涂料或清漆涂层时，试验前应将试样在60±2℃的温度下保持4H并冷却至室温。
2、DZ—2法从成品电线电缆上截取长度为600±25mm的试样两根，并分别编号为1号和2号。
如果试样表面有涂料或清漆涂层，试验前应将试样在60±2℃下保持4H，并冷却到室温。
六、试验步骤试验环境温度20±10℃第一种方法（DZ—1法）允许采用煤气喷灯或酒精喷灯、仲裁试验时应采用标准丙烷喷灯。
1、报准备好的试样放在天平称重，并根据重量按下列公式计算出供火时间。
t=60+m/25式中：t=供火时间，sm=校准到600mm长的试样重量，g2、试样的安装1）把1号试样垂直并夹住使处在金属罩的中心垂直位置。
试样应按导体截面积计算承受5N/mm的张力。
电线电缆的基本测试方法
电线电缆的基本测试方法二、电线电缆的基本测试方法基本结构（一）导线1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电线电缆产品的导体电阻。
2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG等，奇数AWG电线属于特殊例外。
3、决定导体截面积的方法有二种：A、测量每一根绞合芯线截面积之和，测量时至少要取7根苡线直径的平均值作为平均芯线直径。
D以Mils计算：导体截面积CMA=nd2（CMA：Circular Mil Area)以毫米计算：导体=0.7854*nd2其中n为导体结构中芯线的根数。
芯线直径的测量：根据UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英寸），两个端面都是平面的千分尺进行测量。
B、称重法，见UL1581第210节。
测量过程中发现测量值小于要求值（UL1581，Table20.1),可用两种方法中的另一种加以证实。
（注：DC电阻测量法不能用来作为测量CMA的最终判断标准）。
导体绝缘厚度1、测量工具：千分尺常用的千分尺，测量端面均为平面，最小读数：0.01mm端面为1.98*9.5mm，荷重10g的荷重千分尺（导体绝缘厚度）平均绝缘厚度的测量：距端线10英寸开始，每10英寸为一个测量点，测量5个点处导线的外径，导体的直径。
绝缘厚度=（导线外径-导体直径）/2将5个点处的绝缘厚度平均即得到平均绝缘厚度。
最小绝缘厚度的测量：测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导线结构。
截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。
测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导线绝缘体最小厚度。
对于小于18AWG的导线，可采用读数显微镜方法。
2、测量工具，读数显微镜取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片，在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度。
通常将读数显微镜（精度为0.001mm)的测量结果作为最终的参考标准。
电线电缆试验方法
电线电缆试验方法电线电缆作为电力传输和信号传递的重要载体，在现代社会中发挥着举足轻重的作用。
为确保电线电缆的质量、安全性和可靠性，满足不同应用场景下的性能需求，对其进行严格的试验是至关重要的。
本文将详细介绍电线电缆的试验方法，包括结构检查、电气性能测试、机械性能测试以及环境适应性测试等多个方面。
一、结构检查结构检查是对电线电缆的外观和内部构造进行的初步评估，主要目的是检查其是否符合设计要求和相关标准。
1. 外观检查：检查电线电缆的表面是否光滑、无损伤、无裂纹、无污渍等。
同时，还需检查标识、印刷字迹是否清晰、耐久。
2. 尺寸测量：使用千分尺、显微镜等工具测量电线电缆的直径、绝缘厚度、导体直径等关键尺寸，确保其符合规格要求。
3. 剖面分析：通过切割、研磨、染色等手段，制备电线电缆的剖面样品，然后在显微镜下观察其内部结构，如导体绞合、绝缘层、屏蔽层等的排列和组合情况。
二、电气性能测试电气性能测试是评估电线电缆传输电能和信号能力的重要手段，主要包括导电性能、绝缘电阻、介电强度等方面。
1. 导电性能测试：通过测量电线电缆的直流电阻或交流阻抗，评估其导电能力。
测试时需注意样品的长度、温度等因素对测量结果的影响。
2. 绝缘电阻测试：在规定的温度和湿度条件下，测量电线电缆绝缘层的电阻值，以评估其绝缘性能。
绝缘电阻的高低直接影响到电线电缆的安全使用。
3. 介电强度测试：通过施加高压电场，测试电线电缆绝缘层能够承受的最大电压而不发生击穿现象。
这是评估电线电缆耐压能力和安全性的重要指标。
三、机械性能测试机械性能测试旨在评估电线电缆在受到外力作用时的变形、断裂等机械行为，以确保其在安装和使用过程中的稳定性和耐久性。
1. 拉伸试验：在规定的速度和条件下，对电线电缆样品进行拉伸，直至断裂。
通过测量拉伸过程中的力-位移曲线，可以计算出抗拉强度、断裂伸长率等关键指标。
2. 弯曲试验：将电线电缆样品按照规定的弯曲半径和次数进行弯曲，然后观察其表面是否有开裂、断裂等现象。
GBT电线电缆电性能试验方法
GBT电线电缆电性能试验方法
14
GB/T3048.1-2007 总则
§在3048.14 直流电压试验方法的“范围”中，将 “各种电力电缆及其附件的耐受直流电压试验， 通信电缆也可参照”的表述，修改统称为“电线 电缆产品”与.1的界定相一致，在“试样制备”中 删除了有关电缆附件的相关规定。因为电缆附 件已有GB/T 18889-2002“电力电缆附件试验方 法”。
GBT电线电缆电性能试验方法
18
GB/T3048.1-2007 总则
（2）该标准中对型式试验的线芯根数作出了 详细的要求。3.5条“除非产品标准中另有规定， 型式试验和抽样试验时，三芯及以下的电缆每 芯均应取样，超过三芯的电缆应取三个芯的试 样，如多芯电缆各芯颜色不用时，应取不同颜 色的试样。”
GBT电线电缆电性能试验方法
GBT电线电缆电性能试验方法
24
GB/T3048.2-2007
c、在“试样制备”中，参照GB/T 3952-1998“电 工用铜线坯”第5.5.3条的规定，增加了“基准试 验”时的试样制备方法：“必要时，基准试验用 试样应按照下述方法制备：试样经酸洗并加工 至标称直径为2mm，去油污，经（500~550℃） 保护气氛中快速冷却或在空气中快速转移到水 中冷却。”
GBT电线电缆电性能试验方法
12
GB/T3048.1-2007 总则
§ 1、“范围”的界定 原标准中“范围”中规定：“本标准适用于各种电力 电缆和电气装备用电线电缆的电性能试验。”由于 GB/3048中还包括原材料和通信电缆的内容。因此 在3048.1的范围中将“电力电缆和电气装备用电线 电缆”以及“其他电线电缆及材料的类似性能试验” 整合，统一表述为“适用于各种类型的电线电缆及 材料的电性能试验。”相应其各分标准也作出相应 的修改。
电线电缆的检测试验简介
津成电线电缆内部专用
电线电缆的检测试验简介
1、抗紫外光测试
在720小时电弧和淋雨交替施行后，试样试验前后伸长率、抗张强度均不应小于未试验样品测量值的80%，本试验适用于“W”户外级电线电缆（包括单线、护套、平行线）。
2、浸油试验
将试样浸泡在一定温度、特定油质、一定时间的环境下，浸泡后试样的抗强强度、拉伸率应保持在浸泡前试样测试值的一定百分比。
3、绝缘层紧密度试验
分为节日灯线单导体绝缘层紧密度和整体结构平行线导体绝缘层紧密度两种试验方法。
护套电缆线没有此项要求。
例如：XTW线，先截取一段11英寸长的电线，将中间绝缘纵向切开，成为单导体电线结构，参照CXTW线执行即可。
4、表面印字牢固度试验
分为老化前和老化后牢固度试验。
生产线测试和UL现场测试都采用老化前测试。
而送样测试都采用老化后测试。
压块荷重450g,端面25×50mm，测试面为绒布，在表面印字面进行三个完整的来回磨擦，检查印字是否剥落。
5、抗拉试验
对于18AWG和17AWG的电源延长线等护套缆线，能保证在承受规定荷重1分钟后，各内芯线不应断线。
6、护套表面绝缘电阻
表面洁净的护套线，相距0.5英寸的两个铜箔电极间施加500VDC电压1分钟，其绝缘电阻应保持大于100M。
StylePage:每种型号AWM电子线适用的结构、测试、标志等具体要求，有些类似UL62中的。
津成线缆。
电线电缆产品试验方法介绍
§3 编织密度
1、检验目旳 屏蔽层起到均匀电场、防电磁场干扰作用，编织
密度旳大小直接影响该产品旳屏蔽效果，检验编织 密度主要目旳是考核与原则旳符合性。 2、试验设备 ❖ 千分尺：分度值0.001mm ❖ 米尺：精度0.1mm ❖ 测量纸带：厚度0.1mm左右 3、取样
4、 计算公式
Kf=(mnd/2L)〔1+(L/πD)2〕1/2 K=(2 Kf - Kf2)×100% K—编织密度，%
Kf—单向覆盖系数， m—锭子总数，
n—每锭中单丝根数,
d—编织金属单丝直径，mm
L—节距，mm
D—屏蔽层直径，mm
5、鉴定
标称截面0.12mm2及下列旳单芯屏蔽电线，屏蔽旳 编织密度应不不大于60%；其他屏蔽电线，其屏蔽旳 编织密度应不不大于80%（JB/T 8734.1-1997）
4、试样制备 试验前试样应在23±5℃旳温度下至少保持
3h 4.1 绝缘厚度： ❖ 从绝缘上清除全部护层，抽出导体和隔离层
（若有旳话），在至少相隔1m旳3处各取1段 （300~500mm）电缆试样。 ❖ 每一试件由一绝缘薄片构成，共3个试片。 ❖ 假如绝缘上有压印标识凹痕，会使该处厚度变 薄，所以试件应取包括该标识旳一段。 ❖ 5芯及下列电缆每芯均要检验，5芯以上电缆， 任检5芯。 ❖ 无护套扁平软线旳线芯不应分开。
A=π（D-δ）δ D---管状试样外径旳平均值，修约到小数后两位 δ---绝缘或护套厚度平均值，修约到小数后两位， 其中RVS无护套扁平软线应按GB/T2951.11-2023原 则中图6测量，两导体之间最短距离旳二分之一作为 绝缘线芯旳绝缘厚度 D和δ旳测量按GB/T 2951.11-2023原则执行 ③对需老化旳试样，截面积应在老化处理前测量。
电线电缆防白蚁、防鼠、防紫外线、防水相关试验方法
3
防紫外线
（抗日照）
参照GB/T 14049
露天敷设的电缆护套应具有抗日照、抗紫外线性能，参照GB/T 14049附录A进行；
试样经42d老化后，其抗张强度和断裂伸长率的变化率不超过±30%范围；
经21d老化后试样与经42d老化后试样对比，抗张强度和伸长率的变化率不超过±15%范围；
该标准于2006.7.1开始实施，主要用于规范电子电气产品的材料及工艺标准，使之更有利于人体健康和环境保护。
该标准的目的在于消除电机电子产品中的铅、汞、镉、六价铬、多溴联苯、多溴二苯醚。
我国国家标准GB/T 19216-2003、GA306-2007将耐火试验分为普通级和A级两种，
A级火焰温度950-1000℃、持续供火时间90min。
B级（GA306为默认温度等级）火焰温度750-800℃、持续供火时间90min
在整个试验期间，试样应承受产品规定的额定电压值。
3
低烟无卤
是指不含卤素（F、CI、Br、I、At）,燃烧时不发出有毒烟雾的环保型电缆。
电线电缆防白蚁、防鼠、防紫外线、防水相关试验方法
1
防白蚁
JB/T 10696.9-2011
GB/T 2951.38-1986
试验方法：击倒法、实验群体法、蚁巢法
击倒法：家白蚁60只，定时观察白蚁被击倒的时间和数量
群体法：家白蚁10g，试验周期三个月
蚁巢法：试验周期一年
2
防鼠
JB/T 10696.10-2011
聚氯乙烯护套料的耐环境老化性能应满足GB/T 2951.6中抗开裂试验的要求；
聚乙烯护套料耐环境老化的性能应满足GB/T 2951.8耐环境应力开裂试验的要求。
电线电缆检验试验方法标准汇编
电线电缆检验试验方法标准汇编第1部分：一般规定1 目的1.1使进货检验或验证按规定的要求进行，保证未经检验和验证的原材料不投入生产使用。
1.2防止产生和及时发现不合格品，保证检验通过的产品符合质量标准的要求。
2 范围本指导书规定了电线电缆用主要原材料的进货检验以及电线电缆产品的过程检验（工序检验）、最终检验（成品检验）、检验流程及抽样规则、判定规则、检验项目、试验类型等。
本指导书适用于本公司电线电缆产品全过程的质量检验和试验。
本指导书同相关的材料标准、试验方法标准及产品标准一起使用。
3 定义3.1 例行试验（R）routine tests——由制造方在成品电缆的所有制造长度或附件的每个预制绝缘件上进行的试验，以检验其是否符合规定的要求。
3.2 抽样试验（S）Sample tests——在成品电缆试样上或取自成品电缆的元件上进行的试验，以证明电缆产品符合设计的规范。
3.3 定期抽样试验（St）Periodic sampling tests——每三个月进行一次的试验。
3.4 型式试验（T）type tests——按一般商业原则，规定的一种型号电缆在供货前进行的试验，以证明电缆具有良好的性能，能满足规定的使用要求。
一旦进行型式试验后，不必重复进行，除非电缆材料或设计的改变会影响电缆性能。
3.5 过程检验（工序检验）（IPQC）In-process Quality Control——为防止不合格品流入下道工序，而对各道工序加工的产品及影响产品质量的主要工序要素所进行的检验。
其作用是根据检测结果对产品做出判定，即产品质量是否符合规格标准的要求；根据检测结果对工序做出判定，即工序要素是否处于正常的稳定状态，从而决定该工序是否能继续进行生产。
3.6 出厂检验delivery inspection——指产品出厂（交货）前进行的例行试验。
3.7 自检——是指操作工人自己对自己生产的半成品或零部件按照标准或规定要求进行的检验。
电线电缆试验方法
电线电缆试验方法
电线电缆试验方法主要包括以下几种：
1. 绝缘电阻测试：使用绝缘电阻测试仪对电线电缆绝缘进行检测，以确定其是否满足要求。
2. 电气绝缘强度测试：将电线电缆与设备的金属部分连接，然后施加一定的电压，通过电气绝缘强度测试仪检测是否发生击穿现象。
3. 成分分析：通过化学分析等方法检测电线电缆的材料成分，以确定是否符合相关标准要求。
4. 外观检查：对电线电缆的外观进行检查，包括是否有明显的损坏、变形、变色等。
5. 弯曲试验：将电线电缆固定在一定位置，然后施加一定的弯曲力，检查电线电缆是否出现断裂、破损等问题。
6. 耐火试验：将电线电缆暴露在一定的高温环境中，观察其是否能够保持正常工作，并判断其抗火性能。
7. 耐磨试验：用机械设备对电线电缆进行一定的磨损，检查是否会出现损坏等
问题。
8. 导电性能测试：通过测试电线电缆的电导率、电阻等参数，以判断其导电性能是否符合要求。
以上试验方法根据不同电线电缆的要求和应用领域可能会有所差异，具体的试验方法和标准应参考相关行业的标准和规范。
电线电缆的检验项目及检验方法
电线电缆的检验项目及检验方法摘要：电线电缆在电力系统和电气工程中扮演着重要的角色，其质量和安全性直接影响到电力传输和设备运行的可靠性。
因此，对电线电缆进行有效的检验是至关重要的。
本文旨在介绍电线电缆的常见检验项目和相应的检验方法，以提高电线电缆的质量和可靠性。
关键词：电线电缆；检验项目；检验方法引言电线电缆是电力系统中用于传输电能的重要组成部分。
随着电力需求的增长，对电线电缆的质量和可靠性要求也越来越高。
因此，对电线电缆进行全面的检验是确保其性能和安全性的关键步骤。
1.检验项目1.1.外观检验检查电缆外皮是否完整，是否存在刮擦、破损、剥落等情况。
任何破损的外皮都可能影响电缆的绝缘性能和机械强度，因此需要及时发现并进行修复或更换；电缆外皮的颜色是否符合标准要求，并核对电缆上的标识信息，包括电缆型号、额定电压、生产厂商等。
正确的颜色和标识可以帮助识别电缆的特性和用途，以及追溯生产和质量控制信息，仔细观察电线电缆表面是否存在裂纹、凹陷、气泡、异物等缺陷。
这些表面缺陷可能是由于生产过程中的缺陷、运输或安装时的损坏等原因引起的。
这些缺陷可能会导致电缆的电气性能下降，甚至引发电气故障或事故，电缆是否存在异常的弯曲或折叠，这可能导致电线电缆内部的导体受到损伤或绝缘层受到压力，从而降低电缆的性能和寿命。
在进行外观检验时，需要使用适当的照明和放大设备，以确保能够充分观察和检查电线电缆的表面细节。
同时，需要记录和报告任何发现的外观缺陷，并采取相应的措施进行修复或更换。
1.2.尺寸检验导体直径是电线电缆中心的金属导体的直径，导体直径的准确测量对于判断电缆的导电能力和承载能力至关重要。
通常使用卡尺、显微镜或激光测量仪等工具进行测量，并与标准数值进行比对；绝缘层是保护导体的绝缘材料覆盖在导体表面的一层。
绝缘层的厚度对电线电缆的绝缘性能起着重要作用。
通过使用显微镜或专用测厚仪等工具进行测量，可以获得绝缘层的厚度，并与标准要求进行比对；绝缘外径是指绝缘层表面到电线电缆外表面的距离。
电线电缆电性能试验方法 第8部分：交流电压试验-最新国标
电压和电容电流的要求。
4.2.1.2 试验回路的电压应稳定，不受各种泄漏电流的影响。试样的非破坏性放电不应使试验电压有
明显的降低，以至影响试样破坏性放电时的电压测量。
4.2.2 串联谐振回路
串联谐振回路主要是由与容性试样或负载相串接的电感及相连的馈电电源所组成。通过改变回路
g) 试验设备及其校准日期和有效期。
附 录 A
（规范性）
串联谐振试验回路和参数
A.1 调感式串联谐振试验回路
调感式串联谐振试验回路及其等值线路分别如图 A.1 与图 A.2 所示。
标引序号说明：
CP——试样电容器；
RV——可调电抗器；
TC——单相调压器；
TF——馈电变压器。
图A.1 调感式串联谐振试验回路
试验区内应有接地极，其接地电阻应小于 4 Ω，试验装置的接地端和试样的接地端或附加电极均
应与接地极可靠连接。
9 试验记录
试验记录应详细记载下列的内容：
a) 试验类型；
b) 试样编号，试样型号、规格、长度；
c) 试验日期；
d) 试验时的大气条件（气压、温度、湿度）；
e) 试验电压的数值和持续时间；
f) 试验中的异常现象及处理；
电线电缆电性能试验方法
第 8 部分：交流电压试验
1 范围
本文件描述了交流电压试验的术语和定义、试验设备、试样制备、试验程序、试验结果及评定、试
验安全和试验记录。
本文件适用于电线电缆产品耐受交流电压试验，但不适用于绕组线产品的电压试验。
本文件应与GB/T 3048.1一起使用。
2 规范性引用文件
