IHF125-80-160氟塑料离心泵

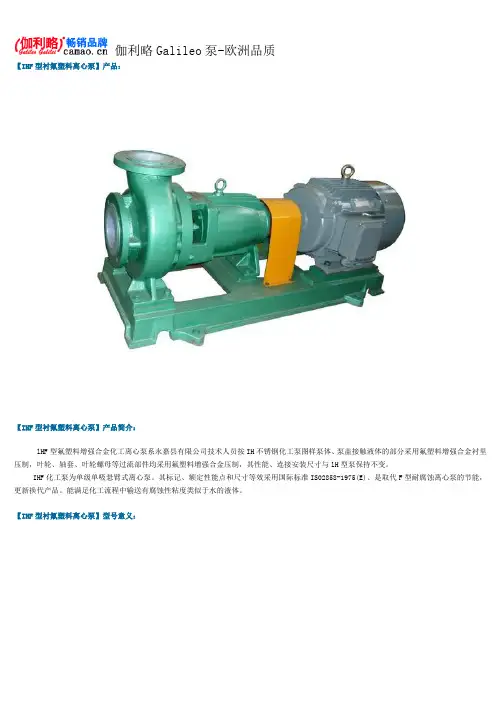

衬氟塑料离心泵型号及参数
【IHF型衬氟塑料离心泵】产品：【IHF型衬氟塑料离心泵】产品简介：lHF型氟塑料增强合金化工离心泵系永嘉县有限公司技术人员按IH不锈钢化工泵图样泵体、泵盖接触液体的部分采用氟塑料增强合金衬里压制，叶轮、轴套、叶轮螺母等过流部件均采用氟塑料增强合金压制，其性能、连接安装尺寸与lH型泵保持不变。
IHF化工泵为单级单吸悬臂式离心泵。
其标记、额定性能点和尺寸等效采用国际标准IS02858-1975(E)、是取代F型耐腐蚀离心泵的节能，更新换代产品。
能满足化工流程中输送有腐蚀性粘度类似于水的液体。
【IHF型衬氟塑料离心泵】型号意义：【IHF型衬氟塑料离心泵】技术参数：流量：6.3～400m3/h；扬程：5～132m；转速：2900、1450r/min；功率：0.55～110KW；进口直径：50～200mm；最高工作压力：1.6Mpa。
【IHF型衬氟塑料离心泵】产品特点：IHF型衬氟塑料离心泵的泵体采用金属外壳内衬聚全氟乙丙烯(F46)、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99．9％氧化铝陶瓷或碳化硅，动环采用四氟填充材料或碳化硅。
其特点是该泵结构先进合理，耐腐蚀强，密封性能严密可靠，工作稳定，噪声低，使用寿命长。
【IHF型衬氟塑料离心泵】产品用途：IHF型泵为单级单吸式氟塑料合金化工离心泵，是按国标设计并结合非金属泵的加工工艺设计生产的。
该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、无毒素分解、使用温度宽，输送介质温度为-85C～200。
C等优点。
该泵广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。
本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强硷、强氧化剂、有机溶剂等强腐蚀性介质的使用，是目前最先进的耐腐蚀装备之一。
【IHF型衬氟塑料离心泵】结构图：序号名称材质1泵体HT2002叶轮骨架45#钢3叶轮聚全氟乙丙烯4泵体聚全氟乙丙烯6泵盖HT2007机封压盖1Crl8Ni9Ti8静环99.9％氧化铝陶瓷9动环填充四氟乙烯10泵轴3Crl311轴承体HT20012联轴器HT200【IHF型衬氟塑料离心泵】性能参数：型号转速r/min流量Q扬程m效率%功率P必耐汽蚀余量(m) m3/h L/s轴功率电机功率（KW)IHF32-25-12529003.50.9721400.51.52.35 1.3920440.626.5 1.818420.7614501.750.49 5.25370.0680.75 2.32.50.695400.0853.250.94.5380.105IHF32-25-125A29003.10.0617.6380.71.12.34.5 1.2516410.485.8 1.6114.4400.57IHF32-25-16029003.50.9733340.932.2 2.35 1.393240 1.16.5 1.83042 1.2614501.750.498.25300.1310.75 2.32.50.698380.1433.250.97.5400.166IHF32-25-160A29003.10.8629300.811.52.34.5 1.2528350.975.8 1.612636 1.14IHF40-32-12529004.4 1.2221400.632.2 2.56.5 1.820450.798.3 2.3118430.9514502.20.6 5.25370.0850.75 2.53.250.95410.1084.15 1.15 4.5400.1278.3 2.313039 1.7114502.20.68.25330.140.75 2.52.50.98360.153.25 1.157.5370.18IHF40-32-160A29003.9 1.0829320.961.52.5 5.6 1.562838 1.237.4 2.062637 1.41IHF50-32-12529008.8 1.0821.545 1.152.23.012.5 1.562054 1.2616.3 2.0617.553 1.4714504.4 1.25.37370.170.75 3.06.25 1.745460.188.15 2.26 4.37450.22IHF50-32-125A29008 2.2217420.881.5 3.0 11 3.0516520.9214.5 4.031451 1.08IHF50-32-16029008.8 2.443341 1.934 3.012.5 3.473248 2.2716.3 4.533047 2.8414504.4 1.28.25310.310.75 3.06.25 1.748410.338.15 2.267.5420.39IHF50-32-160A29008.2 2.282939 1.163 3.0 11.7 3.252847 1.8815.2 4.222646 2.34IHF50-32-20029008.8 2.445234 3.77.5 3.012.5 3.475042 4.116.3 4.534841 5.214504.4 1.213250.621.5 3.06.25 1.7412.5330.658.15 2.2612360.74IHF50-32-200A29008.2 2.284531 3.245.5 3.0 11.711.74440 3.515.215.24239 4.45IHF50-32-25029008.88.882277.311 3.012.512.580357.816.316.376341014504.4 4.420.520 1.222.23.06.25 6.252027 1.268.158.151930 1.48.28.27125 4.53323217.563 2.4214508.728.75 5.37450.280.75 3.5 12.512.55570.31616 4.37580.33IHF65-50-125A290015.615.61753 1.362.23.5 22.322.31662 1.5729291461 1.79IHF65-50-160290017.517.53350 3.155.5 3.525253259 3.69323227.557 4.214508.758.758.25400.491.1 3.512.512.58530.511616 6.87510.59IHF65-50-160A290016.416.42948 2.74 3.5 23.323.32858 3.130.430.42456 3.54IHF65-40-200290017.517.55245 5.511 3.525255054 6.3323245.5547.3514508.758.7513360.861.5 3.512.512.512.5460.9316, , ,1611.447 1.05IHF65-40-200A290016.416.44643 4.37.5 3.5 23.323.34453530.430.44052 5.2IHF65-40-250290017.517.5823910.118.5 3.52525805010.93232765212.7414508.758.7520.532 1.523 3.512.512.52042 1.6216161944 1.88IHF65-40-250A290016.416.471368.815 3.5 23.323.370489.330.430.4685011.25IHF80-65-1252900353521.564 3.25.5 4.050502069 3.9565651767 4.5145017.517.5 5.37540.471.1 4.025255640.5332.532.5 4.25620.61IHF80-65-160290011 4.050503268 6.41656527.5677.27IHF80-65-160145017.5 4.868.25500.781.5 4.0 25 6.98620.8832.59 6.88611IHF80-65-160A2900318.62958 4.17.5 4.0 4512.52867 5.125816.12466 5.34IHF80-50-2002900359.7252529.5315 4.05013.9506410.646518.145.56512.39145017.5 4.861351 1.213 4.025 6.912.559 1.4432.5911.3858 1.74IHF80-50-200A2900318.646507.3511 4.0 4512.544638.565816.1406210IHF80-50-2502900359.72824019.430 4.05013.9805021.86518.1725125145017.5 4.8620.540 2.44 4.025 6.92050 2.732.591851 3.12IHF80-50-250A2900318.671.53915.422 4.0 4512.5705017.65816.1635119.9IHF100-80-12529007019.42370 6.2611 5.010027.820757.2613036.114657.631450359.7 5.75650.851.5 4.55013.95700.976518 3.5640.98IHF100-80-125A290062.617.41868 4.57.5 5.0 8924.71673 5.311632.21165 5.74IHF100-80-16029007019.434689.5315 5.010027.8327411.7813036.1246513.031450359.78.560 1.352.2 4.55013.9868 1.66518 6.567 1.69IHF100-65-200290030 5.0 10027.8507218.9113036.1427120.941450359.71360 2.064 4.55013.912.568 2.5651810.563 2.95IHF100-65-200A290065.418.246631322 5.0 93.526447115.0212133.6377017.4IHF100-65-25029007019.4876226.645 4.010027.8806931.613036.16868351450308.3321.25835.5 4.55013.92063 4.36016.718.562 4.72IHF100-65-250A290065.416.276.56020.2537 4.5 93.526706826.212133.6596728【IHF型衬氟塑料离心泵】性能曲线图：【IHF型衬氟塑料离心泵】安装尺寸：产品型号电机型号/功率外形及安装尺寸(KW)L B S P A W T H h f4-φdIHF32-25-125Y802-4/0.7578073047012060320270350220804-φ19 Y802-2/1.178073047012060320270350220804-φ19 Y90S-2/1.579073047012060320270350220804-φ19IHF32-25-160Y802-4/0.7578073047012060320270350220804-φ19 Y90S-2/1.579074053013060350300370230804-φ19 Y90L-2/2.281074053013060350300370230804-φ19IHF40-32-125Y802-4/0.7578073047012060320270350220804-φ19 Y90S-2/1.579073047012060320270350220804-φ19 Y90L-2/2.282073047012060320270350220804-φ19IHF40-32-160Y802-4/0.7578074053013060320270350230804-φ19 Y90S-2/1.580074053013060350300370230804-φ19 Y90L-2/2.281074053013060350300370230804-φ19IHF50-32-125Y802-4/0.7580074053013060350300370230804-φ19 Y90S-2/1.581075053013060350300360220804-φ19 Y90L-2/2.282075053013060350300360220804-φ19IHF50-32-160Y802-4/0.7582082056013060350300370235804-φ19 Y100L-2/390080045517560390340480220804-φ19 Y112M-2/490082056013060350300370235804-φ19IHF50-32-200Y90L-4/1.585080056013060350300370235804-φ19 Y132S1-2/5.597085056014060390340380260804-φ19 Y132S2-2/7.598085056014060390340380260804-φ19IHF50-32-250Y100L-4/2.21030920560200804804305202901004-φ24 Y132S2-2/7.511801170775200804904405202901004-φ24 Y160M1-2/1112801170775200804904405202901004-φ24IHF65-50-125Y802-4/0.7580075053013060350300360220804-φ19 Y90L-2/2.285082056013060350300370235804-φ19 Y100L-2/387077055011060320270360220804-φ19IHF65-40-200Y90L-4/1.5990880560140603903403802601004-φ19 Y132S2-2/7.51120850560140603903403802601004-φ19 Y160M1-2/111140980660150604604004402601004-φ19IHF65-40-250Y100L2-4/31030920560200804804305202901004-φ19 Y160M2-2/1511801170775200804904305202901004-φ19 Y160L-2/18.513301170775200804904305202901004-φ24IHF80-65-125Y90S-4/1.1820800560130603503003702351004-φ24 Y112M-2/4900820560130603503003702351004-φ24 Y132S1-2/5.5980840600120603903404002351004-φ24IHF80-65-160Y90L-4/1.5840800560130603903403802601004-φ24 Y132S2-2/7.51040850560140603903403802601004-φ24 Y160M1-2/111140980660150604604004402601004-φ24IHF80-50-200Y100L2-4/3940850560140603903403802601004-φ24 Y160M1-2/111000960660150604604004602701004-φ24 Y160M2-2/151020960660150604604004602701004-φ24IHF80-50-250Y112M-4/41050920560200804804305102851004-φ24 Y180M-2/2213301170775200804904305102851004-φ24 Y200L1-2/3014301270850220805504905102851004-φ24IHF100-80-125Y90M-L-4/1.5960800560130803903403802601004-φ24 Y132S2-2/7.51040850560140803903403802601004-φ24 Y160M1-2/111140980660150804604004402701004-φ24IHF100-80-160Y100L-4/2.2940850560140803903404602701004-φ24 Y160M1-2/1111201090760165804604004802801004-φ24 Y160M2-2/1511401090760165804604004802801004-φ24IHF100-65-200Y112M-4/41050920560200804804305253001004-φ28 Y180M-2/2212801220880190805705005253001004-φ28 Y200L1-2/3013801220880190805705005253001004-φ28IHF100-65-250Y132S-4/5.51140950560160806105105503001004-φ28 Y200L2-2/3713801220880200806305255503001004-φ28 Y225L-2/45178014501280200806305605503001004-φ28（安装图仅供参考，如需确切尺寸请来电索取CAD图）【IHF型衬氟塑料离心泵】安装示意图：【IHF型衬氟塑料离心泵】安装注意事项：1、泵的安装是否合理，对泵的正常运行与使用寿命有极其重要的影响，故安装和校正必须仔细进行。
IHF25-20-125
IHF25-20-125氟塑料离心泵安徽博特泵阀制造有限公司一、氟塑料离心泵用途及特点IHF25-20-125氟塑料离心泵广泛应用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业，适用于输送清液或者含有少量颗粒（固含量≤10%）的腐蚀性介质。
氟塑料离心泵特点：IHF型氟塑料离心泵是本公司按国际标准设计，泵体采用金属外壳内衬氟塑料，叶轮及泵盖均采用金属嵌件外包氟塑料合金压制成型，轴封采用先进的外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷，动环采用四氟填充材料（或很据用户特殊工况专配其他材质），其特点是耐腐耐磨密封性好。
二、氟塑料离心泵型号意义IHF25-20-125IH: 国际标准化泵系列代号 20：泵出口口径是20mmF: 过流部件材质为氟塑料合金 125：叶轮名义直径是125mm25：泵进口口径是25mm四、氟塑料离心泵使用范围1.耐压极限：耐压极限为1.0MPa，要注意泵的输出压力不能超过耐压极限。
2.使用温度范围：-20 ~100℃；环境温度变化范围：0~40℃；环境湿度变化范围：35~85%RH.3.如果工况使用温度在100℃~150℃范围内，其过流部件采用高温氟塑料制造。
4.可输送带有少量颗粒及结晶的介质（固含量≤10%），禁止输送会产生大量气泡的介质。
5.液体粘度对泵性能的影响：当液体粘度发生变化的时候，泵的性能也有所变化。
五、氟塑料离心泵使用前注意事项1、离心泵禁止空运装，泵运行时的最小流量：设计点35%。
2、如果泵运转时发生汽蚀，必须在1分钟内停机。
3、介质温度变化应控制在40℃以内，过高的温升/降可能导致泵零件的损坏。
4、如果泵运行时突然停电，必须立刻关闭电源，并关闭出口阀门。
5、泵的噪音≤95dB，如果发生振动和噪音，应停机检查，排除故障，才能工作。
6、泵进口口径< 150mm: 选择脂润滑轴承，轴承箱禁止另加机油。
IHF125-100-200衬四氟离心泵
IHF125-100-200衬四氟离心泵安 徽 博 特 泵 阀 制 造 有 限 公 司一、衬四氟离心泵用途及特点IHF125-100-200衬四氟离心泵广泛应用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业，适用于输送清液或者含有少量颗粒（固含量≤10%）的腐蚀性介质。
衬四氟离心泵特点：IHF型衬四氟离心泵按国际标准设计，泵体采用金属外壳内衬氟塑料，叶轮及泵盖均采用金属嵌件外包氟塑料合金压制成型，轴封采用先进的外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷，动环采用四氟填充材料（或很据用户特殊工况专配其他材质），其特点是耐腐耐磨密封性好。
二、衬四氟离心泵型号意义IHF125-100-200IH: 国际标准化泵系列代号 100：泵出口口径是100mmF: 过流部件材质为氟塑料合金 200：叶轮名义直径是200mm125：泵进口口径是125mm三、衬四氟离心泵型号及参数转速n=2900r/min型号流量m³/h扬程m效率%汽蚀余量m电机功率kw整机质量kg IHF125-100-2002005065 6.055660四、衬四氟离心泵使用范围1.耐压极限：耐压极限为1.0MPa，要注意泵的输出压力不能超过耐压极限。
2.使用温度范围：-20 ~100℃；环境温度变化范围：0~40℃；环境湿度变化范围：35~85%RH.3.如果工况使用温度在100℃~150℃范围内，其过流部件采用高温氟塑料制造。
4.可输送带有少量颗粒及结晶的介质（固含量≤10%），禁止输送会产生大量气泡的介质。
5.液体粘度对泵性能的影响：当液体粘度发生变化的时候，泵的性能也有所变化。
五、衬四氟离心泵使用前注意事项1、离心泵禁止空运装，泵运行时的最小流量：设计点35%。
2、如果泵运转时发生汽蚀，必须在1分钟内停机。
3、介质温度变化应控制在40℃以内，过高的温升/降可能导致泵零件的损坏。
IHF、IHF(D)氟塑料合金离心泵使用说明书
电机 功率
kw 1.5 2.2 5.5 5.5 5.5 11 15 22 45 75 55 75 110
泵头 质量
kg
240 360 500 400 500 520
表三：（n=2900r/min）短支架结构
转速 n=2900r/min
型号
IHF50-32-160(D) IHF50-32-200(D) IHF65-50-125(D) IHF65-50-160(D) IHF80-65-125(D)
六、结构与主要零部件名称 泵进口口径<150mm
产品介绍
泵进口口径≥150mm
短支架结构（IHFD 型离心泵）
6
七、安装尺寸 尺寸见表一
尺寸见表二
产品介绍
序号
1 2 3 4 5 6 7 8 9 10 11 12 13
表一（n=2900r/min） 型号 L
IHF25-20-125 715 IHF25-20-250 1032 IHF32-20-125 715 IHF40-25-125 740 IHF40-25-160 1025 IHF40-25-200 1075 IHF40-32-250 1200 IHF50-32-125 950 IHF50-32-160 1025 IHF50-32-200 1075 IHF50-32-250 1200 IHF65-50-125 995 IHF65-50-160 1075
IHF、IHF(D)型氟塑料合金离心泵 使用说明书
使用产品前请仔细阅读说明书
1
目录 安全部分 一、安全警告事项...................................3 二、安全注意事项 ..................................3 产品介绍 一、 用途及特点.....................................4 二、 包装与检查. ...................................4 三、 型号意义.......................................4 四、 型号及参数.....................................4 五、 使用范围.......................................5 六、 结构与主要零部件名称...........................6 七、 安装尺寸.......................................7 安装部分 一、 安装要点.......................................10 二、 管道...........................................10 使用及维护部分 一、 使用前的注意事项...............................11 二、 启动与运行.....................................11 三、 维护与保养.....................................11 四、 拆卸和组装.....................................12 五、 服务承诺.......................................12 六、 常见故障与排除.................................13
IHF100-80-160氟塑料合金离心泵
安 徽 博 特 泵 阀 制 造 有 限 公 司IHF100-80-160氟塑料合金离心泵一、氟塑料离心泵用途及特点IHF100-80-160氟塑料离心泵广泛应用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行 业，适用于输送清液或者含有少量颗粒（固含量≤10%）的腐蚀性介质。
氟塑料离心泵特点：IHF型氟塑料离心泵按国际标准设计，泵体采用金属外壳内衬氟塑料，叶轮及泵盖均采用金属嵌件外包氟塑料合金压制成型，轴封采用先进的外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷，动环采用四氟填充材料 （或很据用户特殊工况专配其他材质），其特点是耐腐耐磨密封性好。
二、氟塑料离心泵型号意义IHF100-80-160IH: 国际标准化泵系列代号 80：泵出口口径是80mmF: 过流部件材质为氟塑料合金 160：叶轮名义直径是160mm100：泵进口口径是100mm三、氟塑料合金离心泵型号及参数转速n=2900r/min型号流量m³/h扬程m效率%汽蚀余量m电机功率kw整机质量kg IHF100-80-1601003270 5.015250四、氟塑料离心泵使用范围1.耐压极限：耐压极限为1.0MPa，要注意泵的输出压力不能超过耐压极限。
2.使用温度范围：-20 ~100℃；环境温度变化范围：0~40℃；环境湿度变化范围：35~85%RH.3.如果工况使用温度在100℃~150℃范围内，其过流部件采用高温氟塑料制造。
4.可输送带有少量颗粒及结晶的介质（固含量≤10%），禁止输送会产生大量气泡的介质。
5.液体粘度对泵性能的影响：当液体粘度发生变化的时候，泵的性能也有所变化。
五、氟塑料离心泵使用前注意事项1、离心泵禁止空运装，泵运行时的最小流量：设计点35%。
2、如果泵运转时发生汽蚀，必须在1分钟内停机。
3、介质温度变化应控制在40℃以内，过高的温升/降可能导致泵零件的损坏。

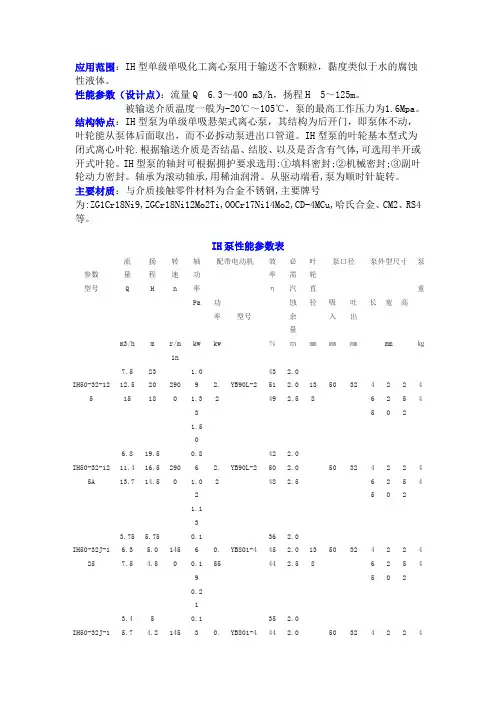

IH离心泵的主要技术参数参数
应用范围：IH型单级单吸化工离心泵用于输送不含颗粒，黏度类似于水的腐蚀性液体。
性能参数（设计点）：流量Q 6.3～400 m3/h，扬程H 5～125m。
被输送介质温度一般为-20℃～105℃，泵的最高工作压力为1.6Mpa。
结构特点：IH型泵为单级单吸悬架式离心泵，其结构为后开门，即泵体不动，叶轮能从泵体后面取出，而不必拆动泵进出口管道。
IH型泵的叶轮基本型式为闭式离心叶轮.根据输送介质是否结晶、结胶、以及是否含有气体,可选用半开或开式叶轮。
IH型泵的轴封可根据拥护要求选用:①填料密封;②机械密封;③副叶轮动力密封。
轴承为滚动轴承,用稀油润滑。
从驱动端看,泵为顺时针旋转。
主要材质：与介质接触零件材料为合金不锈钢,主要牌号为:ZG1Cr18Ni9,ZGCr18Ni12Mo2Ti,OOCr17Ni14Mo2,CD-4MCu,哈氏合金、CM2、RS4等。
IH泵性能参数表参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必需汽蚀余量叶轮直径泵口径泵外型尺寸泵重功率型号吸入吐出长宽高m3/h m r/minkw kw ％ｍ㎜㎜㎜mm ㎏IH50-32-125 7.512.5152320182901.091.331.52.2YB90L-24351492.02.02.513850 32 4652225244IH50-32-125A 6.811.413.719.516.514.52900.861.021.132.2YB90L-24250482.02.02.550 32 4652225244IH50-32J-125 3.756.37.55.755.04.51450.160.190.210.55YB801-43645442.02.02.513850 32 4652225244IH50-32J-13.45.754.2 1450.13 0.YB801-435442.02.0 50 32 422450.165 0 2IH50-32-160 7.512.51534.532302902.142.372.453.YB100L-23345502.02.02.516550 32 4652629248IH50-32-160A 6.811.413.729.126.624.62901.681.842.092.2YB90L-23245442.02.02.550 32 4652629248IH50-32J-160 3.756.37.58.68.07.51450.30.340.360.55YB801-42940432.02.02.516550 32 4652629248IH50-32-160A 3.45.76.87.36.76.21450.240.270.270.55YB801-42839422.02.02.550 32 4652629248IH50-32-200 7.512.515.051.850.048.02903.784.364.565.5YB132S1-22839432.02.02.519550 32 4653346IH50-32-200A 7.011.714.045.543.741.72903.213.663.795.5YB132S1-22738422.02.02.550 32 4653346IH50-32J-26.61140.538.7 2902.80 4 YB112M-26372.02.0 50 32 433633.225 0 0IH50-32J-200 3.756.37.542.942.542.01450.570.650.681.1YB90S-42333362.02.02.519550 32 4653346IH50-32J-200A 3.55.97.111.310.910.41450.490.530.570.75YB802-42232352.02.02.550 32 4563346IH50-32J-200B 3.35.56.610.19.79.21450.430.470.490.55YB801-42131342.02.02.550 32 4653346IH50-32-250 7.512.515.0828078.52907.288.258.7911 YB160M1-2233336.52.02.02.525150 32 63454599参数型号叶轮直径(mm)转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH50-32-125 138 7.512.515.023.020.018.01.091.331.502.02.02.5Y90L-2/2.2 Y90L-2/2.2 Y100L-2/3.0 44IH50-32-125A 1256.811.313.618.516.414.50.870.991.162.02.02.5Y90S-2/1.5 Y90L-2/2.2 Y90L-2/2.2 44IH50-32-160 165 7.5 34.5 2.13 2.0 Y100L-2/3.Y112M-4/4.Y132S1-2/5.4812.5 15.0 32.030.02.372.452.02.50 0 5IH50-32-160 A 1506.811.313.628.526.424.51.761.851.912.02.02.5Y90L-2/2.2Y100L-2/3.Y112M-4/4.0 48IH50-32-200 195 7.512.515.051.550.048.03.784.364.562.02.02.5Y132S1-2/5.5Y132S1-2/7.5Y160M1-2/11 60IH50-32-200A 1776.811.313.642.541.039.53.163.243.572.02.02.5Y112M-4/4.Y132S1-2/5.5Y132S1-2/7.560IH50-32-250 252 7.512.515.082.080.078.57.288.258.762.02.02.5Y160M1-2/11Y160M2-2/15Y160L-2/18.599IH50-32-250A 2357.011.714.071.970,068.06.846.977.712.02.02.5Y160M1-2/11Y160M1-2/11Y160M2-2/15 99IH50-32-250B 2216.611.013.263.562.060.95.716.196.642.02.02.5Y132S1-2/7.5Y160M1-2/11Y160M2-2/15 99IH50-32-315 7.512.515.0125 15.22.02.02.5Y160L-2/18.5Y180M-2/22 Y200L1-2/30IH50-32-315A 7.011.714.0110 12.982.02.02.5Y160M2-2/15Y160L-2/18.5Y200L1-2/30IH50-32-315B 6.611.013.296.8 11.152.02.02.5Y160M2-2/15Y160M2-2/15Y180M-2/22IH65-50-125 130 15.025.030.021.220.018.51.852.202.402.02.02.5Y100L-2/3.Y112M-4/4.Y132S1-2/5.545IH65-50-125A 11813.622.727.317.516.515.41.481.671.912.02.02.5Y90L-2/2.2Y100L-2/3.Y112M-4/4.0 45参数型号叶轮直径(mm转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84) (m)IH65-50-160 16815.025.030.034.032.030.03.183.824.152.02.02.5Y132S1-2/5.5Y132S1-2/7.5Y160M1-2/11 50IH65-50-160A 15313.622.727.328.426.524.82.562.933.292.02.02.5Y112M-4/4.Y132S1-2/5.5Y132S1-2/7.550IH65-40-200 19215.025.030.053.050.047.55.306.567.272.02.02.5Y132S1-2/7.5Y160M1-2/11Y160M2-2/15 64IH65-40-200A 17513.622.727.342.041.039.05.065.075.732.02.02.5Y132S1-2/7.5Y160M1-2/11Y160M1-2/11 64IH65-40-250 24815.025.030.081.280.078.49.7611.8012.802.02.02.5Y160M2-2/15Y160L-2/18.5Y200L1-2/30 103IH65-40-250A 23214.023.428.074.871.068.58.7310.6011.102.02.02.5Y160M2-2/15Y160M2-2/15Y180M-2/22 103IH65-40-250B 21813.222.026.462.861.853.07.298.428.452.02.02.5Y160M1-2/11Y160M2-2/15Y160L-2/18.5103IH65-40-315 31015.025.030.0126.125.124.18.5021.8023.802.02.02.5Y200L1-2/3Y200L2-2/37Y225M-2/45 115IH65-40-315A 29014.023.428.0118.5109.5106.18.1018.3622.122.02.02.5Y200L1-2/3Y200L1-2/3Y225M-2/45 115IH65-40-315B 27213.222.026.498.096.595.914.6915.6317.672.02.02.5Y160L-2/18.5Y200L1-2/3Y200L2-2/37 115IH80-65-125 14030.050.060.023.220.017.53.163.954.293.03.04.0Y132S1-2/5.5Y132S1-2/7.5Y160M1-2/11 54IH80-65-125A 12727.245.319.016.52.483.043.03.0Y112M-4/4.Y132S1-2/5.5Y132S1-2/7.554IH80-65-160 16830.050.060.036.032.028.45.166.507.142.02.33.3Y132S1-2/7.5Y160M1-2/11Y160M2-2/15 60IH80-65-160A 15327.245.354.429.526.423.24.085.025.592.02.33.3Y132S1-2/7.5Y132S1-2/7.5Y160M1-2/11 60参数型号叶轮直径(mm)转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH80-50-200 20430.050.060.055.050.045.08.5010.8011.902.02.53.2Y160M2-2/15Y160L-2/18.5Y180M-2/22 69IH80-50-200A 18527.245.354.445.241.137.06.738.299.352.02.53.2Y160M1-2/11Y160M2-2/15Y160L-2/18.569IH80-50-250 24530.050.060.081.580.078.013.8718.8023.222.22.53.5Y200L1-2/3Y200L2-2/37Y225M-2/45 102IH80-50-250A 23028.146.956.271.470.568.311.8716.1019.352.22.53.5Y180M-2/22Y200L1-2/3Y200L2-2/37 102IH80-50-250B 21626.444.052.863.062.260.410.0613.8016.702.22.53.5Y160L-2/18.5Y180M-2/22 Y200L2-2/37 102IH80-50-315 31230.050.060.0128.125.120.24.9032.8039.222.02.02.5Y225M-2/45 Y250M-2/55 Y280S-2/75 119IH80-50-315A 29328.146.956.2112.110.105.21.4128.1033.462.02.02.5Y200L2-2/37Y225M-2/45 Y280S-2/75 119IH80-50-315B 275 44.052.897.092.924.2028.422.02.5Y200L1-2/3Y200L2-2/37Y250M-2/55 119IH100-80-125 14260.0100.0120.023.220.017.56.027.478.173.74.54.8Y160M1-2/11Y160M1-2/11Y160M2-2/15 63IH100-80-125A 13054.691.8109.219.216.814.54.765.926.343.74.54.8Y132S1-2/7.5Y160M1-2/11Y160M2-2/15 63IH100-80-160 17860.0100.0120.037.032.028.010.1011.9012.503.84.35.0Y160M2-2/15Y160L-2/18.5Y180M-2/22 95IH100-80-160A 16254.691.8109.230.526.523.27.989.259.853.84.35.0Y160M1-2/11Y160M2-2/15Y160L-2/18.595IH100-65-200 20960.0100.0120.056.050.044.014.5018.9020.303.43.95.2Y180M-2/22Y200L1-2/3Y200L2-2/37 96IH100-65-200A 19054.691.8109.246.041.536.611.5014.7016.003.43.95.2Y160L-2/18.5Y180M-2/22 Y200L1-2/30 96参数型号叶轮直径(mm)转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH100-65-250 25960.0100.0120.088.080.074.025.2032.0036.103.03.64.5Y200L2-2/37Y225M-2/45 Y280S-2/75 107IH100-65-250A 24256.193.5112.277.070.064.721.8027.4030.903.03.64.5Y200L2-2/37Y225M-2/45 Y250M-2/55 107IH100-65-250B 22852.787.8105.467.061.757.018.3023.1026.003.03.64.5Y200L1-2/3Y200L2-2/37Y250M-2/55 107IH100-65-315 30060.0100.0120.0132.125.44.9054.9060.802.83.24.2Y280S-2/75 Y280M-2/90 Y315S-2/110 160119. 0IH100-65-315A 28056.193.5112.2115.5109.104.39.2045.5052.102.83.24.2Y250M-2/55 Y280S-2/75 Y315S-2/110 160IH100-65-315B 26452.787.8105.4102.97.092.033.3038.7044.402.83.24.2Y250M-2/55 Y280S-2/75 Y280M-2/90 160IH125-80-160 17096.0160.0192.037.032.028.013.6217.6519.295.6 Y180M-2/22Y200L1-2/3Y200L2-2/37IH125-80-160A87.5145.9175.131.626.622.610.7613.5514.375.6Y160L-2/18.5Y180M-2/22 Y200L1-2/30IH125-80-200 21996.0160.0192.061.050.041.024.5327.5827.845.2Y200L1-2/3Y200L2-2/37Y250M-2/55IH125-80-200A90.0150.0180.054.743.734.720.9522.8922.385.2Y200L1-2/3Y200L1-2/3Y225M-2/45IH125-80-200B84.5140.8169.049.738.729.718.1519.2718.235.2 Y180M-2/22Y200L1-2/3Y200L2-2/37IH125-80-25096.0160.0192.087.080.073.033.4543.7550.224.8 Y250M-2/55 Y280S-2/75 Y280M-2/90IH125-80-250A90.0150.0180.076.170.063.927.8436.2041.224.8 Y225M-2/45 Y250M-2/55 Y280S-2/75IH125-80-250B84.5140.8169.067.462.056.623.5030.4934.734.8Y200L2-2/37Y225M-2/45 Y280S-2/75参数型号叶轮直径转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84(mm )r (m)IH125-80-31596.0160.0192.0133.125.119.55.1969.8381.874.5 Y280M-2/90Y315S-2/11Y315M1-2/132IH125-80-315A90.0150.0180.0117.110.104.746.2558.3668.434.5 Y280S-2/75 Y280M-2/90 Y315S-2/110IH125-80-315B84.5140.8169.0102.996.792.038.8248.7957.224.5 Y280S-2/75 Y280S-2/75 Y280M-2/90IH125-100-160 176120.0200.0240.037.032.028.017.2721.5223.774.04.55.0Y200L1-2/3Y200L1-2/3Y225M-2/45IH125-100-160A 109.1182.0218.031.626.622.613.6116.4817.014.04.55.0Y160L-2/18.5Y200L1-2/3Y200L2-2/37IH125-100-200 223120.0200.0240.061.950.041.029.3035.4038.804.55.05.8Y225M-2/45 Y250M-2/55 Y280S-2/75 103IH125-100-200A 203109.1182.0218.050.541.434.023.1027.4030.104.55.05.8Y200L2-2/37Y225M-2/45 Y250M-2/55 103IH125-100-250 266120.0200.0240.090.080.073.047.4058.1064.503.74.55.5Y280S-2/75 Y280M-2/90 Y315S-2/110 170IH125-100-250A 248112.0186.5224.078.069.563.540.3048.3554.503.74.55.5Y280S-2/75 Y280S-2/75 Y280M-2/90 170IH125-100-250B 233105.5175.5211.069.061.556.034.2041.4046.003.74.55.5Y250M-2/55 Y280S-2/75 Y280M-2/90 170IH125-100-315 328120.0200.0240.0130.125.69.44100.224.55.06.0Y315M1-2/132——————————1470 119. 0 114.0 0IH125-100-315A 309112.0186.5224.0113.110.4103.459.2485.6097.044.55.06.0Y315S-2/11Y315M1-2/132—————147IH125-100-315B 290105.5175.5211.0100.96.791.649.5472.4082.244.55.06.0Y280M-2/90Y315S-2/11Y315M1-2/132147参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH50-32-125 1383.86.37.55.75.04.50.160.190.212.02.02.5Y801-4/0.55Y801-4/0.55Y801-4/0.55 44IH50-32-125A 1253.45.76.84.74.13.70.130.150.162.02.02.5Y801-4/0.55Y801-4/0.55Y801-4/0.55 44IH50-32-160 1653.86.37.58.58.07.50.300.340.362.02.02.5Y801-4/0.55Y801-4/0.55Y802-4/0.75 48IH50-32-160A 1503.45.76.87.06.56.00.250.270.282.02.02.5Y801-4/0.55Y801-4/0.55Y801-4/0.55 48IH50-32-200 1953.86.37.512.912.512.00.570.650.682.02.02.5Y802-4/0.75Y90S-4/1.1 Y90L-4/1.5 60IH50-32-200A 1773.45.76.810.510.29.80.480.520.542.02.02.5Y802-4/0.75Y802-4/0.75Y90S-4/1.1 60IH50-32-250 2513.86.320.520.01.231.272.02.0Y90L-4/1.5Y100L1-4/2.2Y100L2-4/3.99IH50-32-250A 2353.55.97.118.017.517.11.071.081.102.02.02.5Y90L-4/1.5 Y90L-4/1.5Y100L1-4/2.299IH50-32-250B 2213.35.56.616.015.515.10.960.930.942.02.02.5Y90L-4/1.5 Y90L-4/1.5Y100L1-4/2.299IH50-32-315 3.86.37.532.0 2.502.02.02.5Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5IH50-32-315A 3.55.97.128.0 2.142.02.02.5Y100L2-4/3.0Y100L2-4/3.0Y112M-4/4.0IH50-32-315B 3.35.56.624.7 1.852.02.02.5Y100L1-4/2.2Y100L2-4/3.0Y112M-4/4.0IH65-50-125 1307.512.515.05.45.04.50.250.310.332.02.02.5Y801-4/0.55Y801-4/0.55Y802-4/0.75 45IH65-50-125A 1186.811.313.64.54.13.50.200.230.262.02.02.5Y801-4/0.55Y801-4/0.55Y801-4/0.55 45参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH65-50-160 1687.512.515.08.58.07.50.450.530.582.02.02.5Y802-4/0.75Y802-4/0.75Y90S-4/1.1 50IH65-50-160A 1536.811.313.67.06.66.00.370.410.462.02.02.5Y802-4/0.75Y802-4/0.75Y90S-4/1.1 50IH65-40-200 1927.512.515.013.012.512.00.780.931.022.02.02.5Y90L-4/1.5 Y90L-4/1.5Y100L1-4/2.264IH65-40-200A 1756.811.313.611.010.39.80.640.720.812.02.02.5Y90S-4/1.1 Y90S-4/1.1 Y90L-4/1.5 64IH65-40-250 248 12.515.020.019.61.751.862.02.5Y100L1-4/2.2Y100L2-4/3.0Y112M-4/4.0 103IH65-40-250A 2327.011.714.017.817.517.11.261.471.552.02.02.5Y100L1-4/2.2Y100L1-4/2.2Y100L2-4/3.103IH65-40-250B 2186.611.013.215.815.515.11.091.251.322.02.02.5Y90L-4/1.5Y100L1-4/2.2Y100L2-4/3.103IH65-40-315 3107.512.515.032.432.031.73.003.303.502.02.02.5Y112M-4/4.Y132S-4/5.5Y132M-4/7.5 115IH65-40-315A 2907.011.714.028.428.027.82.842.883.122.02.02.5Y112M-4/4.Y112M-4/4.Y132S-4/5.5 115IH65-40-315B 2726.611.013.224.124.724.42.172.392.922.02.02.5Y112M-4/4.Y112M-4/4.Y132S-4/5.5 115IH80-65-125 14015.025.030.05.85.04.40.440.530.582.52.53.0Y802-4/0.75Y90S-4/1.1 Y90S-4/1.1 54IH80-65-125A 12713.622.627.24.84.13.60.350.410.452.52.53.0Y802-4/0.75Y802-4/0.75Y90S-4/1.1 54IH80-65-160 16815.025.030.09.08.07.20.740.880.952.02.33.3Y90S-4/1.1 Y90L-4/1.5Y100L1-4/2.260IH80-65-160A 15313.622.627.27.46.65.80.580.680.742.02.33.3Y90S-4/1.1 Y90S-4/1.1 Y90L-4/1.5 60参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH80-50-200 20415.025.030.013.512.511.51.251.491.602.02.02.5Y100L1-4/2.2Y100L1-4/2.2Y100L2-4/3.69IH80-50-20185 13.6 11.0 1.00 2.0 Y90L-4/1.5 Y100L1-4/2Y100L2-4/3.690A 22.627.2 10.39.51.141.282.02.5.2 0IH80-50-250 24515.025.030.020.420.019.51.982.433.192.22.53.5Y112M-4/4.Y132S-4/5.5Y132M-4/7.5 102IH80-50-250A 23014.023.428.117.917.617.01.712.252.582.22.53.5Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5 102IH80-50-250B 21613.222.026.415.715.515.01.411.862.292.22.53.5Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5 102IH80-50-315 31215.025.030.033.032.030.03.744.745.572.02.02.5Y132M-4/7.5Y132M-4/7.5Y160M-4/11 119IH80-50-315A 29314.023.428.128.028.326.03.154.014.732.02.02.5Y132S-4/5.5Y132M-4/7.5Y160M-4/11 119IH80-50-315B 27513.222.026.425.524.723.22.703.363.972.02.02.5Y132S-4/5.5Y132S-4/5.5Y132M-4/7.5 119IH100-80-125 14230.050.060.05.85.04.40.821.001.073.73.64.8Y90L-4/1.5 Y90L-4/1.5Y100L1-4/2.263IH100-80-125A 13027.345.854.64.54.23.60.630.790.823.73.64.8Y90S-4/1.1 Y90L-4/1.5 Y90L-4/1.5 63IH100-80-160 17830.050.060.09.28.07.01.301.581.683.03.43.7Y100L1-4/2.2Y100L2-4/3.0Y112M-4/4.0 95IH100-80-160A 16227.345.854.67.66.66.31.031.221.453.03.43.7Y100L1-4/2.2Y100L1-4/2.2Y100L2-4/3.95IH100-65-200 20930.050.060.014.012.511.01.912.502.852.52.53.0Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5 96IH100-65-200A 19027.345.854.611.610.39.11.511.922.252.52.53.0Y100L2-4/3.0Y100L2-4/3.0Y132S-4/5.5 96参数叶轮转速1450r/min 泵重(kg) 流量扬程轴功必需汽配带电机型号及功率型号直径(mm) (m3/h)(m) 率(kw)蚀余量(NPSH)r(m)Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH100-65-250 25930.050.060.022.020.018.53.604.304.702.52.53.0Y132S-4/5.5Y132M-4/7.5Y160M-4/11 116IH100-65-250A 24228.046.756.019.217.416.23.123.533.922.52.53.0Y132S-4/5.5Y132S-4/5.5Y132M-4/7.5 116IH100-65-250B 22826.444.052.817.515.514.02.623.043.252.52.53.0Y112M-4/4.Y132S-4/5.5Y132M-4/7.5 116IH100-65-315 30030.050.060.033.532.030.56.207.508.302.02.02.5Y160M-4/11 Y160L-4/15Y180M-4/18.5127IH100-65-315A 28028.046.756.029.328.026.75.466.337.152.02.02.5Y160M-4/11 Y160M-4/11 Y160L-4/15 127IH100-65-315B 26426.444.052.826.224.723.24.485.295.782.02.02.5Y132M-4/7.5Y160M-4/11 Y160M-4/11 127IH125-80-160 17048.080.096.09.258.07.01.862.392.612.5Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5IH125-80-160A 43.873.087.67.96.75.71.471.851.972.5Y100L1-4/2.2Y100L2-4/3.0Y112M-4/4.0IH125-80-200 21948.080.096.015.212.510.23.263.633.652.5Y112M-4/4.Y132S-4/5.5Y132M-4/7.5IH125-80-200A 45.075.090.013.610.98.72.783.012.962.5Y112M-4/4.Y132S-4/5.5Y132M-4/7.5IH125-80-250 48.080.096.021.820.018.34.605.896.742.2Y132M-4/7.5Y160M-4/11 Y160L-4/15IH125-80-250A 45.075.090.019.017.516.03.824.905.602.2Y132M-4/7.5Y160M-4/11 Y160M-4/11IH125-80-250B 42.270.416.915.53.244.132.2Y132S-4/5.5Y132M-4/7.5Y160M-4/1184.4 14.2 4.73IH125-80-315 48.080.096.033.532.030.07.309.3010.742.1 Y160L-4/15 Y160L-4/15 Y180L-4/22参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH125-80-315A 45.075.090.029.328.026.26.097.738.922.1 Y160M-4/11 Y160L-4/15Y180M-4/18.5IH125-80-315B 42.270.484.425.724.223.04.716.497.452.1 Y160M-4/11 Y160M-4/11 Y160L-4/15IH125-80-400 48.080.096.053.550.047.513.7117.2919.102.52.53.0Y180L-4/22 Y200L-4/30 Y225S-4/37IH125-80-400A 45.075.090.046.843.741.511.4714.4015.892.52.53.0Y180M-4/18.5Y180L-4/22 Y200L-4/30IH125-80-400B 42.270.484.441.438.736.89.7112.1613.432.52.53.0Y160L-4/15Y180M-4/18.5Y200L-4/30IH125-100-160 17660.0100.0120.09.258.07.022.262.793.092.52.53.0Y112M-4/4.Y132S-4/5.5Y132M-4/7.5IH125-100-160A54.791.0109.47.86.75.71.762.162.332.52.53.0Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5IH125-100-200 22360.0100.0120.015.212.510.23.894.665.082.52.93.6Y132S-4/5.5Y132M-4/7.5Y160M-4/11 103IH125-100-200A 20354.791.0109.412.610.38.53.083.604.022.52.93.6Y132S-4/5.5Y132S-4/5.5Y132M-4/7.5 103IH125-100-250 26660.0100.0120.022.520.018.26.237.568.402.02.33.0Y160M-4/11 Y160L-4/15Y180M-4/18.5132IH125-100-250A 24856.093.0112.019.517.415.95.316.297.132.02.33.0Y160M-4/11 Y160M-4/11 Y160L-4/15 132IH125-100-250B 23352.888.0105.618.015.513.84.545.315.732.02.33.0Y132M-4/7.5Y160M-4/11 Y160M-4/11 132IH125-100-315 32860.0100.0120.033.532.030.59.6014.1015.332.02.53.0Y180M-4/18.5Y180L-4/22 Y200L-4/30 147IH125-100-315A 30956.093.0112.029.028.326.48.0012.1012.872.02.53.0Y160L-4/15Y180M-4/18.5Y200L-4/30 147参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH125-100-315B 29052.888.0105.625.424.723.16.309.1110.222.02.53.0Y160M-4/11 Y160L-4/15Y180M-4/18.5147IH125-100-400 39560.0100.0120.055.050.045.017.2822.0024.502.02.53.0Y200L-4/30 Y225S-4/37 Y225M-4/45 220IH125-100-400A 36056.093.0112.045.541.237.213.5317.0219.072.02.53.0Y180L-4/22 Y200L-4/30 Y225S-4/37 220IH125-100-400B52.888.0105.642.638.734.812.2515.4617.252.02.53.0Y180M-4/18.5Y200L-4/30 Y225S-4/37 220IH150-125-250 280120.0200.0240.024.820.015.012.2814.1514.422.52.83.5Y180M-4/18.5Y180L-4/22 Y200L-4/30 172IH150-125-250A 255112.2187.0224.422.317.512.510.4811.7311.402.52.83.5Y160L-4/15Y180M-4/18.5Y180L-4/22 172IH150-125-250B 105.6176.0211.220.315.510.59.129.919.152.52.83.5Y160M-4/11 Y160L-4/15Y180M-4/18.5172IH150-125-320 120.0 36.3 18.83 2.5 Y200L-4/30 Y225S-4/37 Y250M-4/55 200。
IHF氟塑料离心泵说明书
1 用途：汽车制造中的酸洗、喷漆工艺；有色金属冶炼中的电解液输送；离子膜烧碱项目中的氯水、废水处理和加酸等工艺流程。
适用温度：-20℃～100℃。
2 设计特点：本系列产品按国际标准设计制造（ISO2858），泵体采用金属外壳内衬氟塑料，叶轮及泵盖均采用金属嵌件外包氟塑料合金模压成型，使其具有超强的抗冲击能力又有卓越的耐腐蚀性能，轴封选用先进的外装式波纹管机械密封，对磨的密封面有：碳化硅、陶瓷、四氟、硬质合金可供选择。
具有很高的性能价格比，是目前化工行业应用最为广泛的防腐离心泵。
3氟塑料离心泵用途：IHF离心泵的耐腐和耐磨性已得到实际使用的证实和广大用户的一致认可，目前已被广泛应用于：化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺（目前国内大部分离子膜烧碱项目用泵均选用我公司产品）、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在-85℃～150℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前最受使用单位欢迎的泵类设备之一。
4 结构与材料：ÀIHF系列衬氟离心泵5型号意义：IHF50-32-160(D)IH 国际标准化工泵系列代号32 泵出口直径是32mmF 过流部件材质为氟塑料合金160 叶轮名义直径160mm50 泵进口直径是50mm D 短支架结构代号6型号及参数：表一（n=2900r/min）流量扬程效率汽蚀余量进口*出口转速电机功率整机质量型号m³m%m mm r/min kw kg280122.525×2029007.5225IHF25-20-250*3.680185.57826*6.33230IHF40-25-160340×252900312483231103032*6.35020IHF40-25-200340×252900 5.517085023104830*6.38020540×32290011255 IHF40-32-2508802412783472247IHF50-32-1253.250×322900 2.2110*12.52052151650733353.250×3229004135IHF50-32-160*12.5324715304775128IHF50-32-2003.250×3229007.5180*12.5504015494878021IHF50-32-250550×32290011255 *12.580341577381522463.565×5029003135IHF65-50-125*252061351667153345IHF65-50-1603.565×502900 5.5155*2532563530651552353.565×50290011210IHF65-40-200*25505135464815 823325 8048IHF65-40-2503.565×50290018.536035 7250352252480×652900 5.5195 IHF80-65-125*502065601870353360480×65290011228 IHF80-65-160*503264602753355255IHF80-50-200480×50290015250*505063604555358248IHF80-50-2504.580×50290030480*508056607250652262IHF100-80-1254.5100×80290011245*100206512017686535655100×80290015250 IHF100-80-160*10032701102665655162IHF100-65-2005100×65290030480 *10050681204356658260IHF100-65-2505100×65290055630 *100806512065701003857IHF125-80-1605125×80290030460 *1603264180265212055636125×100290055660 IHF125-100-200*2005065220456212086546125×100290075850 IHF125-100-250*20080682106561表二（n=1450r/min）流量扬程效率汽蚀余量进口*出口转速电机功率型号m³m%m mm r/min kw3.59303.250×3214500.55 IHF50-32-160*6.38407.57.5403.512.822IHF50-32-2003.250×321450 1.1*6.312.5337.512.3403.52015550×321450 1.5 IHF50-32-250*6.320307.519.3327.5 3.840IHF65-50-1253.565×5014500.55*12.555517.54617.58.8403.565×501450 1.1 IHF65-50-160*12.585117.57.5607.51330IHF65-40-2003.565×401450 1.5*12.512.54617.511.5427.520.528IHF65-40-2503.565×4014503*12.5204317.5184517.5 5.550480×651450 1.1 IHF80-65-125*2556430 4.56817.58.358IHF80-65-160480×651450 1.5*2586230 6.85017.51348480×501450 2.2 IHF80-50-200*2512.5573011.34817.520.5434.580×5014505.5 IHF80-50-250*2520513011.34532.5 5.560IHF100-80-1254.5100×801450 1.5*5056460 4.36532.58.862IHF100-80-1605100×801450 2.2*5086955 6.56232.512.862IHF100-65-2005100×651450 5.5 *5012.5686010.85632.520.560IHF100-65-2505100×651450 5.5 *5020656016.370509.555IHF125-80-1605125×801450 5.5 *8086290 6.5506013.8606125×100145011 IHF125-100-200*10012.56411011.3606021536125×100145015 IHF125-100-250*1002069120197112022605150×125145022 IHF150-125-250*200206524018641203554IHF150-125-3155150×125145045 *200326324030621205550IHF150-125-4005.5150×125145075*200506224047622402260IHF200-150-2505.5200×150145045*400206848017622403655IHF200-150-3155.5200×150145075*400326448029632405552IHF200-150-4006200×1501450110 *40050644804664表三：IHF(D)型短支架流量扬程效率汽蚀余量进口*出口转速电机功率整机质量型号m³m%m mm r/min kw kg73335IHF50-32-160(D)3.250×322900495*12.5324715304775128IHF50-32-200(D)3.250×3229007.5135*12.550401549481522463.565×502900390IHF65-50-125(D)*252061351667153345IHF65-50-160(D)3.565×502900 5.5125*253256353065352252IHF80-65-125(D)480×652900 5.5125*5020656018707性能曲线图8安装尺寸图：9使用说明：9.1安全须知在使用泵组之前请仔细阅读本“安全须知”，以避免发生意外事故和其它的财产损失或损坏。
泵的型号规格说明
FSB型氟塑料合金泵由泵体,叶轮,合盖,密封件,支架,泵轴,边轴器,吊紧螺栓,螺母,底板组成。
1、泵体：左右两边连接部分内埋钢质法兰圈各一只模压塑料合成金制成。
2、合盖右边一侧内埋一只不锈钢（1Cr18Ni9Ti）模压塑料合金而成。
3、叶轮：采用接轴连接方法，金属轴为优质钢精加工后外包塑料合成金模压而成，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质浸湿部分为塑料合金。
4、机械密封：采用WB2型、ST型不用冷却水可调式端面密封技术，由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。
型号意义性能参数规格型号流量m3/h 扬程 m 入口 mm 出口mm配用功率kw转速r/min气蚀余量m效率 %25FSB-10L 1.5 10 25 20 1.5 2900 4.5 29 25FSB-18L 3.6 18 25 20 1.5 2900 4.5 27 40FSB-15L 5 15 40 32 1.5 2900 4.5 51 40FSB-20L 10 20 40 32 3 2900 4 47 40FSB-30L 10 30 40 32 3 2900 4 55 40FSB-40L 10 40 40 32 5.5 2900 4.5 35 40FSB-50L 10 50 40 32 7.5 2900 4.5 33 50FSB-20L 20 20 50 40 3 2900 3 55 50FSB-25L 15 25 50 40 4 2900 4 64.5 50FSB-30L 15 30 50 40 4 2900 4 70产品名称：IH型化工离心泵•产品简介•性能参数IH型化工离心泵产品概述IH型化工泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。
泵的型号规格说明
FSB型氟塑料合金泵由泵体,叶轮,合盖,密封件,支架,泵轴,边轴器,吊紧螺栓,螺母,底板组成。
1、泵体：左右两边连接部分内埋钢质法兰圈各一只模压塑料合成金制成。
2、合盖右边一侧内埋一只不锈钢（1Cr18Ni9Ti）模压塑料合金而成。
3、叶轮：采用接轴连接方法，金属轴为优质钢精加工后外包塑料合成金模压而成，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质浸湿部分为塑料合金。
4、机械密封：采用WB2型、ST型不用冷却水可调式端面密封技术，由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。
型号意义性能参数规格型号流量m3/h 扬程 m 入口 mm 出口mm配用功率kw转速r/min气蚀余量m效率 %25FSB-10L 1.5 10 25 20 1.5 2900 4.5 29 25FSB-18L 3.6 18 25 20 1.5 2900 4.5 27 40FSB-15L 5 15 40 32 1.5 2900 4.5 51 40FSB-20L 10 20 40 32 3 2900 4 47 40FSB-30L 10 30 40 32 3 2900 4 55 40FSB-40L 10 40 40 32 5.5 2900 4.5 35 40FSB-50L 10 50 40 32 7.5 2900 4.5 33 50FSB-20L 20 20 50 40 3 2900 3 55 50FSB-25L 15 25 50 40 4 2900 4 64.5 50FSB-30L 15 30 50 40 4 2900 4 70产品名称：IH型化工离心泵•产品简介•性能参数IH型化工离心泵产品概述IH型化工泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。
IHF40-25-160
长沙自平衡多级泵厂IHF40-25-160氟塑料离心泵IHF40-25-160单级单吸式氟塑料合金化工离心泵（简称IHF40-25-160离心泵）是按国际标准并结合非金属泵的工艺设计制造。
泵体采用金属外壳内衬氟塑料，泵盖、叶轮均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹机械密封，静环选用或碳化硅，动环采用四氟填充材料，其耐腐耐磨密封性极好。
该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在多种温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前最受使用单位欢迎的泵类设备之一。
适用温度：-20℃～120℃；采用进口材料，其适用温度可达150℃。
启动与运行1、开机前应将泵内灌满须输送的液体或水，关闭出口阀门，接好电源；2、接通电源，检查泵的转向是否正确；3、缓慢开启出口阀门，调整到所需的性能点，机组试运转5～10 分钟，如无异常现象可投入正常运行；4、停机时，应先关闭泵的出口阀门，然后再切断电源；5、如果泵组在运行过程中发生汽蚀，必需在1 分钟内停机检查；6、如果泵组在运行时突然停电，必需立即关闭电源开关，并关闭出口阀门；7、泵组运行过程中，应经常检查泵和电机，发现异常的噪音和升温应立即停机检修；8、介质粘度对泵的性能有一定影响，当液体粘度发生变化时，泵性能也有所变化，使用过程中应当注意。
工作原理离心泵的主要过流部件有吸水室、叶轮和压水室。
吸水室位于叶轮的进水口前面，起到把液体引向叶轮的作用；压水室主要有螺旋形压水室（蜗壳式）、导叶和空间导叶三种形式；叶轮是泵的最重要的工作元件，是过流部件的心脏，叶轮由盖板和中间的叶片组成。
IHF氟塑料衬里离心泵规格型号大全
上海沈泉泵阀制造有限公司☆产品概述IHF型泵为单级单吸式氟塑料合金化工离心泵，是按国标设计并结合非金属泵的加工工艺设计生产的。
该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、无毒素分解、使用温度宽，输送介质温度为-85℃～200℃等优点。
该泵广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。
本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强硷、强氧化剂、有机溶剂等强腐蚀性介质的使用，是目前最先进的耐腐蚀装备之一。
☆结构特征IHF型氟塑料离心泵的泵体采用金属外壳内衬聚全氟乙丙烯(F46)、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99.9％氧化铝陶瓷或碳化硅，动环采用四氟填充材料或碳化硅。
其特点是该泵结构先进合理，耐腐蚀强，密封性能严密可靠，工作稳定，噪声低，使用寿命长。
☆型号意义☆泵结构图序号名称材料1 泵体HT2002 叶轮骨架45#钢3 叶轮聚全氟乙丙烯4 泵体衬里聚全氟乙丙烯5 泵盖衬里聚全氟乙丙烯6 泵盖HT2007 机封压盖 1Cr18Ni9Ti8 静环 99.9％氧化铝陶瓷9 动环填充四氟乙烯10 泵轴 3Cr1311 轴承体HT20012 联轴器HT200流量功率(KW) 型号转速(r ／min) (m3/h) (L ／s)扬程(m)效率(％)轴功率电机功率必需汽蚀余量(m) 叶轮直径(mm) 重量(kg)29003.5 5 6.5 0.9 71.3 91.8 02120184044420.50 0.62 0.76 1.5 2.3 128 80IHF32-25-12514501.752.53.25 0.49 0.69 0.90 5.2554.537403 80.068 0.085 0.105 0.75 2.3 128 75IHF32-25-125A2900 3.1 4.5 5.8 0.06 1.251.61 17.61614.43841400.70 0.48 0.57 1.1 2.3 115 7529003.5 5 6.5 0.97 1.39 1.80 3332303440420.9 3 1.10 1.26 2.2 2.3 162 90IHF32-25-16014501.752.53.25 0.49 0.69 0.90 8.258 7.53038400.131 0.143 0.166 0.75 2.3 162 75IHF32-25-160A2900 3.1 4.5 5.8 0.86 1.25 1.61 2928263035360.81 0.97 1.14 1.5 2.3 152 8029004.4 6.5 8.3 1.22 1.80 2.31 2120184045430.63 0.79 0.95 2.2 2.5 12890IHF40-32-12514502.23.254.15 0.60 0.90 1.155.2 55 4.53741400.08 5 0.108 0.127 0.75 2.5 128 7 5IHF40-32-125A2900 3.9 5.6 7.4 1.08 1.56 2.06 17.61614.43842400.49 0.58 0.72 1.5 2.5 115 8029004.4 6.5 8.3 1.22 1.80 2.31 333230344039 1.16 1.42 1.71 2.2 2.5 162 90IHF40-32-16014502.2 2.53.25 0.60 0.90 1.15 8.258 7.53336370.14 0.15 0.18 0.75 2.5 162 75IHF40-32-160A2900 3.9 5.6 7.4 1.08 1.56 2.06 2928263238370.96 1.23 1.41 1.5 2.5 152 8029008.8 12.5 16.3 1.08 1.56 2.06 21.52017.5455453 1.15 1.26 1.47 2.23.0 128 90IHF50-32-125 14504.4 6.25 8.15 1.2 1.74 2.265.375 4.373746450.17 0.18 0.22 0.75 3.0 128 75IHF50-32-125A2900 8 11 14.5 2.22 3.05 4.03 1716144252510.88 0.92 1.08 1.5 3.0 1158029008.8 12.5 16.3 2.44 3.47 4.53 333230414847 1.93 2.27 2.84 4 3.0 160 120IHF50-32-16014504.4 6.25 8.15 1.2 1.74 2.26 8.258 7.53141420.31 0.33 0.39 0.75 3.0 16090IHF50-32-160A2900 8.2 11.7 15.2 2.28 3.25 4.22 292826394746 1.16 1.88 2.34 3 3.0 150 10029008.8 12.5 16.3 2.44 3.47 4.53 525048 3 44241 3.70 4.10 5.20 7.5 3.0 190 150IHF50-32-20014504.4 6.25 8.151.2 1.742.26 1312.5122533360.62 0.65 0.741.53.0190 100(r／min) (m3／h) (L／s)(m)(％)轴功率电机功率(m) 径(mm) (kg)IHF50-32-200A 29008.211.715.22.283.254.224544423140393.243.504.455.5 3.0 178 13029008.812.516.32.443.474.538280762735347.307.801011 3.0 250 220IHF50-32-25014504.46.258.151.21.742.2620.520192027301.221.261.402.23.0 250 100IHF50-32-250A 29008.211.715.22.283.254.227170682534334.536.568.527.5 3.0 235 1702900 17.525324.866.949.021.52017.55664631.832.132.423 3.5 128 100IHF65-50-1251450 8.7512.5162.433.474.445.3754.374557580.280.300.330.75 3.5 128 80IHF65-50-125A 2900 15.622.3294.336.198.11716145362611.361.571.792.23.5 115 902900 17.525324.866.949.0333227.55059573.153.694.205.5 3.5 160 145IHF65-50-1601450 8.7512.5162.433.474.448.2586.874053510.490.510.591.1 3.5 160 90IHF65-50-160A 2900 16.423.330.44.566.58.442928244858562.703.103.544 3.5 150 1302900 17.525324.866.949.0525045.54554545.506.307.3511 3.5 195 225IHF65-40-2001450 8.7512.5162.433.474.441312.511.43646470.860.931.051.5 3.5 195 100IHF65-40-200A 2900 16.423.330.44.566.58.444644404353524.305.005.207.5 3.5 183 1702900 17.525324.866.949.082807639505210.1010.9012.7418.5 3.5 250 240IHF65-40-2501450 8.7512.5162.433.474.4420.520193242441.521.621.883 3.5 250 130IHF65-40-250A 2900 16.423.330.44.566.58.447170683648508.809.3011.2515 3.5 235 2302900 3550659.7213.918.121.520176469673.203.954.505.5 4.0 134 150IHF80-65-1251450 17.52532.54.866.99.05.3754.255464620.470.530.611.1 4.0 134 90IHF80-65-125A 2900 3145588.612.516.11716146268672.302.883.304 4.0 120 130IHF80-65-160 2900 3550659.7213.918.1333227.56068675.246.417.2711 4.0 165 220(r／min) (m3／h) (L／s) (m)(％)轴功率电机功率(m) 径(mm) (kg)IHF80-65-160 1450 17.52532.54.866.99.08.2586.885062610.780.881.001.5 4.0 165 100IHF80-65-160A 2900 3145588.612.516.12928245867664.105.125.347.5 4.0 1 6 5 1902900 3550659.7213.918.1525045.55264659.5310.6412.3915 4.0 197 230IHF80-50-2001450 17.52532.54.8 66.99.01312.511.385159581.211.441.7 43 4.0 197 10IHF80-50-200A 2900 3145588.612.516.14644405063627.358.561011 4.0 185 2202900 3550659.7213.918.182807240505119.4021.802530 4.0 248 400IHF80-50-2501450 17.52532.54.866.99.020.520184050512.402.703.124 4.0 248 145IHF80-50-250A 2900 3145588.612.5 16.171.5706339505115.4017.6019.9022 4.0 232 3102900 7010013019.427.836.12320147075656.267.267.6311 5.0 16 220IHF100-80-1251450 3550659.713.918.05.7553.56570640.850.970.981.5 4.5 136 100IHF100-80-125A 2900 62.68911617.424.732.21816116873654.505.305.747.5 5.0 122 2002900 7010013019.427.836.134322468746 59.5311.7813.0315 5.0 170 230IHF100-80-1601450 3550659.713.918.08.586.56068671.351.601.692.2 4.5 170 110IHF100-80-160A 2900 65.493.512118.22633.63228216673658.609.3010.611 5.0 159 2202900 7010013019.427.836.152504264727115.5 018.9 120.9430 5.0 210 400IHF100-65-2001450 3550659.713.918.01312.510.56068632.062.502.954 4.5 210 140IHF100-65-200A 2900 65.493.512118.22633.64644376371701315.0217.4022 5.0 197 3102900 7010013019.427.836.187806862696826.6031.603545 4.0 255 450IHF100-65-2501450 3050608.3313.916.721.22018.55863623.004.304.725.5 4.5 255 170IHF100-65-250A 2900 65.493.512116.22633.676.5705960686720.2526.22837 4.5 238 410进口法兰尺寸出口法兰尺寸型号C a b e n-d k g i j n-t IHF 32-25-125IHF 32-25-16032 12090 164-14 2510075 16 4-14 IHF40-32-125IHF40-32-1604 0 130100184-143212090 18 4-14 IHF50-32-1253214010018IHF50-32-160IHF50-32-200IHF50-32-25050 165125 204-1832145110 184-8IHF65-50-125IHF65-50-16050165125 20IHF65-40-200IHF65-40-25065 185145204-1840150110 184-18IHF80-65-125IHF80-65-16065185145 20IHF80-50-200IHF80-50-25080 200160208-1850165125 204-18IHF 100-80-125IHF 100-80-1608 0200160 20 8-18 IHF100-65-200I HF100-65-250100 220180228-1865185145 20 4-18外形及安装尺寸 产品型号电机型号／功率(KW)L B SPAWTHhf4-φdY802-4／0.7578073047012060320270350 220 80 4-φ19Y802-2／1.178073047012060320270350 220 80 4-φ19IHF32-25-125 Y90S-2／1.5 79073047012060320270350 220 80 4-φ19Y802-4／0.7578073047012060320270350 220 80 4-φ19Y90S-2／1.579074053013060350300370 230 80 4-φ19IHF32-25-160 Y90L-2／2.2 81074053013060350300370 230 80 4-φ19Y802-4／0.7578073047012060320270350 220 80 4-φ19Y90S-2/1.579073047012060320270350 220 80 4-φ19IHF40-32-125 Y90L-2／2.2 82073047012060320270350 220 80 4-φ19Y802-4／0.7578074053013060320270350 230 80 4-φ19Y90S-2／1.580074053013060350300370 230 80 4-φ19IHF40-32-160 Y90L-2/2.2 81074053013060350300370 230 80 4-φ19Y802-4／0.7580074053013060350300370 230 80 4-φ19Y90S-2／1.581075053013060350300360 220 80 4-φ19IHF50-32-125 Y90L-2／2.2 82075053013060350300360 220 80 4-φ19Y802-4／0.7582082056013060350300370 235 80 4-φ19Y100L-2／390080045517560390340480 220 80 4-φ19IHF50-32-160 Y112M-2／4 90082056013060350300370 235 80 4-φ19Y90L-4／1.585080056013060350300370 235 80 4-φ19Y132S1-2／5.597085056014060390340380 260 80 4-φ19IHF50-32-200 Y132S2-2/7.5 98085056014060390340380 260 80 4-φ19Y100L1-4／2.2103092056020080480430520 290 100 4-φ24Y132S2-2／7.51180117077520080490440520 290 100 4-φ24IHF50-32-250 Y160M1-2／111280117077520080490440520 290 100 4-φ24外形及安装尺寸 产品型号电机型号／功率(KW)L B SPAWTHhf4-φd Y802-4/0.7580075053013060350300360220 80 4-φ19Y90L-2/2.285082056013060350300370235 80 4-φ19IHF65-50-125 Y100L-2/3 87077055011060320270360220 80 4-φ19Y90S-4/1.187082056012060390340400235 80 4-φ19Y112M-2/490082056012060350300370235 80 4-φ19IHF65-50-160 Y132S1-2/5.5 96084060012060390340400235 80 4-φ19Y90L-4/1.599088056014060390340380260 100 4-φ19Y132S2-2/7.5112085056014060390340380260 100 4-φ19IHF65-40-200 Y160M1-2/11 114098066015060460400440260 100 4-φ19Y100L2-4/3103092056020080480430520290 100 4-φ19Y160M2-2/151180117077520080490430520290 100 4-φ19IHF65-40-250 Y160L-2/18.5 1330117077520080490430520290 100 4-φ24Y90S-4/1.182080056013060350300370235 100 4-φ24Y112M-2/490082056013060350300370235 100 4-φ24IHF80-65-125 Y132S1-2/5.5 98084060012060390340400235 100 4-φ24Y90L-4/1.584080056013060390340380260 100 4-φ24Y132S2-2/7.5104085056014060390340380260 100 4-φ24IHF80-65-160 Y160M1-2/11 114098066015060460400440260 100 4-φ24Y100L2-4/394085056014060390340380260 100 4-φ24Y160M1-2/11100096066015060460400460270 100 4-φ24IHF80-50-200 Y160M2-2/15 102096066015060460400460270 100 4-φ24Y112M-4/4105092056020080480430510285 100 4-φ24Y180M-2/221330117077520080490430510285 100 4-φ24IHF80-50-250 Y200L1-2/30 1430127085022080550490510285 100 4-φ24Y90L-4/1.596080056013080390340380260 100 4-φ24Y132S2-2/7.5104085056014080390340380260 100 4-φ24IHF100-80-125 Y160M1-2/11 114098066015080460400440270 100 4-φ24Y100L1-4/2.294085056014080390340460270 100 4-φ24Y160M1-2/111120109076016580460400480280 100 4-φ24IHF100-80-160 Y160M2-2/15 1140109076016580460400480280 100 4-φ24Y112M-4/4105092056020080480430525300 100 4-φ28Y180M-2/221280122088019080570500525300 100 4-φ28IHF100-65-200 Y200L1-2/30 1380122088019080570500525300 100 4-φ28Y132S-4/5.5114095056016080610510550300 100 4-φ28Y200L2-2/371380122088020080630525550300 1004-φ28IHF100-65-250 Y225L-2/4517801450128020080630560550300 1004-φ28☆安装说明1．泵的安装是否合理，对泵的正常运行与使用寿命有极其重要影响，故安装和校正必须仔细进行。
IHF100-65-200氟塑料离心泵
安 徽 博 特 泵 阀 制 造 有 限 公 司IHF100-65-200氟塑料离心泵一、氟塑料离心泵用途及特点IHF100-65-200氟塑料离心泵广泛应用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行 业，适用于输送清液或者含有少量颗粒（固含量≤10%）的腐蚀性介质。
氟塑料离心泵特点：IHF型氟塑料离心泵按国际标准设计，泵体采用金属外壳内衬氟塑料，叶轮及泵盖均采用金属嵌件外包氟塑料合金压制成型，轴封采用先进的外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷，动环采用四氟填充材料 （或很据用户特殊工况专配其他材质），其特点是耐腐耐磨密封性好。
二、氟塑料离心泵型号意义IHF100-65-200IH: 国际标准化泵系列代号 65：泵出口口径是65mmF: 过流部件材质为氟塑料合金 250：叶轮名义直径是250mm100：泵进口口径是100mm三、氟塑料合金离心泵型号及参数转速n=2900r/min型号流量m³/h扬程m效率%汽蚀余量m电机功率kw整机质量kg IHF100-65-2001005068 5.030480四、氟塑料离心泵使用范围1.耐压极限：耐压极限为1.0MPa，要注意泵的输出压力不能超过耐压极限。
2.使用温度范围：-20 ~100℃；环境温度变化范围：0~40℃；环境湿度变化范围：35~85%RH.3.如果工况使用温度在100℃~150℃范围内，其过流部件采用高温氟塑料制造。
4.可输送带有少量颗粒及结晶的介质（固含量≤10%），禁止输送会产生大量气泡的介质。
5.液体粘度对泵性能的影响：当液体粘度发生变化的时候，泵的性能也有所变化。
五、氟塑料离心泵使用前注意事项1、离心泵禁止空运装，泵运行时的最小流量：设计点35%。
2、如果泵运转时发生汽蚀，必须在1分钟内停机。
3、介质温度变化应控制在40℃以内，过高的温升/降可能导致泵零件的损坏。
IHF说明书版本
(l/s)
12.5 12.5 12.5 25 25 25 50 50 50 100 100 100 200
安装尺寸图 Installation dimension drawing
安装尺寸表 Installation dimension table
泵 泵型号 Type L B S 外型及安装尺寸 Outline and installation dimension P A W T H h f 4-￠d
newest enduring caustic equipment in the world at present.The biggest excellence is structure is advanced, sealing is credible,disassembly and maintenance is convenient, operation is stable, noise is low and life is long life.
820 900 950 870 960 990 980 750
530 120 560 920 770 840 1050 840 530 600 660 600 140 110 120 60 150 120 420 380 380 340 400 440 400 410 370 380 350 330 340 370 430 360 350 300 300
80
470 560
450 500 550
480 525 775
110
620
法兰尺寸图 Flange dimension drawing
法兰尺寸表 Flange dimension table
泵型号 Type 进口法兰尺寸 Inlet flange dimension C IHF50-32-125 IHF50-32-160 IHF50-32-200 IHF60-50-125 IHF60-50-160 IHF60-40-200 IHF80-65-125 IHF80-65-160 IHF80-50-200 IHF100-80-125 100 IHF100-80-160 IHF100-65-200 IHF150-125-315 150 285 240 26 8-￠22 65 125 185 250 145 210 20 26 4-￠18 8-￠17.5 220 180 22 8-￠18 80 200 160 20 8-￠18 80 200 160 20 8-￠18 65 50 185 165 145 125 20 20 4-￠18 4-￠18 65 185 145 20 4-￠18 50 40 165 150 125 110 20 18 4-￠18 4-￠18 30 165 125 20 4-￠17.5 a b e n-d 32 140 100 18 4-￠17.5 出口法兰尺寸 Outlet flange dimension K g i j n-t
IHF80-65-160氟塑料离心泵
安 徽 博 特 泵 阀 制 造 有 限 公 司IHF80-65-160氟塑料离心泵一、氟塑料离心泵用途及特点IHF80-65-160氟塑料离心泵广泛应用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行 业，适用于输送清液或者含有少量颗粒（固含量≤10%）的腐蚀性介质。
氟塑料离心泵特点：IHF型氟塑料离心泵按国际标准设计，泵体采用金属外壳内衬氟塑料，叶轮及泵盖均采用金属嵌件外包氟塑料合金压制成型，轴封采用先进的外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷，动环采用四氟填充材料 （或很据用户特殊工况专配其他材质），其特点是耐腐耐磨密封性好。
二、氟塑料离心泵型号意义IHF80-65-160IH: 国际标准化泵系列代号 65：泵出口口径是65mmF: 过流部件材质为氟塑料合金 160：叶轮名义直径是160mm80：泵进口口径是80mm三、氟塑料离心泵型号及参数转速n=2900r/min型号流量m³/h扬程m效率%汽蚀余量m电机功率kw整机质量kg IHF80-65-160503264 4.011228四、氟塑料离心泵使用范围1.耐压极限：耐压极限为1.0MPa，要注意泵的输出压力不能超过耐压极限。
2.使用温度范围：-20 ~100℃；环境温度变化范围：0~40℃；环境湿度变化范围：35~85%RH.3.如果工况使用温度在100℃~150℃范围内，其过流部件采用高温氟塑料制造。
4.可输送带有少量颗粒及结晶的介质（固含量≤10%），禁止输送会产生大量气泡的介质。
5.液体粘度对泵性能的影响：当液体粘度发生变化的时候，泵的性能也有所变化。
五、氟塑料离心泵使用前注意事项1、离心泵禁止空运装，泵运行时的最小流量：设计点35%。
2、如果泵运转时发生汽蚀，必须在1分钟内停机。
3、介质温度变化应控制在40℃以内，过高的温升/降可能导致泵零件的损坏。
IHF125-80-160
长沙自平衡多级泵厂IHF125-80-160氟塑料离心泵IHF125-80-160单级单吸式氟塑料合金化工离心泵（简称IHF125-80-160离心泵）是按国际标准并结合非金属泵的工艺设计制造。
泵体采用金属外壳内衬氟塑料，泵盖、叶轮均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹机械密封，静环选用或碳化硅，动环采用四氟填充材料，其耐腐耐磨密封性极好。
该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在多种温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前最受使用单位欢迎的泵类设备之一。
适用温度：-20℃～120℃；采用进口材料，其适用温度可达150℃。
启动与运行1、开机前应将泵内灌满须输送的液体或水，关闭出口阀门，接好电源；2、接通电源，检查泵的转向是否正确；3、缓慢开启出口阀门，调整到所需的性能点，机组试运转5～10 分钟，如无异常现象可投入正常运行；4、停机时，应先关闭泵的出口阀门，然后再切断电源；5、如果泵组在运行过程中发生汽蚀，必需在1 分钟内停机检查；6、如果泵组在运行时突然停电，必需立即关闭电源开关，并关闭出口阀门；7、泵组运行过程中，应经常检查泵和电机，发现异常的噪音和升温应立即停机检修；8、介质粘度对泵的性能有一定影响，当液体粘度发生变化时，泵性能也有所变化，使用过程中应当注意。
工作原理离心泵的主要过流部件有吸水室、叶轮和压水室。
吸水室位于叶轮的进水口前面，起到把液体引向叶轮的作用；压水室主要有螺旋形压水室（蜗壳式）、导叶和空间导叶三种形式；叶轮是泵的最重要的工作元件，是过流部件的心脏，叶轮由盖板和中间的叶片组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安 徽 博 特 泵 阀 制 造 有 限 公 司
IHF125-80-160氟塑料离心泵
一、氟塑料离心泵用途及特点
IHF125-80-160氟塑料离心泵广泛应用于：石油化工、制酸制碱、有色金属冶炼、
汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行
业，适用于输送清液或者含有少量颗粒（固含量≤10%）的腐蚀性介质。
氟塑料离心泵特点：IHF型氟塑料离心泵按国际标准设计，泵体采用金属外壳内
衬氟塑料，叶轮及泵盖均采用金属嵌件外包氟塑料合金压制成型，轴封采用先进
的外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷，动环采用四氟填充材料
（或很据用户特殊工况专配其他材质），其特点是耐腐耐磨密封性好。
二、氟塑料离心泵型号意义
IHF125-80-160
IH: 国际标准化泵系列代号 80：泵出口口径是80mm
F: 过流部件材质为氟塑料合金 160：叶轮名义直径是160mm
125：泵进口口径是125mm
三、氟塑料合金离心泵型号及参数
转速n=2900r/min
型号
流量m³/h扬程m效率%汽蚀余量m电机功率kw整机质量kg IHF125-80-1601603264 5.030460
四、氟塑料离心泵使用范围
1.耐压极限：耐压极限为1.0MPa，要注意泵的输出压力不能超过耐压极限。
2.使用温度范围：-20 ~100℃；环境温度变化范围：0~40℃；环境湿度变化范围：
35~85%RH.
3.如果工况使用温度在100℃~150℃范围内，其过流部件采用高温氟塑料制造。
4.可输送带有少量颗粒及结晶的介质（固含量≤10%），禁止输送会产生大量气
泡的介质。
5.液体粘度对泵性能的影响：当液体粘度发生变化的时候，泵的性能也有所变化。
五、氟塑料离心泵使用前注意事项
1、离心泵禁止空运装，泵运行时的最小流量：设计点35%。
2、如果泵运转时发生汽蚀，必须在1分钟内停机。
3、介质温度变化应控制在40℃以内，过高的温升/降可能导致泵零件的损坏。
4、如果泵运行时突然停电，必须立刻关闭电源，并关闭出口阀门。
5、泵的噪音≤95dB，如果发生振动和噪音，应停机检查，排除故障，才能工作。
6、泵进口口径< 150mm: 选择脂润滑轴承，轴承箱禁止另加机油。
六、备注
1.如果介质比重超过1.3g/cm3时，建议客户适当增加配套电机的功率。
2.当介质含有HF酸或一些特殊介质时，须针对具体介质更换特定配件。
3.使用工况点流量过小时，出口应接回流管，具体可咨询公司技术部门。
七、氟塑料离心泵启动和运行
（一）启动
1、检查泵运转方向是否正确，当检查电动机转向时，可先不连接联轴器，确认
转向正确后再连接联轴器，或以点动方式确认转向是否和转向指示表示的方向一致。
2、对采用油润滑轴承方式的泵先在轴承箱内注入润滑油，至油标的水平中心位
置。
为了保持油的清洁和良好的润滑，应定期更换新油。
一般情况，每运转1500小时后，要全部更新换油一次，润滑油应选用N46号机械油。
3、用手转动联轴器，感觉应轻松且轻重均匀，并注意辨别泵内有无摩擦声及异
物滚动等杂音，如有则应设法排除。
4、倒灌工况时，打开进口阀供给液源，吸上工况时，必须先泵内灌满液体。
（二）运转
1、机组试运转5~10分钟，如无异常现象可投入运行，如无异常现象可投入运行。
2、经常检查泵和电动机的温升情况，轴承的温升不应大于40℃，极限温度不大
于90℃，对于绝缘电动机，环境温度为40℃时的最高温升为90℃，允许极限温度为130℃。
3、当泵的装置扬程小于泵的额定扬程时，必须关小出口阀门，需立即停机检查，
待排除故障后才能继续运转。
（三）停机
1、先关闭出口阀，然后再切断电动机电源。
2、关闭进口阀。
3、保持泵机外部及环境的清洁。
4、停机后如环境温度低于液体凝固温度时，要排除泵内液体，以防冻裂。
5、长期停止使用的泵，除将泵内的腐蚀性液体排净外，还要用清水冲洗干净泵
腔，尤其是密封部件要认真冲洗干净并将泵的进出口密封好，妥善保管。
