工艺管道安装试压吹扫方案
工艺管道安装试压吹扫方案
工艺管道安装试压吹扫方案本工程工艺管道安装、试压、吹扫方案编排如下：1工艺管道所采用的施工及验收规范：1.1GB50235—97《工业管道工程施工及验收规范（金属管道篇）》；1.2GBJ50236—82《现场设备工业管道焊接工程施工及验收规范（金属焊接篇）》；1.3GBJ126—89《工业设备及管道绝热工程施工及验收规范》。
2工艺管道施工程序：在充分理解和消化施工图设计意图和施工图纸所规定的标准、规程和规范的基础上本着先大管后小管，先地下后地上，先易后难的原则组织施工。
3管道材料的检验：各附件及阀门在使用前都应按设计要求做好外观检查，核对其产品的规格、型号、材质，同时必须有制造厂的产品质量合格证明书，管子、附件、阀门外观形成良好，其内外表面不得有裂纹、缩孔、夹渣，折叠、重坡等缺陷，产品几何尺寸符合国家标准，产品材料无严重锈蚀成凹坑，螺纹及法兰密封面保持良好，精度及光洁度符合设计要求和制造标准，不锈钢、合金钢应有材质标记。
焊条、焊丝都应按规范要求选用。
4管道加工：4.1管子切割：碳钢管的切割：直径小于50mm的碳钢管，一般应用机械法切割。
不锈钢管的切割应用机械或等离子方法切割，如用砂轮割或修磨时，应用专用砂轮片。
切口表面应平整，不得有裂纹、重皮、光刺、凸凹、缩口，熔渣、氧化皮、铁屑应清除干净。
4.2管道预制：管道预制应考虑运输和安装的方便，并留有调整活口，预制完毕的管段，应将内部清除干净，封闭管口，严防杂物入内。
中、低压预制的管段的组合尺寸偏差，不得超过GB50235—97《工业管道工程施工及验收规范》第三章第3.11.2的规定。
4.19.5管道焊接：5.1管道焊接的坡口加工、组对及焊接检验的基本技术要求，应符合 GB50235—97《焊接管道工程施工及验收规范》第四条规定。
5.2凡参与工艺管道焊接的焊工，应按GBJ236—82《现场设备、工业管道焊接工程施工及验收规范》和第六章的规定进行焊工考试，并取得所施焊范围的合格资格。
管道试压吹扫施工方案
管道试压吹扫施工方案一、背景管道系统在安装完毕后，需要进行试压吹扫工作，以确保管道系统的安全性和完整性。
试压吹扫工作是管道施工中非常重要的一环，关系到管道系统的正常运行和安全使用。
为了保证工程质量，必须制定有效的试压吹扫施工方案。
二、试压工序1. 准备工作在进行试压之前，需要对管道系统进行充分的准备工作，包括清理管道内部和周围的作业区域，检查管道系统是否存在漏水和漏气问题，确保试压设备的正常运行等。
2. 试压操作试压工作可以采用水压试验或气压试验，具体操作步骤如下： - 水压试验：在管道系统内加压水，逐渐增加压力直至达到设计要求，保持一段时间观察是否有渗漏现象。
- 气压试验：在管道系统内加压气体，逐渐增加压力直至达到设计要求，保持一段时间观察是否有压力下降现象。
3. 试压结果根据试压结果评估管道系统的密封性和承压能力，如果发现问题，需要及时对管道系统进行修复和再次试压。
三、吹扫工序试压完毕后，需要进行吹扫工作，清除管道系统内的水分、异物和杂质，避免对后续工序和管道系统的影响，具体操作步骤如下： 1. 排水：将管道系统内的水排干净，注意排水口的设置和管道系统的倾斜度。
2. 吹扫：利用压缩空气或氮气通过管道系统吹扫，将管道内残留的水分、异物和杂质清除干净。
四、安全注意事项•在试压和吹扫过程中，必须严格遵守操作规程和安全操作规范，确保工作人员的人身安全。
•试压时需先确认管道系统的耐压能力和试压过程中的安全压力范围。
•操作试压和吹扫设备时，需经过专业培训和持证上岗。
五、结语管道试压吹扫施工方案是管道施工过程中至关重要的一环，合理、规范的施工方案是确保管道系统运行安全的基础。
通过严格遵循施工方案和操作规程，可以有效保障管道系统的质量和安全性，达到预期的使用效果。
工艺管道试压、吹扫方案
水处理装置工艺管道（分段）单元试压、吹扫与清洗预案一、工艺管道试压的具备条件和准备工作1．管道系统施工完毕，并符合设计要求和规范规定。
2．支、吊架与管架均安装完毕焊接工作结束，射线探伤已完全达到设计规范规定，并经检验合格，焊缝及其它应检验的部位未经涂漆和保温。
3．试验用压力表已经校验，精度规定为1.5级，表的满刻度值应为被测量最大压力的1.5～2倍。
4．试验前将不能参与试验系统、设备及附件加以隔离，并且加盲板位置应用白漆标有记号和记录。
5．试压用水应采用洁净水，水中氯离子含量不得超过25×10-6(25PPm)。
6．试验用的临时管线加固，应经检查确认安全可靠。
7．检查管路上所有阀门是否在开启状态，垫片是否都加完，止回阀阀芯要拆除，等吹扫后才能复位。
二、工艺管道试压过程1．管道试验压力为设计压力的1.5倍。
2．当管道与设备作为一个系统进行试验，管道的试验压力等于或小于设备的试验压力，且设备的试验压力不低于管道设计压力的1.15倍，经甲方同意，可按设备的试验压力进行试验。
3．系统注水时，应将空气排尽，空气排放点应在管线最高点，并加设排气阀。
4．对位差较大的管道，应将试验介质的静压计入试验压力，液体管道的试验压力应以最高点的压力为准，但最低点的压力不得超过管道组成件的承受力。
5．试压时，升压应缓慢进行，待达到试验压力后，稳压10min，以无泄漏目测无变形为合格，再将试验压力降至设计压力，停止30min，以压力不降、无泄漏为合格。
6．试验结束后应及时拆除盲板，排尽积水，排水时应防止形成负压，并不得随地排水，当试验过程中发现泄漏时，不得带压处理，消除缺陷后，应重新进行试验。
7．由于本工程有许多介质为有毒及可燃介质多，所以必须按规范要求对这些管道进行泄漏性试验。
8．泄漏性试验在压力试验合格后进行，试验介质采用压缩空气。
9．泄漏性试验压力为设计压力，泄漏性试验应重点检查填料函，法兰或螺纹连接处，放空阀、排气阀、排水阀等，以发泡剂检验不泄漏为合格。

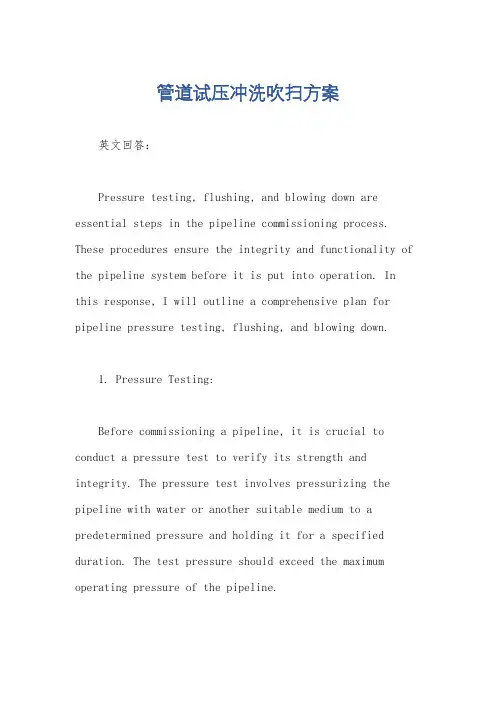

管道试压冲洗吹扫方案
管道试压冲洗吹扫方案英文回答：Pressure testing, flushing, and blowing down are essential steps in the pipeline commissioning process. These procedures ensure the integrity and functionality of the pipeline system before it is put into operation. In this response, I will outline a comprehensive plan for pipeline pressure testing, flushing, and blowing down.1. Pressure Testing:Before commissioning a pipeline, it is crucial to conduct a pressure test to verify its strength and integrity. The pressure test involves pressurizing the pipeline with water or another suitable medium to a predetermined pressure and holding it for a specified duration. The test pressure should exceed the maximum operating pressure of the pipeline.To conduct a pressure test, the following steps should be followed:a. Isolate the pipeline section to be tested by closing all valves and installing blind flanges or spectacle blinds.b. Connect a pressure testing pump to the pipeline and gradually increase the pressure to the test pressure.c. Monitor the pressure gauge and check for anypressure drops, leaks, or abnormal behavior.d. Hold the test pressure for the specified duration, usually a minimum of 30 minutes.e. Inspect the pipeline for any visible leaks or signsof distress.f. If the pipeline passes the pressure test, slowly release the pressure and drain the water from the system.2. Flushing:Flushing is necessary to remove any debris, construction residues, or contaminants from the pipeline.It ensures the cleanliness of the pipeline, preventing potential blockages or damage to downstream equipment. Flushing should be performed after the pressure test and before the pipeline is put into operation.To flush the pipeline, follow these steps:a. Open all valves and ensure that the pipeline is completely filled with water.b. Slowly increase the flow rate to the maximum allowed by the system design.c. Flush the pipeline for a sufficient duration to remove any debris or contaminants. This duration may vary depending on the pipeline size and length.d. Monitor the flushing process and inspect the discharged water for any signs of debris or contaminants.e. Once the flushing is completed, gradually reduce the flow rate and close all valves.3. Blowing Down:Blowing down the pipeline involves removing any trapped air or water from the system. It is necessary to ensure the proper functioning of control valves, instruments, and other equipment. Blowing down should be performed after the flushing process.To blow down the pipeline, follow these steps:a. Open all drain valves and air vents along the pipeline.b. Gradually open the control valves to allow the air or water to be expelled from the system.c. Monitor the blowing down process and ensure that all air or water is completely removed.d. Close the drain valves and air vents once theblowing down process is completed.中文回答：管道试压、冲洗和吹扫是管道投运前的关键步骤。
压力管道试压吹扫方案
压力管道试压吹扫方案1.前期准备首先，需要对压力管道进行检查，确保其设计、施工、焊接等工艺符合规范要求。
同时，需要确认管道阀门、法兰、支架等连接件的安装是否牢固可靠，以及管道内部是否存在杂质、残余物等。
另外，需要对试压泵、压力表等设备进行检修、校准，确保其工作正常。
2.压力试验（1）管道清洗：先对管道进行清洗，去除管道内部的杂质和残余物。
可使用高压清洗车或高压水枪进行清洗，确保管道内干净无杂质。
（2）试压：根据设计要求，确定试压压力和试压持续时间，并将试压泵连接至管道上。
试压泵的选型需要根据管道长度、直径等因素确定，确保可以提供足够的试压压力。
然后，通过试压泵加压，使管道内部达到试压压力，并保持一定时间。
在试压过程中，需要注意观察管道是否有漏水、渗漏等问题，并及时记录试压压力和时间。
3.试压结果处理4.吹扫处理（1）管道排水：试压结束后，需要将管道内的水进行排除，以免对管道和阀门造成损坏。
可以通过管道低点设置排污阀进行排水，同时，可以利用压缩空气进行吹扫，加速管道内的水排出。
（2）吹扫过程：使用压缩空气对管道进行吹扫，去除管道内残余的水分。
在吹扫过程中，需要充分注意安全，避免吹扫过程中发生意外。
吹扫时间和压力需要根据管道长度、直径等因素确定，确保充分吹扫干净。
（3）管道保护：吹扫结束后，需要对管道进行保护，防止管道内再次积水。
可以通过设置盖板、密封器等进行保护，确保管道内部干燥。
总结：压力管道试压吹扫是管道施工后的重要环节，对管道的安全可靠性有着重要的影响。
在进行压力试验前，需要做好充分的准备工作，对管道和设备进行检查和维护，确保其达到试验要求。
试压过程中，需要严格按照规范要求进行操作，并及时记录试压结果。
试压结束后，需要对试压结果进行处理，对不合格部分进行修复。
吹扫过程中，需要注意安全，确保管道内干净无杂质。
最后，需要对管道进行保护，防止再次积水。
试压、吹扫方案.(DOC)
阳光凯迪生物质万吨合成油示范项目工艺管道试压、吹洗施工方案编制:审核:批准：中国化学工程第四建设有限公司凯迪项目部2012年10月5日目录一、工程概述二、编制依据三、试压、吹扫人员安排四、试压、吹扫使用机具、材料一览表五、试压、吹扫进度计划六、试压前应具备的条件七、管道试压技术要求八、管道吹扫、冲洗九、质量通病及质量保证措施十、安全保证措施及体系十一、试压、吹扫管线一览表一、工程概述阳光凯迪生物质万吨合成油示范项目由我方负责承建合成装置。
合成装置分为变换工序、脱硫工序、脱碳工序、压缩工序、合成工序、氢气干燥工序、系统管廊工序、空压站工序。
二、编制依据1.1武汉凯迪研究总院工程技术有限公司有关设计图纸。
1.2《工业金属管道工程施工及验收规范》（GB50235-97）1.3《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）三、试压、吹扫人员安排管工：4人焊工：2人电工：2人技术员：2人普工：4人四、试压、吹扫使用机具、材料一览表序号名称规格单位数量备注1 电动试压泵10.0Mpa 台 12 直流电焊机12KW 台 23 焊条Kg 504 钢板δ=16mm ㎡205 钢管Φ18×3 M 506 截止阀PN1.6 DN15 个87 压力表0~2.5 MPa Y-100 块 68 压力表0~10 MPa Y-100 块 29 无石棉橡胶板δ=3mm ㎡1010 空压机 1.6Mpa 台 1五、试压、吹扫进度计划5.1试压、吹扫进度计划见施工网络进度计划。
5.2试验介质，试验压力及管线号详见系统压力试验一览表。
5.3管线试压及吹扫、冲洗按吹扫点位进行。
六、试压前应具备的条件6.1管道系统施工完毕，符合图纸及规范要求，支吊架及管托、支架安装完毕，并牢固可靠。
探伤工作全部结束，并符合要求。
焊缝及其它应检查部位没有隐蔽。
6.2编写施工方案，画出试压系统图。
标出盲板、压力、进出口的位置，不能参与试压的设备加以隔离，仪表元件及不参与试压的阀门等应拆下来，用短管加以连接。
吹扫试压方案
目录一工程概况二编制依据三吹扫试压技术措施四系统吹扫试压步骤五吹扫试压安全措施六技术措施需用设备材料一览表七劳动力计划八吹扫试压时间安排九、试压吹扫流程图某精细分离项目管道安装工程包括精细分离装置区、储运罐区、厂区管网的工艺安装，工艺管线内的介质均为 SHBI 类，易燃易爆，安装质量要 求较高。
为保证工程质量，使投产一次成功，特制定此吹扫试压方案。
1、 中国石油天然气华东勘察设计研究院提供的施工图纸。
2、GB50235-97 《工业金属管道工程施工验收规范》3、GB50236-98 《现场设备、工业管道焊接工程施工验收规范》4、SH3501-97 《石油化工剧毒、易燃、可燃介质管道施工验收规范》5、SH3517/T 《石油化工钢制管道工程施工工艺标准》3.1、吹扫试压前准备3.1.1、管线严格按施工图及变更单安装正确,管道支吊架安装完毕,暂时倒淋加置完毕。
3.1.2、应检焊缝及其它泄漏点没有隐蔽。
3.1.3、试压用的暂时加固措施可靠，暂时盲板加置正确明显。
3.1.4、试压用的检测仪表的量程，精度等级经检定合格。
3.1.5、本项目工艺管道分十二个系统进行吹扫试压：系统一：净化风、非净化风系统；系统二：氮气系统；系统三：采暖热 水、回水系统；系统四：循环冷却水系统；系统五：原料预热系统；系统 六：安全放空系统； 系统七： T101 系统； 系统八： T102 系统； 系统九： T103 系统；系统十： T104 系统；系统十一：消防水系统；非净化风；系统十二： 蒸汽凝结水系统。
3.1.6 根据实际情况，系统一和二进行气压试验，其余系统精细水压试验。
水压试验中强度试压压力为设计压力的 1.5 倍，严密性试验压力与设计压力 相同；气压试验中强度试压压力为设计压力的 1.15 倍，严密性试验压力与 设计压力相同；强度试验压力 试压介质设计压力 管线号 序号 系统12 3 4 5 6 7 8 910111213141516171819202122232425262728293031323334装置区储运罐区循环水场其它101~114115~117117/~167FC7- 101FC7- 102FC7- 103F8- 101F8- 102F8- 103F7- 101F7- 102F7- 103F6- 101F6- 102F6- 103C5- 101C5-201C5-301C5- 102C5- 103C5- 104C5- 105C5-202C5-203C5-204C5-302C5-303C5-304601~619701~715201~205301~305401~425501~510(MPa)1.62.01.61.61.61.61.61.61.61.61.61.61.61.61.61.61.61.61.61.61.61.61.61.61.61.61.61.61.61.61.01.01.61.0(MPa)2.43.02.42.42.42.42.42.42.42.42.42.42.42.42.42.42.42.42.42.42.42.42.42.42.42.42.42.42.42.41.151.152.41.15水压水压水压水压水压水压水压水压水压水压水压水压水压水压水压水压水压水压水压水压水压水压水压水压水压水压水压水压水压水压气压气压水压气压3.2 、吹扫程序3.2.1、吹扫压力不得超过系统的许用压力。
试压、吹扫、通球方案
·规范明确规定先试压后吹扫，如果还需气密性试验和通球顺序是这样的：1.试验、2.吹扫、3.气密性（一）、清管的几项工艺参数1、清管器运行速度：密封良好，没有泄流孔的清管器和清管球的平均运行速度，可认为与气流速度是一致的。
2、清管压力：即推动清管器和被清物体在管道中运动所需的压力，可认为是清管器的磨擦阻力被推动的液位高度和沿程磨擦阻力的总和。
3、清管排液量、排气量：需要时则按公式计算，通常不计算。
（二）、准备工作1、查阅设计图纸与施工资料，勘测现场，检查工程完成情况，由工程总承包单位负责组织。
①了解地形、地貌，以确定如何分段，确定收发球点，分析清管器可能受阻地点。
②检查工程完成情况及质量问题，对发现问题的分工，限期解决。
③查阅施工资料，如分段强度与气密性试验报告。
④了解三通、弯头、波形伸缩节的位置。
⑤了解施工期间，燃气管道内是否进水及集水的部位等。
2、以上工作完成后，编制通球扫线施工组织设计与通球扫线平面图。
根据工程特点，制定施工方案，安全技术措施等。
下：1Mpa ＝10bar （巴）＝10.2kg/cm 2管道吹扫是工业是经常遇到的事。
一个工程施工完成后，由于管道焊接过程中有焊渣存在以及施工中管道中存在其它异物，在开车（生产）中这些杂物会影响生产，使生产达不到预期目的或不能生产。
所以在开车前要进行管道吹扫。
管道吹扫有压缩空气吹扫、蒸汽吹扫等，也可进行化学清洗。
其目的都是清除杂物，使管道清洁。
缩空气吹扫、蒸汽吹扫一般用打把来检验其效果。
化学清洗有专门的部标验收标准。
"管道吹扫"主要用于较严格要求的管道.比如说汽车厂的喷漆管道,如果内有杂质,就会影响产品的质量.所以在管道安装后,一定要进行管道吹扫,还要注意气源的纯净性.将管道内的杂质,焊药,全部吹出,才能进行下一步的安装.还有天然气管道,主管道焊接后,也要进行管道吹扫,以保证用户的炉灶不会被杂质堵塞.管道吹扫的还有国家标准,对管道吹扫的风速,吹扫时间都有响应的规定.还有专用的记录表,操作人,记录人,监督人,还要填写吹扫记录,都要在表上签字,留做备案.输气管道工程的通球扫线1概况输送燃气的管道技术要求较高，一旦发生危险，其的后果十分严重，陕京天然气输气干线天津支线,西起河北省的永清县城关镇东约2.5 km处的永清分输站东侧,东止天津第一煤气厂。
XX公司工艺管道吹扫方案
XX公司工艺管道吹扫方案1.编制说明1.1 管道的吹扫与清洗属于预试车范畴，参与这些工作的主要是生产人员，及设备供应商、管路工程施工方。
1.2管路工程施工方负责组织吹扫与清洗工作，并在吹扫或清洗前编制完成管道系统吹洗方案。
1.3XXXX有限公司工业固废综合利用项目，部分管线试压已结束，具备清洗或吹扫条件。
该装置共有各类工艺管道约2000m，管道材质包括不锈钢管、碳钢管等。
本系统化学反应过程较简单，工艺流程不复杂。
但是撬装设备管线分布密集、阀门管件规格数量多，对管道安装施工要求高。
为了保证施工质量，确保开车成功，特制定本方案，指导管线清洗或吹扫工作。
2.编制依据2.1XXXX有限公司的设计施工图纸；2.2工业管道工程施工及验收规范《GB50235—97》；3.吹扫或清洗应具备的条件3.1 管道吹扫前，不应安装孔板、法兰连接的调节阀、重要阀门、节流阀、安全阀、仪表等，对于焊接的上述阀门和仪表，应采取流经旁路或卸掉阀头及阀座加保护套等保护措施。
3.2 吹洗前应检验管道支、吊架的牢固程度，必要时应予以加固。
3.3 管道工作已完成，确定管路无修改处。
3.4管道系统吹洗前，应由施工单位、承包单位、甲方专业组联合检查确认吹洗前的条件。
3.5 吹扫前吹扫负责人应对相关图纸、资料进行收集整理，每段管道吹扫完成及时填写管道吹扫记录。
4.施工技术措施4.1吹洗方案应根据管道的使用要求、工作介质及管道内表面的脏污而确定。
一般对公称直径小于600mm的气体管道宜采用空气吹扫；蒸汽管道应用蒸汽吹扫，非热力管道不得使用蒸汽吹扫。
4.2对于管道的吹扫与清洗，一般按先主管后支管的顺序进行。
对有特殊要求的管道，应按设计文件规定相应的吹洗方法。
4.3 当管道吹扫结束进行管道复位时，由吹扫负责人及管路工程承包方负责人共同检查，同时填写“管道系统吹扫记录”。
5.主要施工方法5.1 水冲洗5.1.1 在水冲洗前，应确定冲洗水的排放是否可靠，能否承受大流量冲洗水的排放。
工艺管线吹扫试压方案
工艺管线试压、吹扫方案1、工程概况1.1、中航油航煤储备增容项目广州白云机场油库扩建工程工艺管线输送介质为航煤油，由新建20000m3罐区敷设至10000m3罐区，路线长度300余米，共计6趟管线，分别为：1）、航煤到栓式泵组进口管线DN600；2）、储罐底油到回收泵进口管线DN200；3）、航煤到加油泵进口管线DN600；4）、黄埔管线进储油罐管线DN400；5）、储罐底油进回收罐管线DN50；6）、规划石滩管线进储油罐管线DN400。
1.2、工艺管道设计压力为1.6MPa，试压介质采用洁净水，强度试验压力为2.4MPa，严密性试验压力为1.6MPa，可结合试车一并进行，严密性试验在此方案中不作描述。
1.3、编制依据1）、工艺设计说明及图纸；2）、《工业金属管道工程施工及验收规范》GB50235-2010；3）、《石油化工施工安全技术规程》SH3505-1999。
2、试压、吹扫总体策划2.1、管线试压外部配管示意图见图1。
试压泵(DSB-11)紧急排水阀DN50压力表阀DN15压力表进水需试验的管线系统放空阀DN25压力表阀DN15压力表接至安全地区接至安全地区图1：管线试压外部配管示意图32.2、管线试压连通、放空设置示意图见图2。
压缩机或电动试压泵DN600DN200DN600DN400DN400DN600阀门1-6#1#6#阀门7-12#低点放水装置集水坑图2：管线试压连通、放空设置示意图T115T113T114T116放空管线DN25放空管线NDN503区油过滤器2.3、综合考虑试压与吹扫工作，不造成重复接管，系统试压进水主管设置成DN600，排气管的设置为了不增加法兰的使用量，采用法兰中对夹盲板，在盲板上接小管的办法设置排气管。
2.4、经计算盲板的厚度为20mm，选用δ=20mm厚的钢板制作，但需控制变形，以防发生泄漏而不能稳压等问题。
计算如下：盲板厚度S=KD （P/[δ]）1/2K 条件系数，取0.4D 管道直径，取600mmP 内压力(MPa)[δ] 取100N/mm2经计算，S=18.48mm,即在吹扫的末端，装设盲板处用20mm的钢板制作。
管道吹扫方案
管道吹扫方案公用车间2010.10.30一.管道吹扫目的由于管道施工及设备安装过程中残留的杂物，如：焊渣沉积物，管道内表面的氧化皮，颗粒物，附于其内壁的泥沙杂物，焊渣和锈蚀物等。
在工艺管道及设备投用前，必须进行彻底清除，保证管道设备的清洁，避免引起发生的堵塞管道，设备损坏机器、阀门、仪表、玷污物料影响产品质量保证投料的顺利进行安全生产。
二.技术要求1.吹扫前应将管道上的所有仪表、阀门设备等隔离开，必要时加盲板或分段进行。
2.吹扫时不得使用系统中的调节阀作为吹扫的控制阀，如需控制系统风量时，应选用临时吹扫阀门，吹扫时应将安全阀与管道连接处断开，并加盲板或挡板，以免脏杂物吹扫到阀底，使安全阀底部密封面磨损。
3.吹扫时，除有色金属管道外，应用锤子敲打管子，对焊缝，死角和管底等部位应重点敲打，但不得损伤管子。
三.吹扫方法1.吹扫前与各装置联系，该加盲板的部位必须加盲板，待吹扫时一一拆除，防止带杂物的气体进入其他工序。
吹扫时按照从头开始，先总管后支管的顺序进行。
2.吹扫中同时要将导淋管，仪表引压管，分析取样管等要进行彻底吹扫，防止出现死角现象。
3.吹扫采用在各个排放口连续排放的方式进行，并且用锤子或木锤连续敲击管道，特别对焊缝和死角部位应重点敲打，但不得损坏管道，直至吹扫合格为止。
4.吹扫时，要缓慢向管道送气，当检查排出口有空气排出时，方可逐渐加大气量进行吹扫，以防因阀门、盲板等不正确原因造成系统超压。
合格标准每段管线或系统吹扫是否合格，应由生产和安装人员共同检查。
当目视排气清净无杂色杂物时，在排放口用白布或涂有白铅油的靶板检查，如五分钟内无铁锈、尘土，水分及其他赃物和麻点即为清扫合格。
四.吹扫程序1.吹扫准备。
2.绘制吹扫流程图，图上应标出吹扫程序、流向、排气口，临时管线，阀门等事先要处理的内容。
3.检查关闭管网中的所有切断阀，调节阀用短管代替。
4.检察管网中的盲板、短管、临时管按吹扫图安装就位紧固。
5.吹扫完毕后续工作系统吹扫合格后拆除盲板，恢复所有仪表、阀门等正常位置。
石油化工项目工艺管道试压、吹扫施工技术措施
石油化工项目工艺管道试压、吹扫施工技术
措施
一、工程概况
1.1工程简介本工程由XXX公司EPC总承包，负责从设计、选购、施工的整个过程管理，由XXX监理公司负责该项目的监理工作，施工单位为XXX公司。
本项目为XXX项目储运部分。
主要任务包括（1）续接来自系统001单元的管道至本单元002罐区的预制安装。
（2）本单元002罐区送出的管道预制安装。
（3）本单元002罐区内9台储罐和13台输送泵之间的相关工艺、公用工程的管道预制安装。
总长7.27KM.
工艺管道主要介质有气、水、粗裂解汽油、苯酚、乙二醇、调质油、轻污油等；为了能够做好工艺管道试压工作，保证试压一次顺当通过，编制本施工方案。
- 1 -。
管道吹扫试压施工方案
一、工程概况本方案适用于内蒙古中古矿业有限责任公司 60 万吨/年聚氯乙烯、60 万吨烧碱工程 500 单元单体泵房管道试压、吹扫及清洗的施工。
本工号的主要工作介质为氯乙烯气体(VC)的管道 160 米，工作介质为氯乙烯液体〔VCL〕的管道244 米，工作介质为废水〔EN〕的管道17 米，工作介质为真空〔VM〕的管道 40 米，工作介质为仪表空气〔IA〕的管道 30 米，工作介质为蒸汽〔STL〕的管道 44 米。
为有利于组织施工，确保施工质量、进度工期到达要求，更好地指导试压，特编制本施工方案。
二、编制依据1、500 单元工艺管道施工图纸2、《工业金属管道工程施工及验收标准》〔GB50235-2023〕3、《现场设备、工艺管道焊接工程施工及验收标准》〔GB50236-2023〕4、《石油化工施工安全技术规程》〔SH3505-1999〕5、《石油化学工业建设工程技术资料治理标准》DB15/T489-2023三、试压前的预备1、管道压力试验、吹扫及清洗前，必需进展技术交底和安全交底。
2、试压范围内的管道安装工程除涂漆绝热外，已按设计图纸全部完成，安装质量符合有关规定。
3、符合压力试验的水源及临时配管已经备齐。
4、施工机具、手段用料依据工程进展状况，合理调配。
5、依据工程进度，准时调配施工人员。
6、管道安装完毕、无损检测合格、支吊架经检验无误、焊缝及其它待检部位未曾涂漆和绝热方可进展试验。
7、确认试验用压力表已经校验，并在周期范围内，其精度不得低于1.5 级，表的满刻度值为被测量最大压力的 1.5～2.0 倍。
每个系统压力表不应少于两块。
8、管道试压时，当环境温度低于5℃且不能实行有效防冻措施时，应推迟试压。
9、试压用的临时加固措施安全牢靠临时盲板加置正确，标志明显，记录完整。
10、试压前不参与试验的设备、仪表及管道附件等已经拆卸或加以隔离，安全阀已经撤除。
四、管道的试压1、管道安装完毕、无损检测合格后，应进展压力试验。
试压、吹扫方案
试压、吹扫方案一、系统试压、吹扫、投产前准备工作1、管道系统施工完毕，外观检查及无损检验均符合设计及规范要求。
焊缝及其他待检部分尚未涂漆和绝热。
2、支吊架安装完毕，临时加固措施安全可靠。
3、设备安装验收合格。
4、容器经检查合格且封闭。
5、将不应参与试压吹扫的仪表、阀件如：流量计、泡沫发生器、泡沫比例混合器等拆除或隔离。
6、试压、吹扫方案已经过批准，且进行了技术交底。
二、试压按系统分类根据各系统工作压力，分以下4各系统分别试压：1、成品油系统：设计压力LOMPao2、给水系统：设计压力LOMPao3、排水系统：重力自流。
4、消防系统：设计压力L6MPa0三、试压吹扫介质、设备根据设计及有关规范要求，采用洁净水进行试压及水循环冲洗。
本着节约用水的原则，试压及冲洗介质均采用储罐内所存充水试验用水。
试压设备采用电动试压泵，水循环冲洗设备采用系统内的生产泵。
水冲洗时可利用一台储罐作为沉淀罐，以缩短冲洗时间，保证冲洗效果。
四、吹扫、试压施工步骤1、用压缩空气对各系统进行吹扫。
2、用洁净水对各系统进行压力试验。
3、用压缩空气进行系统气体泄漏性试验。
五、吹扫、试压方法1、分系统（设计工艺单元）进行吹扫，利用各系统的容器作气体储罐，以压缩空气为介质对管道进行爆破吹扫或憋压排放。
2、为缩短试压时间，最大限度地做到一次升压对尽可能多的管路进行压力试验，按试压系统进行压力试验及气体泄漏性试验。
3、水压试验用试压泵3DSY-22/110,吹扫用低压压风机（O.6MPa,9m3∕min）进行。
4、吹扫时尽量利用各系统容器上的接口作为进气口，将管道与设备的吹扫同时进行，对设计压力＜0.5MPa的容器，吹扫时应严格控制爆破压力在0.2MPa以下。
5、管道系统压力试验时，将机泵、容器等动静设备与试压管道用钢板隔离，依据是：根据现场设备的制造规范GB150-1998《钢制压力容器》，设备的水压试验压力均为1.25×P设（P设为设计压力）；管道的试验压力取L5XP设（P设为管道设计压力），则所有容器均需要隔离，试压系统管道均需在容器处临时连通以形成试压系统。
工艺管道吹扫方案
陕西东鑫垣化工有限责任公司120万吨/年兰炭项目工艺管道试压、吹扫方案建设单位：陕西东鑫垣化工施工单位：中石化工建设有限有限责任公司公司审核：编制：批准：审核：批准：中石化工建设有限公司府谷项目部二〇一二年八月十日目录1. 工程概况1) 编制说明本方案适用于陕西东鑫垣化工有限责任公司120万吨/年兰炭安装项目工艺管道试压及吹洗工作。
2) 工程简介本系统工程为陕西东鑫垣化工有限责任公司120万吨/年兰炭安装项目，内含煤气、空气、蒸汽、循环水、煤焦油等管线。
本系统工艺管道的主要设计参数见下表：2．编制依据1) 施工图纸；2) 《工业金属管道工程施工及验收规范》GB50235-97；3) 《石油化工钢制管道工程施工工艺标准》SH/T3517-20014) 《工业金属管道工程检验评定标准》GB50184-935) 《石油化工工程建设交工技术文件规定》SH3503-20016) 《石油化工施工安全技术规程》SH3505-19997) 陕西东鑫垣化工有限责任公司120万吨/年兰炭项目的有关程序文件；3．施工准备1) 施工技术准备①编制管道试压及吹洗的专项施工方案，并报总包、监理及业主批准。
②划分试压及吹洗的管道系统，并重新绘制带控制点和盲板的工艺流程图。
③各种试验用工机具的型号、规格、数量齐全，并能保证连续施工作业的要求。
④试验用压力表已经校验，并在周检期内，其精度不得低于级，表的满刻度值应为被测最大压力的~2倍，每个试压系统压力表不得少于两块。
⑤符合试验要求的液体或气体已备齐。
⑥对所有参与施工的人员进行技术交底。
2）施工现场准备①施工场地内的障碍物应清除，孔洞应临时封闭，在试压及吹洗区域拉警戒线，并设专人防护，保证施工安全。
②场区内的水、电能满足施工需要。
③进水点、进气点、放空点、排放点等均已确定，并配设好了必要的临时管线。
④排水、排气符合环保要求和文明施工要求。
⑤按试验的要求，管道已加固。
⑥施工机具依照系统要求进行安排和布置。
工艺管道吹扫方案
XXXXXX燃气有限公司XXXXXX液化工程工艺管道吹扫方案编制: 审核：批准:XXXXXXX有限公司2015年月日1、概述本工程管道的安装属于压力管道。
管道安装完毕，在管口探伤合格后，应按设计文件和施工验收规范的要求进行吹扫.其目的是为了把施工时在管内遗留的焊渣、铁锈、泥沙等杂物清除干净，防止管道内的介质在输送运行过程中阻塞阀门，损坏设备,污染介质和沾污产品。
管道的吹扫清洗方案应根据管道内部的脏污程度、工作介质及生产工艺的要求确定；空气管道应以空气吹扫。
2、施工组织2。
1指挥长：黄福;全面负责方案执行中的人员安排、协调;负责专业设备、工具的落实。
2.2副指挥长：郑彬；服从指挥长的工作安排；按照方案组织实施吹扫工作中的具体安排并检查落实情况。
2.3班长、副班长:吴纯科；服从副指挥长的工作安排;组织作业人员落实副指挥长安排的工作并按时完成。
2.4安全工程师：曾超;全面负责吹扫实施现场安全工作督促、检查；检查落实方案实施过程中的各项安全措施到位情况；有权制止施工中的各种违章行为。
2。
5吹扫操作人员：3名；服从上级安排按步骤进行试验操作。
3、吹扫前准备，3。
1拆除一切临时支撑。
3。
2管网上所有的阀门应关闭严密，开启灵活处于良好的使用状态。
3.3吹扫前应重点检查管道的所有支架是否牢固可靠,特别是要选择安全可靠的疏排位置，排放管口要倾斜向上，并要安装临时支架固定好，以便承受强大的反作用力。
3。
4要将吹扫口的50米半径内设置为禁区，保证禁区周围的安全。
3.5准备好检木制靶片,木板靶片的尺寸：长度大于325mm;宽度20mm；厚度50mm，材质最好用硬杂木，吹扫面刨光,在第三次吹扫前固定在吹扫排放管口处中间部位。
3.6爆破吹扫配备的安全阀和压力表，应根据爆破压力进行整定并安装.3。
7吹扫人员应佩戴护目镜,爆破片爆破时人员不得靠近爆破区域。
4、吹扫的步骤4。
1打开各管道阀门，然后缓慢打开气源站主阀门，开始一定要慢，防止气锤现象和其它安全事故的发生。
吹扫试压方案
吹扫试压方案引言在工程施工中，吹扫试压是一项重要的工作步骤，用于确保管道系统的安全运行。
本文将介绍吹扫试压的详细方案，包括吹扫和试压的步骤、工具和设备的使用，以及相关的安全注意事项。
一、吹扫步骤1. 准备工作在开始吹扫之前，应确保所有管道系统已经完成安装，并进行必要的检查和测试。
同时，清理施工现场，确保安全通道畅通，并做好相应的标识。
2. 管道吹扫首先，将空气压缩机连接到系统中的进气口，并将压力调整到合适的工作范围。
然后，逐一打开每个管道系统的吹扫阀门，将空气通过管道系统吹扫至清洁。
3. 管道冲洗对于一些特殊管道系统，吹扫之后需要进行冲洗。
根据具体情况，选择适当的冲洗介质，并通过冲洗管道系统，将污垢和杂质彻底清除。
二、试压步骤1. 准备试压设备试压过程需要使用专门的试压设备，包括压力表、试压泵等。
确保这些设备已经准备齐全，并做好必要的校准和检验。
2. 设置试压压力根据设计要求和管道系统的承载能力，设置试压的压力范围。
在调整试压泵的压力之前，务必关闭所有管道系统的吹扫阀门。
3. 进行试压逐一打开每个管道系统的试压阀门，通过试压泵将压缩空气或氮气注入至管道系统中，直至达到预设的试压压力。
保持系统处于试压状态并观察一段时间，确保压力稳定。
4. 压力保持和泄漏检查在达到试压压力之后，关闭试压泵，并观察一段时间，检查管道系统是否存在泄漏情况。
通过观察压力表，确保试压压力保持稳定，无明显下降。
5. 减压及处理试压完毕后，逐一关闭每个管道系统的试压阀门，并缓慢减压，释放管道系统内部的压力。
将试压设备和工具妥善清理和存放，并做好相应的标识。
三、安全注意事项1. 进入施工现场前，必须佩戴个人防护装备，包括安全帽、防护眼镜、防尘口罩、耐酸碱手套等。
2. 针对高压气体的使用，应使用合格的压力表和试压泵，并定期进行维护和检修。
3. 在试压过程中，严禁站在管道系统附件下方，以避免因压力释放而造成的意外伤害。
4. 完成试压后，应及时清理试压设备和工具，并确保现场环境整洁有序。
