最实用最简单的短波抗干扰天线制作
全文图解十五种简易抗干扰外接收音机天线的制作
全文图解十五种简易抗干扰外接收音机天线的制作目录一、短波传播方式二、解决通信盲区的方法三、自制收音机天线的种类四、改善短波信号质量的三大要素五、天线种类制作之一：中短波平行天线六、天线种类制作之二：短波框形天线七、天线种类制作之三：中波框形天线八、天线种类制作之四：双振子单波段天线九、天线种类制作之五：波段双极缩短型天线十、天线种类制作之六：直立式多波段天线十一、天线种类制作之七：自制短波天线放大器十二、增益型天线.专业资料.整理分享.十三、自助型天线十四、莲花天线十五、自制G5RV高频全波段接收天线一、短波传播方式无线电广播、无线电通信、电视、雷达等都要靠无线电波的传播来实现。
电波在各种媒介质及媒介质分界面上传播的过程，由于反射、折射、散射及绕射，其传播方向经历各种变化，由于扩散和媒介质的吸收，其场强不断减弱。
为使接收点有足够的场强，必须掌握电波传播的途径、特点和规律，才能达到良好的通信效果。
常见的传播方式有：地波（表面波）传播，直射波（视距）传播，天波传播，散射传播。
超短波适用直射波传播方式进通信。
短波的基本传播途径有两种：A、地波（表面波）传播。
B、天波传播。
天波传播是短波通信的主要传输方式。
1、地波传播沿大地与空气的分界面传播的电波，叫地面波或表面波，简称地波。
地波的传播途径其传播途径主要取决于地面的电特性。
地波在传播过程中，由于部份能量被大地吸收，很快减弱，波长越短，减弱越快，因而传播距离不远。
但地波不受气候影响，可靠性高。
通常，超长波、长波、中波无.专业资料.整理分享.线电通信，利用地波传播。
2、天波传播天波是指由天线向高空辐射的电磁波受到天空电离层反射或折射后返回地面的无线电波。
天波是短波的主要传播途径。
短波信号由天线发出后，经电离层反射回地面，又由地面反射回电离层，可以多次反射，因而传播距离很远（可上万公里），而且不受地面障碍物阻挡。
但天波传播的最大弱点是信号很不稳定的，处理不好会影响通信效果。

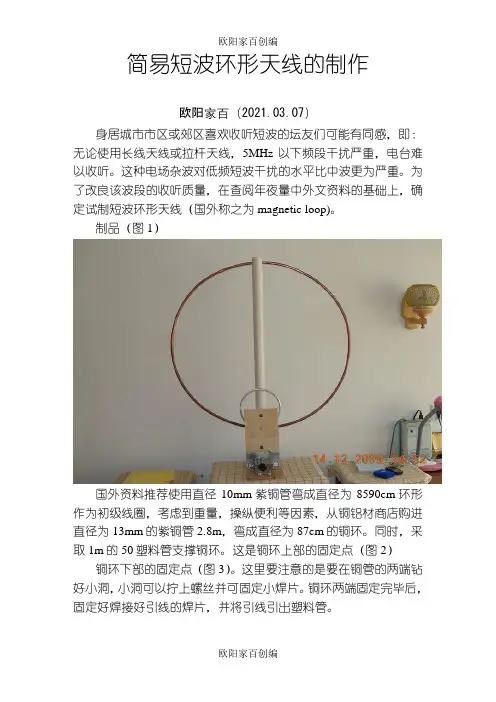

简易短波环形天线的制作之欧阳家百创编
简易短波环形天线的制作欧阳家百（2021.03.07）身居城市市区或郊区喜欢收听短波的坛友们可能有同感，即：无论使用长线天线或拉杆天线，5MHz以下频段干扰严重，电台难以收听。
这种电场杂波对低频短波干扰的水平比中波更为严重。
为了改良该波段的收听质量，在查阅年夜量中外文资料的基础上，确定试制短波环形天线（国外称之为magnetic loop)。
制品（图1）国外资料推荐使用直径10mm紫铜管弯成直径为8590cm环形作为初级线圈，考虑到重量，操纵便利等因素，从铜铝材商店购进直径为13mm的紫铜管2.8m，弯成直径为87cm的铜环。
同时，采取1m的50塑料管支撑铜环。
这是铜环上部的固定点（图2）铜环下部的固定点（图3）。
这里要注意的是要在铜管的两端钻好小洞，小洞可以拧上螺丝并可固定小焊片。
铜环两端固定完毕后，固定好焊接好引线的焊片，并将引线引出塑料管。
制作一个木板支架（图4），注意要很是牢靠。
将塑料支架固定在模板支架上（图5，图6），一定要牢靠。
制作一个次级线圈（图7），据国外资料，该次级线圈的直径最佳值为初级线圈直径的1/5左右。
该次级圈采取10mm铝管并用电饭煲内胆圆形定型为直径17cm的铝环，内部穿引细花线制成（图8）。
将次级线圈的引出线连接在BNC插座上（图9）据测定和计算，该短波环的电感量为2uH，配2250pF双连空变，其谐振频率年夜约为212MHz，另配360pF单联空变，其谐振频率约为523MHz。
要注意的是两个可变要有一定的隔离距离，不然会相互干扰（图10）采取一只波段开关分隔（图11）据实际测试，该短波环形天线的工作频率为短波1：2.05012.700MHz；短波2：4.90023.000MHz。
这样，白日可使用短波2，晚间可使用短波1（图12）使用该环形天线，各频点信号谐振尖锐，晚间的低频短波电台如上海的浦江台AM3280，新疆格尔木台AM3985，甘南台AM3990，等顺利收到。
小环天线制作方法 -回复
小环天线制作方法-回复如何制作小环天线小环天线是一种常见的短波和超短波天线，可以用于接收和发送无线电信号。
它的设计简单，制作成本低，且适用于各种频率的通信。
本文将逐步介绍如何制作一根小环天线，并提供一些建议和技巧。
材料准备：- 50欧姆同轴电缆- 木头或塑料杆（直径约为15-25mm）- 小环导线（铜线或同轴电缆的内导线）- 小孔钻头- 小型铁丝弯曲工具- 电缆切割工具- 手电钻- 锉刀和砂纸（用于修整和打磨）步骤一：准备天线支架1. 将木头或塑料杆切割成所需长度（通常为天线的半波长度）。
2. 使用小孔钻头在杆的一端钻孔，孔的直径应与50欧姆同轴电缆的外径相匹配。
3. 天线支架的另一端可以钻一个较大的孔，以便将其固定在天线底座或其他支撑结构上。
步骤二：制作小环1. 使用天线切割工具将同轴电缆的外皮剥离，露出内导线和绝缘层。
2. 将导线或绝缘层中的一段作为小环的导线长度，长度通常为天线的1/4波长。
3. 使用铁丝弯曲工具将导线弯曲成一个理想的环形，确保导线两端相连。
4. 关键时注意确保小环的开口端与导线连接的地方之间不存在短路。
步骤三：组装天线1. 将同轴电缆的内导线通过杆上的小孔，让小环的开口端靠近天线支架。
2. 将小环的开口端与同轴电缆的内导线焊接连接。
3. 使用绝缘胶带或热缩套将小环的开口端和电缆的内导线绝缘，以防止短路。
4. 确保天线的其他部分紧密地固定在支架上，可以使用绳子、螺丝或胶水进行固定。
步骤四：调整和测试1. 完成天线的组装后，使用锉刀和砂纸来修整和打磨天线的连接处，以确保良好的电气连接和表面平滑。
2. 将天线安装在合适的位置，确保天线与电缆的连接良好。
3. 使用一台无线电接收器或发送器来测试天线的性能。
调整天线的位置和方向，以获得最佳的信号接收或发送效果。
总结：制作小环天线虽然相对简单，但需要一些精确的测量和连接工作。
在制作过程中，正确地计算和安排小环导线的长度是关键。
此外，良好的焊接连接和仔细的绝缘也非常重要。
最实用最简单的短波抗干扰天线制作
最实用最简单的短波抗干扰天线制作短波抗干扰天线是一种能够减少外界干扰影响的天线，在无线通信领域具有重要的应用价值。
本文将介绍一种最实用最简单的短波抗干扰天线制作方法。
材料准备：1.木杆或塑料杆，作为天线的支架；2.铜线或铁丝，作为制作天线的导线；3.两个绝缘胶带或塑料绳，用于固定导线；4.连接线，用于将天线与接收或发送设备连接；5.高频终端连接器。
制作步骤如下：步骤一：选择合适的材料和尺寸根据自己的需求和实际情况，选择合适的材料和尺寸。
一般来说，木杆或塑料杆的长度应该大于导线长度的2倍，以确保天线的稳定性和支撑力。
步骤二：固定导线将导线分成两段。
一段作为主天线导线，另一段作为接地导线。
将主天线导线固定在支杆的顶端，可以使用绝缘胶带或塑料绳进行固定。
将接地导线固定在支杆的底部，确保接地导线与地面接触良好。
步骤三：调整导线的长度为了提高天线的性能和抗干扰能力，需要根据所处的频段来调整主天线导线的长度。
不同频段的短波电台对天线的长度要求有所不同。
可以在互联网上查找相关的天线长度计算公式，并据此调整导线长度。
步骤四：添加高频终端连接器在主天线导线的末端，添加一个高频终端连接器。
这将使天线与接收或发送设备连接更加方便，并减少信号损耗。
步骤五：连接线使用连接线将天线与接收或发送设备连接起来。
连接线的选择应根据接收或发送设备的接口类型和设备之间的距离来确定。
步骤六：测试和优化完成天线的制作后，进行测试和优化。
可以使用短波接收机、频谱分析仪等设备来测试天线的性能和抗干扰能力。
根据测试结果，进行调整和优化，以达到更好的效果。
总结：通过以上步骤，我们可以制作一个简单实用的短波抗干扰天线。
这种天线制作方法简单易行，成本低廉，可以满足一般短波通信的需求。
当然，如果需要更高性能的天线，可以考虑专门设计或购买专业的抗干扰天线。
短波天线的制作
材料准备：各位尽可能利用手头的材料，我用的是3/4馈管。
据高人的贴中所言，铝管，不锈钢都行。
但本人认为铜管是较好的选择。
铜管长度请准备4米左右，PVC管一条（管径可以根据自己的铜管直径选择，当然管径大点机械强度会好点），连接接收机的同轴线3－4米（也可以根据自己的实际情况定，但千万不要太长），360P的可变电容一只（电容可用薄膜的也可用空气的，可根据手头备件而定），自攻螺丝4颗，焊接片4只，扎带4条。
所用到的工具有：手电钻，螺丝刀，卷尺，烙铁，斜口钳等。
记得再准备图中的PVC小套管一段。
我用的材料直径裁面要尽量平整小圈圈的长度（如果钳工不是很过关，可以预留稍长慢慢裁直到符合标准）大圈圈长度（直接给长度数据的好处是不同换算了）在铜管的两端钻孔，孔的直径要稍小于自攻螺丝的直径。
可用卡尺测定。
在支撑天线用的PVC管顶端用美工刀打孔一个，直径跟铜管的直径一样。
将裁好的长那条铜管穿进PVC管刚开好的洞中，记得铜管要先弯成圆圈再穿，不然会稍有不便。
在此，我的馈管的优势体现出来了：可以随便弯，不行再重来。
用铜管的恐怕就没那幸福了，万一在施工过程将管子弄扁了就麻烦了。
哈哈，有馈管就是好！用准备好的内径跟铜管外径一样的PVC管将铜管两端连接起来，这样就浑然一体了，记得管子中间要留点缝隙。
小圈圈要在大圈圈完成固定后就可以决定安装位置及PVC管开孔位置了。
安装固定图，一看应该就明白了吧。
没什么技术含量。
绑扎方法，这个可能要学习一下，呵呵。
天线竣工了！自己找个好的底座吧，我用的是闲置的吊扇。
刚好合适，将PVC管直接插进吊扇柄就OK了，天线不用时又可以很方便的取下。
然后将接收机连接好，打开，左右调整天线上的可变直到接收机中噪音最大，再调节接收机频率扭，怎么样效果很突出吧？由于天线的可变电容不能随着接收机的频率改变而改变，所以在换了频段之后需要重新调整天线的可变电容。
根据以上尺寸制作的天线频率覆盖范围在5－－27MHZ这样。
简易4波段HF天线制作
一种简易4波段HF天线制作（For Field-Day）（BG7IGG/他山石）许多HAM朋友平时野外做短波通联，都希望有一只携带轻便，效率高，架设比较方便，同时又能兼容HF多个常用波段的天线，这里向您介绍一种简易4波段HF天线，它不足一斤半，可以工作在7MHZ、14MHZ、21MHZ、28/29MHZ四个常用波段，它只用了一根导线做振子，水平架设。
国内有些朋友称它为偏馈水平天线，在野外您找两个支撑物（如树木、杆子等）一拉，接上电台就可以在各个波段自如做QSO了，效果比水平偶极子天线略好，我用它配合FT-817做QRP，在四个波段都得到良好通联效果。
如何？有兴趣可以动手DIY一只，很简单的。
材料： 1.5平方毫米导线25m ；内直径0.5mm-1.0mm的铁氟龙导线一小段（用10BaseT以太网线也可以）；体积23mm x13mm x7mm，u=500-1500的镍锌铁氧体磁环2个，50Ω50-3同轴线若干，还有一个Q插座。
制作与调试：1、天线结构简图见图1。
图中天线分为三部分：振子、4:1阻抗匹配器T1、1:1平衡非平衡转换器T2，当然还有馈线和插座。
2、将1.5平方毫米导线裁为为L1=3.1m，L2=17.5m 两段，这是天线振子的两臂，在实际架设是过程，需要做少许的修剪，两个振子线段分别接在阻抗匹配器高阻两端。
3、4:1阻抗匹配器T1可以直接采用成品的4:1Balun，也可以自己绕制。
把铁氟龙导线70cm对折，双线绞合成为绞合线（也可以直接采用10BaseT以太网线），大约1cm一绞，然后均分为两段，细心地把他们分别穿绕在铁氧体磁环上，一共11圈。
这样两个传输线变压器就绕成了，然后按照图2连接成为4:1阻抗变换器，装配时最好直接固定在一块小PCB板上，并放在小盒子里。
图3为测试曲线。
图4是笔者自己绕的4:1阻抗匹配器。
其频响特性较好，并且平衡度也可以。
4、1:1平衡非平衡转换器是直接采用50-3同轴线绕成的，属于扼流式转换器，损耗很小。
T型短波天线制作
T 型短波天线制作(转BCL论坛)实用天线设计与制作（转）整理前言·第一章基础知识…………………………………………………………………( 1 )§1.1 无线电波…………………………………………………………………( 1 )§1.2 电波传播………………………………………………………………… (3 )§1.3 几种基本天线…………………………………………………………( 5 )一、各向同性天线………………………………………………………………( 6 )二、赫兹振子………………………………………………………………………( 6)三、接地单极天线………………………………………………………………( 7 )四、半波偶极天线………………………………………………………………( 7 )§1.4 天线的基本参数………………………………………………………( 8 )一、输入阻抗………………………………………………………………………( 8 )二、方向图…………………………………………………………………………( 9 )三、有效长度 (10)四增益 (10)1.5 天线的防雷与接地 (11)第二章中、短波天线及其附件 (15)§2.1 长线天线 (15)§2.2 半波偶极天线 (17)§ 2.3 倒V型天线 (19)§2.4 多频道偶极天线 (20)§2.5 T型天线 (20)§2.6 地网天线 (21)§2.7 有源天线 (22)一、电路 (23)二、制作 (26)三、使用方法 (28)四、简单有源天线 (29)§2.8有源铁氧体天线 (31)一、电路 (32)二、制作 (34)三、使用方法 (36)四、工作在1.6~4.5兆赫的有源铁氧体天线 (36)§2.9 环形天线 (37)一、简单环形天线 (37)二、有源环形天线及其制作 (39)三、差分环形天线及其制作 (41)四、倾斜环形天线 (44)3 | Page 五、螺旋环形天线 (45)六、工作在短波波段的环形天线 (46)七、工作在长波波段的环形天线 (47)§2.10 高频前置滤波器 (47)一、电路 (49)二、制作 (51)三、使用方法 (52)§2.11 可调天线衰减器 (53)一、用衰减器增强天线的选择性 (54)二、制作 (57)§2.12 调谐陷波器 (58)§ 2.13 天线低通滤波器 (61)§2.14 天线调谐器 (64)一、电路 (65)二、制作 (67)§2.15 短波通信工程中常用的天线 (68)一、笼形水平半波偶极天线 (69)二、笼形对称垂直偶极天线 (70)三、带导电地网的非对称垂直天线 (71)四、水平同相阵列式天线 (71)五、菱形天线 (72)六、对数周期天线 (74)第三章电视接收天线 (76)§3.1 架设电视天线应注意的问题 (76)§2.2 室内天线 (77)§3.2 线性半偶极天线 (77)§2.4 折合半波偶极天线 (79)§2.5 八木天线 (80)§3.6 多频道天线 (86)一、扇形天线 (86)二、两个折合振子组成的双频道天线 (87)三、隔离滤波器 (88)§3.7 八木天线阵 (91)一、双层五单元八木天线 (92)二、四层五单元八木天线 (95)三、双层双列五单元八木天线 (96)§3.8 环形天线 (97)§3.9 有源电视天线 (98)4 | Page 第四章移动通信天线 (101)§4.1 J型半波天线 (101)§4.2 地网天线 (102)一、四分之一波长地网天线 (102)二、八分之五波长地网天线 (104)三、伞骨地网天线 (106)§4.3 J型折合半波天线 (106)§4.4 共线天线 (111)一、天线结构 (112)二、馈电和匹配 (112)三、二单元共线天线 (112)§4.5 移动式和便携式天线 (113)第五章微波天线 (116)§5.1 有效孔径 (117)§5.2 喇叭天线 (118)§5.3 缝隙天线 (119)§5.4 微波透镜 (120)一、介质透镜 (121)二、金属板透镜 (122)§5.5 抛物面反射天线 (123)一、抛物面反射器的几何光学性质 (123)二、辐射方向图 (124)三、馈电器 (126)四、结构 (127)第六章馈线和匹配 (128)§6.1 传输线 (128)一、传输线的特性阻抗 (128)二、如何确定电缆的特性阻抗 (130)§6.2 匹配 (132)一、半波偶极天线的匹配 (132)二、折合半波偶极天线的匹配 (135)三、宽频带匹配器 (139)四、馈线与接收机的连接 (141)附录 (143)参考文献………………………………………………………………………………(144)§1.1 无线电波无线电波是一种电磁波．在真空中，电波以每秒299，792,077米（30万公里）的速度向前传播。
自制室内有源短波环状天线
自制室内有源短波环状天线
用身边的废旧物制作一台短波有源环状天线.经试验.短波段2.8－16mhz灵敏度有明显提升.具有方向感.抗杂良好.声音清晰.抗扰好.似乎感觉由他把播音员与收听者拉近了距离.非常适合于中、高端质地优良的收音机...以下图片说明制作过程：仅供爱好者参考.不妥之处.请校正！
一、在直径8MM铝管穿入1MM塑包铜引线.环径为280MM.将引线与6.35MM插头（旧的话筒插头）焊接相连.铝管两个端口固定在废弃的电源适配器塑盒合口处.并用AB胶浸固.以上需在同时间组装。
一气呵成。
二、用一只旧款电视天线放大器塑盒.保留船型电源开关和红色的Led.其余全部拆除。
三、将电路安装在废弃VCD的射频盒内.配上6.35MM插座.360P空联与天线放大器塑盒固定…等等。
四、喷上个人所喜爱的颜色.
五、调试中使用的几个环…
六、完工之后.在短波2.8－16mhz.能获得享受级别。
短波天线的制作范文
短波天线的制作范文
短波天线是无线电通信的重要组成部分，它能够接收和发送短波信号。
制作一根性能良好的短波天线可以提高通信质量和信号传输距离。
下面将
介绍一种制作短波天线的方法。
接下来，我们将进行下述步骤来制作短波天线：
1.挑选合适的地点：在选择短波天线安装的地点时，要尽量选择无遮
挡的高处，以确保信号传输的稳定和远距离。
2.测量电缆长度：根据实际情况，将电缆剪成合适长度。
一般来说，
短波天线的长度应该在10到100米之间。
3.剥去电缆绝缘层：使用电线剥皮器或刀片，将电缆的绝缘层刮除一
段长度，暴露出内部的电线（一根或多根）。
4.制作接地线：将一根细铁丝固定在电缆的一端，然后将其插入土壤
中作为接地线，以便排除干扰和保证天线效果。
5.安装指向性天线：将指向性天线通过塑料夹子固定在适当位置上，
确保天线可以与电缆连接。
6.安装电缆：确保电缆与天线牢固连接，使用电缆夹等工具来保持稳固。
7.调整天线方向：根据实际需求，调整天线指向，以获得更好的信号
接收和传输效果。
9.测试：完成天线制作后，使用无线电设备向天线发送信号，检查接
收效果和传输距离。
通过以上步骤，我们可以制作出一根性能良好的短波天线。
然而，这只是一种基本的制作方法，实际情况可能会因地点、设备等因素而有所不同。
因此，在制作短波天线之前，需要充分了解相关知识和技术，并根据实际情况进行调整和改进。
总之，短波天线的制作可以提高无线电通信的质量和距离，为使用者提供更好的体验。
希望以上介绍能够对您在制作短波天线时有一些帮助和指导。
车载短波天线的制作方法
车载短波天线的制作方法随着科技的不断发展，人们对于车载通信的需求也越来越高。
而短波天线作为车载通信中的重要组成部分，其制作方法也备受关注。
下面将介绍一种简单的车载短波天线制作方法，希望对广大车主朋友有所帮助。
材料准备：1. 铜线：直径为1.5mm的铜线。
2. 绝缘胶带：用于保护线路，避免短路。
3. 吸盘：用于固定天线。
制作步骤：第一步：准备铜线我们需要准备一根直径为1.5mm的铜线。
将铜线按照一定的长度要求剪断，一般建议长度在1.5米左右。
第二步：弯曲铜线将铜线弯曲成所需的形状，通常是一根直线加一根弯曲的L形线。
确保弯曲的位置和角度都符合要求，以保证天线的正常工作。
第三步：固定天线将弯曲好的铜线固定在车辆上。
可以使用吸盘将天线固定在车辆的天窗或后视镜上，也可以将天线固定在车身上的其他位置。
确保天线与车身接触良好，不松动。
第四步：保护线路为了避免铜线与其他金属部件接触而产生短路，我们需要使用绝缘胶带将线路进行保护。
将绝缘胶带缠绕在铜线的接头处和与车身接触的位置，确保线路不会受到外界干扰。
第五步：调试天线在完成以上步骤后，我们需要进行天线的调试。
首先，将车载通信设备连接到天线上，然后打开设备进行调试。
可以通过观察信号强度、接收到的信号质量等指标来判断天线的工作效果。
如果效果不理想，可以尝试调整天线的位置和角度，直到达到最佳效果为止。
总结：通过以上几个简单的步骤，我们就可以制作出一根车载短波天线。
当然，这只是一种简单的制作方法，如果有更高要求的话，还可以选择购买专业的车载天线。
但是无论是自制还是购买，选用合适的天线对于车载通信的效果都起到至关重要的作用。
希望本文对您有所帮助，祝您车载通信顺利！。
小于10hz低频接收天线制作方法
小于10hz低频接收天线制作方法小于10Hz的低频接收天线是用于接收非常低频率信号的装置。
这种天线主要用于科学研究、海洋监测、地震预警等领域，可以帮助测量和监测地球的自然活动。
制作一台有效的小于10Hz低频接收天线需要一些专业知识和特殊材料，但是在本文中，我们将为您提供一种简单的方法。
材料准备：1. 电容器：选择一个高容量的电容器，最好在1000至10000微法之间。
2. 电感线圈：使用细铜线制作一个半径约为5至15厘米的线圈，大致绕5至10圈。
3. 绝缘材料：将线圈绝缘，可以使用绝缘胶带或绝缘漆等材料。
4. 连接线：使用电线连接电容器和线圈。
步骤：1. 使用绝缘材料将线圈绝缘。
确保线圈的每一圈都彼此隔离，并且没有任何导电材料与其接触。
2. 取一个电容器并将其连接到线圈的一端。
使用连接线将电容器的一个引脚与线圈的一端连接起来。
3. 取另一根电线，将其连接到电容器的另一个引脚。
4. 将这根电线的另一端连接到地面。
地面是天线的重要组成部分，它可以增强接收信号的效果。
5. 确保电容器、线圈和连接线之间的连接良好，并检查是否有任何松动或短路。
6. 完成组装后，将天线的线圈部分竖立起来。
这样可以增加接收地球信号的有效性。
7. 将整个天线放置在室外的开阔区域。
建议将其安装在高处，以避免其他建筑物或物体的干扰。
8. 连接接收设备，如收音机或频谱分析仪，以接收和测量低频信号。
小于10Hz的低频接收天线的制作需要一些实践和调试，因为信号的接收受到环境和干扰的影响。
但是通过以上的制作步骤，您可以简单制作一台小型的低频接收天线。
总之，小于10Hz的低频接收天线是一种重要的工具，可用于各种科学研究和地球监测任务。
通过简单的材料和制作步骤，您可以制作一台有效的低频接收天线，并开始探索这个神秘的频率范围。
祝您成功！。
最实用最简单的短波抗干扰天线制作
最实用最简单的短波抗干扰天线制作短波抗干扰天线制作的实用方法有很多种，以下是其中一种简单易行的制作方法。
所需材料：
1.15到20米长的电线（最好是铜制的）
2.裸露的金属扣和螺丝
3.木材框架
4.螺丝刀和扳手
5.镀锌铁丝
步骤：
1.制作一个固定天线的木材框架，框架可以是正方形或长方形，保持稳定性即可。
2.在木材框架的顶端钻两个小孔（两个孔之间的距离越大越好），把电线的一端分别连接到孔上的金属扣和螺丝上。
3.在框架的另一侧，用电线的另一端分别连接到金属扣和螺丝上。
4.用镀锌铁丝固定电线，确保电线不会松动。
5.把电线的另一端插到无线电接收机中。
6.保持天线竖直，尽量避免与墙壁或其他金属物体接触。
使用注意事项：
1.尽量选择开阔无干扰地区使用天线，避免与电线、建筑物、电器等
产生干扰。
2.使用天线时，要保持地线的连接良好，可以将地线接到家庭配电箱
的地线上。
3.天线的长度与频率有关，根据不同的频率可以调整天线的长度，以
提高接收效果。
4.在接收调整过程中，可以调整天线的方向和角度，以获得最佳的接
收效果。
总结：
这种制作短波抗干扰天线的方法简单实用，所需材料也比较常见，容
易获取。
制作过程比较简单，即使对电器知识不了解的人也可以尝试制作。
然而，由于电线的长度和天线的方向等因素会影响接收效果，所以需要根
据实际使用情况进行调整和测试，以获得最佳的接收质量。
用电话线制作短波天线的方法
用电话线制作短波天线的方法这片文章介绍了如何将一条电话线当作您的短波接收天线。
天线的效能取决于您的电话线的种类。
架空的电话线效果是最佳的，而通过地下管道的电话线效果要差一点。
这种电话线兼职的天线通常要比专用的天线会更多地检拾电源噪声，所以不要寄希望用于DX。
尽管如此，我还是发现这个天线要比收音机附带的拉杆天线效果要好的多。
有读者建议我：如果您要将电话线直接接入您的接收机，可以先试试将电话线在拉杆天线上缠绕几圈来代替这种方法，当然这种方法不如直接连接来得好，但是效能也要胜过拉杆天线。
还有其他人询问我关于防雷的方法。
我并没有过多考虑，因为当地雷雨较少。
很多电话线在进户时都接有避雷器，但是雷击足够强时还是有可能损坏接收机，所以我的建议是在暴风雨时节断开天线的连接。
跟我做最简单的电路就是一个串联在电话线和接收机中间的电容。
这个电容隔离了电话线的电压包括振铃，这样不会损坏接收机。
N.C. = 不连接。
我最开始将电话线的地线（黄线）连接到这个端子上，但是接收的效果还不如不接。
如果您在短波段听到了本地的AM或FM广播的电台，这很可能是您的接收机过载了。
一些廉价的收音机和便携式收音机通常缺少消除这种干扰的过滤能力。
不过您能自己做一个过滤器，同样您从一些地方也能买到。
一个高通滤波器可以用来滤除短波频率以下的信号。
这样可以抵制来自本地中波电台的干扰，并对电话线上的音频频率呈现一种高阻抗，不致影响电话线的平衡。
一个低通滤波器可以用来滤除短波频率以上的信号。
这样可以抵制来自调频电台和电视信号的干扰，如果您要同时使用两种滤波器，您可以将其中一个的输出连在第二个滤波器的输入上（不要忘了将两个地端子相连），至于那一个滤波器在前并没有关系。
顺便讲一下，这些滤波器同样可以很好地用于长线天线。
仅仅将天线替代电话线就行。
这个滤波器可以以这种方式连接电话线：滤波器设计短波波段的高通滤波器这是一个高通滤波器的电路图，可以滤除中波广播，这对我的短波接收帮助很大，因为我的ATS-803会由于过载的原因在短波段受到中波的干扰，尤其是使用长天线的时候。
文小编收集文档之简易短波环形天线的制作
文小编收集文档之简易短波环形天线的制作'身居城市市区或郊区喜欢收听短波的坛友们可能有同感，即：无论使用长线天线或拉杆天线，5MHz以下频段干扰严重，电台难以收听。
这种电场杂波对低频短波干扰的程度比中波更为严重。
为了改善该波段的收听质量，在查阅大量中外文资料的基础上，确定试制短波环形天线（国外称之为magnetic loop)。
成品（图1）国外资料推荐使用直径10mm紫铜管弯成直径为85-90cm 环形作为初级线圈，考虑到重量，操作方便等因素，从铜铝材商店购进直径为13mm的紫铜管2.8m，弯成直径为87cm的铜环。
同时，采用1m的50塑料管支撑铜环。
这是铜环上部的固定点（图2）铜环下部的固定点（图3）。
这里要注意的是要在铜管的两端钻好小洞，小洞可以拧上螺丝并可固定小焊片。
铜环两端固定完毕后，固定好焊接好引线的焊片，并将引线引出塑料管。
制作一个木板支架（图4），注意要非常牢靠。
将塑料支架固定在模板支架上（图5，图6），一定要牢靠。
制作一个次级线圈（图7），据国外资料，该次级线圈的直径最佳值为初级线圈直径的1/5左右。
该次级圈采用10mm铝管并用电饭煲内胆圆形定型为直径17cm的铝环，内部穿引细花线制成（图8）。
将次级线圈的引出线连接在BNC插座上（图9）据测定和计算，该短波环的电感量为2uH，配2250pF双连空变，其谐振频率大约为2-12MHz，另配360pF单联空变，其谐振频率约为5-23MHz。
要注意的是两个可变要有一定的隔离距离，否则会相互干扰（图10）采用一只波段开关分开（图11）据实际测试，该短波环形天线的工作频率为短波1：2.050-12.700MHz；短波2：4.900-23.000MHz。
这样，白天可使用短波2，晚间可使用短波1（图12）使用该环形天线，各频点信号谐振尖锐，晚间的低频短波电台如上海的浦江台AM3280，新疆格尔木台AM3985，甘南台AM3990，等顺利收到。
EH短波天线DIY---以磁场辐射为主的超小型的短波天线.
EH短波天线DIY---以磁场辐射为主的超小型的短波天线(2011-11-18 20:26:25)转载▼标签：分类：天线eh天线短波天线车载天线电磁场短波通联电台天线EH短波天线是依据新的天线理论所设计的天线，E（电场）H（磁场）互垂直的原理，将2个极板之间产生磁场，这个天线是以磁场辐射为主的，它的长度和波长没有严格关系，倒是它的直径和谐振频率密切相关。
下图为EH短波天线的磁场、电场示意图EH短波天线接线图：各波段的天线主体PVC管的推荐直径：80米200 MM40米100 MM20米51 MM15米25 MM10米19 MM极板采用铜箔制作，以上均为网络上的数据。
由于本次DIY的20m段EH短波天线，材料不齐全，摸索性的做了一定的尝试：主体采用了UPVC直径25的管材，极板使用的是铝质易拉罐饮料盒，谐振电感使用1mm的漆包线，谐振电容使用了5/40P的陶瓷可调电容（此电容耐压为50V,最大承受功率不能超过10W,换用真空可调电容后，使用功率可以提高到50至200W以上）。
制作完成后，在14.27MHZ短波频率上，驻波比能够调到1.37左右；同一时间和同一地点EH天线采用GP形式与倒V天线接受性能相比，EH天线为S7，倒V天线为S9，相差为2个S,后面补充了通联测试的报告。
总的来说，对于20m短波段的天线，EH的长度只有0.65m，也算不错了效果了。
以下为EH短波天线DIY的全过程：1、上极板制作2、下极板制作3、上下极板连接（固定前，将极板连线安装测试到位）4、上下极板安装到位整体图5、绕制电感线圈（中间的二个焊点为的谐振电容连接点，二面共四个端子）6、馈电段引出并标识编码7、接线完成后的天线内部（需要将内部导线等全部热熔胶固定，以免跑频）8、天线总成主体部(电容还未安装)9、安装上下极谐振电容10、EH天线就此完工，可以进行调试了11、调试（会有多个谐振点，仔细调整上下极板的电容值搭配，选择较好的谐振点）12、调试完毕，选择了驻波比为1.37的谐振点。
简易短波环形天线的制作
简易短波环形天线得制作身居城市市区或郊区喜欢收听短波得坛友们可能有同感,即:无论使用长线天线或拉杆天线,５MHz以下频段干扰严重,电台难以收听。
这种电场杂波对低频短波干扰得程度比中波更为严重。
为了改善该波段得收听质量,在查阅大量中外文资料得基础上,确定试制短波环形天线(国外称之为magnetic lｏop)。
成品(图１)ﻫ国外资料推荐使用直径10ｍｍ紫铜管弯成直径为85－90cｍ环形作为初级线圈,考虑到重量,操作方便等因素,从铜铝材商店购进直径为13mm得紫铜管2.8m,弯成直径为8７cm得铜环。
同时,采用1m得50塑料管支撑铜环。
这就是铜环上部得固定点(图2)ﻫ铜环下部得固定点(图3)。
这里要注意得就是要在铜管得两端钻好小洞,小洞可以拧上螺丝并可固定小焊片。
铜环两端固定完毕后,固定好焊接好引线得焊片,并将引线引出塑料管。
制作一个木板支架(图4),注意要非常牢靠。
将塑料支架固定在模板支架上(图5,图6),一定要牢靠。
ﻫ制作一个次级线圈(图７),据国外资料,该次级线圈得直径最佳值为初级线圈直径得1/5左右、ﻫ该次级圈采用10mｍ铝管并用电饭煲内胆圆形定型为直径17cm得铝环,内部穿引细花线制成(图８)。
ﻫ将次级线圈得引出线连接在BNC插座上(图9)据测定与计算,该短波环得电感量为２ｕH,配２250ｐF双连空变,其谐振频率大约为2—１2MHz,另配360pF单联空变,其谐振频率约为５—23MHz。
要注意得就是两个可变要有一定得隔离距离,否则会相互干扰(图１0)采用一只波段开关分开(图11)ﻫ据实际测试,该短波环形天线得工作频率为短波1:２、050－12、700MHz;短波2:４。
9０0—23.０00MHz。
这样,白天可使用短波2,晚间可使用短波1(图12)ﻫ使用该环形天线,各频点信号谐振尖锐,晚间得低频短波电台如上海得浦江台AM3２８0,新疆格尔木台AM３9８5,甘南台ＡM3990,等顺利收到。
日间得ＵSB１3３６2也可用1３9B顺利收到、表明短波环形天线在对抗电场杂波干扰中有一定作用。
自己动手,丰衣足食,制作短波框形天线
自己动手,丰衣足食, 制作短波框形天线材料:1.2米木条(竹条,PVC管等不限)两根10-365pf可变电容一个 (其它规格也可以,但是最小值最好不要高过20皮法,否则频率高端上不去14号漆包线(直径2毫米)约3.5米(主框用), 其它线材也可,效果可能有所不同,基本上是越粗的越好14号漆包线约85公分(感应环用),其它线材也可,效果可能有所不同同轴电缆3米插头一个(视收音机接口而定)热融胶/乳胶/螺丝等不限制作:(以木条为例)1 将两根木条接成一个十字.俺手头是两根18乘30毫米的木条,在每条中间各开了个18乘15的口子相对一嵌就成了,想省事用螺丝也可以.2 木十字的四头离边缘一两公分的地方各钻一个3毫米左右的孔供穿线用,选其中一头,在往里一两公分的地方再钻一个孔供固定第二个线头使用.3 将可变电容固定在靠近钻了两个孔的木条那一头的地方.4 将漆包线从选定那头的一个孔开始穿,依此穿过另外三头,最后再从开始这头的另一个孔穿过,细心拉直,两边都留一两公分的头,刮去漆皮.5 用短线连接一线头到可变的动片端子,另一头到可变的定片端子,焊好.6 将另一段短漆包线两头刮好,弯成圆形感应环,7 将电缆两边去皮, 一头接插头焊好,另一头芯线与屏蔽层分别接感应环的两头焊好.8 将感应环固定在十字的中心位置附近(作为临时措施,俺就用了些橡胶泥粘上去)9 在可变电容相对的另一头加一个挂钩或者绑段绳子,将天线挂在合适位置.制作结束!几点说明:1-使用: 将电缆插头端连接到收音机天线插口,调节收音机到所收听频率,然后调节天线可变电容到信号最好即可.2-调谐范围: 如果用10-365可变,这个天线基本可以在4-16MHz范围内使用. 如果想收听80米业余波段,需要增大可变的最大电容(俺用了个两大两小的四联,其中最大一联是9-386pf,两个大联并联起来大概是20-714pf,收80米是没有问题了)3-方向性: 这个框形天线有一定的方向性,在频段低端更明显,因此可以天线朝向在三维上调整以取得最佳收听效果.4-收听效果: 相比接天调的8米长线,此框形天线接收的信号即使强度稍差,但一般要干净许多,实际收听效果要好很多.试验时,80米上一些用框形天线收听十分清楚的信号,换长线后由于干扰完全无法收听,5-个人猜想: 如果绕两圈,间隔一公分左右,估计灵敏度会有所增强,但是频率高端可能不容易超过12MHz了.。
最实用最简单的短波抗干扰天线制作
最实用最简单的短波抗干扰天线制作
一.材料
短波收音机一台，附加天线一支（要比收音机天线短2cm,也可用其他电线代替），三合板一块（面积约30x60cm）,小钩子四个，锡纸两张（也可用其他导电材料代替），尺寸跟收音机面积一样或稍大一点，小木头一块（面积约
4x2cm）,电线两段（约10cm）小螺丝钉两个，橡皮筋两条。
二.程序
1. 将两块锡纸分别按图上的位置平贴在三合板上（锡纸不能相交）。
将四个钩子分别钉在放收音机的锡纸四周（用来固定收音机）。
2. 在木块上钻一个与天线底部直径相当的孔。
插入天线,其底部要连接电线。
电线的另一端用螺丝钉固定在放收音机的锡纸上。
将木块按图所示位置固定在三合板上。
3. 用螺丝钉将电线的一头固定在另一张锡纸上,另一头缠绕在收音机的天线上。
4. 将收音机按照图上等样子平放在锡纸上,用两根橡皮筋十字交叉将收音机固定在板子上。
这时,收音机的天线及第二支天线同时处于垂直三合板的位置。
收音机的天线全部拉出,第二支天线的高度应稍低于收音机的天线。
这样,系统就完成了。
5. 将收音机调到要听的频率,然后放置在一个相对空旷的地方（如窗户旁）。
旋转三合板的角度直至找到最佳收听效果。
旋转时手不能触摸锡纸,收音机及天线。
6. 以上方法如得不到良好的收听效果,还可先调整收音机天线的角度,然后再进行旋转。
以致得到最佳收听效果。
如一个频率不行,要调到另一个频率, 重复以上步骤,以达到最佳频率的最佳收听效果为止。
注：
如果干扰信号与广播信号来自同一方向，这一系统很难有效。
全文图解十五种简易抗干扰外接收音机天线的制作
全文图解十五种简易抗干扰外接收音机天线的制作的全文说明了十五个简单抗干扰的外部无线电天线网状1、短波传播模式2、解决通信盲区的方法3、自制无线电天线类型4、提高短波信号质量的三个主要因素5、天线类型1的制作:中短波并行天线6、第二类天线由短波帧天线7、天线类型3组成。
中波框架天线8、天线类型4、双元单波段天线9、天线类型5、波段偶极缩短天线10、天线类型6、垂直多波段天线11、天线类型7、自制短波天线放大器12、增益天线113、自助天线14、莲花天线15、自制G5RV高频全波段接收天线25 所有这些都依赖于无线电波的传输无线电波在各种介质和介质的界面上传播时，由于反射、折射、散射和衍射，其传播方向发生各种变化，其场强因介质的扩散和吸收而不断减弱。
为了使接收点有足够的场强，有必要掌握无线电波传播的方式、特点和规律，以达到良好的通信效果。
常见的传播方式有:地波(表面波)、直达波(视线)、天波和散射超短波适用于通信的直接波传播。
短波传播有两种基本方式:一种是地波(表面波)传播B，天波传播天波传播是短波通信的主要传输方式。
1、地波传播无线电波沿地球和空气之间的界面传播，称为地波或表面波，称为地波地波的传播路径主要取决于地面的电特性。
在地波传播的过程中，由于部分能量被地球吸收，它将很快减弱，而且波长越短，它减弱的速度越快，因此传播距离并不远。
然而，地波不受气候影响，可靠性高。
通常，超长波、长波和中波无线电通信使用地波传播。
22、天波传播天波是指天线向高空辐射的电磁波被天空中的电离层反射或折射后返回地面的无线电波天波是短波的主要传播途径。
天线发射的短波信号通过电离层反射回地面，然后从地面反射回电离层。
它可以被多次反射，因此它的传播距离很长(可达数万公里)，并且不会被地面障碍物阻挡。
然而，天波传播的最大弱点是信号非常不稳定，处理不好会影响通信效果。
随着新的无线电通信技术的不断出现，天波传播弱点对短波通信的影响正逐渐被克服。
全文图解十五种简易抗干扰外接收音机天线的制作
全文图解十五种简易抗干扰外接收音机天线的制作目录一、短波传播方式二、解决通信盲区的方法三、自制收音机天线的种类四、改善短波信号质量的三大要素五、天线种类制作之一：中短波平行天线六、天线种类制作之二：短波框形天线七、天线种类制作之三：中波框形天线八、天线种类制作之四：双振子单波段天线九、天线种类制作之五：波段双极缩短型天线十、天线种类制作之六：直立式多波段天线十一、天线种类制作之七：自制短波天线放大器十二、增益型天线十三、自助型天线十四、莲花天线十五、自制G5RV高频全波段接收天线一、短波传播方式无线电广播、无线电通信、电视、雷达等都要靠无线电波的传播来实现。
电波在各种媒介质及媒介质分界面上传播的过程，由于反射、折射、散射及绕射，其传播方向经历各种变化，由于扩散和媒介质的吸收，其场强不断减弱。
为使接收点有足够的场强，必须掌握电波传播的途径、特点和规律，才能达到良好的通信效果。
常见的传播方式有：地波（表面波）传播，直射波（视距）传播，天波传播，散射传播。
超短波适用直射波传播方式进通信。
短波的基本传播途径有两种：A、地波（表面波）传播。
B、天波传播。
天波传播是短波通信的主要传输方式。
1、地波传播沿大地与空气的分界面传播的电波，叫地面波或表面波，简称地波。
地波的传播途径其传播途径主要取决于地面的电特性。
地波在传播过程中，由于部份能量被大地吸收，很快减弱，波长越短，减弱越快，因而传播距离不远。
但地波不受气候影响，可靠性高。
通常，超长波、长波、中波无线电通信，利用地波传播。
2、天波传播天波是指由天线向高空辐射的电磁波受到天空电离层反射或折射后返回地面的无线电波。
天波是短波的主要传播途径。
短波信号由天线发出后，经电离层反射回地面，又由地面反射回电离层，可以多次反射，因而传播距离很远（可上万公里），而且不受地面障碍物阻挡。
但天波传播的最大弱点是信号很不稳定的，处理不好会影响通信效果。
随着无线电通信新技术的不断涌现，天波传播弱点对短波通信的影响，正在逐步被克服。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最实用最简单的短波抗干扰天线制作
一. 材料
短波收音机一台,附加天线一支(要比收音机天线短2cm,也可用其他电线代替)，三合板一块(面积约30x60cm)，小钩子四个，锡纸两张(也可用其他导电材料代替)，尺寸跟收音机面积一样或稍大一点，小木头一块(面积约4x4x2cm)，电线两段(约10cm) 小螺丝钉两个，橡皮筋两条。
二. 程序
1.将两块锡纸分别按图上的位置平贴在三合板上(锡纸不能相交)。
将四个钩子分别钉在放收音机的锡纸四周(用来固定收音机)。
2.在木块上钻一个与天线底部直径相当的孔。
插入天线，其底部要连接电线。
电线的另一端用螺丝钉固定在放收音机的锡纸上。
将木块按图所示位置固定在三合板上。
3.用螺丝钉将电线的一头固定在另一张锡纸上，另一头缠绕在收音机的天线上。
4.将收音机按照图上等样子平放在锡纸上，用两根橡皮筋十字交叉将收音机固定在板子上。
这时，收音机的天线及第二支天线同时处于垂直三合板的位置。
收音机的天线全部拉出，第二支天线的高度应稍低于收音机的天线。
这样，系统就完成了。
5.将收音机调到要听的频率，然后放置在一个相对空旷的地方(如窗户旁)。
旋转三合板的角度直至找到最佳收听效果。
旋转时手不能触摸锡纸，收音机及天线。
6.以上方法如得不到良好的收听效果，还可先调整收音机
天线的角度，然后再进行旋转。
以致得到最佳收听效果。
如一个频率不行，要调到另一个频率，重复以上步骤，以达到最佳频率的最佳收听效果为止。
注：如果干扰信号与广播信号来自同一方向，这一系统很难有效。
