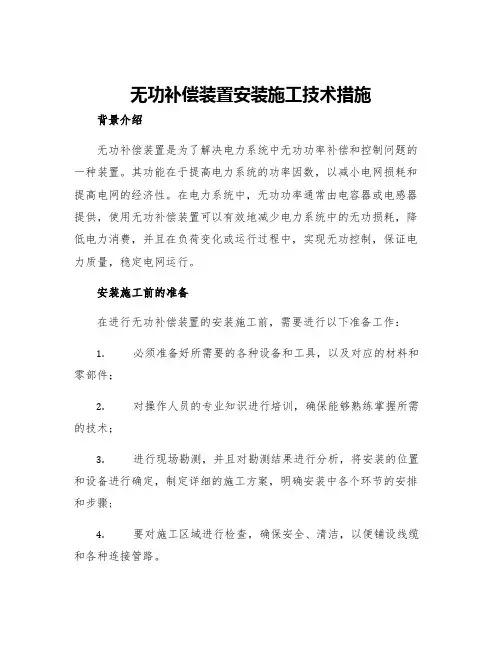

无功补偿装置安装施工技术措施
无功补偿装置安装施工技术措施背景介绍无功补偿装置是为了解决电力系统中无功功率补偿和控制问题的一种装置。
其功能在于提高电力系统的功率因数，以减小电网损耗和提高电网的经济性。
在电力系统中，无功功率通常由电容器或电感器提供，使用无功补偿装置可以有效地减少电力系统中的无功损耗，降低电力消费，并且在负荷变化或运行过程中，实现无功控制，保证电力质量，稳定电网运行。
安装施工前的准备在进行无功补偿装置的安装施工前，需要进行以下准备工作：1.必须准备好所需要的各种设备和工具，以及对应的材料和零部件；2.对操作人员的专业知识进行培训，确保能够熟练掌握所需的技术；3.进行现场勘测，并且对勘测结果进行分析，将安装的位置和设备进行确定，制定详细的施工方案，明确安装中各个环节的安排和步骤;4.要对施工区域进行检查，确保安全、清洁，以便铺设线缆和各种连接管路。
在完成以上工作后，才能够进入后续的无功补偿装置的安装施工。
安装施工流程第一步，安装设备底座在安装无功补偿装置之前，需要先对设备底座进行安装。
底座的安装通常需要开挖，如果安装在室内，也可以直接使用基础或可调平底座。
其安装需要符合相关的电器标准和安装规范。
第二步，连接高压电缆在底座安装完成后，需要进行高压电缆的连接。
由于无功补偿装置通常都是通过高压电缆与电网连接，因此，其连接应注意安全、快捷和方便。
，应严格按照规范进行高压电缆的接口连接和固定；第三步，安装电容器和电抗器电容器和电抗器是无功补偿装置中的重要部件，因此，其安装应严格按照规定进行。
同时，对于大型的电容器和电抗器的安装，要做到重量平衡和可调适应。
第四步，铺设低压电缆低压电缆与控制高压开关之间需要进行良好的连接，因此，在铺设低压电缆的过程中，应注意根据相关规范对电缆进行制造和固定，确保其能够稳定地工作。
第五步，控制器的接线控制器作为无功补偿装置的重要组成部分，在接线时需要按照规定进行连接和校对。
第六步，装配附件和安全保护设备安装附件和安全保护设备是无功补偿装置施工的最后一步，因此，在安装时，要严格按照相关标准进行安装和调整，以保证安全稳定的运行。
无功补偿装置施工方案
目录一、工程概况及工程量 (1)二、施工方案编制依据及总体思路 (1)三、施工进度及施工力量的安排 (1)四、施工准备 (2)五、施工方法及步骤 (3)六、质量要求及质量控制措施 (4)七、安全技术措施 (4)八、文明施工及环境保护措施 (5)无功补偿装置施工方案一、工程概况及工程量本工程为堂二里110kV变电站工程无功补偿装置安装工程，需安装型号为TBB-10-6000电容器组4套，型号为CKCC-720/10-12串联电抗器2台，型号为CKCC-360/10-6串联电抗器2台，型号为HY5WR3-17/45氧化锌避雷器12只。
二、施工方案编制依据及总体思路2.1编制依据廊坊供电公司与山东五洲电气股份有限公司所签定的施工合同。
2.1.1《电气装置安装工程质量检验及评定规程》（DL/T 5161.1-5161.17-2002）2.1.2《电气设备交接和预防性规程》（华北电网2008版)2.1.3《施工工艺示范手册》（变电工程分册、电气部分2007）2.1.4《标准化施工作业手册》（变电工程分册2007）2.1.5《电气装置安装工程高压电器施工及验收规范》（GBJ147-1990）2.1.6《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-1990）2.1.7《输变电工程建设强制性条文实施规程》（Q/GDW 248-2008)2.1.8《电力建设安全工作规程》（变电部分）2.1.9《输变电工程安全文明施工标准》（CQ/CDW250-2009）2.1.10堂二里110kV变电站电气施工设计图纸2.1.11制造商产品安装使用说明书。
2.2总体思路“三保一满足”：安全保证无事故，质量满足设计要求、进度保证不拖延、环境保证不污染。
三、施工进度及施工力量的安排3.1本工程计划由2010年06月25日开始，2010年07月02日结束。
3.2施工力量安排负责人1人，电气专职工程师1人，电工6人（其中1人兼工器具管理员），质检员1人，安全员1人，电气试验2人，现场监护1人，起重工2人。
无功补偿安装施工方案
10kV六景线六景街4号公变等47套无功补偿装置改造项目施工方案批准：审核：编制：广西横县东泰电气工程有限责任公司年月日目录二、施工任务及计划时间 (1)三、施工组织措施： (1)四、施工技术措施： (4)五、施工健康、环境保护措施： (9)一、工程概况1、工程名称：10kV六景线六景街4号公变等47套无功补偿装置改造项目2、项目批文号：3、工程规模：1）、六景街4号公变、下甘村1号公变、甲俭村1号公变、甲俭村2号公变等47套无功补偿装置安装。
4、建设单位：横县供电公司5、施工单位：广西横县东泰电气工程有限责任公司二、施工任务及计划时间三、施工组织措施：1、组织机构项目负责人：周伟施工负责人：陈琳安全负责人：谢孙荣技术负责人：蒙瑞团2、责任分工2.1项目负责人职责2.1.1、受公司委托，代表公司负责履行本工程的施工合同，对本工程项目全面负责。
2.1.2、贯彻执行国家和上级的有关法律、法规、方针、政策和承包合同的要求，接受业主和监理的有关工程的各项指令，确保工程的质量、安全目标和进度要求的全面实现。
2.1.3、负责建立和管理项目部机构，组织制定各管理规章制度并贯彻执行，明确各部门的职责范围。
2.1.4、建立健全质量保证体系和安全监察及文明施工保障体系，并保证其良好运行。
2.1.5、科学地组织和调配参加工程施工的人、财、物，保证施工资源的投入。
2.2施工负责人安全职责2.2.1、对本班组人员在施工过程中的安全与健康负直接管理责任。
2.2.2、负责组织本班组人员学习与执行有关安全健康与环境保护的规程、规定、制度及措施。
带头遵章守纪，及时纠正并查处违章违纪行为。
2.2.3、主持“站班会”。
2.2.4、检查施工场所的安全文明施工情况，督促本班组人员正确使用职业安全防护用品和用具。
2.2.5、开工前，负责组织班组参加施工的人员进行安全技术交底并签字，对未签字的人员，不得安排参加该项目的施工。
2.2.6、负责本班组施工项目开工前的安全文明施工条件的检查、落实并签证确认；负责安全施工作业票的审批工作。
无功补偿装置施工方案
无功补偿装置施工方案无功补偿装置施工方案一、前期准备工作：1.明确施工范围，确定无功补偿装置的位置和数量。
2.制定施工计划，包括施工时间表和人员调配。
3.准备施工所需材料和设备，包括电缆、导线、开关等。
4.进行现场勘察，熟悉场地环境和现有设备情况，为后续施工做好准备。
二、施工步骤：1.首先，安装无功补偿装置所需的设备，如电容器组和电磁开关。
将设备安装在既定的位置上，确保稳固可靠。
2.进行电缆敷设，将电缆从电容器组到电源柜或待补偿设备的连接点。
注意敷设时的保护措施，避免电缆受损。
3.连接电缆，仔细检查电缆的接头，确保电缆连接正确、牢固。
4.进行接地处理，将无功补偿装置的金属外壳和接地引线连接到接地体上，确保良好的接地。
5.进行电源接入，将电容器组与电源柜或变电站的高压侧连接，确保电源供应可靠稳定。
6.进行接线和调试，将电容器组与待补偿设备进行连接并进行相应的调试工作，确保无功补偿装置正常运行。
7.进行测试和检验，对无功补偿装置进行试运行和质量检测，确保其性能符合要求。
三、安全措施：1.施工过程中，需严格按照安全操作规程进行，保证工人人身安全。
2.施工现场应设置明显的安全警示标志，注意施工区域的防护。
3.对施工现场进行必要的封闭和隔离，避免非工作人员进入施工区域。
4.设备安装完毕后，进行必要的绝缘和安全检测，确保设备的安全可靠。
四、施工质量要求：1.设备的安装和接线工作应牢固可靠，接触电阻小。
2.电缆敷设要符合规范要求，保证电缆的绝缘完好。
3.设备的接地处理要符合规范要求，接地电阻小于规定值。
4.设备的运行稳定，无异常声音和振动，各参数正常且稳定。
以上是无功补偿装置的施工方案，希望能对您有所帮助。
如有任何疑问，请随时与我们联系。
10KV电容器成套补偿装置施工方案
10KV电容器成套补偿装置施工方案一、项目概况10KV电容器成套补偿装置是用于配电系统中的无功补偿设备，通过将电容器并联到电网上，通过改变电网中的电压相角，提高系统的功率因数。
本项目的施工任务是安装、接线、调试电容器成套补偿装置，并确保其正常运行。
二、施工方案(一)施工准备工作1.确定施工计划，制定详细的工作进度表，确保施工按时完成；2.确认施工所需的设备工具、安全防护用品等，并进行合理的安排；3.检查施工现场，清理杂物，确保施工空间整洁；4.制定安全施工方案，明确安全施工要求，保证工人的安全。
(二)施工步骤1.安装电容器成套补偿装置1)将电容器安装在配电室内的指定位置，确保安装牢固；2)按照设备图纸进行设备的安装，确保设备的接线正确；3)连接电源和电容器，接线时应遵循电器安装规范，确保接线牢固可靠；4)安装变压器、断路器等辅助设备，确保设备的功能完善；5)安装电容器控制装置，进行电源接线和信号连接。
2.进行接线工作1)将电容器与变压器、断路器等设备进行电气连接；2)接线时应遵循接线图纸，确保线路的连接正确；3)使用合适的接线工具，进行接线，保证接线的牢固可靠；4)使用绝缘电缆和绝缘套管等材料，保证接线的安全性。
3.调试电容器成套补偿装置1)接通电源，确保设备供电正常；2)对电容器进行电气测试，检测设备的工作状态；3)调整电容器的投切方式，以达到系统的无功补偿效果；4)进行并联补偿装置的稳态测试，确保装置的稳定工作；5)检测系统的功率因数，确保目标达到设定值。
(三)安全措施1.在施工现场设置安全警示牌，提醒人们注意危险；2.工人必须佩戴安全帽、绝缘手套等个人防护装备；3.施工现场严禁吸烟、使用明火等，确保电气设备安全；4.设备的电力连接必须按照相关电力规范进行，以确保设备的安全性；5.定期对电容器补偿装置进行检查维护，保持设备的运行稳定性。
(四)施工质量控制1.施工过程中对设备进行严格的验收，确保设备符合技术规范要求；2.施工人员需要经过专业培训，掌握相关技能，保证施工质量；3.严格按照设备图纸进行安装、接线等工作，确保施工的正确性；4.完成施工后，进行运行试验，确保设备的正常运行；5.提供完整的施工记录和设备资料，做好项目的档案记录工作。
无功补偿装置安装
目录1、编制依据2、工程概况3、施工准备4、施工组织机构及劳动力计划5、主要施工工器具6、安装方法及质量控制7、质量保证措施8、安全健康与环境保护9、附表无功补偿装置安装施工方案1、编制依据1.1《1000kV变电站电气设备施工质量检验及评定规程》（Q/GDW-189-2008）1.2《电气装置安装工程高压电器施工及验收规范》GBJ147-901.3《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）1.4《电气装置安装工程电气设备交接试验标准》GB50150-20061.5《火力发电厂焊接技术规程》（DL/T869-2004）1.6《电力建设安全工作规程》第1部分 DL 5009.1—21.7电容器、电抗器设备厂家安装说明书，试验报告等1.8中国水电顾问集团昆明勘测设计研究院（10kV电容器装置安装图）。
2、工程概况2.1 本工程中国.大连第二互感器集团有限公司生产的LKGKL-35KV-165A-52mH 型10kV户外成套电容器装置。
长葛市宏鑫电器配套有限公司生产的电抗器LZZW1，安装时由厂家现场指导。
3、施工准备3.1 施工准备工作:1)施工材料,施工用消耗性材料合格。
2)施工人员到场、施工用材料到场、工器具配置齐全；3)设备检查记录、隐蔽签证、安装验评等表格齐全。
4)设置检查验收点,通过自检后、报经专业性部门、质检、监理及业主共同验收，合格后方可进入下一道程序（安装）4、施工组织机构及劳动力计划4.2劳动力计划:工作负责人1人；安全员1人；质检员1人；技术员1人；施工作业5人。
4.3主要施工人员职责:厂家现场服务人员对电容器、电抗器安装工作进行现场指导；技术员负责编制施工作方案、施工技术交底及设备清点和材料准备；安全员负责检查和监督现场安全设施和安全文明施工落实情况；质检员负责盘柜安装工作的各个项目质量验收；工作负责人负责现场安装人员的安排和指挥等工作。
4.4施工进度无功补偿装置设备安装施工过程中，根据各施工工序的不同特点，尽量采取可靠施工的方法以提高施工进度，保证施工工期。
风电场无功补偿技改设备安装工程施工方案
xxXXXX风电场无功补偿技改设备安装一.工程概况XXXX风电场目前共安装3套SVC无功补偿装置，本项目将站内原有的3套SVC无功补偿装置的TCR支路设备拆除，FC支路设备保留，在原有的TCR支路场地上安装3套10Mvar SVG 无功补偿成套装置。
本工程安装3台10MVA降压变压器和3组SVG无功补偿装置计庇护、控制屏柜，电缆敷设安装及接地装置安装土建部分施工内容：主变压器基础、主变压器油坑及卵石、主变压器防火墙、新建地下电缆沟道(户内)、新建地下电缆沟道(户外)、新扶植备基础、新建电缆支架及基础。
二.编制依据高电压试验技术GB/T16927.1~16927.2高压输变电设备的绝缘配合使用导则GB311.7电力变压器GB1094.1～1094.5电压互感器GB1207电流互感器GB12083~500kV交流电力系统金属氧化物避雷器技术条件GB11032电力金具GB2314、GB/T2315电气装置安装工程电气设备交接试验标准GB50150电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148电气装置安装工程高压电器施工及验收规范GBJ148电气装置安装工程母线装置施工及验收规范GBJ149电气装置安装工程电缆线路施工及验收规范GB50168电气装置安装工程接地装置施工及验收规范GB50169电气装置安装工程盘柜及二次回路结线施工及验收规范GB50171 继电庇护和安全自动装置技术规范GB/T14285起重机械安全规范GB6067焊接质量要求GB/T12467.1~12467.4三.组织机构施工现场办理分工1．项目经理：项目经理是施工现场项目部的主要负责人，代表公司履行施工合同和完成施工任务，完成项目法人对施工合同要求的全部工作内容，是公司的法定委托代表人。
对于施工质量、安全、文明施工负有辅导责任，对于成本控制、计划利润、材料控制负有辅导责任。
对于按时“优质”地完成工程施工任务负有主要责任。
10kV无功补偿装置安装施工技术措施要点
10kV无功补偿装置安装施工技术措施要点引言为了保证10kV电网的稳定运行和质量，降低输电线路过电压问题，同时满足近年来推崇的节能减排理念，对于10kV电网，无功补偿装置的安装显得尤为重要。
然而，10kV无功补偿装置的安装工作需要一定的技术要求和施工措施，以确保其质量和安全。
因此，为了使该装置得到正确和合理的安装，本文将就10kV无功补偿装置的安装施工技术措施要点进行详细介绍。
1. 设计要求在进行10kV无功补偿装置的安装施工中，首先需要了解设备的相关要求和设计规范，以确保正确合理使用该设备。
1.根据输电线路的情况，计算出10kV无功补偿装置的容量大小和数量。
2.设计无功补偿装置的母线和接地系统，以确保安全可靠。
3.设计无功补偿装置的控制系统，并采取必要的安全措施，如设置过载保护功能等。
2. 施工准备在进行无功补偿装置的安装施工之前，需要做好以下准备工作：1.准确测量地面地势和基础的尺寸要求，以确保无功补偿装置的地基安装正确。
2.确保无功补偿装置的材料和构件符合设计规范，检查有无损伤或缺陷。
3.确保施工场所的安全，包括电气安全和人身安全。
4.确保施工所需的机器设备、工具材料和劳动力、水电路的正常供应。
3. 安装施工在进行无功补偿装置的安装施工之前，应当根据设备的具体要求，按照下列步骤进行：3.1 地基1.依照设计施工要求，在工地上确保安装区域的地面平整。
2.按照设计要求设置相应的标准基础，以确保无功补偿装置的地基稳固。
3.安装地基的预埋件和接线盒。
4.在基础基面上，垫铺好20~30㎜的砂浆层，将底座垫在上面，调整底座平面，用水平仪进行检查，保证底座完全平稳。
3.2 安装主体设备1.将已经调整好底座的设备移至安装准备好的基础上。
2.安装好导轨，将电缆沿导轨铺设好。
3.进行设备接地和内部接线工作。
4.连接无功补偿器的CT信号线和主变的零序源线。
3.3 上电调试1.对无功补偿装置进行漏水试验。
2.开始通电调试，检查回路接线、控制回路和电力回路的参数是否正常。
110千伏变电站工程无功补偿装置安装施工方案
110kV变电站工程施工项目部无功补偿装置安装施工方案2021年09月目录1 编制说明11.1编制依据 11.2适用范围 12 工程概况12.1 工程规模 12.2 设备主要参数 12.3 施工特点及难点 23 施工准备23.1 技术准备 23.2 作业人员 23.3 施工场地准备 33.4 施工机械、工器具和材料准备 33.5施工进度计划 43.6工序交接 44 工艺流程44.1 施工工艺流程 44.2 施工方法和要求 45 质量控制85.1 质量要点85.2 质量强制性条文执行95.3 质量通病及预防措施105.4 标准工艺应用105.5质量保证措施136 安全控制136.1 施工安全技术措施 136.2施工安全风险识别、评估及预控措施137 环境保护和文明施工 147.1环境因素分析及控制措施147.3 文明施工、成品保护措施161 编制说明1.1编制依据本方案适用于重庆110kV变电站新建工程无功补偿装置安装施工。
2 工程概况2.1 工程规模110kV变电站新建工程无功补偿装置安装施工范围包括：4套框架式并联电容器成套装置（隔离开关4组、干式空芯限流电抗器12只、氧化锌避雷器12只、干式放电线圈12台、并联电容器60台）。
2.2 设备主要参数框架式并联电容器成套装置主要参数：型号为：TBB10-5010/334-AKW额定电压：10kV额定频率：50HZ额定容量：5010kvar安装方式：户外生产厂家：桂林电力电容器有限责任公司2.3 施工特点及难点并联电容器成套装置属于高压设备，在安装过程中要对支柱绝缘子和线圈等加以保护，以免损伤设备。
3 施工准备3.1 技术准备3.1.1施工图纸齐全，并由技术负责人组织进行了图纸会检，确认图纸无问题。
3.1.2施工技术措施编制完毕并审批完成。
3.1.3施工场地满足施工要求，材料和设备均已到货。
3.1.4根据近几天的气象资料确定安装时间，通知监理及厂家代表。
无功补偿装置施工方案
无功补偿装置施工方案1. 引言无功功率补偿是电力系统中的一项重要技术措施，可以提高电力系统的功率因数和稳定性。
无功补偿装置是实现无功功率补偿的关键设备。
本文档将介绍无功补偿装置施工方案，包括施工准备、装置选型、安装和调试等内容，以便为无功补偿装置项目的实施提供指导。
2. 施工准备在无功补偿装置施工前，需要进行充分的准备工作，以确保项目的顺利实施。
具体的准备工作包括：•编制详细的施工计划，包括施工时间、施工序列等内容。
•调查设备安装位置和相关条件，确保施工设备和材料的充足性。
•确定施工人员和施工队伍，制定安全措施和施工规范。
•安排相关的工程设备和工具，并进行检查和测试。
3. 装置选型无功补偿装置的选型是非常重要的一步，根据实际情况选择合适的装置对于项目的成功实施至关重要。
在进行装置选型时，需要考虑以下因素：•系统的无功功率需求，包括需要补偿的容性无功功率和需要吸收的感性无功功率。
•装置的额定容量和工作电压范围，确保装置满足电力系统的需求。
•装置的可靠性和稳定性，以及维护和维修的便捷性。
在进行选型时，可以参考相关资料和经验，并与装置供应商进行沟通，获取专业建议。
4. 安装和调试装置安装和调试是无功补偿装置施工的核心环节。
安装和调试的步骤如下：4.1 安装•对现场进行勘测和测量，确定装置的安装位置和电气连接方式。
•进行设备的吊装和固定，确保装置安装牢固。
•进行设备的接线和接地，确保设备的正常运行和安全可靠。
4.2 调试•进行装置的电气连接和电源接入。
•对装置进行初步调试，包括设备的启动和停止、参数的设定和调整等。
•进行装置的无功功率补偿测试，确保装置满足系统的需求。
5. 施工验收在无功补偿装置施工完成后，需要进行施工验收，以确保项目的质量和效果。
具体的验收工作包括：•对装置的安装质量进行检查和评估，包括安装位置、接线和接地等。
•对装置的运行参数进行测试和检测，包括补偿效果和功率因数的改善等。
•进行相关文档的整理和归档，包括项目报告、操作手册等。
无功补偿装置安装作业指导书
目录1、概述 (2)2、编制依据 (2)3、施工内容 (2)4、施工条件 (2)5、施工程序合方法 (2)6、工艺及质量要求 (4)7、安全和环境保护措施 (7)1. 概述高压动态无功补偿装置2套，隔离开关4台。
电容器及电抗器由丹东欣泰电气股份有限公司供货。
2. 编制依据2.1 《电气装置安装工程高压电器施工及验收规范》GBJ 147-90；2.2 沈阳市联发城乡电力设计所（有限责任公司）设计图纸；2.3 《电气装置安装工程质量检验及评定规程》第二部分高压电器施工质量检验断路器篇；2.4 《电气装置安装工程电气设备交接试验标准》GB50150-2006；2.5 厂家安装使用说明书；2.6 《电力建设安全工作规程》。
2.7《国家电网公司输变电工程施工工艺示范手册变电工程分册电气部分》。
3. 施工内容3.1 设备开箱检查；3.2 基础螺栓预埋，基础找平；3.3 安装高压动态无功补偿装置2套。
4. 施工条件4.1 底座预埋螺栓应符合设计要求。
4.2 施工场地平整，模板、施工设施及余物清除干净，并有足够的安装用地，施工道路通畅，基坑回填夯实。
4.3 设备到货齐全，技术资料齐备，施工前作好安全及技术交底工作。
5. 施工程序和方法注：隔离开关安装方法详见《66kV屋外配电装置安装作业指导书》。
5.1 施工准备5.1.1 熟悉掌握设计施工图纸、厂家安装使用说明书、施工作业指导书等技术文件，组织好安全学习。
5.1.2 备用一些撬杠、扳手等工具便于开箱验收和设备安装。
5.2 开箱验收5.2.1 电容器组包装箱分母线瓷瓶、放电线圈、避雷器、母线及附件、电容器五个部分。
开箱后应按随机附带的装箱单、随机安装用品清单、随机专用工具清单进行仔细核对产品部件、随机安装用品及随机专用工具应齐全和完好，并检查产品名牌数据及技术说明书是否合乎要求，在施工中如发现产品遗漏或损坏等应及时通知厂家、甲方及监理。
5.2.2 开箱前包装箱应完整无损伤。
磁控电抗器(MCR)动态无功补偿装置安装施工工法(2)
磁控电抗器（MCR）动态无功补偿装置安装施工工法磁控电抗器（MCR）动态无功补偿装置安装施工工法一、前言磁控电抗器（MCR）动态无功补偿装置是一种常用于电力系统中的无功补偿设备，它能够在电网负载变化时动态地提供无功功率，降低电力系统的无功损耗，改善电压稳定性。
本文将介绍MCR动态无功补偿装置的安装施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点1. MCR动态无功补偿装置安装施工工法具有灵活性高的特点，能够根据电网负载变化实时调整无功补偿功率。
2. 施工过程中的影响和干扰小，对电力系统的运行影响较小。
3. MCR动态无功补偿装置安装施工工法简单直观、易于操作，具有较高的施工效率。
三、适应范围MCR动态无功补偿装置安装施工工法适用于各类电力系统，特别是在电网负荷变化较大时，能够提供稳定的无功补偿能力。
四、工艺原理MCR动态无功补偿装置的工艺原理是通过电力系统中的磁控电容器调节电流大小和相位，实现对无功功率的补偿。
在施工工法中，需要将实际工程与施工工法进行联系，采取相应的技术措施。
五、施工工艺施工工法分为准备工作、设备安装、接线安装、调试以及工程验收等几个阶段。
具体细节包括选址、设备平放、接地、设备间电缆布线等，每个阶段都需要按照施工工法要求进行。
六、劳动组织施工工法中需要明确劳动组织的责任分工和工作流程。
确保施工过程的协调性和高效性。
七、机具设备安装施工过程中需要使用一些机具设备，如起重机、电动葫芦、电工工具等，这些设备的特点、性能和使用方法需要进行详细介绍。
八、质量控制为保证施工过程中的质量，需要制定质量控制方法和措施。
这包括对施工过程的监控和检验，确保施工质量符合设计要求。
九、安全措施施工工法中需要特别注意的安全事项，如安全防护、设备操作安全等。
对施工工法的安全要求进行介绍，确保施工过程中的安全性。
十、经济技术分析对施工工法的施工周期、施工成本和使用寿命进行分析。
无功补偿安装施工方案
无功补偿安装施工方案一、项目概述无功补偿是电力系统中常见的一种功率控制设备，主要用于消除电力网中的无功功率并提高功率因数。
本施工方案旨在对电力系统进行无功补偿设备的安装施工，以提高电力系统的功率因数和电能利用效率。
二、施工准备1.设备准备：根据电力系统的负载情况和功率因数要求，选择适当的无功补偿设备，包括电容器、电抗器、控制装置等。
2.材料准备：准备所需的电缆、接线端子、固定螺栓等辅助材料。
3.工具准备：准备通用电工工具、电缆剥皮钳、扳手等必要工具。
4.施工人员：安排经验丰富的电气工程师和电工人员进行施工。
三、施工流程1.工程检查：施工前，电气工程师对电力系统进行检查，了解系统的负载情况、功率因数以及无功功率的分布情况。
2.设备布置：根据检查结果，合理布置无功补偿设备的位置。
设备应当安装在电力系统主线上，便于对整个系统进行无功补偿控制。
3.设备连接：根据设备的接线图，进行电容器、电抗器与控制装置的连接。
连接时应注意正确接线，避免短路和错乱。
4.固定设备：使用固定螺栓将无功补偿设备固定在安装位置上，确保设备稳固可靠。
5.电缆敷设：根据设备位置和系统需求，敷设电缆，将设备与电力系统主线连接。
电缆敷设时应注意避免与其他电缆或设备产生干扰。
6.接线端子：进行设备与电缆之间的接线端子，确保电连接良好并紧固稳固。
7.联机测试：完成设备的连接后，对无功补偿系统进行联机测试。
通过控制装置调节设备的容量，测试设备在不同负载条件下的补偿效果。
8.整理施工现场：施工结束后，清理施工现场，确保安全秩序。
四、施工注意事项1.安全措施：施工过程中，严格遵守安全操作规范，佩戴好安全防护用品，确保施工人员的人身安全。
2.设备选型：根据实际需求，选择适当的设备型号和容量。
设备的选型应考虑电力系统的需求、运行环境和可靠性等因素。
3.设备防护：无功补偿设备通常安装在室内，应采取适当的防护措施，避免设备受潮、灰尘或其他污染物的侵害。
4.接地保护：无功补偿设备的金属外壳应进行良好的接地保护，以确保设备的安全运行。
无功补偿装置施工方案(3篇)
第1篇一、工程概况本项目为XX变电站无功补偿装置安装工程，主要内容包括：无功补偿装置设备的采购、运输、安装、调试及验收等。
施工地点位于XX变电站内，施工时间为XX年XX月XX日至XX年XX月XX日。
本方案旨在确保施工过程安全、高效、优质地完成。
二、施工准备1. 施工人员准备（1）成立项目施工领导小组，明确各成员职责。
（2）组织施工人员参加技术培训，提高施工人员的技术水平和安全意识。
（3）对施工人员进行安全技术交底，确保施工人员了解施工过程中的安全注意事项。
2. 施工材料准备（1）根据设计图纸和设备清单，采购所需的无功补偿装置设备、电缆、桥架、接地材料等。
（2）对施工材料进行验收，确保材料符合质量要求。
3. 施工工具准备（1）准备电工工具、安装工具、调试工具等。
（2）确保施工工具的完好性和适用性。
4. 施工现场准备（1）对施工现场进行清理，确保施工环境整洁、安全。
（2）设置安全警示标志，确保施工人员的安全。
（3）搭建施工用的临时设施，如临时操作台、休息室等。
三、施工工艺1. 施工顺序（1）设备到货验收。
（2）设备安装。
（3）电缆敷设。
（4）接地施工。
（5）调试与验收。
2. 施工步骤（1）设备到货验收对到货的无功补偿装置设备进行验收，检查设备外观、型号、规格、数量等是否符合要求。
（2）设备安装1）根据设计图纸，确定设备安装位置。
2）安装设备基础，确保设备安装平稳、牢固。
3）安装设备本体，连接电缆、桥架等。
4）进行设备调试，确保设备运行正常。
（3）电缆敷设1）根据设计图纸，确定电缆敷设路径。
2）敷设电缆，连接设备本体和开关柜。
3）检查电缆连接是否牢固，绝缘是否良好。
（4）接地施工1）根据设计图纸，确定接地位置。
2）敷设接地线，连接设备本体和接地网。
3）检查接地线连接是否牢固，接地电阻是否符合要求。
（5）调试与验收1）对设备进行调试，确保设备运行正常。
2）对施工过程进行检查，确保施工质量符合要求。
3）进行验收，合格后办理验收手续。
施工方案-无功补偿成套装置安装施工方案
施工方案-无功补偿成套装置安装施工方案施工方案无功补偿成套装置安装施工方案一、工程概述本次施工方案旨在指导无功补偿成套装置的安装工作，确保装置能够安全、高效地投入运行，提高电力系统的功率因数和电能质量。
无功补偿成套装置通常包括电容器组、电抗器、控制器、断路器等设备，安装地点为_____。
二、施工准备（一）技术准备1、施工前，施工人员应熟悉施工图纸和相关技术规范，了解无功补偿成套装置的工作原理、结构特点和安装要求。
2、制定详细的施工工艺流程和质量控制要点，编制施工技术交底文件，并向施工人员进行技术交底。
（二）材料准备1、根据施工图纸和设备清单，准备好无功补偿成套装置的各种设备、材料和构配件，如电容器、电抗器、控制器、断路器、母线、电缆等，并确保其质量符合要求，规格型号正确。
2、准备好施工所需的各种辅助材料，如螺栓、螺母、垫圈、焊接材料、绝缘材料等。
（三）施工机具准备1、根据施工需要，配备好各种施工机具和检测仪器，如吊车、叉车、电焊机、切割机、扳手、螺丝刀、兆欧表、万用表等，并确保其性能良好，安全可靠。
2、对施工机具和检测仪器进行定期维护和保养，确保其在施工过程中正常运行。
（四）施工现场准备1、清理施工现场的杂物和障碍物，确保施工场地平整、畅通。
2、设置好施工临时用电和临时用水设施，确保施工用电和用水的安全可靠。
3、在施工现场设置好警示标志和防护设施，确保施工人员和周围行人的安全。
三、施工工艺流程（一）基础制作与安装1、根据设备的安装尺寸和技术要求，制作好无功补偿成套装置的基础，并确保基础的平整度和水平度符合要求。
2、将基础安装在指定位置，并进行固定和校正，确保基础的位置和标高准确无误。
（二）设备搬运与开箱检查1、使用吊车或叉车等运输工具，将无功补偿成套装置的设备搬运至施工现场，并注意保护设备的外观和内部结构不受损坏。
2、在设备安装前，进行开箱检查，检查设备的型号、规格、数量是否与设计文件和设备清单相符，检查设备的外观是否完好无损，检查设备的内部结构和零部件是否齐全、完好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
张公220kV变电站新建工程无功补偿成套装置
施工方案
四川巴中和兴电力责任有限公司
2015年03月10日
批准：____________ ________年____月____日技术审核：____________ ________年____月____日编写：____________ ________年____月____日
1、编制依据
1、国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定国家电网基建〔2011〕1515号
2、国家电网公司基建质量管理规定（基建/2）112-2015
3、国家电网公司输变电工程优质工程评定管理办法国网（基建/3）182-2015
4、国家电网公司输变电工程验收管理办法国网（基建/3）188-2015
5、国家电网公司输变电工程标准工艺管理办法国网（基建/3）186-2015
6、国家电网公司输变电工程流动红旗竞赛管理办法国网（基建/3）189-2015
7、关于深化标准工艺研究与应用工作的重点措施和关于创优工作的重点措施基建质量〔2012〕20号
8、国家电网公司输变电工程质量通病防治工作要求及技术措施基建质量〔2010〕19号
9、关于应用《国家电网公司输变电工程施工工艺示范》光盘的通知基建质量〔2009〕290号
10、电气装置安装工程质量检验及评定规程DL/TT5161.1-5161.17-2002
11、接地装置冲击特性参数测试导则DL/T 266-2012
12、国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法
13、1000kV及以下串联电容器补偿装置施工质量检验及评定规程Q/GDW
1852-2012
14、1000kV及以下串补装置施工及验收规范Q/GDW 1853-2012
15、1000kV及以下串联电容器补装置安装施工工艺导则Q/GDW 1854-2012 2、作业准备
2.1、人员组织
2.2、施工工机具
2.3、施工材料
3、作业流程
4、作业方法
4.1、施工准备
（1）检查电容器支架予埋件是否按设计要求预埋，且平整牢固。
（2）防护网栅距电容器支架预埋件距离符合设计要求。
（3）对安装工人进行安全及技术交底。
4.2拆箱检查
（1）拆箱检查工作应在较平坦且距安装地点较近的地方进行，拆箱时不应对周围设备的安全构成威胁。
（2）检查电容器包装箱有无变形破损，拆箱时，本着先顶板、再侧板的顺序，依次拆箱，并随时注意对瓷件的保护。
（3）确认电容器铭牌所标技术参数与设计图纸相符。
（4）检查电容器外壳无变形、锈蚀现象，瓷件无破损，瓷、铁粘和牢固。
（5）检查电容器支架焊接质量是否良好，支架孔距是否与支持绝缘子设计间距吻合，槽钢是否平整，现场测量确认。
（6）详细阅读电容器安装使用说明书，明确安装方法及安装注意事项，检查产品各相关配件及备品备件是否齐全。
（7）由厂家服务人员向施工人员提供每一只电容器的实际容量值及电容器组容量匹配清单。
4.3测量、划线
在电容器室支架支持绝缘子预埋件上，根据设计及图纸确定支架绝缘子固定螺栓位置并划线。
4.4安装调整
4.4.1电容器安装
(1)基础槽钢应经热镀锌处理，预埋件应采用两边满焊，焊接应经防腐处理，其顶面标高误差≦3mm。
(2)框架组件平直，长度误差≦2mm/m，连接螺孔应可调。
(3)每层框架水平误差≦3mm，对角误差≦5mm。
(4)总体框架水平误差≦5mm，垂直误差≦5mm，防腐完好。
(5)电容器应便于跟换，其外壳与固定点位连接牢固可靠。
(6)接地隔离开关操作灵活。
(7)所有基础槽钢均应用镀锌扁钢连通并至少两点与主接地网连接。
(8)网门应平整，防腐完好，安装牢固接地。
(9)电容器的硬母线连接应注意满足膨胀的要求，放电线圈或互感器的接线端子和电缆头应采取防雨水进入的保护措施，电容器的接线螺栓紧固后应设置标记漆线
4.4.2放电线圈安装
（1）设备外观清洁，铭牌标志完整、清晰，底座牢固可靠，受力均匀。
（2）并列安装的应排列整齐。
（3）本体可靠接地，二次线圈一点可靠接地。
4.4.3避雷器安装
（1）支架标高误差≦5mm，垂直度偏差≦5mm，顶面水平偏差≦2mm；
（2）避雷器安装时，必须根据产品成套供应的组件编号进行，不得互换，法兰间连接可靠；
（3）在线监测装置与避雷器连接导体超过1m时应设置绝缘支柱支撑，过长的硬母线应采取预防“热胀冷缩”应力的措施，接地部位一处与接地网可靠连接，另一处与集中接地装置可靠连接；
4.4.4支柱绝缘子安装
（1）瓷柱外观清洁，无裂纹底座固定牢靠，受力均匀；
（2）垂直误差≦1.5mm/m，中心偏差≦5mm。
4.4.5干式电抗器安装
（1）基础轴线偏移量和基础杯底标高偏差应在规范允许范围内；
（2）设备支架安装后的标高偏差、垂直度、轴线偏差、顶面水平度、间距偏差应满足相关规范要求；
（3）根据支架标高和支柱绝缘子长度综合考虑，使支柱绝缘子标高误差控制在5mm以内；
（4）电抗器和支撑式安装的阻波器主线圈，其重量应均匀的分配于所有支柱绝缘子上，找平时，允许在支柱绝缘子底座下放置钢垫片，但应固定可靠；
（5）电抗器设备接线端子的方向必须与施工图纸方向一致；
（6）电抗器支柱的底座均应接地，宜采用铜排，支柱的接地线不应成闭合环路，同时不得与地网形成闭合环路，一般采用单开口或多开口等电位联结后接地；（7）、磁通回路内不应有导体闭合回路
各部件的连接螺栓紧固要求详见下表：
5、安全控制措施
5.1无功补偿成套装置安装现场作业准备及布置；
危险点：
高处坠落、机械伤害、物体打击、其他伤害
控制措施：
（1）现场技术负责人应向所有参加施工作业人员进行安全技术交底，指明作业过程中的危险点，布置防范措施，接受交底人员必须在交底记录上签字。
（2）施工负责人，技术人员，安全员，质检员，起重负责人，起重工，电焊工，安装人员等特种作业人员或特殊作业人员持证上岗。
（3）吊车、卸扣、钢丝绳、钻床、母线平（立）弯机、电焊机、滚杠、运输平台、木撬棍、砂轮切割机、常用扳手、力矩扳手、手锯、梯子等主要机具及材料配置到位，经检验合格，满足使用要求。
5. 2无功补偿成套装置二次搬运；
危险点：
机械伤害、物体打击、其他伤害
控制措施：
（1）运输过程中，行走应平稳匀速，速度不宜太快，车速应小于15km／h，并应有专人指挥，避免设备在运输过程中发生倾倒现象。
（2）拆箱时作业人员应相互协调，严禁野蛮作业，防止损坏设备，及时将拆下的木板清理干净，避免钉子扎脚。
（3）使用吊车时，吊车必须支撑平稳，必须设专人指挥，其他作业人员不得随意指挥吊车司机，在起重臂的回转半径内，严禁站人或有人经过。
6.2.3无功补偿成套装置就位；
危险点：
物体打击、高处坠落、火灾、其他伤害
控制措施：
（1）设备就位前，作业人员应将就位点周围的孔洞盖严，避免作业人员摔伤。
（3）设备正时，作业人员不可将手、脚伸入设备底部，避免挤压手脚。
顶部作业人员，应有防护措施，防止从顶部上坠落。
（4）用电焊固定开关柜时，作业人员必须将电缆进口用铁板盖严，防止焊渣将电缆烫坏，应设专人进行监护。
（5）应在作业面附近配备消防器。
