插装阀
插装阀的介绍与应用
插装阀的介绍与应用插装阀是一种常用的工业阀门，它具有简单结构、使用方便、可靠性高的特点，广泛应用于化工、石油、冶金、电力、制药等领域。
本文将介绍插装阀的基本原理、分类、特点以及应用。
一、插装阀的基本原理插装阀是通过转动阀体内的螺杆或推杆来控制介质的流动，从而实现开启、关闭和调节流量的目的。
其基本原理如下：1.开启状态：当螺杆或推杆旋转时，阀体内的螺纹将提升，使阀芯上升，导流孔打开，从而实现介质的通路打开。
2.关闭状态：当螺杆或推杆旋转反向时，阀芯下降，导流孔关闭，从而实现介质的通路断开。
二、插装阀的分类插装阀可根据结构形式进行分类。
常见的分类包括：1.阀体结构：插装阀可分为单座式和双座式两种。
单座式插装阀是指阀芯与阀座呈一对一的形式，适用于小流量、高压力的场合。
双座式插装阀是指阀芯与阀座呈一对多的形式，适用于大流量、低压力的场合。
2.螺纹形式：插装阀的螺纹形式有内螺纹和外螺纹两种。
内螺纹插装阀适用于流量较大的场合，外螺纹插装阀适用于流量较小的场合。
三、插装阀的特点1.结构简单：插装阀的结构简单、体积小、重量轻，占用空间小，方便安装和维护。
2.切断性能好：插装阀的阀芯和阀座都是可更换的，切断性能好，阀座关闭承受的压力小，密封可靠。
3.流量调节性能好：插装阀在流量调节方面具有较好的性能，可灵活调节介质的流量和压力。
4.使用寿命长：插装阀的阀芯和阀座采用耐磨材料制成，具有较长的使用寿命。
5.适应性强：插装阀适用于各种介质，包括液体、气体和蒸汽等。
四、插装阀的应用插装阀广泛应用于以下领域：1.化工行业：插装阀可用于化工厂的生产过程中，如控制液体的流量、压力和温度等，保证工艺的稳定和工厂的安全运行。
2.石油行业：插装阀可用于石油加工过程中的介质流动控制，例如原油输送管道、油罐出口的控制等。
3.冶金行业：插装阀可用于冶炼过程中的流程控制，如高炉煤气排放控制、氧气流量调节等。
4.电力行业：插装阀可用于火电厂和核电厂的热水系统、蒸汽系统等介质的流动控制和调节。
插装阀详细版
1插装阀概述二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。
因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。
1.1二通插装阀的特点二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。
1.2二通插装阀的组成二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。
图1是二通插装阀的典型结构。
图1二通插装阀的典型结构控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。
控制盖板内有控制油通道，配有一个或多个阻尼螺塞。
通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图2)。
由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。
为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。
另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。
图2盖板控制油孔先导控制元件称作先导阀，是小通径的电磁换向阀。
块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。
插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。
每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B 口。
阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。
因而插装阀的功能等同于2位2通阀。
故称二通插装阀，简称插装阀。
图3插装元件根据用途不同分为方向阀组件、压力阀组件和流量阀组件。
同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。
三种组件均有两个主油口A和B、一个控制口x，如图4所示。
a)方向阀组件b)压力阀组件c)流量阀组件1-阀套2-密封件3-阀芯4-弹簧5-盖板6-阻尼孔7-阀芯行程调节杆图3-89插装阀基本组件2插装阀主要组合与功能2.1插装方向控制阀插装阀可以组合成各式方向控制阀。
插装阀的原理

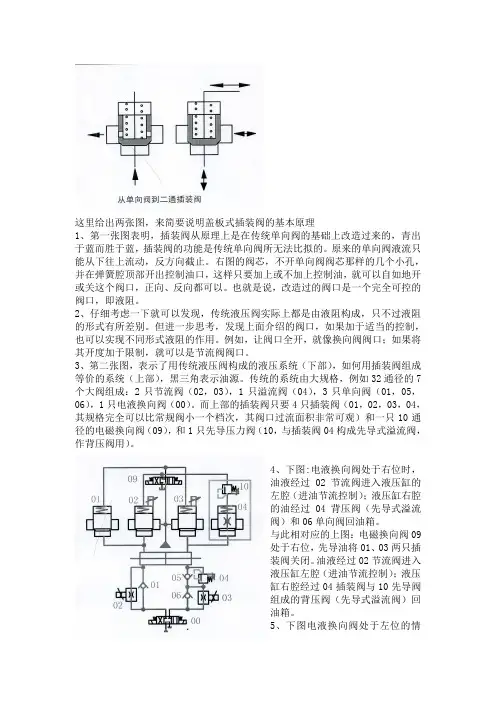

这里给出两张图，来简要说明盖板式插装阀的基本原理1、第一张图表明，插装阀从原理上是在传统单向阀的基础上改造过来的，青出于蓝而胜于蓝，插装阀的功能是传统单向阀所无法比拟的。
原来的单向阀液流只能从下往上流动，反方向截止。
右图的阀芯，不开单向阀阀芯那样的几个小孔，并在弹簧腔顶部开出控制油口，这样只要加上或不加上控制油，就可以自如地开或关这个阀口，正向、反向都可以。
也就是说，改造过的阀口是一个完全可控的阀口，即液阻。
2、仔细考虑一下就可以发现，传统液压阀实际上都是由液阻构成，只不过液阻的形式有所差别。
但进一步思考，发现上面介绍的阀口，如果加于适当的控制，也可以实现不同形式液阻的作用。
例如，让阀口全开，就像换向阀阀口；如果将其开度加于限制，就可以是节流阀阀口。
3、第二张图，表示了用传统液压阀构成的液压系统（下部），如何用插装阀组成等价的系统（上部），黑三角表示油源。
传统的系统由大规格，例如32通径的7个大阀组成：2只节流阀（02，03），1只溢流阀（04），3只单向阀（01，05，06），1只电液换向阀（00）。
而上部的插装阀只要4只插装阀（01，02，03，04，其规格完全可以比常规阀小一个档次，其阀口过流面积非常可观）和一只10通径的电磁换向阀（09），和1只先导压力阀（10，与插装阀04构成先导式溢流阀，作背压阀用）。
4、下图:电液换向阀处于右位时，油液经过02节流阀进入液压缸的左腔（进油节流控制）；液压缸右腔的油经过04背压阀（先导式溢流阀）和06单向阀回油箱。
与此相对应的上图：电磁换向阀09处于右位，先导油将01、03两只插装阀关闭。
油液经过02节流阀进入液压缸左腔（进油节流控制）；液压缸右腔经过04插装阀与10先导阀组成的背压阀（先导式溢流阀）回油箱。
5、下图电液换向阀处于左位的情况，与上图电磁阀处于左位的情况相对应，这里就不罗嗦了。
6、这张图下图的电液换向阀应该改为中位时PABT四个油口都封闭的O型阀，就跟上部电磁阀处于中位时完全对应了。
插装阀的介绍与应用
插装阀的介绍与应用插装阀是一种常见的控制阀门，它通常被用于调节流体的流量和压力。
插装阀的设计结构简单，安装方便，具有较高的密封性和可靠性，因此在工业生产中得到了广泛的应用。
本文将对插装阀的基本原理、结构特点以及应用领域进行介绍。
一、插装阀的基本原理。
插装阀是一种通过调节阀芯位置来控制流体流量和压力的阀门。
其工作原理基于流体力学的基本原理，通过改变阀芯的位置，从而改变流体通过阀门的截面积，从而实现对流体流量和压力的调节。
插装阀的阀芯通常由阀芯杆和阀芯头组成，阀芯杆通过手柄或电动装置来控制阀芯的位置。
当阀芯向上移动时，阀门打开，流体可以通过阀门；当阀芯向下移动时，阀门关闭，流体无法通过阀门。
通过调节阀芯的位置，可以实现对流体流量和压力的精确控制。
二、插装阀的结构特点。
1. 简单结构，插装阀的结构相对简单，通常由阀体、阀芯、阀座、密封圈等基本部件组成。
这种简单的结构使得插装阀具有较高的可靠性和易维护性。
2. 安装方便，插装阀通常采用螺纹连接或法兰连接，安装和拆卸都比较方便。
这种特点使得插装阀在现场维护和更换时更加便利。
3. 良好的密封性，插装阀的阀座和阀芯之间采用金属对金属的密封结构，具有较好的密封性能，可以有效防止流体泄漏。
4. 高温高压性能，插装阀通常采用耐高温、耐腐蚀的材料制成，可以适应高温高压的工作环境，具有较好的耐用性。
5. 多种控制方式，插装阀可以通过手动、气动、电动等多种方式进行控制，可以满足不同工况下的控制要求。
三、插装阀的应用领域。
1. 化工行业，插装阀在化工生产中得到了广泛的应用，用于控制各种介质的流量和压力，如酸碱溶液、气体、液体等。
2. 石油化工行业，在炼油、天然气开采、输送等领域，插装阀被用于控制管道中的介质流动和压力，保证生产过程的安全和稳定。
3. 食品行业，在食品加工生产中，插装阀被用于控制各种液体、气体的流动，保证生产过程的卫生和安全。
4. 制药行业，在制药生产中，插装阀被用于控制各种药液的流动和压力，保证生产过程的精确和稳定。
插装阀原理图
插装阀原理图1 插装阀概述⼆通插装阀是插装阀基本组件(阀芯、阀套、弹簧和密封圈)插到特别设计加⼯的阀体内，配以盖板、先导阀组成的⼀种多功能的复合阀。
因每个插装阀基本组件有且只有两个油⼝，故被称为⼆通插装阀，早期⼜称为逻辑阀。
1.1 ⼆通插装阀的特点⼆通插装阀具有下列特点:流通能⼒⼤，压⼒损失⼩，适⽤于⼤流量液压系统;主阀芯⾏程短，动作灵敏，响应快，冲击⼩;抗油污能⼒强，对油液过滤精度⽆严格要求;结构简单，维修⽅便，故障少，寿命长;插件具有⼀阀多能的特性，便于组成各种液压回路，⼯作稳定可靠;插件具有通⽤化、标准化、系列化程度很⾼的零件，可以组成集成化系统。
1.2 ⼆通插装阀的组成⼆通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。
图1是⼆通插装阀的典型结构。
1/41页图1 ⼆通插装阀的典型结构控制盖板⽤以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。
控制盖板内有控制油通道，配有⼀个或多个阻尼螺塞。
通常盖板有五个控制油孔:X、Y、Z1、Z2和中⼼孔a(见图2)。
由于盖板是按通⽤性来设计的，具体运⽤到某个控制油路上有的孔可能被堵住不⽤。
为防⽌将盖板装错，盖板上的定位孔，起标定盖板⽅位的作⽤。
另外，拆卸盖板之前就必须看清、记牢盖板的安装⽅法。
2/41页图2 盖板控制油孔先导控制元件称作先导阀，是⼩通径的电磁换向阀。
块体是嵌⼊插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。
插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。
每只插件有两个连接主油路的通⼝，阀芯的正⾯称为A⼝;阀芯环侧⾯的称作B⼝。
阀芯开启，A⼝和B⼝沟通;阀芯闭合，A⼝和B⼝之间中断。
因⽽插装阀的功能等同于2位2通阀。
故称⼆通插装阀，简称插装阀。
3/41页图3 插装元件根据⽤途不同分为⽅向阀组件、压⼒阀组件和流量阀组件。
同⼀通径的三种组件安装尺⼨相同，但阀芯的结构形式和阀套座直径不同。
三种组件均有两个主油⼝A 和B、⼀个控制⼝x，如图4所⽰。
第四章液压控制元件—插装阀
第四章液压控制元件—插装阀文章目录[隐藏]∙第四章液压控制元件—插装阀∙ 4.5插装阀∙ 4.5.1插装阀的结构∙ 4.5.2插装阀的动作原理∙ 4.5.3插装阀用作方向控制阀∙ 4.5.4插装阀用作方向、流量控制阀∙ 4.5.5插装阀用作压力控制阀第四章液压控制元件—插装阀4.5插装阀液压插装阀是由插装式基本单元(以下简称插件体)和带有弓|导油路的阀盖所组成。
按回路目的，配不同的插件体及阀盖来进行方向、流量或压力的控制。
插装阀是安装在预先开好阀穴的油路板上(manifold blocks)而构成我们所需要的液压回路，如图4-54所示，因此可使液压系统小形化。
插装阀是七十年代初才出现的-种新型液压元件，为一多功能、标准化、通用化程度相当高的液压元件，适用于钢铁设备、塑胶成型机以及船舶等机械中。
插装阀的特点是:1)插装阀盖的配合，可具有方向、流量及压力控制功能。
2)件体为锥形阀结构，因而内部泄漏极少，不存在液压下紧现象，并没有如滑轴(spool)的重叠现象，反应性良好，可进行高速切换。
3)最适于压力损失小的高压大流量系统。
4)插装阀直接组装在油路板上，因而少了由于配管弓|起的外部泄漏、振动、噪音等事故，系统可靠性增加。
5)安装空间缩小，是液压系统小形化。
同时和以往方式相比，可降低液压系统的制造成本。
图4-54插装阀构成的液压回路外观图4-54插装阀构成的液压回路外观4.5.1插装阀的结构由插装阀所组装成的液压回路，通常含有下列基本元件:1.油路板图4-55插装阀油路板亦有人称为集成块，这是方块钢体-上挖有阀孔,用以承装插装阀，如图4-55所示。
图4-56油路板上主要阀孔和控制通道图4-56为常见油路板上主要阀孔和控制通道,X Y为控制压油油路，F为承装插件体的阀孔，A口B口是配合插件体的压油工作油路。
2.插件体插件体(cartnidges)主要由锥形阀(poppet)、弹簧套管(sleeve)及若干个密封垫圈所构成，如图4-55所示。
液压阀的种类
液压阀的种类引言：液压阀作为液压系统中的重要组成部分，在工程领域中扮演着至关重要的角色。
液压阀的功能是控制流体的流动，并用于控制液压设备的工作状态。
本文将介绍几种常见的液压阀类型，包括溢流阀、插装阀、方向阀和比例阀等。
一、溢流阀溢流阀是一种常见的液压阀，用于限制液压系统的压力。
当系统压力超过设定值时，阀门自动打开，以将多余的液体引回油箱。
溢流阀通常由一个弹簧和一个可调节的开关组成，可以灵活地调整溢流阀的设定压力。
二、插装阀插装阀是一种小型液压阀，适用于需要紧凑设计的液压系统。
插装阀由一个插头和一个插座组成，插装在液压系统的管路中。
插装阀具有多种功能，例如流量控制、压力控制和方向控制等。
插装阀的优点是易于安装和更换，适用于多种应用场合。
三、方向阀方向阀是一种用于控制液压系统中油液流向的阀门。
方向阀通常由一个或多个阀门组合而成，用于控制液体的流动方向。
方向阀有多种类型，包括手动方向阀、电磁方向阀和液控方向阀等。
方向阀的作用是将液体引导到所需的位置，实现液压设备的正常运行。
四、比例阀比例阀是一种特殊的液压阀，用于精确控制液压系统中的流量或压力。
比例阀可以根据输入信号的变化来控制阀口的开度，从而实现对液压设备的精确控制。
比例阀广泛应用于需要高精度控制的系统，例如工业自动化生产线和机器人控制系统等。
五、安全阀安全阀是一种用于保护液压系统安全的阀门。
当系统压力超过安全阀的设定压力时，安全阀会自动打开，以释放油液并降低系统压力。
安全阀通常由一个调节弹簧和一个可调节的开关组成，可以根据需要调整设定压力。
六、逻辑阀逻辑阀是一种用于根据系统需求来控制液压系统中流量和压力的阀门。
逻辑阀根据输入信号的变化，通过改变阀门的开度来控制油液的流动。
逻辑阀具有复杂的结构和高精度的控制功能，广泛应用于需要复杂控制的液压系统中。
结论：液压阀是液压系统中不可或缺的组成部分，通过对液体的流动和压力的控制，实现液压系统的正常运行。
本文介绍了几种常见的液压阀类型，包括溢流阀、插装阀、方向阀、比例阀、安全阀和逻辑阀等。
先导控制的插装阀原理
先导控制的插装阀原理导言：在工业生产过程中，插装阀是一种常用的控制装置。
插装阀的作用是在流体管道中调节流体的流量和压力，从而实现对流体的控制。
而在插装阀中，先导控制的插装阀则是一种应用广泛的控制阀门。
本文将介绍先导控制的插装阀的原理和工作过程。
一、插装阀的基本原理插装阀是一种通过调节阀芯的位置来改变阀门通道的开度，从而控制流体流量和压力的装置。
插装阀一般由阀体、阀芯和驱动装置组成。
当驱动装置施加力或压力作用在阀芯上时，阀芯将移动，从而改变阀门的开度。
插装阀的开度越大，流体通过阀门的流量也越大。
二、先导控制的插装阀原理先导控制的插装阀是在普通插装阀的基础上增加了一个先导阀，用于控制阀芯的移动。
先导阀一般由电磁阀和先导孔组成。
当电磁阀闭合时，先导孔中的压力将传递到阀芯的一个端口，使阀芯移动到某个位置，从而改变阀门的开度。
当电磁阀打开时，先导孔中的压力将释放，阀芯则会回到初始位置。
三、先导控制的插装阀的工作过程先导控制的插装阀的工作过程可以分为三个阶段：开启阶段、稳定阶段和关闭阶段。
1. 开启阶段：当需要打开阀门时，电磁阀被激活闭合，先导孔中的压力传递到阀芯的一个端口，使阀芯移动到一个较大的开度位置。
此时，流体可以通过阀门的通道流过，从而实现流量控制。
2. 稳定阶段：在阀门打开后，电磁阀保持闭合状态，先导孔中的压力维持在一个稳定的水平上。
阀芯根据流体压力和阀门通道的要求，保持相应的开度位置，以稳定流体的流量和压力。
3. 关闭阶段：当需要关闭阀门时，电磁阀被激活打开，先导孔中的压力被释放。
阀芯则会回到初始的关闭位置，阀门通道关闭，流体无法通过。
四、先导控制的插装阀的优势先导控制的插装阀相比普通插装阀具有以下优势：1. 精确控制：通过电磁阀控制先导孔中的压力，可以实现对阀门开度的精确控制，从而实现对流体流量和压力的精确控制。
2. 快速响应：由于先导孔中的压力可以迅速传递到阀芯，先导控制的插装阀具有较快的响应速度，能够及时调节流体的流量和压力。
插装阀工作原理
插装阀工作原理
1 插装阀工作原理
插装阀是许多工业过程中必不可少的重要设备，有着广泛的应用，但有很多人都不太了解插装阀是如何运作的。
本文将为大家解释插装
阀的工作原理。
插装阀是通过液压控制和杠杆原理来操控流体的闸门。
它由电液
机构组成，它是一种电液联动设备，可以将收到的电信号转换成液压
输出以实现水电控制。
插装阀的控制信号通过电液机构被转化为液压
输出，使得阀门在关闭和打开之间不断地来回切换。
插装阀的操作过程是这样的：当阀门打开时，电磁阀的内部将会
发出一定的电压，此时电磁线圈中的内部磁力就会产生电磁线圈的杠
杆原理，从而引起内部轴的移动，最终使得气动阀门打开，实现流体
流动。
当控制信号改变时，上述流程将经历反向变化，从而使得阀门
关闭，从而实现流体的控制。
插装阀的运行模式是密切相关的，在选择插装阀时要根据工况特
点和流特性，综合控制参数等情况来选择。
插装阀有一定的专业性要求，必须由专业的工程师进行设计，以保证其质量和稳定性。
因此，
插装阀的安装调试也比较复杂，严格按照相关规定进行施工和调试。
总之，插装阀是电液机构操纵阀门来控制流体的一种设备，它可以有效地控制流体的数量，实现流量的控制，并维持恒定的流速，维持流量的稳定，因此十分适用于某些要求严格的工况中。
插装阀初印象
插装阀初印象大家好，欢迎来到液压贼船！本周我们将一起来讨论插装阀，今天主要介绍一下我对插装阀的初步认知。
喜欢这个专题的朋友请帮忙多多点赞、分享！1、什么是插装阀？插装阀通常需要安装在液压集成块中才能正常工作，它的种类也包括压力控制阀、方向控制阀和流量控制阀三大类。
液压集成块一般由钢或铝制成，然后需要在块体上加工出便于插装阀插入的孔腔。
之所以选用液压集成块，是因为它的高度集成化可以节省空间、减少软管、接头等辅件的数量。
软管、接头等配件的数量减少了，那么漏点也就大大减少了。
就算是后期维护，处理一个集成阀块总要比去处理一堆错综复杂的管路要容易一些。
插装阀通常都是锥阀，当然了，也可以是滑阀。
锥型插装阀往往是二通阀，而滑阀式插装阀可以有二通、三通或四通的设计。
插装阀的安装方式有两种，一种是滑入式，一种是螺旋式。
滑入式插装阀这个名字大家不太熟悉，但是它的另一个名却很响亮，那就是“二通插装阀”。
而螺旋式插装阀比较响亮的名称是“螺纹插装阀”。
二通插装阀在设计和应用上与螺纹插装阀有很大的不同。
在本讲中，我们只讲关于二通插装阀的内容。
2、二通插装阀的结构二通插装阀通常由阀套、弹簧、盖板、提升阀芯组成。
通常是直接将它插进阀块内，并通过顶部的盖板将其固定在阀块上，以实现密封。
二通插装阀可以单独使用，被近似认为是一个二位二通的开关阀；也可以将多个二通插装阀组成一个功能块后使用，进而实现诸如两位四通、三位四通等各种控制功能，此时我们可以将这种功能块称为逻辑阀。
逻辑块的功能可以类比电路中的逻辑电路。
单个二通插装阀看上去只有开和关两种状态，好像很简单的样子，但是将多个插装阀组合起来的功能却非常强大，就像我们用的计算机一样，仅由0和1就组建了如此丰富多彩的互联网。
3、滑阀不够用吗，为什么要发明插装阀？这里主要是想介绍一下插装阀的优点：•二通插装阀通常用于高压、大流量的系统，主要还是出于经济考虑，因为大型的换向滑阀价格昂贵，而且还不容易买到。
插装阀介绍
AP
B
A
插装阀关闭
AP
B
A
插装阀关闭
AP
B
A
插装阀关闭
AP
B
A
插装阀打开
AP
B
A
插装阀打开
AP
B
A
插装阀
AP P B
A
插装阀
AP P B
A
集成块
集成块
集成块中的阀体
集成块中的阀体
插入阀芯
插入阀芯
端盖
端盖
端盖
AP
B
A
插装阀
二通插装阀是插装阀基本组件 （阀芯、阀套、弹簧和密封圈）插到 特别设计加工的阀体内，配以盖板、 先导阀组成的一种多功能的复合阀。 因每个插装阀基本组件有且只有两个 油口，故被称为二通插装阀。
基本回路
基本回路
基本回路
基本回路
基本回路
基本回路
基本回路
节流阀
AP B
A
节流阀
AP B
Байду номын сангаас
A
溢流阀
B
A
溢流功能
集成块布置
集成块布置
插装阀
滑阀式换向阀
A
B
T
P
T
滑阀式换向阀
A
B
T
P
T
滑阀式换向阀
A
B
T
P
T
滑阀式换向阀
滑阀式换向阀
A
B
T
P
T
插装阀式换向阀
1
2
3
4
插装阀式换向阀
1
2
3
4
插装阀式换向阀
1
2
3
液压插装阀原理
液压插装阀原理
液压插装阀是一种常见的液压控制元件，它的工作原理是通过调节阀芯的位置来控制液压系统中的液流，从而实现对液压系统的控制。
液压插装阀由阀体、阀芯、弹簧和密封圈等部分组成。
阀体是安装插装阀的主体，通常由金属材料制成。
阀芯是插装阀的核心部件，通常由钢材料加工而成。
弹簧起到恢复阀芯位置的作用，通常选用弹簧钢材料制成。
密封圈用于确保阀芯在工作过程中的密封性能，通常采用橡胶材料制成。
液压插装阀工作时，液压介质通过进口与阀体相连，进入阀内。
当阀芯处于初始位置时，液流被阀芯和阀体之间的密封圈堵塞，无法通过。
当外界施加力矩使阀芯产生位移时，阀芯上的密封圈会与阀体之间的密封圈分离，形成一条通道，液流通过这条通道进入阀体的流道。
阀芯的运动位置决定了通道的开启程度，从而控制液压系统中的液流量大小。
液压插装阀具有结构简单、可靠性高、使用寿命长等优点。
它可以广泛应用于液压系统中的流量调节、压力控制、方向控制等方面。
在液压系统中，插装阀通常作为其他液压元件的附件，用于实现系统的自动化控制。
插装阀原理图
1 插装阀概述二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。
因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。
1.1 二通插装阀的特点二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。
1.2 二通插装阀的组成二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。
图1是二通插装阀的典型结构。
图1 二通插装阀的典型结构控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。
控制盖板内有控制油通道，配有一个或多个阻尼螺塞。
通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图2)。
由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。
为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。
另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。
图2 盖板控制油孔先导控制元件称作先导阀，是小通径的电磁换向阀。
块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。
插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。
每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B 口。
阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。
因而插装阀的功能等同于2位2通阀。
故称二通插装阀，简称插装阀。
图3 插装元件根据用途不同分为方向阀组件、压力阀组件和流量阀组件。
同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。
三种组件均有两个主油口A和B、一个控制口x，如图4所示。
a)方向阀组件 b)压力阀组件 c)流量阀组件1-阀套 2-密封件 3-阀芯 4-弹簧 5-盖板 6-阻尼孔 7-阀芯行程调节杆图3-89 插装阀基本组件2 插装阀主要组合与功能2.1 插装方向控制阀插装阀可以组合成各式方向控制阀。
