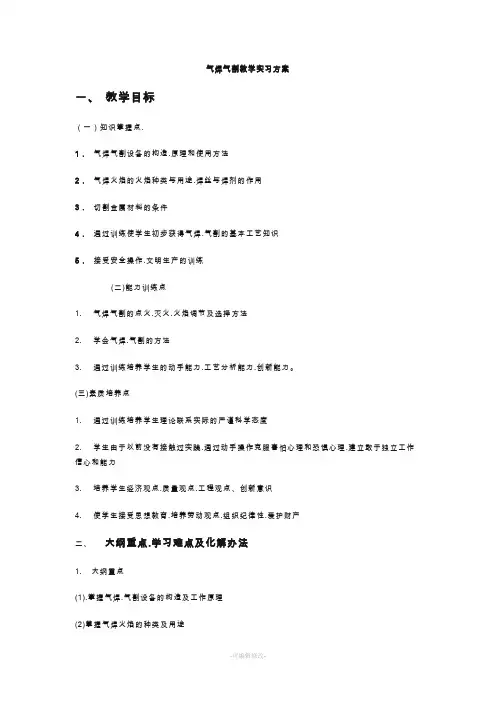

气焊气割教学实习方案

气焊气割教学实习方案

一、教学目标

（一）知识掌握点.

1．气焊气割设备的构造. 原理和使用方法

2．气焊火焰的火焰种类与用途. 焊丝与焊剂的作用

3．切割金属材料的条件

4．通过训练使学生初步获得气焊. 气割的基本工艺知识

5．接受安全操作. 文明生产的训练

（二）能力训练点

1.气焊气割的点火.灭火. 火焰调节及选择方法

2.学会气焊. 气割的方法

3.通过训练培养学生的动手能力. 工艺分析能力. 创新能力。

（三）素质培养点

1.通过训练培养学生理论联系实际的严谨科学态度

2.学生由于以前没有接触过实践. 通过动手操作克服害怕心理和恐惧心理信心和能力

. 建立敢于独立工作

3.培养学生经济观点.质量观点. 工程观点、创新意识

4.使学生接受思想教育.培养劳动观点. 组织纪律性.爱护财产

二、大纲重点. 学习难点及化解办法

1.大纲重点

（1）. 掌握气焊. 气割设备的构造及工作原理

（2）掌握气焊火焰的种类及用途

(3)掌握气焊.气割的点火.灭火.与火焰调节方法

(4)掌握气焊.气割所用材料的基本知识

(5)掌握气焊.气割的基本操作方法

(6)掌握气焊.气割的安全生产知识

(7)掌握气焊.气割容易产生的缺陷与防止方法

2.学习难点

(1)学生没有接触过.不敢动手的恐惧心理

(2)操作上的理解与动手操作的距离焊缝成形的过程

(3)气焊三种火焰的调节方法

(4)气焊零件的未焊透与变形

(5)气割零件的切口线不直与切口不直

3.难点的化解办法

(1)难点(1)指导人员给学生讲克服思想上的恐怕心理.手把手教学生；

⑵ 难点(2).(3) 叫学生多练习；

(3)难点(4).焊矩移动速度要保证零件与焊丝熔化相配，溶池要有一定的大小，焊嘴角度控制好；

焊接变形要根据零件形状及薄厚采取不同的焊接工艺及使用不同的焊接工装来保证零件少变形；

(4)难点(5).指导老师讲明缺陷产生的原因及克服方法.学生训练

时及时指导。

三、教学计划

设计说明：

1•现场结合实物、挂图使学生容易掌握接受指导教师所讲解的内容。

2•设计思路按以往学生实习的先后顺序。气焊、气割的所用的设备、至U操作过程及工艺知识、

材料的要求、安全操作知识。

四、物质准备

1•设备：氧气瓶、乙炔瓶、氧气减压器、乙炔减压器、焊枪、割炬

2•工具：气焊气割用的管路、墨镜、扳子、钳子、改锥、钢针、20号焊丝、12号铁丝、焊剂、

冬天用的胶皮暖水带等。

3.材料：1.5寸管子以上、长20―― 25mm焊接用。铁板厚3mm以上切割用

4 .教具：焊矩、割炬的挂图、放录像设备(必要时放录像)

五、教学过程

1.开场白导入教学计划单元 1

导入：提问学生、焊接的用途及焊接的方法

学生回答、----------

指导教师总结学生的回答、给岀学生答案.焊接方法很多.最常用的是电弧焊和气焊、关老师刚讲了电弧焊的知识、现在我们来学习气焊的有关知识。

(1).提问：什么叫气焊？

自己回答：气焊是用气体火焰来溶化母材和填充金属的一种焊接方法。

(2)由气焊导入气割：我们能把两快及多快金属焊在一起、那么我们能不能把一块金属分成两快

及多快呢、能、常用的方法有锯割和气割。

提问：什么叫气割?

回答：气割是利用高温的金属在纯氧中燃烧而将工件分离的加工方法。

（3） ----------------------------------------------------------------------------------- 气焊气割实习时间是整个焊接实习时间的一半、这次气焊气割实习时间为---------------------------------------------

（4）通过这次实习使学生初步了解焊接技术知识、获得焊接材料、焊接术语、焊接工艺的基础知识。培养学生的动手能力、创新能力、为以后从事生产技术及经营管理打下基础。通过训练使学生建立起经济观点、质量观点、培养劳动观点、组织纪律性、爱护财产、和理论联系实际的严谨科学态度。

（5）气焊气割训练采取的方式是讲解与示范相结合、以学生亲手操作为主的方式。

焊接实习成绩的平定方法------------- 。

实习中劳动纪律的要求--------------- 。

实习中安全的要求----------------- 。

实习中对公共财产、卫生的要求---------------------

2.气焊设备

气焊是焊接常用的方法、气焊设备由哪些组成的呢？

气焊接设备包括乙炔瓶、回火发生器、氧气瓶、减压器、焊矩。通过管道联接、组成焊接系统讲：

（1 ）乙炔瓶作用、结构、使用的注意事项、乙炔瓶的标志等。讲解结合挂图或实物。

（2）回火防止器的作用、构造、原理、使用注意事项。讲解结合挂图或实物

（3）乙炔气的原料与性能

（4）. 氧气瓶的作用、构成、承受的压力、氧气的注入方法、氧瓶标志、运输与存放。

（5）. 减压器的结构、工作原理、使用方法及注意事项。

讲解结合挂图与实物

（6）. 焊矩（焊枪）的用途、结构、工作原理。

焊矩、焊嘴的规格型号与用途和选择方法。

总结：概括以上讲解内容及注意事项。

3. 焊接工艺

导入 : 回顾焊接设备 的组成、熟悉焊矩的机构到同 学如何来掌握焊接技术、 示范：（ 1）

气焊的点火、灭火、火焰调节方法

示范与讲解：（ 2）气焊的火焰种类与用途

示范： （ 3）气焊的基本操作知识

焊矩、焊丝的拿法

焊丝、焊剂的作用

焊缝形成的方法及不同的作用

焊矩与工件的夹角大小有什么要求

焊接速度快慢有什么不同要求

示范与讲解：（ 4）气焊容易产生的缺陷与防止方法

讲解：（ 5）气焊的安全知识

学生操作：（ 6）学生亲自焊接管子

指导老师给出学生操作成绩

4．气割的设备、原理与过程

导入：由气焊设备的组成导 入气割设备的相同点到不同点、

变成割炬。

讲解：气割设备的构成与工作原理，结合挂图实物讲解 割炬结构与用途 讲解示范：气割的操作过程

讲解示范：气割容易产生的缺陷与防止方法 讲解示范：气割的安全操作知识 学生操作：切割铁板

S =7m m 以上

指导教师给岀学生操作成绩

5 •气割对材料的要求

要学会以下知识：

不同点焊矩
