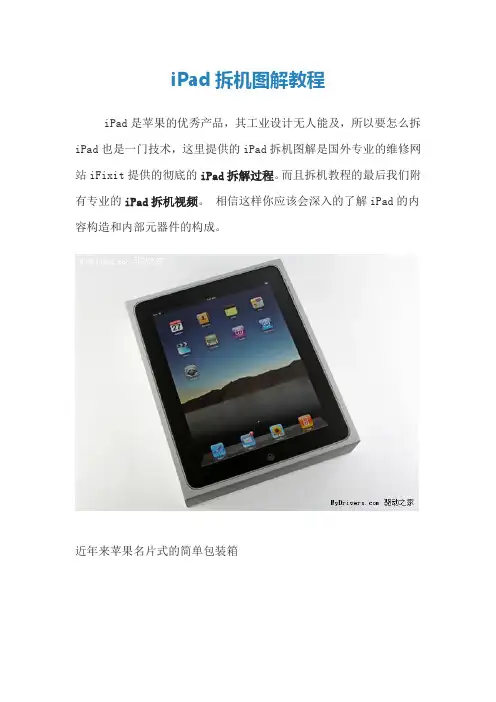

iPad拆机图解教程

iPad拆机图解教程

iPad拆机图解教程iPad是苹果的优秀产品,其工业设计无人能及,所以要怎么拆iPad也是一门技术,这里提供的iPad拆机图解是国外专业的维修网站iFixit提供的彻底的iPad拆解过程。

而且拆机教程的最后我们附有专业的iPad拆机视频。

相信这样你应该会深入的了解iPad的内容构造和内部元器件的构成。

近年来苹果名片式的简单包装箱内容物:主机、30pin iPod接口至USB接口转接线、10W功率USB电源适配器(Foxlink正崴制造,功率远高于USB标准的2.5W,意味着电脑USB接口若没有增强供电,可能无法给iPad充电)以及说明、保修文档。

苹果对成本的控制已经容不下一条廉价的iPod耳机。

最新的一枚苹果这样才像样嘛!iPad尺寸为242.8x189.7x13.4mm,重680g。

一体化铝制背盖第一代iPad和第一代iPod 厚度比较iPad、旧款MacBook Pro和用来做反面典型的戴尔inspiron。

和往常一样,你在iPad外壳上找不到哪怕一颗螺钉。

因此拆解还是要从撬棒开始。

掀起前面板(屏幕)首先映入眼帘的就是那两块硕大的锂电池。

基本上,所谓的拆解已经结束了。

不过以上过程也需要小心,草草打开的话现在很可能已经断掉多条排线了。

iPad的正反两部分惊人的是,正面部分和背面部分的重量均为接近350g。

连这里的重量分配都是如此平衡。

前面板部分背盖部分,右上角的空白就是为WiFi+3G版本中的3G模块预留的空间。

投递:iFixit 发布时间:2011年03月31日点击数:1926 【字体:小大】断开屏幕数据线断开与电源、音量和屏幕旋转锁定按钮的连线。

主板由螺丝固定。

在如此小的距离下使用螺丝固定主板,这对于苹果来说还是第一次。

主板背面,标注由AT&S(奥地利技术及系统技术公司,欧洲最大印刷电路板制造商)制造,这在之前苹果产品的PCB上也是罕见的。

主板宽度为11厘米左右,约占整机宽度的60%。

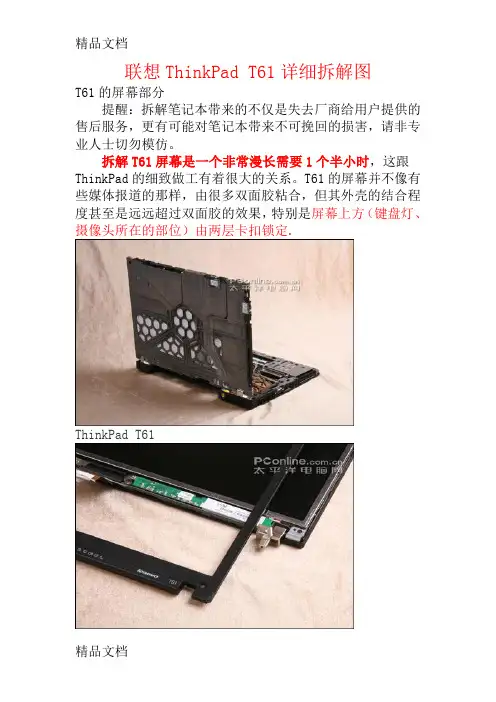

联想ThinkPad-T61详细拆解图教学内容

联想ThinkPad-T61详细拆解图教学内容

联想ThinkPad T61详细拆解图T61的屏幕部分提醒:拆解笔记本带来的不仅是失去厂商给用户提供的售后服务,更有可能对笔记本带来不可挽回的损害,请非专业人士切勿模仿。

拆解T61屏幕是一个非常漫长需要1个半小时,这跟ThinkPad的细致做工有着很大的关系。

T61的屏幕并不像有些媒体报道的那样,由很多双面胶粘合,但其外壳的结合程度甚至是远远超过双面胶的效果,特别是屏幕上方(键盘灯、摄像头所在的部位)由两层卡扣锁定.ThinkPad T61顶盖材质的标识顶盖自然不是过去T60/T60P所采用的带金属的材质了,但都少不了碳纤维顶盖拆下来,铝镁合金防滚架还与液晶面板紧紧相连拆开顶盖的屏幕屏幕防滚架是一体成型的,中间部位和下方的部位有蜂窝状镂空,蜂窝状设计稳固程度很高,另外,防滚架中央是较厚的,然后向四周减少,厚度呈金字塔分布。

屏幕防滚架真身和机身一样,防滚架的材质都是铝镁合金2.ThinkPad T61屏幕拆解(2):天线部位回顶部T61的国外版本有7根天线集中在屏幕的防滚架上先看看单个天线的材质T61采用薄铝片制造的天线(越南制造)屏幕左侧厚厚的地方可以集合4根天线屏幕顶部由于摄像头和键盘灯的关系,只能集合3根天线3.ThinkPad T61屏幕拆解(3):其他部位回顶部屏幕排线左侧是蓝牙模块(T60也采用这种设计)蓝牙模块非常细小,切不具备通用性T61的键盘灯是一个小小的LED发光灯:T61内置摄像头的效果很一般T61采用LG-Philips的14寸宽屏液晶,其效果比T60的屏幕好了不少。

4.ThinkPad T61机身拆解(1):防滚架回顶部T61的机身部分T61的机身防滚架有更多的镂空,好的地方自然是减轻重量,不好的地方自然是减弱了保固程度。

机身右侧是光驱、硬盘所在地插槽也有防滚架保护再卸下底盖,可见防滚架还与主板紧密相连。

5.ThinkPad T61机身拆解(2):底盖与主芯片回顶部为了防止主板电路和底部金属部位接触,主板上多处地方粘上绝缘胶纸,底盖上也有透明薄膜加强保护。

联想THINKPAD W500拆机改装升级图文详细解说

联想THINKPAD W500拆机改装升级图文详细解说

联想THINKPAD W500拆机改装晋级图文细致解说之相礼和热创作引子门生嘛,除了读书,还晓得什么?我是门生,是个百无一用的门生,估计坛子里没几个人到我这个年龄还在专职读书的.Thinkpad的门活力,让广大门生可以以低廉的价格享用Thinkpad的品格,听着真的感觉不错.于是,我往年动手了一台W500门活力,论性价比,的确很不错,大家可以看我从前的帖子:其实这台W500,在我和我老婆的折磨下,创下了半年不曾关机的记录,时期倒也相安无事,没有任何不当的状况发生,心里觉得,虽说是门活力,但似乎质量上并没有打多大折扣,心里还是很中意的.后来无聊中,见坛子上、网络上,很多人说Thinkpad 门活力的质量不成靠,比非门活力版本差远了,回头想想,当时买门活力,只必要报本人是门生就行了,连门生证都没看过,难不成门活力真和平凡机是两个系列?只需你选择门活力,就意味着选择更低成本和更差质量上的Thinkpad,因而就无所谓是不是门生了.于是心里就不停埋下了这个问号.这次趁着拆机清灰,特地看看外部质量到底怎样.下面的拆机分为几个条理递进,想拆到更换硬盘、光驱内存的,看完第一层拆机教程就充足了;想拆到晋级其他配件或者给风扇清灰的,请看到第二层吧;至于想换主板进行维修的,或者改装风扇之类的,渐渐看完吧,呵呵.末了我再根据我的感受说一说对Thinkpad及门活力的一些个人看法.看法仅作参考.第一层拆机第一层拆机属于根底拆机,目的是为了换硬盘、光驱和内存的.W500和别的大多数笔记本分歧的是,并没有在底面凿出两个窗口来更换硬件.这样做的目的是为了坚持底面的规整和团体性,使得承受撞击的才能加强,同时底面外部也更容易展设金属防电离辐射层.全部拆机之前,请务必取下电池!!拆机前请先洗手,往除静电效应!!Thinkpad喜欢将硬盘盖放在正面,因而卸下一颗盖板的镙丝钉就能看到硬盘了.然后将藏于外部的黑色塑料条带拉出,往外悄悄将硬盘拽出来.硬盘就取出来了.Thinkpad的硬盘都是用这种黑色橡胶进行呵护,既包管了安装牢固,也能防震,一石二鸟.光驱的拆解愈加简单.将光驱位旁边的卡子拨一下,就弹出一块黑色塑料片,抓着塑料片向外拖一下,光驱就取出来了.内存更换要费事一些,将下图中偏右侧带三个标记的4颗镙丝钉都卸下,三个标记分别指更换或者安装外部配件、键盘、和内存更换.留意偏左侧那个洞有个键盘和水滴的标记,那个是键盘排水孔,防止将水杯误打倒在键盘上用的,里面没镙丝钉的,呵呵.拆掉后将本本翻过来,将腕托向上抬起,就可以看到触摸板的排线和内存了.悄悄拔出排线,就可以更换内存了.第二层拆机第二层拆机的目的是,更换或者晋级无线网卡或者moden,或者想安装WWAN卡、迅盘以及SIM卡读取安装,当然,也可以安装miniPCI接口的固态硬盘,不过成本很高,呵呵.在第一层拆机的根底上,只必要将底面两头的这颗带两个标记的(分别是更换配件和键盘的标示)镙丝钉取下,剩下的就是键盘面的事变了.由于没有了腕托的拦阻,键盘很轻松就拿起来了.可以看到键盘的数据线连接在主板上.悄悄拔下数据线,键盘就取上去了,可以看到键盘反面是一层金属,但是很软,而且两头凹陷一块,这就是辅导杆的硬件.细致看键盘,可以发现,用的通用的塑料X构架,但是对于一些经常运用的按键,比方Backspace、enter、shift、空格等功能键,换成了金属“凵”型架构,这对包管键盘团体的寿命还是无益的.(多谢volvo007纠正)接上去,可以一窥整个主板的边幅了.为了加强键盘的质地,不至于敲打时凹陷,因而在键盘和主板间垫了一块金属网格板,右侧没有主板的区域,则是质地非常坚硬结实的金属防滚架.因而实践运用中,键盘的右侧手感分明好于左侧,右侧不容易塌陷,而左侧有细微塌陷的感觉.如今必要取掉键盘两旁和上方的黑色塑料挡板,还有两头的金属网格,才能更换晋级安装外部零件.首先必要将两头这块金属网格板的镙丝钉卸掉.然后将这块金属板取下.然后才能拆掉上方两块金属板的固定镙丝钉.拆掉固定挡板的别的两颗镙丝钉后,悄悄松开正面的卡扣,就可以将这块挡板取上去了.拆上去后可以一窥整个散热零碎和位于转轴下方的音响,好多灰啊~~待会儿来处理.风扇下方黑色泡沫覆盖的地方是加装WWAN卡的miniPCI 插槽,还预留了两根天线的.也可以加装迅盘和miniPCI的固态硬盘.另外靠近转轴的两头,SIM卡读取设备的下方,还有一个miniPCI插槽,但是是半高的,也可以加装半高的miniPCI接口设备,如迅盘等.上方的SIM卡读取设备也可以拆上去更换,没有的可以安装.右边就是5100无线网卡.再右边就是moden操纵器,其实我觉得moden这东西完全可以省略了,用途着实不大,还不如换成光纤接口的操纵器.要想给风扇清灰的,如今就可以排除了,呵呵.很赞的一点是,风扇团体是金属的,正面还覆盖了一整块踏实的铜板,散热服从会更高,因而Thinkpad的散热功能不停口碑不错,我觉得跟采取质量不错的金属材质的风扇和黄铜的散热板及散热片有很大的关系.第三层拆机其实大多数冤家只必要做到前两层拆机就充足了,第三层拆机是为了必要维修主板,或者改装风扇或者更换散热介质才必要进行下往的.首先将机身翻过来,将底面全部的镙丝钉都拆掉,Thinkpad 提供了两种钉帽的镙丝钉,肯定要记住这些镙丝钉的地位.一种是这种长螺丝钉,是用来固定深部的镙口的.一种是这种短镙丝钉,是用来固定浅部的镙口的.记得要拆下电池槽里的这颗镙丝钉,否则底面取不上去.拆完后翻过来,先将音箱的接口拔上去.然后拆下音箱的镙丝钉.将卡在音箱上的天线都渐渐捋上去,我们可以看到,Thinkpad用了铜片将天线隔开,一根根利用小卡子固定在里面,既防止了这些线环绕纠缠,看上往规规整整,也起到了在屏幕和机身接壤处的电磁屏蔽的作用.这个细节考虑得很周到.音箱取上去就是这个样子.接上去将表现屏线拔上去,屏线下面包裹了很规整的电磁屏蔽胶布,下面恰好用外壳的金属板压住,以是很牢固.接上去,拆掉转轴金属铰链的固定镙丝钉.铰链就可以抬起来了,屏幕也就取上去了.可以看到,Thinkpad的金属铰链是插在坚固的金属防滚架上的,即便镙丝钉松动了都不会随便掉出来.金属铰链非常坚硬,配合异样坚固的金属防滚架,Thinkpad 的金属铰链转轴的确非常牢固,不容易出成绩.取下屏幕,别忘了机身前端还隐藏着一个小螺丝钉,呵呵.接上去将无线网卡、moden操纵器都拆上去,数据线断开,具体见第二层拆机.然后将整个金属防滚架连同主板从右向左警惕抬起.底面就脱离上去了.可以看到内面展满两层金属电磁屏蔽层.但是底面分明是塑料的.如今主板连同金属防滚架就独立出来了.金属防滚架的材质写的很清楚,镁合金,用手掰了掰,非常坚硬结实,没有任何变形.如今顺着散热零碎来看一看次要部件.这里多谢wdzone001的热心纠正.首先是北桥芯片,处于散热零碎的起始端,很踏实的铜片覆盖.芯片内包含集成显卡.北桥芯片右侧是南桥芯片,下面顶着BIOS电池.北桥芯片上方是独立显卡,散热的铜片也很厚实,一根粗粗的铜管担任这两个部位的散热.独立显卡右侧可以看到三星的显存颗粒.CPU的散热则要健壮许多,不但散热铜板面积很大,而且占用了三根散热铜管进行散热,真是夸张.将这里的两颗镙丝钉拆下,整个散热零碎就游离上去了.CPU是可以自行更换晋级的.铜板覆盖的金属散热风扇,看着就觉得很放心.主板反面,在关键元件的部位,都贴上了电磁屏蔽贴纸.主板是一体成型的,并没有采取模块化,这是包管兼容性和波动性的前提.风扇正面是铜质散热片,散热效果出众.CPU反面用来固定散热片的架子.至此拆机就基本完成了.拆后感想Thinkpad不停被以为是唱工踏实的代表,虽然在联想的调整下,团体踏实感有所下降.据我所查,平凡版本的W500也是工程塑料机身的,这一点其实门活力也是一样的.我们可以看到,虽然机身体质降为塑料带来团体质量和手感的下降,但是Thinkpad在关键部位的用料还是很踏实的,而且这样的结果使得Thinkpad的价格愈加亲民,这算是为市场合做的妥协吧.很多人以为联想时期的Thinkpad比IBM时期的Thinkpad质量有所下降,我觉得,这是必定的一种规律,是由于竞争和市场合做的妥协.其实放眼看往,市场上的笔记本品牌,还能坚持好像IBM时期的Thinkpad一样质量的,比方松下和富士通,都曾经基本淡出了环球市场的角逐,逐步龟缩在亚洲甚至日本的范围内,而别的还在环球互相竞争的品牌,包含苹果、HP、DELL、Acer、东芝、sony、ASUS等等,其质量实践上都有分歧程度的下降.价格不竭压低、成本不竭紧缩,唱工质量下降是必定的事变,但什么是底线呢?这个成绩恐怕每个品牌的理解都分歧,因而反映出来每个品牌注重的质量方面也不完全相反,比方苹果坚持硬件和零碎软件的兼容性和优化、更长效的电池寿命,东芝坚持良好的散热减少机器出毛病的几率、尽可能好的音效文娱感受,sony坚持外部唱工的精致和外壳的考究,等等.联想的底线,其实很简单,就是核心部件坚固耐用.由于联想想通了从前IBM没想通的一件事变,就是随着硬件更新速率加快,笔记本的更换速率将会越来越快,10年前,可能一个人的笔记本要用3~5年,甚至更长,但是如今,很多人的笔记本只用1~3年就会更换,这样的运用工夫延长,使得笔记本成本和质量下降变成可能,由于没必要计划制造一个可以正常运用5年甚至更长的笔记本来交给如今的人们来运用,只需不必笔记本来当砖头砸人砸车,3年甚至更短的正常运用限期,就充足了.经过W500的拆机,我发现不管是不是门活力,至多在外部主板元件、散热零碎和金属防滚架的唱工、用料和质量上,还是很良好的,只是团体计划规划显得不敷聪明,而且数据线太多、太长,这一点绝对苹果和东芝sony等日系品牌,的确还有差距.IBM时期的一些经典的好东西,比方金属铰链转轴、对键盘的细节考虑、散热零碎良好,这些方面,联想还是承继得不错,从W500拆机来看,IBM时期没有的金属防滚架,在联想时期的确得到了很好的创新和运用,这些都是联想值得歌颂的地方.但同时也可以看出,团体主板的计划,其实不克不及算是顶尖程度,特别是机身接口和元件的规划,总让人觉得与Thinkpad的名声稍有不服.不过这仅是我一家之谈,不见得精确.总的来说,联想时期的Thinkpad,质量仍然在同类产品中算是比较出色的,而且门活力也并没有由于价格要素而质量有所缩水,但由于价格下降、成本紧缩,这点质量上的优势也在渐渐减少,很多品牌曾经与Thinkpad在质量上八两半斤,甚至在某些方面曾经大大超出了.而Thinkpad的计划规划方面却没有多大进步,甚至绝对很多品牌曾经呈现一种落后的趋向,精品文档,你值得等待在这种形态下,Thinkpad要想在笔记本领域不停立足下往,有可能会有些力不从心.只要包管核心质量的根底上,在计划规划上多动些脑筋,才能包管一个品牌不停呈现良好形态地进展下往.。

SC_Lenovo_U1 联想 乐PAD 官方简体中文说明书

SC_Lenovo_U1 联想 乐PAD 官方简体中文说明书

下载:
下载完成
正在下载状态
邮件:
新邮件 邮件发送失败
8
第一章: 樂Pad概述
其他:
蓝牙已开启 静音 USB已连接提示 锁屏状态
* 新信息 *3G信号图标:
EVDO WCDMA
1-11 应用切换
应用切换
在手势区长按,可以调出应用切换面板。 当您在某一应用页面想切换至其他应用,在手势区长按,即可又调出应用切换面板,进入其他应用程序。
樂pad
使用说明书V1.0
使用前,请阅读附带说明书中的 安全注意事项和重要提示
1
返回目录
第一章
樂Pad概述
1-1 1-2 1-3 1-4 1-5 1-6 1-7 1-8 1-9 1-10 1-11 1-12 1-13 1-14
外观说明 按键说明 开启和关闭设备 开启和关闭屏幕背光 屏幕的锁定与解除 基本手势 桌面切换 4pane桌面 小工具桌面 系统信息提示栏 应用切换 应用列表管理 输入文字 与PC同步
1-2 按键说明
电源键
• 关机状态下长按此键开机(约2~3秒)。 • 开机后,短按此键进入关屏状态,关屏状态下短按此键点亮屏幕。 • 开机后,长按此键(约2~3秒)调出樂Pad模式选择,选择静音模式/飞行模式/关机,如果继续长时间按此键
则关机。 • 开机后,长按此键(约6秒)可以强制关机。
音量键
• 调节音量的大小。
在应用列表中点击“ 浏览器”进入浏览器页面后,默认首页为<最近浏览>,显示最近浏览的网页,最多显示8个。
浏览器支持以下功能:
输入网址
点击输入框,即可在弹出的软键盘上输入网址。点击软键盘上的“Go”即可前进进入网页。
退出
点击操控菜单中左侧的“

揭秘iPad-iPad平板拆机泄露图超详细分析

揭秘iPad-iPad平板拆机泄露图超详细分析

揭秘iPad-iPad平板拆机泄露图超详细分析这次iPad的信息比以往都来的更猛烈些,前天刚放出iPad开箱图和视频,就在发售前一天又爆出了iPad拆解图,iPad内部配件信息暴露无遗,这次是由FCC(FederalCommunicationsCommission,美国联邦通讯委员会)泄露出来的,iFixit网站给我们做了详细的介绍,下面就一起来探秘吧。

WiFi版本iPad官方型号是model #A1219,最后我们还有几张3G版iPad的图像。

点击进入iFixit首次拆解世界上第一台iPad平板电脑在这里我们能看到:两颗东芝闪存芯片,Apple A4处理器,还有Broadcom BCM5973 I/0触摸屏控制芯片主板(带电磁屏蔽罩)主板背面(去掉电磁屏蔽罩),我们惊喜的发现苹果iPad没有把电池焊接在主板上!iPad使用的iPhone 3G 和3GS的同样的电池搭载系统。

主板制造商为AT&S,还没打上苹果的logo。

这根电缆是用来连接主板和dock底座的,两个触点式连接到屏幕上的home键。

为了节约空间,Wifi和蓝牙模块也是安装在这根电缆上的,很显然最终我们也没发现和GPS相关的接口。

第二幅图片中显示的该支架既是电缆夹子,也可能是一个蓝牙/WiFi / 电缆组件。

Wifi和蓝牙封装在一块独立的板子上。

可以看出Broadcom目前是苹果比较青睐的供应商,有可能BCM4329芯片和3代iPod Touch上使用的相同。

屏蔽罩上激光雕刻的信息:X17B ES2.0-A4 APN 339S0107 USI 20091207双喇叭提供立体声音效。

通过封装在一起的三根音频线连接到iPad底部边缘。

该扬声器连接器组件和经典的MacBook Unibody笔记本电脑上看到类似。

难道意思是说:iPad内部空间并不是很狭小。

下面是iPad显示屏内部背面照片,我们可以看到型号是LP097X12,如果没猜错的话制造商应该是LG-Phillips。

联想ThinkPad T61详细拆解图

联想ThinkPad T61详细拆解图

联想ThinkPad T61详细拆解图T61的屏幕部分提醒:拆解笔记本带来的不仅是失去厂商给用户提供的售后服务,更有可能对笔记本带来不可挽回的损害,请非专业人士切勿模仿。

拆解T61屏幕是一个非常漫长需要1个半小时,这跟ThinkPad的细致做工有着很大的关系。

T61的屏幕并不像有些媒体报道的那样,由很多双面胶粘合,但其外壳的结合程度甚至是远远超过双面胶的效果,特别是屏幕上方(键盘灯、摄像头所在的部位)由两层卡扣锁定.ThinkPad T61顶盖材质的标识顶盖自然不是过去T60/T60P所采用的带金属的材质了,但都少不了碳纤维顶盖拆下来,铝镁合金防滚架还与液晶面板紧紧相连拆开顶盖的屏幕屏幕防滚架是一体成型的,中间部位和下方的部位有蜂窝状镂空,蜂窝状设计稳固程度很高,另外,防滚架中央是较厚的,然后向四周减少,厚度呈金字塔分布。

屏幕防滚架真身和机身一样,防滚架的材质都是铝镁合金2.ThinkPad T61屏幕拆解(2):天线部位回顶部T61的国外版本有7根天线集中在屏幕的防滚架上先看看单个天线的材质T61采用薄铝片制造的天线(越南制造)屏幕左侧厚厚的地方可以集合4根天线屏幕顶部由于摄像头和键盘灯的关系,只能集合3根天线3.ThinkPad T61屏幕拆解(3):其他部位回顶部屏幕排线左侧是蓝牙模块(T60也采用这种设计)蓝牙模块非常细小,切不具备通用性T61的键盘灯是一个小小的LED发光灯:T61内置摄像头的效果很一般T61采用LG-Philips的14寸宽屏液晶,其效果比T60的屏幕好了不少。

4.ThinkPad T61机身拆解(1):防滚架回顶部T61的机身部分T61的机身防滚架有更多的镂空,好的地方自然是减轻重量,不好的地方自然是减弱了保固程度。

机身右侧是光驱、硬盘所在地插槽也有防滚架保护再卸下底盖,可见防滚架还与主板紧密相连。

5.ThinkPad T61机身拆解(2):底盖与主芯片回顶部为了防止主板电路和底部金属部位接触,主板上多处地方粘上绝缘胶纸,底盖上也有透明薄膜加强保护。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

联想乐Pad平板电脑全面拆解
开始拆解
联想乐Pad是目前用户关注比较高的一款平板电脑,3月16上市的乐Pad至今已经销售一段时间了。

这款国产标杆级平板电脑采用了双核处理器及较高的处理器主频,从硬件方面来看已经足够满足多数用户的需求,但由于未搭载Android 3.0众多用户对其褒贬不一,今天我们就来了解一下pb派对这款平板电脑的拆解,以方便用户对其内在设计及做工做深入了解。

通过拆解可以看出联想乐Pad的做工依然坚挺,保持了联想品质第一的产品设计理念。

内部屏蔽防护做得比较好,基本上都是模块化设计,线材的设计虽然不够美观,但好在排线连接方式居多而用户又不会经常拆卸平板。

所以对于硬件稳定不会有影响,整体材质工艺相当扎实。

撬棒打开后盖
内部设计一观
机身与后盖分离
乐Pad机器后盖特写
打开后容易顺坏
首先需要取出电池
拧开固定电池的螺丝
推开卡扣 断开排线连接
两条排线已经拆卸完毕
拆卸基座排线
轻轻拔出即可
摄像头线材要注意
成功取出电池
电池占据空间比重图
容量超过Xoom与iPad2
乐Pad电池有两块组成
电池特写
对比电池大小
机身内部构造
拆除螺丝
周身螺丝较多 需要一一拆除
拔下排线
与屏幕连接的排线
铝合金边框取出
拆下边框后内部构造
底部螺丝继续
双面贴片设计的主板
金属保护罩
打开保护罩
主板上的贴纸
RAM内存
充电管理器
线路设计
固定主板的螺丝
机身主接口
WIFI 蓝牙模块
PUM电源管理芯片
芯片一览
乐Pad处理器
闪存
音频芯片
串行闪存芯片
USB集线控制芯片
GPU转换芯片
主板电池
拆卸主板后的机身内部
扬声器
扬声器特写
固定插口的螺丝。
