拉曼光谱培训教材
拉曼光谱-课件分享
拉曼光谱分析
主要内容
红外光谱(IR) 拉曼光谱(Raman)
分子振动光谱
2
激光拉曼光谱基础
1928 C.V.Raman发现拉曼散射效应 1960 随着激光光源建立拉曼光谱分析 拉曼光谱和红外光谱一样，也属于分子振动光谱 生物分子，高聚物，半导体，陶瓷，药物等分析 ，
是否出现拉曼活性主要取决于分子在运动过程时某一 固定方向上的极化率的变化。 对于分子振动和转动来说，拉曼活性都是根据极化率 是否改变来判断的。 对于全对称振动模式的分子，在激发光子的作用下， 肯定会发生分子极化，产生拉曼活性，而且活性很强； 而对于离子键的化合物，由于没有分子变形发生，不 能产生拉曼活性。
Strength enhanced 102~3 more sensitive concentration < 0.1mM similar to UV
preresonance
Resonance enhanced
共振拉曼散射
11
拉曼原理-LRS与IR比较
拉曼光谱是分子对激发光的散射，而红外光谱则是分子对红外光的吸 收，但两者均是研究分子振动的重要手段，同属分子光谱。
优势：激发波长较长， 可以避免部分荧光产生
局限：黑色样品会产生热背景 薄膜样品的厚度应 >1m 光谱范围：5~4000cm-1
23
分析方法
普通拉曼光谱 一般采用斯托克斯分析
反斯托克斯拉曼光谱 采用反斯托克斯分析
24
Raman光谱可获得的信息
Raman 特征频率
Raman 谱峰的改变
Raman 偏振峰
47
100 Cr
100
depth profile lines
激光拉曼光谱实验讲义

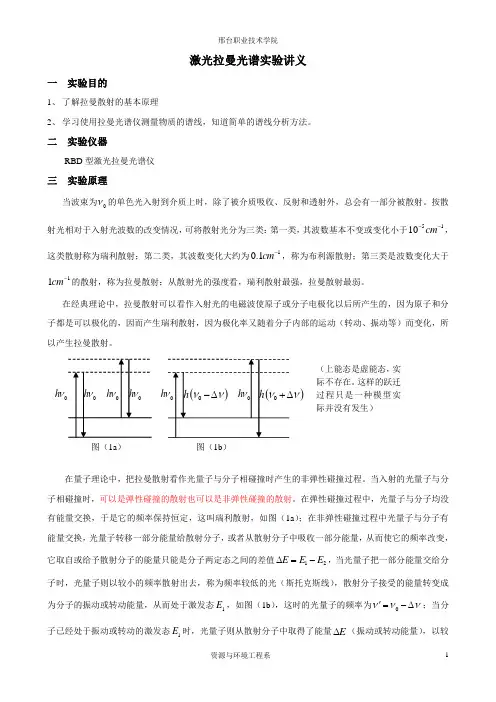

激光拉曼光谱实验讲义一 实验目的1、 了解拉曼散射的基本原理2、 学习使用拉曼光谱仪测量物质的谱线，知道简单的谱线分析方法。
二 实验仪器RBD 型激光拉曼光谱仪三 实验原理当波束为0ν的单色光入射到介质上时，除了被介质吸收、反射和透射外，总会有一部分被散射。
按散射光相对于入射光波数的改变情况，可将散射光分为三类：第一类，其波数基本不变或变化小于5110cm --，这类散射称为瑞利散射；第二类，其波数变化大约为10.1cm -，称为布利源散射；第三类是波数变化大于11cm -的散射，称为拉曼散射；从散射光的强度看，瑞利散射最强，拉曼散射最弱。
在经典理论中，拉曼散射可以看作入射光的电磁波使原子或分子电极化以后所产生的，因为原子和分子都是可以极化的，因而产生瑞利散射，因为极化率又随着分子内部的运动（转动、振动等）而变化，所以产生拉曼散射。
在量子理论中，把拉曼散射看作光量子与分子相碰撞时产生的非弹性碰撞过程。
当入射的光量子与分子相碰撞时，可以是弹性碰撞的散射也可以是非弹性碰撞的散射。
在弹性碰撞过程中，光量子与分子均没有能量交换，于是它的频率保持恒定，这叫瑞利散射，如图（1a ）；在非弹性碰撞过程中光量子与分子有能量交换，光量子转移一部分能量给散射分子，或者从散射分子中吸收一部分能量，从而使它的频率改变，它取自或给予散射分子的能量只能是分子两定态之间的差值12E E E ∆=-，当光量子把一部分能量交给分子时，光量子则以较小的频率散射出去，称为频率较低的光（斯托克斯线），散射分子接受的能量转变成为分子的振动或转动能量，从而处于激发态1E ，如图（1b ），这时的光量子的频率为0ννν'=-∆；当分子已经处于振动或转动的激发态1E 时，光量子则从散射分子中取得了能量E ∆（振动或转动能量），以较大的频率散射，称为频率较高的光（反斯托克斯线），这时的光量子的频率为0ννν'=+∆。
如果考虑到更多的能级上分子的散射，则可产生更多的斯托克斯线和反斯托克斯线。
《研究生Raman光谱》课件
Raman光谱技术的优势和限制
1 非破坏性分析
Raman光谱不需要处理或破坏样品。
3 样品限制
某些样品可能不适合Raman光谱分析。
2 高灵敏度
能够检测低浓度的化学成分。
总结和展望
Raman光谱是一项有广泛应用前景的分析技术，它在物质结构和化学成分的研究中发挥着重要的作用。未来， 我们可以期待更多的创新和应用。
《研究生Raman光谱》 PPT课件
Raman光谱是一种用于分析物质结构和化学成分的技术。本课件将介绍Raman 光谱的历史、原理、仪器构成与应用领域，并总结其优势和限制。
什么是Raman光谱
Raman光谱是一种通过观察光通过物质后散射方向的改变来分析物质结构和化学成分的技术。它能够提供非破 坏性分析，对样品形态没有要求。
Raman光谱的历史发展
Raman光谱是由印度物理学家拉曼于1928年发现的，他观察到光在透过物质 后经历频率改变的现象。这项发现为分析物质提供了新的方法。
Raman散射原理
Raman散射是一种光的相互作用过程，当光通过物质时，与分子相互作用， 导致光子的频率和能量发生改变，这种改变被称为拉曼效应。
Raman光谱仪器的构成与原理
1
激光源
产生高能光，激发样品。
光学系统
2
将光聚焦到样品上，并收集散射光。
3
光谱仪Leabharlann 通过光的波长变化来分析样品中的化学 成分。
Raman光谱的应用领域
材料科学
研究材料结构和性质，如纳米材料和功能材料。
药物研究
分析药物的组成和鉴定不纯物质。
环境监测
检测水、空气和土壤中的污染物。
(仪器分析)16.1激光拉曼光谱原理培训资料
激光拉曼光谱的原理和基本原理
1 拉曼散射
2 拉曼散射过程
拉曼散射是指光在物质中传播时发生频 率的变化，进而产生散射光，用于分析 物质的结构和成分。
拉曼散射光的频率与物质的振动状态有 关，通过测量散射光的频移可以获得物 质的拉曼光谱。
激光拉曼光谱在信号强度、背景干扰等 方面存在一定的局限性，对样品的要求 较高。
激光拉曼光谱的实验方法和操作流程
1
样品准备
准备样品并将其放置在激光拉曼光谱仪中以进行分析。
2
光谱采集
通过激光照射样品，采集拉曼散射光，曼光谱进行数据处理和分析，以获取样品的结构和成分信息。
(仪器分析)16.1激光拉曼 光谱原理培训资料
仪器分析简介
激光拉曼光谱概述
1 原理概述
激光拉曼光谱是一种 无损、非接触的光谱 分析技术，通过激光 与样品相互作用来获 取样品分子的信息。
2 应用范围
激光拉曼光谱被广泛 应用于材料科学、生 物医学、环境分析等 领域，可用于物质的 鉴定和组成分析。
3 优势和局限性
激光拉曼光谱仪的构造和工作原理
1 核心组件
2 工作原理
激光源、光路系统、样品仓、光谱仪等 是激光拉曼光谱仪的核心组件。
激光拉曼光谱仪通过激光照射样品产生 拉曼散射光，并将散射光分析为拉曼光 谱进行物质结构和成分的分析。
激光拉曼光谱在实际应用中的优势和 局限性
1 优势
2 局限性
激光拉曼光谱具有高灵敏度、非破坏性、 无需样品处理等优势，适用于分析多种 不同类型的样品。
激光拉曼光谱的应用领域和案例介绍
材料科学
杰尼奥公司的Raman光谱仪使用培训课程说明书
6Who should attendFrom Monday 9 am to Wednesday 5:30 pmDates: February 11-13, 2019 May 13-15, 2019 June 24-26, 2019 October 7-9, 2019November 18-20, 2019Users of HORIBA Scientific Raman spectrometers • A cquire theoretical and practical knowledge on Raman spectrometers • L earn how to use the software • L earn methodology for method development and major analytical parameters • H ow to set up an analytical strategy with an unknown sample • H ow to interpret results• L earn how to follow the performances of theRaman spectrometer over the time.Day 1• The theory of the Raman principle • R aman Instrumentation • P ractical session – System and software presentation, Acquisition Parameters: - L abSpec 6 presentation and environment: useraccounts, file handling, display of data, basic functions - S et up of acquisition parameters and singlespectra measurement - Templates & ReportsDay 2• Analysis of Raman spectra • P ractical session: Raman spectrum measurement and Database Search - O ptimization of the parameters: how to chosethe laser, the grating, the confocal hole, the laser power- How to use the polarization options - Library Search using KnowItAll software - How to create databasesRaman imaging • H ow to make a Raman image (1D, 2D and 3D) • D ata evaluation: cursors, CLS fitting, peakfitting•Image rendering, 3D datasets •Fast mapping using SWIFT XSDay 3Data processing• Processing on single spectra and datasets • Baseline correction • Smoothing • Normalization• Spectra subtraction, averaging • Data reduction • Methods• Practical exercisesCustomer samples: Bring your own samples!Duration: 3 daysReference: RAM1Raman Microscopy for Beginners7Acquire technical skills on DuoScan, Ultra Low Frequency (ULF), Particle Finder or TERS.Users of HORIBA Scientific Raman spectrometers who already understand the fundamentals of Raman spectroscopy and know how to use HORIBA Raman system and LabSpec Software. It is advised to participate in the basic Raman training first (RAM1).Introduction to DuoScan• Principle and hardwareDuoScan Macrospot• Practical examplesDuoScan MacroMapping• Practical examplesDuoScan Stepping Mode• Practical examplesCustomer samples: Bring your own samples!Presentation of the ULF kit• Principle and requirements • Application examplesInstallation of the ULF kitIntroduction to Particle Finder• Principle and requirementsPractical session• Demo with known sample• Customer samples: Bring your own samples!Practical session• Demo with known samplesCustomers samples: Bring your own samples! Presentation of the TERS technique• Principle and requirements • Application examplesDemo TERS• Presentation of the different tips and SPM modes • Laser alignment on the tip • T ERS spectra and TERS imaging on known samplesPractical session• Hands-on on demo samples (AFM mode)• Laser alignment on the tip • T ERS spectra and TERS imaging on known samplesRaman Options: DuoScan, Ultra Low Frequency, Particle Finder, TERS8Users of HORIBA Scientific Raman spectrometers who already understand the fundamentals of Raman spectroscopy and know how to use HORIBA Raman system and labSpec Software. It is adviced to participate in the basic Raman training first.Who should attendDates: February 14, 2019 June 27, 2019November 21, 2019Duration: 1 dayReference: RAM2From 9 am to 5:30 pm• Acquire theoretical and practical knowledge on SERS (Surface Enhanced Raman Spectroscopy)• Know how to select your substrate • Interpret resultsRaman SERSIntroduction to SERSPresentation of the SERS technique • Introduction: Why SERS?• What is SERS?• Surface Enhanced Raman basics • SERS substratesIntroduction to the SERS applications• Examples of SERS applications • Practical advice • SERS limitsDemo on known samplesCustomer samples: Bring your own samples!Raman Multivariate Analysis9Users of HORIBA Scientific Raman spectrometerswho already understand the fundamentals of Ramanspectroscopy and know how to use HORIBA Ramansystem and LabSpec Software. It is advised toparticipate in the basic Raman training first (RAM1).• Understand the Multivariate Analysis module• Learn how to use Multivariate Analysis for data treatment• Perform real case examples of data analysis on demo and customer dataIntroduction to Multivariate Analysis• Univariate vs. Multivariate analysis• Introduction to the main algorithms: decomposition (PCA and MCR), classification and quantification (PLS)Practical work on known datasets (mapping)• CLS, PCA, MCRIntroduction to classification• HCA, k-means• Demo with known datasetsIntroduction to Solo+MIA• Presentation of Solo+MIA Array• Demo with known datasetsData evaluation: cursors, CLS fitting, peak fitting• Fast mapping using SWIFT XSObjective: Being able to select the good parameters for Raman imaging and to perform data processScanning Probe Microscopy (SPM)• Instrumentation• T he different modes (AFM, STM, Tuning Fork) and signals (Topography, Phase, KPFM, C-AFM, MFM,PFM)Practical session• Tips and sample installation• Molecular resolution in AFM tapping mode• M easurements in AC mode, contact mode, I-top mode, KPFM• P resentation of the dedicated tips and additional equipment• O bjective: Being able to use the main AFM modes and optimize the parametersimaging)Practical session• Hands-on on demo samples (AFM mode)• Laser alignment on the tip• T ERS spectra and TERS imaging on known sample Day 3TERS Hands-on• T ERS measurements, from AFM-TERS tip installation to TERS mapping.• TERS measurements on end users samples.• Bring your own samples!28Practical informationCourses range from basic to advanced levels and are taught by application experts. The theoretical sessions aim to provide a thorough background in the basic principles and techniques. The practical sessions are directed at giving you hands-on experience and instructions concerning the use of your instrument, data analysis and software. We encourage users to raise any issues specific to their application. At the end of each course a certificate of participation is awarded.Standard, customized and on-site training courses are available in France, G ermany, USA and also at your location.Dates mentionned here are only available for HORIBA France training center.RegistrationFill in the form and:• Emailitto:***********************• Or Fax it to: +33 (0)1 69 09 07 21• More information: Tel: +33 (0)1 69 74 72 00General InformationThe invoice is sent at the end of the training.A certificate of participation is also given at the end of the training.We can help you book hotel accommodations. Following your registration, you will receive a package including training details and course venue map. We will help with invitation letters for visas, but HORIBA FRANCE is not responsible for any visa refusal. PricingRefreshments, lunches during training and handbook are included.Hotel transportation, accommodation and evening meals are not included.LocationDepending on the technique, there are three locations: Longjumeau (France, 20 km from Paris), Palaiseau (France, 26 km from Paris), Villeneuve d’Ascq (France 220 km from Paris) or at your facility for on-site training courses. Training courses can also take place in subsidiaries in Germany or in the USA.Access to HORIBA FRANCE, Longjumeau HORIBA FRANCE SAS16 - 18 rue du canal91165 Longjumeau - FRANCEDepending on your means of transport, some useful information:- if you are arriving by car, we are situated near the highways A6 and A10 and the main road N20- if you are arriving by plane or train, you can take the train RER B or RER C that will take you not far from our offices. (Around 15 €, 150 € by taxi from Charles de Gaulle airport, 50 € from Orly airport).We remain at your disposal for any information to access to your training place. You can also have a look at our web site at the following link:/scientific/contact-us/france/visi-tors-guide/Access to HORIBA FRANCE, Palaiseau HORIBA FRANCE SASPassage Jobin Yvon, Avenue de la Vauve,91120 Palaiseau - FRANCEFrom Roissy Charles de Gaulle Airport By Train • T ake the train called RER B (direction Saint RemyLes Chevreuse) and stop at Massy-Palaiseaustation• A t Massy-Palaiseau station, take the Bus 91-06C or 91-10 and stop at Fresnel• T he company is a 5 minute walk from the station,on your left, turn around the traffic circle and youwill see the HORIBA building29 Practical InformationAround 150 € by taxi from Charles de Gaulle airport. From Orly Airport By Train• A t Orly airport, take the ORLYVAL, which is ametro line that links the Orly airport to the AntonyRER station• A t Antony station, take the RER B (direction StRemy Les Chevreuse) and stops at Massy-Palai-seau station• A t Massy-Palaiseau station, take the Bus 91-06C, 91-06 B or 91-10 stop at Fresnel• T he company is 5 minutes walk from the station,on your left, turn around the traffic circle and youwill see the HORIBA building• O r at Orly take the Bus 91-10 stop at Fresnel.The company is 5 minutes walk from the station,on your left, turn around the traffic circle and youwill see the HORIBA building. We remain at yourdisposal for any information to access to your trainingplace. You can also have a look at our web site at thefollowing link:/scientific/contact-us/france/visi-tors-guide/Around 50 € by taxi from Orly airport.Access to HORIBA FRANCE, Villeneuve d’Ascq HORIBA Jobin Yvon SAS231 rue de Lille,59650 Villeneuve d’Ascq - FRANCEBy Road from ParisWhen entering Lille, after the exit «Aéroport de Lequin», take the direction «Bruxelles, Gand, Roubaix». Immmediatly take the direction «Gand / Roubaix» (N227) and No «Bruxelles» (A27) Nor «Valenciennes» (A23).You will then arrive on the ringroad around Villeneuve d’Ascq. Take the third exit «Pont de Bois».At the traffic light turn right and follow the road around, (the road will bend left then right). About 20m further on you will see the company on the right hand side where you can enter the car park.By Road from Belgium (GAND - GENT)Once in France, follow the motorway towards Lille. After «Tourcoing / Marcq-en-Baroeul», follow on the right hand side for Villeneuve d’Ascq. Take the exit «Flers Chateau» (This is marked exit 6 and later exit 5 - but it is the same exit). (You will now be following a road parallel to the mo-torway) Stay in the middle lane and go past two sets of traffic lights; at the third set of lighte, move into the left hand lane to turn under the motorway.At the traffic lights under the motorway go straight, (the road shall bend left then right). About 20 m further you shall see the company on the right hand side where you can enter the car park.AeroplaneFrom the airport Charles de Gaulle take the direction ‘Ter-minal 2’ which is also marked TGV (high speed train); where you can take the train to ‘Lille Europe’.Train - SNCFThere are two train stations in Lille - Lille Europe or Lille Flandres. Once you have arrived at the station in Lille you can take a taxi for HORIBA Jobin Yvon S.A.S., or you can take the underground. Please note both train stations have stations for the underground.Follow the signs:1. From the station «Lille Flandres», take line 1, direction «4 Cantons» and get off at the station «Pont de bois».2. From the station «Lille Europe», take line 2, direction «St Philibert» and get off at the following station «Gare Lille Flandres» then take line 1, direction «4 Cantons» and get off at the station «Pont de Bois».BusBus n°43, direction «Hôtel de Ville de Villeneuve d’Ascq», arrêt «Baudoin IX».InformationRegistration: Fill inthe form and send it back by FAX or Email four weeks before beginning of the training.Registration fees: the registration fees include the training courses and documentation. Hotel, transportation and living expenses are not included except lunches which are taken in the HORIBA Scientific Restaurant during the training.Your contact: HORIBA FRANCE SAS, 16-18 rue du Canal, 91165 Longjumeau, FRANCE Tel: + 33 1 64 74 72 00Fax: + 33 1 69 09 07 21E-Mail:***********************Siret Number: 837 150 366 00024Certified ISO 14001 in 2009, HORIBA Scientific is engaged in the monitoring of the environmental impact of its activitiesduring the development, manufacture, sales, installation and service of scientific instruments and optical components. Trainingcourses include safety and environmental precautions for the use of the instrumentsHORIBA Scientific continues contributing to the preservation of theglobal environment through analysis and measuring technologymentisnotcontractuallybindingunderanycircumstances-PrintedinFrance-©HORIBAJobinYvon1/219。
拉曼光谱分析法教学课件
拉曼光谱仪的使用方法
样品制备
将待测样品制备成适合测量的 形态，如固体、液体或气体等 。
光谱采集
将制备好的样品放入样品室， 关闭样品室门，开始采集拉曼 光谱。
开机预热
打开拉曼光谱仪电源，进行预 热，使仪器处于稳定工作状态 。
参数设置
根据样品类型和测量要求，设 置合适的激光波长、功率、积 分时间等参数。
拉曼光谱分析法的发展前景与展望
拓宽应用领域
01
拉曼光谱分析法在环境监测、食品安全、生物医药等领域有着
广泛的应用前景，未来将进一步拓宽其应用领域。
提高检测效率
02
通过优化光路设计、改进信号处理方法等手段，提高拉曼光谱
分析法的检测效率，实现更快速、更准确的检测。
加强国际合作与交流
03
加强国际间的合作与交流，共同推动拉曼光谱分析法的发展与
拉曼光谱分析法特点
01
02
03
无损检测
拉曼光谱分析法是一种无 损检测技术，可以在不破 坏样品的情况下进行分析 。
高分辨率
拉曼光谱分析法具有高分 辨率，能够区分不同的化 学键和官能团。
广泛应用
拉曼光谱分析法在化学、 生物、医学、材料科学等 领域都有广泛的应用。
拉曼光谱仪的构成
02
与使用
拉曼光谱仪的构成
拉曼光谱分析法的
04
数据处理与解析
拉曼光谱数据的预处理方法
基线校正
消除光谱基线漂移，提高信噪比 。
平滑处理
降低光谱噪声，提高数据质量。
归一化处理
消除光强差异，便于不同光谱间 的比较。
拉曼光谱数据的解析方法
峰位识别
确定拉曼特征峰的位置，鉴别物 质种类。
【2024版】拉曼光谱分析法--ppt课件
优 滤光片组
检测系统
Nd-YAG激光光源
点 ➢ 荧光背景出现机会小
➢ 分辨率高 ➢ 波数精度和重现性好 ➢扫描快，操作方便 ➢近红外光的特性（光纤维中传递性能好、可穿透生物组织）
PPT课件
29
✓近红 外激光 光源
Nd-YAG激光器代替可见光激光器； 产生1.064μm近红外激发光，比可见光 长约1倍，影响信噪比，FT技术克服； 激发光能量低于荧光所需阈值。
e
e
e
e
温度升高 概率大！
3振 电
2动 子
1 0
能 级
基 态
e e
Rayleigh 散射 PPT课件
Raman 散射 8
2、 拉曼光谱图
CCl4的散射光谱
Rayleigh scattering
Stocks lines
anti-Stockes lines
PPT课Δ件ν/cm-1
9
CCl4的拉曼光谱
适用于分子结构分析
PPT课件
11
3、拉曼光谱与分子极化率的关系 拉曼活性取决于振动中极化率是否变化。
若分子在电场E（光波的电磁场）中，产生诱导偶极距μ
μ ＝ αE α为极化率
反映了分子中电子云 变形的难易程度
分子极化率是诱导偶极矩与外电场的强度之比
分子中两原子距离最大时，α也最大
拉曼散射强度与极化率成正比例关系
➢干涉滤光片组，由折射率高低不同 的多层材料交替组合而成。
✓检测器
➢室温下的铟鎵砷检测器 ➢液氮冷却的锗检测器
PPT课件
31
三、激光显微拉曼光谱仪
使入射激光通过显微镜聚焦到试样的微小部位 （直径小至5 μm ），可精确获取所照射部位的拉 曼光谱图。 ➢ 共焦显微激光拉曼光谱仪（使用CCD检测器）： 显微镜的物镜和目镜的焦点重合于一点，排除了非 焦点处组分对成像的影响，可显示微区的不同深度 和三维结构信息。 ➢ 激光拉曼光纤探针：光导纤维传感技术与显微镜 耦合而成，可对远距离、特殊环境中试样的拉曼散 射进行原位遥感探测。
第5章拉曼光谱分析法学习教案
分子结构模型的对称因素决定了选择原则。比较理论结果与实际测 量的光谱，可以判别所提出的结构模型是否准确。这种方法在研究小分 子的结构及大分子的构象方面起着很重要的作用。
第15页/共19页
第十六页，共19页。
拉曼光谱在材料(cáiliào)研究中的 高应分用子的红外二向色性及拉曼去偏振度
激光(jīguāng)拉曼散射 光谱法
（1）被激发的拉曼谱线比较简单，易于解析；
（2）灵敏度高，样品用量少，普通拉曼光谱液体样品需50ml左右， 而激光拉曼光谱只要1l即可，固体0.5 g，气体只要1011个分子；
（3）激光是偏振光，测量偏振度比较容易。
第12页/共19页
第十三页，共19页。
试验设备和实验(shíyàn)技术
2. 制样技术及放置方式(fāngshì)
呈现完全不同的振动模式。在红外光谱(guāngpǔ)中，CH2振动 为最显著的谱带。而拉曼光谱(guāngpǔ)中，C-C振动有明显的 吸收。
图6-34 线型聚乙烯 的红外(a)及拉曼(b) 光谱(guāngpǔ)
第8页/共19页
第九页，共19页。
激光(比，Raman具有如下优点： (1)拉曼光谱是一个散射过程，因而任何尺寸、形状、透明度的样 品，只要能被激光照射到，就可直接用来(yònɡ lái)测量。由于 激光束的直径较小，且可进一步聚焦，因而极微量样品都可测量 。 (2)水是极性很强的分子，因而其红外吸收非常强烈。但水的拉曼 散射却极微弱，因而水溶液样品可直接进行测量，这对生物大分 子的研究非常有利。此外，玻璃的拉曼散射也较弱，因而玻璃可 作为理想的窗口材料，例如液体或粉末固体样品可放于玻璃毛细 管中测量。 (3)对于聚合物及其他分子，拉曼散射的选择定则的限制较小，因 而可得到更为丰富的谱带。S-S，C-C，C=C，N=N等红外较弱的官 能团，在拉曼光谱中信号较为强烈。
Raman拉曼光谱 ppt课件
Stokes线
Rayleigh线
斯托克斯线 = 0-△
●分子由激发态跃迁到基态
反斯托克斯线 =0+△
△－拉曼位移
0- ppt课件 0
h0
振动
激发态
h△ 基态
Anti-stokes线
0+ 10
从光的波动性分析拉曼散射的产生：
分子在光电场E中, 产生诱导偶极矩即感应偶极矩
部分4反射镜
激光器的选频作用
激励3 能源
激光的特性: 单色性好，相位一致，方向性好，亮度高
ppt课件
7
第三节 激光拉曼光谱原理
一、光的散射
光散射是自然界常见的现象.当一束光照射介质时,除被吸收之外, 大部分被反射或透过,另一部分光被介质向四面八方散射.在散射光 中,大部分是瑞利散射,小部分是拉曼散射.
ppt课件
11
三、拉曼光谱图与拉曼位移
拉曼光谱图以散射强度为纵
标，拉曼位移为横标，瑞利线 位置为零点。一幅完整的拉曼 光谱包括瑞利线，斯托克斯线 ，反斯托克斯线。
• 瑞利线强度最大,△ = 0
• 斯托克斯线和反斯托克斯线 对应，完全对称地分布于瑞利 线两侧。
• 反斯托克斯线比斯托克斯线 弱得多,一般记录的拉曼光谱只 取斯托克斯线,且略去负号.
●由于光谱产生的原理不同, 故拉曼光谱在分析方法和适用范围等
方面与红外光谱相比, 有其独到之处.
ppt课件
2
● 拉曼光谱的发展
1928年,印度物理学家Raman首次发现Raman散射效应,1930年获诺 贝尔奖. 但由于拉曼散射光仅为入射光强的10-10, 当时所用光源 强度不高,产生的拉曼效应太弱,故很快被红外光谱所取代.
拉曼光谱培训讲义..
拉曼光谱(Raman spectra)，是一种散射光谱。
拉曼光谱分析法是基于印度科学家C.V.拉曼(Raman)所发现的拉曼散射效应，对与入射光频率不同的散射光谱进行分析以得到分子振动、转动方面信息，并应用于分子结构研究的一种分析方法。
历史1928年C.V.拉曼实验发现，当光穿过透明介质(液体苯)被分子散射的光发生频率变化，这一现象称为拉曼散射。
在透明介质的散射光谱中，频率与入射光频率υ0相同的成分称为瑞利散射；频率对称分布在υ0两侧的谱线或谱带υ0±υ1即为拉曼光谱，其中频率较小的成分υ0-υ1又称为斯托克斯线，频率较大的成分υ0+υ1又称为反斯托克斯线。
靠近瑞利散射线两侧的谱线称为小拉曼光谱；远离瑞利线的两侧出现的谱线称为大拉曼光谱。
瑞利散射线的强度只有入射光强度的10-3，拉曼光谱强度大约只有瑞利线的10-3。
小拉曼光谱与分子的转动能级有关，大拉曼光谱与分子振动-转动能级有关。
拉曼光谱的理论解释是，入射光子与分子发生非弹性散射，分子吸收频率为υ0的光子，发射υ0-υ1的光子(即吸收的能量大于释放的能量)，同时分子从低能态跃迁到高能态(斯托克斯线)；分子吸收频率为υ0的光子，发射υ0+υ1的光子(即释放的能量大于吸收的能量)，同时分子从高能态跃迁到低能态(反斯托克斯线)。
分子能级的跃迁仅涉及转动能级，发射的是小拉曼光谱；涉及到振动-转动能级，发射的是大拉曼光谱。
与分子红外光谱不同，极性分子和非极性分子都能产生拉曼光谱。
激光器的问世，提供了优质高强度单色光，有力推动了拉曼散射的研究及其应用。
拉曼光谱的应用范围遍及化学、物理学、生物学和医学等各个领域，对于纯定性分析、高度定量分析和测定分子结构都有很大价值。
拉曼散射光谱的特征a. 拉曼散射谱线的波数虽然随入射光的波数而不同，但对同一样品，同一拉曼谱线的位移与入射光的波长无关,只和样品的振动转动能级有关；b. 在以波数为变量的拉曼光谱图上，斯托克斯线和反斯托克斯线对称地分布在瑞利散射线两侧, 这是由于在上述两种情况下分别相应于得到或失去了一个振动量子的能量。
激光拉曼光谱课程
2）红外光谱中，由C N，C=S，S-H伸缩振动产生的谱带一 般较弱或强度可变，而在拉曼光谱中则是强谱带。
3）环状化合物的对称振动常常是最强的拉曼谱带。
4）在拉曼光谱中，X=Y=Z，C=N=C，O缩振动是弱谱带。 红外光谱与此相反。
其输出激光波长为6328埃，功率在100mW以下。
样品的放置方法
为了提高散射强度，样品的放置方式非常重要。 气体的样品可采用内腔方式，即把样品放在激
光器的共振腔内。 液体和固体样品是放在激光器的外面。
激光Raman光谱仪
laser Raman spectroscopy 激光光源：He-Ne激光器，波长632.8nm；
1960年以后，激光技术的发展使拉曼技术得以复兴。由于激光束的 高亮度、方向性和偏振性等优点，成为拉曼光谱的理想光源。随探测 技术的改进和对被测样品要求的降低，目前在物理、化学、医药、工 业等各个领域拉曼光谱得到了广泛的应用，越来越受研究者的重视。
吴大猷先生
1935年在北大完成了第一篇关于拉曼散射 的论文‘四氯乙烯拉曼线的退极化’(《中 国化学学会会志》第四卷) ，也是该领域国 内的第一篇论文。
在不同方向上的分子被入射光电场极化程度是不同的。
在激光拉曼光谱中，完全自由取向的分子所散射的光也可 能是偏振的，因此一般在拉曼光谱中用退偏振比(或称去偏 振度)ρ表征分子对称性振动模式的高低。
I
I //
I∥和I⊥—3—的分别谱代带表称与为激偏光振电矢谱量带平，行表和示垂分直的子谱有线较的高强的度 对称振4 动模式 。
●将负拉曼位移，
即ν0－ν1称为Stokes线（斯托克斯线）。
拉曼光谱培训讲义..
拉曼光谱(Raman spectra)，是一种散射光谱。
拉曼光谱分析法是基于印度科学家C.V.拉曼(Raman)所发现的拉曼散射效应，对与入射光频率不同的散射光谱进行分析以得到分子振动、转动方面信息，并应用于分子结构研究的一种分析方法。
历史1928年C.V.拉曼实验发现，当光穿过透明介质(液体苯)被分子散射的光发生频率变化，这一现象称为拉曼散射。
在透明介质的散射光谱中，频率与入射光频率υ0相同的成分称为瑞利散射；频率对称分布在υ0两侧的谱线或谱带υ0±υ1即为拉曼光谱，其中频率较小的成分υ0-υ1又称为斯托克斯线，频率较大的成分υ0+υ1又称为反斯托克斯线。
靠近瑞利散射线两侧的谱线称为小拉曼光谱；远离瑞利线的两侧出现的谱线称为大拉曼光谱。
瑞利散射线的强度只有入射光强度的10-3，拉曼光谱强度大约只有瑞利线的10-3。
小拉曼光谱与分子的转动能级有关，大拉曼光谱与分子振动-转动能级有关。
拉曼光谱的理论解释是，入射光子与分子发生非弹性散射，分子吸收频率为υ0的光子，发射υ0-υ1的光子(即吸收的能量大于释放的能量)，同时分子从低能态跃迁到高能态(斯托克斯线)；分子吸收频率为υ0的光子，发射υ0+υ1的光子(即释放的能量大于吸收的能量)，同时分子从高能态跃迁到低能态(反斯托克斯线)。
分子能级的跃迁仅涉及转动能级，发射的是小拉曼光谱；涉及到振动-转动能级，发射的是大拉曼光谱。
与分子红外光谱不同，极性分子和非极性分子都能产生拉曼光谱。
激光器的问世，提供了优质高强度单色光，有力推动了拉曼散射的研究及其应用。
拉曼光谱的应用范围遍及化学、物理学、生物学和医学等各个领域，对于纯定性分析、高度定量分析和测定分子结构都有很大价值。
拉曼散射光谱的特征a. 拉曼散射谱线的波数虽然随入射光的波数而不同，但对同一样品，同一拉曼谱线的位移与入射光的波长无关,只和样品的振动转动能级有关；b. 在以波数为变量的拉曼光谱图上，斯托克斯线和反斯托克斯线对称地分布在瑞利散射线两侧, 这是由于在上述两种情况下分别相应于得到或失去了一个振动量子的能量。
第三章-3.2拉曼光谱学习资料
对同一物质： 与入射光频率无关；表征分子
振-转能级的特征物理量；定性与结构分析的依据；
Raman散射的产生：光电场E中，分子产生诱导
偶极距
= E
（ 分子极化率）
3.红外活性和拉曼活性振动
①红外活性振动 ⅰ永久偶极矩；极性基团； ⅱ瞬间偶极矩；非对称分子；
红外活性振动—伴有偶极矩变化的振动可以产生红外吸收谱带.
●另一种是分子处于激发态振动能级，与光子碰撞后，分子跃迁回基态而
将 频率从增确加定至的ν能0＋量νh1ν。1传形给成光能子量。为则h（散ν射0＋光ν1子）的、能频量率变为为ν0h＋（ν1ν的0＋谱ν线1）。= hν，
●两种情况，散射光子的频率发生变化了，减小或增加了，称为拉曼位移。
Stokes线与反Stokes线
●将负拉曼位移，
即ν0－ν1称为Stokes线（斯托克斯线）。
●将正拉曼位移，
即ν0＋ν1称为反Stokes线（反斯托克斯线）。
正负拉曼位移线的跃迁几率是相等 的，但由于反斯托克斯线起源于受激振 动能级，处于这种能级的粒子数很少， 因此反斯托克斯线的强度小，而斯托克 斯线强度较大，在拉曼光谱分析中主要 应用的谱线。
红外光谱与Raman光谱比较
② 不同之处：
a 红外光谱的入射光及检测光都是红外光，而拉曼光谱的入射光和散 射光大多是可见光。拉曼效应为散射过程，拉曼光谱为散射光谱， 红外光谱对应的是与某一吸收频率能量相等的（红外）光子被分 子吸收，因而红外光谱是吸收光谱。
激光拉曼光谱基本原理
principle of Raman spectroscopy
激发虚态
h(0 - )
Rayleigh散射：
E1 + h0
2-拉曼光谱实验课讲义
实验二拉曼光谱（Raman）一、实验目的1、了解拉曼散射的基本原理；2、熟悉拉曼光谱仪的构造，能够针对不同的待测物质选择合适的仪器部件；3、学习使用拉曼光谱仪测量物质的特征谱线；4、初步掌握解读拉曼光谱的思想和方法。
二、仪器的基本工作原理及结构拉曼光谱（Raman spectra），是一种散射光谱。
拉曼光谱仪是通过采集激光照射到待测物质后产生的非弹性散射信号并对其进行分析，以得到分子（晶格）振动、转动方面信息，并应用于分子（晶格）结构等方面的研究。
拉曼光谱属于分子振动光谱，横坐标为拉曼频仪（即散射光频率相对于入射光频率的变化值），常用波数（cm-1）来表示，最常用的拉曼光谱区域波数范围是50-4000 cm-1，纵坐标为拉曼散射信号的强度。
拉曼光谱检测分子（晶格）的振动，主要适用于共价键分子的定性和定量分析。
定量了解分子间作用力和分子内作用力情况，并推断分子的对称性、几何形状、分子中原子的排列，故可确定相结构、确定晶体结构、测量固体有序度、测量应力、监测材料的相变，有序-无序转变等。
拉曼光谱检测可使用各种溶剂，尤其是能测定水溶样品或含水样品。
样品处理简单。
拉曼光谱仪主要由光源（激光）、光路、样品仓、单色器、和检测器五部分组成。
三、使用仪器及材料1、仪器：美国热电公司(Thermo Scientific) 激光共聚焦显微拉曼光谱仪(DXR Raman Microscope）、美国热电公司(Thermo Scientific) 智能拉曼光谱仪(DXR Smart Raman）2、材料：单晶硅、石墨、聚苯乙烯等。
四、实验步骤1、开机：消除操作人员身上静电，更换合适光栅、滤光片和激光器，依次打开稳压电源、样品台驱动（Link）、显微镜照明、DXR主机、计算机及显示器电源，之后打开激光器，预热20 min；2、仪器性能优化：进行光路准直调节以及仪器校正；3、样品制备：将待测样品（粉末、块状样品置于载玻片上，液体样品置于石英池中）置于样品仓；4、设定测定模式：根据待测样品特征，选择合适物镜，设定测试模式和合适的参数，进行光谱采集；5、数据处理与分析；6、测试完毕，关闭激光器及仪器各部分电源。
中科大拉曼光谱讲稿(左健老师)培训课件
60年代初期问世的激光技术给拉曼光 谱带来了新的生机
由于高分辨率，低杂色光的双联或三联 光栅单色仪，以及高灵敏度的光电接收系 统（光电倍增管和光子计数器）的应用， 使拉曼光谱测量达到与红外光谱一样方便 的水平
=0E0cos(2n0t) +
k’E0 Qk0cos2(n0-nk)t]+cos2(n0+nk)t/2
第一项表示感生偶极矩以频率n0发射辐射， 对应于瑞利散射，第二项和第三项分别表示感生 偶极矩以与分子简正振动频率nk有关的频率n0-nk 和n0+nk发射辐射，分别对应于拉曼散射的斯托 克斯线和反斯托克斯线。
中科大拉曼光谱讲稿(左健老师)
5 张明生 激光光散射谱学 科学出版社, 2008
6 吴国祯 拉曼谱学-峰强中的信息 科学出版社, 2007
拉曼光谱的发现与发展 光散射现象与拉曼光谱 拉曼光谱的经典理论及量子理论
光谱选律
发光（荧光）的抑制和消除 拉曼光谱的退偏比 晶体偏振谱的测量
晶格动力学基础 群论在振动光谱中的应用 拉曼光谱的实验装置 拉曼光谱的一些应用
435.8 nm
(Hg-line)
anti-Stokes
Stokes
Spectrum taken by Raman in 1929; Resolution ca. 10 cm-1
Sample Volume: ca. 1 liter
Exposure time: ca. 40 hours
Isotopic (35,37Cl) splitting of n1vibration
拉曼光谱分析全套教学课件
Detector plane
l1 Detector plane
l2 F1=300mm F2= 800mm
XPloRA
全系列光谱仪
—多种光谱分辨率仪器可选择
l1 l2
Aramis
HR 800
T64000
U1000
© 2009 HORIBA, Ltd. All rights reserved.
全系列拉曼光谱仪
Detector plane
l1 Detector plane
l2 F1=300mm
l1
—多种焦长仪器可选择
l2 F2= 800mm
XPloRA
Aramis
HR 800
T64000
U1000
© 2009 HORIBA, Ltd. All rights reserved.
LabRAM HR
Intensity (A.U.)
拉曼是物质的指纹光谱
2000200000 1500150000 1000100000
50050000
甲醇vs. 乙醇
OH Bending
CCO modes
Skeletal Bending
CH3 and CH2 Bending Modes
CH3 Stretching Modes
超大面积光栅
© 2009 HORIBA, Ltd. All rights reserved.
NASA对JY的航天用特殊光谱系统颁奖
© 2009 HORIBA, Ltd. All rights reserved.
全球最大拉曼光谱仪制造商
➢ 拉曼部门：由三个著名的拉曼生产厂家 （Jobin Yvon, Dilor, SPEX）合并而成，具 有40多年的设计和生产历史。 ➢ 在全球已有5000多台仪器安装，是全球 最大的拉曼光谱仪制造商。
拉曼光谱基本原理通用课件
CHAPTER
内标法与外标法
内标法
通过在样品中添加已知浓度的标准物质作为内标，利用内标物的峰面积或峰高与浓度之间的线性关系，对未知样 品的浓度进行定量分析。
外标法
通过比较已知浓度的标准样品的拉曼光谱与未知样品的拉曼光谱，根据标准样品的浓度和峰面积或峰高之间的关 系，对未知样品的浓度进行定量分析。
峰面积法与峰高法
要点一
峰面积法
通过测量拉曼光谱中某个峰的面积，利用峰面积与浓度之 间的线性关系，对未知样品的浓度进行定量分析。
要点二
峰高法
通过测量拉曼光谱中某个峰的高度，利用峰高与浓度之间 的线性关系，对未知样品的浓度进行定量分析。
多元光谱分析方法
• 多元光谱分析方法：利用多个拉曼光谱之间的信息，通过统计分析和数学建模，对未知样品的成分和浓度进行 定量和定性分析。例如偏最小二乘法、主成分分析法等。
拉曼散射的物理过程
当光波与介质分子相互作用时，光波吸收或释放能量，导致光波的频率发生变 化。这种变化遵循斯托克斯-拉曼散射定律。
拉曼光谱的峰位与峰强
1 2 3
峰位的确定 拉曼光谱的峰位表示散射光的频率变化，通常用 波数（cm^-1）或波长（nm）表示。
峰强的意义 峰强表示散射光的强度，反映了散射过程的概率 大小。一般来说，峰强越强，表示该频率的散射 过程越容易发生。
拉曼光谱的未来
随着技术的不断进步，拉曼光谱将在未来发挥更 加重要的作用。
拉曼光谱的基本原理及特点
拉曼光谱基本原理
拉曼光谱是一种基于光的散射效 应的技术，通过分析散射光的频 率和强度来推断样品的性质。
