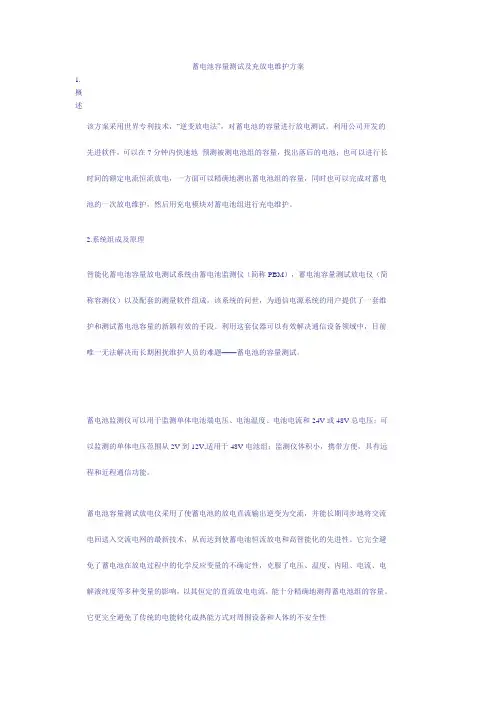

蓄电池容量测试及充放电维护方案
蓄电池容量测试及充放电维护方案1.概述该方案采用世界专利技术，“逆变放电法”，对蓄电池的容量进行放电测试。
利用公司开发的先进软件，可以在7分钟内快速地预测被测电池组的容量，找出落后的电池；也可以进行长时间的额定电流恒流放电，一方面可以精确地测出蓄电池组的容量，同时也可以完成对蓄电池的一次放电维护，然后用充电模块对蓄电池组进行充电维护。
2.系统组成及原理智能化蓄电池容量放电测试系统由蓄电池监测仪（简称PBM），蓄电池容量测试放电仪（简称容测仪）以及配套的测量软件组成，该系统的问世，为通信电源系统的用户提供了一套维护和测试蓄电池容量的新颖有效的手段。
利用这套仪器可以有效解决通信设备领域中，目前唯一无法解决而长期困扰维护人员的难题——蓄电池的容量测试。
蓄电池监测仪可以用于监测单体电池端电压、电池温度、电池电流和24V或48V总电压；可以监测的单体电压范围从2V到12V,适用于48V电池组；监测仪体积小，携带方便，具有远程和近程通信功能。
蓄电池容量测试放电仪采用了使蓄电池的放电直流输出逆变为交流，并能长期同步地将交流电回送入交流电网的最新技术，从而达到使蓄电池恒流放电和高智能化的先进性。
它完全避免了蓄电池在放电过程中的化学反应变量的不确定性，克服了电压、温度、内阻、电流、电解液纯度等多种变量的影响，以其恒定的直流放电电流，能十分精确地测得蓄电池组的容量。
它更完全避免了传统的电能转化成热能方式对周围设备和人体的不安全性通过对测试数据的分析，可以在7分钟内快速预测蓄电池的容量，实现对蓄电池容量的初测，也可以通过长时间深度放电，实现对蓄电池容量精确测量。
在测试过程中，能看到每节电池的情况，直接找出落后电池。
可以配置打印机，打印出各种图表文件，可以查询先前测试的历史记录，也可以将其用软盘进行备份和携带移动。
软件采WINDOWS操作平台，友好的中文界面，操作简单直观明了，容易掌握等功能和特点。
蓄电池容量测试及充放电维护方案3.性能及应用范围3.1具体性能如下:(1).恒流放电：该系统通过在放电仪上设置放电电流，可以实现恒流放电，精度高达90％以上，而且利用监测软件可以观察到放电电流的曲线。

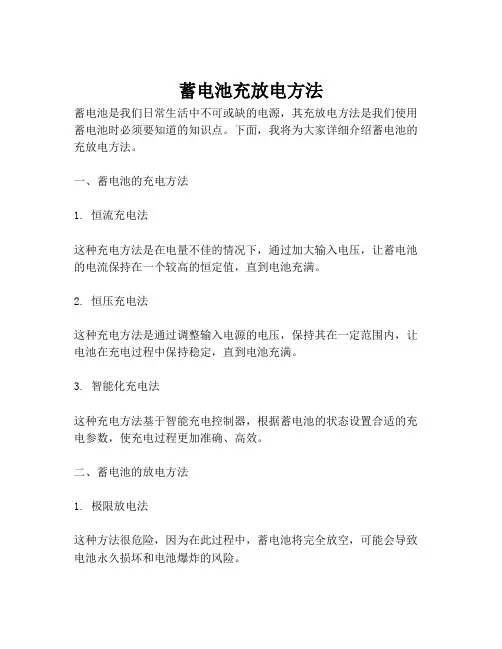

蓄电池充放电方法
蓄电池充放电方法
蓄电池是我们日常生活中不可或缺的电源，其充放电方法是我们使用蓄电池时必须要知道的知识点。
下面，我将为大家详细介绍蓄电池的充放电方法。
一、蓄电池的充电方法
1. 恒流充电法
这种充电方法是在电量不佳的情况下，通过加大输入电压，让蓄电池的电流保持在一个较高的恒定值，直到电池充满。
2. 恒压充电法
这种充电方法是通过调整输入电源的电压，保持其在一定范围内，让电池在充电过程中保持稳定，直到电池充满。
3. 智能化充电法
这种充电方法基于智能充电控制器，根据蓄电池的状态设置合适的充电参数，使充电过程更加准确、高效。
二、蓄电池的放电方法
1. 极限放电法
这种方法很危险，因为在此过程中，蓄电池将完全放空，可能会导致电池永久损坏和电池爆炸的风险。
2. 规定的放电法
规定的放电法是在一定的情况下，将电池的电量全部放掉，但是需要在一定的电压以下停止放电，以避免损害电池。
3. 循环放电法
循环放电法是通过将电池放电至一定电量，然后再通过充电将电量充满，再进行放电，以此循环，这种方法可以延长电池的使用寿命。
以上是关于蓄电池充放电方法的详细介绍，需要注意的是，每种方法对应不同的电池类型和电池容量，使用时请仔细阅读相关的使用说明书，以确保安全、高效地使用蓄电池。

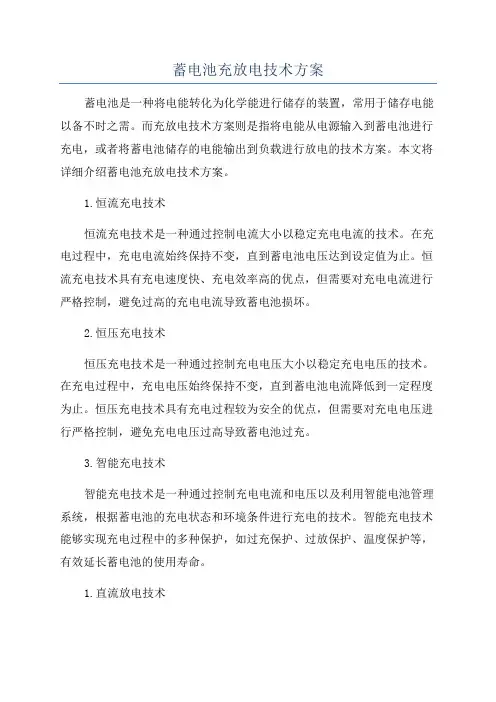

蓄电池充放电技术方案
蓄电池充放电技术方案蓄电池是一种将电能转化为化学能进行储存的装置，常用于储存电能以备不时之需。
而充放电技术方案则是指将电能从电源输入到蓄电池进行充电，或者将蓄电池储存的电能输出到负载进行放电的技术方案。
本文将详细介绍蓄电池充放电技术方案。
1.恒流充电技术恒流充电技术是一种通过控制电流大小以稳定充电电流的技术。
在充电过程中，充电电流始终保持不变，直到蓄电池电压达到设定值为止。
恒流充电技术具有充电速度快、充电效率高的优点，但需要对充电电流进行严格控制，避免过高的充电电流导致蓄电池损坏。
2.恒压充电技术恒压充电技术是一种通过控制充电电压大小以稳定充电电压的技术。
在充电过程中，充电电压始终保持不变，直到蓄电池电流降低到一定程度为止。
恒压充电技术具有充电过程较为安全的优点，但需要对充电电压进行严格控制，避免充电电压过高导致蓄电池过充。
3.智能充电技术智能充电技术是一种通过控制充电电流和电压以及利用智能电池管理系统，根据蓄电池的充电状态和环境条件进行充电的技术。
智能充电技术能够实现充电过程中的多种保护，如过充保护、过放保护、温度保护等，有效延长蓄电池的使用寿命。
1.直流放电技术直流放电技术是一种将蓄电池储存的直流电能直接输出到负载的技术。
直流放电技术可以实现较高的输出效率和稳定性，适用于大多数需要直流电源的应用。
2.交流放电技术交流放电技术是一种将蓄电池储存的直流电能通过逆变器转换成交流电输出到负载的技术。
交流放电技术适用于需要交流电源的应用，并且可以实现电流和电压的调节，提供更好的输出质量和稳定性。
3.无线放电技术无线放电技术是一种将蓄电池储存的电能通过无线能量传输转化成电能输出到负载的技术。
无线放电技术不需要物理连接，具有较高的灵活性和可移动性，适用于一些特殊场合和设备的无线充电需求。
以上是蓄电池充放电技术方案的一些基本介绍，不同的应用场景和要求可能需要采用不同的技术方案。
在实际应用中，充电和放电的过程需要进行严格的监测和控制，以确保蓄电池的安全和性能稳定。
蓄电池充放电技术方案
#1蓄电池核容性充放电技术方案批准:审核:初审:编制:XXXXXXXX部2014年月日#1蓄电池核容性充放电技术方案概况:集控#1蓄电池为天津蓝天高科电源股份有限公司生产阀控铅酸蓄电池组,于2005年安装投运,已连续运行9年,多瓶电池出现瓶体开裂、极柱锈蚀、漏酸、电压偏低等故障,蓄电池设备成为直流系统重大隐患。
为掌握设备真实状况,排查出损坏、失效的单瓶电池,恢复电池组整体性能,计划于#1机组C级检修中进行一次蓄电池设备的排查、摸底、修复充放电检修,拟以充电、放电、充电流程进行电池组维护,制定以下技术措施,在充放电维护工作中执行。
1充放电前的准备工作:1.1清扫集控#1蓄电池本体、蓄电池配电室墙面、地面内积灰,清理室内杂物,保持蓄电池室内通风。
1.2逐瓶检查蓄电池组外壳破损、极柱锈蚀、漏液情况,测量瓶体温度、室内温度,完善电池组编号、标志,做好修前原始记录。
1.3测量蓄电池单瓶电压,电池组端电压。
1.4准备跨接导线约4-8根(短接板,如有内部开路电池,拆除故障电池,使用跨接导线连接电池组。
1.5清扫备品电池,将其接入电池组,整体充电。
1.6检查主充装置及其它工具材料,转入修前充电阶段。
2充电2.1调整直流主充装置,先以均衡方式充电:以输出端电压243.4-247.5 V【2.34V-2.38V/单瓶电压×(104+4】(带4只备品电池,温度系数K=-3.5mV/°C进行16-20小时均衡充电。
2.2充电开始后,测量电池组充电电流。
如发现充电电流过小,逐瓶检查单瓶电池是否存在内部开路、干涸情况,可使用短接线将故障电池跨接。
如退出电池过多,整组电池少于104瓶,应按照电瓶实际数量调整充电电压。
2.3充电过程中严密监测充电电流、单瓶电压、温度变化,每2小时记录一次。
2.4进入充电后期,充电电流逐渐减小,当充电电流降低至10-12A时,可认为充电结束。
2.5充电结束后测量全部电瓶单体电压,如有低于2.18V/单体电池,进行120A电流(0.1C10A放电3-4小时,再次以0.1C10A限流、2.36V/单瓶恒压均衡充电。
蓄电池充放电方案
蓄电池充放电方案摘要：蓄电池是一种能够将化学能转换为电能的装置，广泛应用于各种移动设备和能源储存系统中。
在日常生活和工业应用中，蓄电池的充放电方案对其性能和寿命起着重要作用。
本文将介绍基本的蓄电池充放电原理、常见的充放电方案，并探讨其优缺点以及适用场景。
1. 蓄电池充电原理蓄电池是由一个或多个电池单元组成的装置，通过在化学反应中储存和释放电能。
常见的蓄电池类型包括铅酸蓄电池、锂离子电池、镍氢电池等。
不同类型的蓄电池有不同的充电原理，但基本原理是相同的：在充电过程中，外部电源提供电流，通过化学反应将电能储存到蓄电池中；在放电过程中，蓄电池的化学反应将储存的电能转化为电流输出。
2. 常见的蓄电池充放电方案2.1 恒定电流充电方案恒定电流充电是一种常见的充电方式，其原理是在充电过程中保持恒定的充电电流。
典型的恒定电流充电方案包括恒定电流充电、恒定电流恒定电压充电等。
恒定电流充电方案适用于大容量蓄电池和长时间充电的情况。
通过控制恒定的充电电流，可以有效地充满电池，并保护电池免受过充放电的损害。
然而，这种充电方案可能会导致电池表面温度升高，需要注意散热和安全问题。
2.2 脉冲充电方案脉冲充电是一种将脉冲电流注入到蓄电池中进行充电的方案。
这种充电方案通常在短时间内提供高电流，然后在休息时间内停止充电，电池可以在这段时间内恢复。
脉冲充电方案可以提高充电效率和充电速度，减少充电时间，并且对电池的性能和寿命影响较小。
但是，应注意脉冲充电的电流和频率，以免对电池产生过大的压力和损害。
2.3 恒定功率放电方案恒定功率放电方案是一种通过控制放电电流或电压来使电池以恒定功率放电的方案。
这种放电方案适用于需要稳定输出功率的设备或系统。
恒定功率放电方案可以有效地保持电池的电压稳定，防止电压过低引起设备故障。
然而，这种方案也可能导致电池容量及续航时间的减少，需要权衡电池的可用能量和使用时间。
3. 蓄电池充放电方案的优缺点3.1 优点蓄电池充放电方案具有以下优点：- 可以实现电能的储存和释放，满足不同应用的需求；- 充电方案多样，根据实际情况选择合适的充电方式；- 放电方案灵活，可以根据不同负载要求进行调整；- 充放电过程中不产生有害物质，对环境友好。
#2机蓄电池充放电试验方案1
#2机蓄电池组核对性充放电试验方案批准：审核：编制：安全环保技术部2010-3-19#2机蓄电池组核对性充放电试验方案1、目的阳光电厂#1、2机组蓄电池组型号：GFM-1200，生产厂家：哈尔滨光宇蓄电池股份有限公司。
为了延长蓄电池的使用寿命，现将#2机组蓄电池进行充放电试验。
为了规范试验程序,使试验工作有组织、有计划、有秩序地顺利进行，全面提高专业工作水平，确保蓄电池安全、稳定运行，特制定本方案。
2、依据（1）设计院有关设计图纸（2）制造厂家技术文件、资料（3）《电力系统用蓄电池直流电源装置运行维护技术规程DL/T724-2000》（4）《IEEE Std 1188-1996IEEE 推荐用于站用阀控铅酸（VRLA）蓄电池的维护、测试和更换方法》3、安全注意事项（1）坚决贯彻“安全第一，预防为主”的方针，“严格执行两票三制”。
（2）在检查过程中防止直流接地、短路。
（3）试验过程中有异常现象，应立即停止工作，判断找出原因，并向有关领导汇报。
（4）随时与运行人员保持联系。
（5）火一项目部电气办理电气第二种工作票，安排人员分3班值班，每班2人，提前半小时接班。
每小时检测单体电池电压，及充放电电流，做好记录。
工作负责人：工作班成员：1、2、3、4、试验前准备工作（1）在2段联络开关2QS2断口对#1、#2直流系统进行核相，确保两个系统相序一致(负责人:庞河顺)（2）将充放电试验电缆接至2QF4下口，并紧固(负责人:方新) （3）2段联络开关2QS2打至“至1段控制线母线位置”（值班员，庞和顺）（4）2号整流器输出开关2QS1打至断开位置（值班员，庞和顺）（5）合上2组蓄电池试验开关2QF4（值班员，庞和顺）5、蓄电池组充放电试验步骤。
按10小时放电率，三放三充进行充放电。
（1）调节放电仪放电电流120A进行放电。
（2）每小时检测、记录单体电池电压、放电电流。
发现任一电池端电压低于1.85V，立即停止放电，断开蓄电池试验开关2QF4。
蓄电池充放电措施
1变电站蓄电池充放电措施一、组织措施：为了搞好蓄电池充放电工作，本此对10个变电站的蓄电池进行轮流充放电，在整个充放电过程中，技术组进行协调，以维护班为主，各变电站进行密切配合，工区及各班站协调负责人为：技术组：张竑基维护班：张铁良变电站：各变电站站长二、技术及安全措施1、充放电的目的：为保证蓄电池内极板上的化学物质能充分得到反应，使电化学物质更加活跃，延长蓄电池使用寿命，并能核对蓄电池的准确容量。
2、充放电的方法2.1放电的准备工作2.1.1将蓄电池充电至满状态2.1.2开路放置1~2个小时，待蓄电池温度与环境温度基本一致后，方能对蓄电池进行放电。
2.1.3准备放电负载，放电负载应能保证放电电流。
2.2放电环境温度应在5~35℃，且保持相对稳定。
2.3放电倍率：用10小时放电率进行放电。
如：280安时的蓄电池用10小时放电率放电，电流为28安，用1小时放电率放电电流为280安。
本次的充放电均以10小时放电率放电。
2.4放电工作开始3、充放电主要步骤3.1将蓄电池组退出系统运行；3.2对蓄电池进行补充充电，充电至满状态；3.3蓄电池静止1~2小时；3.4接入放电负载，检查蓄电池电压；3.5测量记录蓄电池总电压和单只蓄电池的电压；3.6确定放电电流和放电负载3.7开始放电，严格记录蓄电池总电压和单只蓄电池的电压；3.8放电完毕，蓄电池静止1~2小时后开始对蓄电池进行均衡2变电站蓄电池充放电措施充电3.9蓄电池组改为浮充电。
4、充放电注意事项4.1蓄电池组开始放电，应立即测量蓄电池的端电压和单瓶电压及温度；4.2蓄电池放电后每小时测量电压一次；4.3放电过程中应保持放电电流稳定；4.4放电后期应严密监测蓄电池的电压，保证蓄电池单瓶电压不低于规定值；4.5发现单瓶电压低于规定值时应立即停止放电；4.6放电后期可缩短测量周期；4.7蓄电池测量要使用数字电压表。
5、一般阀控式蓄电池浮充电压为 2.23~2.28V，均充电压为 2.35V，详细数据可查阅各厂家的说明书。
蓄电池充放电试验方案
蓄电池检查试验方案一、目的为延长蓄电池使用寿命,确保电源类设备处于最佳运行状态,需对蓄电池组进行充放电试验,为保证检查试验过程中的人员分工明确、安全风险可控、试验方法规范,特制定本方案;二、组织与职责一组织管理组组长:1.协调蓄电池检查试验的整体统筹与实施;2.监管各小组的履职情况;副组长：1.配合组长监管蓄电池检查试验工作的开展与实施;2.配合组长监管各小组的履职情况;安全负责人：1.全面监管蓄电池检查试验工作当中的票证、倒闸操作以及安全交底工作,一经发现违规行为,立即叫停改造工作;技术负责人：1.负责监管蓄电池检查试验期间运行方式调整;2.负责蓄电池检查试验期间提供相关的技术支持;二现场实施组组长：成员：三、编写依据50172-1992电气安装工程蓄电池施工及验收规范T 5044-1995火力发电厂.变电所直流系统设计技术规程T 724-2000电力系统用蓄电池直流电源装置运行与维护技术规程四、工作范围UPS、EPS、直流屏装置蓄电池组;五、工作前的准备1.方案学习组长负责对所有改造人员进行方案的学习培训,并进行签字确认;各小组组长负责对自己的成员进行方案的分解落实;安全负责人对所有人进行安全交底及措施的落实情况;2.材料及工器具准备六、工作项目及内容1.按下表检查蓄电池型号及参数;蓄电池型号及参数记录表2.外观及接线检查逐个目测检查蓄电池外观,不应有变形、污迹,蓄电池间连接可靠、无锈蚀;检查项目和结果满足下表要求;蓄电池外观及接线检查项目确认表3.蓄电池运行环境检查蓄电池运行环境检查记录表4.放电前的运行方式检查作业前,工作负责人将相关风险以“风险告警单”形式告知工艺及仪表,在工艺及仪表签字确认后方可开始作业;设备交流输入电源为双电源的,先验证双电源切换正常;对照图纸,核实隔离措施,确认装置运行正常,且无其他工作;5.放电将蓄电池组脱离直流母线;将放电试验仪与蓄电池放电开关连接进行放电,每隔1小时记录一次下表所列各项参数;蓄电池核对性放电数据记录表放电末期要随时监视测量并记录,以便确定蓄电池放电到终止电压时的准确时间;当其中一只蓄电池端电压降至下表规程值时,停止放电,计算容量,不允许蓄电池的电压低于其终止电压;蓄电池放电终止电压规程值6.充电放电结束后,将电池组恢复到装置中进行充电;蓄电池内阻测试按照下表进行蓄电池内阻测试,分析蓄电池内阻变化趋势;蓄电池内阻记录分析表格附件1：质量验收卡附加2:风险控制卡蓄电池充放电试验风险控制卡日期：年月日时分操作人：操作人确认签字：班长确认签字：技术员确认签字：。
直流系统蓄电池充放电方案及安全措施
仅供参考[整理] 安全管理文书直流系统蓄电池充放电方案及安全措施日期：__________________单位：__________________第1 页共7 页直流系统蓄电池充放电方案及安全措施项目名称：直流系统蓄电池充放电工作时间：2009年10月11日--2009年10月14日工作地点：主厂房#2蓄电池室现场负责人：刘建军安全监护人：刘海斌技术负责人：暴素先工作负责人：董东工作人员：检修维护部继电保护班一、工作前的准备1、将所需工器具及备品备件准备好，并检查工器具是否完好。
2、在开工前组织相关人员学习安全技术措施，并做好事故预想。
3、在开工之前应与运行人员配合，将蓄电池组从直流系统分离出来，改变运行方式对蓄电池进行均充，电压设置为244V。
4、使用#2机组Ⅱ段直流母线带#2机组直流系统，在蓄电池充放电期间，尽量减少开关操作。
二、直流系统蓄电池概述：我厂直流系统蓄电池容量为800Ah，该设备可保证我厂正常运行情况下的各种直流负荷的供电，同时也能满足事故状态下的事故照明及直流油泵的正常运行。
直流系统蓄电池运行维护的好坏直接关系到直流系统运行是否稳定、供电是否可靠，决定着我厂主系统运行的可靠性。
三、本次蓄电池充放电总体安排：此次充放电将蓄电池组退出运行，由#2机组Ⅱ段直流母线提供电源，将#2机组Ⅰ段104个蓄电池全部投入充放电，同时通过在放电过程第 2 页共 7 页中对蓄电池组的现场记录值进行分析，为确保充放电过程中直流系统的稳定运行，在充放电过程中随时注意观察蓄电池单体电池电压不低于1.8V，为保证充放电过程中出现意外时，及时提供电源做准备，当在充放电过程#2机组Ⅱ段直流母线充电装置发生故障时或系统故障时，立即将蓄电池投入运行，确保正常的直流供电。
四、技术措施：（一）放电（10小时放电率）1、从蓄电池组出线侧铜排接线柱端处接放电电缆至放电装置直流输入接线柱，红色接正极，黑色接负极。
2、取检修电源箱交流220V电源接至蓄电池放电装置。
蓄电池充放电方案
蓄电池充放电方案
一、蓄电池的充放电原理
蓄电池作为电动车的补充能源，其放电原理主要分为两种：一种是电
动车本身的电机发电，使蓄电池吸收充电；另一种是使用外部电源向蓄电
池充电。
电动车的行驶过程中，电动机发电，从而电力不断从蓄电池中取出，
即放电。
电动车行驶完毕，蓄电池中的电量会逐渐减少，此时需要进行充电。
此时，可以使用外部电源向蓄电池充电，即在符合安全要求的条件下，使用充电器或电源连接到蓄电池，并向其中提供电流，使蓄电池回复充电
状态。
1、充电技术
充电技术是电动车使用蓄电池的关键技术，它表示蓄电池在何种状态下，以什么样的电流和电压对电池进行充电，以达到蓄电池最大能量出口。
充电技术有很多不同的类型，如慢充、快充、恒流充电等。
慢充是指
向蓄电池提供适当的电流，使其充满电池能量的过程。
优点是安全可靠，
充电速度比快充慢，不损耗电池能量，适合长时间充电使用。
快充技术则
指输入电流较大，使电池在一定时间内充满的技术。
这种方式充电速度快，但充电时间短，容易造成电池损耗，不宜长时间充电。
蓄电池的充放电方法
蓄电池的充放电方法蓄电池是一种能够将化学能转化为电能的装置，广泛应用于各种电子设备和交通工具中。
蓄电池的充放电方法是使用蓄电池时必须掌握的基本知识，正确的充放电方法可以延长蓄电池的使用寿命，提高其性能，同时也可以避免因错误的充放电方法而导致的安全问题。
一、蓄电池的充电方法1. 恒流充电法恒流充电法是一种常用的充电方法，其原理是在充电过程中，保持充电电流不变，直到蓄电池充满电为止。
这种充电方法适用于大容量蓄电池的充电，可以保证充电时间短，充电效率高。
2. 恒压充电法恒压充电法是一种常用的充电方法，其原理是在充电过程中，保持充电电压不变，直到蓄电池充满电为止。
这种充电方法适用于小容量蓄电池的充电，可以保证充电过程中电流不会过大，从而避免因过大电流而损坏蓄电池。
3. 智能充电法智能充电法是一种新型的充电方法，其原理是通过内置的智能芯片，根据蓄电池的充电状态和电池类型，自动调节充电电流和电压，从而实现最佳充电效果。
这种充电方法适用于各种类型的蓄电池，可以保证充电效率高，同时也可以避免因错误的充电方法而导致的安全问题。
二、蓄电池的放电方法1. 恒流放电法恒流放电法是一种常用的放电方法，其原理是在放电过程中，保持放电电流不变，直到蓄电池放电完毕为止。
这种放电方法适用于大容量蓄电池的放电，可以保证放电时间短，放电效率高。
2. 恒功率放电法恒功率放电法是一种常用的放电方法，其原理是在放电过程中，保持放电功率不变，直到蓄电池放电完毕为止。
这种放电方法适用于小容量蓄电池的放电，可以保证放电过程中电压不会过低，从而避免因过低电压而损坏蓄电池。
3. 智能放电法智能放电法是一种新型的放电方法，其原理是通过内置的智能芯片，根据蓄电池的放电状态和电池类型，自动调节放电电流和功率，从而实现最佳放电效果。
这种放电方法适用于各种类型的蓄电池，可以保证放电效率高，同时也可以避免因错误的放电方法而导致的安全问题。
综上所述，蓄电池的充放电方法是使用蓄电池时必须掌握的基本知识，正确的充放电方法可以延长蓄电池的使用寿命，提高其性能，同时也可以避免因错误的充放电方法而导致的安全问题。
蓄电池安装及充放电施工方案
×××110kV升压站工程蓄电池安装及充放电施工方案×××施工项目部20××年9月批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日目录目录 (3)1 项目概况 (4)1.1项目简介 (4)1.2主要工程量 (4)1.3项目施工特点 (4)2 编制依据及引用标准 (4)3 项目进度控制计划 (5)4 施工条件及人员机具配置 (5)4.1安装前必须具备的条件和准备 (5)4.2作业人员及资质要求 (6)4.3作业机械、工器具配置 (6)5 本项目需要的设备、材料需求计划 (7)6 作业流程及方法 (7)6.1作业流程图 (7)6.2作业方法和要求 (7)7 质量目标、要求和质量验评范围 (11)7.1质量目标 (11)7.2质量要求 (11)7.3质量验评范围 (12)8安全文明施工 (12)8.1安全施工技术措施 (12)9 成本控制措施 (13)附表1：危险/危害因素及其控制措施一览表 (14)附表2：环境因素及控制措施一览表 (16)×××110kV升压站工程蓄电池安装及充放电施工方案1 项目概况1.1项目简介×××110kV升压站直流系统蓄电池组选用深圳奥特迅电力设备股份有限公司产品。
装设两组230V固定阀控密封式铅酸蓄电池，型号为GZDW-2×80A/230V300AH/2V，为机组直流控制负荷供电。
此电池具有体积小、重量轻、不溢酸、不污染环境、不腐蚀设备等，另外此蓄电池还具有内阻低、自放电小、耐过充过放等特点，既可浮充使用，又可循环使用，安全可靠、使用寿命长。
1.2主要工程量1.2.1蓄电池台架安装1.2.2蓄电池安装 GZDW-2×80A/230V300AH/2V 104只×2（2组）；1.2.3蓄电池组充放电1.3项目施工特点230V蓄电池为300AH，采用双极柱双并联的方式组成，三层组架卧式安装，三层电池架共两组208只。
蓄电池充放电的方法
蓄电池充放电的方法：
蓄电池是一种储存电能的装置，通过将电荷存储在其内部化学反应中实现。
为了保持蓄电池的良好性能和寿命，必须正确地进行充电和放电。
以下是蓄电池充放电的方法：
1.充电方法
蓄电池充电方法有恒流充电和恒压充电两种。
•恒流充电
恒流充电是在充电过程中，通过限制充电电流大小，保持电池的电流输入不变，直到电池电压达到所需的充电电压为止。
这种方法适用于需要快速充电的场合，例如车载电池。
•恒压充电
恒压充电是在充电过程中，将电池电压限制在一定值范围内，保持电压输出不变，直到电池内部化学反应完全完成。
这种方法适用于需要慢充的场合，例如家用UPS电池。
2.放电方法
蓄电池的放电方法有常规放电和深度放电两种。
•常规放电
常规放电是将电池放电到预定的电压水平，通常是电池额定电压的80％左右，以保证电池寿命。
这种方法适用于一般用途的电池，例如手持电池。
•深度放电
深度放电是将电池放电到更低的电压水平，通常是电池额定电压的50％左右，以充分释放电池内的电荷，并且通常需要特殊的设备和程序来执行。
这种方法适用于需要高能量密度和长周期使用的电池，例如太阳能和风能系统中使用的蓄电池。
值得注意的是，对于一些类型的蓄电池，深度放电可能会损害电池的性能和寿命。
在进行充放电操作之前，需要对蓄电池进行检查，确保电池表面清洁，连接线牢固，并且电池内部没有损坏或漏液的情况。
蓄电池组充放电方法资料
蓄电池组拆装、充放电方法与频次一、蓄电池测试规范根据厂家的建议，每半年做一次充放电试验。
每组蓄电池的电压范围为180V到250V之间。
每块蓄电池的电压范围为1.8V到2.5V之间。
二、更换蓄电池的方法1、直流系统第一组蓄电池更换方法1)确认1#整流器输出开关1QS1在“至1#蓄电池位置”，1段母联开关1QS2在“至1#蓄电池位置”，2#整流器输出开关2QS1在“至2#蓄电池位置”，2段母联开关2QS2在“至2#蓄电池位置”；2)将1#整流器输出开关1QS1开关打至“至1段母线”位置，将1段母联开关1QS2打至“至2段母线”；3)将熔断信号器断开；4)将电池组1熔断器1FU3保险和1FU4断开；5)将蓄电池室直流系统第一组蓄电池正负极接线解开；6)将需要更换的电池间的连接片取下，拆除电池监测模块的信号线，取出电池；7)新电池保持间距安装连接片，紧固信号线前确认信号线位置正确；8)紧固螺丝；9)将充电接线端接入蓄电池组。
2、直流系统第二组蓄电池更换方法1)确认1#整流器输出开关1QS1在“至1#蓄电池位置”，1段母联开关1QS2在“至1#蓄电池位置”，2#整流器输出开关2QS1在“至2#蓄电池位置”，2段母联开关2QS2在“至2#蓄电池位置”；2)将2#整流器输出开关2QS1开关打至“至2段母线”位置，将2段母联开关2QS2打至“至1段母线”；3)将熔断信号器断开；4)将电池组2熔断器2FU3保险和2FU4断开；5)将蓄电池室直流系统第二组蓄电池正负极接线解开；6)将需要更换的电池间的连接片取下，拆除电池监测模块的信号线，取出电池；7)新电池保持间距安装连接片，紧固信号线前确认信号线位置正确；8)紧固螺丝；9)将充电接线端接入蓄电池组。
三、充电的方法1、直流系统第一组蓄电池充电方法1）确认1#整流器输出开关1QS1在“至1#蓄电池位置”，1段母联开关1QS2在“至1#蓄电池位置”，2#整流器输出开关2QS1在“至2#蓄电池位置”，2段母联开关2QS2在“至2#蓄电池位置”；2）将1#整流器输出开关1QS1打到至1段母线;3）将1段母联开关1QS2开关打至“至2段母线”位置;4）将1#整流器输出开关1QS1打到至“1#蓄电池位置”进行充电，每小时记录一次电压（参考附表1）,10小时后充电结束；5）将1#整流器输出开关1QS1打到“至1段母线”；6）将1段母联开关1QS2打至“至1#蓄电池位置”;7）将1#整流器输出开关1QS1打到“1#蓄电池位置”，恢复蓄电池1段正常运行。
蓄电池充放电试验方案
蓄电池检查试验方案一、目的为延长蓄电池使用寿命，确保电源类设备处于最佳运行状态，需对蓄电池组进行充放电试验，为保证检查试验过程中的人员分工明确、安全风险可控、试验方法规范，特制定本方案。
二、组织与职责（一）组织管理组组长:1.协调蓄电池检查试验的整体统筹与实施。
2.监管各小组的履职情况。
副组长：1.配合组长监管蓄电池检查试验工作的开展与实施。
2.配合组长监管各小组的履职情况。
安全负责人：1.全面监管蓄电池检查试验工作当中的票证、倒闸操作以及安全交底工作，一经发现违规行为，立即叫停改造工作。
技术负责人：1.负责监管蓄电池检查试验期间运行方式调整。
2.负责蓄电池检查试验期间提供相关的技术支持。
（二）现场实施组组长：成员：三、编写依据1.GB 50172-1992电气安装工程蓄电池施工及验收规范2.DL/T 5044-1995火力发电厂.变电所直流系统设计技术规程3.DL/T 724-2000电力系统用蓄电池直流电源装置运行与维护技术规程四、工作范围UPS、EPS、直流屏装置蓄电池组。
五、工作前的准备- 1 -1.方案学习1.1组长负责对所有改造人员进行方案的学习培训，并进行签字确认。
1.2各小组组长负责对自己的成员进行方案的分解落实。
1.3安全负责人对所有人进行安全交底及措施的落实情况。
2.材料及工器具准备六、工作项目及内容1.按下表检查蓄电池型号及参数。
蓄电池型号及参数记录表- 2 -2.外观及接线检查逐个目测检查蓄电池外观，不应有变形、污迹，蓄电池间连接可靠、无锈蚀。
检查项目和结果满足下表要求。
蓄电池外观及接线检查项目确认表3.蓄电池运行环境检查蓄电池运行环境检查记录表- 3 -4.放电前的运行方式检查4.1作业前，工作负责人将相关风险以“风险告警单”形式告知工艺及仪表，在工艺及仪表签字确认后方可开始作业。
4.2设备交流输入电源为双电源的，先验证双电源切换正常。
4.3对照图纸，核实隔离措施，确认装置运行正常，且无其他工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蓄电池组充放电方案
我公司使用GFM-1200型阀控式密封铅酸蓄电池组两组，各103只，容量为1200Ah。
运行至今已经超过一年，须进行充放电试验，目的是检验蓄电池组的容量及单只电池的健康状态。
一、试验方式
试验采用离线式试验，放电采用10h率进行放电，即120A放电电流；为保证蓄电池不受损伤，可以115A电流进行放电。
充电时采用10h率进行充电，即120A充电电流，当充电电流接近0A时，即可带负荷运行。
容量折算为25℃时标准容量。
充电时将均充电压设定为232.96V或将自动均充设定为“否”。
两组电池各充放电一次。
二、放电试验应具备的条件
1、将1QS1切换至I段母线；
2、将1QS2切换至II段母线，然后断开1QS1；
3、确认3QS1在断开状态；
4、确认1QF4、2QF4均处于断开位置；
5、确认蓄电池放电屏内交流及直流开关处于断开位置；
6、确认公用段放电屏放电开关处于断开位置。
三、放电试验步骤
1、检查蓄电池连接铜排连接牢固；
2、合上公用段放电屏放电开关；
3、测量放电屏内交流电相序为正相序；
4、合上1QF4空开；
5、测量放电屏内直流电正负接线无误；
6、合上放电屏内直流开关并核对参数正确；
7、确认上述操作后合上交流开关开始进行放电；
8、放电初期，1h测量一次单只电池端电压，末期随时测量单只电池端电压；
9、放电过程中，若任何一只电池端电压低于1.8V，即中止放电；
10、当直流输入电压达到190V时，或时间到10h时，装置会发出报警，若直流电压低于保护值185V时，保护装置自动停机；
11、放电终止后，静止2h，开始进行充电。
12、放电时做好记录。
四、充电步骤
1、断开放电屏内交流开关和直流开关；
2、断开1QF4开关；
3、确认I组整流模块交流输入电源处于断开位置；
4、将1QS1切至I组蓄电池位置；
5、投入I组整流模块交流输入电源；
6、充电采取恒流限压方式充电。
7、充电电流接近0A时即可切为正常运行方式。
