色坐标的表示及测试方法

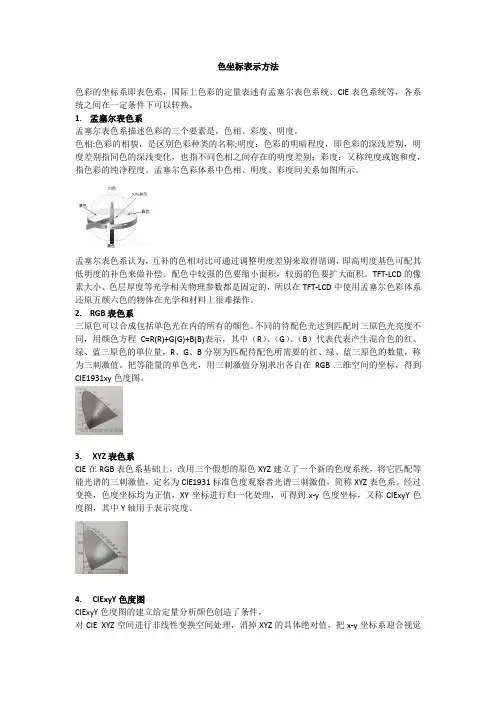

色坐标表示方法

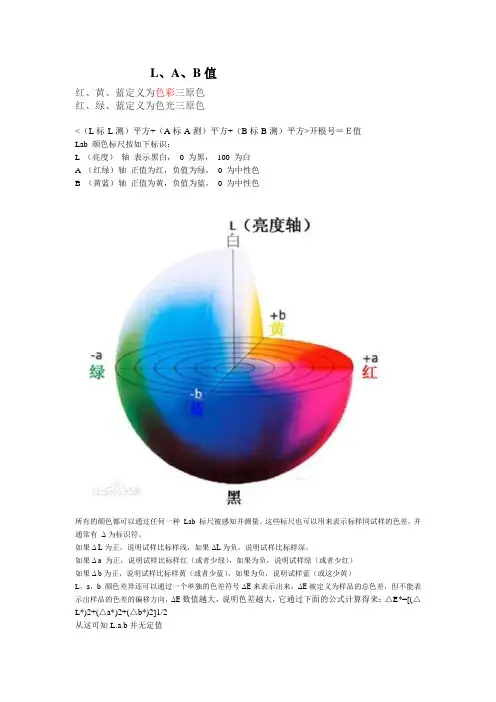

色彩的坐标系即表色系，国际上色彩的定量表述有孟塞尔表色系统、CIE表色系统等，各系统之间在一定条件下可以转换。

1.孟塞尔表色系

孟塞尔表色系描述色彩的三个要素是，色相、彩度、明度。

色相:色彩的相貌，是区别色彩种类的名称;明度：色彩的明暗程度，即色彩的深浅差别，明度差别指同色的深浅变化，也指不同色相之间存在的明度差别；彩度：又称纯度或饱和度，指色彩的纯净程度。孟塞尔色彩体系中色相、明度、彩度间关系如图所示。

孟塞尔表色系认为，互补的色相对比可通过调整明度差别来取得谐调，即高明度基色可配其低明度的补色来做补偿。配色中较强的色要缩小面积，较弱的色要扩大面积。TFT-LCD的像素大小、色层厚度等光学相关物理参数都是固定的，所以在TFT-LCD中使用孟塞尔色彩体系还原五颜六色的物体在光学和材料上很难操作。

2.RGB表色系

三原色可以合成包括单色光在内的所有的颜色。不同的待配色光达到匹配时三原色光亮度不同，用颜色方程C=R(R)+G(G)+B(B)表示，其中（R）、（G）、（B）代表代表产生混合色的红、绿、蓝三原色的单位量，R、G、B分别为匹配待配色所需要的红、绿、蓝三原色的数量，称为三刺激值。把等能量的单色光，用三刺激值分别求出各自在RGB三维空间的坐标，得到CIE1931xy色度图。

3. XYZ表色系

CIE在RGB表色系基础上，改用三个假想的原色XYZ建立了一个新的色度系统，将它匹配等能光谱的三刺激值，定名为CIE1931标准色度观察者光谱三刺激值，简称XYZ表色系。经过变换，色度坐标均为正值，XY坐标进行归一化处理，可得到x-y色度坐标，又称CIExyY色度图，其中Y轴用于表示亮度。

4. CIExyY色度图

CIExyY色度图的建立给定量分析颜色创造了条件，

对CIE XYZ空间进行非线性变换空间处理，消掉XYZ的具体绝对值，把x-y坐标系迎合视觉

需要修正为u-v坐标系，形成CIE LUV色度图。

建立表色系（色坐标）后，光源的颜色就可以用色空间上的某一点表示出来。

5. 测试仪器

CA310即是色彩分析仪，是柯尼卡美能达公司新一代产品，支持LED背光显示器主要适用于：色坐标测量Gamma测量Flicker测量等

测量步骤：

(1)根据需要设置选项

(2)执行校零

将探头指向环转至0-CAL 位置

将探头置于待测区域的上方

显示器上按下0-CAL键

数字显示屏部分的Lv显示为“000”，校准完毕

(3)将探头平放在显示器上，开始测量

(4)锁定测量值
