压实度检测试验作业指导书

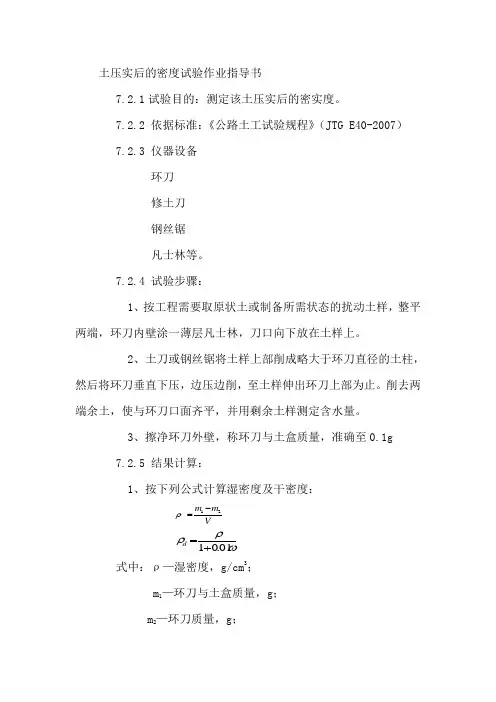

土压实后的密度试验作业指导书
2、土刀或钢丝锯将土样上部削成略大于环刀直径的土柱，
然后将环刀垂直下压，边压边削，至土样伸出环刀上部为止。削去两
端余土，使与环刀口面齐平，并用剩余土样测定含水量。
3、擦净环刀外壁，称环刀与土盒质量，准确至 0.1g
7.2.5 结果计算：
1、按下列公式计算湿密度及干密度：
m1 m2 V
d
10.01
m2—灌砂筒下部圆锥体内砂的平均质量，g； m4、 m4’—灌砂入试洞后，筒剩余砂的质量，g； （m5—m6）-灌砂筒下部圆锥体内及基板的粗糙表面间砂
的总质量
2、按下式计算试验地点土的湿密度 g/cm3
mt mb
s
mt ---试洞中取出的全部土样的质量，
mb ------填满试洞所需砂的质量
ρs--量砂的密度
3、从挖出的全部试样中取有代表性的样品，放入铝盒中， 测定其含水量ω。样品数量：对于细粒土，不少于 100g；对于粗粒 土，不少于 500g。
4、将基板安放在试洞上，将灌砂筒安放在基板中间（储砂 筒内放满砂至恒量 m1），使灌砂筒的下口对准基板的中孔及试洞。打 开灌砂筒开关，让砂流入试洞内。关闭开关。仔细取走灌砂筒，称量 筒内剩余砂的质量 m4，准确至 1g。
式中：ρ—湿密度，g/cm3；
m1—环刀与土盒质量，g；
m2—环刀质量，g；
V—环刀体积，cm3； ρ天—干密度，g/cm3； ω—含水量，%。 7.2.6 密度试验--灌砂法 7.2.7 试验目的：测定该土压实后的密实度。 7.2.8 依据标准：《公路土工试验规程》（JTG E40-2007） 7.2.9 仪器设备 灌砂筒： 基板 台秤 7.2.10 仪器标定： 1、确定灌砂筒下部圆锥体内砂的质量，其步骤如下： 1.1、在储砂筒内装满砂。筒内砂的高度与筒顶的距离不 超过 15mm。称筒内砂的质量 m1，准确至 1g。每次标定及而后的试验 都维持这个质量不变。 1.2、将开关打开，让砂流出，并使流出砂的体积与工地 所挖试洞的体积相当（或等于标定罐的容积）。然后关上开关，并称 量筒内砂的质量 m5，准确至 1g。 1.3、将灌砂筒放在玻璃板上。打开开关，让砂流出，直 到筒内砂不再下流时，关上开关，并细心地取走灌砂筒。 1.4、收集并称量留在玻璃板上的砂或称量筒 内的砂， 准确至 1g。玻璃板上的砂就是填满灌砂筒下部圆锥体的砂。
路基压实度测定方法与及其操作规程
路基压实度测定方法与及其操作规程灌砂法1 目的和适用范围1.1 本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。
1.2 用挖坑灌砂法测定密度和压实度时，应符合下列规定：（1）当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试。
（2）当集料的最大粒径等于或大于13.2mm，但不大于31.5mm，测定层的厚度不超过200mm时，应用φ150mm 的大型灌砂筒测试。
2 仪具与材料技术要求本试验需要下列仪具与材料：（1）灌砂筒：有大小两种，根据需要采用。
型式和主要尺寸见图1及表1。
当尺寸与表中不一致，但不影响使用时，亦可使用。
储砂筒筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。
在储砂筒筒底与漏斗顶端铁板之间设有开关。
开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。
图1 灌砂筒和标定罐（尺寸单位：mm）（2）金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。
（3）基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。
（4）玻璃板：边长约500--600mm的方形板。
（5）试样盘：小筒挖出的试样可用饭盒存放。
大筒挖出的试样可用300mm×500mm×400mm的搪瓷盘存放。
（6）天平或台秤：称量10--15kg，感量不大于1g。
用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。
（7）含水量测定器具：如铝盒、烘箱等。
（8）量砂：粒径0.3～0.6mm清洁干燥的砂，约20－40kg，使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。
（9）盛砂的容器：塑料桶等。
压实度检测步骤范文
压实度检测步骤范文
步骤一：准备工作
步骤二：采集样品
采集不同位置的土壤或填料样品，以代表整个施工区域的特征。
确保样品采集的数量充足，并且从不同深度采集样品，以获得更准确的结果。
采集样品时，应注意避免污染或混入不同类型的土壤或填料。
步骤三：准备样品
将采集到的土壤或填料样品进行干燥处理，并移除其中的杂质。
将样品通过筛网进行筛分，以去除过大或过小的颗粒。
确保样品准备的过程中不会对样品产生任何改变。
步骤四：测试压实度
使用压实度计或压实度测试机对样品进行测试。
首先，将样品放入测试装置中，然后施加适当的压力，进行压实。
在这个过程中，要确保施加的压力符合设计要求，并进行标定。
然后，记录每个样品的压实度值，并进行分析。
步骤五：分析数据
根据测试结果，进行压实度数据的分析。
可以使用统计学方法对数据进行处理，计算平均值、标准差等，并绘制统计图表。
通过分析数据，可以评估整个施工区域的压实度情况，并检测是否存在不合格的区域。
步骤六：评估结果
根据分析的数据和测试结果，评估施工区域的压实度情况。
根据设计要求和规范，判断是否满足要求。
如果发现不合格的区域，需要采取相应的修正措施，重新进行压实，直到达到合格标准为止。
步骤七：报告
将压实度检测结果整理成报告，并提供给相关的工程师、设计师和项目负责人。
报告应包括样品采集的位置、测试过程中使用的方法和设备、压实度数据的详细信息以及分析结果。
报告还应指出不合格区域，并提出相应的建议和改进措施。
压实度检测完整版
请在此输入您的标题
• 首先掏挖试验用的坑，就按照托盘中间的圆圈向下，尽 量垂直，或者稍稍突出一点，千万别向外掏的上边小下 边大，因为那样很容易造成0cm的标准深度.
请在此输入您的标题
• 千万记得，掏出来的土块一点都不能丢掉，要全部装到 袋子里
请在此输入您的标题
• 要把掏出来的土块称重量，现在都使用的电子天平，这 个重量务必要记录在表格上，这可是内业计算的依据
（3）试验步骤
①在试验地点，选一块平坦表面，并将其清扫干净， 其面积不得小于基板面积。
②将基板放在平坦表面上。当表面的粗糙度较大时， 则将盛有量砂的灌砂筒放在基板中间的圆孔上，将灌砂筒 的开关打开，让砂流入基板的中孔内，直到储砂筒内的砂 不再下流时关闭开关。取下灌砂筒，并称量筒内砂的质量 m6，准确至1g。当需要检测厚度时，应先测量厚度后再进 行这一步骤。 ③取走基板，并将留在试验地点的量砂收回，重新将 表面清扫干净。
一 目材料的密度及压实度。 • 2 本方法适用于测定细粒土及无机结合料稳定 细粒土的密度。但对无机结合料稳定细粒土，其 龄期不宜超过2d，宜用于施工过程中的压实度 检验。
二 仪具与材料
• 本试验需要下列仪具与材料； • 1 人工取土器，包括环刀、环 盖、定向筒和击实锤系统（导 杆、落锤、手柄）。环刀内径 6～8cm，高2～3cm，壁厚 1.5～2mm。 • 2 电动取土器：由底座、行走 轮、立柱、齿轮箱、升降机构、 取芯头等组成。 • 3 天平：感量0.1g（用于取芯 头内径小于 70mm样品的称 量），或1.0g（用于取芯头内 径 100mm样品的称量）。 • 4 其它；镐、小铁锹、修土刀、 毛刷、直尺、钢丝锯、凡士林、 木板及测定含水量设备等。
一 路基土的最大干密度和 最佳含水量的确定方法 1 击实法 2 振动台法 最大干密度是指在标准击实曲线（驼峰 曲线）上最大的干密度值，该值对应的含 水量即为最佳含水量。
路基压实度作业指导书
路基压实度作业指导书一、概述路基压实度是指路基填筑过程中土壤的密实程度，是确保道路稳定耐久的重要参数。
本作业指导书旨在向工作人员提供正确的路基压实度作业指导，以确保工程质量和提高工作效率。
二、作业前准备1. 设备准备：- 压路机：选择合适的压路机型号，确保其性能良好，维护工作及时。
- 压实度检测仪器：如动力套圈法、静碾法等，根据工程需要选择合适的检测方法。
- 其他辅助设备和工具：如测量仪器、标志牌等。
2. 工作人员准备：- 确保作业人员具备相关资质和技能要求。
- 分配好作业人员的职责和任务，并做好相应培训。
三、作业步骤1. 路基处理：- 在进行压实作业前，需确保路基填筑达到设计要求。
- 清理路基上的杂物和积水，确保路基表面平整。
2. 压路机操作：- 根据工程要求，选择合适的振动频率和振动幅度。
- 采用适当的行驶速度，保持平稳的行驶轨迹。
- 在压实过程中，要做好交替轧实，确保土壤均匀受力。
3. 压实度检测：- 在路基压实作业中，要定期进行压实度检测，以确保达到设计要求。
- 根据检测结果，调整压路机的振动方式和行驶速度，以获得更好的压实效果。
四、安全注意事项1. 全面落实安全措施，保护作业人员的人身安全。
2. 注意周围环境，防止对周边建筑和设施造成破坏。
3. 定期维护和检修压路机，确保其正常运行和安全性能。
4. 进行作业时，要与其他施工机械和人员保持一定的安全距离。
五、常见问题及解决对策1. 压实度不达标：- 检查压路机是否正常工作，及时维修或更换故障部件。
- 调整振动频率和振动幅度，保证均匀的压实效果。
2. 路基表面损坏：- 注意路基表面是否平整，是否有明显凹陷或裂缝。
- 如有损坏，及时修复，确保路基质量。
六、总结本作业指导书详细介绍了路基压实度作业的具体步骤和注意事项，以及常见问题的解决对策。
在实际工作中，工作人员应严格按照指导书的要求进行作业，确保道路的质量和稳定性。
只有通过科学规范的压实作业，我们才能建设出安全、高效、耐久的道路网络。
钻芯法测定沥青面层压实度试验方法作业指导书
钻芯法测定沥青面层压实度试验方法作业指导书（T0924－95）3.4.1目的和适用范围压实沥青混合料面层的施工压实度是指按规定方法采取的混合料试样的毛体积密度与标准密度之比，以百分率表示。
本方法适用于检验从压实的沥青路面上钻取的沥青混合料芯样试件的密度，以评定沥青面层的施工压实度。
3.4.2仪具与材料本试验需要下列仪具与材料：（1）路面取芯钻机。
（2）天平：感量不大于0.1g。
（3）溢流水槽。
（4）吊篮（5）石蜡。
（6）其它：卡尺、毛刷、小勺、取样袋（容器）、电风扇。
3.4.3方法与步骤1 钻取芯样按本规程T0901“路面钻孔及切割取样方法”钻取路面芯样，芯样直径不宜小于∮100mm。
当一次钻孔取得的芯样包含有不同层位的沥青混合料时，应根据结构组合情况用切割机将芯样沿各层结合面锯开分层进行测定。
2 测定试件密度（1）将钻取的试件在水中用毛刷轻轻刷粘附的粉尘。
如试件边角有浮松颗粒，应仔细清除。
（2）将试件晾干或用电风扇吹干不少于24h,直至恒重。
（3）按现行《公路工程沥青及沥青混合料试验规程(JTJ052-93)》的沥青混合料试件密度试验方法测定试件的视密度或毛体积密度ρs。
当试件的吸水率小于2%时，采用水中重法或表干法测定；当吸水率大于2%时，用蜡封法测定；对空隙率很大的透水性混合料及开级配混合料用体积法测定。
根据现行的《公路沥青路面施工技术规范(JTJ032-94)》的规定，确定计算压实度的标准密度。
3.4.4 计算1 当计算压实度的沥青混合料的标准密度采用马歇尔击实试件成型密度或试验路段钻孔取样密度时，沥青面层的压实度按式(6.4.4-1)计算：K=ρs/ρ0×100 (6.4.4-1)式中：K--沥青面层的压实度(%)ρs--沥青混合料芯样试件的视密度或体积密度(g/cm3)ρ0--沥青混合料的标准密度(g/cm3)。
2 由沥青混合料实测最大密度计算压实度时，应按式(6.4.4-2)进行空隙率折算，作为标准密度，再按式(6.4.4-1)计算压实度：ρ0=ρt×((100-∨∨)/100) (6.4.4-2)式中：ρt--沥青混合料的实测最大密度(g/cm3)ρ0--沥青混合料的标准密度(g/cm3)∨∨--试件的空隙率(%)。
环刀法检测压实度作业指导书
T0923-1995环刀法检测路基路面压实度作业指导书一目的和适用范围及标准1 本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。
2 本方法适用于测定细粒土及无机结合料稳定细粒土的密度。
但对无机结合料稳定细粒土，其龄期不宜超过2d，宜用于施工过程中的压实度检验。
二仪具与材料本试验需要下列仪具与材料；1 人工取土器，包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。
环刀内径6～8cm，高2～3cm，壁厚1.5～2mm。
2 电动取土器：由底座、行走轮、立柱、齿轮箱、升降机构、取芯头等组成。
3 天平：感量0.1g（用于取芯头内径小于 70mm样品的称量），或1.0g（用于取芯头内径 100mm样品的称量）。
4 其它；镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。
三方法与步骤1 按有关试验方法对检测试样用同种材料进行击实试验，得到最大干密度ρc及最佳含水量。
2 用人工取土器测定粘性土及无机结合料稳定细粒土密度的步骤：（1）擦净环刀，称取环刀质量m2，准确至0.1g。
（2）在试验地点，将面积约30cm×30cm的地面清扫干净，并将压实层铲去表面浮动及不平整的部分，达一定深度，使环刀打下后，能达到要求的取土深度但不得将下层扰动。
（3）将定向筒钉固定于铲平的地面上，顺次将环刀、环盖放入定向筒内与地面垂直。
（4）将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。
（5）去掉击实锤和定向筒，用镐将环刀及试样挖出。
（6）轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止。
（7）擦净环刀外壁，用天平称取出环刀及试样合计质量m1，准确至0.1g。
（8）自环刀中取出试样，取具有代表性的试样，测定其含水率ω。
3 用人工取土器测定砂性土或砂层密度时的步骤：（1）如果为湿润的砂土，试验时不需使用击实锤和定向筒。
在铲平的地面上细心挖出一个直径较环刀外径略大的砂土柱。
压实度试验作业指导书
1.5.1按式1或2计算填满试坑所用的砂质量mb(g):
灌砂时，试坑上放基板时:
Mb=m1－m4－(m5－m6)(1)
灌砂时，试坑上不放基板时，
Mb=m1－mˊ4－m2(2)
式中：Mb----填满试坑的砂的质量(g)；
M1----灌砂前灌砂筒内砂的质量(g)；
M2----灌砂筒下部圆锥体内砂的平均质量(g)；
注：如沥青表面处治或沥青贯入式结构类材料，则省去测定含水量步骤。
湖南亚柏技术管理咨询有限公司作业文件
文件编号：
压实度试验作业指导书
第1页共2页
第1版第0次修订
颁布日期：2011年月日
1.4.6将基板安放在试坑上，将灌砂筒安放在基板中间(储砂筒内放满砂到要求质量m1)，使灌砂筒的下口对准基板的中孔及试洞。打开灌砂筒的开关，让砂流入试坑中。在此期间，应注意勿碰动灌砂筒。直到储砂筒内的砂不再下流时，关闭开关。仔细取走灌砂筒，并称量剩余砂的质量(m4)准确至1g。
三、检验评定依据:
JTG E40-2007《公路土工试验规程》
四、仪器设备
本试验需要下列仪器设备
1.2.1灌砂筒：有大小两种，为一金属圆筒(可用镀锌铁皮制作)有大小两种，上部储砂筒小筒容积为2120cm3，大筒容积为4600cm3，筒底中心有一个圆孔。下部装一倒置的圆锥形漏斗，漏斗上端开口，直径与储砂筒的圆孔相同，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏头上开口相接。自储砂筒筒底与漏斗顶端铁板之间设有开关。开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。
2012年试验检测作业指导书
土的含水量试验（烘干法）作业指导书取代表土样1取代表土样2称重放入烘箱中烘干至恒重量称算计压实度试验（环刀法、灌砂法）作业指导书土的界限含水量（液塑限联合测定法）作业指导书结果整理击实作业指导书无机结合料稳定土无侧限抗压强度作业指导书含度整理、计算集料作业指导书集料吸水率作业指导书24h取试样浸水测饱和面干试样质量测烘干后试样质量记录并计算复、审核、盖章出发水泥或石灰稳定土中水泥或石灰剂量测定作业指导书％氯600ml10取其中一份试样，加入分4化铵溶液，搅拌3分钟后放置烧杯内钟，将上部清液转至300ml放入10ml用移液管吸取上层悬浮液三角瓶内，并加入200ml50ml1.8％氢氧化钠，再加入二滴钙红指示剂用EDTA二钠标准液滴定到纯蓝色为终点，记录EDTA二钠耗量对其他几份试样以同样步骤进行测定以水泥或石灰剂量（％）为横坐标，EDTA耗量为纵坐标绘制标准曲线根据标准曲线，确定混合料的水泥或石灰剂量水泥砼抗折作业指导书水泥砼抗压作业指导书砂浆抗压作业指导书抗压试件准备（6块）与试验机下压板中心对准，开机，使上、下压板接触面均衡受压，加荷速度为0.5～1.5KN/秒（砂浆强度≤5Mpa 时取下限，＞5Mpa时取上限）以六个试件的算术平均值作当六个试件的最大值或最小值与平均值的差超过20％时，值强抗件组为该试的压度以中间四个试件值度强压抗的件试组该为作值均平的集料与沥青粘附性作业指导书沥青针入度作业指导书沥青延度作业指导书个沥青软化点作业指导书马歇尔稳定度作业指导书置下头立加速55mm/mi沥青密度作业指导书沥青含量作业指导书（离心分离法）备准试样集料毛体积密度作业指导书弯沉试验（贝克曼梁法）作业指导书路面构造深度试验（手工铺砂法）作业指导书计算路表构造深度平整度试验（3m直尺法）作业指导书选择测点水泥混凝土回弹作业指导书集料的坚固性试验配制溶液、准备试样粗集料软弱颗粒作业指导书将试样风干细集料轻物质作业指导书试样准备细集料云母含量作业指导书准备试样准备试样50g粗、细集料有机物含量作业指导书。
环刀法测定压实度作业指导书资料讲解
环刀法测定压实度作业指导书一、依据本指导书依据《土工试验标准》(GBJ123-88)编制。
二、目的及适用范围本方法在施工现场用环刀法测定坝基的密度及压实度，本方法适用于细粒土及无机结合料稳定细粒土的密度，且宜用于施工过程中的压实度试验。
三、仪器与材料（１）人工取土器：环刀、环盖、定向筒、击实锤系统；（２）环刀内径：６－８cm，高５cm，壁厚１.５－２mm;（３）天平：感量０.１g；（４）其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝绳、凡士林、木板、测定含水量设备。
四、方法与步骤１、按有关试验方法对检测试样用同种材料进行击实试验，得到最大干密度（Ｐc）及最佳含水量。
２、用人工取土器测定粘性土密度的步骤：（１）擦干净环刀，称取环刀质量（Ｍ2），准确到０.１g；（２）在试验地点，将面积约３０cmＸ３０cm的地面清扫干净，并将压实层铲去表面浮动及不平整部分，达一定深度，使环刀打下后，能达到取土要求的取土深度，但不得将下层挠动。
（３）将定向筒齿钉固定于铲平的地面上，顺次将环刀、环盖放入定向筒内，与地面垂直；（４）将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环刀顶面与定向筒上口齐平为止；（５）取掉击实锤和定向筒，用镐将环刀及试样挖出；（６）轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止；（７）擦净环刀外壁，用天平称取出环刀及试样合计质量（Ｍ１），准确至０.１g；（８）自环刀取出试样，取有代表性的试样，测定其含水量（Ｗ％）；（９）本试验进行两次平行测定，其平行值不得大于０.３g ／cm³,求其算术平均值。
五、计算按下式计算试样的湿密度及干密度：Ｐ＝４Ｘ（Ｍ１-Ｍ2）／πd²hＰd=Ｐ/(1+0.01W)环刀法测定压实度作业指导书WLZ-HYZ-01-2009陕水集团渭河下游临渭左岸堤防2.22km加高培厚工程项目经理部2009年11月10日编制：审核：批准：。
路基连续压实作业指导书
路基连续压实作业指导书一、作业目的为了保证道路施工质量和施工进度，需要对路基进行压实作业。
本次压实作业指导书旨在指导施工人员正确进行路基压实作业，保证施工质量和效率。
二、施工准备1.检查施工机械设备检查压路机的液压、电路、轮胎、刹车等设备是否正常，部分设备需要经过前置工作准备好。
例如，液压系统应经过清洗，干燥，加油等工作准备好；2.施工现场检查检查压实作业现场是否平整、干燥，有无泥浆、水池、凹槽等。
对于大量积水或泥污的地方，需要进行清理；3.工作人员的准备在进行压实作业时，操作人员应该熟悉压路机的所有功能，并且应该遵守所有安全规则。
三、施工步骤1.预测荷载计算在开始压实作业之前，需要预测荷载，这有助于设定良好的压实施工计划。
2.平整路面在进行压实前，应该先平整路面。
如果发现路面凹凸不平，则需要进行挖土、填坑、切割等工作。
切记，压实机不应该从坑洞处通过。
3. 执行压实作业3.1 压路机前进首先，需要确保操作人员已经熟悉了所有操作，然后让压路机前行。
在一条线上前行，为避免伤人，操作人员必须像驾驶汽车一样提前观察、寻找路线。
3.2 压路机背离前进方向有时，需要将路基从两个方向进行压实，此时需要将压路机向与前进方向相反的方向进行背离。
在这种情况下，操作人员应该熟悉背沉前进操作的原理，以确保作业安全顺畅。
3.3 压路机推挖有时，需要将路基挤压到难以达到的位置上，就需要使用到压路机推挖功能。
这是一种应急措施，应仅在特殊情况下使用（如遇到路面凹陷等）。
3.4 压路机造坑当路基上仍有坑洞或隐患时，需要使用压路机造坑填洞，使路面平整。
这个过程需要仔细观察路面，并确保压实均匀。
4. 完成压实作业在进行压实作业时，需要反复前进，以确保压实的均匀性，在路面平整后，压路机离开工地。
四、安全注意事项1.慢行；2.确认现场是否平稳；3.除去障碍物；4.要进行均匀压实；5.必须按照压实计划操作；6.操作人员应该熟悉所有操作规程；7.遵守所有标准安全要求。
钻芯法测定沥青路面压实度试验方法
钻芯法测定沥青路面压实度试验方法1目的与使用范围1.1沥青混合料面层的压实度是按施工规范规定的方法测定的混合料试样的毛体积密度与标准密度之比值，以百分率表示。
1.2本方法适用于检验从压实的沥青路面上钻取的沥青混合料芯样试件的密度，以评定沥青面层的施工压实度。
1仪具与材料技术要求本方法需要下列仪具与材料：1）路面取芯钻机。
2）天平：感量不大于0.1g。
3）水槽。
4）吊篮。
5）石蜡。
6）其他：卡尺、毛刷、小勺、取样袋（容器）、电风扇。
2方法与步骤3.1钻取芯样按本规程“T0901取样方法”钻取路面芯样，芯样直径不宜小于Φ100mm。
当一次钻孔取得的芯样包含有不同层位的沥青混合料时，应根据结构组合情况用切割机将芯样沿。
各层结合面锯开分层进行测定对普通沥青路面，钻孔取样应在路面完全冷却后进行路面宜在第三天以SMA，对改性沥青及通常在第二天取样。
后取样测定试件密度3.2如将钻取的试件在水中用毛刷轻轻刷净黏附的粉尘。
1）应仔细清除。
试件边角有浮松颗粒，直至恒，2) 将试件晾干或用电风扇吹干不少于24h。
重》《按现行公路工程沥青及沥青混合料试验规程3）的沥青混合料试验密度试验方法测定时JTJ-052）（通常情况下采用表干法测定试件的毛体积。
ρ间密度s宜采用蜡封法的试件2%，相对密度；对吸水率大于特0.5%；测定试件的毛体积相对密度对吸水率小于允许采，在施工质量检验时别致密的沥青混合料，。
用水中重法测定表观相对密度．3.3 根据《公路沥青路面施工技术规范》（JTG F40-2004）附录E的规定，确定计算压实度的标准密度。
4 计算4.1 当计算压实度的标准密度采用每天试验室实测的马歇尔击实试件密度或试验路段钻孔取样密度时，沥青面层的压实度按式（T0924-1）计算。
K=100×ρ/ρS O）（T0924-1实度的压部位—沥青面层某一测定—式中：K ）；（%沥青混合料芯样试件的实际密——ρS）；3g/cm（度度密的标准料混沥—ρ—青合O（g/cm）。
压实度检测试验作业指导书
压实度检测试验作业指导书室外试验：压实度试验检测2人，试验用时25-40分钟。
目的和适用范围1.1本方法适用于在现场测定基层(或底基层)、砂石路面及路基土的各种材料压实层的密度和压实度检测。
但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。
1.2用挖坑灌砂法测定密度和压实度时，应符合下列规定：⑴当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm时，宜采用Φ100mm的小型灌砂筒测试。
⑵当集料的最大粒径等于或大于13.2mm，但不大于31.5mm，测定层的厚度不超过200mm,时，应用Φ150mm的大型灌砂筒测试。
2仪具与材料技术要求本方法需要下列仪具与材料：⑴灌砂筒：有大小两种，根据需要采用。
主要尺寸见表T 0921。
当尺寸与表中不一致，但不影响使用时，亦可使用。
上部为储砂筒，筒底中心有一个圆孔。
下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒的圆孔相同，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。
在储砂筒筒底与漏斗顶端铁板之间设有开关。
开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。
⑵金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。
⑶基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。
⑷玻璃板：边长约500~600mm的方形板。
⑸试样盘：小筒挖出的试样可用饭盒存放，大筒挖出的试样可用300mm×500mm×40mm的搪瓷盘存放。
⑹天平或台秤：称量10~15kg，感量不大于1g。
用于含水率测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。
⑺含水率测定器具：如铝盒、烘箱等。
⑻量砂：粒径0.30~0.60mm清洁干燥的砂，约20~40kg。
使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。
⑼盛砂的容器：塑料桶等。
⑽其它：凿子、螺丝刀、铁锤、长把勺、长把小簸箕、毛刷等。
5.4 压实度检测方法：土质路基的压实度试验方法可采用灌砂法。砂性...
5.4 压实度检测方法：土质路基的压实度试验方法可采用灌砂法。
砂性土路基应将表层3cm剥离后再进展检测。
5.5 关键部位分析检测：路基分项工程完工后，对关键段落进展工程钻机取芯。
6.质量验收程序6.1路基工程监理人员在施工现场对正在施工的部位或工序进展全过程质量的监视活动，发现问题及时下达指令。
以便减少质量缺陷的发生，保证工程的质量和进度。
对隐蔽工程、工序间交接检查验收，对重点部位执行旁站监理制度，保证在整个施工过程控制好关键部位的施工。
6.1.3各标段在自检合格后申请监理验收，监理工程师进展书面和现场质量检查。
不允许仅凭经历、目测或感观评价其质量。
在关键部位施工过程中，由监理人员在现场进展监视。
6.1.6未经监理批准开工申请的单位不能开工，未经监理签认的工序不得隐蔽，未经监理签证的不得进展下一工序作业。
监理工程师应充分利用指令性文件，对任何事项依据合同标准发出书面指示，并催促各标段严格遵守与执行监理工程师的书面指令。
7.强制性要求—4—路基施工作业指导书1.总则1.1制定目的：为确保公路路基的施工质量，标准路基施工作业程序，提高施工质量标准，保证工程工期与施工进度，特制定本作业指导书。
1.2适用范围：本作业指导书适用于京加公路讷河至嫩江段公路建立工程。
1.3解释权限：解释权归国道G111线工程建立指挥部。
2.工期目标：2.1基底下处理：2007年完成100%，回填完毕。
2.2路基填筑：①2007年完成30%以上，即每个标段8万m3以上〔不含下处理〕。
②2021年5月31日前完成60%以上，6月30日前完成90%以上，7月31日前完成100%。
③路基成型的时间：2007年全线上土两层以上。
2021年5月31日前成型20%，6月30日前成型50%。
④挖方的完成时间：2007年除A14标完成60%以上之外，其它标段均完成100%，A14标于2021年5月完成100%。
3.质量目标：到达本作业指导书规定的质量标准。
压实度试验记录
压实度试验记录实验目的：1.了解土壤松散状态下的压实度；2.掌握灌砂法测定土壤压实度的操作方法；3.分析土壤的工程性质。
实验设备：1.压实度试验仪；2.圆筒；3.压滤器；4.天平；5.计时器；6.试样顶面直径为50mm、底面直径为100mm的莫氏圆模。
实验材料：1.试样土（经过筛分处理的细砂）；2.清水。
实验步骤：1.将试样土通过目数为0.075mm的筛网进行筛分；2.将筛分过的试样土放在试验台上，用手指轻轻压实以排除气泡；3.在实验台上放置一个圆筒，内径不小于试样的直径；4.用清水将圆筒填满，然后将清水倒入压实度试验仪中；5.将压实度试验仪上的压滤器装好；6.使用天平将试样的质量称取；7.将试样放入圆筒内，顶面与清水平齐，然后用搅拌子在表面轻轻振动试样土，排除气泡；8.将压实度试验仪连接电源并启动，设定试验时间；9.启动计时器，开始试验；10.等待试验结束后，关闭压实度试验仪，断开电源；11.取出试样，用净重（试样+试样盘-试样盘盖）减去试样的原始质量，得到试样的排水后质量；12.计算压实度，并记录实验数据。
实验数据记录：试验设备及试验条件：试验时间：试样装填质量：试样排水后质量：试验结果计算：1.计算试样的干容重：干容重=试样质量/试样所占体积；2.计算试样的最大排水比：最大排水比=（试样排水后质量-试样干容重）/试样干容重；3.根据试验结果，查阅相应的土壤压实度表，找到对应的压实度值。
实验结论：根据实验结果计算得到的压实度值，可以得出试样土的压实度。
通过对比不同试验条件下的压实度值，可以分析土壤的工程性质及适用性。
2012年试验检测作业指导书.
土的含水量试验（烘干法）作业指导书
压实度试验（环刀法、灌砂法）作业指导书
土的界限含水量
（液塑限联合测定法）作业指导书
击实作业指导书
无机结合料稳定土
无侧限抗压强度作业指导书
集料作业指导书
集料吸水率作业指导书
水泥或石灰稳定土中水泥或石灰剂量测定作业指导书
根据标准曲线，确定混合料的水泥或石灰剂量
水泥砼抗折作业指导书
水泥砼抗压作业指导书
砂浆抗压作业指导书
集料与沥青粘附性作业指导书
沥青针入度作业指导书
沥青延度作业指导书
沥青软化点作业指导书
马歇尔稳定度作业指导书
沥青密度作业指导书
沥青含量作业指导书（离心分离法）
集料毛体积密度作业指导书
弯沉试验（贝克曼梁法）作业指导书
路面构造深度试验（手工铺砂法）作业指导书
平整度试验（3m直尺法）作业指导书
水泥混凝土回弹作业指导书
集料的坚固性试验
粗集料软弱颗粒作业指导书
细集料轻物质作业指导书
细集料云母含量作业指导书
粗、细集料有机物含量作业指导书。
核子仪测定压实度试验方法作业指导书
核子仪测定压实度试验方法作业指导书3.2.1 目的和适用范围本方法适用于现场用核子密度湿度仪以散射法或直接透射法测定路基或路面材料的密度和含水量，并计算施工压实度。
本方法适用于施工质量的现场快速评定，不宜用作仲裁试验或评定验收的依据。
3.2.2仪具与材料本试验需要下列仪具与材料：（1）核子密度湿度仪：符合国家规定的关于健康保护和安全使用标准，密度的测定范围为1.12--2.73g/cm3,测定误差不大于±0.03g/cm3。
含水率测量范围为0--0.64g/cm3,测定误差不大于±0.015g/cm3。
它主要包括下列部件：①γ射线源：双层密封的同位素放射源，如铯－137、钻－60或镭－226等。
②中子源：如镅（241）－铍等。
③探测器：γ射线探测器，如G－M计数管、氦－3管、闪烁晶体或热中子探测器等。
④读数显示设备：如液晶显示器，脉冲计数器、数率表或直接读数表。
⑤标准板：提供检验仪器操作和散射计数参考标准用。
⑥安全防护设备：符合国家规定要求的设备。
⑦刮平板、钻杆、接线等。
（2）细砂：0.15--0.3mm。
（3）天平或台秤。
（4）其它：毛刷等。
3.2.3方法与步骤1本方法用于测定沥青混合料面层的压实度时，在表面用散射法测定，所测定沥青面层的层厚应不大于根据仪器性能决定的最大厚度。
用于测定土基或基层材料的压实度及含水量时，打洞后用直接透射法测定，测定层的厚度不宜大于20cm。
2准备工作（1）每天使用前按下列步骤用标准板测定仪器的标准值：①接通电源，按照仪器使用说明书建议的预热时间，预热测定仪。
②在测定前，应检查仪器性能是否正常。
在标准板上取3--4个读数的平均值建立原始标准值，并与使用说明书提供的标准值核对，如标准读数超过仪器使用说明书规定的限界时，应重复此项标准的测量若第二次标准计数仍超出规定的限界时，需视作故障并进行仪器检查。
（2）在进行沥青混合料压实层密度测定时，应用核子仪对钻孔取样的试件进行标定；测定其它材料密度时，宜与挖坑灌砂法的结果进行标定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压实度检测试验作业指导书
室外试验：
压实度试验检测2人，试验用时25-40分钟。
目的和适用范围
1.1本方法适用于在现场测定基层(或底基层)、砂石路面及路基土的各种材料压实层的密度和压实度检测。
但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。
1.2用挖坑灌砂法测定密度和压实度时，应符合下列规定：
⑴当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm时，宜采用Φ100mm的小型灌砂筒测试。
⑵当集料的最大粒径等于或大于13.2mm，但不大于
31.5mm，测定层的厚度不超过200mm,时，应用Φ150mm的大型灌砂筒测试。
2仪具与材料技术要求
本方法需要下列仪具与材料：
⑴灌砂筒：有大小两种，根据需要采用。
主要尺寸见表
T 0921。
当尺寸与表中不一致，但不影响使用时，亦可使用。
上部为储砂筒，筒底中心有一个圆孔。
下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒的圆孔相同，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。
在储砂筒筒底与漏斗顶端铁板之间设有开关。
开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。
⑵金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。
⑶基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。
⑷玻璃板：边长约500~600mm的方形板。
⑸试样盘：小筒挖出的试样可用饭盒存放，大筒挖出的试样可用300mm×500mm×40mm的搪瓷盘存放。
⑹天平或台秤：称量10~15kg，感量不大于1g。
用于含水率测定的天平精度，对细粒土、中粒土、粗粒土宜分别为
0.01g、0.1g、1.0g。
⑺含水率测定器具：如铝盒、烘箱等。
⑻量砂：粒径0.30~0.60mm清洁干燥的砂，约20~40kg。
使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。
⑼盛砂的容器：塑料桶等。
⑽其它：凿子、螺丝刀、铁锤、长把勺、长把小簸箕、毛刷等。
表 T 0921 灌砂仪的主要尺寸要求
结构小型灌砂筒大型灌砂筒储砂筒
直径(mm) 100 150
容积(cm3) 2120 4600 流沙孔直径(mm) 10 15
金属标定罐
内径(mm) 100 150
外径(mm) 150 200
金属方盘基
板边长(mm) 350 400 深(mm) 40 50
中孔直径(mm) 100 150 注：如集料的最大粒径超过31.5mm，则应相应地增大灌
砂筒和标定罐的尺寸；如集料的最大粒径超过53mm，灌砂筒和现场试洞的直径应为200mm。
3 方法与步骤
3.1 按现行试验方法对检测对象试样用同种材料进行击实试验，得到最大干密度ρc及最佳含水率。
3.2 按第1.2条的规定选用适宜的灌砂筒。
3.3 按下列步骤标定灌砂筒下部圆锥体内砂的质量：
⑴在灌砂筒筒口高度上，向灌砂筒内装砂至距筒顶的距离15mm左右为止。
称取装入筒内砂的质量m1，准确至1g。
以后每次标定及试验都应该维持装砂高度与质量不变。
⑵将开关打开，使灌砂筒筒底的流砂孔、圆锥形漏斗上端开口圆孔及开关铁板中心的圆孔上下对准重叠在一起，让砂自由流出，并使流出砂的体积与工地所挖坑内的体积相当(或等于标定罐的容积)，然后关上开关。
⑶不晃动储砂筒的砂，轻轻地将罐砂筒移至玻璃板上，将开关打开，让砂流出，直到筒内砂不再下流时，将开关关上，并细心地取走灌砂筒。
⑷收集并称量留在玻璃板上的砂或称量筒内的砂，准确至1g。
玻璃板上的砂就是填满筒下部圆锥体的砂(m2)。
⑸重复上述测量三次，取其平均值。
3.4 按下列步骤标定量砂的松方密度ρs(g/cm3)：
⑴用水确定标定罐的容积V，准确至1mL。
⑵在储砂筒中装入质量为m1的砂，并将灌砂筒放在标定罐上，将开关打开，让砂流出。
在整个流砂过程中，不要碰动灌砂筒，直到储砂筒内的砂不再下流时，将开关关闭。
取下灌砂筒，称取筒内剩余砂的质量m3，准确至1g。
⑶按式(T 0921-1)计算填满标定罐所需砂的质量m a(g)：
m a = m1－m2－m3 (T 0921-1)
式中：m a——标定罐中砂的质量(g)；
m1——装入灌砂筒内砂的总质量(g)；
m2——灌砂筒下部圆锥体内砂的质量(g)；
m3——灌砂入标定罐后，筒内剩余砂的质量(g)。
⑷重复上述测量三次，取其平均值。
⑸按式(T 0921-2)计算量砂的松方密度ρs：
ρs= m a
(T 0913-1) V
式中：ρs——量砂的松方密度(g/cm3)；
V——标定罐的体积(cm3)。
3.5试验步骤
⑴在试验地点，选一块平坦表面，并将其清扫干净，其面积不得小于基板面积。
⑵将基板放在平坦表面上。
当表面的粗糙度较大时，则将盛有量砂(m5)的灌砂筒放在基板中间的圆孔上。
将灌砂筒的开关打开，让砂流入基板的中孔内，直到储砂筒内的砂不再下流时关闭开关。
取下灌砂筒，并称量筒内砂的质量m 6，准确至1g。
⑶取走基板，并将留在试验地点的量砂收回，重新将表面清扫干净。
⑷将基板放回清扫干净的表面上(尽量放在原处)，沿基板中孔凿洞(洞的直径与灌砂筒一致)。
在凿洞过程中，应注。
