《油藏数值模拟》绪论

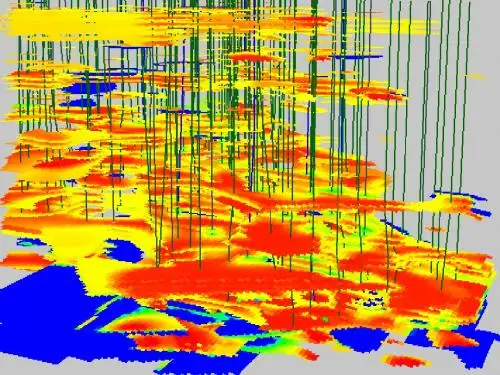

《油藏数值模拟》第一章绪论
计算初始条件下油藏压力及流体的 分布状况。
怎么做油藏模拟?
(1)问题定义
(2)数据检查 (3)模型建立 (4)初始化 (5)历史拟合 (6)动态预测 (7)报告编写
通过拟合产量、含水、压力等指 标，进行模型计算与实际油藏动 态的对比分析，反演油藏地质模 型，认识油藏动态变化规律及油 藏压力、剩余油分布状况。 在可接受的历史拟合精度基础上 ，预测开发部署（或调整措施方 案）下的油藏未来生产动态。
为什么要进行油藏数值模拟?
1. 油气藏的复杂性
地质特征复杂：裂缝、断层、尖灭、非均质、隔夹层、多层
油气水关系复杂：多个压力系统、多个流体界面、油气水间互 流体特征复杂：三维三相、三维四相、复杂的相态变化、多组分 2.油气藏开发的复杂性 通过各种措施增加产量和利润，是一个复杂的多因素决策过程
存在地质和工程的不确定性，需要进行完备的风险评估
部动态预测。 能考虑油藏的复杂几何 数值模 形状、非均质性、岩石 和流体性质变化、井网 方式和产量等因素，是 拟 法： 迄今为止油藏动态研究 中考虑因素最多的一种 方法。
忽略非均质性和动态参的
决策：提出措施或方案
为什么要进行油藏数值模拟?
由于研究和开发一个油田是一个复杂的综合性科学技术问
题，人们靠经验和利用一些简单的计算公式、物质平衡、玛斯
开采 过程
非线性偏 微分方程
非线性 代数方程
②建立数值模型
线性 代数方程
①建立数学模型
Ａ、通过质量/能量守恒方程、状 态方程、运动方程、辅助方程建立 基本方程组。 B、根据所研究的具体问题建立相 应的初始和边界条件。
A、通过离散化将偏微分方程组转换为有限差分方程组。 B、将非线性系数线形化，得到线形代数方程组。
=====油藏数值模拟简介
油藏数值模拟油藏数值模拟是随着电子计算机的出现和发展而成长的一门新学科，在国内外都取得了迅速的发展和广泛的应用。
1953年美国G..H.BUCE等人发表了《孔隙介质不稳定气体渗流的计算》后，为用数值方法计算油气藏渗流问题开辟了道路。
三十多年来，由于大型快速电子计算机的迅速发展，大大地促进了数值模拟方法的广泛应用。
20世纪60年代初期研究了多维多相的黑油模型；20世纪70年代初期研究了组分模型、混相模型和热力采油模型；20世纪70年代末期研究各种化学驱油模型。
目前，黑油、混相和热力采油模型已经投入工业性应用，并已经成为商业性软件，化学驱油模型也正日趋完善。
油藏数值模拟方法是迄今为止定量地描述在非均质地层中多相流体流动规律的惟一方法。
例如许多常规方法要假定油层为圆形的均匀介质，如油藏几何形状稍复杂一些，且为非均质介质，则求解非常困难，甚至无法求解。
而对油气藏数值模拟而言，计算形态复杂的非均质油藏和计算简单形态的均质油藏工作量几乎是一样的。
因此油藏数值模拟可解决其它方法不能解决的问题。
对于其它方法能解决的问题，用数值模拟方法可以更快、更省、更方便、更可靠地解决，并增加其它分析方法的可信度。
一个油气藏，在现实中只能开发一次。
但应用油藏数值模拟，可以很容易地重复计算不同开发方式的开发过程，因此人们可以从中选出最好的开发方法。
因此，对油藏工程师而言，数值模拟给动态分析提供了一种快速、精确的综合性方法；对管理者而言，数值模拟提供了不同开采计划的比较结果；对尚无经验的工程师而言，数值模拟则是有效的培训工具。
数值模拟研究的主要工作程序对一个油气藏进行综合的数模研究，往往需要花较大的精力和较长时间（有时会达一年甚至更长的时间），同时还对计算机硬件和技术人员有很高的要求，然而尽管在不同的项目中，面对的问题会千差万别，但大多数油藏数值模拟的基本研究过程是一样的。
为了使读者一开始就对数模研究工作有一个明确的整体概念，下面简要地介绍一下油藏数值模拟的主要工作程序。
油藏数值模拟基础
从离散的程度看，精度和速度是矛盾的。
三、 用途
• 油藏描述
• 油藏动态预测
• 驱油机理研究
1. 油藏描述
油藏描述是油田开发的基础，是一项系统工程，由多学科各种方
法联合研究的结果。油藏数值模拟作为一种方法，在油藏描述中起了一
定的作用。－不同的方法研究的尺度不同
1) 孔隙结构研究 ~10μm级
CT 、核磁共振 、图象分析仪、 微观驱油机理、毛管压力实验
油藏数值模拟基础
华北油田培训班课程
中国石油大学石油工程学院 2008年9月
第一章 油藏数值模拟进展
• 油藏数值模拟的基本概念
• 80年代的油藏数值模拟进展 • 90年代的油藏数值模拟进展
高等油藏物理 第6章-油藏数值模拟的步骤
选择合理的开发方案。
4. 数值模拟的过程
方案预测及最优方案推荐
方案预测一般包括：“新区开发方案预测”和“老区开发方案预 测” （1）老区开发方案预测
A.加密井或局部新井投产。 B.根据剩余油分布开采层段补孔； C.封堵油井高含水层； D.增大生产压差或改间歇开采等； E.增加或限制注水，根据高含水层突进方向进行平面调整； F.老井和高含水井转注； H.局部打新井完善注采关系。 I.生产井侧钻
2.计算渗流力学的步骤
建立数学模型 即建立一套描述油藏中 流体的偏微分方程组，包括 初、边值问题。 建立数值模型 通过离散化，将连续的偏微分 方程组转换成离散的有限差分方程 组，再用多种方法将非线性系数线 性化，成为线性代数方程组，然后 求解线性代数方程组
建立数学模型
建立数值模型
建立计算机模型
建立计算机模型
油藏动态预测
在油藏开发的不同阶段，利 用数值模拟进行动态预测，有不 油藏动态预测的步骤为： 同的用途
规划方案 静态 开发前期
选择模型 输入资料
灵敏度试验
动态
Kr、C fw、C
开发方案
开发初期
调整方案
开发中期
历史拟合
动态预测
定QO,Qw,Q 方案
开发后期
4. 数值模拟的过程
注意！模拟计算时常常出现迭代失败或速度很慢情况，不排除计算软件的稳
定性问题，主要和模型有关。一般需检查以下数据：是否有大量的小孔隙网 格存在？网格是否严重扭曲？是否有大量的非相邻网格存在（ECLIPSE软件有 提示）？井射孔位臵是否是错误的？含水率是否太快？模型地层是否能够提 供足够的产量，是否能够容纳配注量？迭代控制参数是否合理？相渗曲线是 否严重扭曲？
5.油藏数值模拟原理和方法
数 值 模 拟 方 法
数值模拟方法的应用步骤
二、基础资料准备
(二)生产动态资料
⒈完井与油层改造资料：射孔、补孔及其它完井方式资 料、压裂及酸化资料等。 ⒉油水井生产动态数据：产油(液)量、含水率、生产气 油比、注水量等。 ⒊油水井动态监测资料：油水井产液和吸水剖面、关井 测压资料或静液面、井底流压或油层动液面等。
水 （104m3）
2264.3 798.1 3233.2 2349 1313.9 367.1 10325.6
1：15
埕东西区馆下7砂组实际的地质储量为655×104吨，模拟地质储量为 658.18×104 吨，拟合误差为 0.45 ％。埕东西区馆下 52 砂组实际的地 质储量为 165×104吨，模拟地质储量为 165.89×104 吨，拟合误差为 0.54％。
数模 模型的建立 （一）
数模 模型的建立 （一）
顶部构造图
数模 模型的建立 （一） 砂体厚度分布图
有效厚度分布图
数模 模型的建立 （一） 孔隙度分布图
渗透率分布图
二、流 体 模 型
1 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0 0 0.2 0.4 0.6 水相饱和度 krw kro
3） 根据历史拟合的结果，在地下含水低，但储 量 丰 度 大 的 部 位 新 钻 四 口 生 产 井 (c111,c222,c333,c444) ，生产压差控制在 3MPa 。 新井井位如图13所示。
结果分析 及 生产预 测 （二）
结果分析 及 生产预 测 （二）
如果按目前液量生产（即方案1），则到2005年底，埕东西区7 砂组综合含水将达93％，采出程度为8.8％。而按方案2及方案3 生产，则到2005年底，7砂组综合含水将分别为95％和92％，采 出程度分别为12.37％和10.04％。
油田开发动态分析方法之油藏数值模拟重点ppt课件
5、由于以上原因，数值模拟还难以用来制定 分层措施方案，有些油藏问题尚无法准确计算，
只能做机理性的描述。
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
（3）地层水高压物性资料：
粘度—压力曲线、粘度—温度曲线、 密度—压力曲线、压缩系数—压力曲线；
（4）岩石高压物性资料：
压缩系数—压力曲线；
（5）相对渗透率曲线。
5、注入、采出井动态资料
注入、采出井井史。
6、分层测试、试油、试井资料（可用于历史拟合） 7、措施记录
投产井井位、井型，措施类型、层位、时间。
四、后处理
把结果输出部分的数据形成数据库，并处理需要的图形、曲线和表格 等。图1-21 剩余油量场
图1-22 输出表格控制
五、历史拟合
由于输入数据、数学模型、解法和计算机程序不可避免地存在误差，所以， 计算结果也必然有误差。为了使预测结果更准确，要对输入数据进行修正，使 预测的产量、含水率、压力等指标与实际值吻合，这就是历史拟合。
（1）系数中的未知量一部分直接用上个时间步时的值，另外一些用本步 刚计算出来的值，也是得到一个线性方程组。
（2）系数做近似处理，如下图和公式所示。
f (t)
f(n 1 )f(n ) f(n ) t
图1-19 系数处理方式
3、全隐式处理方法
系数中的所有未知量都直接用本时间步的值，但采用迭代算法，迭代初 值用上个时间步的值，而每一步迭代计算则是解一个线性方程组。
8、特殊驱油方式下所需要的资料
如：聚合物驱水溶液粘度—浓度曲线、聚合物溶液流变曲线等
油藏数值模拟李淑霞32学时
油藏数值模拟的主要内容和步骤
1. 建立数学模型
即建立一套描述油藏中 流体渗流的偏微分方程组， 包括初、边值问题。
2. 建立数值模型
通过离散化，将连续的 偏微分方程组转换成离散的 有限差分方程组，再用多种 方法将非线性系数线性化， 成为线性代数方程组，然后 求解线性代数方程组
偏微分方程组 离散化
有限差分方程Байду номын сангаас 线性化
油藏数值模拟的主要内容和步骤
二、主要步骤
• 模型选择（Select Model） • 资料输入（Input Data） • 灵敏度试验（Sensitive Test） • 历史拟合（History Match） •动态预测（Performance Prediction）
油藏数值模拟的主要内容和步骤
定解条件
第一节 数学模型的分类
1. 按空间维数来分 零维、一维、二维、三维
2. 按流体相数来分 单相、两相、三相
3. 按流体组分来分 单组分、两组分、…、N组分
4. 按岩石类型来分 单重介质（砂岩） 双重介质（碳酸盐岩）
数学模型的分类
5. 按模型功能来分 黑油模型 凝析气藏模型 双重介质模型 热采模型 聚合物驱模型 三元复合驱模型 水平井模型 ……
1. 模型选择（Select Model）
• 根据油藏的实际情况
• 根据所要解决的问题的要求
举例： ① 对没有活跃边、底水的气藏，选简单的单相气体渗流模型 ② 对常规原油（即不发生反凝析现象的油藏），选黑油模型 ③ 常规原油，采用注水开发，且保持P>Pb，可选用油水两相模型 ④ 对凝析气藏、高挥发轻质油藏，选用组分模型 ⑤ 对裂缝油藏，要具体分析（双孔单渗、双孔双渗） ⑥ 对热力驱、化学驱、混相驱等，选用相应的特殊模型
油藏数值模拟(讲稿2008)
油藏数值模拟应用--黑油模型的应用
4 专题和机理问题的研究
对比注水、注气和天然枯竭开采动态
研究各种注水方式的效果 研究井距、井网对油藏动态的影响 研究不同开发层系对油藏动态的影响 研究在各种不同开发方案的各种指标 研究单井产量对采收率的影响 研究注水速度对产油量和采收率的影响 研究油藏平面性质和层间非均质性对油藏动态的影响 验证油藏的面积和地质储量 检验油藏数据 为谈判和开发提供必要的数据
Numerical Reservoir Simulation
油气藏数值模拟
重庆科技学院 主讲 戚志林
教材及参考书
（一）教材： 张烈辉，《油气藏数值模拟基本原理》，石油工业出版社，2005
（二）参考书：
（1）陈月明，《油藏数值模拟基础》，石油工业出版社，1996；
（2）韩大框，《油藏数值模拟基础》，石油工业出版社，1994；
油藏模拟方法概述基本步骤
—流动特征
如果可能的话，用原始状态的岩心或恢复原始状态的岩心获 得相对渗透率和毛管压力关系 评价注入流体对岩石特征的影响 —每一层的空隙度和渗透率分布 用岩心数据和统计数据建立等值图以显示每一层的孔隙度和 渗透率平面分布 确定空隙度和渗透率是否相关 确定是否存在横向的连续性 划分油藏为许多网格块
油藏数值模拟应用--黑油模型的应用
（1）一次采油 （2）注水、注气 （3）注聚合物、注胶束、注表面活性剂 （4）注CO2和其它混相驱 （5）注蒸汽、火烧 研究剩余油饱和度分布 （1）研究剩余油饱和度分布范围和类型 （2）单井进行调整，改变液流方向、改变注采井别、 改变注水层位 （3）扩大水驱油效率和波及系数 （4）回答油田开发中所遇到的问题及解决问题的方法 评价潜力和提高采收率的方法 （1）确定井位、加密井的位臵 （2）确定产量、开采方式 （3）确定地面和井的设备
油藏数值模拟原理_化学驱2006
界面张力计算 为常数 毛管数的变化 不考虑 10-7 粘度 离子交换 生成表活剂 求解方法 水相粘度为常数， 水相粘度为常数，油与气的 粘度随压力而改变 不考虑 不考虑 全隐
- 10 -
主要物化现象及物化参数描述 界面张力随化学剂浓度的变化： 界面张力随化学剂浓度的变化：
为了真正体现多种化学剂的复合协同效应， 为了真正体现多种化学剂的复合协同效应 ， 采用实测的界面张力等值图 进行描述， 界面张力等值图进行描述 采用实测的 界面张力等值图 进行描述 ， 对于给 定的原油和配置水矿化度， 定的原油和配置水矿化度 ， 界面张力主要随碱 表面活性剂、聚合物浓度变化： 、表面活性剂、聚合物浓度变化：
式中：qs0,as与阳离子强度E 有关，由实验资料确定。
E = C + + βC + +
C+,C++分别为一价和 二价阳离子浓度，β为 加权因子。
PH 7 qs = q (1 bs ) PH max 7
1 s
q1为PH = 7时的吸附滞留量； s PH max 为注入碱浓度的PH值； bs 为系数。
1999年完成的全国17个油区进行潜力评价工作，评价结果表明， 1999年完成的全国17个油区进行潜力评价工作，评价结果表明，我 年完成的全国17个油区进行潜力评价工作 国油田提高采收率的潜力很大 在现有技术条件下， 提高采收率的潜力很大。 国油田提高采收率的潜力很大。在现有技术条件下，可增加可采储 11.8× 相当于可提高采收率11% 11%以上 量11.8×108 t，相当于可提高采收率11%以上
41
式中K31由实验确定
水相中CO2引起的碱耗r4 引起的碱耗r 水相中
a1C r1 = r 1 + a1C
油藏数值模拟精品PPT课件
油藏数值模拟研究内容 油（气）藏：在单一圈闭中具有同一压力系统的基本聚集。 如果圈闭中只聚集了石油，称为油藏，只聚集了天然气，称 为气藏。一般的工业油藏：具有一定的储量；储层温度小于 储层流体的临界温度。一般的工业气藏：具有一定的储量； 储层温度大于储层流体的临界温度。一个油气藏中可以有几 个含油气砂层时，称为多层油气藏。
油藏数值模拟的必要性
一、油藏模拟是现代油藏经营管理的一部分。关于油藏经 营管理，人们常常定义为资源的合理的分配，目的：以最 小的投资和操作提高采收率，获取最大的经济效益。提高 采收率与投入通常是一对矛盾的事物，如果不计较成本， 可能获取最大的油气采收率；同样，如果油藏经营者不愿 意管理有限的资源，成本也可能降到最低。油田管理者研 究的主要目的是从油藏的现状出发，以最小的资金投入获 得最大采收率所需要的最佳条件。而油藏数值模拟是获得 这一目标最高级的方法。
先行课程
数学与计算机、地质、（采油）化学、热工学、油层物理、采油工程、油藏 工程、 渗流力学等。 1、地质模型：建立三维地质模型，涉及构造、储层、沉积相、测井等随机建模。 2、油层物理：油层岩性和物性，油层流体的性质。 3、渗流力学：多相流体在多孔介质中的流动，包括物理化学渗流，温度场、渗流 场，压力场，岩石场之间的耦合的关系。 4、采油工程和油藏工程：解决油气田开发过程中的工程问题。包括井筒和地层。 5、（采油）化学：解决各种化学剂在油藏中的作用，特别是化学剂驱油。 6、热工学：解决注入流体的热量与地层流体和岩石的交换问题，特别是蒸汽吞吐， 火烧油层，注热水和气的采油过程。 7、数学与计算机：特别是计算数学、数值分析和线性代数等。通过计算机编程转 换为计算机语言。没有计算机就没有现代意义的数值模拟。
油藏数值模拟方法.pptx
油藏数值模拟功能包括两大部分：①复杂渗流力学研究，②实际油气藏开发过程整体模 拟研究，且可重复、周期短、费用低。
合并在一起,使油藏的数值模拟的网格系统反映出地质沉积特点。网格合并可以按不同井组、 区块进行合并计算, 为井组模型和分区模拟提供数据模型。模拟还可以按不均匀网格, 考虑 水平方向非均质性及储量分布程度因素等进行内插计算, 提供不均匀网格模型。
⑤动态地质建模 动态地质建模是壳牌公司的 Kortekass 概括了当前世界上关于油藏地质建模的经验, 提出的建立动态、集成化油藏模型的新概念和技术方法。其强调把动态资料以至数值模拟技 术等应用于油藏建模, 从而使所建立的地质模型更加符合油藏的实际情况, 并且要随着油田 开发中资料的增多和新资料的获得而不断更新。
1.2 油藏数值模拟方法
油藏数值模拟方法是利用计算机技术模拟地下油气藏开采、驱替的过程，是石油地质人 员科学认识、评价油藏的重要技术手段。例如，中石油公司进行的前处理的地质建模工作、 清华大学核研院研发的油藏数值模拟管理平台（PNSMP ）、大庆油田有限责任公司勘探开发 研究院研发的 VIP 和 Simbest 格式数据文件相互转换的程序等。油、气、水三相流广泛存 在于石油工业中，对于三相流的测量具有重要的意义。
油藏数值模拟就是利用建立起的数学模型来展现真实油藏动态，同时采用流体力学来 模 拟实际的油田开采的一个过程。基本原理是把生产或注人动态作为确定值，通过调整模 型的 不确定因素使计算的确定值(生产动态)与实际吻合。其数学模型，是通过一组方程组 ，在一 定假设条件下，描述油藏真实的物理过程。充分考虑了油藏构造形态、断层位置、油砂体分 布、油藏孔隙度、渗透率、饱和度和流体 PVT 性质的变化等因素。这组流动方程组由运动 方程、状态方程和连续方程所组成。油藏数值模拟是以应用数学模型为基础的用来再现油田 实际生产动态的过程。具体是综合运用地震，地质、油藏工程、测井等方法，通过渗流力学， 借助大型计算机为介质条件建立三维底层模型参数场中，对数学方程求解重现油分析
油藏数值模拟原理
油藏数值模拟原理1.地质数值建模：首先需要建立一个准确的地质模型。
地质模型是以地质数据为基础构建的地下储层的数值模型，包括储层的几何形状、岩石性态、孔隙结构和渗透性等参数。
这个模型需要提供关键的地下信息，如沉积相、构造、岩性、孔隙度等，在实际中通常通过地震数据、钻井岩芯数据等多种地质勘探技术获取。
2.模拟网格划分：建立地质模型后，需要将其分割为一系列小的网格单元。
网格划分可以是规则的也可以是非规则的，最常用的划分方法是用四面体网格或六面体网格。
这些网格单元将成为模拟的基本单元，用于描述油藏中流体的运移和渗流。
3.二相流模型：油藏中通常存在着多个相的流体，如油、水、气等。
为了精确地描述不同流体相的运移和相互作用，需要采用适当的二相流模型。
最常用的模型是饱和度-渗透率模型，即根据饱和度确定渗透率，进而计算不同流体相的渗透率。
4.质量守恒和动量守恒方程：通过对油藏中的质量守恒和动量守恒进行数值解析，可以获得流体在油藏中的运动和分布信息。
质量守恒方程通常写为连续性方程，用于描述质量的积累和消耗；动量守恒方程则描述了流体在不同流动条件下的运动和力学特性。
5.边界条件和初始条件：在模拟中，需要给定适当的边界条件和初始条件。
边界条件是指油藏与外界环境的物理和化学交换，如油藏与井筒之间的流体交换；初始条件则是指模拟开始时的油藏状态，通常需要通过历史数据或合理的估算确定。
6.数值求解方法：为了求解复杂的守恒方程组，需要采用数值方法进行计算。
常用的数值求解方法包括有限差分法、有限元法和有限体积法等。
这些方法将连续的守恒方程离散化为代数方程组，并通过迭代求解来获得数值解。
7.模拟结果评估：最后，需要对模拟结果进行评估和分析。
通过比较模拟结果与实际观测数据的吻合程度，可以评价模拟的可靠性和准确性。
如果模拟结果与实际相吻合，那么可以利用模型进行进一步的预测和优化决策。
总之，油藏数值模拟的原理是基于数值计算方法对油藏中的流体运移和渗流进行模拟和分析。
油藏数值模拟方法.pdf
第一章油藏数值模拟方法分析1.1油藏数值模拟1.1.1油藏数值模拟简述油藏数值模拟是根据油气藏地质及开发实际情况，通过建立描述油气藏中流体渗流规律的数学模型，并利用计算机求得数值解来研究其运动变化规律。
其实质就是利用数学、地质、物理、计算机等理论方法技术对实际油藏的复制。
其基础理论是基于达西渗流定律。
油藏数值模拟就是利用建立起的数学模型来展现真实油藏动态，同时采用流体力学来模拟实际的油田开采的一个过程。
基本原理是把生产或注人动态作为确定值，通过调整模型的不确定因素使计算的确定值(生产动态)与实际吻合。
其数学模型，是通过一组方程组，在一定假设条件下，描述油藏真实的物理过程。
充分考虑了油藏构造形态、断层位置、油砂体分布、油藏孔隙度、渗透率、饱和度和流体PVT性质的变化等因素。
这组流动方程组由运动方程、状态方程和连续方程所组成。
油藏数值模拟是以应用数学模型为基础的用来再现油田实际生产动态的过程。
具体是综合运用地震，地质、油藏工程、测井等方法，通过渗流力学，借助大型计算机为介质条件建立三维底层模型参数场中，对数学方程求解重现油田生产历史，解决实际问题。
油藏数值模拟技术从50 年代的提出到90 年代间历经40 年的发展，日益成熟。
现在进入另外一个发展周期。
近十年油藏数值模拟为油田开发研究和解决实际决策问题提供强有力的支持。
在油田开发好坏的衡量、投资预测及油田开发方案的优选、评价采收指标等应用非常广泛。
油藏数值模拟功能包括两大部分：①复杂渗流力学研究，②实际油气藏开发过程整体模拟研究，且可重复、周期短、费用低。
图1 油藏数值模拟流程图1.1.2油藏数值模拟的类型油藏数值模拟类型的划分方法有多种，划分时最常用的标准是油藏类型、需要模拟的油藏流体类型和目标油藏中发生的开采过程，也可以根据油气藏特性及开发时需要处理的各种各样的复杂问题而设定，油气藏特性和油气性质不同，选择的模型也不同，还可以根据油藏数值模拟模型所使用的坐标系、空间维数和相态数来划分。
油藏数值模拟原理_绪论共19页文档
