四、推板
GB/T 4169.7—2006规定了塑料注射模用推板 的尺寸规格和公差，同时还给出了材料指南和硬度要 求，并规定了推板的标记。
GB/T 4169.7—2006规定的标准推板见2-9。
表2-9 标准推板（摘自GB/T 4169.7—2006） mm
表面粗糙度以微米为单位
未注表面粗糙度Ra=6.3um；全部棱边倒角2mm×45°
注塑模具标准件
标准定位圈（摘自GB/T 4169.18—2006）mm
注：① 材料由制造者选定，推荐采用45
② 硬度28HRC～32HRC。
③ 其余应符合GB/T 4170--2006的规定。
导柱设计
导柱可以安装在动模一侧，也可以安装在定模—侧， 但更多的是安装在动模一侧。因为作为成型零件的主 型芯多装在动模一侧，导柱与主型芯安装在同—侧， 在合模时可起保护作用。生产实际中使用的导柱如所 示。
的带肩导柱：带肩导柱 16×50×20 GB/T 4169.5—2006
.
表1-2 标准带肩导柱（摘自GB/T 4169.5—2006）
mm
表1-2 标准带肩导柱（摘自GB/T 4169.5—2006）
mm
注： ① 材料由制造者选定，推荐采用T10A、GCr15、20Cr。
② 硬度56HRC～60HRC。 20Cr渗碳0.5mm～0.8mm,硬度56HRC～60HRC。
GB/T 4169.17—2006规定的标准推管 见2-8。
表2-8 标准推管（摘自GB/T 4169.17—2006）
mm
表面粗糙度以微米为单位
未注表面粗糙度Ra=6.3um，未注倒角1mm×45°。 a 端面棱边不允许倒钝。 标记示例：直径D=2mm、长度L=80mm的推管:
导套导柱标准尺寸
导套导柱标准尺寸导套导柱是机械设备中常常会用到的零部件之一，它具有导向、支撑、传递力等多种功能，广泛应用于机械制造、工业生产以及其他领域。
标准化的导套导柱尺寸能够提高生产效率和产品质量，并方便不同厂家、不同国家之间的交流与合作。
本文将重点介绍导套导柱的标准尺寸。
导套导柱的标准尺寸一般由国家标准化机构制定，以确保其符合国际通用标准，且满足不同工作条件下的需求。
导套导柱的标准尺寸一般包括以下内容：1. 直径和长度：导套导柱的直径和长度是最基本的尺寸参数。
直径通常是导套导柱外径的直径，常见的直径有3mm、4mm、5mm等。
长度则是指导套导柱整体的长度，通常以毫米为单位计量。
2. 齿距：导套导柱上的导向齿是其重要的功能部件之一，通过齿与齿间的配合，可以实现导向和传递力。
齿距是指齿与齿的中心距离，一般以毫米为单位计量。
3. 导向方式：导套导柱具有不同的导向方式，如圆柱导向、球柱导向、凸缘导向等。
不同的导向方式对应不同的工作条件和要求，因此导套导柱标准尺寸中也会包括导向方式的规定和参数。
4. 材质和硬度：导套导柱的材质和硬度决定了其使用寿命和抗磨性。
一般来说，导套导柱的材质可以选择为普通碳素钢、合金钢、不锈钢等，硬度可以根据工作需求选择，常见硬度有HRC40、HRC45、HRC50等。
5. 表面处理：导套导柱表面的处理对其耐磨性和使用寿命也有很大的影响。
常见的表面处理方式有镀铬、镀镍、抛光、喷砂等，其中镀铬处理具有良好的耐磨性和光滑度，被广泛应用于导套导柱。
除了上述基本尺寸外，导套导柱的标准尺寸还可能涉及到其他一些附加参数和特殊要求，如导套导柱的螺纹规格、孔径尺寸、精度要求等。
这些参数的确定往往需要根据具体应用需求来确定，同时还需要参考相关行业标准和国际标准。
导套导柱的标准尺寸是机械设备制造中的重要依据，它能够保证产品的质量和性能，并方便不同厂家、不同国家之间的合作与交流。
标准尺寸的制定需要充分考虑不同工作条件和需求，同时还需要参考相关标准和经验，以确保导套导柱的性能达到预期目标。
导柱、导套与孔的公差
d
直径 16 20 25 30
公差
+0.018 +0.007
+0.020 +0.008
35
40
+0.025 +0.008
50
60
+0.035
70
+0.015
d1
直径 公差
25
30
+0.020 +0.009
35
42
+0.025
48
+0.010
55
70
40
50
+0.030 +0.020
60
70
+0.035 +0.020
d2
M*P
直径 公差 螺纹
16
M6*1.00
20
M8*1.25
25 M12*1.75
30
-0.80
35
-1.00
40
M16*2.00
50
60 M20*2.50
70
L1 深度 12 16 24
32
40
圆柱度 L
公差
≤50 0.002
51-100 0.003
51-100 0.003
＞100 0.004
真圆度
d 公差
≤30 0.002
＞30 0.003
编制
审核
批准
宁波米勒模具制造有限公司
直杆型导柱的尺寸公差
尺寸公差
型号
16 20 25 30
直径 16 20 25 30
d 公差
-0.015 -0.027
导柱导套与孔的公差资料讲解
DH 直径公差直径公差直径公差直径厚度1616-0.015-0.02716+0.020+0.010162120202020252525252530303030303535353535404040404045105050505055126060606066707070+0.035+0.0207076编制审核批准＞300.003d ≤300.002公差51-100圆柱度L ＞100-0.025-0.040-0.030-0.049+0.025+0.015+0.030+0.020-0.020-0.0336815-0.80-1.00带肩型导柱的尺寸公差d尺寸公差d2d1型号公差≤500.002真圆度0.0030.004螺丝过孔螺丝孔直径公差直径公差直径公差MM1616-0.015-0.02716+0.020+0.010162020202025252525303030303535353540404040M10M2050505050M12M2460606060707070+0.035+0.02070编制审核批准M8M16M30直杆型导柱的尺寸公差尺寸公差型号dd1d2-0.80-1.00-0.020-0.033+0.025+0.015-0.025-0.040+0.030+0.020-0.030-0.049无无M16圆柱度L ≤5051-100＞100真圆度d ≤30＞30公差0.0020.003公差0.0020.0030.004直径公差直径公差厚度公差1616+0.040+0.0302120202525253030303535354040404510505055126060667070+0.055+0.04076编制审核批准导柱孔的尺寸公差尺寸公差6815±0.05±0.05+0.045+0.035型号d1DH+0.050+0.040DH 直径公差直径公差直径厚度1616+0.018+0.00725306202030352525354030304247353548544040556150507076126060808670709096编制审核批准导套的尺寸公差尺寸公差型号dd1+0.020+0.008+0.025+0.008+0.035+0.0151510+0.020+0.009+0.025+0.010+0.035+0.0158圆柱度L ≤3031-50＞500.004公差0.0030.0035真圆度d ≤30＞30公差0.00250.003M*P L1直径公差直径公差直径公差螺纹深度1616-0.015-0.02716+0.020+0.01016M6*1.001220202020M8*1.2516252525253030303035353535404040405050505060606060707070+0.035+0.02070编制审核批准2432 M20*2.5040直杆型导柱的尺寸公差尺寸公差型号d d1d2圆柱度-0.80-1.00-0.020-0.033+0.025+0.015-0.025-0.040+0.030+0.020-0.030-0.049M16*2.00M12*1.75L≤5051-100＞100公差0.0020.0030.004真圆度d≤30＞30公差0.0020.003塑料制件尺寸塑料注塑件尺常用塑料制件的壁。
导套导柱标准尺寸
导套导柱标准尺寸导套导柱是模具加工中常用的零部件，其尺寸标准对于模具的精度和稳定性具有重要影响。
下面将介绍导套导柱的标准尺寸，以供大家参考。
一、导套的标准尺寸。
1. 外径，导套外径的尺寸标准通常以公差等级来表示，一般为H7。
在实际使用中，外径的尺寸应符合设计要求，以确保导套与配合零件的匹配性。
2. 内径，导套内径的尺寸标准也通常以公差等级来表示，一般为H7。
内径尺寸的精度直接影响着导套的使用效果，因此在加工过程中需严格控制内径的尺寸。
3. 长度，导套的长度应符合设计要求，一般来说，长度的公差范围在正负0.5mm左右。
二、导柱的标准尺寸。
1. 直径，导柱的直径尺寸标准通常以公差等级来表示，一般为h6。
导柱的直径尺寸直接影响着模具的定位和导向效果，因此在加工过程中需严格控制直径的尺寸。
2. 长度，导柱的长度应符合设计要求，一般来说，长度的公差范围在正负0.5mm左右。
导柱的长度对于模具的结构稳定性和使用效果具有重要影响。
3. 表面处理，导柱的表面通常需要进行镀铬处理，以提高其耐磨性和使用寿命。
表面处理的质量直接关系着导柱的使用效果，因此在加工过程中需严格控制表面处理的质量。
三、导套导柱的配合尺寸。
1. 间隙配合，导套和导柱的配合尺寸应符合设计要求，一般来说，配合间隙的公差范围在0.01mm左右。
配合间隙的大小直接关系着模具的精度和稳定性。
2. 表面配合，导套和导柱的表面配合应保持良好的接触状态，以确保其在使用过程中的稳定性和精度。
表面配合的质量直接关系着模具的使用效果，因此在加工过程中需严格控制表面配合的质量。
综上所述，导套导柱的标准尺寸对于模具的精度和稳定性具有重要影响，因此在加工过程中需严格控制其尺寸和配合质量，以确保模具的使用效果。
希望以上内容能够对大家有所帮助，谢谢阅读！。

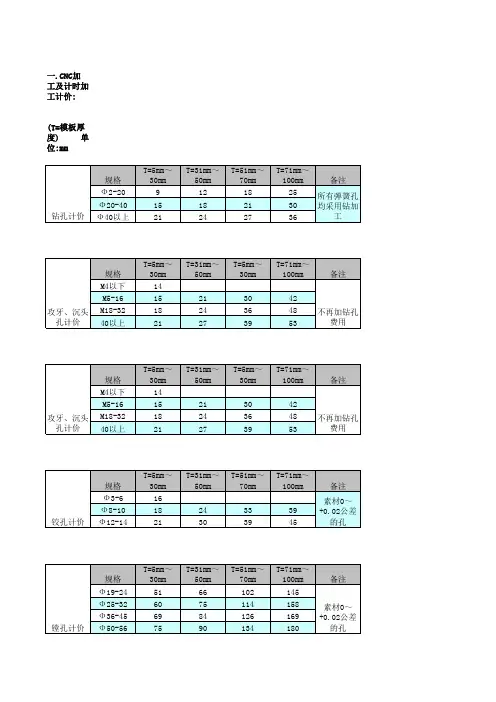

SGP外导柱组件尺寸价格表
