电气符号含义大全
电气符号含义大全

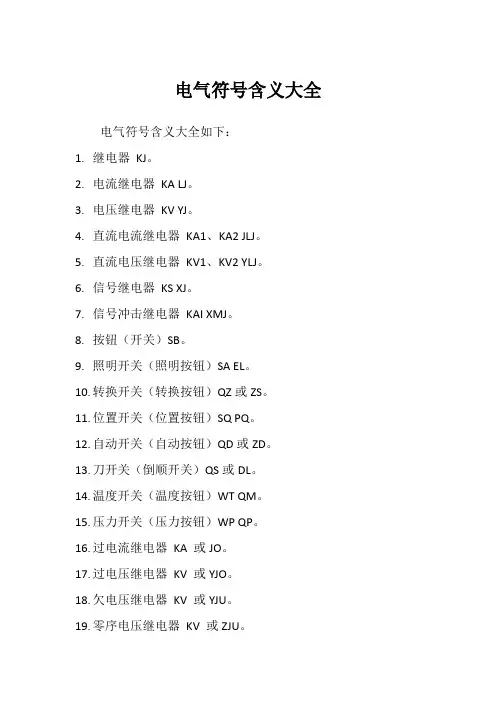

电气符号含义大全电气符号含义大全如下：1.继电器KJ。
2.电流继电器KA LJ。
3.电压继电器KV YJ。
4.直流电流继电器KA1、KA2 JLJ。
5.直流电压继电器KV1、KV2 YLJ。
6.信号继电器KS XJ。
7.信号冲击继电器KAI XMJ。
8.按钮（开关）SB。
9.照明开关（照明按钮）SA EL。
10.转换开关（转换按钮）QZ或ZS。
11.位置开关（位置按钮）SQ PQ。
12.自动开关（自动按钮）QD或ZD。
13.刀开关（倒顺开关）QS或DL。
14.温度开关（温度按钮）WT QM。
15.压力开关（压力按钮）WP QP。
16.过电流继电器KA 或JO。
17.过电压继电器KV 或YJO。
18.欠电压继电器KV 或YJU。
19.零序电压继电器KV 或ZJU。
20.零序电流继电器KA 或ZJ。
21.零序电流电压继电器KA 或ZJ。
22.速度继电器KV 或WSJ。
23.热继电器KR JR。
24.时间继电器KT或JS。
25.电动机保护继电器KD PMG。
26.电动机保护开关MS DPG。
27.电动机保护启动器QS DPM。
28.电动机保护热继电器KR DPR。
29.电动机保护时间继电器KT DPS。
30.电动机保护速度继电器KV DPS。
31.电动机保护电流互感器CT PT。
32.电动机保护电压互感器TV VT。
33.电动机保护断路器QF DPR。
34.电动机保护接触器KM DPM。
电气符号大全汇总
电气符号大全汇总一、电源符号：1.电池：用来表示直流电源。
2.电池组：表示由多个电池组成的电源。
3.电源插座：表示可供插拔的交流电源。
4.发电机：表示发电机电源。
5.变压器：表示用来降低或升高电压的装置。
二、开关和按钮符号：1.开关：用来表示可用来控制电流的开关。
2.按钮开关：表示一个用手按压的开关。
3.切换开关：表示一个可以在两个状态之间切换的开关。
4.开关按钮：表示一个用手按钮控制的开关。
三、传感器符号：1.光敏传感器：用来检测光线的传感器。
2.温度传感器：用来检测温度变化的传感器。
3.声音传感器：用来检测声音的传感器。
4.湿度传感器：用来检测湿度变化的传感器。
5.电流传感器：用来检测电流的传感器。
四、电阻器符号：1.固定电阻器：表示一个固定电阻。
2.可变电阻器：表示一个可调节电阻。
3.光敏电阻器：表示一个光敏电阻。
4.防干扰电阻器：表示一个用来防止电磁干扰的电阻器。
五、电容器符号：1.固定电容器：表示一个固定电容器。
2.可变电容器：表示一个可调节电容器。
3.电解电容器：表示一个电解电容器。
4.陶瓷电容器：表示一个陶瓷电容器。
六、电感符号：1.固定电感：表示一个固定电感。
2.可变电感：表示一个可调节电感。
3.互感器：表示一个互感器。
七、晶体管符号：1.NPN型晶体管：表示一个NPN型晶体管。
2.PNP型晶体管：表示一个PNP型晶体管。
3.MOS型晶体管：表示一个MOS型晶体管。
八、集成电路符号：1.逻辑门：表示一个逻辑门。
2.计数器：表示一个计数器。
3.时序器：表示一个时序器。
4.程序存储器：表示一个程序存储器。
九、电机和发电机符号：1.直流电机：表示一个直流电机。
2.交流电机：表示一个交流电机。
3.发电机：表示一个发电机。
十、电缆和连接器符号：1.电缆：表示一根电缆。
2.连接器：表示一个连接器。
以上是电气符号的一些常见的和常用的符号，这些符号能够帮助人们更好地阅读和理解电路图。
在实际应用中，还有更多的电气符号可以根据需要进行选用和使用。
电气图符号
电气图中符号含义及开关安装位置一、电气图中AP、AL、ALE、AT、AW含义1、AP---动力配电箱,2、AL---照明配电箱,3、ALE---应急照明配电箱,4、AT----双电源切换箱,5、AW---电表箱;很多设计院是按这个来给配电箱分类的,在前面加数字表示楼层,后面加数字表示序号二、建筑水电安装中BV-3X10-PVC25-WC-CC/MR含义1、BV塑料铜芯线-3X103根10平方毫米的电线2、PVC25用PVC管,管径是25即1寸3、WC敷设方式--沿墙敷设4、CC敷设方式--沿地敷设5、MR在金属线槽内敷设三、ZR-BV-34~CT含义ZR表示阻燃；BV表示塑料铜芯线；34表示3根4平方的线；CT表示敷设方式为电缆桥架敷设;四、PC20-WC,CC含义1、PC20表示材质为管径为20的塑料管；2、WC表示敷设方式为暗敷设在墙内；3、CC表示敷设方式为暗敷设在顶板内;五、NH-BV-7x6SC32CEWE含义耐火铜芯电线7根6MM2的穿在DN32的钢管内沿顶板和沿墙暗敷设;六、NHBVR-21.5-SC15-CEWE含义耐火铜芯软线2根1.5MM2的穿在DN15的钢管内沿顶板和墙内暗设;1、Sc:直径为的焊接钢管敷设2、CE-沿顶板面明敷设3、CC-沿顶板面暗敷设4、WE-沿墙面明敷设5、WC-沿墙面暗敷设6、WE/FC：沿墙面敷设/暗敷在地面内七、BV—3×2.5—JDG20,SR—WC,CE含义1、BV3×2.5硬铜芯聚氯乙烯绝缘电线3跟2、JDG20紧定式镀锌薄壁电线管DN203、SR沿钢锁敷设4、WC墙内暗敷设5、CE沿天棚或顶板面敷设电缆常见型号：1、BV一般用途单芯硬导体无护套电2、RV一般用途单芯软导体无护套电缆3、BVR铜芯聚氯乙烯绝缘软电缆4、VV表示：聚氯乙烯绝缘第一个V,聚氯乙烯护套第二个V5、YJV22表示：交连聚氯乙烯绝缘YJ,聚氯乙烯护套V,钢带凯226、型号加“ZR”或“FR”的为阻燃电缆电线;加“L”为铝线电线的型号较简单：7、B V V--聚氯乙烯绝缘和护套铜心线,8、BV聚氯乙烯绝缘铜心线,9、BVR--聚氯乙烯绝缘铜心软线,10、BX--橡皮绝缘铜心线,11、RHF--氯丁橡套铜心软线;列1、YFD-VV-0.6/1kV41X35+PE1X16YFD系列预制分支电缆VV、YJV单芯型分支联接体电压0.6/1KV分支电缆截面6mm212、W L表回路的意思列2、SYWV-75-5P-PVC16-WC1、SYV：实心聚乙烯绝缘,PVC护套,国标代号是射频电缆--又叫“视频电缆”；2、SYWV：聚乙烯物理发泡绝缘,PVC护套,国标代号是射频电缆；特性阻抗：75欧姆3、5P表示屏蔽五类,不带P表示非屏蔽。
电气符号大全电气符号含义解释
电气符号大全电气符号含义解释
以下是一些常见的电气符号及其含义解释：
1. 电源符号：
- 直流电源（-| |+）：表示正极连接于下方，负极连接于上方。
- 交流电源（~）：表示交流电源。
2. 开关符号：
- 普通开关（开/关）：表示开关状态。
- 双掷开关（开/关/开）：表示可以切换两种不同状态的开关。
3. 保险丝符号：
- 熔断器：表示保护电路免受过载电流的影响。
4. 电阻符号：
- 固定电阻：表示一个固定的电阻。
- 可变电阻：表示可以调节电阻值的电阻。
- 电位器：表示一个可以调节电阻值的可变电阻。
5. 电感符号：
- 单线圈电感：表示一个线圈式电感器。
- 双线圈电感：表示一个具有两个线圈的电感器。
- 互感器：表示两个线圈之间存在电磁感应现象。
6. 电容符号：
- 极板电容：表示由两个极板组成的电容器。
- 可变电容：表示可以调节电容值的电容器。
7. 传感器符号：
- 光敏传感器：表示利用光电效应来检测光的传感器。
- 声音传感器：表示利用声音来检测声音的传感器。
- 温度传感器：表示用于检测温度变化的传感器。
8. 发电机符号：
- 直流发电机：表示产生直流电的发电机。
- 交流发电机：表示产生交流电的发电机。
这些仅仅是一些常见的电气符号，还有更多的符号用于表示不同的电气元件和电路。
电气符号含义大全
01,电气施工图中配电箱AL/PL是什么意思,为什么我知道AL代表照明配电箱;PL代表动力配电箱;但为什么这么标志;而有的还标志为XM 等;有没有文字符号对照表在电气施工图中,AL表示照明配电箱；AP表示动力配电箱;GB 7159 电气技术中的文字符号制订通则中,A表示组件或部件,L、P与GB 7159无关,是对A的限定,L—Light照明；P—Power动力;X表示端子、插头、插座等;XM的含义要看图纸才能确定;动力配电箱一般不用PL表示;AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱.02,电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜,双电源进线的；AP是动力配电箱柜,大部分时候是单电源,有时也有双电源,但不参与消防联动；AL是普通正常照明配电箱柜,单电源进线；APE 是应急动力配电箱柜,双电源进线,参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写,为了编号方便,可能就是ALR,热力的,APS,送风机的；CZX,插座箱；HX,户箱等,因为好些汉字生母一样,可以按配电箱所在位置或所控设备对照;03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-46 P32-FCL123/WP1 是什么意思,哪位大侠帮忙解释下,谢谢C65N-D/3P:小型断路器,C65应该是西门子的型号,3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-46 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1,照明线路1,应急线路104,ALE在电气图中指什么设备图形符号是什么指应急照明配电箱有双电源;A表示配电设备箱、柜；L表示用于照明类；E表示用于应急照明;如AL--正常照明配电箱;05,建筑安装配电箱怎么算几模,或几P建筑安装配电箱怎么算几模,或几P配电箱系统图中：是依据自动开关C65N级数还是还是回路个数帮忙详细解释一下;再帮忙解释下这些符号的意思：DZ47TSM,DS139,DYM1,NB1,QTS,RWM5,COM2TIB1,HTC,BKN,AJMC65N,S250S,5SX,E4CB小型配电箱一般是照明配电箱,也叫终端电器,模数化终端电器;近代配电箱多采用模数化电器好处略,模数指内部器件单元,如微型断路器的宽度,以9mm 为基本单位,但断路器最小的是单极断路器,占18mm宽,理论上是2个模数,但工程上常以18mm宽为1个模数,同时因为是单极断路器的宽度,单极也称1PPole,极,那么模数化配电箱规格就按P数分为若干种,它们的高度相同,宽度=边余量+总P数+边余量;那些符号都是电气图中代号如DZ47、NB1、TIB1、C65、E4CB都是微型断路器,DZ47是全国通用代号,后4个厂家自命名代号,如：C65-----施耐德天津梅兰日兰,国内最好、最贵的10A/1P为25元；E4CB----奇胜电器,基本同C65,但市场、知名度不如C65,据说已被收购；DZ47----因为所有厂家都可以用这个代号,鱼龙混杂,价格甚至可以5元以下;其他的顾不上查资料了,自己网上搜吧;06,配电系统问题本人新手,请教前辈们,这张图是不是就是配电系统图后面还有AL32,ALK1等之类的图,百度插不上,怎么看不出配电方式,比如说TT,TN等,还是直接跟这个无关啊再就是里面每类型号是什么意思,在网上也搜不到难道这就是配电柜里面的原理图那么那些功率以及电缆的型号是怎么确定的谢谢各位前辈了,本人只有这么多分了,之前不知道怎的被封了我试着回复一下吧,仅供参考：一、这张图可以称为“配电系统图”,或更为细致地称为“编号为AL的配电箱系统图”;二、从图看,接地方式为TN-S系统,因为配电箱的总进线为五芯,正常的情况整个系统的中性导体和保护导体是分开的如果合一的话,用四芯即可,在这个基础上,箱体还做了重复接地;三、上面的符号所代表的意义,在网上都能查得到,你应该首先下载一个电气图例符号大全,仔细看一下,大半问题就解决了;四、图中所标注的功率数值,就是设备铭牌上标注的功率;五、电缆的型号是根据负荷大小、设备使用情况、电缆的容许载流量和安装条件等条件计算出来的;07,建筑电气中的电缆电线符号表示比如：ZR 是阻燃意思还有 BVV 什么RVV 之类的代表什么意思啊求老师总结下电缆表示方法：型号-电压-规格规格表示为：芯数截面以上BVV、RVV之类就叫“型号”型号决定了电线电缆的种类、材料和结构常见的有：B——字母在型号最前面,表示“布电线类”；字母在型号最后面,表示“扁线类”V——聚氯乙烯料一个V表示聚氯乙烯绝缘,两个V表示聚氯乙烯护套R——软线类T——表示导体为铜材铜是电线电缆主要材料,故铜的代号常省略L——表示导体为铝材22——前一个2表示钢带铠装,后一个2表示聚氯乙烯外护套电线电缆型号N多种,此处不能包罗万象;要哪一类电缆就参看哪一类电缆的国家标准,如你以上所以就是属于“布电线”类,国标号为GB5023-1997,和JB/T8743-199808,建筑给排水图形符号线路上的3代表什么啊问题补充：其实这是电路图,昨晚打错字了这不是给排水图形符号,是电气符号;图中“3”表示三根电线,n3、n2为回路编号; 09,建筑电气图解释一下C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50 每个字母符号数字分别指什么还有C65N-C16/3P VVWC/FC 谢谢C65N-16A 2P 是指使用C65小规格的断路器,最大分断电流为6000A,额定电流为16A,2P 指双极的,VE-30mA指漏电保护电流为30mAYJV 3X4mm SC25 HDPE50 YJV：交联聚乙烯电缆,34：三根四平方的;SC25：电缆穿25的焊接钢管敷设,HDPE50是指50的波纹管敷设C65N-C16/3P C65指断路器型号,N表示分断电流为6000A,C16表示保护照明线路用,容量为16A,3P表示3极VVWC/FC 指 5平方的VV规格电缆穿32的焊接钢管沿墙或地面暗敷设;C65N是正泰微型开关16A 3回路VV是电缆5芯平方32是镀锌管WC/FC是敷设方法c65:断路器型号;C16：16A;3P：三相的;VE30MA：三十毫安的漏电保护;YJV：交联聚乙烯电缆;34：三根四平方的;SC25：25的钢管;后面的不知道 ;下面的意思是：C65的3P断路器,5平方的VV电缆,32的钢管,沿墙沿地暗敷设;C65是设计厂家的断路器序列号；16A是断路器的额定电流；2P是接两个线一零一火；VE-30MA是漏电保护电流是30MA；YJV是交联聚乙烯电缆；34MM是3根4平方的电线；SC25是25的焊管暗敷设；HDPE50是50的波纹管敷设；C65和上面的一样,16A也是一样,3P是三级接三火线；vv5wc/fc是5平方的VV电缆穿32的焊管沿墙或地面暗敷设;10,建筑电气图纸中有一个双电源切换箱他的符号是HUSD18R-63/16A-4P是什么意思他这个箱能有多大他下面还有一个EPS箱是用DUYD-220V/2KW表示的,请问这个箱能有多大里面的EPS大尺寸是多大EPS箱有三趟回路;谢谢大家了EPS是应急电源装置,标准的可以连续供电12小时,一般用于消防应急电源,HUSD18R-63/16A-4P是个型号,DUYD18代表应急电源装置以及厂家代码设计师应该是推荐用环宇的双电源开关,2KW是负载,16A是负载电流,4p是四相;双电源切换箱应该不大,一个双电源开关,加几个断路器,8010040应该足够啦EPS一般都是做成柜子设计师也推荐用环宇的EPS,这个EPS应该是消防应急照明;11,建筑电气施工图建筑电气施工图中配电箱一半黑一般白,有的画一个对交叉,有的是上白下黑,有的是左白右黑,有的是左黑右白问题补充：都是什么意思表示什么状态或者什么性质电气施工图纸中的配电箱柜全白的为配电箱柜的一般通用符号,但是设计常用它表示明装照明配电箱柜；全黑的为照明配电箱柜一般符号,画在墙内为暗装,画在墙外为明装,但是设计常用它表示为暗装照明配电箱柜；半黑半白的为动力配电箱柜,同样要看他是画在墙内或墙外；对角线半黑半白的为综合多种电源配电箱柜,但也是消火栓箱的符号；就是箱内回路有动力也有照明的；打叉全白的为事故应急配电箱柜,有动力的也有照明的；上白下黑的是卷帘门控制箱；总的来说设计图纸画在墙外的是明装,墙内的为暗装；具体的配电箱柜的功能和型号我们要看设计说明确定;电气符号大全2009年08月17日星期一11:11SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE 沿柱或跨柱：CLE穿焊接钢管敷设：SC 穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁屋架敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A3联开关DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2,3,44,------37铠装控制电缆；KVV22,KVV32,KVVR22 2,3,44,------37铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 2,3,44,------37铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222,3,44,------37铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222,3,44,------37铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR2212 22 32 ------302铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆电线,软结构;V－绝缘聚氯乙烯; V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型扁形;S－双绞型;A－镀锡或镀银;F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆;将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1A、B、CS: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP232/ RVV2 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝：每根铜丝直径为ZR-RVS224/ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝：每根铜丝直径为型号、名称RV 铜芯氯乙烯绝缘连接电缆电线AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆电线RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数1标称截面, 1KV,如：41185+195 1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数标称截面, 1KV,如：4185+195 1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T,如：4×25-TNHYJV:耐火动力电缆1:1kV-370+35:四芯的铺设方式：穿SC钢管100fc埋地FC--地板内暗敷WC--墙内暗敷CC--顶板内暗敷除了这些．．还有ACC--吊顶内敷设CE--沿顶板明敷CT--桥架明敷电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP 直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC 双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM低压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP 直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT 你自己可以对照看看是什么意思。
电工常用的电气符号

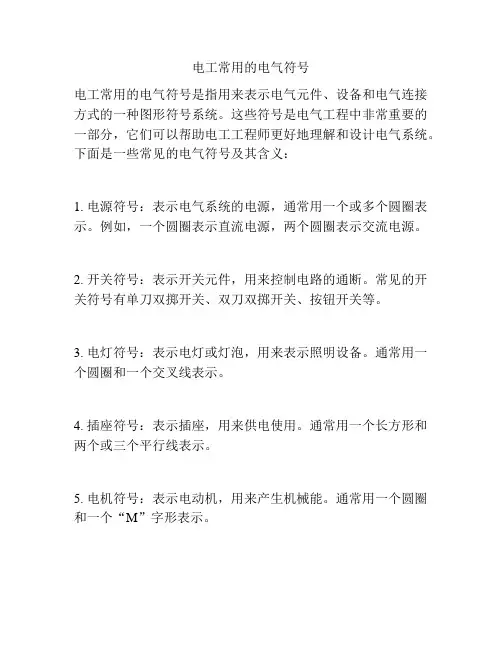

电工常用的电气符号电工常用的电气符号是指用来表示电气元件、设备和电气连接方式的一种图形符号系统。
这些符号是电气工程中非常重要的一部分，它们可以帮助电工工程师更好地理解和设计电气系统。
下面是一些常见的电气符号及其含义：1. 电源符号：表示电气系统的电源，通常用一个或多个圆圈表示。
例如，一个圆圈表示直流电源，两个圆圈表示交流电源。
2. 开关符号：表示开关元件，用来控制电路的通断。
常见的开关符号有单刀双掷开关、双刀双掷开关、按钮开关等。
3. 电灯符号：表示电灯或灯泡，用来表示照明设备。
通常用一个圆圈和一个交叉线表示。
4. 插座符号：表示插座，用来供电使用。
通常用一个长方形和两个或三个平行线表示。
5. 电机符号：表示电动机，用来产生机械能。
通常用一个圆圈和一个“M”字形表示。
6. 变压器符号：表示变压器，用来改变电压大小。
通常用两个相邻的圆圈和一个“T”字形表示。
7. 保险丝符号：表示保险丝，用来保护电路免受过载或短路的损害。
通常用一个矩形和一个波浪线表示。
8. 电容符号：表示电容器，用来储存电荷。
通常用两个平行的线和一个曲线表示。
9. 电感符号：表示电感器，用来储存磁能。
通常用两个平行的线和一个弯曲的线圈表示。
10. 传感器符号：表示传感器，用来感知环境中的物理量。
通常用一个箭头和一个波浪线表示。
以上只是一些常见的电气符号，实际上还有很多其他的符号，如继电器、变频器、电阻器等。
对于电工工程师来说，熟悉这些符号并能够正确应用是非常重要的。
只有通过正确使用这些符号，才能更好地理解和设计电气系统。
因此，对于想要从事电工工作的人来说，学习和掌握这些电气符号是必不可少的一部分。
电气原理图符号大全,电气原理图符号释义...
电气原理图符号大全, 电气原理图符号释义1. 电气原理图的定义和作用电气原理图是一种用来表示电路元件和其连接关系的图形化符号系统。
它使用简洁的线条和符号，将复杂的电路结构和元件功能以一种直观、易理解的方式表达出来。
电气原理图在电路设计、电路分析和电路故障排除等方面发挥着重要作用。
2. 常见电气原理图符号和释义2.1 电源符号•电池图标：代表直流电源或电池。
2.2 基本元件符号•电阻符号：表示电阻元件，用于限制电流。
•电容符号：表示电容元件，用于储存和释放电荷。
•电感符号：表示电感元件，用于储存和释放磁能。
2.3 连接符号•直线：表示两点之间的连接。
•箭头：表示一个信号的流向。
2.4 开关符号•开关符号：用于控制电路的开关状态。
2.5 传感器符号•光敏电阻符号：表示光敏电阻传感器，用于感测光线强度。
•温度传感器符号：表示温度传感器，用于感测环境温度。
•压力传感器符号：表示压力传感器，用于感测环境压力。
2.6 运算符号•比较符号：用于比较两个信号的大小关系。
2.7 功率元件符号•电源符号：表示电源。
•发电机符号：表示发电机，用于产生电能。
•电动机符号：表示电动机，用于转化电能为机械能。
2.8 信号处理符号•滤波器符号：用于滤除信号中的噪声。
•放大器符号：表示信号放大器，用于放大弱信号。
2.9 控制符号•继电器符号：表示继电器，用于电路的开关控制。
•编码器符号：表示编码器，用于将一种形式的信息转化为另一种形式。
•电路开关符号：表示电路开关，用于电路的开关控制。
3. 如何绘制电气原理图绘制电气原理图需要遵循一定的规范，以确保图示的准确性和易读性。
以下是一些绘制电气原理图的基本步骤：1.确定电路的结构和组成元件。
2.选择合适的符号来表示每个元件。
3.使用直线和箭头来表示元件之间的连接和信号流向。
4.根据电路实际情况，添加合适的注释和标记。
5.检查电路图的准确性和易读性，确保符号和连接线的连贯性。
4. 电气原理图的应用场景电气原理图广泛应用于电路设计、电路分析和电路故障排除等领域。
电气字符符号大全
电气字符符号大全
1. 电源符号：表示电源的图形符号，常用AC和DC表示，常见的还有V、A、Hz等。
2. 开关符号：表示开关的图形符号，包括普通开关、矩形开关、旋钮开关等等。
3. 插头符号：表示插头的图形符号，主要用于插头插座、插头插口等插口的描绘。
4. 电池符号：表示电池的图形符号，包括干电池、充电电池等。
5. 安装符号：表示设备安装方式的图形符号，包括吊装、铁路、地面等。
6. 线路符号：表示电路连接方式的图形符号，包括平行线路、交叉线路、路由线路等。
7. 传感器符号：表示传感器组件的图形符号，包括电容传感器、温度传感器、加速度传感器等。
8. 控制符号：表示控制器组件的图形符号，包括开关式控制器、变频控制器、LED显示器等。
11. 传动符号：表示运动传动器件的图形符号，包括齿轮、皮带、链条等。
13. 信号符号：表示信号的图形符号，包括声音信号、光电信号、电磁信号等。
15. 变压器符号：表示电压变换器的图形符号，包括变压器、自耦变压器等。
19. 电流符号：表示电流的图形符号，一般用流箭表示电流的方向。
24. 火灾探测器符号：表示火灾探测器的图形符号，包括点型火灾探测器、线型火灾探测器等。
26. 最终控制元件符号：表示最终控制元件的图形符号，包括阀门、调节阀等。
30. 管路符号：表示管路元件的图形符号，包括管道接头、管道弯头等。
33. 光学符号：表示光学器件的图形符号，包括透镜、反射器、滤光片等。
35. 数据符号：表示数据传输的图形符号，包括串口、并口、通讯接口等。
电气图纸符号表示大全
电气图纸符号表示大全电气图纸是电气工程中非常重要的一部分，用于将电气设备及其连接关系以图像的形式表达出来。
而图纸中的符号，则是一种标准化的图形化表示方法，用于表示各种电气元件、设备和电路的特性及其连接方式。
了解和掌握电气图纸中的符号表示对于电气工程师和技术人员来说至关重要。
本文将为您介绍一些常见的电气图纸符号表示，方便您在实际工作中的应用。
一、电源符号1. 直流电源：表示为一条长直线，两端有加号和减号标识。
2. 交流电源：表示为一个波浪线，其中带有峰和谷。
3. 电池：表示为两条平行的线，下面有一个短的垂直线。
二、开关符号1. 单刀单掷开关：表示为一个连接着直线的弯曲箭头。
2. 双刀双掷开关：由两个单刀开关并排而成，中间有一个连接着的直线。
3. 开关按钮：表示为一个长方形中央有一个小圆点，表示按下按钮时闭合。
三、保护装置符号1. 保险丝：表示为一条细线，中间有一个融化的部分。
2. 断路器：表示为一个中间有一个带有刀片开关的圆圈。
3. 接地符号：表示为一个倒三角形，倒三角形内有一条水平线代表大地。
四、传感器符号1. 温度传感器：表示为一个弯曲的弧线，上面有一个带有"T"字母的小圆点。
2. 压力传感器：表示为一个弯曲的弧线，上面有一个带有"P"字母的小圆点。
3. 光传感器：表示为一个弯曲的弧线，上面有一个带有"L"字母的小圆点。
五、电动机符号1. 直流电动机：表示为一个带有集电刷的圆圈，上面有"+"和"-"表示极性。
2. 交流电动机：表示为两个平行的线，上面有一个绕组。
3. 伺服电动机：表示为一个圆圈，里面有一个带有箭头的弯曲线。
六、电阻符号1. 固定电阻：表示为一个螺旋形。
2. 可变电阻：表示为一个带有箭头的螺旋形，箭头表示可调。
七、变压器符号1. 单相变压器：表示为两个相互连接的线圈。
2. 三相变压器：表示为三组相互连接的线圈。
电气符号含义
电气符号含义AL代表照明配电箱, 单电源进线PL代表动力配电箱AP表示动力配电箱,大部分时候是单电源，有时也有双电源，但不参与消防联动AW代表电表箱ALE是应急照明箱, 双电源进线的APE是应急动力配电箱柜，双电源进线，参与消防联动；GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power （动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
配电箱系统图中C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路107,建筑电气中的电缆电线符号ZR 是阻燃意思电缆表示方法：型号-电压-规格规格表示为：芯数*截面以上BVV、RVV之类就叫“型号”型号决定了电线电缆的种类、材料和结构常见的有：B——字母在型号最前面，表示“布电线类”；字母在型号最后面，表示“扁线类”V——聚氯乙烯料（一个V表示聚氯乙烯绝缘，两个V表示聚氯乙烯护套）R——软线类T——表示导体为铜材（铜是电线电缆主要材料，故铜的代号常省略）L——表示导体为铝材22——前一个2表示钢带铠装，后一个2表示聚氯乙烯外护套电线电缆型号N多种，此处不能包罗万象。
要哪一类电缆就参看哪一类电缆的国家标准，如你以上所以就是属于“布电线”类，国标号为GB5023-1997，和JB/T8743-1998图中“3”表示三根电线,n3、n2为回路编号。
电气图纸符号大全
电气图纸符号大全电气图纸是电气工程中非常重要的一部分，它是电气工程师们用来传达电气设计意图的重要工具。
在电气图纸中，各种符号的使用是必不可少的，它们能够简洁地表达出各种电气元件和设备的特性和功能。
因此，熟练掌握电气图纸中的符号是每个电气工程师必备的基本技能。
在电气图纸中，符号的使用是有一定规范的，不同的符号代表着不同的元件和设备，下面我们就来详细介绍一些常见的电气图纸符号。
1. 电源符号，电气图纸中，电源符号通常用来表示电路的供电来源，它的形状一般为一个实心圆圈，上面带有一个加号和一个减号，代表正负极。
有时候也会使用一个波浪线来表示交流电源。
2. 开关符号，开关符号在电气图纸中用来表示电路中的开关元件，一般为一个实心矩形，上面有一个斜线，表示开关的位置。
3. 电灯符号，电灯符号用来表示电路中的灯具，一般为一个实心圆圈，里面有一个加号和一个线代表灯丝。
4. 电阻符号，电阻符号用来表示电路中的电阻元件，一般为一个波浪线，代表电阻的阻值。
5. 电容符号，电容符号用来表示电路中的电容元件，一般为两条平行的线，代表电容的两极。
6. 电感符号，电感符号用来表示电路中的电感元件，一般为一个螺线管状的符号，代表电感的线圈。
7. 传感器符号，传感器符号用来表示电路中的传感器元件，一般为一个三角形，代表传感器的感应范围。
8. 电机符号，电机符号用来表示电路中的电机元件，一般为一个长方形，里面有一个波浪线，代表电机的旋转。
以上是一些常见的电气图纸符号，它们在电气工程设计中起着非常重要的作用。
掌握这些符号的意义和使用方法，能够帮助电气工程师们更好地进行电气设计和施工。
希望以上内容对大家有所帮助，谢谢阅读！。
电工图纸字母符号大全
电工图纸字母符号大全引言：在电气工程设计和电气设备安装过程中，电工图纸是一种重要的工具。
电工图纸使用了一系列的符号和标记来表示不同的电气元件和电气连接。
这些符号和标记的使用使得电工图纸能够清晰地传达电气系统的结构和功能。
在本文中，我们将介绍一些常用的电工图纸字母符号，这些符号可用于表示各种电气元件和连接。
对于电气工程师和电气技术人员来说，熟悉这些符号和标记是非常重要的，因为它们在设计和安装过程中被广泛使用。
一、电气设备符号：1. M：表示电动机。
电动机在电气系统中起到转换电能为机械能的作用。
它是电气设备中最常见的一种。
2. G：表示发电机。
发电机是将机械能转换为电能的设备。
它通常与燃气发动机或柴油发动机配合使用，用于发电站和其他应用中。
3. T：表示变压器。
变压器是将交流电能转换成不同电压的设备。
它在输电和配电系统中起着至关重要的作用。
4. P：表示发电厂。
发电厂是大规模发电的设施，通常由发电机和发电设备组成。
5. R：表示电阻。
电阻是电气元件中常见的一种，用于控制电流和电压。
6. C：表示电容器。
电容器是一种储存电荷并能够释放电荷的设备，它通常用于滤波和限制电流。
7. L：表示电感器。
电感器是一种以磁场存储和释放能量的设备，它在电路中起到滤波和稳定电流的作用。
8. S：表示开关。
开关是控制电路中电流通断的设备，它通常用于控制电气设备的开关。
9. F：表示保险丝。
保险丝是一种用于保护电路的安全装置，当电流超过安全限制时，保险丝会熔断以保护电路和设备。
二、电气连接符号：1. +：表示正极。
正极是电池或电源的电流输出端。
2. -：表示负极。
负极是电池或电源的电流输入端。
3. A：表示安培。
安培是电流单位的缩写，用于表示电流的强度。
4. V：表示伏特。
伏特是电压单位的缩写，用于表示电压的大小。
5. Hz：表示赫兹。
赫兹是频率单位的缩写，用于表示电流或电压的周期性变化。
6. W：表示瓦特。
瓦特是功率单位的缩写，用于表示电路的能量转换。
电工常用的电气符号
电工常用的电气符号电气符号是电工工作中常用的一种图形标记，用于表示电气元件、线路和系统等的性质、功能和连接关系。
电工常用的电气符号具有一定的规范和标准，熟练掌握这些符号对于电气工程师和技术人员来说非常重要。
本文将介绍一些电工常用的电气符号，并对其含义进行详细说明。
1. 电源符号电源符号是表示电气系统供电部分的标志，通常用来表示电源的正负极性。
正极性通常用长线表示，负极性通常用短线表示。
其中，直流电源的正极也可以用+号表示，负极可以用-号表示。
交流电源的符号一般带着波浪线，表示电源为交流电。
2. 开关符号开关符号是表示开关元件的标志，用于控制电路的通断。
通常，开关符号由两条相交的线和一个可旋转的圆圈或一个正方形组成。
当开关处于闭合状态时，两条线连接在一起，圆圈或正方形既可以在连接的线上，也可以是其中的一条线上。
当开关处于断开状态时，两条线分别代表通电和断电。
3. 电动机符号电动机符号用于表示电机元件，电动机是将电能转换为机械能的装置。
常见的电动机符号包括直流电动机、交流电动机、单相电动机等。
直流电动机使用带有弧形线的符号表示，交流电动机使用带有斜线的符号表示，单相电动机则是在交流电动机符号上加上一个小圆圈表示。
4. 传感器符号传感器符号用于表示电气系统中的传感器元件，用于感知和检测实物量。
常见的传感器符号包括光敏传感器、温度传感器、压力传感器等。
光敏传感器使用一个线和一个箭头表示，箭头指向线条，表示光敏元件的响应方向。
5. 保险丝符号保险丝符号用于表示电路中的保护元件，用于保护电路免受过载和短路等故障的影响。
保险丝符号通常由一个长方形框表示，内部有一个中间断开的线条，表示保险丝的开断功能。
6. 变压器符号变压器符号用于表示电气系统中的变压器元件，用于变换电压和电流。
变压器符号通常有两个相互连接的线圈，分别表示主线圈和副线圈。
主线圈和副线圈之间有一个斜线或曲线，表示变压器的绝缘。
7. 电容符号电容符号用于表示电气系统中的电容元件，用于存储和释放电荷。
电气图纸符号大全
电气图纸符号大全电气图纸是工程领域中非常重要的一部分。
它是用于表达电气设备和线路的分布、连接和功能的图形符号系统。
在电气工程中，电气图纸是工程师们沟通和交流的重要工具。
以下是一些常见的电气图纸符号和其对应的含义。
1. 电源符号：电源符号通常用来表示电气设备的供电来源。
常见的电源符号包括电池符号、电网符号和发电机符号。
这些符号表示了电气设备所需的电源类型。
2. 电气元件符号：电气元件符号用来表示电气设备中的各种元件，如开关、插座、保险丝、断路器等。
这些符号通常用来表示电气元件的功能和位置。
3. 传感器符号：传感器符号用来表示各种传感器设备，如温度传感器、湿度传感器、光线传感器等。
这些符号表示了传感器设备的类型和位置。
4. 电器设备符号：电器设备符号用来表示安装在电气线路中的各种电器设备，如电机、发动机、燃气灶等。
这些符号表示了电器设备的类型和位置。
5. 连接符号：连接符号用来表示电气线路之间的连接方式，如并联、串联和星形连接等。
这些符号表示了电气线路的连接方式和电流流动的路径。
6. 电线符号：电线符号用来表示不同类型的电线和电缆，如电源线、信号线和通信线等。
这些符号表示了电线的类型和连接方式。
7. 地线符号：地线符号用来表示电气设备的接地和保护系统，以确保安全。
这些符号表示了接地系统的类型和位置。
8. 灯具符号：灯具符号用来表示不同类型的照明设备，如灯泡、投光灯和路灯等。
这些符号表示了照明设备的类型和位置。
在电气工程中，使用正确的电气图纸符号非常重要。
只有使用标准化的符号，工程师们才能准确地理解和解释电气图纸。
这有助于提高工程项目的效率和质量。
除了上述提到的电气图纸符号，还有很多其他类型的符号在电气图纸中使用。
这些符号表示了电气设备和线路的更具体的功能和特征。
例如，电子器件符号表示各种电子元件、电路和系统中使用的器件。
总之，电气图纸符号是电气工程师们必须熟悉和掌握的重要工具。
通过正确使用这些符号，工程师们能够有效地传达和理解电气设备和线路的布局、连接和功能。
电气标注符号大全
电气标注符号大全如下：
1. 基本文字符号：C表示电容器，EH表示发热器件，EL表示照明电，EV表示空气调节器，FA表示带瞬时动作的限流保护器件，FU表示熔断器，FV表示限压保护器件，GS表示同步发电机，GA表示异步发电机，FR表示带延时动作的限流保护器件，GB表示蓄电池，HA表示报警器，HL表示指示灯。
2. 常用电气元件图形符号：KM表示接触器，KR表示热继电器，KT表示延时继电器，L表示电感器，M表示电动机，MS表示同步电动机，MT表示力矩电动机，PA表示电流表，PJ表示电度表，PS表示记录仪表，PV表示电压表。
3. 辅助文字符号：A表示电流、模拟，AC表示交流，AUT表示自动，ACC表示加速，ADD表示附加，ADJ表示可调，AUX表示辅助。
以上是电气标注符号大全的部分内容，仅供参考。
如需更多信息，建议查阅相关文献或咨询专业人士。
电气符号大全
电气符号大全一、引言电气符号是用来表示电路元件和连接方式的图形符号，它是电气工程中非常重要的一部分。
本文将为大家介绍一些常见的电气符号，并对其进行详细解析和说明。
二、电源符号1. 电池符号：用于表示直流电源，通常由一个或多个平行的实线和一个平行的长线组成，表示电池的正负极。
2. 发电机符号：用于表示旋转发电机，通常由一个圆圈和一个平行的实线组成，表示旋转发电机的转子和定子。
3. 交流电源符号：用于表示交流电源，通常由一个波形图标和一个平行的实线组成，表示交流电源的波形和相位。
三、开关符号1. 单刀双掷开关符号：用于表示一个开关可以控制两个电路的连接和断开，通常由一个中间带有一个弯曲的实线和两个外侧带有一个点的实线组成。
2. 按钮开关符号：用于表示一个按下或释放可以控制电路连接和断开的开关，通常由一个带有一个弯曲的实线和一个带有两个不完全圆圈的实线组成。
3. 断路器符号：用于表示一个可以在电路超载时自动切断电路的装置，通常由一个带有一个弯曲的实线和一个平行的长直线组成。
四、电容器和电感器符号1. 电容器符号：用于表示电容器，通常由两根平行的实线和两个短平行线组成，表示电容器的两个极板和电介质。
2. 电感器符号：用于表示电感器，通常由两根平行的实线和一个半环组成，表示电感器的线圈。
五、电路元件符号1. 电阻器符号：用于表示电阻器，通常由一个矩形和一个斜线组成，表示电阻器的外壳和电阻物质。
2. 二极管符号：用于表示二极管，通常由一个三角形和一个带有箭头的线组成，表示二极管的导向性质。
3. 晶体管符号：用于表示晶体管，通常由三个连接起来的箭头组成，表示晶体管的三层结构。
4. 集成电路符号：用于表示集成电路，通常由一个带有数字和字母的长方形组成，表示集成电路的功能和型号。
六、连接符号1. 直线连接符号：用于表示电路元件的直线连接，通常由一个实线组成，表示电路元件之间的直接连接。
2. 弯曲连接符号：用于表示电路元件的弯曲连接，通常由一个弯曲的实线组成，表示电路元件之间的弯曲连接。
电气常用符号大全
电气常用符号大全
电气常用符号大全有：L：火线（红色导线）
N：零线（蓝色导线）
PE：地线（黄绿双色导线）
很多220V的电气或用电器都会标注L和N，这两个点就是电源的接点，另外开关和插座上也会有标注。
交流（AC）
直流（DC）
这两个符号对应常见的两种电源，用电器接线时一定要注意区分是接交流电还是直流电，另外万用表测量电压和电流时，也要注意区分交流和直流。
常开：NO
常闭：NC
很多电气元件上都有这两个标注，NO对应常开触点，NC对应常闭触点。
比如：中间继电器、交流接触器、时间继电器、接近开关、光电开关以及变频器和PLC等，电气自动化控制电路其实就是若干个NO和NC组成的混合电路。
隔离开关：QS
断路器：QF
两种常见的通断开关，起到分配电能，控制线路通断的作用。
隔离开关只有隔离作用，而断路器对线路和用电器有保护作用。
熔断器：FU
热过载继电器：FR
两种常见的过载保护电气元件，熔断器就是我们常说的保险丝，而热过载继电器是防止电机过载的常用电气。
电动机：M
发电机：G
这是两大类，一个属于供电设备，一个属于常见负载。
按钮开关：SB
转换开关：SA
两类常见的控制开关，包含多种样式。
正转：FWD
反转：REV
这两个符号常用来表示电动机转动的方向，一个对应正转，一个对应反转。
正极：VCC
负极：GND。
电气图符号
电气图中符号含义及开关安装位置一、电气图中AP、AL、ALE、AT 、AW 含义1、AP---动力配电箱，2、AL---照明配电箱，3、ALE---应急照明配电箱，4、AT----双电源切换箱，5、AW---电表箱。
很多设计院是按这个来给配电箱分类的，在前面加数字表示楼层，后面加数字表示序号二、建筑水电安装中BV-3X10-PVC25-WC-CC/MR含义1、BV(塑料铜芯线)-3X10（3根10平方毫米的电线）2、PVC25（用PVC管，管径是25即1寸）3、WC（敷设方式--沿墙敷设）4、CC（敷设方式--沿地敷设）5、MR在金属线槽内敷设三、ZR-BV-3*4~CT 含义ZR表示阻燃；BV表示塑料铜芯线；3*4表示3根4平方的线；CT 表示敷设方式为电缆桥架敷设。
四、PC20-WC,CC含义1、PC20表示材质为管径为20的塑料管；2、WC表示敷设方式为暗敷设在墙内；3、CC表示敷设方式为暗敷设在顶板内。
五、NH-BV-7x6 SC32 CE WE含义耐火铜芯电线7根6MM2的穿在DN32的钢管内沿顶板和沿墙暗敷设。
六、NHBVR-2*1.5-SC15-CE WE含义耐火铜芯软线2根1.5MM2的穿在DN15的钢管内沿顶板和墙内暗设。
1、Sc**:直径为**的焊接钢管敷设2、CE-沿顶板面明敷设3、CC-沿顶板面暗敷设4、WE-沿墙面明敷设5、WC-沿墙面暗敷设6、WE/FC：沿墙面敷设/暗敷在地面内七、BV—3×2.5—JDG20,SR—WC,CE含义1、BV3×2.5 硬铜芯聚氯乙烯绝缘电线3跟2、JDG20 紧定式镀锌薄壁电线管DN203、SR 沿钢锁敷设4、WC 墙内暗敷设5、CE 沿天棚或顶板面敷设电缆常见型号：1、BV一般用途单芯硬导体无护套电2、RV 一般用途单芯软导体无护套电缆3、BVR 铜芯聚氯乙烯绝缘软电缆4、VV表示：聚氯乙烯绝缘（第一个V），聚氯乙烯护套（第二个V）5、YJV22表示：交连聚氯乙烯绝缘（YJ），聚氯乙烯护套（V），钢带凯（22）6、型号加“ZR”或“FR”的为阻燃电缆（电线）。
电气符号大全电气符号含义解释
电⽓符号⼤全电⽓符号含义解释电⽓符号⼤全电⽓符号含义解释电⽓符号⼤全SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙⾯敷设CE：沿天棚⾯或顶棚⾯敷设ACE：在能进⼊⼈的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进⼊的顶棚内FC：暗敷设在地⾯内SCE：吊顶内敷设,要穿⾦属管⼀，导线穿管表⽰SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-⾦属线槽M-钢索CP-⾦属软管PR-塑料线槽RC-镀锌钢管⼆，导线敷设⽅式的表⽰DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装⽅式的表⽰CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌⼊S-⽀架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯⼄烯管敷设：FPC电缆桥架敷设：CT⾦属线槽敷设：MR塑料线槽敷设：PR⽤钢索敷设：M穿聚氯⼄烯塑料波纹电线管敷设：KPC穿⾦属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙⾯敷设：WS暗敷设在墙内：WC沿天棚或顶板⾯敷设：CE暗敷设在屋⾯或顶板内：CC吊顶内敷设：SCE地板或地⾯下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适⽤于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的⼀种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设⽅式的⼀些表⽰⽅法，你对照着查⼀下矿⽤铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿⽤铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接⽤软电缆（电线），软结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱.02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。
A表示配电设备（箱、柜）；L表示用于照明类；E表示用于应急（照明）。
如AL--正常照明配电箱。
05,建筑安装配电箱怎么算几模，或几P?建筑安装配电箱怎么算几模，或几P ?配电箱系统图中：是依据自动开关C65N级数？还是还是回路个数？帮忙详细解释一下。
再帮忙解释下这些符号的意思：DZ47TSM,DS139,DYM1,NB1,QTS,RWM5,COM2TIB1,HTC,BKN,AJMC65N,S250S,5SX,E4CB小型配电箱（一般是照明配电箱），也叫终端电器，模数化终端电器。
近代配电箱多采用模数化电器（好处略），模数指内部器件单元，如微型断路器的【宽度】，以9mm为基本单位，但断路器最小的是单极断路器，占18mm宽，理论上是2个模数，但工程上常以18mm宽为1个模数，同时因为是单极断路器的宽度，单极也称1P（Pole,极），那么模数化配电箱规格就按P数分为若干种，它们的高度相同，宽度=边余量+总P数+边余量。
那些符号都是电气图中代号如DZ47、NB1、TIB1、C65、E4CB都是微型断路器，DZ47是全国通用代号，后4个厂家自命名代号，如：C65-----施耐德（天津）梅兰日兰，国内最好、最贵的（10A/1P为25元）；E4CB----奇胜电器，基本同C65，但市场、知名度不如C65，据说已被收购；DZ47----因为所有厂家都可以用这个代号，鱼龙混杂，价格甚至可以5元以下。
其他的顾不上查资料了，自己网上搜吧。
06,配电系统问题本人新手，请教前辈们，这张图是不是就是配电系统图（后面还有AL32,ALK1等之类的图，百度插不上），怎么看不出配电方式，比如说TT,TN等，还是直接跟这个无关啊！再就是里面每类型号是什么意思，在网上也搜不到！难道这就是配电柜里面的原理图？那么那些功率以及电缆的型号是怎么确定的谢谢各位前辈了，本人只有这么多分了，之前不知道怎的被封了！我试着回复一下吧，仅供参考：一、这张图可以称为“配电系统图”，或更为细致地称为“编号为AL的配电箱系统图”。
二、从图看，接地方式为TN-S系统，因为配电箱的总进线为五芯，正常的情况整个系统的中性导体和保护导体是分开的（如果合一的话，用四芯即可），在这个基础上，箱体还做了重复接地。
三、上面的符号所代表的意义，在网上都能查得到，你应该首先下载一个电气图例符号大全，仔细看一下，大半问题就解决了。
四、图中所标注的功率数值，就是设备铭牌上标注的功率。
五、电缆的型号是根据负荷大小、设备使用情况、电缆的容许载流量和安装条件等条件计算出来的。
07,建筑电气中的电缆电线符号表示？比如：ZR 是阻燃意思还有 BVV 什么RVV 之类的代表什么意思啊？！？！？！求老师总结下电缆表示方法：型号-电压-规格规格表示为：芯数*截面以上BVV、RVV之类就叫“型号”型号决定了电线电缆的种类、材料和结构常见的有：B——字母在型号最前面，表示“布电线类”；字母在型号最后面，表示“扁线类”V——聚氯乙烯料（一个V表示聚氯乙烯绝缘，两个V表示聚氯乙烯护套）R——软线类T——表示导体为铜材（铜是电线电缆主要材料，故铜的代号常省略）L——表示导体为铝材22——前一个2表示钢带铠装，后一个2表示聚氯乙烯外护套电线电缆型号N多种，此处不能包罗万象。
要哪一类电缆就参看哪一类电缆的国家标准，如你以上所以就是属于“布电线”类，国标号为GB5023-1997，和JB/T8743-199808,建筑给排水图形符号？线路上的3代表什么啊？问题补充：其实这是电路图，昨晚打错字了！这不是给排水图形符号，是电气符号。
图中“3”表示三根电线,n3、n2为回路编号。
09,建筑电气图解释一下C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50 每个字母符号数字分别指什么？还有C65N-C16/3P VV*5x2.5-SC32/WC/FC 谢谢C65N-16A 2P 是指使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mAYJV 3X4mm SC25 HDPE50 YJV：交联聚乙烯电缆,3*4：三根四平方的。
SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设C65N-C16/3P C65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极VV*5x2.5-SC32/WC/FC 指 5*2.5平方的VV（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。
C65N是正泰微型开关16A 3回路VV是电缆5芯2.5平方32是镀锌管WC/FC是敷设方法c65:断路器型号。
C16：16A。
3P：三相的。
VE30MA：三十毫安的漏电保护。
YJV：交联聚乙烯电缆。
3*4：三根四平方的。
SC25：25的钢管。
后面的不知道。
下面的意思是：C65的3P断路器，5*2.5平方的VV电缆，32的钢管，沿墙沿地暗敷设。
C65是设计厂家的断路器序列号；16A是断路器的额定电流；2P是接两个线一零一火；VE-30MA是漏电保护电流是30MA；YJV是交联聚乙烯电缆；3*4MM是3根4平方的电线；SC25是25的焊管暗敷设；HDPE50是50的波纹管敷设；C65和上面的一样，16A也是一样，3P是三级接三火线；vv5*2.5-sc32/wc/fc是5*2.5平方的VV电缆穿32的焊管沿墙或地面暗敷设。
10,建筑电气图纸中有一个双电源切换箱？他的符号是HUSD18R-63/16A-4P是什么意思？他这个箱能有多大？他下面还有一个EPS箱是用DUYD-220V/2KW表示的，请问这个箱能有多大？里面的EPS大尺寸是多大？EPS箱有三趟回路。
谢谢大家了！EPS是应急电源装置，标准的可以连续供电12小时，一般用于消防应急电源，HUSD18R-63/16A-4P是个型号，DUYD18代表应急电源装置以及厂家代码（设计师应该是推荐用环宇的双电源开关），2KW是负载，16A是负载电流，4p是四相。
双电源切换箱应该不大，一个双电源开关，加几个断路器，80*100*40应该足够啦！EPS一般都是做成柜子(设计师也推荐用环宇的EPS），这个EPS应该是消防应急照明。
11,建筑电气施工图建筑电气施工图中配电箱一半黑一般白，有的画一个对交叉，有的是上白下黑，有的是左白右黑，有的是左黑右白问题补充：都是什么意思表示什么状态或者什么性质电气施工图纸中的配电箱柜全白的为配电箱（柜）的一般通用符号，但是设计常用它表示明装照明配电箱(柜)；全黑的为照明配电箱(柜）一般符号，画在墙内为暗装，画在墙外为明装，但是设计常用它表示为暗装照明配电箱（柜）；半黑半白的为动力配电箱（柜），同样要看他是画在墙内或墙外；对角线半黑半白的为综合多种电源配电箱（柜），但也是消火栓箱的符号；就是箱内回路有动力也有照明的；打叉全白的为事故应急配电箱（柜），有动力的也有照明的；上白下黑的是卷帘门控制箱；总的来说设计图纸画在墙外的是明装，墙内的为暗装；具体的配电箱柜的功能和型号我们要看设计说明确定。
电气符号大全2009年08月17日星期一11:11SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。
