1、电积反应
阴极：Cu2++2e==Cu
阳极：H2O-2e==1/2O2+2H+
总反应：Cu2++H2O ==Cu+1/2O2+2H+ 15
2、电积实践及技经指标
电 积 时 的 实 际 槽 电 压 为 1.8 ～ 2.5V ， 电 效 仅 为 77～92%，电解液中Cu2+浓度越低，铁含量越高，温 度越高和阴极周期越长，促使化学溶解增高，电效也 就越低。槽电压和电效低的结果，使电耗为铜电解精 炼的十倍。
（Roasting- Leaching- Electrowinning)。
9.2.1工艺流程：
图 9.1 工艺流程
5
9.2.1硫化铜精矿的焙烧
(1) 焙烧的目的 焙烧是首道工序，使炉料进行硫酸化焙
烧，其目的是使绝大部分的铜变为可溶于 稀硫酸的CuSO4和CuO•CuSO4，而铁全部 变为不溶的氧化物(Fe2O3)，产出的SO2供 制酸。
2）过程: 萃取 反萃
3）原理: Cu2+水相+2R-H有机相=R2-Cu有机相+2H+水相
4）设备: 萃取箱(图9.3)
30
图 9.3 萃取箱
31
9.4氨浸—萃取—电积法
9.4.1高压氨浸法:
在高温、高氧压和高氨压下浸出硫化精矿，铜、 镍、钴等有价金属形成配合物进入溶液，铁形成氢氧 化物进入残渣 ,由于浸出过程所需压力较高以及酸溶 液对设备的腐蚀较大，目前主要用于处理Cu-Ni-Co 复合矿。
电积时电解液温度为35～45℃，阴极周期可取7天， Dk为150～180A/m2，所得电铜含铜为99.5～99.95%。
16
阴极：Cu2++2e==Cu
阳极：H2O-2e==1/2O2+2H+
总反应：Cu2++H2O ==Cu+1/2O2+2H+ 15
2、电积实践及技经指标
电 积 时 的 实 际 槽 电 压 为 1.8 ～ 2.5V ， 电 效 仅 为 77～92%，电解液中Cu2+浓度越低，铁含量越高，温 度越高和阴极周期越长，促使化学溶解增高，电效也 就越低。槽电压和电效低的结果，使电耗为铜电解精 炼的十倍。
（Roasting- Leaching- Electrowinning)。
9.2.1工艺流程：
图 9.1 工艺流程
5
9.2.1硫化铜精矿的焙烧
(1) 焙烧的目的 焙烧是首道工序，使炉料进行硫酸化焙
烧，其目的是使绝大部分的铜变为可溶于 稀硫酸的CuSO4和CuO•CuSO4，而铁全部 变为不溶的氧化物(Fe2O3)，产出的SO2供 制酸。
2）过程: 萃取 反萃
3）原理: Cu2+水相+2R-H有机相=R2-Cu有机相+2H+水相
4）设备: 萃取箱(图9.3)
30
图 9.3 萃取箱
31
9.4氨浸—萃取—电积法
9.4.1高压氨浸法:
在高温、高氧压和高氨压下浸出硫化精矿，铜、 镍、钴等有价金属形成配合物进入溶液，铁形成氢氧 化物进入残渣 ,由于浸出过程所需压力较高以及酸溶 液对设备的腐蚀较大，目前主要用于处理Cu-Ni-Co 复合矿。
电积时电解液温度为35～45℃，阴极周期可取7天， Dk为150～180A/m2，所得电铜含铜为99.5～99.95%。
16

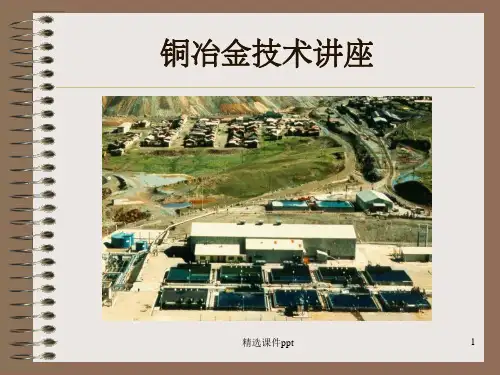

《铜冶金技术讲座》PPT课件
精选课件ppt
11
第一节 湿法炼铜的进展
1、近十年来产量变化 2、萃取-电积厂家近三十年来的变化
精选课件ppt
12
1、近十年来产量变化
项目
单位 1993
1995
1997
1999
2001
矿产铜量
万吨 937.4
1027.8
1107.2
1154.7
1194.6
SX-EW 产 万吨 83.8 量
SX-EW 的 %
8.94
比例
111.4
178.5
199
266
10.84
16.12
17.23
22.27
精选课件ppt
13
2、萃取-电积厂家近三十年来的变化
年份
厂 家 数 （ 不 含 5万t/a以上厂家 1 0 万 t/a 以 上 厂 总 产 量 （ 万
中国）
数
家数
吨）
1971 2
0
0
1.5
1981 9
1
0
25
1991 26
• 青铜器时代（Cu-Sn合金） • 硫化矿炼铜 • 湿法炼铜
精选课件ppt
7
青铜器时代（Cu-Sn合金）
1.1炼铜必备的两个条件：高温的获得；（还原性）气氛 的可控性
1.2青铜器的起始年代及发源：两河流域（古巴比伦）
• 在伊朗发现公元前8000~9000年小件自然铜饰物
• 在土耳其发现公元前6000~7000年的含铜炉渣
铜色，继续加热变成黑色（CuO），〉
1000℃赤红
在 含 CO2 的 潮 湿 空 气 中 ， 表 面 生 成 铜 绿 {CuCO3Cu(OH)2}，与盐酸和稀硫酸不反应， 溶于氨水中。
《湿法冶金浸出》PPT课件
18 2018年11月25日星期日
பைடு நூலகம்
（ 6 ）有配合物形成的溶解。用氰化钾或氰 化钠溶液溶解金或银的过程，是这类反应的 常见实例。如金的氰化钠溶解反应：
1 2Au+4NaCN+H2 O+ O2 ® 2NaAu(CN)2 +2NaOH 2
此外，硫化镍的氨溶浸也是一个重要实例， 其反应为：
1 Ni3S2 +10NH 4 OH+(NH4 )2SO4 +4 O2 ® 3Ni(NH3 )4 SO4 +11H2 O 2
湿法冶金--浸出
1 2018年11月25日星期日
第一节 概述
什么是湿法冶金？
利用某种溶剂，借助化学反应（包括氧化、 还原、中和、水解及络合等反应），对原 料中的金属进行提取和分离的冶金过程。
湿法冶金的应用
湿法冶金作为一项独立的技术是在第二次 世界大战时期迅速发展起来的，在金、银、 铜、镍、钴、锌、铀、钨、钼和稀有金属 的提取以及氧化铝的生产都要用到湿法冶 金。
2 2018年11月25日星期日
1. 关于浸出的知识
浸出的实质；
浸出剂的选择；
浸出过程的分类 浸出反应的分类
3 2018年11月25日星期日
1.1 浸出的实质
浸出的实质在于利用适当的溶剂使矿石、精 矿和半产品中的一种或几种有价成分优先溶出， 使之与脉石分离。
4 2018年11月25日星期日
NiS(s)+CuSO4(l) CuS(s)+NiSO4(l)反应。
白钨矿用苏打溶液进行的加压浸出，也是属于 这种类型，其反应如下：
CaWO4(g)+Na2CO3(l) CaCO3(s)+Na2WO4(l)
பைடு நூலகம்
（ 6 ）有配合物形成的溶解。用氰化钾或氰 化钠溶液溶解金或银的过程，是这类反应的 常见实例。如金的氰化钠溶解反应：
1 2Au+4NaCN+H2 O+ O2 ® 2NaAu(CN)2 +2NaOH 2
此外，硫化镍的氨溶浸也是一个重要实例， 其反应为：
1 Ni3S2 +10NH 4 OH+(NH4 )2SO4 +4 O2 ® 3Ni(NH3 )4 SO4 +11H2 O 2
湿法冶金--浸出
1 2018年11月25日星期日
第一节 概述
什么是湿法冶金？
利用某种溶剂，借助化学反应（包括氧化、 还原、中和、水解及络合等反应），对原 料中的金属进行提取和分离的冶金过程。
湿法冶金的应用
湿法冶金作为一项独立的技术是在第二次 世界大战时期迅速发展起来的，在金、银、 铜、镍、钴、锌、铀、钨、钼和稀有金属 的提取以及氧化铝的生产都要用到湿法冶 金。
2 2018年11月25日星期日
1. 关于浸出的知识
浸出的实质；
浸出剂的选择；
浸出过程的分类 浸出反应的分类
3 2018年11月25日星期日
1.1 浸出的实质
浸出的实质在于利用适当的溶剂使矿石、精 矿和半产品中的一种或几种有价成分优先溶出， 使之与脉石分离。
4 2018年11月25日星期日
NiS(s)+CuSO4(l) CuS(s)+NiSO4(l)反应。
白钨矿用苏打溶液进行的加压浸出，也是属于 这种类型，其反应如下：
CaWO4(g)+Na2CO3(l) CaCO3(s)+Na2WO4(l)
