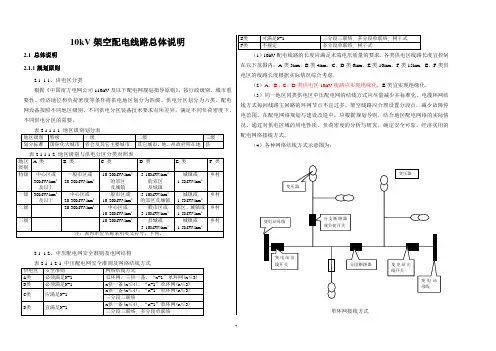

· 2 10kV架空配电线路总体说明2.1 总体说明2.1.1规划原则2.1. 1.1、供电区分类根据《中国南方电网公司110kV及以下配电网规划指导原则》，按行政级别、城市重要性、经济地位和负荷密度等条件将供电地区划分为四级、供电分区划分为六类。

配电网设备按照不同地区级别、不同供电分区装备技术要求有所差异，满足不同负荷密度下、不同供电分区的需要。

表2.1.1.1-1 地区级别划分表表2.1.1.1-2 地区级别与供电分区分类对照表2.1. 1.2、中压配电网安全准则及电网结构表2.1. 1.2-1 中压配电网安全准则及网络结线方式（1）10kV配电线路的长度应满足末端电压质量的要求，各类供电区线路长度宜控制在以下范围内：A类3km，B类4km，C、D类6km，E类10km，F类15km，E、F类供电区的线路长度根据实际情况综合考虑。

（2）A、B、C、D类供电区10kV线路应实现绝缘化，E类宜实现绝缘化。

（3）同一地区同类供电区中压配电网的结线方式应尽量减少并标准化。

电缆环网结线方式每回线路主回路的环网节点不宜过多。

架空线路应合理设置分段点，减少故障停电范围。

在配电网络规划与建设改造中，应根据规划导则，结合地区配电网络的实际情况，通过对供电区域的用电性质、负荷密度的分析与研究，确定安全可靠、经济实用的配电网络接线方式。

（4）各种网络结线方式示意图为：单环网接线方式多分段单联络接线方式单环网、多分段单联络都是通过主干线路末端之间的直接联络，实行环网接线，开环运行。

这种接线具有运行方便、结线简单、投资省、建设快等特点；对于架空线路，只要在主干线路上安装若干台杆上开关即能实现。

当主干线路任一段线路或环网设备故障、检修时，可通过分段开关切换，确保非故障段（非检修段）正常供电，大大提高了系统供电可靠性。

但该接线方式要求每条线路具有50%的备供能力，即正常最大供电负荷只能达到该线路安全载流量的1/2，以满足配电网络N-1安全准则要求；一般每条线路配变装接容量不超过10MV A。

双环网接线方式三分段三联络接线方式双环网、三分段三联络在单环网增加每一分段线路与其它线路的联系，实现互为备用，当任一段线路或环网单元故障、检修时，均不影响另一段线路正常供电，尽可能缩小停电范围，提高配电网络供电可靠性。

这种接线每条线路只需余留1/3或1/4的备用容量，线路负载率高达67%或75%，大大提高了配电线路利用率；但由于需要架设联络线路，增加线路投资，联络线路应采用就近引接。

树干式接线方式由于树干式网络不存在线路故障后的负荷转移，可以不考虑线路的备用容量，每条线路可满载运行，即正常最大供电负荷不超过该线路安全载流量。

在条件允许情况下，主干或次干线路分段开关可采用柱上重合器，尽可能快速切除线路故障。

这种接线方式只适用于城郊、农村或非重要用户的架空线路。

2.1.2 架空配电线路设计要点说明2.1.2.1导线2.1.2.1.1导线型号及截面选择配电线路所采用的导线，应符合国家电线产品技术标准，结合地区配电网发展规划，根据工程实际选LGJ型钢芯铝绞线、LJ铝绞线或JKLYJ、JKLGYJ型绝缘导线，并认真计算，留有一定裕度。

其中钢芯铝绞线设计安全系数不得小于2.5，架空绝缘导线设计安全系数不得小于3.0。

10kV 导线截面选择应系列化、标准化，同一分区内主干线截面宜一致，主干线路的导线截面统一按5年负荷规划一次选定。

《南方电网公司110kV及以下配电网装备技术导则》、《云南省电网公司35kV及以下配电网装备技术导则》要求，在D 类及以上供电区应采用绝缘导线，E 类供电区可采用绝缘导线，F 类供电区宜采用裸导线，山区或空旷易雷击区域应采用裸导线。

根据云南省地形地貌情况，各类供电区内处于林区地段应采用绝缘导线。

中压绝缘导线宜选用交联聚乙烯绝缘铝绞线或交联聚乙烯绝缘钢芯铝绞线，中压裸导线宜选用钢芯铝绞线、铝绞线。

按南方电网公司《110kV及以下配电网规划指导原则》和《110kV及以下配电网装备技术导则》要求，结合规划，各类供电区的10kV 导线截面选择按表表2.1.2.1-1 10kV选取。

表2.1.2.1-1 10kV 线路导线截面选择2.1.2.1.1 常用导线、钢绞线技术参数常用导线、钢绞线技术参数详见表2.1.2.1-2～表2.1.2.1-6。

表2.1.2.1-2 LGJ型钢芯铝绞线规格表2.1.2.1-3 15kV JKL（G）YJ型架空绝缘导线技术参数表表2.1.2.1-4 镀锌钢绞线技术参数表表2.1.2.1-5 中压导线持续载流能力控制标准上表中电流数值作为对导线载流能力的最低控制要求，不代表导线实际载流能力。

交联聚乙烯绝缘导体的额定运行温度为不超过90℃，短路时的最高温度不超过250℃。

裸导线按同样标准控制。

2.1.2.2绝缘子中压配电线路绝缘子的性能应符合国家有关标准，一般地区的绝缘子和金具的安全系数应符合Q/CSG11502的规定，城市线路绝缘子安全系数宜适当提高，绝缘子型式应根据工程所处环境特点选择。

本设计中直线杆采用针式绝缘子或陶瓷棒（瓷横担绝缘子），耐张杆采用悬式绝缘子串。

绝缘子机械强度的使用安全系数不应小于：针式绝缘子2.5，悬式绝缘子2.0。

针式绝缘子采用P-10T/P-15T/P-20T型和P-10M/P-15M/P-20M，使用时据线路所处地带的污秽等级选用额定电压15kV或20kV的产品；瓷横担绝缘子选用SC-185（S-185）或SC-210（S-210）的产品；悬式绝缘子选用XP-70型，通过污秽地区的线路区段应采用防污绝缘子。

其机电性能应满足以下要求：干弧电压75kV，湿弧电压45kV，击穿电压110kV，机电破坏负70kN。

上述各种绝缘子的型号及参数见表2.2.2-1。

表2.1.2.2-1 各式绝缘子型号及技术参数表2.1.2.3 金具10kV线路常用金具为耐张线夹、连接金具和接续金具。

本图籍中架空导线宜采用常规、节能铝合金或预绞式金具，绝缘导线用常规或预绞式金具和穿刺线夹。

具体视情况选用。

10kV线路优先选用不受电磁作用影响的节能型金具，机械强度安全系数不应小于2.5。

钢制或黑色金属质地的金具应热镀锌，并应符合DL/T 765.1 的技术规定。

10kV 架空裸线金具使用节能型铝合金金具。

绝缘导线宜采用耐张铝合金金具。

绝缘导线“T”接引线应采用带绝缘罩的专用并沟线夹。

绝缘导线应选用与之导线匹配的绝缘金具，应在T 接处、耐张杆两端、终端杆装设穿刺型带绝缘罩式接地挂环。

2.1.2.3.1 耐张线夹A、B、C、D类区域均为绝缘导线，采用绝缘导线耐张线夹或预绞式耐张线夹；E、F类区域采用绝缘导线时，用绝缘导线耐张线夹或铝合金耐张线夹绝缘罩配套使用；E类区域采用裸导线时，用铝合金耐张线夹；F区域采用裸导线时，用普通耐张线夹。

常用耐张线夹详见表2.1.2.3-1至2.1.2.3-7。

表2.1.2.3-1 常用普通耐张线夹及适用条件表表2.1.2.3-2 NLL系列螺栓型铝合金耐张线夹及适用条件表表2.1.2.3-3 NXLH 系列螺栓型铝合金耐张线夹及适用条件表表2.1.2.3-4 HD 系列螺栓型铝合金耐张线夹及适用条件表表2.1.2.3-5 NJX 系列楔型绝缘耐张线夹及适用条件表表2.1.2.3-6 JNX 系列楔型绝缘耐张线夹及适用条件表表2.1.2.3-7 JNL 系列倒装式楔型绝缘耐张线夹及适用条件表表2.1.2.3-8 JNZL 系列楔型自锁绝缘耐张线夹及适用条件表表2.1.2.3-9 常用预绞式导线耐张线夹及适用条件表（PLP ）表中型号和参数仅供参考，以产品提供厂家型号为准。

表2.1.2.3-10 楔型UT形耐张线夹及适用条件表2.1.2.3.2 连接金具常用连接金具见表2.1.2.3-8。

表2.1.2.3-11常用普通连接金具及适用条件表2.1.2.3.3 接续和其他金具表2.1.2.3-12 常用并沟线夹及适用条件表表2.1.2.3-13 常用T型线夹及适用条件表表2.1.2.3-14 常用预绞式导线全张力接续条及适用条件表表2.1.2.3-15常用预绞式跳线接续条及适用条件表表2.1.2.3-16 常用接线端子及适用条件表表2.1.2.3-17 绝缘穿刺线夹及适用条件表表2.1.2.3-18 绝缘穿刺线夹及适用条件表表2.1.2.3-169 穿刺型带绝缘罩式接地挂环及适用条件表表2.2.3-20 架空绝缘线路异径并沟、T 型分支线夹表中型号和参数仅供参考，以产品提供厂家型号为准。

2.1.2.3. 4 拉线金具： 表2.2.3-17 楔型线夹表2.2.3-18 UT 型线夹（不可调式）表2.2.3-19 UT 型线夹（可调式）注：NUT-3、NUT-4两种线夹的U 型螺丝上带有顶杠。

表2.2.3-20 拉线用U 形挂环表2.2.3-21 钢线卡子2.1.2.3.5 防振锤表2.1.2.3-22 防震锤规格表2.1.2.4 杆塔2.1.2.4.1 混凝土电杆本图集采用预应力钢筋混凝土稍径电杆，电杆构造要符合国家标准。

其设计强度安全系数不应小于1.8。

表2.1.2.4-1 预应力钢筋混凝土电杆主要技术数据表装设线路设备的电杆，除熔断器和隔离开关外，用Φ190稍径的钢筋混凝土拔稍杆。

附挂单相变压器的电杆，选用15m 或12m Φ190稍径的重型钢筋混凝土拔稍杆（增加配筋和提高混凝土标号）。

本设计中给出单杆单回直线、耐张、终端、T 接和双回直线组装图，单杆中压带低压组装图，双杆单回直线、耐张、终端和三联杆单回耐张组装图。

2.1.2.4.2 角钢塔本设计选用SJT2和Y90两个系列塔型，其中Y90为单回塔，SJT2为双回塔，包括焊接型，给出总装、详图、材料和常规基础施工图，具体型号及使用条件需按照规程进行校核。

2.1.2.4.3圆锥形钢管杆本图籍对10kV （包括单回、双回、三回、四回，满足直线、转角、分支、T 接、终端等各种功能需求）各种钢管杆型提供杆型总装图，仅供设计参考。

具体工程设计时根据设计或建设方提出功能需求、工况条件和地质情况，由供货厂家出杆型和基础设计图。

钢管杆离地2.5m以上应有登杆塔设施，钢管杆的横担宜设置高空防坠装置。

所有钢管杆最底层电力横担下1.5m处增设ADSS光缆挂点。

2.1.2.4.4 杆塔的选用原则在走廊清理费用较高及走廊较狭窄的地带，宜采用导线三角排列的杆塔；在非重冰区还宜结合远景规划采用双回线路或多回线路杆塔；在重冰区应按照抗冰加固导则合理选择导线排列方式和杆塔；边远山区运输条件较差时，可据情况选用分段杆、分段钢管杆或螺栓塔，本图籍不作定型。

2.1.2.5基础2.1.2.5.1 电杆混凝土杆埋深参照《架空配电线路设计技术规程》（SDJ206-1987）要求，结合当地运行经验、材料来源、地质情况等条件进行施工设计，埋深均不小于下表所示的数值。
