超声回弹综合法检测混凝土强度技术规程超声回弹综合法是一种常用的非破坏性检测技术，可在不破坏混凝土结构的情况下，快速、准确地评估混凝土的强度。
本文将详细介绍超声回弹综合法检测混凝土强度的技术规程。
混凝土强度是评估混凝土结构质量和耐久性的重要指标之一。
传统的混凝土强度检测方法通常需要在现场取样送实验室进行试验分析，不仅费时费力，而且对混凝土结构可能造成一定的损伤。
而超声回弹综合法作为一种非破坏性检测技术，无需进行取样，可以直接在现场对混凝土进行评估，因而在工程实践中得到广泛应用。
首先，超声回弹综合法的原理是利用超声波在混凝土中传播的速度与混凝土强度之间的关系来评估混凝土的强度。
超声波在混凝土中的传播速度与混凝土的密度和弹性模量相关，而混凝土的密度和弹性模量则与混凝土的强度有密切关系。
因此，通过测量超声波在混凝土中的传播速度，可以间接得到混凝土的强度信息。
其次，超声回弹综合法的操作步骤如下：1. 准备工作：选择合适的检测仪器和探头，对设备进行校准和调试。
2. 测量位置确定：根据需要评估的混凝土结构，确定测量点的位置和数量，并进行标记。
3. 表面处理：清除测量点表面的杂物和污物，并确保表面平整。
4. 检测操作：将超声回弹仪的探头紧密贴合在测点上，用力敲击探头，记录回弹数值。
5. 数据处理：根据回弹数值，结合经验曲线或相关公式，计算出混凝土的强度。
在实际操作中，需要注意以下几点：1. 测量过程中要坚持规范和标准化操作，保证数据的准确性和可比性。
2. 不同类型和强度等级的混凝土，需要选择相应的超声回弹仪和探头，以适应不同的应用场景。
3. 测量点的选择要代表性，避免受到其他因素的干扰，如孔洞、密实度不均匀等。
4. 针对大型混凝土结构，可以采用网格状布点测量的方式，以获得更全面和准确的结构强度信息。
最后，超声回弹综合法检测混凝土强度技术规程可根据实际情况进行进一步补充和完善。
在工程实践中，需要根据具体工程要求、检测目的和场景特点，合理选择检测仪器和探头，并制定详细的操作流程和注意事项。
混凝土强度超声回弹综合法

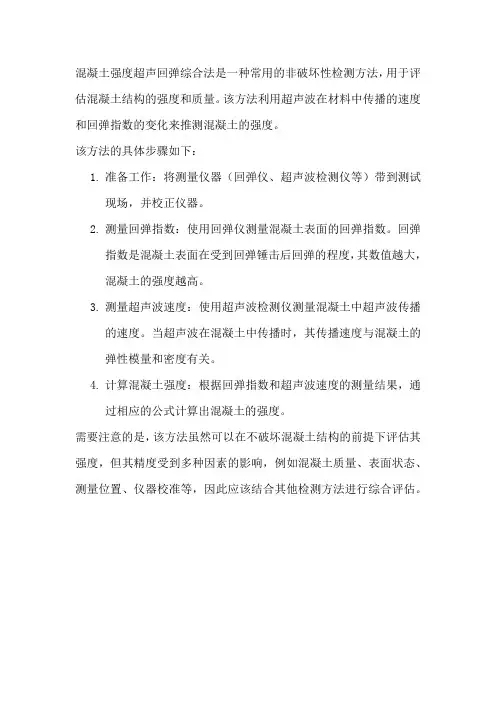

混凝土强度超声回弹综合法是一种常用的非破坏性检测方法，用于评估混凝土结构的强度和质量。
该方法利用超声波在材料中传播的速度和回弹指数的变化来推测混凝土的强度。
该方法的具体步骤如下：
1.准备工作：将测量仪器（回弹仪、超声波检测仪等）带到测试
现场，并校正仪器。
2.测量回弹指数：使用回弹仪测量混凝土表面的回弹指数。
回弹
指数是混凝土表面在受到回弹锤击后回弹的程度，其数值越大，混凝土的强度越高。
3.测量超声波速度：使用超声波检测仪测量混凝土中超声波传播
的速度。
当超声波在混凝土中传播时，其传播速度与混凝土的
弹性模量和密度有关。
4.计算混凝土强度：根据回弹指数和超声波速度的测量结果，通
过相应的公式计算出混凝土的强度。
需要注意的是，该方法虽然可以在不破坏混凝土结构的前提下评估其强度，但其精度受到多种因素的影响，例如混凝土质量、表面状态、测量位置、仪器校准等，因此应该结合其他检测方法进行综合评估。
超声回弹综合法测定混凝土强度试验

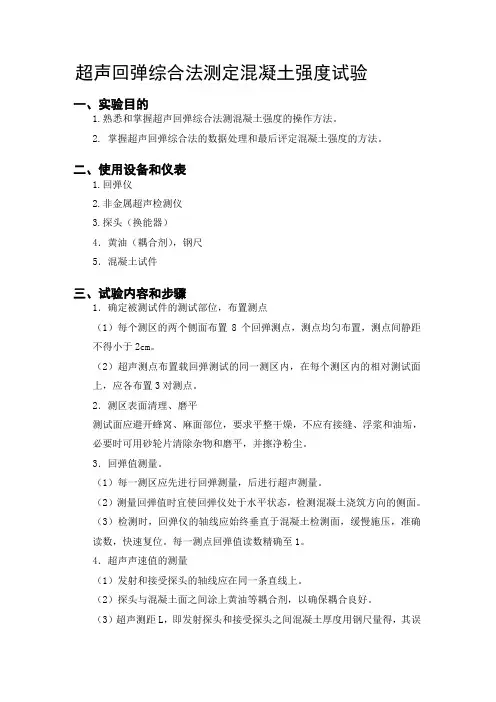

超声回弹综合法测定混凝土强度试验一、实验目的1.熟悉和掌握超声回弹综合法测混凝土强度的操作方法。
2. 掌握超声回弹综合法的数据处理和最后评定混凝土强度的方法。
二、使用设备和仪表1.回弹仪2.非金属超声检测仪3.探头（换能器）4．黄油（耦合剂），钢尺5．混凝土试件三、试验内容和步骤1．确定被测试件的测试部位，布置测点（1）每个测区的两个侧面布置8个回弹测点，测点均匀布置，测点间静距不得小于2cm。
（2）超声测点布置载回弹测试的同一测区内，在每个测区内的相对测试面上，应各布置3对测点。
2．测区表面清理、磨平测试面应避开蜂窝、麻面部位，要求平整干燥，不应有接缝、浮浆和油垢，必要时可用砂轮片清除杂物和磨平，并擦净粉尘。
3．回弹值测量。
（1）每一测区应先进行回弹测量，后进行超声测量。
（2）测量回弹值时宜使回弹仪处于水平状态，检测混凝土浇筑方向的侧面。
（3）检测时，回弹仪的轴线应始终垂直于混凝土检测面，缓慢施压，准确读数，快速复位。
每一测点回弹值读数精确至1。
4．超声声速值的测量（1）发射和接受探头的轴线应在同一条直线上。
（2）探头与混凝土面之间涂上黄油等耦合剂，以确保耦合良好。
（3）超声测距L，即发射探头和接受探头之间混凝土厚度用钢尺量得，其误差应不大于1％。
四、试验数据处理及混凝土强度评定1．回弹值的处理计算（1）在每个测区的16个测点的16个回弹值i R 中，剔除3个最大值和3个最小值，然后将剩余的10个回弹值按下式计算测区平均回弹值（精确至0.1）：101/10m i i R R ==∑（2）回弹仪非水平方向检测混凝土浇筑面时，应按下式修正：m ma aa R R R =+式中：ma R －非水平方向检测时测区的平均回弹值，精确至0.1。
aa R －非水平方向检测时回弹值的修正值，按附录附表2－3采用。
（3）回弹仪水平方向检测混凝土表面或底面时，应按下列公式修正：t t m m a R R R =+b b m m a R R R =+式中：m m t b R R 、－水平方向检测混凝土浇筑表面、底面时，测区的的平均回弹值，精确至0.1。
超声—回弹综合法测定混凝土强度
超声—回弹综合法测定混凝土强度
测定混凝土强度的方法之一是使用超声回弹综合法。
这种方法是利用声波在混凝土中的传播速度与混凝土强度之间的相关性来评估混凝土的强度。
下面将介绍超声回弹综合法的原理和操作步骤。
超声回弹综合法的原理基于混凝土的强度与声波在混凝土中的传播速度之间的关系。
当声波传播穿过混凝土时，它会受到混凝土的密度、弹性模量和强度等因素的影响。
因此，通过测量声波的传播速度，可以推算出混凝土的强度。
操作步骤如下：
1. 准备工作：选择一块平整、干净的混凝土表面作为测试点。
清理表面上的杂质和粉尘，确保其干燥。
2. 仪器设置：根据仪器的说明书，设置和校准超声回弹综合仪。
3. 测量点确定：在测试点上标记出需要测量的位置。
4. 测量操作：将超声回弹仪的传感器贴紧测试点表面。
按下触发按钮，仪器将发出一个短暂的冲击波，同时记录回弹指数。
5. 多次测量：为了提高测量的准确性，需要对同一位置进行多次测量，并计算平均值。
6. 数据记录和解读：将测量得到的回弹指数记录下来，并根据
回弹指数与混凝土强度的对应关系，来评估混凝土的强度。
需要注意的是，超声回弹综合法是一种相对简便和快速的测定混凝土强度的方法，但其结果受到多种因素的影响，如混凝土的含水量、颗粒组成等。
因此，在实际应用中，应结合其他测试方法和实际工程经验来综合评估混凝土的强度。
超声回弹综合法检测混凝土强度
五、测区回弹值和声速值的测量及计算
5.2.5 非水平状态下测得的回弹值, 应按下列公式 修正：
式中 Ra — 修正后的测区回弹代表值； Raα — 测试角度为α 时的测区回弹修正值, 按表 5.2.5 的规定采用。
5.3.3 声时测量应精确至0.1μs, 超声测距测量应精 确至1.0mm，且测量误差不应超过±1%。声速计 算应精确至0.01km/s。
五、测区回弹值和声速值的测量及计算
5.3.4 当在混凝土浇筑方向的侧面对测时，测区混 凝土中声速代表值应根据该测区中3 个测点的混 凝土中声速值，按下列公式计算：
五、测区回弹值和声速值的测量及计算
五、测区回弹值和声速值的测量及计算
5.2.6 在混凝土浇筑的顶面或底面测得的回弹值, 应按下列公式修正：
五、测区回弹值和声速值的测量及计算
五、测区回弹值和声速值的测量及计算
5.2.7 测试时回弹仪处于非水平状态, 同时测试面 又非混凝土浇筑方向的侧面, 则应对测得的回弹值 先进行角度修正, 然后对角度修正后的值再进行顶 面或底面修正。
五、测区回弹值和声速值的测量及计算
3 对某一方向尺寸不大于4.5m 且另一方向尺寸不 大于0.3m 的构件，其测区数量可适当减少，但不 应少于5 个。 5.1.3 按批抽样检测时, 符合下列条件的构件可作 为同批构件： 1 混凝土设计强度等级相同； 2 混凝土原材料、配合比、成型工艺、养护条件 和龄期基本相同； 3 构件种类相同； 4 施工阶段所处状态基本相同。
六、结构混凝土强度推定
1 当粗骨料为卵石时： 2 当粗骨料为碎石时：
六、结构混凝土强度推定
超声回弹综合法检测混凝土抗压强度实施细则

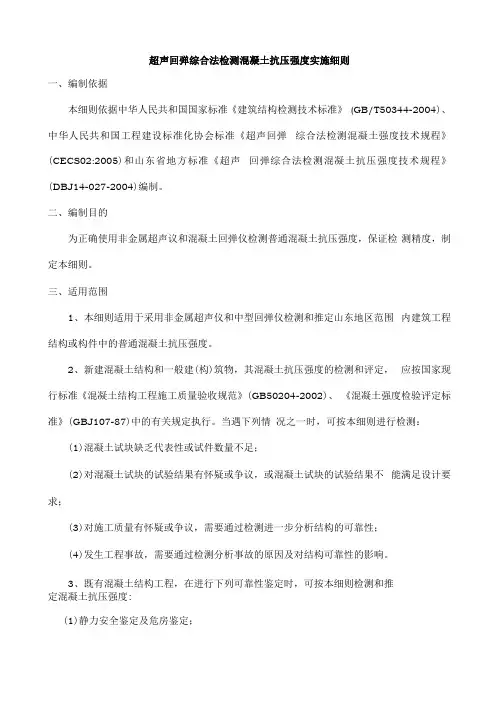

超声回弹综合法检测混凝土抗压强度实施细则一、编制依据本细则依据中华人民共和国国家标准《建筑结构检测技术标准》(GB/T50344-2004)、中华人民共和国工程建设标准化协会标准《超声回弹综合法检测混凝土强度技术规程》(CECS02:2005)和山东省地方标准《超声回弹综合法检测混凝土抗压强度技术规程》(DBJ14-027-2004)编制。

二、编制目的为正确使用非金属超声议和混凝土回弹仪检测普通混凝土抗压强度，保证检测精度，制定本细则。
三、适用范围1、本细则适用于采用非金属超声仪和中型回弹仪检测和推定山东地区范围内建筑工程结构或构件中的普通混凝土抗压强度。
2、新建混凝土结构和一般建(构)筑物，其混凝土抗压强度的检测和评定，应按国家现行标准《混凝土结构工程施工质量验收规范》(GB50204-2002)、《混凝土强度检验评定标准》(GBJ107-87)中的有关规定执行。
当遇下列情况之一时，可按本细则进行检测：(1)混凝土试块缺乏代表性或试件数量不足；(2)对混凝土试块的试验结果有怀疑或争议，或混凝土试块的试验结果不能满足设计要求；(3)对施工质量有怀疑或争议，需要通过检测进一步分析结构的可靠性；(4)发生工程事故，需要通过检测分析事故的原因及对结构可靠性的影响。
3、既有混凝土结构工程，在进行下列可靠性鉴定时，可按本细则检测和推定混凝土抗压强度:(1)静力安全鉴定及危房鉴定；(2)抗震鉴定；(3)大修前的可靠性鉴定；(4)房屋改变用途、改建、加层或扩建前的专门鉴定。
4、本细则适合下列条件的混凝土强度的检测：(1)符合普通混凝土用材料、拌和用水的质量标准且粗骨料为碎石；(2)不掺引气型外加剂；(3)采用普通成型工艺；(4)采用符合国家现行标准《混凝土结构工程施工质量验收规范》(GB50204-2004)规定的钢模、木模及其他材料制作的模板；(5)自然养护或蒸汽养护出池后经自然养护7d以上，且混凝土表层为干燥状态；(6)龄期为14〜1100天；(7)抗压强度为10〜60MPa。
