离心机动平衡技术交流
麦克维尔高压离心机组技术交流
1
500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700
冷量范围RT
Page 12
单机头WSC高压机
制冷量：700-1700RT 制冷剂：HFC-134a 最新160机头高效机组
目前国内城市电源电压 一般为10KV,可以直接 供给用户或者再通过变 配电设备供给用户
一般的公共建筑/厂房都设计有变配电室 冷水机组或其它大型生产设备 推荐 变压至380V 水泵电机,冷却塔风机,风柜风 机,电梯,机房设备等 变压至220V
总电源10KV
照明,风机盘管,电子 设备等
10KV驱动系统 10KV 10KV
数量 4 1 1 2 3 1 1 3 2 1 1 3 3 2 3 3
备注 6KV 6KV 6KV 10KV 10KV 6KV 6KV 10KV 6KV 10KV 6KV 10KV 3KV 10KV 10KV 10KV
Page 24
17 18 19 20 21 22 23 24 25 26
湖南衡阳 河北 北京 北京 天津 广州 上海 南京 江苏 上海
建滔(衡阳)实业公司 乐凯胶片有限公司 国家会议中心 中粮广场 712工程 白云机场 上海南证 非力浦电子 金东集团 贝岭电子
WSC113/568RT wdc126/2000RT wdc126/2000RT wdc126/1900RT WSC126/1100RT WDC126/2000RT PEH126/1000RT PEH126/1000RT PEH126/1050RT WDC126/2200RT
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

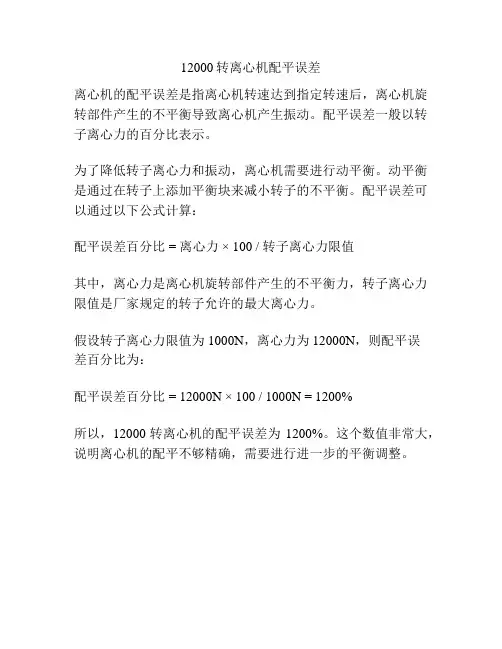

12000转离心机配平误差
12000转离心机配平误差
离心机的配平误差是指离心机转速达到指定转速后，离心机旋转部件产生的不平衡导致离心机产生振动。
配平误差一般以转子离心力的百分比表示。
为了降低转子离心力和振动，离心机需要进行动平衡。
动平衡是通过在转子上添加平衡块来减小转子的不平衡。
配平误差可以通过以下公式计算：
配平误差百分比 = 离心力 × 100 / 转子离心力限值
其中，离心力是离心机旋转部件产生的不平衡力，转子离心力限值是厂家规定的转子允许的最大离心力。
假设转子离心力限值为1000N，离心力为12000N，则配平误
差百分比为：
配平误差百分比 = 12000N × 100 / 1000N = 1200%
所以，12000转离心机的配平误差为1200%。
这个数值非常大，说明离心机的配平不够精确，需要进行进一步的平衡调整。
离心机的维护保养及注意事项及技术交流
离心机的维护保养及注意事项及技术交流离心机是利用离心力，分别液体与固体颗粒或液体与液体的混合物中各组分的机械。
离心机紧要用于将悬浮液中的固体颗粒与液体分开，或将乳浊液中两种密度不同，又互不相溶的液体分开（例如从牛奶中分别出奶油）；它也可用于排出湿固体中的液体，例如用洗衣机甩干湿衣裳；特别的超速管式分别机还可分别不同密度的气体混合物；利用不同密度或粒度的固体颗粒在液体中沉降速度不同的特点，有的沉降离心机还可对固体颗粒按密度或粒度进行分级。
学会合理的维护保养离心机，有利于与延长仪器的使用寿命，节省成本。
保养与维护1、离心机的维护使用水或柔和的清洁剂清洗转子室及转子，不应使用碱性溶液或对材料有磨蚀的溶剂。
使用抹布或镊子移出转子室内的赃物碎片。
离心机未使用时打开顶盖，保持转子室干燥，以避开电机轴承磨损。
有毒、放射性、污染样品时必需有特别的安全保护措施。
2、离心机附件的维护如有离心管显示颜色变化、变形、泄露等必需停止使用。
对离心管进行高温高压消毒时不要拧上管帽，避开管子变形。
每种离心管消毒可耐温度见用户手册此节列表。
离心机尽量与其它用电设备保持确定距离，并有良好的接地措施，且进行定期检查。
离心机和转子不得用高强度UV 辐射或长时间受热。
清洗时应用中性洗涤剂。
如需要，转子可更换。
重新安装后，上紧转头螺钉。
3、转头销钉转头销钉需常常用润滑油润滑，确保离心机运转平稳。
4、冷凝器的维护冷凝器用来冷却冷冻剂，安装于离心机后部，接受风冷方式。
冷凝器应定期清理灰尘，以免传热受阻。
可用压缩空气吹洗此处。
5、转子腔体及附件的灭菌和消毒全部常规的消毒剂都可使用。
由于离心机及附件由不同材料制成，所以必需考虑到消毒剂的相容性。
6、操作检查操应确保离心机紧要部件完好，紧要指：1）电机悬挂稳定2）转轴无偏离3）转子和附件没有腐蚀4）螺钉连接紧固。
此外，地线必需定期检查。
注意事项1、离心机运转前应先切断电源并先松开离心机刹车，可以手试转动转鼓，看有无咬煞情况。
离心机毕业设计
新型电磁差速泥浆离心机探讨与讨论指导老师:毕业设计学生:一、设计选题意义及中国外研究现实状况国外现实状况1、国外三足式离心机改善了动平衡技术;一个赔偿离心机不平衡度装置, 系转子在弹性支撑情况下, 液体在中空环状容器中散开, 以赔偿转子不平衡。
●2、研发了降低能耗装置;是一个固定在套筒上可部分密封下端装置, 该装置不仅可使转子运行平稳.且可降低风阻, 亦节省了能耗。
●现用离心机普遍存在缺点现在世界上应用最广泛差速器有机械式行星传动差速器和液压马达差速器。
液压马达调速差速器虽含有制造精度高、轻易泄漏、噪声大,不宜用于高温及低温场所等缺点。
机械式行星传动差速器中使用最广泛当属渐开线行星齿轮差速器。
渐开线行星齿轮差速器价格贵、制造精度高、噪声大。
电磁差速器泥浆离心机原理●钻井液从进料管被连续送入时, 从进料口进入转鼓内, 转鼓高速旋转; 螺旋推料器在差速器作用下, 以一个略小于转鼓转速旋转, 转鼓与螺旋推料器组成了一副含有一定差转速、同向高速旋转分离—输送机构。
●当在比重力大几百甚至上千倍离心力作用下, 转鼓内形成一环形液池, 因为固相与液相之间存在密度差, 较重固相颗粒沉降到转鼓内壁形成沉渣, 在螺旋叶片与转鼓相对运动下, 沉渣被推送到转鼓小端从排渣孔排出。
内环被澄清液相则经过螺旋形通道经溢流孔排出, 从而实现固—液相连续分离生产过程。
离心机装配图离心机工作图关键设计内容●完成电磁差速器离心机理论分析与结构设计为生产打下技术基础。
●完成总体设计方案优选与设计。
●差速器工作原理, 机构组成传动方法设计计算。
●完成关键结构设计, 强度校核, 关键零部件设计。
●关键部件装配图绘制。
●翻译外文资料2万字符。
拟采取设计思绪（方法路线）关键技术路线查阅资料,问询指导老师,了解整个设计步骤。
进行离心机工艺计算进行离心机及差速器结构设计及强度校核。
关键包含设备选材,尺寸确定以及对整个装置关键危险点或受载部位进行强度校核。
离心机动平衡技术交流
毛坯缺陷
制造误差
静平衡与动平衡
静平衡和动平衡的选择原则
D、L、k之间的关系 D≥5l
工作转速 任何转速
平衡方法 静平衡
D≤k；L≥2k D≤k
任何转速
N＞ 1000r/min
静平衡 动平衡
静平衡只需要一个校正面进行 动平衡需要两个或多个校正面上进行
回转体平衡的方法（一）
加重：焊接、锡焊、铆接、拧螺钉、配加重块
有问题
回转体平衡的方法（二）
去重：镗削、钻孔、凿削、铣削、磨削
回转体平衡的方法（三）
调整校正质量
在回转体上预先设计好的调整 结构中，调整校正质量的大 小和方位，达到上述加重和 去重的目的。
有问题
问与答
1.离心机螺旋做动平衡分几步？转速开 到多少转，怎么实现平衡？
1. 螺旋粗平衡，转速（ ），返回车间车螺 旋两端止口。
三、当离心机长径比≥5.5时，现有动平衡技术是否能 够满足动平衡要求。
谢谢观赏！
Байду номын сангаас
|U|=Me=150x6.45=968kg.um 约1g.m 若平衡贴片加在叶片最外部
|U|/R=0.968/0.175=5.5g
离心机机械振动的原因
离心机转鼓和螺旋回转体的质量在圆周方向 不均匀，形成一定的偏心。当旋转时产生不 平衡的离心惯性力，并引起机械振动。
材质不均
螺旋叶片 的非对称 几何形状
（橡胶硬度越大，系统的临界转速就越高。硬度太低的 减振器， 强度不能满足要求，容易损坏。）
带来的思考
一、离心机是否可以实现“现场动平衡/整机动平衡”！ I. 可以避免大量拆装，节约安装调试时间，保存原有
安装精度； II. 能有效提高整个系统的平衡精度。
离心式空压机振动分析和现场动平衡
参考文献
[ 1 ] 陈 乙崇. 搅拌 设备设 计 [M ]. 上 海 : 上 海 科 学 技 术 出 版 社 ,
1985, 28230. [ 2 ]2 左识之. 精细化工反应器及车间工艺设计 [M ]. 上海 :华东理
min1min1min1min165mpa时后振动汽轮机非联端左侧1014172725汽轮机非联端右侧1010171513汽轮机联轴端左侧14162325汽轮机联轴端右侧11181516风机联轴端左侧2020202123风机联轴端右侧2020202321风机非联端左侧1820232524风机非联端右侧18182025212开机时升速时间应该严格按照一定的转速和压力梯度进行其目的使机组各部分能够有充裕的时间来均匀膨胀否则容易造成转子弯曲和气封等部件磨损
汽轮机非联端左侧
10
14
17
27
25
汽轮机非联端右侧
10
10
17
15
13
汽轮机联轴端左侧
9
14
16
23
25
汽轮机联轴端右侧
4
11
18
15
16
风机联轴端左侧
20
20
20
21
23
风机联轴端右侧
20
20
20
23
21
风机非联端左侧
18
20
23
25
24
风机非联端右侧
18
18
20
25
21
(2)开机时 ,升速时间应该严格按照一定的转 速和压力梯度进行 ,其目的使机组各部分能够有充 裕的时间来均匀膨胀 ,否则容易造成转子弯曲和气 封等部件磨损 。
大型离心机组在线监测与动平衡
大型离心机组在线监测与动平衡作者：张玉东来源：《中国新技术新产品》2016年第09期摘要：随着离心机组大型化进程的快速推进，传统机组检测及维护手段已然无法满足日益提高的运维要求，监测精度以及实时性的差距带来的对机组安全性能的影响已经是当前机组运行主要的安全隐患构成。
本文对大型离心机组某型在线监测系统进行了分析，并对机组运行过程中的动平衡监测应用进行研究。
关键词：离心机组；大型；在线监测；动平衡中图分类号：TH113 文献标识码：A大型离心机组的广泛应用，给在线监测以及故障诊断系统的发展和大规模应用带来新的契机。
高度精密和复杂的自动化离心机组的安全运行，是保证企业连续生产和稳定运转的关键因素，传统的运维手段以及检测手段对于大型机组高可靠性、安全性的要求已经无法满足，企业正积极寻求高可靠的检测手段以及运维方式，在线监测技术对于机组动平衡的监测有着远超其他离线监测技术的优势，能够对动平衡波动以及其他故障进行提前预知，并采取措施加以预防。
在线监测技术的应用不仅能够避免传统故障检测技术迟滞、低可靠性以及片面性的缺点，减少恶性事故的发生概率，还能够对企业的安全连续运行以及较高的投资回报率有明显贡献，大幅度降低企业机组运维成本，提高企业经济效益。
1 在线监测技术与动平衡1.1 在线监测技术与传统监测技术相比，大型离心机组在线监测技术能够在机组运行状态下，不进行拆卸或大幅拆卸情况下，对机组运行状态进行判定，若有故障发生，能够及时对故障类型进行判定并及时定位故障点，进而对故障的进一步发展趋势进行预测，为运行人员提供运行指导，避免故障的进一步恶化。
该监测手段能够有效减少非计划内停机以及其他事故数量，对于设备安全运行具有重要作用。
在线监测系统应用于大型机组时，其主要作用如下：首先，为机组提供监测和保护功能，实时监测大型机组运行情况及工作状态，发现故障、故障报警以及隔离故障，及时降低故障带来的更加恶劣的影响；其次，对故障进行分析和诊断，依据监测数据判定故障类型、定位故障点，反推故障原因并加以处理；第三，故障预防。
离心机技术交流-SBP中国-生命科学仪器PCR仪离心机移液器电泳
因为离心的时候沉淀会聚集在 离心管底部，选用45度固定角转 比小角度转子能形成更紧密的沉 淀。
在微量离心管沉淀DNA/ RNA 时，请将敞开的离心管管盖的铰 链部分朝向外侧，会帮助您方便 地确定DNA 的位置，甚至在肉眼 看不到的情况下也很容易除去上 清，并且不影响沉淀。
• 水平转子 无需高离心力的情况下，水平转子拥有独特的优点：
• RPM转/分 • 角速度—每秒转过的弧度数 • 1ω 弧度即为弧长等于半径的 圆弧所对的圆心角
2
RPM 0.10472 RPM 60
在使用不同半径的转子进行 离心同一样品时，请选择相 同离心力（RCF），而不是 相同转速心机的转头中，转速最高的这个转速，是离心 机最高转速
ω :旋转角速度(弧度／秒) ;
r:旋转体离旋转轴的距离(cm) ; m:颗粒质量; ρ :物体密度; V:物体体积
2、离心 当物体所受外力小于圆周运动所需要的向心力时，物体将向 远离圆心的方向运动。 物体远离圆心运动的现象称为离心现象，也叫离心运动。 离心运动是由于向心力消失或不足而造成的。
3、重力沉降 颗粒静置一段时间后，受重力场影响会开始沉降运动。粒子 越重，下沉越快。反之密度比液体小的粒子就会上浮。 沉降速度：微粒在重力场中下降的速度。 它的影响因素：微粒的大小、形态、密度、液体的粘度和重 力场的强度。 4、扩散现象 重力场中扩散现象是无条件的，绝对的。特别是对于病毒和 蛋白质类小分子物质，扩散对物质的沉降影响更大。 如何克服？ 如果重力场的强度(g)足够大 ，则沉降速度足够快， 那么 就可以实现生物大分子的分离。
水平转子由转子本身和吊篮组成，吊篮可以容纳各种规格试管的适配 器，使得在不更换转子的情况下拥有很高的灵活性。 离心的过程当中，吊篮被甩出去，处在水平的位置，沉淀全部位于试 管的底部，而固定角转离心的样品总是以一定角度位于试管的一边。 所以，水平转子更利于样品的回收。 水平转子停止离心时，试管总是处于垂直的方向，取出试管非常方便 ，不容易造成样品的重悬；而固定角转中，因试管的位置具有一定角 度，为避免重悬需要倍加小心才行。
LW250型离心机现场动平衡策略分析
LW250型离心机现场动平衡策略分析摘要：在进行离心机现场动平衡时，基本上都会选用影响系数平衡法。
本分简要介绍了离心机转子的分类以及动平衡技术的概念，进而进一步分析了离心机现场动平衡过程中应采取何种策略，来达到现场动平衡目的。
关键词：离心机；现场动平衡；策略1.离心机转子的分类离心机的转子基本上都是富有弹性的，在离心机运转期间，在转子惯性主轴偏离旋转轴线的情况下，转子上将会产生不平衡离心力，这种不平衡离心力将会对转子造成不同程度的影响，进而导致转子变形弯曲。
然而，当转子的转动速率比一阶临界转速低很多时，这时，转子往往会具有很强的刚性且此时的不平衡力相对而言也比较低，因此，这时不平衡力对转子造成的影响可以忽略不计，这种类型的转子被称之刚性转子。
相反，当不平衡力对转子造成的影响不可忽略时，这种类型的的转子被称为挠性转子。
在转子的转动速率为ω时，其挠度为：在此公式中，r则为转子的挠度；e则为质心和惯性中心轴之间的距离；ω则为转子运转时的转动速度；Ω则为一阶转子的临界转动速度。
在ω小于Ω的情况下，转子的挠度基本上为零，此时，不平衡离心力对转子的影响则非常小，以至于可以忽略不计。
但是，在ω小于0.5Ω的情况下，r小于1/3e时，这时的转子往往会被人们称之为刚转子；与此同时，在0.5Ω小于等于ω，ω小于0.707Ω的情况下，1/3e小于等于r小于e时，转子被称之为准刚性转子。
通常将转动速率大于0.707Ω且挠度大于e的转子视为挠性转子。
针对于挠性转子而言，离心力不平衡通常会导致转子的挠性发生很大变化，这种变化是不可以忽视的。
刚性和挠性转子的动态特性有着较大差异，因此两者的平衡方法也存在较大差别。
一般而言，刚性转子的动平衡基础是可以作为挠性转子的动平衡基础使用的，然而，挠性转子的振动以及平衡从本质上来讲，与刚性转子有着很大的差别。
例如，在平衡挠性转子时，在没有进行分析的情况下直接使用不影响变形的刚性转子的平衡方法，那么将无法达到预期的平衡效果。
离心通风机叶轮动平衡指南
（1）
四、各风机叶轮平衡后允许的剩余不平衡量
1、各种风机叶轮经动（静）平衡后允许的剩余不平衡量，按如下公式计算：
m = G × e ÷ r （g）
（2）
m ——叶轮或转子（叶轮+主轴）允许的剩余不平衡量，单位：g
G ——叶轮+平衡轴、叶轮+主轴总重量，单位：kg
e ——叶轮或转子（叶轮+主轴）允许质量偏心距重量，单位：μm，按公式（1）由工程师
第三步：根据四列表分配叶轮前盘、后盘的允许剩余不平衡量，单位：g。 第四步：按正常动平衡步骤检验平衡效果
七、动平衡岗位注意事项
1、动平衡机 随时关注平衡机的精度变化。当精度低于 2.5 mm/s 时或出现其它故障时，应按 GB/T
4201 的规定及时进行重新测定或修复。 2、动平衡轴
平衡轴质量应力求最小，且应经过双面（动）平衡，其平衡品质等级达到 2.5 mm/s。 使用过程中，应随之关注其是否有弯曲、凹坑等缺陷存在并及时处理。 3、平衡装配
面平衡的
无论转速大小
B/D＞0.2
n≥1500
B/D≤0.2
n≥1500
0.1＜B/D＜0.2
无论转速大小
图纸明确双面平衡规定的
2
双面平衡
无论转速大小
轴承振动超过允许值的
二、平衡等级确定
8-09
9-04
9-06
4-68、4-72 4-73、4-79 9-19、9-26 9-20、9-28 9-12、10-14 10-19、10-24 5-25、5-29 6-30、5-31 6-31、6-23 9-35、9-38 8-39、6-40 6-41、9-42 6-46、6-48 5-47、5-48 5-51、6-51 及其它机型
离心机自动平衡_解释说明以及概述
离心机自动平衡解释说明以及概述1. 引言1.1 概述离心机是一种常见且重要的工业设备，广泛应用于各个行业。
然而，由于离心力的存在，离心机在运行时常常会产生不平衡现象，导致振动、噪音和降低设备寿命。
为了解决这一问题，离心机自动平衡技术被提出并得到了广泛研究和应用。
本文将对离心机自动平衡进行详细的解释说明和概述。
文章将探讨离心机平衡的原理与技术，并介绍自动平衡技术在各个应用领域中的具体应用案例。
此外，我们还将介绍实现方法以及评价指标，并剖析离心机自动平衡在行业中所带来的价值和前景。
1.2 文章结构本文包含五个主要部分。
第一部分是引言部分，主要对文章进行概述和介绍结构。
第二部分将详细介绍离心机自动平衡的原理与技术。
我们将阐述离心机平衡的重要性、自动平衡的基本原理以及该技术在不同领域中的应用。
第三部分将介绍离心机自动平衡的实现方法，包括传感器与测量技术选型、控制算法设计与优化以及平衡系统构建与调试。
第四部分将对离心机自动平衡的效果进行评估，并分享一些实际应用案例进行分析。
同时，我们还将通过剖析其在行业中的价值和前景来展示该技术的潜力。
最后一部分是结论与展望，回顾文章中所讨论的内容，并展望未来的研究方向和趋势。
1.3 目的本文旨在全面解释和说明离心机自动平衡技术，并总结其在工业领域中的重要性和应用价值。
通过深入研究离心机自动平衡原理、实现方法以及效果评估等方面，我们希望能够提供给读者一个清晰而详尽的概述，使他们对该技术有更深入的了解。
通过案例分享和前景展望，我们也希望能够启发读者对未来研究方向进行思考，并为促进离心机自动平衡技术的进一步发展做出贡献。
2. 离心机自动平衡的原理与技术2.1 离心机平衡的重要性离心机是一种常用于加工、制造和实验室等领域的设备，它通过高速旋转产生离心力来分离混合物中的成分。
然而，由于制造过程中存在不可避免的差异或制造缺陷，离心机在运行过程中会出现不平衡的情况。
这种不平衡会导致振动、噪音、能耗增加以及设备寿命缩短等问题。
离心机动平衡技术交流
回转体平衡的方法（三）
调整校正质量
在回转体上预先设计好的调整 结构中，调整校正质量的大 小和方位，达到上述加重和 去重的目的。
有问题
问与答
1.离心机螺旋做动平衡分几步？转速开 到多少转，怎么实现平衡？
1. 螺旋粗平衡，转速（ ），返回车间车螺 旋两端止口。
2. 螺旋低速动平衡，转速（ 500 ），根据动 平衡机数据在两端工作面加重。
概念一
刚性回转体
在离心惯性力系作用下，只产生可以忽 略的微小变形的回转体。 静不平衡 / 动不平衡
概念二
柔性回转体
回转体不是绝对刚性而是弹性体，当其转速接近或高 于一阶临界转速时，其自身的变形产生的不平衡惯性 力，往往大于由于偏心而引起的不平衡惯性力。
概念三
平衡精度等级G
G=eω/1000 回转体最大角速度ω=2πn/60(rad/s) 许用偏心距e(um)
问与答
4.离心机设计时我们采取了哪些措施来 降低离心机振动？
设计时将离心机的工作转速远远避开旋转系统的临界 转速；
主轴承座设计为挠性减振型式； 主轴与电机之间以挠性联接； 离心机与外界管道采用挠性联接； 采用适当橡胶减震器将系统与基础隔开；
（橡胶硬度越大，系统的临界转速就越高。硬度太低的 减振器， 强度不能满足要求，容易损坏。）
3. 螺旋高速动平衡，转速（设计），根据 （ ）数据在三点加重。
问与答
2.为何螺旋不直接进行高速动平衡？
出于安全考虑。先低速减少离心力，进行初始 平衡和校正。
问与答
3.离心机工作中除了转鼓和螺旋产生振 动外，你认为还有哪些？
➢ 差速器带来的振动 ➢ 滚动轴承产生的振动 ➢ 物料处理过程中，压力和流量突变产生的冲击 ➢ 电机带来的振动
精密离心机动平衡测试新方法的研究
精密离心机动平衡测试新方法的研究精密离心机是国家重点工程项目，是标定加速度表的高精度的惯导测试设音，为了达到标定高精度加速度表的目的必须对主轴进行现场动平衡以防止动不平衡引起振动的振幅超出所标定加速度表要求的半径精度。
精密离心机的主轴采用高刚度的闭式气体静压轴承，其转子属于硬支承条件下的刚性转子。
精密离心机动平衡的精度远高于一般转子的动平衡精度，这给动平衡的测试带来困难，原设计采用二个测试面上的四个电容测微仪理论上电容测微仪的量程和分辨率能够满足要求，但由于电容测微仪的稳定性较差难以保证长期稳定工作决定采取一个保险措施，使用地脚测力传感器来测试精密离心机的动不平衡。
从1！- 5中所介绍动平衡测试方法看来本文的测试方法属于动平衡领域的一个新方法。
2精密离心机动平衡系统2.1精密离心机动平衡系统*基金项目：“九五”国防重点预研项目资助，项目代号9.5.1A966000-15来稿日期1999-08-23修回日期2000-1|0：18.第一李顺利男，1968年生，博士生，助理研究员哈尔滨工业大学惯导中心研究方向：惯导测试设备研制。
应用力学学报精密离心机动平衡系统由上下两个校正面上的八个动平衡执行机构、地脚测力传感器及测角元件中未画出粗成。
精密离心机动平衡系统如圄1，说明如下）m表示整个转子的质量，m”表示整个转子的质心；”）在精密离心机机座下放置三个地脚的布在某一周上）用一个测力传感器代替其中一个地脚。
地脚采用球和球窝滑动结构在球两侧的两个地脚螺钉把机座固连在地基上，以防止过大的不平衡及离心机突然刹车时，造成离心机倾倒的事故。
2.2坐标系的建立-xyz是固定坐标系，0点为地脚上两个球球心连线的中点，地脚上两个球球心的连线为y轴。
上校正面坐标系i-工131之1和下校正面坐标系-是旋转坐标系。
1平衡块2下径向气体静压轴承3上径向气体静压轴承4轴向止推气体静压轴承5地脚测力传感器圄1精密离心机动平衡系统2.3动平衡执行机构及测试系统如圄2，每个动平衡执行机构由一个步进电机、一个丝杠、二个光杠和一个平衡块组成。
动平衡基本知识和操作经验
转子动平衡及操作技术一. 转子动平衡..(一) .有关基本概念1. 转子：机器中绕轴线旋转的零部件,称为机器的转子.2. 平衡转子：旋转与不旋转时对轴承只有静压力的转子.3. 不平衡转子：如果转子在旋转时对轴承除有静压力外,附加有动压力,则称之为不平衡的转子。
不平衡转子的危害性:转子如果是不平衡的,附加动压力将通过轴承传达到机器上,引起整个机器的振动产生噪音,加速轴承的磨损,降低机器的寿命,甚至使机器控制失灵,发生严重事故.(二) 转子不平衡的几种形式1. 静不平衡：主矢不为零,主矩为零: R0═Mrcω2≠0rc≠0，M0═0JYZ═JZX═0R0通过质心C，转轴Z与中心主惯性轴平行。
（图1）2. 准静不平衡：主矢和主矩均不为零,但相互垂直R0═Mrcω2≠0，M0═0JYZ═JZX═0， R0不通过质心C，转轴Z与中心主惯性轴相交于某一点。
（图2）3. 偶不平衡：主矢为零,主矩不为零R0═0rc═0M0≠0JXZ≠0JYZ≠0（图3）4. 动不平衡：主矢和主矩均不为零且既不相交,又不平行.R0═Mrcω2≠0rc≠0M0≠0JXZ≠0JYZ≠0（图4）5.选择静平衡或动平衡的一般原则当转子外径D与长度L满足D/L≧5时,不论其工作转速高低都只需进行静平衡(如果L/l＞2时)当D≤I时,n＞1000r/min必须进行动平衡.(特殊要求除外)(三) 动平衡机的工作原理把刚性回转体安装在动平衡机的弹性支承上,使回转体转动.根椐支承的不同情况,(通过回转体的周期性机械振动信号变为电感信号)测量出支承的振动和支反力.用分离解算电路,计算出回转体的不平衡量,再对回转体进行加重或去重,直至平衡量达到要求.1. 软支承动平衡机的分离解算原理刚性回转体动平衡时,任一校正面的不平衡量都会使左,右二支承同时产生振动, α设校正面I上的不平衡量m1r1在左,右支承处引起的振幅分别用αL1mr1和αR1mr1表示;校正面Ⅱ上的不平衡量m2r2在左,右支承处引起的振幅分别用αL2mr2和αR2mr2表示.其中为一组与回转体重量,支承位置,校正面位置及回转体惯性矩等有关的动力影响系数,在实际操作中,可由试验确定.则左,右支承的振幅Vl,VR与不平衡量m1r1,m2r2的关系为:VL═αL1m1r1+αL2m2r2VR=αR1m1r1+αR2m2r2以下两式可联立解出得: m1r1=αR2 VL/?-αL2 VR/?m2r2=αL1VR/?-αR1 VL/?式中:△=αL1 αR2－αL2αR1由算式可知:只要知道四个影响系数,就可以从测得的支承振幅VL和VR算出不平衡量m1r1和m2r2,在动平衡机实际操作中,无需算出四个动力影响系数,只需通过调整电位器W1,W2,W3,W4即可求出m1r1和m2r2(见DRZ—1A)动平衡机操作显示屏示意图.（图5）2. 硬支承动平衡机的分离解算原理在硬支承动平衡机中,不平衡产生的离心力与支承振幅成正比,而且相位相同,因此,对于硬支承动平衡机是通过测量支承反力来确定二校正面上的不平衡量,若二校正面上的不平衡量产生的离心力为FL和FR,则左,右两支承的反力NL和NR,则左,右两支承的反力NL和NR.可由静力学的方法求出.硬支承平衡机的支承关系式如下:FL=fL+1/B(AfL-CfR) FR=fR-1/B(AfL-CfR)（图6）(1) FL=fL+1/B(AfL+CfR) FR=fR-1/B(AfL+CfR)（图7）(2) FL=fL-1/B(AfL+CfR) FR=fR+1/B(AfL+CfR) （图8），（图9）(3) FL=fL+1/B(AfL-CfR) FR=fR+1/B(AfL-CfR)（图10）图中的A,B,C为支承和校正面的位置尺寸.离心力FL和FR仅与支承反力NL和NR及尺寸A,B,C有关.不同的支承形式只改变支反力的运算符号,用传感器测出支反力NL,使用如软支承平衡机类似的分离解算电路,求出离心力FL和FR,再根椐回转体的工作角度ωω 算出左,右校正面上的不平衡量FL/ω和FR/ω(1)～(4)为通常将不平衡量分解到两个校正面上进行平衡校正的方法,而对于直径比(L/D)较小的园盘形回转体,进行两面高精度平衡或检查其单面平衡后的精度,或对装配式回转体(如带叶片轴)进行边装配边平衡则可用静/偶平衡法.3.软支承动平衡机与硬支承动平衡机的比较:(四) 动平衡精度1. 动平衡的定义：不平衡的转子经过测量其不平衡量和不平衡相位,并加以校正以消除其不平衡量,使转子在旋转时,不致产生不平衡离心力的平衡工艺叫做动平衡.2. 转子的平衡精度等级(1) 通过实验(工作状态下),积累资料,对未做规定的某些特殊要求的转子订出可行的平衡精度规范（2）根据eω=G（递减的常数）分级。
