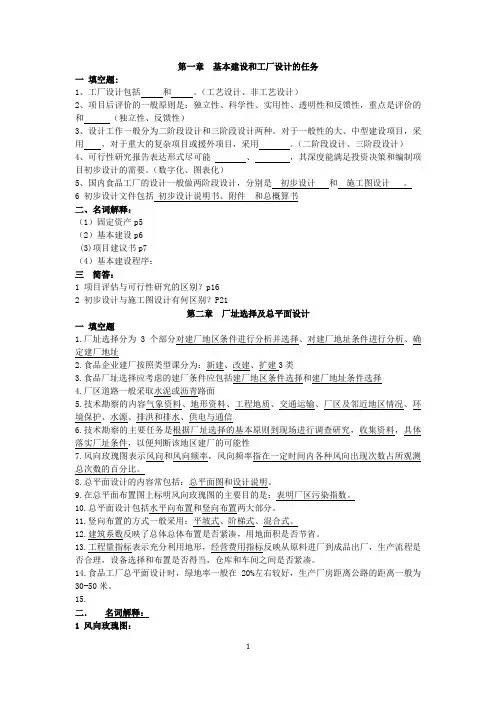

食品工厂设计题库
第一章基本建设和工厂设计的任务一填空题:1、工厂设计包括和。
(工艺设计、非工艺设计)2、项目后评价的一般原则是:独立性、科学性、实用性、透明性和反馈性,重点是评价的和(独立性、反馈性)3、设计工作一般分为二阶段设计和三阶段设计两种。
对于一般性的大、中型建设项目,采用,对于重大的复杂项目或援外项目,采用。
(二阶段设计、三阶段设计)4、可行性研究报告表达形式尽可能、,其深度能满足投资决策和编制项目初步设计的需要。
(数字化、图表化)5、国内食品工厂的设计一般做两阶段设计,分别是初步设计和施工图设计。
6 初步设计文件包括初步设计说明书、附件和总概算书二、名词解释:(1)固定资产p5(2)基本建设p6(3)项目建议书p7(4)基本建设程序:三简答:1 项目评估与可行性研究的区别?p162 初步设计与施工图设计有何区别?P21第二章厂址选择及总平面设计一填空题1.厂址选择分为3个部分对建厂地区条件进行分析并选择、对建厂地址条件进行分析、确定建厂地址2.食品企业建厂按照类型课分为:新建、改建、扩建3类3.食品厂址选择应考虑的建厂条件应包括建厂地区条件选择和建厂地址条件选择4.厂区道路一般采取水泥或沥青路面5.技术勘察的内容气象资料、地形资料、工程地质、交通运输、厂区及邻近地区情况、环境保护、水源、排洪和排水、供电与通信6.技术勘察的主要任务是根据厂址选择的基本原则到现场进行调查研究,收集资料,具体落实厂址条件,以便判断该地区建厂的可能性7.风向玫瑰图表示风向和风向频率,风向频率指在一定时间内各种风向出现次数占所观测总次数的百分比。
8.总平面设计的内容常包括:总平面图和设计说明。
9.在总平面布置图上标明风向玫瑰图的主要目的是:表明厂区污染指数。
10.总平面设计包括水平向布置和竖向布置两大部分。
11.竖向布置的方式一般采用:平坡式、阶梯式、混合式。
12.建筑系数反映了总体总体布置是否紧凑,用地面积是否节省。
13.工程量指标表示充分利用地形,经营费用指标反映从原料进厂到成品出厂,生产流程是否合理,设备选择和布置是否得当,仓库和车间之间是否紧凑。
建筑施工图设计概述
5) 当在一个空间里的窗分上、下二樘时, 窗号可重叠标注为:上LCOl下LCO2;
6) 所有平面节点放大或详图索引要注全 (各层或多层共用的详图索引号可不必层 层标注,一般注在底层和标准层即可);
7) 门窗编号要注全。单元组合住宅应注在 组合平面上。"人防工程门窗表"一般都 直接放在人防平面图中,便于主管部门 审图;
0/12/25
• 应注意的是:非固定设施不在各层平面图的表达 范围之列,如活动家具、屏风、盆栽等。但旅 馆或住宅又需要在平面图中用最细的实线布置 家具和设备(如冰箱、洗衣机、空调室内机等), 以作为设备工种布置管线的依据,对建筑条件 图而言是必不可少的内容,最终出图时可取消, 当不影响图面清晰时赤可保留。同理,大开间 住宅也可以单独绘制平面分隔及活动隔墙的示 例系列图(分隔示例平面可缩小比例绘制)。如 有必要,可以用虚线示意设备的位置。
2020/12/25
• 初步设计: 一般要求:设计说明书;有关专业的设 计图纸;初步设计的编排顺序。 设计总说明;总平面;建筑;结构;电气; 给排水;空调、概算等。
2020/12/25
建筑施工图概述:
· 施工图设计的要求和特点: 简单的说施工图设计的要求就是它要成为工程 的施工依据,图纸文件的任何内容都要变成实 际工程.其特点归纳起来有以下几点:
2020/12/25
• 2 平面图图纸的编排次序 平面图图纸的编排次序建议如下: 总平面定位图、轴线关系及分段示意图、防火分 区示意图、各层平面图(地下最深层、……至地下 一层、底层、标准层、……地上最高层)、屋面平 面图 1)总平面按 "总施"另行出图时,仍宜随建筑图出 总平面定位图,同时说明定位依据和具体要求; 2)大型或复杂的项目,特别是分段绘制者应增加防 火分区示意图(比例缩小集中绘制)和轴线关系与 分段示意图,分段轴线号前面应加注分段序号;
建筑工程设计中的初步设计和施工图设计-建筑设计论文-土木建筑论文
建筑工程设计中的初步设计和施工图设计-建筑设计论文-土木建筑论文——文章均为WORD文档,下载后可直接编辑使用亦可打印——建筑设计是建筑工程设计中,由建筑专业的建筑师承担的那部分工作。
建筑设计时,要根据审批下达的设计任务书和国家有关政策规定,综合分析其建筑功能、建筑规模、建筑标准、材料设备、施工技术、地段特点、气候条件、建筑经济及建筑艺术等要素,着重解决建筑物内部各使用功能和使用空间的合理安排,建筑物与周围环境、外部条件的协调配合,内部和外部的艺术效果,细部的构造方案,创作出既符合科学性又具有艺术性的生活或生产环境。
由于建造房屋是一个比较复杂的物质生产过程,影响因素很多。
因此,在施工前必须有一个完整的设计方案,遵循一定的设计程序,划分必要的设计阶段,才能做好建筑设计。
在做好设计前的准备工作后,建筑工程设计一般按初步设计和施工图设计两阶段进行,称之为两阶段设计。
1 设计前的准备工作1.1 熟悉设计任务书设计前,首先需要熟悉设计任务书,设计任务书的内容有:建设项目总的要求和建造目的的说明;建筑物的具体使用要求、建筑面积以及各类用途房间之间的面积分配;建设项目的总投资和单方造价,原有建筑、道路等室外设施使用情况;建设基地范围、大小,原有建筑、道路、地段环境的描述,并附地形图;设计期限和项目的建设进程要求。
设计人员应对照有关定额指标,校核任务书中单方造价、房间使用面积等内容,在设计过程中必须严格掌握建筑标准、用地范围、面积指标等有关限额。
同时,设计人员在深入调查和分析设计任务以后,从合理解其使用功能、满足技术要求、节约投资等方面考虑,或从建设基地的具体条件出发,也可对任务书中一些内容提出补充或修改,但须征得建设单位的同意;涉及用地、造价、使用面积的,还须经城建部门批准。
1.2 收集必要的设计原始数据通常建设单位提出的设计任务,主要是从使用要求、建设规模、造价和建设进度方面考虑的,房屋的设计和建造,还需要收集下列有关原始数据和设计资料。
房屋建筑学试题及答案
房屋建筑学试题及答案一、判断题(每题1分,共10分)1.建筑设计包括初步设计、技术设计和施工图设计三个阶段。
(×,除大型、特殊的建筑外,仅两个阶段:初步设计---方案图和施工图设计---施工图)(注:初步设计阶段的成果是方案,故又称方案设计阶段;下阶段是扩大初步设计,又称技术设计阶段;最后是施工图阶段----教材未分清楚,应更正。
)2.建筑设计依据包括常年洪水位和地下水位。
(√ )2.施工图阶段才应绘制建筑总平面,主要是确定建筑的建造位置。
(×,都应有总图,但设计深度不同。
)3.对于大多数民用建筑而言,日照是确定房屋正面间距的主要依据。
(√ )4.按照国家有关规定,普通住宅的层高,以2.8米为宜。
(√ )5.风玫瑰图表明了1个地区1年中,不同风向出现的频率,甚至包括夏季主导风向。
(√)6.楼梯平台的宽度应大于或等于梯段宽度。
(√ )7.在施工图阶段,建筑设计包括照明设计、给排水设计。
(×,不包括)8.施工图的总平面加上配景和色彩,更直观易懂。
(×,不应加与施工无关的内容)9.中黉舍普通教室面积的大小,一般由黉舍决定。
(×)10.按照有关规范,建筑内部装修材料按其使用部位和功能,分为6类。
(×。
7类)二、挑选题(每题1分,共20分)1.方案阶段的建筑剖面,可包括以下内容(C)A.建筑的剖切与投影局部、设想绝对标高、情况和配景、电梯井剖面;B.建筑轴线、设想标高、高度尺寸、室外埠坪;C.设想标高、情况和配景、楼梯剖面、文字标注;D.绘图比例、高度尺寸、建筑轴线、建筑阴影。
2.在面积定额指标中.所谓户均使用面积是指(D)A.有效总面积与总户数之比B.建筑总面积与总户数之比C.居住总面积与总户数之比D.使用总面积与总户数之比3.建筑艺术区别于其它造型艺术(如绘画、雕刻等)的重要标志在于( B )A、建筑艺术作品一般比较大B、建筑有使用功能的要求C、造价较高D、有内部空间4.民用建筑包括居住建筑和公共建筑,其中(C)属于居住建筑。
初步设计招标与施工图招标变索差异浅析
初步设计招标与施工图招标变更索赔差异浅析一、初步设计招标模式下的变更索赔及概算清理为了加快铁路路网建设、缩短建设周期及尽早实现和发挥投资效益,铁路建设项目曾采用初步设计文件进行施工招投标,目前这些项目陆续建成通车,有关部门要求完成这些建设项目的概算清理工作。
概算清理是针对采用初步设计文件进行施工招投标特别增加的一项投资管理措施,他涉及到施工图投资检算、变更设计、征地拆迁及价差调整、其他政策性费用调整、预备费与降造费清理、建设期贷款利息清理、概算清理投资增减原因分析等几个方面,政策性强,工作量大。
(一)概算清理原则清理概算的主要原则即合法原则、实事求是原则以及严格控制原则。
其概算基础为批复初步设计,其清理概算依据则是针对施工项目签订的合同以及相关规定,其概算凭证则是建设单位的最终量价。
通过分类分项的编制,铁路建设各方才能对其清理结果予以接受,才能对投资进行控制,才能对工程质量予以保障。
(二)检算施工图投资由于在设计深度上存在差异,因此在初步设计以及施工图设计上,工程量的细度以及深度也存在很大的区别,并且两个阶段对工程造价进行计算所用定额也存在差异,从而对工程造价造成了影响。
所以,施工图的投资检算较为复杂,工作量较大,设计单位对其编制应当依据初步设计的内容以及批复原则进行,不能对设计规模进行擅自增减,也不能对设计标准进行改变,更不能对工程量予以变更。
建设单位要仔细分析、审查、明确界定施工图投资检算以及变更设计,准确、严格的区分变更设计同量差之间的关系,不能将变更设计中的工程数量看做量差。
“量差”是初步设计(招标工程量)与施工图两个设计阶段工程数量之差,“变更设计”是施工图交付之后,在施工过程中因各种原因产生的实际发生数量与施工图数量之差,两者有本质的区别。
施工图量差与变更设计应严格按施工合同约定处理。
投资检算是施工图检算中对材料价差以及新增工程进行计算的基础,会直接影响到概算清理的结果。
(三)设计的变更根据铁路建设项目变更的相关规定,对设计进行变更需要遵循以下原则:先批准原则,先设计原则。
初步设计和施工图设计的区别
初步设计和施工图设计的区别主要有:
①设计深度不同,施工图设计更加具体,更加具有操作性;②初步设计是施工图设计编制的依据,同时,初步设计审查时提出的问题和初步设计遗留的问题,都应在施工图设计中修正和完善;
③初步设计阶段编制的是投资概算,而施工图设计阶段编制的是施工图预算。
初步设计是在可行性研究之后进行的,是为了进一步认证项目的技术和经济上的可行与合理,特别大的项目有时还会进行扩大初步设计和再扩大初步设计;施工图设计是为满工程的安装,对各项目工作的细化,其深度通常要达到以据安装和验收的要求,对于很小的项目可以在可研之后直接进入到施工图设计阶段。
扩初图和施工图的区别
建筑扩初图和施工图的区别?建筑扩初图+其他专业的资料如墙洞的定位及尺寸+本专业的详图+节点索引号、做法图集号及其他说明=施工图设计院的初步设计是完善方案设计,并与各专业协调设备用房及管线布置方式的过程,是个弹性非常大阶段,好的初设,几乎补点详图加上其他专业资料就是施工图。
扩初应该在初设之后,有的也叫技术设计,实际很少见,最主要的是增加一个周期,就要几十个人放弃其他工作,但是在南方有的设计院想向甲方多要一个周期的设计费用或一个周期的时间,会提出,但是有可能初设和初扩几乎是一套图纸。
要求抄绘按照扩初的标准,实际就是指要接近施工图的标准,只是不画节点详图,将个专业的资料删除,材料做法和图集索引删除,因为学生一般没有构造详图图集也没有其他专业配合,只能省略,小尺寸可能指如信报箱、室内盥洗池的尺寸,是非重要(部件)的尺寸,大多是真正作施工图时才定的东西。
对于施工图设计文件编制深度规定,我没有看过相关的文件,只是凭着经验作,如果施工图要是做的太差,就要补相当多的修改通知单或图,设计人员会在设计时会掂量尺度,对于新设计人员,校对、专业负责人会告诉你要画哪些内容,甚至找过去图纸作参考,如果做的太浅或有漏项校对会让补上,有种约定俗成的感觉,所以我对设计文件编制深度规定没有概念扩初设计1简介扩初设计是界于方案和施工图之间的过程,施工图是最终用来施工的图纸。
2详细介绍方案设计和初步设计是两个不同的阶段的设计的名称。
一个项目的规划设计包含5个阶段:概念性规划(概规)——修建性详细规划(修规)——方案设计——初步设计——施工图设计,如果施工中发生较大改变,则需要做设计变更。
扩初设计就是扩大性初步设计,是对初步设计进行细化的一个过程。
初步设计是最终成果的前身,相当于一幅图的草图,一般做设计的在没有最终定稿之前的设计都统称为初步设计。
初步设计的步骤:1.找到主题;2.依据主题;3.用途设计模式;4.收集资料;5.整理分析资料;6.摆出多种界面;7.设计出多种思路;8.依据用途、需要选出最合适的一种设计模式。
建筑设计方案与施工图区别
建筑设计方案与施工图区别建筑设计方案和施工图是建筑设计中的两个重要阶段,它们在建筑项目的不同阶段发挥着不同的作用。
建筑设计方案是在项目初期进行的设计阶段,而施工图是在设计方案确定后的施工阶段进行的图纸绘制。
建筑设计方案是对建筑项目整体概念的规划和设计,包括建筑外形、空间布局、功能分区、材料选择等方面的设计。
设计方案的目的是通过形式和功能的整合,达到良好的空间布局和美观的建筑外观。
设计方案通常包含设计说明书、平面布置图、立面图、剖面图、效果图等内容。
施工图则是在设计方案确定后进行的绘制,它是将设计方案转化为工程实施的图纸文件。
施工图包含了更加详细和精确的信息,包括尺寸、材料规格、构造细部、施工工艺等内容。
施工图有助于工程施工单位理解设计意图,并在实际施工过程中准确执行。
设计方案和施工图在内容和目的上有很大的区别。
设计方案注重整体规划和设计的概念性内容,强调建筑的艺术性、功能性和可行性。
而施工图则注重细节和技术实施的准确性,强调工程的可操作性和施工的可行性。
设计方案的目的是为了满足建筑的功能需求和审美要求,注重实现与环境的和谐以及用户的舒适体验。
设计方案通常是多样化的,会提供多种方案供业主选择。
而施工图的目的是为了确保设计方案的实施准确性和施工工艺的可行性,注重精确和细节的表达。
设计方案的绘制通常是手绘或电脑绘图,注重表现形式和效果图的呈现。
而施工图的绘制通常采用CAD软件进行工程细节的表达和标注,注重实施细节和图纸的精确性。
设计方案和施工图在不同的设计阶段和施工阶段发挥着不同的作用,但二者又是紧密联系的。
设计方案作为初步设计阶段的成果,为后续的施工图设计提供了基础和参考。
而施工图则是设计方案的具体实施和实现,具有工程细节和施工工艺的详细信息。
建筑设计方案和施工图的区别可以总结为设计和实施的区别。
设计方案注重设计概念、艺术性和功能性,而施工图注重工程细节、技术实施和施工工艺。
二者相互补充和支持,共同为建筑项目的顺利实施提供了基础和保障。
高分子材料加工厂设计练习题答案
工厂设计习题第一章:概述1.工厂设计的基本概念•工厂设计的含义:是指相关专业技术人员协作,将一个待建项目,用图纸文字和表格详细说明,然后,由施工人员完成的工作过程。
•工厂设计过程的特点:是针对具体任务,将多学科技术进行有机组合的过程,是在同一目标下,进行集体劳动和创造的过程。
•工厂设计的主要内容:工艺设计、总图运输设计、机械设计、自控仪表设计、土建设计、公用工程(给排水、供电、采暖通风)设计和工程概算预算等。
2.高分子材料加工厂建设的四个主要阶段•1、立项阶段(项目建议书、可行性研究报告、设计任务书)•2、工程设计阶段(基础设计、施工设计)•3、施工阶段(设计代表工作阶段)•4、开车验收阶段3.项目建议书是进行可行性研究和编制任务书的依据,其主要内容包括:•①项目建设的目的和意义;②产品需求初步预测;③产品方案和拟建规模;•④工艺技术方案(技术来源、原料路线、生产方法);⑤主要原材料、燃料、动力等的供应;•⑥建厂条件和厂址的初步选择;⑦环境保护及安全生产措施;⑧工厂组织和劳动定员;•⑨项目实施规划设想;⑩投资估算和资金筹措设想;⑩经济效益和社会效益的初步估计。
4.设计任务书主要内容:①编制设计说明书的依据(上级领导机关确定拟建项目的文件)。
②建设规模、生产方法、产品规格和产量。
③厂址和占地面积。
④工厂构成和劳动定员。
⑤原材料规格、燃料种类及供应情况。
⑥水、电、汽等动力的主要规格及来源。
⑦与其他工业企业的协作关系(主要指交通运输)。
⑧设计分工和进度要求。
⑨施工单位和建厂期限。
⑩投资估算和要求达到的经济效益5.可行性研究主要包含哪些主要内容?工业可行性研究的内容•①总论:说明项目的建设背景,建设此项目的必要性和意义,可行性研究的依据和范围。
•②需求预测和拟建规模:说明拟建项目中产品的国内外现有生产能力,国内外市场需求预测;进行价格与产品竞争能力分析,拟建项目的规模,产品方案和发展方向;合理建设规模的技术经济比较和分析;老企业技术改造与新建项目的技术经济比较和分析。
建设工程的设计阶段划分及主要内容
建设工程的设计阶段划分及主要内容设计单位应当根据勘察成果文件进行建设工程设计。
设计阶段的划分:国际上一般分为"概念设计"、"基本设计"和"详细设计"三个阶段。
我国习惯的划分,中小型工程分为"初步设计"和"施工图设计"三个阶段。
设计文件应当符合国家规定的设计深度要求,并注明工程合理使用年限。
各设计阶段主要内容及深度要求:1、方案设计方案设计(概念设计)是投资决策之后,由咨询单位将可行性研究提出意见和问题,经与业主协商认可后提出的具体开展建设的设计文件、其深度应当满足编制初步设计文件和控制概算的需要。
2、初步设计初步设计(基础设计)的内容依项目的类型不同而有所变化,一般来说,它是项目的宏观设计、即项目的总体设计、布局设计、主要的工艺流程、设备的选型和安装设计、土建工程量及费用的估算等。
初步设计文件应当满足编制施工招标文件、主要设备材料订货和编制施工图设计文件的需要,是下一阶段施工图设计的基础。
例如:某项目的初步设计包括以下主要内容:初步系统设计,绘制各工艺系统的流程图;通过计算确定各系统的规模和设备参数并绘制管道及仪表图;编制设备的规程及数据表以供招标使用;土建工程量的估算;项目费用估算。
初步设计的深度应满足以下要求:设计方案的选择和确定;主要设备、材料订货;土地征用;基本建设投资控制。
3、施工图设计施工图设计(详细设计)的主要内容是根据批准的初步设计,绘制出正确、完整和尽可能详细的建筑、安装图纸,包括建设项目部分工程的详图、零部件结构明细表、验收标准、方法、施工图预算等。
此设计文件应当满足设备材料采购、非标准设备制作和施工的需要,并注明建筑工程合理使用年限。
上例项目在施工设计阶段的主要工作补充修正初步设计采购用的设备及部件的技术规格书的数据表。
在采购过程中,某些设备及部件的技术规格有变更,在施工图设计中应对原来的计算、流程图、管道和仪表图、总布置图、管道透视图、系统逻辑图、设备表、电气单线图等、作相应的修改,以符合实际采购要求。
建筑扩初图和施工图的区别?
建筑扩初图和施工图的区别?
建筑扩初图和施工图的区别?
1、扩初即"扩大初步设计",是指在方案设计基础上的进一步设计,但设计深度还未
达到施工图的要求.拿建筑设计举例,扩初设计通常做到建筑各主要平面、立面,简
单表达出大部尺寸、材料、色彩,但不包括节点做法和详细的大样以及工艺要求等
具体内容。
2、建筑扩初图+其他专业的资料如墙洞的定位及尺寸+本专业的详图+节点索引号、做法图集号及其他说明=施工图
设计院的初步设计是完善方案设计,并与各专业协调设备用房及管线布置方式的过程,是个弹性非常大阶段,好的初设,几乎补点详图加上其他专业资料就是施工图。
扩初应该在初设之后,有的也叫技术设计,实际很少见,最主要的是增加一个周期,就要几十个人放弃其他工作,但是在南方有的设计院想向甲方多要一个周期的设计费用或一个周期的时间,会提出,但是有可能初设和初扩几乎是一套图纸。
要求抄绘按照扩初的标准,实际就是指要接近施工图的标准,只是不画节点详图,将个专业的资料删除,材料做法和图集索引删除,因为学生一般没有构造详图图集也没有其他专业配合,只能省略,小尺寸可能指如信报箱、室内盥洗池的尺寸,是非重要(部件)的尺寸,大多是真正作施工图时才定的东西。
房屋建筑学试题及答案(1)
-----------------------------------精品考试资料---------------------学资学习网-----------------------------------房屋建筑学试题及答案房屋建筑学试题及答案一、判断题(每题1分,共10分)1.建筑设计包括初步设计、技术设计和施工图设计三个阶段。
(×,除大型、特殊的建筑外,仅两个阶段:初步设计---方案图和施工图设计---施工图)(注:初步设计阶段的成果是方案,故又称方案设计阶段;下阶段是扩大初步设计,又称技术设计阶段;最后是施工图阶段----教材未分清楚,应更正。
)2.建筑设计依据包括常年洪水位和地下水位。
(√)2.施工图阶段才应绘制建筑总平面,主要是确定建筑的建造位置。
(×,都应有总图,但设计深度不同。
)3.对于大多数民用建筑而言,日照是确定房屋正面间距的主要依据。
(√)4.按照国家有关规定,普通住宅的层高,以2.8米为宜。
(√)5.风玫瑰图表明了1个地区1年中,不同风向出现的频率,甚至包括夏季主导风向。
(√)6.楼梯平台的宽度应大于或等于梯段宽度。
(√)7.在施工图阶段,建筑设计包括照明设计、给排水设计。
(×,不包括)8.施工图的总平面加上配景和色彩,更直观易懂。
(×,不应加与施工无关的内容)9.中学校普通教室面积的大小,一般由学校决定。
(×)10.按照有关规范,建筑内部装修材料按其使用部位和功能,分为6类。
(×。
7类)二、选择题(每题1分,共20分)1.方案阶段的建筑剖面,可包括以下内容(C)A.建筑的剖切与投影部分、设计绝对标高、环境和配景、电梯井剖面;B.建筑轴线、设计标高、高度尺寸、室外地坪;1 / 7C.设计标高、环境和配景、楼梯剖面、文字标注;D.绘图比例、高度尺寸、建筑轴线、建筑阴影。
2.在面积定额指标中.所谓户均使用面积是指(D)A.有效总面积与总户数之比B.建筑总面积与总户数之比C.居住总面积与总户数之比D.使用总面积与总户数之比3.建筑艺术区别于其它造型艺术(如绘画、雕刻等)的重要标志在于( B )A、建筑艺术作品一般比较大B、建筑有使用功能的要求C、造价较高D、有内部空间4.民用建筑包括居住建筑和公共建筑,其中(C)属于居住建筑。
【珍贵建筑设计知识】 建筑扩初图和施工图的区别?
【珍贵建筑设计知识】建筑扩初图和施工图的区别?
建筑扩初图和施工图的区别?
1、扩初即扩大初步设计,是指在方案设计基础上的进一步设计,但设计深度还未达到施工图的要求.拿建筑设计举例,扩初设计通常做到建筑各主要平面、立面,简单表达出大部尺寸、材料、色彩,但不包括节点做法和详细的大样以及工艺要求等具体内容。
2、建筑扩初图+其他专业的资料如墙洞的定位及尺寸+本专业的详图+节点索引号、做法图集号及其他说明=施工图
设计院的初步设计是完善方案设计,并与各专业协调设备用房及管线布置方式的过程,是个弹性非常大阶段,好的初设,几乎补点详图加上其他专业资料就是施工图。
扩初应该在初设之后,有的也叫技术设计,实际很少见,最主要的是增加一个周期,就要几十个人放弃其他工作,但是在南方有的设计院想向甲方多要一个周期的设计费用或一个周期的时间,会提出,但是有可能初设和初扩几乎是一套图纸。
要求抄绘按照扩初的标准,实际就是指要接近施工图的标准,只是不画节点详图,将个专业的资料删除,材料做法和图集索引删除,因为学生一般没有构造详图图集也没有其他专业配合,只能省略,小尺寸可能指如信报箱、室内盥洗池的尺寸,是非重要(部件)的尺寸,大多是真正作施工图时才定的东西。
结语:借用拿破仑的一句名言:播下一个行动,你将收获一种习惯;播下一种习惯,你将收获一种性格;播下一种性格,你将收获一种命运。
事实表明,习惯左右了成败,习惯改变人的一生。
在现实生活中,大多数的人,对学习很难做到学而不厌,学习不是一朝一夕的事,需要坚持。
希望
大家坚持到底,现在需要沉淀下来,相信将来会有更多更大的发展前景。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
初步设计和施工图设计的区别
一、概念:
初步设计是最终成果的前身,相当于一幅图的草图,一般做设计的在没有最终定稿之前的设计都统称为初步设计。
初步设计是在可行性研究之后进行的,是为了进一步认证项目的技术和经济上的可行与合理,特别大的项目有时还会进行扩大初步设计和再扩大初步设计;施工图设计是为满工程的安装,对各项目工作的细化,其深度通常要达到以据安装和验收的要求,对于很小的项目可以在可研之后直接进入到施工图设计阶段。
施工图设计是建筑设计的最后阶段。
它的主要任务是满足施工要求,即在初步设计或技术设计的基础上,综合建筑、结构、设备各工种,相互交底,深入了解材料供应、施工技术、设备等条件,把满足工程施工的各项具体要求反映在图纸上,做到整套图纸齐全,准备无误。
施工图设计的内容主要包括:确定全部工程尺寸和用料,绘制建筑结构,设备等全部施工图纸,编制工程说明书,结构计算书和预算书的等。
二、初步设计和施工图主要区别:
①设计深度不同,施工图设计更加具体,更加具有操作性;
②初步设计是施工图设计编制的依据,同时,初步设计审查时提出的问题和初步设计遗留的问题,都应在施工图设计中修正和完善;
③初步设计阶段编制的是投资概算,而施工图设计阶段编制的是施工图预算。
三、初步设计和施工图设计包含的内容
1、初步设计
1.1 一般要求
1.1.1 初步设计文件
1 设计说明书,包括设计总说明,各专业设计说明。
2 有关专业的设计图纸。
3 工程概算书。
注:初步设计文件应包括主要设备或材料表,主要设备或材料表可附在说明书中,或附在设计图纸中,或单独成册。
1.1.2 初步设计文件的编排顺序
1 封面:写明项目名称、编制单位,编制年月。
2 扉页:写明编制单位法定代表人。
技术总负责人,项目总负责人和各专业负责人的姓名,并经上述人员签署或授权盖章。
3 设计文件目录。
4 设计说明书。
5 设计图纸(可另单独成册)。
6 概算书(可另单独成册)。
注: 1对于规模较大、设计文件较多的项目,设计说明书和设计图纸可按专业成册;
2另外单独成册的设计图纸应有图纸总封面和图纸目录;图纸总封面的要求见4.1.2条。
3 各专业负责人的姓名和签署也可在本专业设计说明的首页上标明。
2、施工图设计
2.1 一般要求
2.1.1 施工图设计文件
1 合同要求所涉及的所有专业的设计图纸(含图纸目录、说明和必要的设备、材料表,见4.2—4.8节)以及图纸总封面。
2 合同要求的工程预算书。
注:对于方案设计后直接进入施工图设计的项目,若合同未要求编制工程预算书,施工图设计文件应包括工程概算书。
2.1.2 总封面应标明以下内容:
1 项目名称;
2 编制单位名称;
3 项目的设计编号;
4 设计阶段;
5 编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖早;
6 编制年月(即出图年、月)。
顶端
2.2 总平面
2.2.1 在施工图设计阶段,总平面专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。
2.2.2 图纸目录应先列新绘制的图纸,后列选用的标准图和重复利用图。
2.2.3 设计说明一般工程分别写在有关的图纸上。
如重复利用某工程的施工图图纸及其说明时,应详细注明其编制单位、工程名称、设计编号和编制日期;列出主要技术经济指标表。
2.2.4 总平面图
1 保留的地形和地物。
2 测量坐标网、坐标值。
3 场地四界的测量坐标(或定位尺寸),道路红线和建筑红线或用地界线的位置。
4 场地四邻原有及规划道路的位置(主要坐标值或定位尺寸),以及主要建筑物和构筑物的位置、名称、层数。
5 建筑物、构筑物(人防工程,地下车库、油库、贮水池等隐蔽工程以虚线表示)的名称或编号、层数、定位(坐标或相互关系尺寸)。
6 广场、停车场、运动场地、道路、元障碍设施、排水沟、挡土墙、护坡的定位(坐标或相互关系)尺寸。
7 指北针或风玫瑰图。
8 建筑物、构筑物使用编号时,应列出“建筑物和构筑物名称编号表”。
9 注明施工图设计的依据、尺寸单位、比例、坐标及高程系统(如为场地建筑坐标网时,应注明与测量坐标网的相互关系)、补充图例等。
2.2.5 竖向布置图
1 场地测量坐标网、坐标值。
2 场地四邻的道路,水面、地面的关键性标高。
3 建筑物、构筑物名称或编号,室内外地面设计标高。
4 广场,停车场、运动场地的设计标高。
5 道路、排水沟的起点、变坡点、转折点和终点的设计标高(路面中心和排水沟顶及沟底)、纵坡度、纵坡距、关键性坐标,道路表明双面坡或单面坡,必要时标明道路平曲线及竖曲线要素。
6 挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度。
7 用坡向箭头表明地面坡向,当对场地平整要求严格或地形起伏较大时,可用设计等高线表示。
8 指北针或风玫瑰图。
9 注明尺寸单位、比例、补充图例等。
