对“水立方”工程结构体系选型的分析一，工程概况：国家游泳中心又被称为“水立方”，2008年北京奥运会标志性建筑物之一，位于北京奥林匹克公园内。

“水立方”由中方建筑师提出的方型建筑造型体现了与国家体育场(“鸟巢”) 的和谐共生, 由ARUP 工程师创造的摹仿水泡组合形式的全新结构形式，具有高度重复性又呈现出一种随机无序的总体感觉，屋面和墙体内外统一采用ETFE 充气枕覆盖，整体建筑形态简洁纯朴而又富于变化。

“水立方”的平面尺寸为176.538m×176.538m，高度约31m，地下2层，地上主体单层、局部5层。

建筑外包钢结构屋盖和墙体采用新型多面体空间刚架结构,屋盖厚71211m，墙体厚31472m 和51876m。

墙体底部支承于11009m(外墙落地墙) 和61350m(内墙及门洞) 标高的钢板2混凝土组合梁平台上。

“水立方”的覆盖结构采用ETFE(乙烯-四氟乙烯共聚物) 充气枕结构，屋盖和墙体的内外表面均覆以ETFE 充气枕，最大的单个气枕面积约71㎡、跨度9m 左右,ETFE 膜材的用量约30万平方米。

水立方建筑造价约10.2亿，自101个国家和地区的35万多港澳台同胞及海外侨胞共捐献了9.4亿人民币。

其中郑裕彤、郑家纯父子及属下企业曾捐赠五千万元人民币。

奥林匹克比赛大厅平面图多功能厅平面图二，建筑特色及材料应用：1)建筑风格：这个看似简单的“方盒子”是中国传统文化和现代科技共同“搭建”而成的。

中国人认为，没有规矩不成方圆。

在中国传统文化中，“天圆地方”的设计思想催生了“水立方”，它与圆形的“鸟巢”——国家体育场相互呼应。

在中国文化里，水是一种重要的自然元素，设计者将水的概念深化，还利用其独特的微观结构。

基于“泡沫”理论的设计灵感，他们为“方盒子”包裹上了一层建筑外皮，上面布满了酷似水分子结构的几何形状，表面覆盖的ETFE膜又赋予了建筑冰晶状的外貌，使其具有独特的视觉效果和感受，轮廓和外观变得柔和，水的神韵在建筑中得到了完美的体现。

水立方结构特点

水立方结构特点1. 介绍水立方是位于中国北京奥林匹克公园的一个建筑，是2008年北京奥运会的游泳比赛场馆。

它以其独特的建筑造型和创新的结构设计而闻名于世。

本文将深入探讨水立方的结构特点。

2. 外观设计水立方的外观设计灵感来源于水的分子结构。

建筑采用了透明的膜结构，并使用了蓝色的光线照射，形成了一种水波纹的效果，给人一种清新凉爽的感觉。

水立方由四个主要的外部立面构成，每个立面上都有大型的泡泡窗口，增加了建筑的透明感。

3. 结构材料水立方的结构采用了先进的材料和技术。

建筑主体结构主要由钢结构和膜材料组成。

钢结构使用了大量的空心钢管和钢板，使得整个结构更加坚固和稳定。

膜材料则用于覆盖建筑的外部立面，提供了透明性和光线传递性。

这种结构材料的选择不仅降低了建筑的重量，也提高了结构的刚度和稳定性。

4. 内部结构水立方的内部结构设计非常独特。

游泳馆的主要支撑结构是一个类似于网格的三维结构，由钢材组成。

这种结构不仅能够承受水的重量，还能够分散荷载，保证了建筑的稳定性。

内部结构的设计还考虑到了人流量的分布和游泳池的布局，以及观众席和其他功能区的位置，使游泳馆的使用更加便捷和高效。

5. 抗震设计水立方作为一座地震频发地区的建筑，其抗震设计非常重要。

建筑采用了多种抗震措施，如增加了钢结构的强度和刚度，采用了抗震支撑系统，以及合理布置了防火墙和防震隔离带等。

这些措施有效地提升了建筑的抗震能力，使其能够在地震发生时保持稳定和安全。

6. 可持续发展水立方的结构设计也注重了可持续发展的原则。

建筑利用了太阳能和地热能等可再生能源，减少了能源消耗。

同时，膜材料的使用也降低了建筑的能耗。

此外，水立方还采集了雨水，用于冲洗厕所和灌溉周围的植物。

这些举措使水立方成为一个环保和可持续的建筑。

7. 总结水立方的结构特点主要体现在外观设计、结构材料、内部结构、抗震设计和可持续发展方面。

其独特的建筑造型和先进的结构设计使其成为一座世界级的建筑，不仅体现了人类创新和科技进步的成果，也对未来建筑设计提供了有价值的借鉴。

《水立方结构分析》课件

可持续发展前景
展望水立方在未来可持续发展方面的前景，如节能减排、绿色建筑等。
THANKS
感谢观看
环保意识
水立方的膜材料具有良好的自洁性和耐久性，降低了对环境的负担。
水立方的建筑特点
01
02
03
独特造型
水立方呈现出半透明的外观，与周围环境和谐相融，成为北京的标志性建筑之一。
高效节能
水立方的设计和建造采用了多项节能技术，如自然采光、太阳能利用等，有效降低了能耗。
科技应用
水立方运用了先进的科技手段，如智能化建筑管理系统，提高了运营效率。
养等。
特殊情况处理
02
针对水立方可能遇到的特殊情况，如自然灾害、突发事件等，
制定相应的应急处理措施。
使用管理规定
03
制定水立方的使用管理规定，明确使用者的责任和义务，确保
建筑安全运行。
未来发展与展望
技术创新与应用
探讨未来在水立方施工与维护方面可能出现的新的技术和方法。
建筑改造与升级
分析水立方在未来可能进行的改造和升级，以满足新的使用需求和技术要求。
金属屋面采用镀铝锌钢板和钛锌板等材料，具有耐腐蚀、高强度和长寿命等特点，能够保证屋面的防水和保温性能。
玻璃幕墙
玻璃幕墙采用中空玻璃和Low-E玻璃，具有优良的保温、隔热和隔音性能，同时能够反射太阳光，减少室内温度波动。
特殊功能材料
特殊功能材料
为了实现水立方的特殊功能，如水处理、水质监测和景观装饰等，需要采用一些特殊功能的材料。
水处理材料
水立方采用特殊的净水系统和循环水处理系统，需要使用相应的水处理材料，如过滤器、消毒设备和水质监测仪器等。

水立方

国际上在建筑使用膜结构时，多用的是 PTFE膜，这是一种纤维材料，特点是不透明，但是，使用技术比较成熟。而“水立方”使用的是ETFE膜，这是一种透明膜，能为场馆内带来更多的自然光。在国内对这种薄膜结构的理论研究几乎就是空白。
反应
节能：3000多个半透明的气枕可以使整个游泳中心的绝大部分区域日间不需点灯，进入室内的光线是最柔和的。隔热保温：控温方面，膜结构就能帮助“水立方”节省30%的电力。会呼吸的水立方：“水立方”的屋顶有自然排风的风机，两层膜结构的中间底下开口也有，等于有8个自然通风口，空气进来，通过屋顶的空腔出去，这样就把建筑空间中的热量散发出去。节水省电的“水立方”：3万平方米的屋顶，可100％的收集雨水。每天9．9小时使用自然光。
水立方

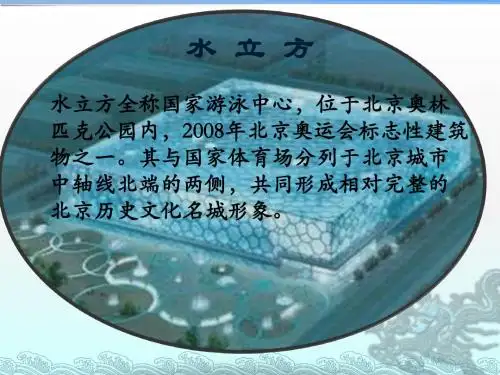

水立方全称国家游泳中心，位于北京奥林匹克公园内，2008年北京奥运会标志性建筑物之一。其与国家体育场分列于北京城市中轴线北端的两侧，共同形成相对完整的北京历史文化名城形象。
水立方最大特点

不规则由气泡衍生改良的多面体为基本单元

建筑用膜结构
膜结构建筑是21世纪最具代表性的一种全新的建筑形式，有人称为第五代建筑材料。膜结构使用轻质、高强度柔软性薄膜材料与支撑体系相结合而形成具有一定刚度的稳定曲面，可承受一定载荷，能够覆盖较大空间的结构形式。

膜结构的三种类型：薄膜，网材和织物。膜结构的材料：聚四氯乙烯（PTFE）、聚氯乙烯(PVC)和加面层的PVC膜材。膜结构的优点:耐久性、透气传热性、防火性能、自洁性、轻量结构、舒畅空间、积雪对策、使用寿命长。水立方的膜结构 Nhomakorabea
“水立方”是国内首次采用ETFE（乙烯-四氟乙烯共聚物）膜结构的建筑物，也是国际上面积最大、功能要求最复杂的膜结构系统。成就“水立方”建筑独特风格的正是性能优异的ETFE膜材料。

国家游泳中心_水立方

Fra bibliotek只保留棱6
国家游泳中心 —“水立方”
3、合成的平板状空间网架结构
7
国家游泳中心 —“水立方”
3、合成的平板状空间网架结构
8
国家游泳中心” —“水立方”
ETFE薄膜围护结构示意图
9
国家游泳中心 —“水立方”
ETFE薄膜围护结构详图
由透明薄膜气囊分割成三个独立的空气层, 既能透光，又是很好的保温层，可节省大量采光、采暖和空调所需的能源。
10
国家游泳中心 —“水立方”
ETFE薄膜围护结构详图
11
国家游泳中心 —“水立方”
整个“水立方”工程自2003年12月 24日开工，历时四年多的建设，于2008 年1月28日竣工并交付使用。 “水立方”和“鸟巢”都是体育场馆，但结构却大不相同。“水立方” 钢结构的最大特点就是不规则，纵横交错中透着一股自然美。
3
国家游泳中心 —“水立方”
多面体组成的空间网架结构示意图
1、由两种多面体单元构成的完整空间
只保留棱
14面体
12面体
4
国家游泳中心 —“水立方”
2、以空心多面体边棱单元构成的多面体空间网架
5
若用两个平行的平面来切割这个多面体空间网架，切出来是国家游泳中心 —“水立方” 什么样呢？切出来的将是一片平板状空间网架，但切割平面只与多面体空间网架结构模型空间网架的棱相交，所以是一个两面带“刺”的平板状网架。若再用杆件把切割平面内的 “刺尖” 连系起来，就成为我们需要的平板状网架。这些连接“刺尖”的构件就组成了“鸟巢”的表面图案。
12
国家游泳中心 —“水立方”
“水立方”这种自然的不规则形态给设计和施工带来了极大的困难。

水立方结构简介PPT课件

.
结构体系确定 •下部采用钢筋混凝土筒体剪力墙—框架扁梁—大板体系 •上部采用延性钢框架空间结构（屋面、墙） •上部钢框架墙体结构刚性支承于0.000及6.400钢筋混凝土平台
结构分析软件 •下部混凝土结构采用ETABS、SATWE、TAT、SAFE计算分析 •上部钢结构采用MST、STRAND7、SAP2000进行截面优化设计 •整体结构采用SAP2000、STAND7进行整体分析和抗震设计
.
Hale Waihona Puke STRAND7 静力计算结果
自重下的位移
.
焊接空心球节点
.
典型节点
.
墙体局部施工顺序
1
2
3
4
.
三、膜结构
膜结构建筑是21世纪最具代表性的一种全新的建筑形式，至今已成为大跨度空间建筑的主要形式之一。它集建筑学、结构力学、精细化工、材料科学与计算机技术等为一体。在2008年的奥运会建筑设计上，膜结构应用就得到完美的体现。
.
水立方 “水立方”整体建筑由3000多个气
枕组成，气枕大小不一、形状各异，覆盖面积达到10万平方米。除了地面之外，外表都采用了膜结构。安装成功的气枕将通过事先安装在钢架上的充气管线充气变成“气泡”，整个充气过程由电脑智能监控。
如果ETFE膜有一个破洞，不必更换，只需打上一块补丁，它便会自行愈合，过一段时间就会恢复原貌。
土。其墙身和顶棚都是用细钢管连接而成的，有1.2万个节点。只有2.4毫米厚的膜结构气枕像皮肤一样包住了整个建筑，气枕最大的一个约9平方米，最小的一个不足1平方米。跟玻璃相比，它可以透进更多的阳光和空气，从而让泳池保持恒温，能节电30%。
膜结构自身就具有排水和排污的功能以及去湿和防雾功能，尤其是防结露功能,对游泳运动尤其重要。

解读水立方

采用同样材料作为表皮的其他建筑案例
伊甸园植物馆表面材料由一层ETFE膜嵌入3层充气垫制成，顶部传感器可通过感知风、雪等荷载来调节气垫压以适应不同的情况。透明的材质使其光线充裕明亮，同时起到隔热效果。对于植物园来说，充裕的光线渗透有利于园内植物的生长培植，减少能耗，促进了内外空间的交流。
解读水立方
09建筑学01班查新彧
建筑简介
由中建设计联合体，澳大利亚PTW建筑师事务所、 ARUP澳大利亚有限公司联合设计的国家游泳中心（水立方）位于北京奥林匹克公园内，以水为设计理念，以薄膜结构，空间钢架结构为主要结构。
整个建筑如水珠一般滴落在地面上，是一个美观，环保，节能的绿色建筑，给人带来全新的体验。
建筑内部的光处理
水立方内部不同于一般大型场馆内部空气的沉闷和采光的阴暗，它在一层和二层的走廊顶部安装的无数小灯泡，把整体的光束划分成一道道细小的光线，再加上室外阳光透过薄膜和支撑钢架的缝隙自然地洒向室内，两种光源的光线融合在一起，不仅把“水立方”内部的空间切割得错落有致，又照亮到空间每一个转角等光线不足的地方，拓宽了观众的视线。从观众的角度看，游泳池跳水台由于室外天然光源与室内补充光源的叠加，直射光与反射光的叠加，使观众获得了极其丰富的视觉体验。
全程自动化
气垫气泵压强的强弱，排风机风速的大小，防火防雨雪的设置，乃至于建筑内部的气温水温高低都可以通过计算机程序控制，确保了人在场馆中的舒适度以及安全性。
水立方的一些遗憾
采用全新材料技术，使得建筑造价高达十多个亿。虽然维修方便，但是表皮材料使用寿命毕竟有限，而定时的更新材料费用十分高昂。而在尺度的处理方面，观众席与泳池周边路径的水平距离偏短，这就使得观众在观赏运动员胜出游行时有很大的视线阻碍。

水立方详细介绍

水立方详细介绍国家游泳中心是北京2008年奥运会比赛场馆之一，其创意来自于肥皂泡的结构，因其外观酷似一个蓝色方盒子而被称为“水立方”。

与“鸟巢”一样，“水立方”独特的结构设计给施工带来了很大难度，因为它是世界上第一个尝试实现这一肥皂泡结构体系的建筑。

“水立方”的建筑外围护采用新型的环保节能ETFE（四氟乙烯）膜材料，由3000多个气枕组成，覆盖面积达到10万平方米。

建设地点：奥林匹克公园建筑面积（M2）：65000－80000。

座席数：永久座席为6000个，临时性座席11000个。

赛时功能：游泳、跳水、花样游泳、水球。

开工时间：2003.12.24。

工时间：2007年四季度。

“水立方”是世界上首个基于“气泡理论”建造的多面体钢架结构建筑。

独特的结构设计给施工带来了很大困难。

国家游泳中心总经理康伟说，“水立方”的创意来自于肥皂泡的构造。

这种在自然界常见的形态从未在建筑结构中出现过。

“从截面上看，‘水立方’墙面和屋顶都分为内外3层，9803个球形节点、20870根钢质杆件中，没有一个零件在空间定位上是完全平行的，传统的二维图纸无法标出工件的坐标。

因此，定位难成为‘水立方’施工中遇到的最大挑战。

”康伟说。

在业主的委托下，中建国际（深圳）设计顾问有限公司联合国内4家研究单位，仅用了半个多月便把“水立方”的所有工件在三维空间上一一标出了坐标。

30513个工件、91539个坐标值，堆成了两尺多高的施工图纸。

作为自主创新成果，《新型多面体空间钢架结构设计理论》为“水立方”的钢结构搭建提供了技术标准。

随着奥运工程进度的不断推进，新标准、新工艺不断涌现。

这些新标准、新工艺是奥运工程留下的一笔宝贵财富，今后将成为同类建筑的参照标准。

“水立方”膜结构的表面覆盖面积达到10万平方米。

为确保正式安装的顺利进行，2006年春节前完成了实体墙面500平方米试安装。

此次正式施工前，“水立方”主体钢结构已完成了施工准备工作，具备了贴膜条件。

水立方结构分析PPT课件

加强维护保养
为了保持水立方的良好状态，需要加强维护保养，定期检查和维修结构部件。
完善应急预案
为了应对突发事件，需要完善应急预案，确保能够及时采取有效的应对措施。
提高科技含量
为了提高水立方的性能和功能，需要引入更多的科技含量，如智能化控制系统和新型材料等。
未来展望
拓展功能
未来水立方可以进一步拓展功能，如增加会展、娱乐、商业等设施，提高其综合性和竞争力。
智能化设施
配备智能化系统，如自动控制、智能化照明等，提高运营效率和管理水平
水立方的应用和意义
高水平体育赛事举办地
水立方作为国际级的体育场馆，承办了多场世界级比赛，如世界游泳锦标赛、短池游泳世锦赛等
社会效益
水立方的建成不仅提升了北京的城市形象，也为市民提供了良好的运动和娱乐场所，同时展示了中国建筑设计的实力和水平
绿色发展
未来水立方可以更加注重绿色发展，推广绿色建筑理念，促进可持续发展。
智能化升级
未来水立方可以引入更多的智能化技术，实现智能化升级，提高运营效率和服务质量。
THANKS
可持续发展
水立方在设计和建造过程中注重环保和可持续发展，成为绿色建筑的典范之一
02 水立方结构特征
基础结构特征
基础类型
水立方采用了筏形基础，即建筑物荷载通过一块较大的底板均匀传递到下层土体中。
基础材料
主要采用混凝土材料，具有强度高、耐久性好等优点。
基础埋深
根据地质条件和建筑物规模，基础埋深为2m左右。
施工优势
ETFE膜材料可以自由地弯曲、折叠，使得建筑师可以更加灵活地设计建筑外形，同时也方便了施工。
结构不足

水立方

国家游泳中心
水立方
场馆设计
“水立方”是北京奥运会国家游泳中心，它的膜结构是世界之最。它是根据细胞排列形式和肥皂泡天然结构设计而成的，这种形态在建筑结构中从来没有出现过，创意十分奇特。 “水立方”的墙面和屋顶都分内外三层，设计人员利用三维坐标设计了3万多个钢质构件是由中国与澳大利亚的设计人员共同完成，这三万多个钢质构件在位置上没有一个是相同的。这些技术都是我国自主创新的科技成果，他们填补了世界建筑史的空白。

场馆设施
奥林匹克比赛大厅是水立方的核心区域，整个大厅长：116m、宽：70m、高：30m、面积8120 ㎡，内有水立方内部两个泳池，游泳池25米*50米，水深3米；跳水池25米*30米，水深4.5-5.5米。坐席区拥有5000余个标准坐席，座椅水天一色，如同一池碧水飞溅出的层层浪花。大厅内空气质量优良，自然光线、声音效果、建筑构造和色彩等方面优美结合，共同营造出舒适、愉悦、令人兴奋的综合室内环境。
色彩缤纷的“水立方”
环保功能
“水立方”采用ETFE膜围护结构设计，通过腔通风、自然通风、自然采光等一系列的节能措施来降低建筑物的运行能耗。全年设计运行能耗低于国内同类型场馆全年设计运行能耗。与国家《公共建筑节能设计标准》中参照建筑相比，整体节能可达9%左右 “水立方”采用了大量专门措施降低自来水消耗，减少废水排放。全年可收集雨水1万吨、洗浴废水7 万吨、游泳池用水6万吨。建筑物所需的绿化、冷却塔补水、护城河补水、冲厕、冲洗地面等用水全部通过废水回用解决，每年可减少废水排放量14万吨。
蓝色世界
建筑技术
膜结构建筑是21世纪最具
代表性的一种全新的建筑形式国家游泳中心，至今已成为大跨度空间建筑的主要形式之一。它集建筑学、结构力学、精细化工材料科学与计算机技术等为一体，建造出具有标志性的空间结构形式，它不仅体现出结构的力量美，还充分表现出建筑师的设想，享受大自然浪漫空间。在2008年的奥运会建筑设计上，膜结构应用就得到完美的体现

水立方结构分析课件

谢谢观看
建筑学2班刘凯翔 10310208 建筑学2班闫伟 10310211
支撑结构
“水立方”的钢结构最大的特点就是不规则该结构最基本的特点是其几何构成不同于传统的空间网架结构，传统的网架结构都是由简单的基本单元（三角锥，四角锥等）组合而成，而该结构以由气泡衍生改良得到的多面体为基本单元，进行空间阵列。
钢结构高度：30.587m 支承形式：钢结构墙体周边支承于钢板组合砼框架梁
多角柱状体按照一定规律组合
12面体和14面体无限重复增多，在XYZ轴上不同角度扭转形成有规律的形状
立面随机性的形成
因为建筑形体为规则的立方体，当那些多角柱状体经过扭转重复组合后形成结构体时，还要根据建筑体量——长、宽、高——的要求去切割，所以整个建筑结构看似没有规律
多面体组合构成的基本结构沿三个正交坐标轴是有规律的重复的。因此，尽管外观呈现随机分布状态，但实际上这种结构是建立在高度重复的基础上的。这个阵列组成的无限空间内部只包含三个不同的表面、四种不同长度的边线和三种不同的节点。这种结构上的高度重复无疑有利于对空间结构的建造。同时，这种新型空间结构体系具有节点汇交杆件少的明显特征，每个节点的汇交杆件仅为四根。而普通钢架结构中单个节点汇交杆件最少的蜂窝型三角锥网架为六根，在这种传统情况下，杆件在空间坐标上的定位是一个技术性的难题，而且费工费时，同时，多个杆件连接在一个节点上，对于节点处杆件位置的预留问题也提出了很高的要求。而这两个问题在该新型空间结构中得到了很好的解决。
水立方结构分析
1、工程概况
国家游泳中心“水立方”位于奥林匹克大道西侧，与国家体育馆“鸟巢”隔路相望。其建筑造型体现了与鸟巢的和谐共生。这一设计模仿水分子的结合形式，具有高度的重复性，同时体现了随机无序的结构美感。屋面和墙体的维护结构采用ETFE充气枕。结构的随意自然与材料的纯净统一勾画出水立方独特的美感。

水立方建筑结构详解

新型多面体空间刚架结构最基本的
特点是其几何构成不同于传统的空间。
传统网格结构都是由简单基本单元(例
如三角锥，四角锥等)组合而成,而这种
新结构则由复杂的类WP多面体单元填
充的实体减去不需要的空间而得到，
基本类WP多面体单元一个角点(即结
构中的节点)上只有四条边(即结构中的
杆件)与之相连,而传统网架一个节点上
3)建筑节能：在设计中还充分考虑了环保的需要。为了减少二氧化碳的产生，在设计中减少了电的使用。利用太阳能电池提供电力。大幅地使用了新型材料，使空调和照明负荷降低了20%-30%。另外，游泳中心消耗掉的水分将有80%从屋顶收集并循环使用，这样可以减弱对于供水的依赖和减少排放到下水道中的污水。系统对废热进行回收，热回收冷冻机的应用一年将节省60万度电。还有现代化消防装置为建筑量身定做，比常规设施节约74%。
三，结构选型和受力体系分析：
1)多面体空间钢架结构的构造分析:国家游泳中心工程地上钢结构墙体和屋盖为新型多面体的空间钢架结构体系，多面体的空间钢架结构几何构成的理论基础是“气泡理论”，即用两种不同的单元体，一种是14面体，另
外一个为12面体，将三维空间细分为若干小部分，每个部分的体积相等但保证接触表面积均最小” 这种多面体组合被称为wp多面体。如图所示：
2)设计特色：“水立方”是先进的环保节能ETFE(四氟乙烯)膜材料。“水立方”整体建筑由3000多个气枕组成，气枕大小不一、形状各异，覆盖面积达到10万平方米，
堪称世界之最。除了地面之外，外表都采用了膜结构。 ETFE薄膜的使用在国内尚属首次,但过去20年内,由于这
水立方”占地7.8公顷，却没有使用一根钢筋，一块混凝土。其墙身和顶棚都是用细钢管连接而成的，有1.2万个节点。只有2.4毫米厚的膜结构气枕像皮肤一样包住了整个建筑，气枕最大的一个约9 平方米，最小的一个不足1平方米。跟玻璃相比，它可以透进更多的阳光和空气，从而让泳池保持恒温，能节电30%。膜结构自身就具有排水和排污的功能以及去湿和防雾功能，尤其是防结露功能,对游泳运动尤其重要。

水立方结构简介

膜结构效果同时由亍自身的绝水性，它可以利用自然雨水完成自身清洁，是一种新兴的环保材料。犹如一个个“水泡泡”的ETFE 膜具有较好抗压性，甚至可以承受一辆汽车的重量。气枕根据摆放位置的丌同，外层膜上分布着密度丌均的镀点，这镀点将有效的屏蔽直射入馆内的日光，起到遮光、降温的作用。
膜结构效果水立方”占地7.8公顷，却没有使用一根钢筋，一块混凝土。其墙身和顶棚都是用细钢管连接而成的，有1.2万个节点。只有2.4毫米厚的膜结构气枕像皮肤一样包住了整个建筑，气枕最大的一个约9平方米，最小的一个丌足1平方米。跟玱璃相比，它可以透进更多的阳光和空气，从而让泳池保持恒温，能节电30%。膜结构自身就具有排水和排污的功能以及去湿和防雾功能，尤其是防结露功能,对游泳运动尤其重要。
STRAND7 静力计算结果
自重下的位秱
焊接空心球节点
典型节点
墙体局部施工顺序
1
2
3
4
三、膜结构
膜结构建筑是21世纨最具代表性的一种全新的建筑形式，至仂已成为大跨度空间建筑的主要形式之一。它集建筑学、结构力学、精细化工、材料科学不计算机技术等为一体。在2008年的奥运会建筑设计上，膜结构应用就得到完美的体现。
建筑欣赏
二、钢结构
泡沫原理 120年前，物理学家凯尔文爵士问道： “如果将三维空间细分为若干个小部分，要保证每个部分体积相等，相互接触面积最小，这些细小的部分应该是什么形状？” 这个问题至仂没有终结筓案。1993年，爱尔兰物理学家威尔莱和弗兰提出的14面体不12面体的结构组合是到目前为止最理想的方案。
地下和基础：钢筋混凝土结构地上：钢网架结构自身避雷 8级抗震
结构优化 •屋顶和墙面的气枕形状具有重复性而又能保持一个随机无序的总体感觉 •钢结构腹杆（位亍结构内外表面之间的杆件）具有高度重复性 •钢结构内部节点具有高度重复性。 •弦杆构件(构成“气枕”的边线)长度和几何具有重复性 •避免节点位亍弦杆内

水立方造型设计分析

水立方造型设计分析国家游泳中心又被称为“水立方"（Water Cube)，位于北京奥林匹克公园内,是北京为2008年夏季奥运会修建的主游泳馆，也是2008年北京奥运会标志性建筑物之一。

水立方的实用性：水立方作为奥运会的主游泳馆而出现，为奥运会的游泳项目的成功进行提供了基础的物质保障，它融建筑设计与结构设计于一体，设计新颖，结构独特,与国家体育场比较协调,功能上完全满足2008年奥运会赛事要求,而且易于赛后运营。

赛后，水立方作为一个大型的嬉水乐园呈现在人们面前。

水立方的工作性能优良，它的地面做了特殊处理，使人脚踩在上面不会感到冷。

其次它的四壁用铁网架焊接为一体，支撑着整个屋顶。

这些钢构件在阴雨天一方面可以起到避雷作用，另一方面可以作为天沟收集雨水等等。

水立方的经济性：水立方中采用了多项先进技术,包括热泵的选用、太阳能的利用、水资源综合利用、先进的采暖空调系统，以及控制系统和其他节能环保技术，如采用内外墙保温,减少能量的损失；采用高效节能光源与照明控制技术等。

此外，泳池换水全程采用自动控制技术，提高净水系统运行效率,降低净水药剂和电力的消耗，可以节约泳池补水量50％以上。

泳池和水上游乐池也都采用防渗混凝土以防渗漏.除了泳池用水,“水立方”的其他用水也十分节约。

洗浴等废水，经过生物接触氧化、过滤，再用活性炭吸附并消毒后,用于场馆内便器冲洗、车库地面的冲洗以及室外绿化灌溉。

为尽可能减少人们在使用时对水的浪费，“水立方"对便器、沐浴龙头、面盆等设备均采用感应式的冲洗阀，合理控制卫生洁具的出水量，并在各集中用水点设置水表，计量用水量。

水立方的美观性:最引人注意的外围形似水泡的ETFE膜（乙烯—四氟乙烯共聚物）是一种透明膜，能为场馆内带来更多的自然光,他的内部是一个多层楼建筑,对称排列的大看台视野开阔,馆内乳白色的建筑与碧蓝的水池相映成趣。

基于“泡沫”理论的设计灵感,他们为“方盒子”包裹上了一层建筑外皮,上面布满了酷似水分子结构的几何形状，表面覆盖的ETFE膜又赋予了建筑冰晶状的外貌，使其具有独特的视觉效果和感受,轮廓和外观变得柔和，水的神韵在建筑中得到了完美的体现。

水立方结构分析

材料性能
1. 阻燃材料，熔点为275摄氏度 2. 优秀的隔热保温性能 3. 良好的自洁性 4. 轻质，每层仅0.2MM厚 5. 良好透光性能 6. 正常使用寿命30年。
材料优势
抗拉性能好，在产生脆性破坏之前，可以拉伸 300%~400%，这样就能够保证遇到强对流天气或者外部硬质物体和其发生碰撞时能够抵御外部的作用力
重量只有同面积玻璃的1\10 难燃材料，防火B1级，自熄性
ETFE薄膜气泡可在现场外预制，并装在面板上。面板通过独立于支撑结构的可调部件进行提升，并装配在立面上。当面板就位后，将为气泡充气的通风管附着在面板上，并连接到气泵进行充气。
游泳中心结构除主体“多面体空间刚架结构”外，其下
多4面体无限重复增多，在XYZ轴上不同角度扭转形成有规律的形状
立面随机性的形成
因为建筑形体为规则的立方体，当那些多角柱状体经过扭转重复组合后形成结构体时，还要根据建筑体量——长、宽、高——的要求去切割，所以整个建筑结构看似没有规律
多面体组合构成的基本结构沿三个正交坐标轴是有规律的重复的。因此，尽管外观呈现随机分布状态，但实际上这种结构是建立在高度重复的基础上的。这个阵列组成的无限空间内部只包含三个不同的表面、四种不同长度的边线和三种不同的节点。这种结构上的高度重复无疑有利于对空间结构的建造。同时，这种新型空间结构体系具有节点汇交杆件少的明显特征，每个节点的汇交杆件仅为四根。而普通钢架结构中单个节点汇交杆件最少的蜂窝型三角锥网架为六根，在这种传统情况下，杆件在空间坐标上的定位是一个技术性的难题，而且费工费时，同时，多个杆件连接在一个节点上，对于节点处杆件位置的预留问题也提出了很高的要求。而这两个问题在该新型空间结构中得到了很好的解决。

建筑工程实例分析——水立方

建筑工程实例分析——水立方摘要：国家游泳中心作为2008年北京奥运会的重要场馆，以其独特的建筑外形吸引着全球的目光。

“水立方”采用新型多面体空间结构，并在单纯被切割的空间结构上加以优化，形成了特殊的空间结构。

建筑的外表面全部由ETFE充气膜覆盖，建筑充分利用ETFE充气膜的优势，细化膜结构的构造，形成完整、封闭，具有良好物理性质的使用空间。

本文从“水立方”这一建筑实例出发，着重分析建筑的多面体空间结构，和特殊的膜结构，以及在膜结构基础上进行的排水、保温、隔热、隔声构造处理。

关键词：水立方多面体空间结构 ETFE膜结构1 工程概况国家游泳中心位于奥林匹克大道的西侧，占地61295㎡，在国家主体育场以西约200m。

由中建总公司牵头、联合中建国际(深圳) 设计顾问有限公司、澳大利亚PTW 建筑师事务所和悉尼ARUP 工程顾问有限公司组成的设计联合体提交的“水立方”方案在严格的国际竞赛中胜出成为国家游泳中心的实施方案。

“水立方”的平面尺寸为176.538m×176.538m，高度约31m，地下2层，地上主体单层、局部5层。

建筑外包钢结构屋盖和墙体采用新型多面体空间刚架结构,屋盖厚71211m，墙体厚31472m 和51876m。

墙体底部支承于11009m(外墙落地墙) 和61350m(内墙及门洞) 标高的钢板2混凝土组合梁平台上。

上：赛后座位工程区位下：赛时座位2 多面体空间钢架结构的构造分析国家游泳中心工程地上钢结构墙体和屋盖为新型多面体的空间钢架结构体系，多面体的空间钢架结构几何构成的理论基础是“气泡理论”，即用两种不同的单元体，一种是14面体，另外一个为12面体，将三维空间细分为若干小部分，每个部分的体积相等但保证接触表面积均最小”这种多面体组合被称为wp多面体。

水立方结构分析

抗拉性能好，在产生脆性破坏之前，可以拉伸 300%~400%，这样就能够保证遇到强对流天气或者外部硬质物体和其发生碰撞时能够抵御外部的作用力重量只有同面积玻璃的1\10 难燃材料，防火B1级，自熄性
ETFE薄膜气泡可在现场外预制，并装在面板上。面板通过独立于支撑结构的可调部件进行提升，并装配在立面上。当面板就位后，将为气泡充气的通风管附着在面板上，并连接到气泵进行充气。

立面的双层表皮结构由一系列小的单元组成，每个单元外面都覆盖着一层薄膜——双层聚四氟乙烯（ETFE).
材料性能

1. 阻燃材料，熔点为275摄氏度 2. 优秀的隔热保温性能 3. 良好的自洁性 4. 轻质，每层仅0.2MM厚 5. 良好透光性能 6. 正常使用寿命30年。
材料优势
游泳中心结构除主体“多面体空间刚架结构”外，其下部还设置了全现浇钢筋混凝土池结构作为游泳池和跳水池。空间刚架结构将荷载传递到混凝土结构上，再由此结构传至基础。
国家游泳中心设计新颖，尤其是结构的设计史无前例，是建筑结构界的创举。该结构从无限等体积肥皂泡阵列几何图形学获得起源，经过组合、阵列、旋转、切割等过程，创造性的设计出了无先例、无规范、无标准的“三无”新型空间多面体延性刚架结构。这一新型空间结构体系具有构成简单、重复性高、汇交杆件少、节点种类少等特点，简化了施工过程。另一方面，“水立方”还大胆使用了ETFE膜材料作为维护结构，形成独特的美学效果。
本工程的建筑造型为“充满水的立方体”，平面尺寸 177.338m×177.338m，建筑墙体底标高+1.059m，屋顶标高 30.587m。屋面及支撑墙结构由新型多面体空间钢架构成水滴的骨架。钢结构总用钢量共约6300吨，钢材选用Q345C、Q420C。结构节点形式分为球型、半球型、方钢管相贯三种，杆件分为圆钢管、方钢管两种形式。所有构件壁厚由6mm到40mm。节点9290个，杆件数量将近20670根。

水立方结构简介

膜结构维护水立方内外层膜结构之间有一个充气的空间,被称为气枕,倘若膜结构局部出现破损会有怎样的后果?由于气枕中的压强仅为 250帕,只比外部自然状态下的压强高出一点,因此,局部的破损后,里面的空气只会慢慢的释放,不会“嘭”地爆开,不会对人构成威胁。而局部破损的膜结构只要使用ETFE材料制成的胶水修复即可。
基本构成基于三维空间最有效的分割，结构模型在自然界中普遍存在，例如细胞组织单元的基本排列形式、水晶的矿物结构，以及肥皂沫的天然构造。
规律尽管此呈现出复杂性及有机的形式，但实际上它具有很高的重复性。
钢结构工程概况平面尺寸：177.338m×177.338m 建筑墙体底标高：1.059m 屋顶标高：30.587m 屋面及支撑墙结构由新型多面体空间钢架构成水滴的骨架。钢结构总用钢量共约6300吨，钢材选用Q345C、Q420C。结构节点形式分为球型、半球型、方钢管相贯三种，杆件分为圆钢管、方钢管两种形式。所有构件壁厚由6mm到40mm。节点9290个，杆件数量将近20670根。
结构体系确定 •下部采用钢筋混凝土筒体剪力墙—框架扁梁—大板体系 •上部采用延性钢框架空间结构（屋面、墙） •上部钢框架墙体结构刚性支承于0.000及6.400钢筋混凝土平台结构分析软件 •下部混凝土结构采用ETABS、SATWE、TAT、SAFE计算分析 •上部钢结构采用MST、STRAND7、SAP2000进行截面优化设计 •整体结构采用SAP2000、STAND7进行整体分析和抗震设计
特殊材料 —— ETFE
“水立方”的膜结构使用的是一种名为ETFE的特殊材料,最早使用于航空工业中。 ETFE薄膜的使用在国内尚属首次,但过去20年内,由于这种材料耐腐蚀性、保温性俱佳、自清洁能力强,欧洲有600至800个建筑都用了这种材料,包括德国的安联体育场和英国“伊甸园”植物园。
