一般工艺包的深度和内容
工艺包设计内容和深度规定
工艺包设计内容和深度规定一、工艺包设计的内容1.生产工艺流程：工艺包设计的第一步是确定产品的生产工艺流程，包括原材料的采购、加工过程的安排、工序之间的衔接和工艺参数的设定等。
在生产工艺流程中，需要考虑的因素有产品质量要求、生产周期、人力资源、设备能力等。
2.工艺参数：工艺参数是指在产品生产过程中所需控制的各项指标，如温度、压力、速度、时间等。
在工艺包设计中，需要明确不同工序所需的工艺参数，并设定合理的数值范围以确保产品的质量和稳定性。
3.设备与工装：工艺包设计中还需要确定所需的设备和工装，以支持产品的生产和组装。
这包括具体的设备型号、数量、布局和使用方法，以及各种工装（如夹具、导向板、模具等）的设计和制造要求。
4.检测和检验：在工艺包设计中，需要考虑产品的检测和检验方法。
这包括确定所需的检测设备和方法、检验标准和频率等。
通过这些检测和检验手段，可以确保产品的质量符合要求。
5.安全与环保：工艺包设计中还需要考虑生产过程的安全和环保问题。
需要制定相应的安全操作规程和环保措施，以确保工作人员的安全和生产环境的卫生。
二、工艺包设计的深度规定1.标准化和规范化：工艺包设计应该尽可能地标准化和规范化，以便在生产过程中能够高效地进行。
通过统一的工艺流程、参数和设备标准，可以降低生产过程中的变量，并提高产品的一致性和稳定性。
2.参数优化：在工艺包设计中，除了设定合理的工艺参数范围外，还可以进行参数优化的工作。
通过实验和优化方法，可以找到最佳的工艺参数组合，以提高产品的质量和产量。
3.工装和设备改进：工艺包设计中应该考虑到工装和设备的改进和更新。
通过引入新的工装和设备，可以提高生产效率和质量，并适应市场需求的变化。
4.自动化和智能化：工艺包设计中还可以考虑自动化和智能化的应用。
通过引入自动化设备和工艺控制系统，可以提高工艺的稳定性和可靠性，并降低人力资源的需求。
5.培训和教育：工艺包设计中应该考虑到人员培训和教育的需求。

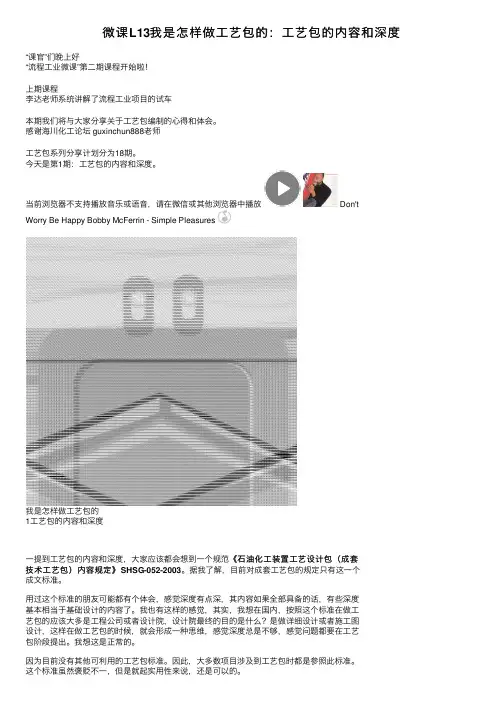

微课L13我是怎样做工艺包的：工艺包的内容和深度
微课L13我是怎样做⼯艺包的：⼯艺包的内容和深度“课官”们晚上好“流程⼯业微课”第⼆期课程开始啦！上期课程李达⽼师系统讲解了流程⼯业项⽬的试车本期我们将与⼤家分享关于⼯艺包编制的⼼得和体会。
感谢海川化⼯论坛 guxinchun888⽼师⼯艺包系列分享计划分为18期。
今天是第1期：⼯艺包的内容和深度。
当前浏览器不⽀持播放⾳乐或语⾳，请在微信或其他浏览器中播放 Don'tWorry Be Happy Bobby McFerrin - Simple Pleasures我是怎样做⼯艺包的1⼯艺包的内容和深度《⽯油化⼯装置⼯艺设计包（成套⼀提到⼯艺包的内容和深度，⼤家应该都会想到⼀个规范《⽯油化⼯装置⼯艺设计包（成套技术⼯艺包）内容规定》SHSG-052-2003。
据我了解，⽬前对成套⼯艺包的规定只有这⼀个成⽂标准。
⽤过这个标准的朋友可能都有个体会，感觉深度有点深，其内容如果全部具备的话，有些深度基本相当于基础设计的内容了。
我也有这样的感觉，其实，我想在国内，按照这个标准在做⼯艺包的应该⼤多是⼯程公司或者设计院，设计院最终的⽬的是什么？是做详细设计或者施⼯图设计，这样在做⼯艺包的时候，就会形成⼀种思维，感觉深度总是不够，感觉问题都要在⼯艺包阶段提出。
我想这是正常的。
因为⽬前没有其他可利⽤的⼯艺包标准。
因此，⼤多数项⽬涉及到⼯艺包时都是参照此标准。
这个标准虽然褒贬不⼀，但是就起实⽤性来说，还是可以的。
所以，为了⽅便跟⼤家交流和⼯作需要，后⾯的具体⼯艺包编制过程还是以此标准为主线，然后根据我⾃⼰的经验略作调整。
尽可能多讲⼀些实际经验和体会！第⼀期就是这样了。
希望⼤家多讨论，多提问题！⼯艺技术形成⽣产⼒的桥梁是成套⼯艺包！内容来源：海川化⼯论坛作者：guxinchun888课程预告我是怎样做⼯艺包的——共18课，每天1课⽬录1⼯艺包的内容和深度2开始⼯作的第⼀步：收集物性数据3形成第⼀个平衡—物料平衡（质量平衡）4编制第⼆个平衡—热量平衡5编制第三个平衡—动量平衡（压⼒平衡）6形成第⼀个成品—PFD7设备设计计算，编制设备数据表和设备⼀览表8编制PID和管道数据表9开停车管线设计和设备数据表完善10编制管道材料等级索引表11编制仪表数据表12编制建议的设备布置图13编制界区条件表14编制特殊管件数据表15编制卫⽣、安全、环保、分析化验说明16编制⼯艺流程说明17编制⼯艺包总说明书18总结及补充说明番外我是怎样学习⼯艺系统设计的？——本期课程的作者guxinchun888⽼师关于如何做好⼯艺系统设计⼯作的总结。
工艺包设计内容和深度规定
工艺包设计内容和深度规定1总则本标准规定了工艺包设计的内容和深度，参加工艺包设计的设计人员必须严格按照本标准规定的内容和深度进行设计，本标准是工艺包设计的重要依据。
对于特殊的工艺装置，本工艺包设计内容和深度不能完全满足要求时，项目经理可作适当调整，但要经有关部室确认，公司总经理批准。
当委托方(用户)另有要求时，可在工艺包设计合同的有关条款中加以说明，项目经理按合同要求作出补充规定，经工艺包设计有关部室确认，公司总经理批准，项目经理才可组织实施。
具备下列条件之一者，可以进行工艺包设计：本公司已经熟练掌握并成为公司技术专有的化工产品；与科研单位、生产单位共同开发的新工艺、新技术、新产品，已具备工艺包设计所需的各项要求；用户专有技术并提供相近规模的工程设计文件或现有运行的生产装置可供设计参考；无专利权或专利有效期已过的成熟工艺技术。
由化工工艺、工艺系统、分析化验、自控、材料（需要时）、安全卫生（需要时）、环保（需要时）等专业共同完成该化工产品的工艺包设计工作。
工艺包设计的设计程序与公司标准规定的各个有关专业在基础设计／初步设计阶段的工作程序相同。
工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保)，操作手册(包括分析手册)、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计／初步设计阶段的质量控制要求相同。
2工艺包设计内容和深度的规定2.1说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：2.1.1概述a)生产方法、装置特点描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b)产品名称及规模产品名称及规模年操作时间装置运行方式，按五班三运转或四班三运转，或者其他方式运转。
化工工艺包包含内容
一、工艺包设计需要哪些专业共同完成？
反应过程的任务是确定反应路线，通过参数优化得到最佳的反应条件。在路线及条件选择时需要综合考虑以下因素：产率、转化率、选择性、能耗、安全性、稳定性、介质腐蚀性（涉及到材料选择）三废处理量、设备投资、运营成本等。
化工装置中常见的分离为气液分离、吸收、气提、解析、精馏等。不同分离手段的适用工况不同。应结合物料组成和分离要求做出权衡。
3?表格
工艺设备一览表；工艺设备数据表(附设备简图)；催化剂及化学品汇总表；取样点汇总表(需要时)
4?安全手册(包括职业卫生、安全和环保)
简要介绍安全手册的主要内容、编制目的及其作用。工艺说明：
包括化学原理和装置工艺流程的叙述。原料、中间产品、最终产品的基本物理化学性质及火灾、爆炸、毒性等方面的详细的数据资料及其控制手段。针对装置的性质所采取的预防火灾、爆炸、中毒等事故发生的措施及控制手段。例如通风、紧急出口、灭火器、安全淋浴器、洗眼器、呼吸设备、人身防护设施的配备等规定。
c)按工艺过程的先后顺序,列出组成装置各工段的名称。
d)列出产生三废的装置设备名称以及三废名称、数量、组成及排放形式，有关三废综合利用和处理的说明。
（1）设计基础
分别列出有关原料、催化剂及化学品的名称及规格。
分别列出水、电、气、汽等公用工程的名称及规格。
（2）工艺设计
叙述工艺过程原理，列出工艺过程所涉及的化学反应方程式(包括主、副反应)，说明所采用的催化剂。
化工工艺设计施工图内容和深度统一规定(优选.)
6.1.3 图线用法的一般规定
图线用法的一般规定见下表 6.1.3：
表 6.1.3 图线用法及宽度
类别 工艺管道及仪表流程图
0.6～0.9 主物料管道
图线宽度
mm
0.3～0.5
0.15～0.25
其它物料管道
其它
备注
设备、机器轮廓线 0.25mm
辅助管道及仪表流程图
辅助管道总管
公用系统管道及仪表流程图 公用系统管道总管
化工工艺设计施工图内容和深度统一规定
第 1 部分 一般要求
HG/T 20519.1-2009
1. 总则
1.0.1 为提高化工装置工程设计质量、统一化工装置施工图设计文件的内容和深度，特制定本部分。 1.0.2 本规定适用于化工行业新建、扩建或改建的施工图设计，特别适用于中小设计单位。石油、 石化、轻纺、医药等行业可参照执行。 1.0.3 施工图设计除应符合本部分及本规定的另 5 部分（HG/T20519.2~ HG/T20519.6）外，尚应符 合国家现行的有关标准的规定。
√
总则
3
工艺及系统设计规定
4
首页图
5
管道及仪表流程图
6
管道特性表
7
设备一览表
8
特殊阀门和管道附件数据表
√ 工艺系统
√
工艺系统
√
工艺系统
√
工艺系统
√
工艺系统
√
工艺系统
9
设备布置设计规定
10 分区索引图
11 设备布置图
12 设备安装材料一览表
√ 设备布置
√
设备布置
√
设备布置
√
设备布置
13 管道布置设计规定 14 管道布置图 15 软管站布置图 16 伴热站布置图和伴热表 17 伴热系统图 18 管道轴测图索引及管道轴测图
工艺包设计文件编制内容及深度的基本要求和化工工艺设计-20150416
– 水、蒸汽、压缩空气、氮气、燃料、电等规格 – 装置性能保证指标的期望值和保证值 – 工程设计执行的国际标准、国家标准、行业标准或专利、专有技
术持有者指定的标准等
过程与环境研究所
| 15
上海华谊集团技术研究院
设计文件
▪ 2.1设计基础
– 技术来源及授权 ：说明工艺技术使用的专利、专有技术及工艺技
程式。复杂的、多步骤过程可以用方框图表示相互关系并分别说 明各部分原理
– 工艺过程及不同工艺工况的主要操作条件：说明工艺过程的主要
操作条件：温度、压力、物料配比等。要分别给出不同工艺工况 的条件
– 工艺流程说明：物料通过工艺设备的过程以及分离或生成物料的
去向、主要工艺设备的关键操作条件以及过程中主要工艺控制要 求和事故停车的控制原则
– 对于间歇过程还要给出操作周期、物料一次加入量等
过程与环境研究所
| 17
上海华谊集团技术研究院
设计文件
▪ 工艺流程图（PFD)
工艺设备及其编号、名称
主要工艺管道，特殊阀门位置
物流的编号、操作条件
工业炉、换热器的热负荷 公用物料的名称、操作条件、流量 主要控制、联锁方案
过程与环境研究所
| 18
上海华谊集团技术研究院
各用户之间的相互关系
过程与环境研究所
Байду номын сангаас| 19
上海华谊集团技术研究院
设计文件
▪ 2.4消耗量应包括下列内容
1
原料的年消耗量
2
催化剂名称、首次装入量、寿命、年消耗量、 折合每吨原料或产品的消耗量 化学品名称、年消耗量、折合每吨原料或产 品的消耗量 水、电、蒸汽、氮气、压缩空气等正常和最大 工况的消耗量
化工工艺包应包括的内容
化工工艺包开发设计与化工工艺施工图的知识点都在这了！化工工艺包应包括的内容化工工艺包（成套技术包）是化工生产的核心，对于化工生产过程起到举足轻重的作用。
那么，化工工艺包具体包括哪些内容呢？一、工艺包设计需要哪些专业共同完成？工艺包开发是一项系统工程。
需要涉及到多个专业、不同学科，难以凭借一己之力完成。
一般来讲，工艺包开发及设计主要由研发、化工工艺、工艺系统、分析化验、自控、材料、安全卫生、环保等专业共同完成该化工产品的工艺包设计工作。
二、工艺包成品应包括哪些设计文件？工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保)，操作手册(包括分析手册)、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计／初步设计阶段的质量控制要求相同。
三、工艺包设计内容和深度的详细规定1 说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：a) 生产方法、装置特点；描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b) 产品名称及规模、年操作时间、装置运行方式，按五班三运转或四班三运转，或者其他方式运转。
c)按工艺过程的先后顺序,列出组成装置各工段的名称。
d)列出产生三废的装置设备名称以及三废名称、数量、组成及排放形式，有关三废综合利用和处理的说明。
（1）设计基础分别列出有关原料、催化剂及化学品的名称及规格。
分别列出水、电、气、汽等公用工程的名称及规格。
（2）工艺设计叙述工艺过程原理，列出工艺过程所涉及的化学反应方程式(包括主、副反应)，说明所采用的催化剂。
按照工艺过程顺序，分工段及系统(塔系统、反应器系统、压缩机系统)详细叙述工艺流程。
分工段及系统(塔系统、反应器系统、压缩机系统)列出各主要点的正常操作条件，如温度、压力、流量、组成及主要的控制指标。
工艺包设计文件编制内容及深度的基本要求和化工工艺设计 ppt课件
• 包括设计基础、工艺说明、工艺流程图（PFD）、物流数据表、总物
料平衡、消耗量、全部物料进出界区的条件，还应包括安全、卫生、 环境保护方面的说明
– 工艺手册部分
• 包括工艺过程说明、正常操作控制步骤和方法、开车准备和开停车车
程序、事故处理原则、催化剂装卸、工艺危险因素分析及控制措施、 环境保护、设备检查与维护等内容
设计阶段 Package）或基础
设计(Basic Design)
工艺设计(Process Design)
基础工程设计 (Basic Engineering) 或分析和平面设 计(Analytical and
Planning Engineering)
详细工程设计 (Detailed
Engineering)或最 终设计(Final Engineering)
上述工作都会明显增加设计时耗，设计进度安排时应加以考虑
过程与环境研究所 | 9
上海华谊集团技术研究院
内容
▪ 前言 ▪ 工艺设计包
– 一般规定 – 设计文件 – 工艺手册 – 分析化验手册
过程与环境研究所 | 10
上海华谊集团技术研究院
工艺包一般说明
▪ 工艺设计包（Process Design Package）
– 有一些特殊的复杂的物性数据也只有专利商才能提供。这也牵涉到责
任问题。有了工艺包设计，增加了一次审查机会，更有利于保证工程 设计的质量
过程与环境研究所 | 11
上海华谊集团技术研究院
工艺包一般说明
▪ 工艺设计包（Process Design Package）
– 工艺包的深度根据工程设计的需要可深可浅。有些初次引进或复杂的
石油化工与化工装置工艺包内容与深度规定
石油化工与化工装置工艺包内容与深度规定1合用范围本标准规定了工艺包的内容与深度要求，以保证工程设计有靠谱的技术基础，知足展开基础设计的要求，并依据详细项目状况决定能否编制工艺操作手册、剖析化验手册。
本规定合用于本企业编制并供应给顾客审察的石油化工、化工装置工艺包；也能够在对外购置 /转让技术时作为工艺包内容深度谈判的基础。
实质购置 /转让的工艺包内容能够依照合同规定进行增减。
2术语和定义工艺包是内容切合本规定要求的工艺技术的商品化文件；是顾客审察、查竣工艺技术的依照；是科研成就转变为生产力的中间介质；是石油化工与化工装置工程建设的基础。
3石油化工与化工装置工艺包内容3.1 设计基础3.1.1 概略3.1.1.1 装置概略及特色，项目背景、与有关装置的关系。
3.1.1.2 技术根源及受权说明工艺技术所属的专利、专有技术及此中一般技术的供应者。
说明专利使用、授权的限制及排他性要求。
3.1.1.3 设计范围说明工艺包设计所波及的范围，界区的区分。
3.1.2 装置规模及构成能够用原料每年或每小时加工量或主要产品每年或每小时产量表示装置规模。
要说明规模所依照的年操作小时数。
假如有不一样的工况，应分别说明装置在不一样工况下的能力。
由多个产出产品、中间产品、副产品构成的结合装置，要列出各部分的名称；各部分加工量和产品、副产品、中间产品的产率、转变率、产量。
3.1.3 原料、产品、中间产品、副产品的性质、规格要求说明原料状态、构成、杂质含量、馏程、色彩、比重、粘度、折光率等全部一定指定的参数。
同时列出每一个参数的剖析方法标准号，特别剖析方法要加以说明。
假如不同工况有不一样的原料，要分别列出。
分别说明产品、中间产品、副产品的规格要求以及所依照的标准，同时按标准列出1每一个参数的剖析方法准号。
3.1.4 催化、化学品性、格要求分列出催化型号、形状、尺寸、成、堆密度、比表面、期寿命等所有必确立的参数。
分列出化学品的化学名、分子式、外、状、成、含量等必切合工要求的特征参数，假如是能够直接的化学品，要列出其商品名、品准号。
化工工艺包包含内容精编版
化工工艺包包含内容公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]一、工艺包设计需要哪些专业共同完成工艺包开发是一项系统工程。
需要涉及到多个专业、不同学科，难以凭借一己之力完成。
一般来讲，工艺包开发及设计主要由研发、化工工艺、工艺系统、分析化验、自控、材料、安全卫生、环保等专业共同完成该化工产品的工艺包设计工作。
二、工艺包成品应包括哪些设计文件工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保)，操作手册(包括分析手册)、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计／初步设计阶段的质量控制要求相同。
三、工艺包设计内容和深度的详细规定1说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：a)生产方法、装置特点；描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b)产品名称及规模、年操作时间、装置运行方式，按五班三运转或四班三运转，或者其他方式运转。
c)按工艺过程的先后顺序,列出组成装置各工段的名称。
d)列出产生三废的装置设备名称以及三废名称、数量、组成及排放形式，有关三废综合利用和处理的说明。
（1）设计基础分别列出有关原料、催化剂及化学品的名称及规格。
分别列出水、电、气、汽等公用工程的名称及规格。
（2）工艺设计叙述工艺过程原理，列出工艺过程所涉及的化学反应方程式(包括主、副反应)，说明所采用的催化剂。
按照工艺过程顺序，分工段及系统(塔系统、反应器系统、压缩机系统)详细叙述工艺流程。
分工段及系统(塔系统、反应器系统、压缩机系统)列出各主要点的正常操作条件，如温度、压力、流量、组成及主要的控制指标。
列出产品规格、产品产量及原料消耗量的期待值和保证值。
(完整版)工艺包设计内容和深度规定
工艺包设计内容和深度规定1 总则本标准规定了工艺包设计的内容和深度，参加工艺包设计的设计人员必须严格按照本标准规定的内容和深度进行设计，本标准是工艺包设计的重要依据。
对于特殊的工艺装置，本工艺包设计内容和深度不能完全满足要求时，项目经理可作适当调整，但要经有关部室确认，公司总经理批准。
当委托方(用户)另有要求时，可在工艺包设计合同的有关条款中加以说明，项目经理按合同要求作出补充规定，经工艺包设计有关部室确认，公司总经理批准，项目经理才可组织实施。
具备下列条件之一者，可以进行工艺包设计：本公司已经熟练掌握并成为公司技术专有的化工产品；与科研单位、生产单位共同开发的新工艺、新技术、新产品，已具备工艺包设计所需的各项要求；用户专有技术并提供相近规模的工程设计文件或现有运行的生产装置可供设计参考；无专利权或专利有效期已过的成熟工艺技术。
由化工工艺、工艺系统、分析化验、自控、材料（需要时）、安全卫生（需要时）、环保（需要时）等专业共同完成该化工产品的工艺包设计工作。
工艺包设计的设计程序与公司标准规定的各个有关专业在基础设计／初步设计阶段的工作程序相同。
工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保)，操作手册(包括分析手册)、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计／初步设计阶段的质量控制要求相同。
2 工艺包设计内容和深度的规定2.1 说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：2.1.1 概述a) 生产方法、装置特点描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b) 产品名称及规模产品名称及规模年操作时间装置运行方式，按五班三运转或四班三运转，或者其他方式运转。
搞项目的总说“工艺包”,各种化工工艺包详解
搞项目的总说“工艺包”，各种化工工艺包详解化工工艺包（成套技术包）是化工生产的核心，对于化工生产过程起到举足轻重的作用。
那么，化工工艺包具体包括哪些内容呢？一、工艺包设计需要哪些专业共同完成？工艺包开发是一项系统工程。
需要涉及到多个专业、不同学科，难以凭借一己之力完成。
一般来讲，工艺包开发及设计主要由研发、化工工艺、工艺系统、分析化验、自控、材料、安全卫生、环保等专业共同完成该化工产品的工艺包设计工作。
二、工艺包成品应包括哪些设计文件？工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保)，操作手册(包括分析手册)、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计／初步设计阶段的质量控制要求相同。
三、工艺包设计内容和深度的详细规定⒈说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：a) 生产方法、装置特点；描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b) 产品名称及规模、年操作时间、装置运行方式，按五班三运转或四班三运转，或者其他方式运转。
c)按工艺过程的先后顺序,列出组成装置各工段的名称。
d)列出产生三废的装置设备名称以及三废名称、数量、组成及排放形式，有关三废综合利用和处理的说明。
①设计基础✦分别列出有关原料、催化剂及化学品的名称及规格。
✦分别列出水、电、气、汽等公用工程的名称及规格。
②工艺设计✦叙述工艺过程原理，列出工艺过程所涉及的化学反应方程式(包括主、副反应)，说明所采用的催化剂。
✦按照工艺过程顺序，分工段及系统(塔系统、反应器系统、压缩机系统)详细叙述工艺流程。
✦分工段及系统(塔系统、反应器系统、压缩机系统)列出各主要点的正常操作条件，如温度、压力、流量、组成及主要的控制指标。
工艺包开发内容
化工工艺包的开发不是一件非常简单的事情，而工艺包的的开发需要走一定的步骤流程，需要事先列出开发工艺需要准备的数据条件资料，并指出工艺包中的一些核心技术内容。
只要这样我们才能完整地了解一整套的化工工艺包技术。
一、工艺包设计需要哪些专业共同完成?工艺包开发是一项系统工程。
需要涉及到多个专业、不同学科，难以凭借一己之力完成。
一般来讲，工艺包开发及设计主要由研发、化工工艺、工艺系统、分析化验、自控、材料、安全卫生、环保等专业共同完成该化工产品的工艺包设计工作。
二、工艺包成品应包括哪些设计文件?工艺包的成品应包括说明书、工艺流程图(PFD) 、初版管道仪表流程图(P&ID) 、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保)，操作手册(包括分析手册)、三、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计/初步设计阶段的质量控制要求相同。
三、工艺包设计内容和深度的详细规1说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：a)生产方法、装置特点；描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b)产品名称及规模、年操作时间、装置运行方式按五班三运转或四班三运转，或者其他方式运转。
c)按工艺过程的先后顺序，列出组成装置各工段的名称。
d)列出产生三废的装置设备名称以及三废名称、数量、组成及排放形式，有关三废综合利用和处理的说明。
(1)设计基础分别列出有关原料、催化剂及化学品的名称及规格。
分别列出水、电、气、汽等公用工程的名称及规格。
(2)工艺设计叙述工艺过程原理，列出工艺过程所涉及的化学反应方程式(包括主、副反应)，说明所采用的催化剂。
按照工艺过程顺序，分工段及系统(塔系统、反应器系统、压缩机系统)详细叙述工艺流程。
分工段及系统(塔系统、反应器系统、压缩机系统。
工艺包设计文件编制内容及深度的基本要求和化工工艺设计ppt课件
– 按国内审批要求分为 • 初步设计 → 批准后建设单位即可开工 • 施工图设计
– 按国际常规做法分为 • 工艺设计 • 基础工程设计 • 详细工程设计
过程与环境研究所 |3 3
上海华谊集团技术研究院
工程建设项目阶段(续)
▪ 1.3施工阶段
– 采购 – 施工 – 试车 – 性能考核 – 竣工验收
▪ 掌握化工基本理论的应用
▪ 能把化工热力学和反应动力学的理论用于分析实际问题
▪ 熟练使用各类计算软件，并具有分析判断计算结果的能力
▪ 熟悉设计基本程序和相关专业的基本知识；熟悉相关的设计规范和
设计导则
▪ 清楚工艺设计成品文件的内容和深度以及工艺设计的质量保证程序
▪ 掌握生产、开停车的基本知识、分析生产事故的能力以及相应的实
工程公司
工艺包（Process Package）或基础
设计(Basic Design)
工艺设计 (Process Design)
基础工程设计 (Basic
Engineering)或分 析和平面设计 (Analytical and
Planning Engineering)
详细工程设计 (Detailed
提供施工所需的 全部详细图纸和 文件，作为施工 依据及材料补充 订货
过程与环境研究所 |6 6
上海华谊集团技术研究院
化工工艺与工艺系统专业分工
职责 专业
研究对象及主 要解决的问题
工作重点
工艺开发
化学反应 传热 传质
动量传递
物料平衡计算 热量平衡计算 设备计算 工艺流程
主要发表 资料/成品
PFD、UFD 工艺设备表、工 艺设备数据表 工艺说明 建议布置图
化工工艺包包含内容
一、工艺包设计需要哪些专业共同完成？工艺包幵发是一项系统工程。
需要涉及到多个专业、不同学科，难以凭借一己之力完成。
一般来讲，工艺包幵发及设计主要由研发、化工工艺、工艺系统、分析化验、自控、材料、安全卫生、环保等专业共同完成该化工产品的工艺包设计工作。
二、工艺包成品应包括哪些设计文件？工艺包的成品应包括说明书、工艺流程图（PFD）、初版管道仪表流程图（P&ID）、建议的设备布置图、工艺设备一览表、工艺设备数据表（附设备简图）、催化剂及化学品汇总表、取样点汇总表、材料手册（需要时）、安全手册（包括职业卫生、安全和环保），操作手册（包括分析手册）、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计/初步设计阶段的质量控制要求相同。
三、工艺包设计内容和深度的详细规定1说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：a）生产方法、装置特点；描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b）产品名称及规模、年操作时间、装置运行方式，按五班三运转或四班三运转，或者其他方式运转。
c）按工艺过程的先后顺序，列出组成装置各工段的名称。
d）列出产生三废的装置设备名称以及三废名称、数量、组成及排放形式，有关三废综合利用和处理的说明。
（1）设计基础分别列出有关原料、催化剂及化学品的名称及规格。
分别列出水、电、气、汽等公用工程的名称及规格。
（2）工艺设计叙述工艺过程原理，列出工艺过程所涉及的化学反应方程式（包括主、副反应），说明所采用的催化剂。
按照工艺过程顺序，分工段及系统（塔系统、反应器系统、压缩机系统）详细叙述工艺流程。
分工段及系统（塔系统、反应器系统、压缩机系统）列出各主要点的正常操作条件，如温度、压力、流量、组成及主要的控制指标。
列出产品规格、产品产量及原料消耗量的期待值和保证值。
列出主要的公用工程消耗指标。
分工段及系统（塔系统、反应器系统、压缩机系统）详细叙述工艺控制原理，并对工艺安全联锁系统加以说明。
工艺包需要包含的内容
✓ 操作指南 ✓ 操作步骤 ✓ 卫生安全环保措施（HSE） ✓ 特殊要求的检修要领
按设备类别分别编制工艺规格书，即数据表，如 反应器、塔、换热器、储槽、压缩机、泵、工业炉等。 应列出工艺设计和操作参数，材质要求。静设备类应 附设备草图，动设备类应提出传动机械要求。其深度 应满足进行基础工程设计的要求。
8、自动控制和仪表
①初步的仪表一览表PLC开关量输入、输出点，DCS 开关量输入、输出点。
工艺包设计文件
需要包含的内容
目录
1
设计基础
2
工艺说明
3
工艺流程图
4
物料平衡图与能量平衡图
5
管道与仪表 流程图
6
工艺设备表
7
主要工艺设备 的工艺规格书
8
自动控制和 仪表
9
管道设计
10
电气设计
11
泄放阀和 安全阀
12
分析手册
13
工艺操作手册
前言
本规定共分13小节和1个附则。主要内容 为设计基础、工艺说明、艺流程图、物料平 衡和能量平衡、管道及仪表流程图、工艺设 备表、主要工艺设备的工艺规格书、自动控 制和仪表、管道设计、电气设计、泄放阀和 安全阀、分析手册、工艺操作手册；附则是 对部分条文的进一步说明。
4、物料平衡和能量平衡
完成生产装置全过程的物料平衡和能量平衡后，如有必要应考 虑到负荷的波动及主要工况的变化。
根据计算结果列出物流表，应包括流程中每股物料组成、状态、 流量、相对密度、黏度、温度和压力等。通常这些物流表可由工 艺流程模拟计算得到。
5、管道仪表流程图
工艺包的P&ID，从工艺角度来看，已全部表示了工艺过程的设备、 机械、驱动设备（具体类型、规格可以在工程设计时确定），包括相应 备台；还应表示出工艺过程正常操作、开停车、特殊操作（如再生，烧 焦、切换等）所需的全部管道的管子尺寸、管子材质、阀门类型、保温 等；标示工艺取样分析点；标示出全部的检测、指示和控制功能仪表； 对工程设计有特殊要求的需要在P&ID上加以标识注明，如管道的坡向、 不可以有袋形、两相流管道需固定、最小距、液封高度，必要时还需给 出保证工艺要求的节点详图。

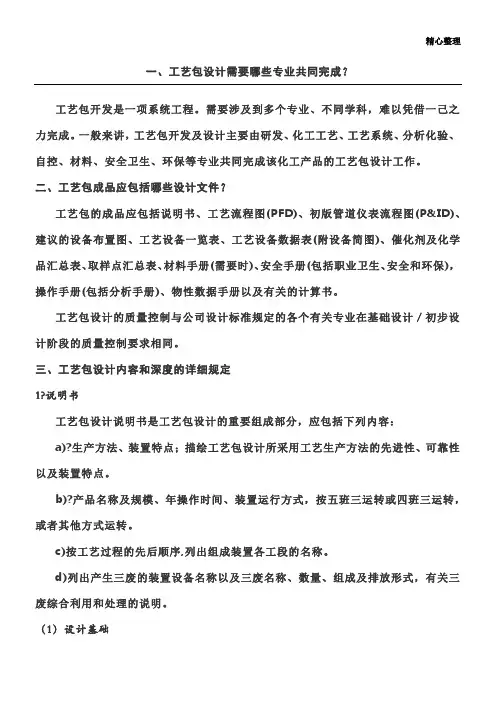

化工工艺包包含内容
一、工艺包设计需要哪些专业共同完成？工艺包开发是一项系统工程。
需要涉及到多个专业、不同学科，难以凭借一己之力完成。
一般来讲，工艺包开发及设计主要由研发、化工工艺、工艺系统、分析化验、自控、材料、安全卫生、环保等专业共同完成该化工产品的工艺包设计工作。
二、工艺包成品应包括哪些设计文件？工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保)，操作手册(包括分析手册)、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计／初步设计阶段的质量控制要求相同。
三、工艺包设计内容和深度的详细规定1?说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：a)?生产方法、装置特点；描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b)?产品名称及规模、年操作时间、装置运行方式，按五班三运转或四班三运转，或者其他方式运转。
c)按工艺过程的先后顺序,列出组成装置各工段的名称。
d)列出产生三废的装置设备名称以及三废名称、数量、组成及排放形式，有关三废综合利用和处理的说明。
（1）设计基础分别列出有关原料、催化剂及化学品的名称及规格。
分别列出水、电、气、汽等公用工程的名称及规格。
（2）工艺设计叙述工艺过程原理，列出工艺过程所涉及的化学反应方程式(包括主、副反应)，说明所采用的催化剂。
按照工艺过程顺序，分工段及系统(塔系统、反应器系统、压缩机系统)详细叙述工艺流程。
分工段及系统(塔系统、反应器系统、压缩机系统)列出各主要点的正常操作条件，如温度、压力、流量、组成及主要的控制指标。
列出产品规格、产品产量及原料消耗量的期待值和保证值。
列出主要的公用工程消耗指标。
分工段及系统(塔系统、反应器系统、压缩机系统)详细叙述工艺控制原理，并对工艺安全联锁系统加以说明。
工艺包总说明
工艺包总说明
一、包概述
本工艺包为项目中的系统的生产工艺流程包,包含了该系统各个子系统的生产工艺流程。
二、包内容
本包包含了4个子系统的工艺流程:
1. 子系统工艺流程
2. 子系统工艺流程
3. 子系统工艺流程
4. 子系统工艺流程
每个子系统工艺流程都包含以下内容:
- 工序图
- 工艺流程说明
- 工序表
- 核对表
- 质量信息
- 其他相关附件
三、使用说明
1. 工序图进行生产流程的展示与确认
2. 工艺流程说明详细说明各个工序的操作内容
3. 工序表记录每个工序的操作人员与时间
4. 核对表对每个工序是否合格进行确认
5. 质量信息记录质量问题与整改情况
6. 其他附件提供额外的技术支持
四、更新记录
本包将根据生产实际情况不断进行更新与优化。
以上就是本工艺包总说明的内容,可以满足生产管理与质量控制的需要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件1 工艺包的深度和内容（PAP）
1设计基础
--总述
--设计基础
--责任
--工艺说明
--进料参数
--装置能力
--低负荷率要求
--现场情况
--交接点数据
--工厂设计要求
--环境
--安全
--工艺控制
--标准
2 工艺说明
项目的工艺说明及工艺流程图(PFD)用于解释主要工艺设备的功能，说明原料处理的主要约束条件，并包括污染物及限制要求。
操作程序应说明所有阶段的操作, 包括正常操作、开车、停车、紧急工况(装置和相关公用工程)。
说明书应保证有经验的工程公司的准备进行详细工程设计工作所需的所有信息。
3 工艺流程图（PFD）
工艺流程图将表示所有工艺物流，包含工艺物流、工艺设备、主要公用工程物流和工艺控制原理。
以下内容将在工艺流程图中表示：
--所有主要设备的设备位号和名称
--工艺控制所需的基本控制回路
--主要工艺物流号，以及相对应的物料热量平衡
--物流的来源和去向。
4 物料和热量平衡
标出进出每一设备的物料及热量平衡数据，包括如下内容：
--物流号（与PFD相对应）
--物流介质相态和名称（两相流应分别表示）
--正常质量流量kg/h
--正常体积流量m3/h
--操作温度o C
--操作压力 kPa or MPa
--气态分子量
--操作状态密度 Kg/m3
--粘度mPa.s
--焓值 Kcal/h or Mcal/h
-- 含固量
--组成: mol% or wt%
5 初步管道和仪表流程图(PIDS)
初步的管道和仪表流程图将包含如下内容：
--所有的工艺设备，带主要规格
--所有工艺管线，标明介质类别、管道公称直径。
--主要管道带材料、绝热和伴热要求（通过“介质”和材料规格表）；
--所有重要的和推荐仪表（详细到了解它们的功能）
--控制回路（详细至可明白工艺控制的组成，安全措施的说明，以及它们的功能）
--阀门，包括安全阀（带初步的设定压力）
--如果需要，指出特殊的要求如斜度、标高。
6 设备布置图
应提供设备平面布置图和立面布置图。
7 材料选择备忘录
给出一个所有设备和管道材料选择的指导性文件
8 设备汇总表
给出：
-- 设备位号
--设备名称
--设备数量（包括备用设备）
--设备规格、型式、能力/尺寸、设备材料（含衬里和内件材料）、驱动类型和电机功率。
9 设备数据表
9.1热交换器/冷却器/空冷器
工艺数据，如：
负荷说明
进出口条件（包括介质）
设计温度/压力
结构形式、主要的金属材料
9.2 塔、容器和槽
工艺数据，即：
介质
设备草图、带主要尺寸
内件，如果
设计温度/压力
主要金属材料
9.3过滤器
工艺数据，即：
介质
推荐的过滤器型式
能力
设计温度/压力
特殊要求,如有
主要金属材料
9.4 泵和驱动装置
工艺数据，即：
介质
能力
估计压头要求
设计温度/压力
估计功率要求
特殊考虑，如有
主要金属材料
9.5 压缩机和驱动装置
工艺数据，如：
能力（与相应的气体组分、功率范围、温度、压力）
设计温度/压力
特殊要求，如有
主要金属材料
9.6 其它设备
工艺数据，包括：
提供给一个有经验的工程公司做设备详细规格书需要的确所有信息，设计温度/压力
特殊要求，如有。
主要金属材料
10 工艺控制、安全措施和仪表
工艺控制、安全措施提供给一个经验丰富的工程公司，满足其在基础工程设计（BPEA）阶段进行工艺控制和安全逻辑控制。
11 公用工程需求
所有的公用工程系统均应带简单的工艺流程图和物流平衡（不是P&ID），包括：预计正常和最大需求。
开车、停车、紧急状态和特殊操作需求，催化剂和药品消耗在表中将表示出来。
12 取样及分析
所有的非标准分析，将提供检测方法和试验设备的要求。
所有的取样点，包括“成分分析”、“标准值”及采样频率（正常操作，开车，停车，特殊程序）应提供。
13 操作方法及指导
这一份文件将会包含下列各项数据:
--对开车、正常操作、低负荷操作、计划及紧急停车程序、故障的解决的说明，安全规程和防范措施的说明。
--在“一般非正常”情况下，对装置操作控制的描述。
14 初步电力负荷表
用电设备一览表，包括连接在紧急供电装置的用户指示。
15 其他。
