7.2剪力墙平法施工图的识读

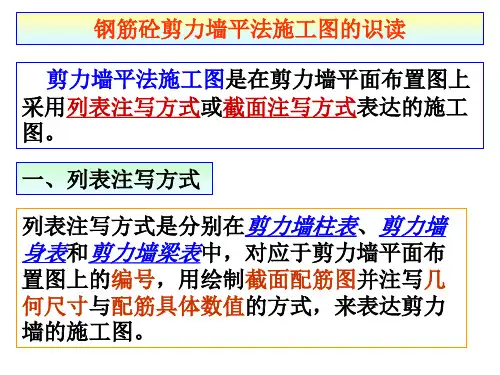

剪力墙施工图识读
(三)剪力墙身表中表达的内容
1.墙身编号(含水平与竖向分布筋的排数)
2.墙身的起止标高;
从墙身根部向上以变截面位置或配筋改变处为界 分段注写。墙身根部标高是指基础顶面标高。
3. 水平分布钢筋、竖向分布筋和拉筋的具体数 值。
注写数值为一排水平分布钢筋和竖向分布筋的规 格与间距。
(四)剪力墙梁表中表达的内容 1.墙梁编号;
洞口几何尺寸: 矩形洞口: 洞宽×洞高(b×h) 圆形洞口: 洞口直径D
洞口中心相对标高:是指相对于结构层楼地面 标高的洞口中心高度,当其高于楼地面时为正 值,否则低于楼地面时为负值;
例如:JD3 400×300 +3.100高300mm, 洞口中心距本结构层楼面3.100m,洞口每边 补强钢筋为3 14。
(一)编号
1.墙柱编号 墙柱编号由墙柱类型代号和序号组成,详见 下表。
(2)墙身编号 墙身编号由墙身代号、序号以及墙身所配
置的水平与竖向分布钢筋的排数组成。 其中,排数注写在括号内。表达形式为:
QXX(X排)。
如: Q1(2排)
(3)墙梁编号 墙梁编号由墙梁类型代号和序号组成。
(二)柱表中表达的内容 1.墙柱编号并绘制该墙柱的截面配筋图。 2.各段墙柱的起止标高; 3.隔断墙柱的纵筋和箍筋。
1. 采用原位注写方式 即在分标准层绘制的剪力墙平面布置图上,以
直接在墙柱、墙身及墙梁上注写截面尺寸和 配筋具体数值的方式。
2. 选用适当比例原位放大绘制剪力墙平面布置 图,其中对墙柱绘制配筋截面图;
3. 对所有墙柱、墙身和墙梁进行编号;
4.从相同编号的墙柱中选择一个截面,标注全 部纵筋及箍筋的具体数值;
2. 墙梁所在楼层号;
3.墙梁顶面标高高差; 是指相对于墙梁所在结构层楼面标高的高差值。 4.墙梁截面尺寸b×h,上部纵筋、下部纵筋和
剪力墙平法识图PPT课件
05
剪力墙平法识图常见问 题及解决方法
常见错误类型及原因分析
01
02
03
忽略细节
在识图过程中,容易忽略 图纸中的细节信息,如标 注、符号等,导致理解偏 差。
对规范不熟悉
对剪力墙平法识图的相关 规范不熟悉,容易出现理 解错误或遗漏重要信息。
缺乏经验
缺乏实际工程经验,难以 准确判断图纸中的实际情 况和可能存在的问题。
平法识图的步骤
首先阅读结构设计总说明,了解工程概况、 设计依据、荷载资料、施工注意事项等;其 次阅读基础平面图及详图,了解基础类型及 埋置深度;然后阅读楼层结构平面布置图及 剖面图,了解各层梁、板、柱、墙等构件的 平面布置及竖向布置;最后根据平面图、剖 面图以及详图等,想象出整个建筑物的立体
形象。
03
1 2
钢筋混凝土结构的基本组成
包括钢筋、混凝土、模板等。
钢筋混凝土结构的图示方法
包括剖面图、断面图、立面图、平面图等。
3
钢筋混凝土结构的标注方法
包括构件名称、截面尺寸、钢筋配置等标注方法 。
平法识图基本原理与步骤
平法识图的基本原理
利用平面整体表示方法,将结构构件的尺寸 和配筋按照一定的规则直接表示在各类构件 的结构平面布置图上,再与标准构造详图相 配合,形成一套完整的结构设计图纸。
案例二:某商业综合体剪力墙平法识图
工程概况
剪力墙设计
介绍该商业综合体的基本信息,如建筑规 模、功能分区、结构特点等。
阐述该商业综合体中剪力墙的设计原则和 方法,包括墙体的抗震性能、稳定性等方 面的考虑。
平法识图要点
工程实践
结合商业综合体的特点,讲解在识别剪力 墙平法表示时需要注意的要点和技巧。
剪力墙平法图识读
识图训练(一)
❖ 试选择恰当的比例绘制下述剪力墙身表中 -0.030~30.270标高范围内Q1的配筋立面图、 水平截面图和竖向截面图。
图集P21
提示
水 平 筋 垂 直 筋
❖ 图集P68
❖ 图集P70
二、墙柱钢筋构造和平法标注方法
(一)墙柱的种类
暗柱
1、边缘构件
墙 柱 种 类
2、非边缘构件
壁式
整体小
联
整
框架
开口墙
肢
体
墙
墙
比一比 赛一赛——
10.剪力墙中的边缘构件分为约__束__边_缘_构件 和_构_造__边_缘__构件两大类。
11.剪力墙梁分为_连_梁__、 _暗__梁_ 和_边__框_梁__等三 种。其中,上下楼层门窗洞口之间的那部分水平 窗间墙为_连_梁__ 。 12.下图示三种剪力墙梁分为_边_框__梁_、 _暗__梁__ 和__连_梁__。
端柱 翼墙 转角墙 暗柱 扶壁柱
边缘构件的分类
边缘构件
--位于剪力墙的两端,在遭受水平地震力时,是首 当其冲(相对于剪力墙的中间部分)抵抗地震力的构件。
约束边缘构件 边
缘
构
件
构造边缘构件
边缘构件
暗柱 端柱 翼墙 转角墙
暗柱是剪力墙 的一部分,不 是墙的支座
暗柱与 墙身平
端柱可以视为 剪力墙的支座
项目实训项目三
解释图纸上所 示局部剪力墙部 分的各种构件?
改变处为界注写。 3、注写水平分布筋、竖向分布筋和拉筋的钢筋种类、 直径与间距。
注写的数值指一排水平分布和竖向分布筋的规格 与间距。
❖ 图集P34
❖ 图集P21 1 剪力墙平法施工图的制图规则
剪力墙平法施工图识读
第18页/共25页
图4-31 剪力墙连梁LL上、下纵筋锚固和箍筋构造(二)
第19页/共25页
4.3 剪力墙平法施工图的注写方式
剪力墙平法施工图,系采用列表注写方式或截面注写方式进行表达的。 两种方式均适用于各种结构类型,列表注写方式可在一张图纸上将全部剪力墙一次性表达清楚,也可以按剪力墙标准层逐层表达。截面注写方式通常需要首先划分剪力墙标准层后,再按标准层分别绘制。
暗 梁
பைடு நூலகம்AL
XX
设置在剪力墙楼面和屋面位置并嵌入墙身内
边框梁
BKL
XX
设置在剪力墙楼面和屋面位置且部分凸出墙身
第4页/共25页
4.2 平法剪力墙的标准配筋构造
图4-5 剪力墙端部有暗柱和无暗柱时水平钢筋构造
1、 剪力墙身水平钢筋构造,见图4-5~8
第5页/共25页
图4-6 剪力墙有端柱时水平钢筋锚固构造
YJZ
XX
构造边缘端柱
GDZ
XX
构造边缘暗柱
GAZ
XX
构造边缘翼墙(柱)
GYZ
XX
构造边缘转角墙(柱)
GJZ
XX
非边缘暗柱
AZ
XX
扶 壁 柱
FBZ
XX
短肢剪力墙
DZQ
XX
小墙肢
XQZ
XX
第2页/共25页
墙身编号由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成。其中,排数注写在括号内。
4.1 平法剪力墙的编号和截面尺寸
剪力墙平法施工图中的剪力墙,是由“剪力墙柱、剪力墙身和剪力墙梁”三类构件构成,该三类构件分别简称为墙柱、墙身、墙梁,并以此分类进行编号。

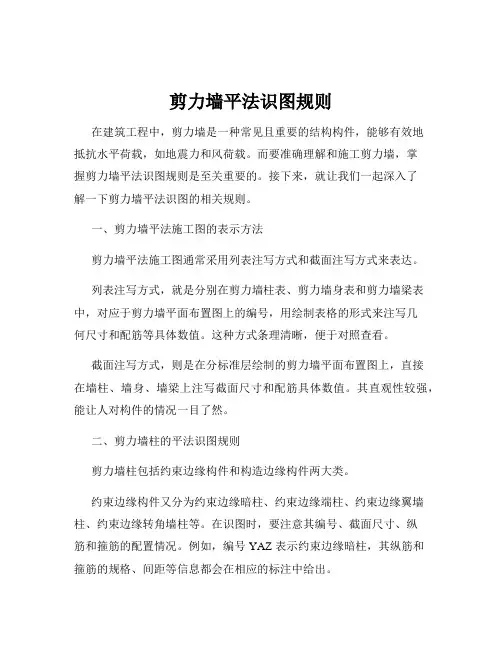

剪力墙平法识图规则
剪力墙平法识图规则在建筑工程中,剪力墙是一种常见且重要的结构构件,能够有效地抵抗水平荷载,如地震力和风荷载。
而要准确理解和施工剪力墙,掌握剪力墙平法识图规则是至关重要的。
接下来,就让我们一起深入了解一下剪力墙平法识图的相关规则。
一、剪力墙平法施工图的表示方法剪力墙平法施工图通常采用列表注写方式和截面注写方式来表达。
列表注写方式,就是分别在剪力墙柱表、剪力墙身表和剪力墙梁表中,对应于剪力墙平面布置图上的编号,用绘制表格的形式来注写几何尺寸和配筋等具体数值。
这种方式条理清晰,便于对照查看。
截面注写方式,则是在分标准层绘制的剪力墙平面布置图上,直接在墙柱、墙身、墙梁上注写截面尺寸和配筋具体数值。
其直观性较强,能让人对构件的情况一目了然。
二、剪力墙柱的平法识图规则剪力墙柱包括约束边缘构件和构造边缘构件两大类。
约束边缘构件又分为约束边缘暗柱、约束边缘端柱、约束边缘翼墙柱、约束边缘转角墙柱等。
在识图时,要注意其编号、截面尺寸、纵筋和箍筋的配置情况。
例如,编号 YAZ 表示约束边缘暗柱,其纵筋和箍筋的规格、间距等信息都会在相应的标注中给出。
构造边缘构件同样有多种类型,如构造边缘暗柱、构造边缘端柱等。
它们的标注方式与约束边缘构件类似,但配筋要求可能会有所不同。
对于剪力墙柱的纵筋,要注意其根数、直径和级别。
箍筋则要关注其类型(如矩形箍筋、菱形箍筋等)、肢数、直径和间距。
三、剪力墙身的平法识图规则剪力墙身的编号由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成。
例如,Q1(2 排)表示编号为 1 的剪力墙身,配置 2 排水平和竖向分布钢筋。
在识图时,要明确墙身的厚度、长度,以及水平分布钢筋和竖向分布钢筋的规格、间距。
水平分布钢筋通常在墙身的外侧和内侧分别配置,标注方式如“外侧水平分布钢筋:C12@200;内侧水平分布钢筋:C10@200”。
竖向分布钢筋的标注方式类似。
此外,还需注意墙身是否存在洞口,以及洞口的加强钢筋配置情况。
剪力墙构件平法施工图的表示方法
剪力墙施工图的平法识读
例JD5 1800×2100 +1.800 6 20 8@150,表示5 号矩形洞口,洞宽 1800,洞高 2100,洞口中心距本结构层楼面1800,洞口上下设补强暗梁,每边暗梁纵筋为 6 20,箍筋为 8@150。 (3)当圆形洞口设置在连梁中部 1/3 范围(且圆洞直径不应大于 1/3 梁高)时, 在圆洞上下水平每边设置补强钢筋与箍筋。 (4)当圆形洞口设置在墙身、暗梁、边框梁位置时,且洞口直径不大于300时, 在洞口每边的补强钢筋见具体数值。 (5)当圆形洞口直径大于 300,但不大于 800 时,其加强钢筋在标准构造详图 中系按照圆外切正六边形的边长方向布置,设计仅需写六边形中一边补强钢筋 的具体数值。
谢谢聆听!
非边缘暗柱 扶壁柱
代号 序号
YBZ
xx
GBZ
xx
AZ
xx
FBZ
xx
剪力墙施工图的平法识读
剪力墙施工图的平法识读
5-2 约束边缘构件
剪力墙施工图的平法识读
图5-3 构造边缘构件
剪力墙施工图的平法识读
边缘构件设置在剪力墙端部及大洞口两侧,是剪力墙的重要组成部分,是保证 剪力墙有较好延性和耗能的构件,分为约束边缘构件和构造边缘构件。如图5-2 所示。 (1)约束边缘构件。抗震设计时,延性剪力墙底部(嵌固部位)可能出现塑性 铰的高度范围称为底部加强部位。在底部加强部位及相邻的上一层,按照规范 要求,设置约束边缘构件(在施工图设计文件中说明),加强其抗震构造措施, 使其具有较大的弹塑性变形能力,提高整个结构的抗震能力。剪力墙通常在以 下部位设置约束边缘构件:
剪力墙施工图的平法识读
补充绘制地下室外墙竖向截面轮廓图,外侧粗实线段表示竖向非贯通筋,在其 上V打头后跟着钢筋强度等级、直径、分布间距,以及向上或向下伸出的长度值, 地下室底部非贯通筋向层内的伸出长度值从基础底板顶面算起,地下室顶部非 贯通筋向层内的伸出长度值从板底面算起,中间楼板处非贯通筋向层内的伸出 长度值从板中间算起,当上下两侧伸出的长度一致时,可写一侧。在截面轮廓 图下注明分布范围(一般两轴线范围)。 地下室外墙外侧水平、竖向非贯通筋配置相同时,可选一处注写,其他的只写 编号。 图纸应给出扶壁柱还是内墙作为墙身水平方向的支座,顶板作为外墙的简支支 承还是弹性嵌固支承,以便于选择合理的配筋方式。如图5-6所示。
剪力墙平法施工图及构造详图识读
❖ 边框梁 边框梁与暗梁有很多共同之处,边框梁也是一般设置在楼
板以下部位,但边框梁的截面宽度比暗梁宽。也就是说,边框 梁的截面宽度大于墙身厚度,因而形成了凸出剪力墙面的一个 边框。
二、剪力墙平法制图规则
1. 剪力墙平法施工图表示方法
剪力墙平法施工图:指在剪力墙平面布置图上采用列表 注写法或截面注写法表示。
在钢筋混凝土结构中,部分剪力墙因建筑要求不 能落地,直接落在下层框架梁上,再由框架梁将荷载 传至框架柱上,这样的梁就叫框支梁,柱就叫框支柱, 上面的墙就叫“框支剪力墙”。
如果由一个或多个竖向筒体(由剪力墙围 成的薄壁筒或由密柱框架构成的框筒)组成的 结构,称为“筒体结构”。
本部分讲授剪力墙
2.剪力墙结构包含哪些构件? 剪力墙结构包含“一墙、二柱、三梁”,也就是说包含一
一般情况下剪力墙水平与竖向钢筋的直径、间距是一致的。
抗震剪力墙的排数设置要求
2)注写各段墙身起止标高 自墙身根部往上以变截面位置或截面未变但配筋改变处
为界分段注写。 墙身根部标高:指基础顶面标高(部分框支剪力墙结构则
为框支梁的顶面标高)。
例:
3)注写水平分布钢筋、竖向分布钢筋和拉筋的具体数值
写数值为一排水平分布钢筋和竖向分布钢筋的 规格与间距,具体设置几排已在墙身后面表达。
边缘构件又分为两大类:“构造边缘构件”和“约 束边缘构件”
(3)三种墙梁 连梁(LL)、暗梁(AL)、和边框梁(BKL)。
❖ 连梁 连梁其实是一种特殊的墙身,它是上下楼层窗(门)洞口
之间的那部分窗间墙 ❖ 暗梁
暗梁与暗柱有些共同性,因为他们都是隐藏在墙身内部看 不见的构件。它们都是墙身的一个组成部分。事实上,剪力墙 的暗梁和砖混结构的圈梁有共同之处,它们都是墙身的一个水 平性“加强带”。一般设置在楼板之下。
剪力墙平法识图规则
剪力墙平法识图规则在建筑工程中,剪力墙是一种常见且重要的结构构件,用于承受水平荷载和提供结构的侧向稳定性。
而要准确理解和施工剪力墙,掌握剪力墙平法识图规则是至关重要的。
接下来,让我们一起深入了解这些规则。
剪力墙平法施工图是通过平面注写方式、列表注写方式和截面注写方式来表达的。
平面注写方式包括集中标注和原位标注。
集中标注表达的是剪力墙的通用数值,包括墙编号、墙厚、墙身纵筋、墙肢的约束边缘构件或构造边缘构件等信息。
比如说,墙编号 Q1 (200),这里的“Q1”表示编号为 1 的剪力墙,“200”则表示墙厚为 200 毫米。
墙身纵筋的标注也有其特定规则。
以 HRB400 级钢筋为例,如果标注为“10@200”,那就意味着使用直径为10 毫米的HRB400 级钢筋,其间距为 200 毫米。
约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边缘翼墙、约束边缘转角墙等。
在集中标注中,会明确其编号、尺寸和纵筋、箍筋等配筋信息。
原位标注则是在剪力墙平面布置图上标注的具体数值,主要是对集中标注内容的补充或修正。
比如,某一部位的墙厚发生变化、纵筋根数或直径不同等。
列表注写方式类似于集中标注,但它是通过表格的形式来清晰地列出剪力墙的各项参数和配筋信息。
截面注写方式是在剪力墙的剖面图上直接标注其尺寸、纵筋、箍筋等详细信息。
在识图过程中,需要特别注意以下几点:首先是墙厚的变化。
由于建筑结构的需要,剪力墙的厚度可能在不同部位有所不同。
这需要我们仔细对照图纸,确保施工时的尺寸准确无误。
其次是纵筋的连接和锚固。
纵筋的连接方式和锚固长度都有严格的规范要求,要根据具体的钢筋级别、混凝土强度等因素来确定。
再者是箍筋的布置。
箍筋的间距、直径和形状等都要按照图纸的标注进行施工,以保证剪力墙的承载能力和抗震性能。
另外,对于约束边缘构件和构造边缘构件的识图要格外仔细。
它们的配筋和尺寸通常与墙身有所不同,是保证剪力墙结构性能的关键部位。
为了更好地掌握剪力墙平法识图规则,我们还需要熟悉相关的建筑规范和标准图集。
任务一:剪力墙施工图的识读
(3)从相同编号的墙梁中选择一根墙梁,按顺序 引注。
(3)墙梁编号,由墙梁类型代号和序号组成,表 达形式应符合下表规定。
截面注写方式
1.截面注写方式就是在分标准层绘制的剪力墙平
面布置图上,以直接在墙柱、墙梁上注写截面尺 寸和配筋具体数值的方式来表达剪力墙平法施工 图。如下图所示:
2.选用适当比例原位放大绘制剪力墙平面布
置图,其中墙柱绘制配筋截面图:对所有墙柱、
学习情境4 剪力墙施工
任务一:剪力墙施工图的识读
剪力墙结构特性
剪力墙平法注写方式
1.列表注写方式: 列表注写方式,系分别在剪力墙柱表、剪力墙 身表和剪力墙梁表中,对应于剪力墙平面布置 图上的编号,用绘制截面配筋图并注写几何尺
寸与配筋具体数值的方式,来表达剪力墙平法
施工图。
2.截面注写方式: 截面注写方式,系在分标准层绘制的剪力 墙平面布置图上,已直接在墙柱、墙身、
墙身、墙梁按规定进行编号,并分别在相同编号 的墙柱、墙身、墙梁中选择一根进行注写,其注 写方式按规定进行。
(1)从相同编号的墙柱中选择一个截面,标
注全部纵筋及箍筋的具体数值。对墙柱纵筋搭接
长度范围的箍筋间距要求按柱平面表示方式中箍 筋要求相同。
(2)从相同编号的墙身中选择一道墙身,按
顺序引注的内容为:墙身编号(应包括注写在括
ห้องสมุดไป่ตู้
墙梁上注写截面尺寸和配筋具体数值的方
式来表达剪力墙平法施工图。
3.编号规定:将剪力墙按剪力墙柱、剪力墙身、
剪力墙平法识图
列表注写方式
1.剪力墙编号
将剪力墙按剪力墙柱、剪力墙身、剪力墙梁(简称墙柱、墙身、墙梁)三类构件分 别编号。
1)墙柱编号 墙柱编号由墙柱类型代号和序号组成,表达形式应符合表7-1的规定。
表7-1 墙柱编号
列表注写方式
1.剪力墙编号
2)墙身编号 墙身编号由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成,其 中排数注写在括号内,表达形式一般为Q××(××排)。 当墙身所设置的水平与竖向分布钢筋的排数为2时可不注。 对于分布钢筋网的排数规定:当剪力墙厚度不大于400 mm时,应配置双排;当剪 力墙厚度大于400 mm、但不大于700 mm时,宜配置三排;当剪力墙厚度大于700 mm时,宜配置四排。 各排水平分布钢筋和竖向分布钢筋的直径与间距宜保持一致。当剪力墙配置的分布 钢筋多于两排时,剪力墙拉筋两端应同时钩住外排水平纵筋和竖向纵筋,还应与剪力墙 内排水平纵筋和竖向纵筋绑扎在一起。
规定
注写水平分布筋、竖向分
03 布筋和拉结筋的具体数值
。注写数值为一排水平分
布钢筋和竖向分布钢筋的
规格与间距。
拉结筋应注明布置方式为
04
“矩形”或“梅花”,用
于剪力墙分布钢筋的拉结
,如图7-3所示。
列表注写方式
3.剪力墙身列表注写方式
图7-3 拉结筋设置示意图
列表注写方式
4.剪力墙梁列表注写方式
(8)跨高比不小于5的连梁,按框架梁设计时(代号为LLk××),采用平面注写方 式,注写规则同框架梁,可采用适当比例单独绘制,也可与剪力墙平法施工图合并绘制。 采用列表注写方式分别表达剪力墙墙梁、墙身、墙柱的平法施工图示例如图7-4所示。
列表注写方式
4.剪力墙梁列表 注写方式
剪力墙平法识图规则
剪力墙平法识图规则在建筑工程中,剪力墙是一种重要的结构构件,用于抵抗水平荷载,如地震和风荷载。
而要正确理解和施工剪力墙,就必须掌握剪力墙平法识图规则。
这一规则是建筑行业中用于表示剪力墙结构的一套标准方法,它能够清晰、准确地传达设计意图,确保施工的准确性和安全性。
剪力墙平法识图规则主要包括剪力墙的编号、几何尺寸、钢筋配置等方面的表示方法。
首先,剪力墙的编号是识别不同剪力墙的重要标识。
通常,编号由墙柱类型代号、序号以及墙身类型代号组成。
比如,约束边缘构件用YBZ 表示,构造边缘构件用 GBZ 表示。
通过这些清晰的编号,施工人员能够迅速区分不同位置和功能的剪力墙。
剪力墙的几何尺寸在平法识图中也有明确的规定。
一般会标注墙身的厚度、长度和高度等尺寸。
墙身厚度以毫米为单位标注,而长度和高度则根据具体的建筑结构和设计要求进行标注。
这些尺寸信息对于施工中模板的制作、钢筋的下料等工作至关重要。
钢筋配置是剪力墙平法识图的核心内容之一。
剪力墙中的钢筋主要包括竖向钢筋、水平钢筋和拉筋。
竖向钢筋通常在墙的两端和中部配置,用于承受竖向荷载和抵抗弯矩。
水平钢筋则沿墙的水平方向布置,增强墙体的抗剪能力。
拉筋则用于固定竖向和水平钢筋的位置,确保钢筋的间距和位置符合设计要求。
在平法识图中,钢筋的标注方式有多种。
例如,对于竖向钢筋,会标注钢筋的级别、直径、间距以及在墙身中的布置范围。
水平钢筋的标注方式类似,同时还会注明钢筋的连接方式和锚固长度。
拉筋则会标注其钢筋级别、直径、间距以及布置方式。
除了上述基本内容,剪力墙平法识图规则还涉及到洞口的表示方法。
洞口在剪力墙中是常见的,其位置、尺寸和加强钢筋的配置都需要准确表示。
洞口的标注通常包括洞口的编号、几何尺寸、洞口中心的定位尺寸以及洞口加强钢筋的信息。
另外,对于一些特殊情况,如变截面剪力墙、约束边缘构件的阴影区域和非阴影区域等,平法识图规则也有相应的规定。
变截面剪力墙需要标注截面变化的位置和尺寸,约束边缘构件的阴影区域和非阴影区域则需要分别标注钢筋的配置情况。
结构施工图,剪力墙平法快速识图实例讲解
结构施工图,剪力墙平法快速识图实例讲解1、剪力墙平法施工图识读可按如下方法识读:(1)查看轴线编号及间距尺寸,是否与建筑图、基础图一致。
(2)确定每道剪力墙边缘构件的编号、数量及位置,墙身的编号、尺寸、洞口位置。
是否符合建筑平面图布置(3)明确各标高范围剪力墙混凝土的强度等级。
(4)根据剪力墙编号,查看图中截面和墙身表,明确剪力墙的标高、截面尺寸和配筋。
(5)根据抗震等级、图集标准确定水平分布钢筋、竖向分布钢筋和拉筋的构造(6)再根据抗震等级、标准构造要求确定纵向钢筋和箍筋的构造要求(包括纵向钢筋连接的方式、位置、锚固搭接长度、弯折要求、柱头节点要求;箍筋加密区长度范围等)。
(7)确定剪力墙梁的标高、截面尺寸和配筋。
再根据抗震等级、标准构造要求确定纵向钢筋和箍筋的构造要求(包括纵向钢筋锚固搭接长度、箍筋的摆放位置等)。
2、结构图实例分析某剪力墙平法施工图某剪力墙平法施工图。
表达出的意义如下:(1)构造边缘端柱2。
纵筋全部为22根直径为20mm的HRB400级钢筋;箍筋为HPB300级钢筋,直径10mm,加密区间距100mm、非加密区间距200mm布置;X向截面定位尺寸,自轴线向左900mm;凸出墙部位,X向截面定位尺寸,自轴线向两侧各300mm;凸出墙部位,Y向截面定位尺寸,自轴线向上150mm,向下450mm。
(2)剪力墙身1号(设置2排钢筋)。
墙身厚度300mm;水平分布筋用HPB300级钢筋,直径12mm,间距250mm;竖向分布筋用HPB300级钢筋,直径12mm,间距250mm;墙身拉筋是HPB300级钢筋,直径6mm,间距250mm(图纸说明中会注明布置方式)。
(3)连梁2。
3层连梁截面宽为300mm,高为2520mm,梁顶低于3层结构层标高1.200m;4层连梁截面宽为300mm,高为2070mm,梁顶低于4层结构层标高0.900m;5~9层连梁截面宽为300mm,高为1770mm,梁顶低于对应结构层标高0.900m;箍筋是HPB300级钢筋,直径10mm,间距150mm(2肢箍);梁上部纵筋使用4根HRB400级钢筋,直径22mm;下部纵筋用4根HRB400级钢筋,直径22mm。
平法施工图识读
2Φ25+2Φ22. c 当梁中间支座两边的上部纵筋不同时,须在支座两边分别标注;当梁中间支座两边的上 部纵筋相同时,可仅在支座的一边标注配筋值,另一边省去不注.
梁平法施工图平面注写方式
第二节 平面注写方式
上部通长钢筋(示意图)
上部通长钢筋(施工图)
端支座负筋(示意图)
三维视图
端支座负筋(施工图)
端支座负筋
计算公式:(LN净跨长) 上排钢筋长度=LN/3+锚固 下排钢筋长度=LN/4+锚固
中间支座负筋
计算公式:(LN净跨长) 上排钢筋长度=2*LN/3+支座宽度 下排钢筋长度=2*LN/4+支座宽度
8.屋面框架梁WKL纵向钢筋及结点构造。 9.梁箍筋加密区构造。图中hb为梁截面高度。 10.梁附加箍筋和附加吊筋构造。
梁平法屋面WKL纵筋构造
抗震WKL节点构造
梁平法箍筋加密区构造
梁平法附加箍筋|吊筋构造
梁侧面纵向构造筋和拉筋
12.梁侧面纵向构造钢筋和拉筋 当梁高hw≥450mm时,在梁的两个侧面应沿高度配置纵向构造钢筋,纵向
2Φ25+2Φ22. c 当梁的集中标注中已注写了梁上部和下部的纵筋值时,则不需在梁下部重复做原位标注.
梁平法施工图平面注写方式
第二节 平面注写方式
第4条 梁原位标注的内容规定如下: (3) 附加箍筋和吊筋, 将其直接画在平面图中的主梁上,用线引注总配 筋值,当多数附加箍筋或吊筋相同时,可在梁平法施工图上统一注明,少数 与统一注明值不同时,再原位引注.
构造钢筋间距a≤200; 当梁侧面配有直径不小于构造纵筋的受扭钢筋时,受扭钢筋可以替代构造
剪力墙结构施工图识读
约束边缘构件 (YBZ)
构造边缘构件 (GBZ)
非边缘暗柱 (AZ)
扶壁柱 (FBZ)
边缘构件是设置在剪力墙两端或洞口两侧的构件。 按平面形状不同分为暗柱、端柱、翼墙和转角墙; 按抗震要求分为构造边缘构件和约束边缘构件。 非边缘构件:设置在墙体中间 分为扶壁柱(突出墙身)和非边缘暗柱(不突出墙身)
对于抗震等级一、二级的剪力墙底部加强部位及其上一层的剪力墙肢,应设 置约束边缘构件。其他的部位和三级抗震的剪力墙应设置构造边缘构件。
1.剪力墙编号
(1)墙柱编号 墙柱划分 墙柱类型 边缘构件 约束边缘构件
构造边缘构件 非边缘构件 非边缘暗柱
扶壁柱
代号 YBZ GBZ AZ FBZ
简称 约边柱 构边柱 暗柱 扶壁柱
③基础内剪力墙需设置间距不大于500mm,且不少于两道的水平分 布筋和拉筋
四、剪力墙钢筋连接 (一)剪力墙边缘构件纵向钢筋连接构造
构造边缘构件bf截面的翼缘宽度构造边缘构件lc约束边缘构件尺寸范围v剪力墙约束边缘构件配箍特征值拉筋要加密约束边缘构件约束边缘构件二剪力墙平法施工图表示方法一列表注写法常用对于抗震等级一二级的剪力墙底部加强部位及其上一层的剪力墙肢应设置约束边缘构件
剪力墙识图
一、剪力墙构件划分 剪力墙结构包含墙身、墙柱、墙梁
墙身:剪力墙墙身就是混凝土墙,厚度≥160mm,一般配置两排 钢筋网.分为水平分布筋和垂直分布筋(剪力墙中纵筋是竖向 分布筋)布置钢筋时,把水平分布筋放在外侧,垂直分布筋放 在水平分布筋的内侧。并采用拉筋把外侧钢筋网和内侧钢筋网 连接起来。
剪力墙墙身水平钢筋网排数
墙柱:一般位于端部和转角处
墙柱
边缘 构件
矩形
梅花形
