监控量测施工作业指导书
隧道监控量测作业指导书
中隧集团有限公司第一工程处一公司万开工区万开高速公路E2合同段铁峰山1号隧道出口端量测作业指导书编制：审核：批准：日期：第一节量测的重要性1.1量测是对围岩动态监控的重要手段，是新奥法施工的重要组成部分。
1.1.1铁峰山1号隧道采用复合式衬砌型式，包括锚喷支护和模筑混凝土两部分组成。
为了掌握施工中围岩稳定程度与支护受力变形的力学动态或信息，以判断设计、施工的安全与经济，并以量测来指导施工，有效控制支护变形，特制定本指导书。
1.2监控量测的目的具体包括：1.2.1通过监控量测了解各施工阶段地层与支护结构的动态变化，把握施工过程中结构所处的安全状态, 控制围岩变形。
1.2.2用现场实测的结果弥补理论分析过程中存在的不足，并把监测结果反馈设计、指导施工。
1.2.3通过监控量测进行大跨隧道日常的施工管理。
1.2.4通过监控量测了解该工程条件下所表现、反映出来的一些地下工程规律和特点，为今后类似工程或该工法本身的发展提供借鉴、依据和指导作用。
第二节量测内容2.1监控量测的内容主要根据隧道工程的地质条件、围岩类别、跨度、埋深、开挖方法和支护类型等综合确定。
主要进行收敛量测，其次对开挖工作面的工程地质与水文地质观察和描述，对于判断围岩稳定性和预测开挖面前方的地质条件是十分重要的；开挖面附近初期支护状态的观察和裂缝描述，对直接判断围岩的稳定性和支护参数的检验也是不可缺少的，因此周边位移量测、拱顶下沉量测是量测的主要内容。
第三节量测部位和测点布置3.1.1对于隧道洞口属浅埋，风化强烈、软弱地段。
量测间距控制在10m内，有效对围岩变形、下沉等进行量测，有效的指导施工。
量测间隙时间适当加密：1-15d：2-3次/d，16d-1个月：1次/d，1-3个月：1-2次/周3.1.2随着开挖工作面离洞口越来越远，埋深越来越深，应根据工程地质和水文地质观察和描述，开挖面附近初期支护状态的观察和裂缝描述，布置量测点，对围岩地质较差地段加密量测点布置，加密量测间隙时间。
隧道监控量测指导书
隧道监控量测作业指导书一、组织机构现场监控量测是现代化施工管理喷锚施工的重要组成部份，它不仅能指导施工，预报险情，确保安全，而且通过现场监测获得围岩动态和支护工作状态的信息（数据），为修正和确定初期支护参数，混凝土衬砌支护时间提供信息依据，还能为隧道工程设计与施工积累资料，为今后的设计和施工提供类比依据，因此我经理部成立了以总工程师为首的监控量测组织机构。
二、量测项目及方法量测项目及方法见下表。
三、量测项目的测线和测点布置1、洞内测点布置应注意：（1）量测点的安设应能保证初读数在爆破后24小时内和下一循环爆破前完成，并测取初读数。
（2）测点应安设在距开挖工作面2m范围内，且不大于一循环进尺，并应精心保护，不受下一循环爆破的破坏。
（3）各项位移量测的测点，一般可布置在同一断面内，测点统一在一起，测设结果能相互印证，协同分析与应用。
（4）围岩压力量测，除应与锚杆轴力量测孔相对应布置外，还要在有代表性的部位设测点，以便了解支护体系在整个断面上的受力状态与支护作用。
（5）锚杆轴力量测在局部加强锚杆段，要在加强区域内有代表性位置设量测锚杆。
四、量测频率：1、净空位移和拱顶下沉的量测频率净空位移和拱顶下沉的量测频率除按上表执行外，还应参照下表的频率执行。
净空位移和拱顶下沉的量测频率2、地表下沉的量测频率地表下沉的量测频率按上表进行。
五、量测数据的整理与应用1、对各项量测所观察到的数据应认真作详细记录，及时进行整理，并绘制下列曲线。
（1）净空位移（拱顶下沉和周边位移）量测a、绘制位移（u）——时间（t）的关系曲线b、绘制（u）——距开挖面距离（t）的关系曲线（1）地表下沉量测a、绘制地表下沉位移（u）——时间（t）的关系曲线b、绘制地表下沉位移（u）——距开挖面距离（t）的关系曲线（3）围岩内部位移量测a、绘制孔内各测点（L1，L2，……）位移（u）——时间（t）的关系曲线b、绘制不同时间（t1，t……）位移（u）——深度（测点位置L）的关系曲线（4）围岩压力量测：a、绘制围岩压力（б）——应力（t）时间的关系曲线b、绘制围岩压力（б）——应力(L)距开挖面距离的关系曲线（5）锚杆轴向力量测：a、绘制不同时间（t，t……）锚杆轴力（应力б）——深度（L）的关系曲线b、绘制各测点（1，2……）轴力（应力б）——时间（L）的关系曲线2、数据处理、分析及应用（1）根据所绘各曲线的变化情况与趋势，判定围岩的稳定性，及时预报险情，确定施工时应采取的措施，提供修改设计参考依据。
隧道施工监控量测作业指导书
隧道施工监控量测打算书依照设计文件和施工标准要求，采纳新奥法施工的隧道，现场监控量测是不可缺少的施工顺序，它不仅监测各施工时期的围岩动态转变，而且可为调整初期支护参数，确信二次衬砌和仰拱的施作时刻提供反馈信息，确保工程施工平安和质量，同时监控量测资料也是工程完工验收及变更设计的依据。
为了切实做好现场的监控量测工作，特成立监控量测小组，由项目部测量人员牵头，会同实验室等相关部室人员，各队测量人员踊跃配合，扎扎实实地做好监控量测工作，把所测数据真正地用于指导隧道施工，为隧道施工效劳。
1.监控量测的目的现场监控量测是隧道施工进程中，对围岩支护系统的稳固状态进行监测，为初期支护和衬砌砼施工的参数调整提供依据，是确保施工平安、指导施工程序的重要手腕。
2.监控量测项目本隧道以洞内外观看、水平相对净空转变值、拱顶下沉及洞口段地表下沉量测四项为施工监测必测项目。
另外，隧道穿越围岩破碎地段加设隧道底部隆起项目。
3.隧道洞内、洞外观看隧道内外观看分开挖工作面观看和已施工区段观看两部份（1）洞内观看①对开挖后没有支护的图表观测A、节理裂隙发育程度及其方向；B、开挖工作面的稳固状态，顶板有无坍塌现象；C、涌水情形：涌水的位置、涌水量、水压等；D、是不是有底板隆起现象。
②对开挖后的支护地段围岩动态的观测A、是不是发生锚杆被拉断或垫板离开围岩现象；B、喷砼是不是发生裂隙和剥离或剪切破坏；C、钢拱架有无被压变形情形；D、锚杆注浆和喷砼，施工质量是不是符合规定的需求。
③观看围岩破坏形态分析A、危险性不大，可不能发生急剧破坏，如加临时支护以后即可稳固的需求；B、应多引发注意的破坏，如拱顶砼喷层因受弯曲紧缩的阻碍而显现的裂隙；C、危险征兆的破坏，如拱顶砼喷层显现有对称性局部的崩落，侧墙内移等。
（2）洞外观看包括洞口地表情形、地表沉陷、边坡及仰拱的稳固、地表水渗透的观看。
4.净空水平收敛量测及拱项下沉量测a. 量测工具(1)拱顶下沉、地表下沉量测采纳DSZ1型周密水准仪、3m的铟钢尺(2把)、钢卷尺一把、观测预埋件假设干进行观测。

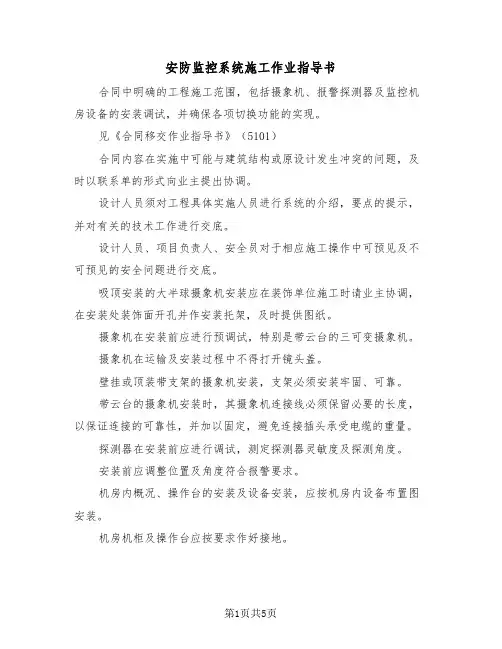

安防监控系统施工作业指导书（二篇）
安防监控系统施工作业指导书合同中明确的工程施工范围，包括摄象机、报警探测器及监控机房设备的安装调试，并确保各项切换功能的实现。
见《合同移交作业指导书》（5101）合同内容在实施中可能与建筑结构或原设计发生冲突的问题，及时以联系单的形式向业主提出协调。
设计人员须对工程具体实施人员进行系统的介绍，要点的提示，并对有关的技术工作进行交底。
设计人员、项目负责人、安全员对于相应施工操作中可预见及不可预见的安全问题进行交底。
吸顶安装的大半球摄象机安装应在装饰单位施工时请业主协调，在安装处装饰面开孔并作安装托架，及时提供图纸。
摄象机在安装前应进行预调试，特别是带云台的三可变摄象机。
摄象机在运输及安装过程中不得打开镜头盖。
壁挂或顶装带支架的摄象机安装，支架必须安装牢固、可靠。
带云台的摄象机安装时，其摄象机连接线必须保留必要的长度，以保证连接的可靠性，并加以固定，避免连接插头承受电缆的重量。
探测器在安装前应进行调试，测定探测器灵敏度及探测角度。
安装前应调整位置及角度符合报警要求。
机房内概况、操作台的安装及设备安装，应按机房内设备布置图安装。
机房机柜及操作台应按要求作好接地。
机柜及操作台内连接线应按区域分类整理捆扎并作好标记，连接线与插头应焊接可靠。
机柜内电源与信号线应严格分离并捆扎固定。
调整摄象机的焦距，使图象清晰，调整摄象机的角度，确保摄象机的有效监控范围。
带云台摄象机调整后应锁定限位。
报警探测器通过调整角度应达到报警信号、探测范围满足业主要求。
在多画面处理器或矩阵控制器中，首先设定摄象机编号，然后设定监视器的编号，设定中应考虑区域集中，使用方便。
根据需要设定监视对象的巡检功能。
设置录像机功能。
设定报警探测器的编号。
设定报警主机的设防或撤防功能。
整个调试过程应作好调试记录，附记录表。
《安全防范工程程序与要求》GA/T75____94《民用闭路监视电视系统工程技术规范》GB50198____94安防监控系统施工作业指导书（二）一、前期准备1.了解项目情况：在开始施工作业前，要详细了解项目的具体情况，包括安防监控系统的规划设计、布局图纸、设备清单、工程量清单等。
监控量测作业指导书
新建吉林至珲春铁路工程项目JHSK-I标四工区隧道监控量测作业指导书编制：复核：审批：中铁隧道集团有限公司吉图珲客专JHSK-I标项目经理部四工区二0一一年五月十日新建吉林至珲春铁路工程项目JHSK-I标四工区监控量测作业指导书一、编制总则第1条为加强铁路隧道施工安全质量管理，充分发挥监控量测在隧道安全质量管理中的作用，规范铁路隧道施工监控量测工作，根据《铁路隧道监控量测技术规程》、《铁路隧道工程施工安全技术规程》、《关于进一步明确软弱围岩及不良地质铁路隧道设计施工有关技术规定的通知》（铁建设〔2010〕120号）的要求，并结合本标段的特点和施工图纸，编写本作业指导书。
第2条监控量测是隧道施工过程中，对围岩支护体系的稳定状态进行监测，为初期支护参数的调整和二次衬砌施作的时机提出依据，是确保施工安全和结构安全可靠、指导施工过程和施工安全监控的重要手段，是铁路隧道设计文件的重要组成部分，也是铁路隧道施工作业中关键的重要作业环节，监控量测须纳入关键工序管理。
二、编制依据《铁路隧道工程施工技术指南》(TZ204-2008)《铁路隧道监控量测技术规程》(TB10121-2007)本标段施工图纸以及铁道部下发的《关于进一步加强铁路隧道施工安全管理的通知》120号文件。
三、适用范围适用于吉图珲客专JHSK-Ⅰ标段四工区隧道监控量测工作。
四、作业准备监控量测前应做的准备工作包括：监测项目的确定、人员和仪器设备的组织，以及技术工作的准备。
1、人员配备工区结合施工图纸及施工特点，成立专业监控量测小组，按照隧道划分，负责全工区隧道监控量测的数据采集和分析。
2、制定监测作业指导书工区要结合现场实际情况和隧道施工图纸，针对不同隧道的地质状况制定出可行的监控量测实施细则，并上报监理。
五、监控量测的技术要求1、监控量测目的确保施工安全及结构的长期稳定性；监控工程对周围环境影响；研究监测工程状况的累计记录，积累量测数据，有助于修正工程设计，并通过观测数据与理论上的工程特性指标进行比较，以便了解设计的合理程度，为信息化设计和施工提供依据；通过监控量测了解该工程条件下所表现、反映出来的一些地下工程规律和特点，为今后类似工程或该工法本身的发展提供借鉴、依据和指导作用；隧道洞内支护结构和周围岩体的变形及应力状态及其稳定情况密切相关，隧道支护结构和周围岩体的各种破坏形式产生之前通常有大的位移、变形、受力异常等，通过观测结果来验证施工方案的正确性；确定二次衬砌合理的施作时间；验证支护结构效果，确定支护参数和施工方法的准确性或为调整支护参数和施工方法提供依据。
综合视频监控系统作业指导书
＊*通信工程编号:04综合视频监控系统施工作业指导书单位:编制:审核:批准：2015年10月27日发布2015年10月28日执行＊*通信工程综合视频监控系统施工作业指导书1、适用范围移设综合视频区域节点，1类节点设备，在调度大楼内通信机房、信号机房、车辆红外机房、店里机房等机房内新设视频摄像头设备，行车调度台配套视频监控终端设备新设考虑,与按需求移设。
2、作业准备2.1业内技术准备作业指导书编制后,应在开工前组织组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案.对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
除了熟悉本专业外，还要了解其他专业的施工配合状况，以便遇到问题能及时采取措施，确保在施工过程中不影响建筑物强度、美观和系统性能,减少与其他工种发生位置冲突。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋,配套生活、办公生活，满足主要管理、技术人员进场生活、办公需要.3、技术要求1、视频监控系统传输线路采用绝缘导线时,应采取金属管、封闭式金属线槽等保护方式进行布线。
2、视频和控制线路应穿金属保护管，并应暗敷在非燃烧体内，保护层厚度不小于30mm；如果必须明敷，应在金属管上采取防火保护措施.3、不同系统、不同电压、不同电流类别的线路不应穿于同一根管内或同一线槽内。
4、弱电线路的电缆竖井应与强电线路的电缆竖井分别设置。
5、应选择不同颜色的绝缘导线,同一工程中相同线别的绝缘导线颜色一致，接线端子应有标号。
6、穿管绝缘导线或电缆的总截面积不应超过管内截面积的40%。
7、敷设于封闭线槽内的绝缘导线或电缆的总截面积不应大于线槽净截面积的50％。
8、布线使用的非金属管材、线槽及其附件均应采用阻燃材料制成。
9、电缆敷设前必须进行单盘测试,发现问题要及时处理。
10、施工中，电源线与音频线交叉时，按高铁施工规范执行。
围岩监控量测作业指导书
围岩监控量测作业指导书【作业指导书】围岩监控量测一、任务背景围岩监控量测是为了保障工程施工和运营安全，及时掌握围岩变形和破坏的情况，采取有效的措施进行处理和预警。
本作业指导书旨在规范围岩监控量测作业，确保数据准确可靠。
二、作业目的1. 确保围岩监控量测数据的准确性和可靠性。
2. 及时掌握围岩变形和破坏的情况，采取相应的处理和预警措施。
3. 提供监测数据支持，为工程施工和运营安全提供参考依据。
三、作业内容1. 围岩监控点的选择和布置。
- 根据工程的实际情况，选择合适的监控点位。
- 合理布置监控设备，确保监测数据的全面性和代表性。
2. 监测设备的安装和调试。
- 根据监测要求，选择合适的监测设备。
- 严格按照设备厂家提供的安装和调试要求进行操作。
- 确保监测设备的正常运行和数据的准确采集。
3. 数据采集和传输。
- 按照监测设备的要求，定期进行数据采集。
- 采用合适的传输方式，确保数据的及时上传和备份。
4. 数据处理和分析。
- 对采集到的数据进行处理和分析，得出准确的监测结果。
- 结合工程实际情况，进行数据的解读和评估。
5. 报告编制和汇报。
- 根据监测结果和分析，编制监测报告。
- 汇报监测结果和建议，为工程决策提供参考依据。
四、作业要求1. 严格按照像关规范和标准进行作业。
2. 作业人员应具备相关专业知识和技能，熟悉监测设备的操作和维护。
3. 作业过程中应注意安全，确保作业人员和设备的安全。
4. 作业结果应准确可靠，数据分析和报告编制应符合科学规范。
五、作业注意事项1. 作业人员应熟悉监测设备的使用说明书和操作流程。
2. 作业前应对监测设备进行检查和维护，确保设备的正常运行。
3. 作业过程中应注意数据的保密性，避免数据泄露和损坏。
4. 作业完成后，应及时整理和归档监测数据和相关资料。
六、作业风险评估1. 作业过程中可能存在设备故障和数据采集错误的风险，应加强设备维护和数据验证。
2. 作业人员可能面临围岩坍塌和意外伤害的风险，应严格遵守安全操作规程。
隧道监控量测施工作业指导书 2
贵州省余安高速公路望谟至安龙段监控量测作业指导书中国中铁编制人：复核人：审核人：中铁航空港集团第一工程有限公司贵州望安高速公路项目经理部一分部二零一四年一月隧道监控量测作业指导书1目的范围我1分部项目部所属管段的六座双线隧道，为（平洞隧道左、右洞，坝康隧道左、右洞，里开隧道左、右洞，按高隧道左、右洞，平卜隧道左右、洞，油迈隧道左、右洞）。
监控量测的目的：1、确保施工安全及结构的长期稳定性。
2、验证支护结构效果，确认支护参数和施工方法的准确性或为调整支护参数和施工方法提供依据。
3、确定二衬施做时间。
4、监控工程对周围环境影响。
5、积累量测数据，为信息化设计与施工提供依据。
2编制依据①、《公路隧道施工技术细则》（JTG/T F60-2009）。
②、望谟至安龙段第1、2、3合同段两阶段施工图纸第三分册。
③、公路隧道施工技术规范JTG F60-2009,公路隧道施工指南。
④、现行公路施工、材料、机具设备等定额。
⑤、承包合同、投标文件。
⑤、《公路隧道监控量测技术规程》（TB10121—2007）3、监控量测项目及相应设备监控量测分为必测项目和选测项目两类。
必测项目是隧道工程应进行的日常监控量测项目；选测项目是为满足隧道设计与施工的特殊要求进行的监控量测项目。
量测项目1必测项目（1）在复合式衬砌和喷锚衬砌隧道施工时必须进行必测项目的量测，必测项目见表。
（2）洞内必测项目，各测点应在不受到爆破影响的范围内尽快安设，并应在每次开挖后12h 内取得初读数，最迟不得超过24h ，并且在下一循环开挖前必须完成。
选测项目测点埋设时间根据实际需要进行。
测点应牢固、可靠、易于识别，应能真实的反应围岩、支护的动态变化信息。
洞内必测项目各测点应埋入围岩中，深度不应小于0.2m ，不应焊接在钢支撑上，外露部分应有保护装置。
监控量测工作程序注：b-隧道开挖宽度；h0-隧道埋深。
2选测项目应根据设计要求、隧道横断面形状和断面大小、埋深、围岩条件、周边环境条件、支护类型和参数、施工方法等综合选择选测项目。
监控量测作业指导书
监控量测作业指导书—、监控量测的目的：监控量测是隧道在施工过程中，对围岩支护体系的稳定状态进行监测，为初期支护和二次衬砌设计参数的调整提出依据，是确保施工及结构运营安全、指导施工过程、便利施工管理的重要手段，采用新奥法原理设计、施工的隧道，监控量测是施工中不可缺少的施工程序。
二、监控量测的项目：1、必测项目是施工中必须作为一道工序进行的监控量测项目。
它包括：（1）洞内外观察（2）水平相对净空变化值的量测（3）拱顶下沉的量测。
（4）地表沉降2、选测项目是根据围岩性质、隧道埋置深度、开挖方式等条件自行确定的监控量测项目，作为必测项目的验证和补充。
它包括：（1）围岩压力量测（2）钢架内力量测（3）喷混凝土内力量测（4）二次衬砌内力量测（5）初期支护与二次衬砌间接触压力量测，（6）锚杆轴力量侧（7）隧底隆起（8）围岩内部位移（9）爆破振动（10）孔隙水压力（11）水量（12）纵向位移三、量测断面的间距和频率1、地质及支护状况的观察，对判断围岩的稳定性、进行开挖前方的地质预报等十分重要，所以地质观察和记录对开挖后的每一个工作面都应进行，必要时还要进行地质描述。
对初期支护应进行喷射混凝土、锚杆、钢架等的状况描述。
2、净空变形量测断面的间距应根据围岩级别、隧道断面尺寸、埋置深度等确定，其间距按表1采用。
拱顶下沉量测与净空水平收敛量测应在同一断面内进行，并用相同的量测频率，应从表2根据变形速度和距开挖工作面距离较高的一个量测频率。
拱顶下沉及周边收敛量测间距表拱顶下沉及周边收敛量测频率表表１表（２）Ｂ-隧道最大开挖宽度3、地表下沉量测应根据隧道埋置深度、地质条件、地表有无建筑物、所采用的开挖方式等因素确定是否进行。
地表下沉量测的测点应与净空水平收敛及拱顶下沉量测的测点布置在同一断面内，沿隧道中线，地表下沉量测断面的间距可按表3采用。
地表下沉量测断面间距表注：H0—隧道埋深；B—隧道最大开挖宽度4、需要进行横断面方向地表下沉量测时，其测点间距应采取2~5米，在同一量测断面内应取7~11个测点。
铁路隧道监控量测施工作业指导书
铁路隧道监控量测施工作业指导书监控量测是信息化设计与施工的重要内容，应将监控量测纳入工序管理,作为隧道施工的有机组成部分。
由于地下工程的受力特点及其复杂性，通过施工现场的监控量测所得到的信息，为判断围岩稳定性，支护、衬砌可靠性，二次衬砌合理施作时间，以及调整施工方法、改变支护设计参数、调整预留变形量等修正设计提供原始依据，同时将量测等到的结果迅速反馈到设计施工中去，以提高隧道施工的安全性、经济性。
一、监测内容及监测方法1、监测内容根据隧道围岩地质情况和设计文件及相关规范要求，北衙隧道确定的量测内容见下表。
监测内容汇总表序号监测项目监测仪器监测目的1 地表下沉DS32型水准仪、塔尺掌握隧道施工时地表沉降的规律2 隧道拱顶下沉DS32型水准仪，钢挂尺、塔尺了解隧道施工过程中隧道支护结构变位规律3 隧道水平收敛数显式收敛仪(SGS-1收敛仪)4 支护状态观测每次开挖后对开挖面进行观测，如发现异常应立即进行处理；对已施工的区段每天至少观察一次，发现结构开裂、突出等异常应立即采取应急措施。
了解隧道支护结构及围岩地稳定情况2、测点布置净空变化、拱顶下沉和地表下沉（浅埋地段）等必测项目应设置在同一断面，其量测断面间距及测点数量应根据围岩级别、隧道埋深、开挖方法等，沿隧道纵向在拱顶及内轨顶布设测点，单线测点间距：V 级围岩5－10米，Ⅳ级围岩10－30米，Ⅲ级围岩30－50米；双线或三线大跨测点间距：按单线围岩级别降一级处理。
预埋环采用ф22钢筋（或购买膨胀螺栓），长30cm ，制环材料采用Ф6钢筋，将环焊接在ф22钢筋尾端。
按照围岩级别以相应的间距埋设预埋环，打30cm 深风钻孔，用水泥将直杆部分埋入孔中，环外露即可。
拱顶点应布置在隧道中线上。
拱顶点、水平收敛点布设在同一里程断面上。
①全断面开挖水平收敛点高度布设在轨顶标高处。
示意图如下：预埋环埋设示意图Ф6,环内径≤15ф22螺纹钢轨顶标高隧道中线ф22螺纹钢预埋环制作示意图1 测点布置示意图②台阶法开挖水平收敛点高度布设在上半断面拱脚标高上1m 处。
围岩监控量测作业指导书
反馈设计信息
是否改变设计、施工方案 Y
新设计施工方法
监控量测施工流程图
4.施工要求 4.1 量测方法和要求 根据设计文件、结合客运专线施工指南，制定本线隧道围岩量
测方案。 拱顶下沉、收敛量测起始读数宜在 3～6h 内完成，其他量测应
在每次开挖后 12h 内取得起始读数，最迟不得大于 24h，且在下一 循环开挖前必须完成。测点应牢固可靠、易于识别，并注意保护， 严禁爆破损坏。
0.15mm/d，围岩基本达到稳定。 在浅埋地段以及膨胀性和挤压性围岩等情况下，应采用监控量
测分析判别。 ⑶根据位移时态曲线的形态来判别
当围岩位移速率不断下降时（du2/d2t＜0），围岩d2t=0），围岩不稳定，应加
强支护；
当围岩位移速率不断上升时（du2/d2t＞0），围岩进入危险状 态，必须立即停止掘进，加强支护。
10
0.5mm/d，测 1 次/3d，在＜0.2mm/d，测 1 次/7d。隧道结构应力、 应变监测频率根据设计和施工要求及反馈结果确定。
⑹监测结果分析采用散点图（时态曲线）和回归分析法，依据 时态曲线的形态结围岩稳定性、支护结构的工件状态安全性评价， 并提出实施意见指导施工。
6.2 管理措施 ⑴将监测管理及监测实施计划纳入施工生产计划中，作为一个 重要的施工工序来抓，并保证监测有确定的时间和空间。各施工单 位应由工程技术管理中心组成专门监测小组，具体负责各项监测工 作。 ⑵制定切实可行的监测实施方案和相应的测点埋设保护措施， 并将其纳入工程的施工进度控制计划。 ⑶施工监测紧密结合施工步骤，监控每一施工步骤对周围环境、 围岩、支护结构、变形的影响，据此优化施工方案。 ⑷积极配合监理、设计单位做好对监测工作的检查、监督和指 导，及时向监理、设计单位报告情况和问题，并提供有关切实可靠 的数据记录，工程完成后，根据监测资料整理出标段的监测分析总 报告纳入竣工资料中。 ⑸量测项目人员要相对固定，保证数据资料的连续性。量测仪 器专人使用、专业机构保养、专业机构检校。量测设备、元器件等 在使用前均经过检校，合格后方可使用。 ⑹测试完毕后检查仪器、仪表，做好养护、保管工作，及时进 行资料整理及信息反馈。
12隧道监控量测作业指导书(2020版)
目录1.适用范围 (1)2.作业准备 (1)3.技术要求 (1)4.施工程序及工艺流程 (7)5.施工要求 (7)6.劳动组织 (11)7.设备机具配置 (11)8.质量控制及检验 (11)9.安全及环保要求 (15)监控量测作业指导书1.适用范围适用于成昆铁路*标段隧道工程监控量测施工作业。
2.作业准备2.1内业技术准备(1)熟悉设计文件对监控量测的相关要求。
(2)熟悉《铁路隧道监控量测技术规程》等文件要求。
2.2外业技术准备施工作业层所涉及的各种外部技术数据收集。
(1)建立监控量测组织机构。
(2)建立测量控制网，布置监控量测点。
(3)配置监控量测使用的全站仪、反射片、手电、冲击钻、早强锚固剂等。
配置专用量测软件，APP终端采集设备等。
建立满足信息化管理要求的现场网络条件。
3.技术要求监控量测实现数据采集、传输分析、预警发布与处理全过程信息化管理，纳入铁路建设标准化管理体系。
施工中应将现场监控量测作为工序纳入作业循环，并结合超前地质预报做出评价，优化设计参数，实施动态管理。
监控量测工作必须紧跟开挖、支护作业，按设计要求进行布点和监测，并根据现场情况及时进行调整或增加量测的项目和内容。
量测数据应及时分析处理，并与工程类比法相结合，及时调整支护参数或施工决策。
3.1监控量测项目量测项目分为必测项目和选测项目两大类。
必测项目是隧道工程应进行的日常监控量测项目。
具体见表1。
选测项目应根据地质条件、隧道埋1深及其它特殊要求，经参建各方研究确定。
具体见表2。
表1监控量测必测项目表2 监控量测选测项目2备注:F.S.为元件满量程; (应力应变的精度表述应为元器件满量程的比例)3.2监控量测断面及测点布置净空变化、拱顶下沉和地表下沉（浅埋地段）等必测项目应设置在同一断面，其量测断面间距及测点数量应根据设计文件、围岩级别、隧道埋深、开挖方法等确定，按表3规定实施。
表3 必测项目量测断面间距注：1、II级围岩视具体情况确定间距。
隧道监控量测作业指导书
隧道监控量测作业指导书1.1.监控量测目的围岩监控量测是隧道在施工过程中，对围岩支护体系的稳定性状态进行监测，为初期支护和二次衬砌设计参数的调整提供依据，是确保安全及结构安全、指导施工顺序、便利施工管理的重要手段，采用新奥法设计与施工的隧道，监控量测是施工过程中必不可少的施工程序。
以量测资料为基础及时修正初期支护参数，确保二次衬砌施作时机，实施动态设计、施工。
1.2.控项目及量测点布置监控量测项目包括必测项目和选测项目，选测项目根据施工时的具体情况以及设计单位和监理工程师的指示选定。
见表10-1和表10-2。
表10-1 监控量测必测项目测备测试方法和仪监测项精度洞内、外现场观察、地质罗盘1观察水准测量的方法，水准一般进行水平收2 拱顶下沉1 MM敛量测仪、钢尺序测试备注监测项目测试方法和仪表精度号隧道净空变化测定仪全站仪采用非接隧道激光断0.1净空收敛（收敛计、3 MM触观测法面仪、全站仪）水准测量的方法，水准浅埋隧道必测（H04 地表沉降 1 MM仪、塔尺≤2）B注：H0-隧道埋深；-隧道最大开挖宽度。
B表10-2 监控量测选测项目序测试精备注测试方法和仪表监测项目度号水水准测量的方隧底隆1M仪、塔围岩内部20.多点位移M0.0013压力围岩压0.001二次衬砌4压力触压0.1M5钢筋钢架受1喷砼受砼应变6ΜΕ．序测试精备注监测项目测试方法和仪表号度锚杆杆体应钢筋计 0.1MP7A力二次衬砌内8 砼应变计 0.1MP A应力临近建筑爆破振动观9 爆破振动记录仪测物围岩弹性波10 弹性波速度测试仪速度注：H0-隧道埋深；-隧道最大开挖宽度。
B 净空变化、拱顶下沉、地表下沉（浅埋地段）等必测项目应设置在同一断面，其量测断面间距及测点数量应根据围岩级别、隧道埋深、开挖方法等按表10-3规定。
表10-3 必测项目量测断面间距和每断面测点数量每断面测点数围岩断面间距净空变拱顶下1 ～310 点条基线1～2 Ⅴ～Ⅳ120 点Ⅳ 1条基线1 Ⅲ点30条基线1、各选测项目量测断面的数量，宜在每级围岩内选1 说明有代表性的1～2个；2、软岩隧道的观测断面适当加密。
隧道工程监控量测作业指导书
目录一适用范围 (2)二工作准备 (2)2.1仪器配置 (2)2.2人员配置 (2)三主要工作依据 (2)四监控量测的目的 (2)五监控量测主要工作内容 (3)5.1编制监控量测实方案 (3)5.2埋设观测设备： (3)5.3实施观测 (3)六监控量测工程 (4)6.1必测工程 (4)6.2选测工程 (4)七监控量测的方法及技术要求 (4)7.1隧道洞内、外观察 (4)7.2洞内监控量测技术要求 (5)7.3地表下沉测量技术要求 (6)八量测结束标准 (8)九监控量测资料的整理与反应 (8)9.1监控量测资料的整理 (8)9.2监控分析结果反应与应用 (12)9.3信息反应流程 (14)9.4工程对策 (16)十监控量测资料的验收 (17)十一考核 (17)十二附表 (17)隧道工程监控量测作业指导书一适用范围适用于贵广客运专线中铁二十一局指挥部所管区段〔D3K238+376～D3K270+004〕内隧道工程。
二工作准备2.1仪器配置全站仪要求：标称精度不低于2〃，2mm+2ppm。
收敛仪要求：数显电子收敛仪。
水准仪要求：不低于DS1标称精度。
所有仪器设备按规定送到有鉴定资质的专业鉴定单位鉴定并出具鉴定证书，合格前方可投入使用。
做好仪器的日常保养工作，保证仪器良好的工作状态。
2.2人员配置每个洞口配置量测人员2人。
三主要工作依据(1)?国家一、二等水准测量标准?〔GB12897—2006〕；(2)?高速铁路工程测量标准?〔TB 10601－2021〕；(3)?铁路隧道监控量测技术规程?( TB10121-2007 )；〔4〕有关沉降观测系统的设计文件、图纸；四监控量测的目的确保施工平安及结构的长期稳定性;确保隧道施工平安，杜绝因监控量测管理不到位而造成的平安事故，尤其要杜绝施作初期支护后因监控量测管理不到位而造成的“关门〞事故；验证支护结构效果，确认支护参数和施工方法的准确性或为调整支护参数和施工方法提供依据;确定二次衬砌施做时间;监控工程对周围环境影响;积累量测数据，为信息化设计与施工提供依据。
铁路客运专线隧道工程监控量测施工作业指导书
监控量测施工作业指导书1、编制目的对施工监控量测作业程序进行设计和实施，使施工监控量测的数据有效和可靠，以利指导后续工序的施工。
2、适用范围适用于本标段所有隧道的施工监控量测作业。
3、职责分工由工程部进行量测方法控制，并根据试验结果对量测方案进行改进。
4、编制依据技术标准/质量标准《客运专线隧道工程施工质量验收暂行标准》－铁建设[2005]160号《客运专线隧道工程施工技术指南》－TZ214-2005《铁路混凝土工程施工质量验收补充标准》－铁建设[2005]160号《铁路隧道喷锚构筑法技术规范》—TB10108-2002 J159-20025、量测项目隧道施工的监测旨在收集可反映施工过程中围岩动态的信息，据以判定隧道围岩的稳定增长状态，以及所定支护结构参数和施工的合理性。
量测项目可分为必测项目和选测项目两大类。
本标段隧道的监控量测主要以围岩与支护状态观察、拱顶下沉、周边位移及收敛以及洞口浅埋段的地表下沉为必测项目(见表1)。
为确保隧道施工顺利进行，及时掌握围岩和支护在施工中的力学动态及稳定程度，保障施工安全；为评价和修改初期支护参数、力学分析及二次衬砌施作时间提供信息依据，结合隧道具体条件确定开展监控量测。
正洞测量选择洞内观察，水平净空变化值以及拱顶下沉量测、三个必测项目,为日常施工管理提供有关数据资料，必要时，在断层带增设隧道底上鼓量测项目,在进口洞口段选择地表下沉量测项目。
表1 隧道监控量测必测项目6、隧道施工过程中应进行洞内、外观察洞内观察可分开挖工作面观察和已施工地段观察两部分。
(1)开挖工作面观察应在每次开挖后进行。
观察中发现围岩条件恶化时，应立即采取相应处理措施；观察后应及时绘制开挖工作面地质素描图、填写开挖工作面地质状态记录表和施工阶段围岩级别判定卡。
对已施工地段的观察每天至少应进行一次，主要观察喷射混凝土、锚杆、钢架和二次衬砌等的工作状态。
(2)洞外观察重点应在洞口段和洞身埋置深度较浅地段，其观察内容应包括地表开裂、地表沉陷、边坡及仰坡稳定状态、地表水渗透情况等。
隧道监控量测作业指导书
隧道监控量测作业指导书1. 适应范围适用于新建铁路隧道正洞量测作业。
2. 作业准备监测点的布置：净空变化、拱顶下沉等必测项目应设置在同一断面，其量测断面间距及测点数量根据围岩级别、隧道埋深、开挖方法确定。
具体按表1进行。
注：洞口及浅埋地段断面间距取小值。
3. 技术要求3.1 量测频率注：1.当按表3选择量测频率出现较大差异时，宜取量测频率较高的作为实施的量测频率。
2.各量测作业均应持续到变形基本稳定后2～3周结束。
对于断层影响带、大变形地段围岩，位移长期没有减缓趋势时，应适当延长量测时间。
3.2 量测方法及仪器选择3.2.1 洞内观察开挖工作面的观察，在每个开挖面进行，特别是在软弱围岩条件下，开挖后应立即进行地质调查，并绘出地质素描图，拍摄地质数码照片。
若遇特殊不稳定情况时，应派专人不间断的观察。
3.2.1.1 对开挖后没有支护的围岩的观测（1）岩层种类和分布情况，岩层强度，风化及变质情况，填充物的性状，断层的位置、走向和破碎程度，节理裂隙发育程度及其方向；（2）开挖工作面的稳定状态，顶板有无坍塌现象；（3）涌水情况：涌水位置、涌水量、水压和水质等；（4）是否有地板隆起现象。
3.2.1.2 对开挖后已支护地段围岩动态的观测（1）是否发生锚杆被拉断或垫板脱离围岩现象；（2）喷混凝土是否发生裂隙和剥离或剪切破坏；（3）钢拱架有无被压变形情况；（4）锚杆注浆和喷混凝土，施工质量是否符合规定的要求。
3.2.1.3 观察围岩破坏形态分析（1）危险性不大，不会发生急剧破坏。
如：加临时支护之后即可稳定的情况；（2）应当引起注意的破坏。
如：拱顶混凝土喷层因受弯曲压力的影响而出现的裂隙；（3）危险征兆的破坏。
如：拱顶混凝土喷层出现有对称性局部崩落、侧墙内移等。
洞内观察必须反映在量测报表中，与相应的净空变化量测、拱顶下沉共同分析整理。
3.3 净空变化量测用于量测开挖后隧道净空变化情况。
仪器采用弹簧式JSS30/10型伸缩式数显收敛计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监控量测施工作业指导书————————————————————————————————作者：————————————————————————————————日期：新建兰渝铁路LYS-6 标段土建工程隧道监控测量作业指导书编制人：审核人：中交第一航务工程局有限公司兰渝铁路工程项目经理部三分部监控量测施工作业指导书1.适用范围该作业指导书适用于新建兰渝铁路LYS-6标段DK470+918～DK500+992段隧道监控测量作业。
2.编制依据《新建兰州至重庆线双线隧道复合式衬砌》，图号：兰渝施隧参I-100、I-101。
《兰渝铁路隧道施工图》，图号：兰渝施隧I-62、I-63、I-64、I-65、I-66。
《新建兰州至重庆线隧道附属洞室设计参考图》，图号：兰渝施隧参I-105。
《铁路隧道监控量测技术规程》（TB10121-2007）《新建铁路测量规范》TB 10101-99《兰渝铁路隧道围岩监控量测管理实施细则》兰渝铁安质[2009]50号设计院提供的导线点、水准点成果表、控制点的分布、施工现场的地物地貌及结构物的设计布置情况。
3.作业准备3.1内业技术准备作业指导书编制后，应在各隧道监控量测作业前组织各洞口技术人员认真学习、审核施工图纸，澄清有关技术问题，熟悉相关规范和技术标准。
3.2外业技术准备隧道架子队的生活、办公设施已经满足施工正常需要。
各洞口已成立专门的监控量测小组，负责测点埋设、日常监测、数据处理及仪器维修保养工作，并及时将量测信息反馈于设计和施工。
4.技术要求及量测项目4.1监控量测项目及量测要求4.1.1必测项目根据《铁路隧道监控量测技术规程》及《兰渝铁路隧道围岩监控量测管理实施细则》监控量测必测项目如表1所示。
表1 监控量测必测项目序号监控量测项目常用量测仪器量测精度备注1 洞内、外观察现场观察、数码相机、罗盘仪2 拱顶下沉水准仪、钢挂尺或全站仪1mm3 衬砌前净空变化收敛计、全站仪0.1mm4 地表沉降水准仪、铟钢尺或全站仪1mm 隧道浅埋段(H0≤2B)5 二衬后净空变化收敛计、隧道激光断面仪0.01mm4.1.2选测项目根据《铁路隧道监控量测技术规程》及《兰渝铁路隧道围岩监控量测管理实施细则》，选测项目如表2所示。
表2 监控量测选测项目序号监控量测项目量测方法及仪表量测精度备注1 纵向位移多点位移计、全站仪2 二次衬砌内力混凝土应变计、钢筋计0.1Mpa3 钢架内力钢筋计、应变计0.1Mpa4 围岩内部位移多点位移计0.1mm5 围岩压力压力盒0.001 Mpa6 喷混凝土内力混凝土应变计10με8 锚杆轴力钢筋计0.1Mpa9 隧底隆起水准仪、铟钢尺或全站仪1mm10 爆破振动震动传感器、记录仪临近建筑物11 空隙水压力水压计12 水量三角堰、流量计13 地表下沉水准仪、铟钢尺或全站仪1mm H0＞2B14 围岩弹性波速度弹性波测试仪114.1.3各级围岩量测项目隧道开挖后，应根据现场实际情况，判定围岩级别，并按照表3 的具体要求进行必测项目和选侧项目的量测工作。
表3 各级围岩量测项目围岩级别必测项目选侧项目洞内观察净空变化拱顶下沉地表下沉围岩位移锚杆轴力衬砌应力锚杆拉拔试验围岩条件洞内弹性波硬岩 (Ⅲ~Ⅴ)●●●△△△△△△△软岩 (Ⅱ~Ⅲ)●●●△△△△△△△软岩 (Ⅰ~Ⅱ)●●●△●●□△□△土砂●●●●□△△□●△注：●为必测项目□为应进行项目△为必要时进行项目4.1.4地质超前预报为更准确的对掌子面地质状况进行施工全程勘察，本工程根据规范及设计要求，进行地质超前预报，预报单位为: 甘肃铁道综合工程勘院有限公司物探工程新技术研究所。
4.2监控量测频率4.2.1必测项目监控量测频率必测项目的监控量测频率应根据测点距开挖面的距离及位移速度确定。
两种监控频率中，原则上采用较高的频率值。
实际监测频率根据前两次测量情况而定。
当观测值相对稳定时，可适当降低观测频率；当达到报警指标、观测值变化速率加快或遇到不良地质时，应增大监控量测频率；当位移变形速率小于0.2mm/d，且持续时间大于14天的，可停止量测工作。
根据《铁路隧道监控量测技术规程》及《兰渝铁路隧道围岩监控量测管理实施细则》，本工程必测项目监控量测频率如下：表4 按距开挖面距离确定的监控量测频率监控量测断面距开挖面距离（m）监控量测频率（0～1）B 0m～15m 2次/d（1～2）B 15m～30m 1次/d（2～5）B 30m～50m 1次/2～3d >5B >75m 1次/7d注：B为隧道开挖宽度。
表5 按位移速度确定的监控量测频率位移速度（mm/d）监控量测频率≥5 2次/d1～5 1次/d0.5～1 1次/2～3d0.2～0.5 1次/3d＜0.2 1次/7d4.2.2洞内、外观察监控量测频率开挖面地质素描、支护状态、影响范围内的建（构）筑物的描述应每施工循环记录一次。
必要时，影响范围内的建（构）筑物的描述频率应加大。
4.2.3选测项目监控量测频率选测项目监控量测频率根据设计和施工要求以及必测项目反馈信息的结果确定。
本方案选测项目主要监控量测频度如下:项目名称布置量测间隔时间1～15天16～30天1～3个月3个月以后围岩内部位移每5～100米一个断面，每个断面2～11个测点1～2次/天1次/2天 1次/周 1次/月围岩压力及两层支护间压力每代表性地段一个断面，每断面15～20点1次/天 1次/2天 1次/周 1次/月钢支撑内力及外力 每10榀钢拱支撑一对测力计 1次/天 1次/2天 1次/周 1次/月 支护、衬砌内应力、表面应力及裂缝量测每代表性地段一个断面，每断面11点1次/天 1次/2天 1次/周 1次/月5.量测断面布置及测点埋设要求 5.1监控量测测点埋设及断面布置原则监控量测系统应可靠、稳定、耐久，在服务期内运转正常，测点牢固可靠，易于识别。
依据《铁路隧道监控量测技术规程》及《兰渝铁路隧道围岩监控量测管理实施细则》，本工程监控量测断面布置原则如下：表6 必测项目监控量测断面布置原则围岩级别 断面间距（m ）量测断面取值Ⅴ～Ⅵ 5～10 10 Ⅳ 10～30 30 Ⅲ30～50505.2地表沉降测点布设5.2.1隧道浅埋段（H0≤2B ）地表沉降测点应在隧道开挖前布设。
地表沉降测点和隧道内测点应布置在同一断面里程。
一般条件下，地表沉降测点纵向间距应按表7的要求布置。
表7 地表沉降测点纵向间距隧道埋深与开挖宽度纵向测点间距 2B ＜H O ＜2.5B 20～50 B ＜H O ≤2B 10～20 H O ≤B5～10注：HO 为隧道埋深，B 为隧道开挖宽度。
5.2.2地表沉降点横向间距为2~5米。
在隧道中线附近测点应适当加密，隧道中线两侧量测范围不应小于H0+B，且不得小于7点/断面。
地表有控制性建（构）筑物时，量测范围应适当加宽，其测点布置图如下图所示5.2.3地表沉降测点和隧道内测点应布置在同一断面里程，对施工中地表发生塌陷并经修补过的地段，以及预先探测到地中存在构筑物或空洞的施工地段应加强埋点。
测点采用30cm Φ20钢筋预埋在地表层内，测点四周用混凝土填实。
测点如果被破坏，应在被破坏测点附近补埋。
如果测点出现松动，应及时加固，加固当天的量测数据无效，待测点加固后重新读取初读数。
5.2.4地表沉降量测基点埋设在隧道开挖纵横向各（3～5）倍洞径外的区域，且在地表沉降影响范围之外。
量测基点至少埋设两点，以便相互校核，所有基点应和附近水准点联测取得近视高程。
5.2.5地表沉降测点埋点断面里程洞口名称埋点里程洞口名称埋点里程王家河隧道进口DK470+928、+933 南崖山隧道进口DK486+526 王家河隧道郭家沟斜井K7+40 南崖山隧道出口DK491+736.5 王家河隧道出口DK478+655 权子垭隧道进口DK493+809花石隧道进口DK478+770 权子垭隧道出口DK499+828 花石隧道张家河斜井K7+50 苏家坪隧道进口DK500+085 花石隧道出口DK486+170 苏家坪隧道出口DK500+9905.3拱顶下沉测点布设5.3.1拱顶下沉测点和净空变化测点应布置在同一断面上，并按表6的要求布置。
每断面在隧中位置布设一组拱顶下沉测点5.3.2拱顶下沉测点应在埋设断面开挖后6小时内埋设。
5.3.3拱顶下沉测点采用30cm Φ20钢筋埋设在岩石层内（不得焊接在钢拱架上），外露长度为5cm，测点应预制，钢筋一端应打磨平整，以备贴反射镜片。
同时在Φ20一端焊接测钩，如下图所示，测点如果被破坏，应在被破坏测点附近补埋。
如果测点出现松动，应及时加固，加固当天的量测数据无效，待测点加固后重新读取初读数。
5.3.4拱顶下沉测点埋点断面里程隧道名称围岩级别备注ⅢⅣⅤ王家河隧道DK471+578~DK477+213 DK471+438~DK471+578 DK470+918~DK471+438DK477+703~DK478+453 DK477+213~DK477+313 DK477+313~DK477+603DK477+603~DK477+703 DK478+553~DK478+668DK478+453~DK478+553花石隧道DK479+650~DK480+650 DK478+930~DK479+030 DK478+765~DK478+930DK481+780~DK482+080 DK479+170~DK479+650 DK479+030~DK479+170DK483+480~DK483+780 DK480+650~DK481+780 DK482+180~DK482+780DK484+560~DK484+850 DK482+080~DK482+180 DK485+450~DK486+184DK485+050~DK485+300 DK482+780~DK483+480DK483+780~DK484+560DK484+850~DK485+050DK485+300~DK485+450南崖山隧道DK487+330~DK487+520 DK486+600~DK486+720 DK486+519~DK486+600DK487+900~DK488+100 DK487+280~DK487+330 DK486+720~DK487+280DK488+380~DK489+020 DK487+520~DK487+700 DK487+700~DK487+850DK487+850~DK487+900 DK489+100~DK489+280DK488+100~DK488+380 DK490+500~DK490+580DK489+020~DK489+100 DK491+600~DK491+750DK489+280~DK490+500DK490+580~DK491+600权子垭隧道DK497+300~DK498+100 DK494+560~DK494+960 DK493+792~DK494+560 DK498+400~DK499+250 DK495+180~DK495+800 DK494+960~DK495+180DK496+200~DK496+500 DK495+800~DK496+200DK496+800~DK497+300 DK496+500~DK496+800DK498+100~DK498+200 DK498+200~DK498+300DK498+300~DK498+400 DK499+580~DK499+830DK499+250~DK499+580苏家坪隧道DK500+238~DK500+788 DK500+142~DK500+238 DK500+080~DK500+142DK500+788~DK500+942 DK500+942~DK500+992张家河K0+00~K3+80.8 K3+80.8~K6+37.0 K6+37.0~K7+70.0郭家沟K0+00~K2+27.0 K2+27.0~K5+27.0 K5+27.0~K7+35.0断面取值按表6执行，桩号取整10米位置。
