勘探工程原始地质编录及部分综合图件编制工作第一部分勘查工程原始地质编录工作一、原始地质编录的基本要求（一）原始地质编录的目的任务原始地质编录是通过对野外自然暴露和各类勘查工程所提示出来的各种地质现象的深入细致地观察研究和各类样品的采集测试，把矿区的地层、构造、侵入岩、热液蚀变、物化探异常特征及它们与成矿、矿化富集的关系和矿体、矿石特征等等，真实地、客观的、全面地、详细地在原始地质编录的相关文、图、表中充分地反映出来，为研究矿床成矿地质条件、矿床成因、编制各种综合图件、圈定矿体和编写地质勘查报告提供可靠的第一性资料。
由此可见，原始地质编录工作质量高低，直接影响到矿产勘查工作成果报告的质量，因此，它是矿产勘查工作中一项非常重要的基础性工作。
（二）原始地质编录的种类矿产地质勘查工作中野外实施阶段所从事的各项勘查工作，都必须进行原始地质编录工作，换句话说，原始地质编录工作涵盖了野外开展的各项勘查工作。
它包括：实测地质剖面，地质填图（测量），探槽及剥土、探井、探硐（坑道）、钻孔等勘查工程，老硐，采样，地球化学测量，水文地质、工程地质、环境地质调查，地质勘查工程测量等各类原始地质编录工作。
（三）原始地质编录必须真实、客观、全面及其基本内容原始地质编录包括野外现场编录和室内整理两部分，野外现场编录又包括素描图编录及文字记录二项内容。
野外现场编录应随工作（程）进展逐日或随施工进展及时进行。
要认真、全面地观察研究各种地质现象；测量地质体位置、产状、形态、规模等数据要准确；采集标本、样品的规格和数量要满足要求。
文字记录要真实、客观，严禁事后回忆记录。
用制订的统一记录手段和制图方法，把自然界保留下来的宏观及微观地质现象记录下来。
表13 勘查工程登记表室内整理是根据野外各种测量结果和标本、样品鉴定、测试数据对野外编录的内容进行修正、补充和归纳、整理，编制有关图表，并按规定的格式整饰。
（四）原始地质编录的文、图、表必须在互相对应、吻合一致，整洁、美观、字迹工整，字体规范。
探矿工程原始地质编录方法及要求[1]
![探矿工程原始地质编录方法及要求[1]](https://img.taocdn.com/s3/m/f30546b9b52acfc788ebc979.png)
3、编录必须在现场进行 不要搞“回忆录”，如果 搞回忆录必然会遗漏和歪曲地质现象，使地质编录 不真实，失去应有价值。
4、编录应及时 不得“算总帐”，及时编录便于掌 握地质情况，顺利开展下步工作，同时也可避免工 程坍塌造成不必要的缺失。
5、编录要认真、细致 地质编录人员必须具备良好 的职业道德素养和对工作极端认真、负责的态度， 要深入细致的观察地质现象，确保原始资料的完整、 准确。不得主观片面、粗心大意，凭空臆断，任意 取舍，更不允许弄虚作假。
3、定位：所有地质现象都要有确切位置。如矿体、 岩层位置、产状及工程座标或方位、距离等。
4、编录内容的表达要精细、准确。
如果在表达上不够精细、准确，势必造成混乱或误 解，降低原始编录的质量，一般在素描图比例尺允 许表示的范围内，尽可能表示出所有的地质现象。 某些重要的有特殊意义的地质现象如：围岩蚀变、 矿物或脉体穿插关系、构造关系等，不应受比例尺 限制，可用放大图表示。
例：Tc-12
编录壁：北西壁
0～50米 方位角75º 坡度角18º
50～85米 方位角70º 坡度角－2º
..............................
槽壁第四系覆盖层厚度一般为1～3米，各别厚达5米，主要由腐植土及大小不等的砂岩
碎块碎屑组成，......
ห้องสมุดไป่ตู้
第一层 0～35.8米 蚀变碎裂板岩
明确编录的文字描述中应注意问题
A统一描述单位、一般以不同岩性 为描述单位。对 厚度很小比例尺难表达的薄层，可合并描述。
B 探矿工程文字描述内容
原则上应符合地质观察及认识事物的顺序，一般是 先总的简介，后分别详细描述，先宏观，后微观， 由表及里，由主要到次要，先岩矿石的物理特征后 矿物组成，先岩矿石的本身外部影响。其岩矿石描 述次序大致为：岩石名称—颜色及物理特征—原生 构造—肉眼可见的结构—矿物组成—矿物赋存状态 及矿物间相互关系—风化情况—地质构造条件—与 顶底围岩关系等。
矿井地质编录技术方法
矿井地质编录
一
穿层巷道的地质编录
二 顺层巷道的地质编录
2、井筒柱状剖面图式编录 在垂直地层走向的井筒直径两端，设置基准点和井筒边垂线， 以次丈量地质界面 深度，绘出井筒柱 状剖面图。此编录 适用于地质条件简 单或中等，岩层产 状平缓的地区，它 是竖井最常采用的 编录方式。 二、石门地质编录 石门一般位于井田或采区中央，是垂直或近于垂直地层走向的 水平巷道。石门编录资料是分析构造、对比煤层、采区设计和巷 道施工的主要依据。因此全部石门都要细致地进行编录。 石门编录有两种方式，即展开图式和一壁剖面图式。
水平观测基线示意图
水 平 巷 顶（底）的 观 测 示 意 图
在水平巷道或坡度较小的巷道中，选择 固定标高的观测基 线为了便于绘图，水平基线的标高最好取整数。
2）观测描绘巷道壁的地质情况
既不水平也不平行的观测基线示意图形成 观测、记录及描绘巷道壁上的地质情况，是井巷编录的关键步骤， 它们往往是同时进行的，并包括以下几个方面： 1）地质观测点的设置与描述 地质观测点应设在地质特征清楚，地质变化显著的地点， 如岩层分界面、断层面、褶曲轴部、煤层结构变化等部位。 对于岩层分界点，应逐层描述岩性；煤层点要详细观测煤层厚度、 煤层结构、煤岩类型及顶底板岩性特征；对于构造点应准确测定 其位置、产状，并记录有关特征。 在井下测量产状，有其特殊的方法：
倾斜煤巷的编录多用一定距离绘制煤层小柱状的方法。煤层小
柱状的煤岩分层从基线往上、往下测量厚度，记录有关数据，编
地质编录

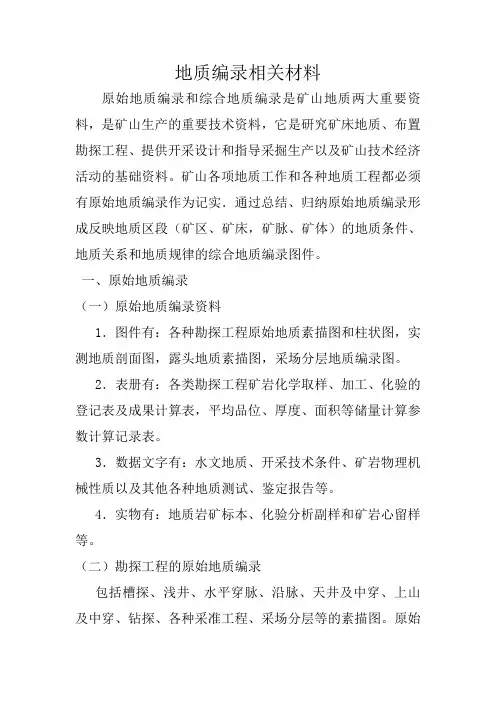

地质编录相关材料原始地质编录和综合地质编录是矿山地质两大重要资料，是矿山生产的重要技术资料，它是研究矿床地质、布置勘探工程、提供开采设计和指导采掘生产以及矿山技术经济活动的基础资料。
矿山各项地质工作和各种地质工程都必须有原始地质编录作为记实．通过总结、归纳原始地质编录形成反映地质区段（矿区、矿床，矿脉、矿体）的地质条件、地质关系和地质规律的综合地质编录图件。
一、原始地质编录（一）原始地质编录资料1．图件有：各种勘探工程原始地质素描图和柱状图，实测地质剖面图，露头地质素描图，采场分层地质编录图。
2．表册有：各类勘探工程矿岩化学取样、加工、化验的登记表及成果计算表，平均品位、厚度、面积等储量计算参数计算记录表。
3．数据文字有：水文地质、开采技术条件、矿岩物理机械性质以及其他各种地质测试、鉴定报告等。
4．实物有：地质岩矿标本、化验分析副样和矿岩心留样等。
（二）勘探工程的原始地质编录包括槽探、浅井、水平穿脉、沿脉、天井及中穿、上山及中穿、钻探、各种采准工程、采场分层等的素描图。
原始地质编录的方法和比例尺，图件和图式，描述内容参考第二章。
二、综合地质编录矿山综合地质编录是以原始地质编录资料为基础，编制的各种综合地质图．它需正确反映矿山揭露的地质现象，正确反映地质条件（地质体、地质构造、矿体、...）的空间关系。
以满足矿山生产探矿和开采设计的需要，作为储量计算、贫化损失计算、编制采掘计划的基础资料和作为开展地质科学研究的基础资料．（一）矿山应具备的综合地质计件1．矿区地形地质图（比例尺1：5000—1：10000）;2．矿床（体）地形地质图（比例尺1：1000—1：2000）; 3．勘探线地质部面图（比例尺1：500—1：2000），; 4．矿脉（体）垂直纵投影图或水平投影图（比例尺1‘500-1‘2000）;5．中段（露采阶段）平面地质图（比例尺1：200—1：1000）; 6．样品分布及矿体圈定图（比例尺1：200—1：500）; 7．开采矿块地质图（局部中段坑道地质平面图、天井剖面图、中穿地质平面图、矿块矿体投影图（比例尺1：200）; 8．储量计算图（比例尺1：200—l，1000）;9．矿区水文地质图（比例尺1：000—1：2000）坑道水文地质图（比例尺1：500-1：1000）;10．专项图件（如矿体顶底板等高线、炮孔取样、坑内外对照图等）和专题研究图。
矿井各类地质报告编制需收集资料明细
矿井各类地质报告编制需收集资料明细一、图件：1、煤矿最新版航测地形地质图，标清建（构）筑物、公路、铁路及四邻关系。
2、采掘工程平面图（标明钻孔及见煤点煤层厚度、各类保护煤柱，采掘进度填绘到开始编制报告时间）。
3、井上下对照图（标注全部小（古）窑井筒、矿界范围、批采煤层与采空位置等）。
4、煤矿地层综合柱状图。
5、矿井全部钻孔柱状图、煤岩层对比图、矿井物探成果、煤矿采掘揭露及井下地质探测资料。
6、可采煤层底板等高线及资源/储量估算图。
7、煤矿地质剖面图。
8、矿井瓦斯地质图。
9、煤矿综合水文地质图（标注各煤层积水区块、积水量）。
10、矿井充水性图（标注小（古）窑及其它矿井采掘情况）。
11、主要井巷地质素描图（包括井筒、大巷、石门等）。
12、构造纲要图。
13、其它必要图件。
二、附表：1、最新可采煤、岩层、煤质特征化验成果、煤层顶底板力学测试成果表及有益矿产化验成果表。
2、近五年煤层、瓦斯、CO2、煤尘、煤层自燃及发火期鉴定成果表。
3、近五年矿井涌水量、排水量、主排水系统能力台帐及核定表。
4、地质、瓦斯、水文资料，包括主要积水区位置，突水资料，不同阶段的水质化验资料。
5、矿井水、火、瓦斯、煤尘、顶板、冲击地压、承压水等安全隐患防治措施。
6、矿井近五年地测预报台帐、总结。
7、小（古）窑情况调查台账。
8、其它必要台账。
三、附件1、最近一次的煤矿地质报告及批复文件。
2、瓦斯地质图说明书及批复文件。
3、矿井水文地质类型划分报告及批复文件。
4、最近一次的地质及水文地质补勘报告及批复文件。
5、煤层带压的矿井，提供煤层带压开采危险性评价报告及批复文件。
6、最近一次的煤矿地质类型划分报告及批复文件。
7、防治水分区论证报告批复。
8、积水积气及火区调查报告。
9、当年的矿井排水系统联合试验报告。
10、新编报告有效期内的生产接替规划及防治水规划。
11、其它相关报告。
矿区综合地质编录（含多种图件编制），一篇搞定！
矿区综合地质编录（含多种图件编制），一篇搞定！矿区综合地质编录(含多种图件编制)1、勘探剖面图类最基本的两种勘探剖面图件：勘探线剖面图与中段（或水平断面）地质平面图。
实际勘探剖面图编制：与设计勘探剖面图的编制方法基本相同，其区别仅在于前者的勘探工程是实际完成的、数量较多；后者是设计的、数量往往较少；其编制的目的和作用不同。
将原设计剖面上设计工程施工所获得的原始编录资料正确反映在勘探剖面上；根据各相邻工程所揭露的地质构造现象和矿化取样资料，经过合乎地质规律的综合分析与对比研究，再将所有地质构造和矿体界线点对应连接与合理推断，从而编制出相应的勘探剖面图。
纵剖面图编制：除了勘探线剖面（或称横剖面）图和水平断面图两种勘探剖面图外，时常还编制沿矿体总体走向，在矿体上盘一定位置的铅垂剖面图，称为纵剖面图（也可用矿体纵投影图代替），用以反映矿体走向上的总体边界形态、产状变化情况及其地质构造特点。
纵剖面图编制依据：矿区地形地质图和在该纵剖面线上及其附近的勘探工程的原始编录资料。
其具体编制，总体上类同于勘探线剖面图的编制方法和步骤，只是应注意改变了的作图方位。
在生产勘探过程中，以采矿块段或采场为单元，将提供的反映该块段或采场矿体细部特征的各二个以上横剖面图、水平地质平面图和一个纵剖面图（或纵投影图），合称为“三面图”，是采矿设计与生产管理的基本资料依据。
1.1勘探剖面图件编制的基本内容：1)控制性测量内容：包括坐标线、网，控制点及地质测点、地形地物等。
2)地质构造内容：地层、岩性、岩体、岩相界线、各类构造线及其产状；矿体、夹石，矿石类型、品级边界及其分布等。
3)勘探工作及工程类：包括勘探线、基线、探（采）矿工程、取样工程位置、编号及测试结果等。
4)其它规定内容：如图例、比例尺、责任表等。
1.2 勘探剖面图的编制1) 编制的目的及基础编制目的：为了根据所确定的勘探工作任务，沿勘探线剖面正确地设计勘探工程。
编制依据资料：矿区大比例尺地形地质图；反映勘探线位置从地表到深部地质构造的已有探矿取样工程及物化探成果的编录资料；或已有的相邻勘探线剖面图、中段地质平面图等。
地质编录
一矿井地质编录概述二井巷工程地质编录三穿层井巷地质编录四顺层井巷地质编录五原始地质资料整理矿井地质编录一矿井地质编录概述矿井地质编录分为矿井原始地质编录和矿井综合地质编录。
在煤矿建井和生产过程中随着井巷工程的不断揭露和矿井勘探，矿井地质工作者能够观测和描述煤系地层中许多地地质现象，利用文字和图表把这些原始地质现象真实地、全面地、系统地记录下来的工作，叫做矿井原始地质编录。
它是矿井日常地质工作的主要内容之一，也是开展矿井地质研究工作的基础。
配合矿井地质条件的研究，编制与井田煤层赋存的情况有关的各种综合图鉴、各种地质说明书，服务于矿井开拓和煤炭开采的工作，叫做矿井综合地质编录。
一、矿井地质编录的要求（1）经常、及时。
及时收集井巷原始地质资料，了解井下地质情况。
重点是及时发现地质结构变动和岩性变化，查明巷道通过处的结构性质、规模，保证巷道沿着预定的层位和方向开挖，有效地指导生产。
（2）真实、准确、全面。
井巷原始地质资料要求真实、可靠、齐全完整，客观反映井下地质情况，避免因对井下原始地质现象描述有误而造成错误的判断。
（3）认真详细。
限于井下观察空间和观测条件，要认真地观察和记录地质变化，注意去伪存真，不可粗心大意。
（4）系统统一。
地层划分标准统一，岩石命名原则和描述内容统一，图例、比例尺和图表格式统一，地质勘探工程和采掘工程的名称和编号统一，图幅和坐标统一，编录方法和要求统一。
（5）重点突出。
原则上要对所有井筒、巷道和回踩工作面进行地质编录，但是对地质条件简单、变化不大的地段可以进行一般的观测编录，而对影响煤矿建设与生产的主要地质问题，如对井下有异常地质变化的地段和重要巷道，必须进行详细的观测编录。
（6）宏观观测与围观观测相结合。
宏观观测是指在井下现场借助矿灯用肉眼对煤、岩层和地质构造形态特征的观测和描述；微观观测是指对煤、岩层的室内鉴定与描述。
矿井地质观测要把宏观与微观、现场观测和室内观测结合起来。
二井巷工程地质编录一、井巷工程地质编录方式井巷工程地质编录是矿井地质日常工作的主要内容之一。
原始地质编录规定
原始地质编录规定一、原始地质编录工作的基本内容(一)原始地质编录是观察研究井巷工程、钻探工程所揭露地质现象的现场记录和观察研究手段的记录。
记录由原始编录人员选用适当的记录手段(如数字、文字、图象、图件等)进行。
(二)原始地质编录工作包括现场编录和内业整理两个方面。
现场编录前，要做好一切准备工作，及时收集有关地质资料，初步了解地质情况。
现场编录时，要认真观察研究地质现象，做好素描，采集标本、样品，测量地质体的位置、产状、形态等数据，并以适当的记录手段和方法进行编录。
内业整理是根据各种测量成果和对标本、样品的鉴定、测试成果对现场编录进行修正、补充和归纳、整理，编制必要的图表，并按规定格式整饰。
二、原始地质编录工作的基本要求(一)原始地质编录必须真实、客观。
对地质现象要认真、细致、全面地察研究，联系认识，准确判断和记录。
编录中应明确区别开实际观察资料与推断解释资料。
(二)原始地质编录应随工作进展逐日或随施工进展及时进行。
(三)原始地质编录的图、表、文字说明必须互相吻合一致，整洁美观、字迹规整，字体规范。
(四)原始地质编录要有各种必要的符合质量要求的测量、绘图工具和量具。
编录中必须采用《中华人民共和国法定计量单位》规定的计量单位名称和符号。
数值要反映其精确程度，写出全部有效数位。
(五)原始地质编录要使用规定采用的记录设备和材料。
记录文字及绘图应使用2H绘图铅笔。
(六)原始地质编录应采用本规定的方法和表格（表式见附录）。
所使用的术语和代号，编码应符合有关规定。
图例与公司统一图例一致，可增补。
(七)原始地质编录文字说明应简明扼要、重点突出、用语准确、层次分明。
三、代号及编号方法(一)工程，各种标本和样品的代号见表1(代号除注明者外，均为大写汉语拼音字母)。
表1注：(1) b、g为小写英文字母(二)编号方法1、钻探工程编号由矿区代号、工程代号、勘探线号及勘探线上该类工程顺序号顺次连接而成。
勘探线号一般沿用原勘查阶段的系统编号(可在此基础上加密敷设)，工程顺序为二位数字。
10 矿井原始地质编录及地质图件 地质报告的编制
10.1 矿井 原始 地质 编录
23
10 矿井原始地质编录及地 质图件、地质报告的编制
10.1.3 矿井原始地质编录方法
10.1.3.1 井巷原始地质编录的步骤与方法 1.熟悉巷道预想地质剖面或邻近勘探线剖面图 下井编录前，要熟悉巷道预想地质剖面、邻近巷道的 分布及其地质变化情况，做到心中有数。 2.确定编录壁及编录高度 与勘探线一致的巷道，编录壁应与勘探线剖面图对 应，统一看图方向，以便利用巷道编录资料修改、 补充勘探线剖面图。平巷一般编录煤、岩层倾斜的 上壁。采准巷道编录紧靠它所服务的采区和回采工 作面的一壁。巷道编录高度一般是上到棚牙口，下 至轨道面，拱形或大断面巷道编录高度由各矿具体 规定。
2）地质界线的实测方法 （3）实测小柱状控制地质界面法
10.1 矿井 原始 地质 编录
3
10 矿井原始地质编录及地 质图件、地质报告的编制
1.原始地质编录
10.1 矿井 原始 地质 编录
原始地质编录是观察研究地质现象的现场记录和观 察研究手段的记录。原始地质编录包括现场编录 和整理两部分。 现场编录指在野外现场，编录人员用适当的信息记 录手段，保留下来的宏观和微观地质现象的记录。 整理是指在室内编录人员根据野外测量结果和采集 到的标本、样品的鉴定及测试数据，对现场编录 的内容进行修正、补充、制图、制表、整饰和归 档的过程。
1) 煤层平巷地质编录 （2）平巷一壁剖面图式编录（了解）
10.1 矿井 原始 地质 编录
（3）平巷断面图式编录 测绘巷道横断面图
21
10 矿井原始地质编录及地 质图件、地质报告的编制
10.1 矿井 原始 地质 编录
回采工作面原始地质编录 1.回采工作面地质编录的基本任务 查明采煤工作面内的地质变化及其发展趋势，指导回采工作的正 常进行，测量煤层厚度、采高和浮煤厚度，计算工作面损失率， 监督煤炭资源是否充分采出；探测厚煤层的剩余厚度，为厚煤层 的合理分层开采提供依据。方式有2种。 1)采面观测点式编录 对于地质条件简单的一次采全厚的工作面，只需要隔一段时间检 查一次工作面，在工作面上均匀布臵几个观测点，测量煤厚、 采高、浮煤厚、丢顶底煤厚和产状，并将观测结果填绘在回采 工作面平面图上。 2）采面剖面图式编录 对于地质条件比较复杂的一次采全厚工作面，除了增加工作面的 检查次数外，在通地质变化时，还应编录沿工作面壁的剖面图， 对于煤厚较大，且有一定变化的分层回采工作面，要系统进行 探煤厚的工作，并及时编绘出探线剖面图和剩余煤厚等值线图。
矿山地质编录及主要图件
矿山地质编录及主要图件矿山地质编录及主要图件原始地质编录第一节原始地质编录概述一、原始地质编录的概念与内容地质人员到现场对各种探、采工程所揭露的矿体及各种地质现象进行仔细观察，并用图表和文字将矿体特征和各种地质现象如实素描和记录下来的整套工作，称之原始地质编录工作。
他是收集第一手资料的最基本的方法。
所收集的资料是编制各种综合地质图件的基础，是进行综合研究的前提，也是评价矿床的重要依据。
原始地质编录具体包括坑探工程地质编录和钻孔地质编录（或称岩心编录），编录的主要内容如下：（1）素描图：用简易的皮尺、钢卷尺和罗盘等工具。
测绘各种以矿体为中心的地质现象，并将其画到坐标纸上，各种勘探工程的素描图见后述。
（2）文字描述：在野外记录薄上用规定的格式记录各种地质现象，如矿体产状、形状、厚度；矿石的物质组成及矿物共生组合、结构构造；矿体与围岩接触关系；围岩类型及其蚀变作用；地质构造及其控矿关系等。
一些特殊的标本，如化石、构造岩也要收集。
（3）照相：有条件的情况下，对一些特殊地质现象，如矿体与围岩接触带、各种矿化穿插关系和地质构造现象进行拍摄。
并附以简要文字说明。
几种常见的原始地质素描图，在原始地质编录中，采用地质素描图来收集资料是使用最广泛而且也是最基本的一种方法。
将各种探、采工程中所揭露的以矿体为中心的主要地质特征按照一定比例尺绘制而成的地质图件，称之为地质素描图。
如探槽素描图、浅井素描图、坑道素描图、钻孔柱状素描图等就是几种常见的原始地质素描图。
一般情况下，每个工程都要绘制一张素描图。
图上除详细表示以矿体为中心的各种地质现象外，还应有下列内容：矿区名称、工程名称及编号、工程方位及坐标、比例尺、样品及标本的位置与编号、样品分析结果表、工程平面位置图、图例、责任制表等等。
采矿工作者虽然一般不直接参加现场地质素描工作，但常需查阅和利用这些原始资料，如到现场了解矿床地质条件，核对综合地质资料的可靠性。
矿井地质编录(最新)
矿井地质编录矿井地质编录是指矿井地质人员在井下直接观测井巷工程所揭露的地质情况，并用文字和图表把这些原始地质材料真实、全面、系统地记录和描绘下来的工作。
矿井地质编录是取得原始地质资料的重要手段，是矿井地质的基础工作，也是常规矿井地质工作的主要内容之一。
矿井地质编录的基本要求是：第一，经常及时：及时收集井巷原始地质资料，了解井下地质情况；随时发现地质变化，以便于有效地指导生产。
第二，准确全面：井巷原始地质资料要求真实可靠、齐全完整、客观反映井下地质情况，避免因原始地质材料问题造成的错误判断。
第三，认真详细；限于井下观测空间和观测条件，要仔细认真地观察和记录地质变化，注意去伪存真，不可粗心大意。
第四，系统统一：统一地层划分标准，统一岩石命名原则和描述内容，统一图例、比例尺和图表格式，统一地质勘探工程和采掘工程的名称和编号，统一图幅和坐标，统一编录方法和要求。
第五，重点突出：原则上要对所有井筒、巷道和回采工作面进行地质编录，但对地质条件简单、地质变化不大的地段可进行一般观测编录，甚至只做一些定点观测；而对影响煤矿生产建设的主要地质间题，有异常地质变化的地段和重要巷道，进行详细的观测编录。
通过长期的生产实践，矿井地质人员总结出一套对付各种情况的不同编录方法，如：仅在观测点上实测煤层和构造而勿需连续测绘地质剖面的观测点式编录；连续测绘井巷一壁地质剖面的剖面图式编录；每隔适当距离测绘巷道掘进头地质断面的断面图式编录。
连续测绘巷顶水平切面地质情况的水平切面图式编录；以及连续测绘巷道多壁展开图的展开图式编录等。
在实际工作中，应根据地质条件的复杂程度、煤层的厚度和赋存状态、巷道与煤岩层的产状关系和生产的实际要求，合理选定井巷地质编录方式。
下面分述井巷地质编录的具体方法。
一、穿层巷道的地质编录穿层巷道包括竖井、暗井、平硐、石门和穿层斜井等。
这些巷道无论是铅直、倾斜或水平的，均系穿层掘凿，是研究煤系、煤层及其顶底板的主要巷道。
地质资料综合整理综合图件编制规定
地质资料综合整理、综合图件编制规定一、地质资料综合整理地质资料的综合整理是对野外地质观察、编录、取样等所取得的原始地质资料进行加工的过程，是用地质规范、术语、符号、图表等进行集中反映地质成果。
（一）、地质资料整理分类1、各种比例尺填图资料的整理对野外收集的第一手资料，应对岩性、构造、矿化点的描述等文字先核对，对有错误或不完善的地方修正、补充完，对地质点编号、产状等数字、以及所采样品的编号进行着墨，对信手剖面图、地质素描等资料进行整饰上墨；并把地质点投在实际材料图上，绘出该点和有地质内容的路线地质岩性、构造、产状以及矿化特征。
2、各类工程编录资料的整理钻孔、坑道、探井、探槽等工程编录资料整理，应根据中国地质调查局下发的《固体矿产勘查原始地质编录规程》为准。
3、地质资料的综合整理地质资料的综合整理是编制地质报告的基础，主要有三部分组成，一是编制综合图件：（1）、小比例尺的区域地质图，反映内容为区域性的地层、构造、岩浆岩、化探、矿床（点）等，所取得矿权范围；（2）、大比例尺的地形地质图（1： 1, 1： 50, 1： 20,1： 10 ）,反映的主要内容为矿区范围内的地层、构造、岩浆岩、矿体在地表的展布特征，大比例尺的化探成果等；（3）、地表取样平面图、中段取样平面图，目的是微观反映矿体的平面特征，根据所施工工程的取样分析成果对矿体进行圈联，圈出矿体在平面上的形态，主要内容有所施工工程，取样分析成果,矿体，不同的地质、构造界线等，并附取样分析成果表。
（4）、地质剖面图，目的是反映矿体的产状，纵向上的延伸情况，主要内容有地表的地质特征，矿体，所施工工程的位置，剖面上的取样分析成果等；（5）、矿体资源量估算图，目的是对矿体有多少资源作图估算，是对地质成果的综合反映，有垂直纵投影和水平投影两种；（6）、各类工程素描图、钻孔柱状图。
（二）、是编制各类表格1、工程测量坐标成果表2、各类样品分析化验、鉴定成果表3、资源量估算表（三）、是文字报告的编制（四）、资料的归档对野外所收集的原始资料，编制的图、表、文等分门别类进行清理，装袋，并附上目录，交到资料室。
矿井地质学第五章 地质编录
第五章 地质编录
第一节 原始地质编录的内容及要求 第二节 勘探工程地质编录 第三节 井巷工程地质编录 第四节 原始地质资料整理
第一节 原始地质编录的内容及要求
一、地质编录的内容
1.文字 2.图表资料 3.实物资料
第二节 勘探工程地质编录
4）岩层厚度的确定
M Lcos
M为岩（煤）层厚度； L为对应岩（煤）层钻探伪厚度（岩心孔段长度或钻孔所见该层厚度）； θ为岩心倾角。
（1）垂直钻孔中岩（煤）层厚度。 （2）垂直岩层走向钻孔中岩（煤）层厚度 （3）孔斜沿岩层倾向方向相反时。
第二节 勘探工程地质编录
第二节 勘探工程地质编录
二、钻探工程地质编录
钻探工程地质编录是指根据钻孔中取出的岩心、煤心等实 物资料和各种测量数据、测井资料，以及对钻孔中各种地质 现象的地质编录。岩心的地质编录主要包括： 1. 岩心的分层、鉴定和描述
长度、岩性、结构和构造特征、水文地质特性。
第二节 勘探工程地质编录
2. 换层深度的计算
换层深度是岩、煤分层底界面在钻孔中的深度。可根据岩 、煤心采取率，回次钻探深度及岩、煤心磨损与回次残留岩 心等情况计算而来。
第二节 勘探工程地质编录
5）孔斜的计算与投影
a. 进行钻孔测斜，计算钻孔的顶角 b. 计算钻孔的倾斜投影
6）钻孔简易水文地质数据观测与终孔工作
a. 观测含水层出水量 b. 含水层位置及厚度 c. 含水层的性质
第三节 井巷地质编录
记录和描绘井下原始地质资料的工作称为井巷工程地质编录。
一、井巷工程地质编录方式及其选定依据 二、井巷编录步骤与方法 三、竖井地质编录 四、石门地质编录 五、顺层井巷地质编录 六、回采工作面地质编录
地质基础编录
石门展开图
构造十分复杂,两 构造十分复杂 两 壁地质情况很不 一样的情况下,才 一样的情况下 才 选择展开图的编 录方式。 录方式。一般是 编录两壁一顶。 编录两壁一顶。 编录展开图,一定 编录展开图 一定 要认真查清构造 性质和产状,正确 性质和产状 正确 反映岩层层序。 反映岩层层序。
石门一壁展开图
矿井地质基础工作 一、矿井原始地质编录 二、地质编录操作规范 主讲： 主讲：张维峰
矿井原始地质编录 第一节 原始地质编的意义和要求 第二节 原始地质编录的主要内容 第三节 巷道地质编录的步骤与方法 第四节 矿井原始地质资料的整理
第一章 矿井原始地质编录
第一节 原始地质编录的意义和要求 在矿井采掘过程中，巷道不断揭露地质资料， 在矿井采掘过程中，巷道不断揭露地质资料，为 解决生产中的地质问题进行的一些井下钻探工程也揭 露出许多地质资料。 露出许多地质资料。矿井地质工作人员就要正确及时 地进行观测，用文字和图件把这些地质资料记载和描 地进行观测， 绘下来，作为研究矿井地质条件， 绘下来，作为研究矿井地质条件，解决地质问题的基 这些工作就是原始地质编录。 础。这些工作就是原始地质编录。 原始地质编录是矿井工作的基础工作， 原始地质编录是矿井工作的基础工作，是反映矿井 地质情况的第一手资料， 地质情况的第一手资料，它是否正确反映客观实际情 况，直接关系到对矿井地质问题的正确认识与否。另 直接关系到对矿井地质问题的正确认识与否。 由于矿井煤岩巷的支护等， 外，由于矿井煤岩巷的支护等，使巷道暴露面很快被 掩蔽，或被回采推进所破坏， 掩蔽，或被回采推进所破坏，如不及时正确地做好原 始地质编录，一失时机就难以弥补。 始地质编录，一失时机就难以弥补。
（二）、倾斜巷道地质编录 ）、倾斜巷道地质编录
矿山原始地质编录工作规定
云南驰宏锌锗股份有限公司矿山原始地质编录工作规定（试行）原始地质编录是矿山生和矿产资源勘查各阶段的基础性地质工作，是搜集地质信息和研究地质体各种特征的重要手段，是矿山进行综合地质研究的依据，是布置勘探工程和指导矿床开采的基础依据。
原始地质编录必须在现场认真及时进行，要客观、准确、全面收集岩矿地质信息和及时提交图件清晰、文字简练、图文统一的原始资料。
工作质量要求应按照《有色金属矿山生产技术规程》和DZ/T0033-2002《固体矿产勘查原始地质编录规定》的规定执行，结合公司矿山生产实际及资源勘查工作需要，补充制定本规定。
一、现场地质编录主要内容及要求1、坑道原始地质编录方法采用腰线平面填图法进行编录，石门、沿脉工程要求作腰线平面图，穿脉要求作平剖面填图，以左壁为主，在矿体构造复杂地段补充掌子面素描图；井筒作四壁展开素描图。
所有原始素描图比例尺为1：200，并在1：200素描图中同时加作1：500缩图，在缩图中要求测点字迹清楚。
2、地层岩石编录的主要内容(1)岩石的产状。
(2)岩石的颜色：以岩石的新鲜面颜色为准。
(3)结构：如隐晶质、自形晶、半自形晶粒状 (粗、中、细)等。
(4)构造：如致密块状、角砾状、鲕状的、豆状、流纹状、层状构造(厚层、中厚层、薄层)等等。
(5)岩石成分：组成矿物的种类、颜色及其性质，区分主要物质及次要物质，各种物质分布变化范围，胶结物的性质，变质程度。
(6)岩石的名称：大致定出岩石的组成物质及其含量，然后根据结构、构造的特征定出名称。
（7）接触面的产状要素。
（8）准确划定所揭露的地层层位。
(9)风化程度：性质，围岩蚀变、溶洞、形状、大小、其中的残存物的种类。
3、构造的编录内容(1)断层：、断层的位置、断层的产状要素及破碎带幅宽、角砾的成分、大小形状排列方向、胶结物等。
滑动面的颜色方向，断层上下盘岩石受构造影响后的变化情况，断层性质。
(2)节理：所有节理应有产状要素和分组。
(3)褶皱：褶皱种类、产状要素、倾没方向及岩性等。
地质编录
7.2.3
水平坑道地质编录
(一)穿脉地质编录 穿脉(CM)及石门 (SM)编录通常画两壁一 顶的素描图(图7-6)。
图7－6 穿脉素描法
7.2.3
水平坑道地质编录（续1）
1．展开方法 穿脉坑道素描图一般采用 压顶法(压平法)。展开时两壁向 外掀起，顶板下压，好像把坑 道压平似的(图7—7)。这种方法 表示的地质现象互相衔接，作 图和阅图均较方便，所以最常 用。
7.2.1
探槽地质编录
探槽工程(TC)的素描，通常绘一壁一底的展开图。若 两壁地质现象相差较大时，则应绘制两壁一底展开图。在 图纸上槽壁和槽底之间应留宽度不小于1cm的间隔，以便 于注记。 (一)探槽素描图的展开方法 1．坡度展开法：槽壁按地形坡度作图，槽底作水平投 影。此法能比较直观地反映探槽的坡度变化及地质体在槽 壁的产出情况，因而被普遍采用。 2．平行展开法：在素描图上，槽壁和槽底平行展开， 坡度角用数字和符号标注。这种方法适用于坡度较陡的探 槽。
7.2.1
探槽地质编录（续4）
图7 －3 探 槽 素 描 图
7.2.2
浅井地质编录
浅井工程(QJ)的素描一般是作四壁素描展开图。当地 质条件较简单时，也可只画相邻的两壁，甚至是一壁。浅 井地质编录应随工程施工的进展，每掘进1～2m后，及时 进行。 (一)浅井素描图的展开方法 1．四壁平行展开法：将浅井从工程起点处拆开，四壁 按逆日埘方向并排展开(图7—4)。如需绘底，井底素描图可 绘在第一壁的下方。 这种展开法，较直观且完整地表示浅井四壁的地质现 象及其相互关系，图面紧凑美观，素描及利用资料都比较 方便，因而被普遍采用(图7—5)。
7.2.4.1 岩(矿)芯编录（续2）
2．检查岩矿芯 从岩芯管取出岩矿芯时，岩芯管应斜放，且离地面不应 超过20cm，以防岩矿芯次序混乱。岩矿芯上沾有泥浆或其他 物质时，应在未装箱之前用水洗净。对于松软粉状岩矿芯， 取芯时要仔细操作，以保持原状，不可水洗，且应用牛皮纸 或塑料袋装好。 岩矿芯经整理后，按自上而下的顺序，从左至右排列放 入岩芯箱中。回次间用岩芯牌隔开，没有取得岩芯的回次， 2 也要填写岩芯牌和放置岩芯牌。 10 岩矿芯均须用油漆编号，其格式如 3 。分子的整数表 示提取岩芯的回次数，分母为该回次岩芯总块数，分子为岩 芯在总块数中自上而下的顺序号。 岩芯箱装满后，在箱旁写上矿区名称、钻孔编号、起止 孔深、起止岩芯编号及岩芯箱的顺序号。 岩矿芯经检查编号后，要对岩芯进行分层并描述。描述 内容有：岩(矿)石名称、颜色、结构构造、矿物成分、化石 、矿化特征、蚀变现象、接触关系、构造破碎情况及次生变 化等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回采工作面原始地质编录 1.回采工作面地质编录的基本任务
查明采煤工作面内的地质变化及其发展趋势，指导回采工作的正常进 行，测量煤层厚度、采高和浮煤厚度，计算工作面损失率，监督煤炭 资源是否充分采出；探测厚煤层的剩余厚度，为厚煤层的合理分层开 采提供依据。方式有2种。
1)采面观测点式编录 对于地质条件简单的一次采全厚的工作面，只需要隔一段时间检查
资源与环境学院18
1) 煤层平巷地质编录 （1）平巷观测点式编录 适用于结构简单、煤层稳定的地区。每间隔30-
50m，在构造或煤层厚度变化点上观测、记录煤 层厚度、产 状、结构及 顶底板岩性； 观测构造的 （2）平巷一壁剖面图式编录（了解） （3）平巷断面图式编录 测绘巷道横断面图
资源与环境学院12
2）石门地质编录 石门是垂直或接近垂直地层走向且水平或近于水平 的穿层巷道。 （1）石门展开图式编录 在构造非常复杂，煤层极不稳定，岩浆侵入煤层等 条件下，巷道两壁现象很不一致，为了反映地质 现象的真实面貌，需要编录巷道展开图，巷道展 开图的展开方式有以下4种：
资源与环境学院13
资源与环境学院21
10.1.2.3 井下钻探地质编录
1. 井下钻探主要是为了进一步查明生产矿井煤层、构造、水文地质情况
等进行的补充勘探。
1)地质编录的主要内容
包括准确地确定每个钻孔的位置、钻进方位、倾角、开孔岩层的层
位和产状；对岩心详细分层与描述，测量各分层距离孔口的距离，
换算分层厚度、层面与钻孔轴心的夹角，描述岩性、裂隙发育程
（1）石门展开图式编录
两壁——顶展开图： 巷顶下落，两壁向外展开成平面，所绘地质现象相 当于从巷顶外观察的结果。
资源与环境学院14
（1）石门展开图式编录
两壁——底展开图： 巷底保持不动，两壁向外展开成平面图。
资源与环境学院15
（1）石门展开图式编录
掘进头两壁展开图 巷道掘进头保持不动，两壁垂直巷底向外展开成平面。
3）地质构造 煤(岩)层产状，断层的分布和褶皱发育情况及其控制程度， 对回采的影响程度。
资源与环境学院10
（2）井筒柱状剖面图式编录 适用于地质条件简单或中等、岩层倾角平缓的地区。它是在垂 直地层走向的井筒直径两端，设置基准点和井筒边垂线，以此丈 量地质界面深度，绘制井筒柱状剖面图。
资源与环境学院11
(3)井筒水平切面图式编录 适用于地质条件简单岩层倾角较陡的地区。此种方式是当井筒 每掘一定深度编录一水平切面图，并根据各水平切面图编绘井筒 柱状剖面图。为了便于各水平切面图相互对应，在各个水平切面 图上要准确标注指北线和井筒柱状剖图的剖面线位置。
6.观测、记录和描绘巷壁地质现象 观测、记录和描绘巷壁地质现象，是井巷地质编录的关
键步骤，具体包括以下3个方面的内容。 1）地质观测点的选定和描述 2）地质界线的实测方法 （1）实测地质界面控制点法 （2）实测地质界面控制点与视倾角法 （3）实测小柱状控制地质界面法 3）巷道实测剖面草图和细部素描图的绘制
分别为N 45°E、N 45°W、S 45°E、S 45°W。在四个基准点上设置四条井筒
垂线，即内接正方柱的四条棱线，用来 测定地质界面深度。在各条线上读出同 一界面的深度，并记录下来，同时进行 岩性描述、采集标本，依次到井底并绘 出草图。
资源与环境学院9
（1）井筒展开图式编录 在编录的过程中，对岩(煤)层、断层的产状要素要进行测量。如果不 能用地质罗盘测量，可在井筒展开图上，用作图的方法求得。
1)竖井地质编录
（1）井筒展开图式编录 （2）井筒柱状剖面图式编录 （3）井底水平切面图式编录
2）石门地质编录
（1）石门展开图式编录 （2）石门一壁剖面图式编录
资源与环境学院8
（1）井筒展开图式编录 适用于地质条件复杂的地区。对于圆形 井筒，将其视为方形井筒来编录。其优 点是便于确定井筒素描方位，同时也可 以利用作图的方法求出岩(煤)层的产状 要素。 方法是：首先在圆形井口周围选定四个 基准点，使它们与井筒中心的连线方位
角仪量出视倾角，即可绘出地质界线。
资源与环境学院27
2）地质界线的实测方法 （3）实测小柱状控制地质界面法 适用于岩层产状稳定、倾角平缓，且层次较多的井巷。 每隔适当距离作一小柱状图，控制地质界面。
资源与环境学院28
3）巷道实测剖面草图和细部素描图的绘制 文字描述和数据记录
10.1 矿井 原始 地质 编录
一次工作面，在工作面上均匀布置几个观测点，测量煤厚、采高、 浮煤厚、丢顶底煤厚和产状，并将观测结果填绘在回采工作面平 面图上。 2）采面剖面图式编录 对于地质条件比较复杂的一次采全厚工作面，除了增加工作面的检 查次数外，在通地质变化时，还应编录沿工作面壁的剖面图，对 于煤厚较大，且有一定变化的分层回采工作面，要系统进行探煤 厚的工作，并及时编绘出探线剖面图和剩余煤厚等值线图。
5.在编录巷壁上挂观测基线 观测基线是编录过程中在井壁上挂的一条基准线，用它来控制巷 道起伏、地质界线的位置和形态，是编录巷道剖面图的基础。 为此，基线的起点与终点应与测量点取得联系，以便校核基线 的距离和高程；基线的各种数据(距巷顶和巷底的距离、方向和 坡角等)，应记录清楚，并绘出草图。
资源与环境学院24
资源与环境学院29
10.1.3.2 矿井数码影像编录 1.巷道地质摄像(影)编录系统的组成 摄录机、照明灯、图像处理系统
资源与环境学院30
2.井下编录步骤与方法 (1)点编录
将三脚架固定到l～1.5m高度，距摄录目标l～2m处。照 明灯距摄录目标0.5～lm。摄录点应以工程导线测量点 为基点，延伸处用钢尺丈量。每一编录点应采用不同倍 数摄录并且同一倍数摄录时间不少于10s。对构造要素、 岩性等情况要进行录音描述。
资源与环境学院23
3. 对编录巷道进行全面概括观察 到达编录巷道，不要急于描述和绘图。应先对编录巷道全面巡视 一遍，了解测量点位置，查明巷道揭露的地质现象。观察不仅 限于编录的那一壁，而应全面地观察两壁及巷顶。
4.标定编录起点位置 利用测量点或已知巷道标定编录起点位置，丈量并记录起点距测 量观点或已知巷道的距离和方向。
资源与环境学院3
原始地质编录的内容
1.文字资料： 包括坑探工程、井巷工程中地质现象的记录，钻孔、井巷煤、岩芯(层)的 描述，岩石薄片和煤薄片、光片及化石鉴定的文字报告，野外及其它所 有第一性地质资料和数据的描述记录。
2.图表资料 原始地质编录图件主要包括各种素描图，如天然露头和各种坑探工程、井 巷工程的地质素描图、实测地质剖面图、钻孔柱状图以及其它照片、素 描材料等。原始地质编录表格主要包括各种坑探工程原始记录表、钻探 工程原始记录表、岩芯鉴定表、采样登记表、样品测试分析化验成果表 及其它记录原始地质资料和原始地质数据的表格、卡片等。
10.1.3.1 井巷原始地质编录的步骤与方法 1.熟悉巷道预想地质剖面或邻近勘探线剖面图
下井编录前，要熟悉巷道预想地质剖面、邻近巷道的分 布及其地质变化情况，做到心中有数。 2.确定编录壁及编录高度 与勘探线一致的巷道，编录壁应与勘探线剖面图对应， 统一看图方向，以便利用巷道编录资料修改、补充勘探 线剖面图。平巷一般编录煤、岩层倾斜的上壁。采准巷 道编录紧靠它所服务的采区和回采工作面的一壁。巷道 编录高度一般是上到棚牙口，下至轨道面，拱形或大断 面巷道编录高度由各矿具体规定。
(2)连续编录 分为全巷道连续图像摄录和抽点图像摄录，工怍方法与 传统的地质连续描述相同。摄录前要架挂好标尺，摄录 时间、距离保持一致。
3. 地质影像资料的处理
资源与环境学院31
10.1.4 矿井原始地质资料整理 程序、内容和要求 1.检查、补充和誊清地质记录
包括对原始记录的检查与核实，标本的补充鉴定与描述， 厚度、高程、距离、产状要素的改正与换算，誊清原始 地质记录。
系和变化规律的各种综合地质图件，以及各类地质说 明书、地质报告、地质总结和地质预报等。综合地质 资料是矿井技术管理不可缺少的技术基础资料。
资源与环境学院6
10.1.2 矿井原始地质编录类型 ➢ 井巷原始地质编录 ➢ 回采工作面原始地质编录 ➢ 井下钻探地质编录
资源与环境学院7
井巷原始地质编录
1.穿层巷道地质编录
资源与环境学院25
2）地质界线的实测方法 （1）实测地质界面控制点法
适用于岩层起伏较大的井巷。 实测2个以上的控制点，每个点均需测出距基线起点的距离和距基
线的垂距。选在与巷顶、底和基线的交点。
资源与环境学院26
2）地质界线的实测方法 （2）实测地质界面控制点与视倾角法 适用于岩层倾角大且产状与厚度稳定的井巷。 每个地质界面只测地质界面与基线的交点，用罗盘或测
2.清绘原始地质图件 野外或井下实测的草图，经检查核实后，应按规定格式 清绘成图，注记正式测量成果，但不准随意更改草图。 经清绘的各种地质图件，应分门别类或按采区、煤层装 订成册，并附平而位置图。
资源与环境学院32
3.建立原始地质资料档案 将大量繁杂的原始地质资料按采区和种类两条线索归类 整理，建立地质资料档案和原始地质资料分类统计档 案。
4. 建立地质数据库 数字地质报告编制系统是专为提交数字化的钻探地质勘 探报告而开发的专业软件系统，由数据库系统、剖面 图系统、平面图系统等组成。
资源与环境学院33
10.2 地质说明书的编制 矿井 地质说明书 开拓区 地质说明书 采区 地质说明书 掘进 地质说明书 “三书” 回采 地质说明书
资源与环境学院34
度、钻孔涌水及漏水情况等；及时分析地质构造、填绘钻探成果
表，绘制钻孔柱状草图。
2）井下施工的钻孔应按照统一的规格绘制正式的钻孔柱状图
岩性特征要用统一规定的符号将内容描述清楚，并对简易水文资料
作必要的记载。填写地质钻孔成果卡片和成果台账，建立资料档
案。
资源与环境学院22
