PCB元件库封装编辑汇编

合集下载

PCB封装库制作

PCB封装库制作

1、首先,以自己学号命名文件夹,并新建PCB封装库文件,将其保存在文件夹内。

操作:file/new/library/PCB library以学号为名称保存该封装库。

2、右键/options/library options查看库文件属性。

库文件属性和PCB文件属性界面一致,这里强调设置移动对象步长设置。

目标对象包括:鼠标,焊盘,过孔,线等。

双击grids,弹出下列对话框双击红色部分,进入详细的步长参数设置。

双击后弹出:PCB库文件参数设置和PCB文件参数设置一样的。

3、PCB库文件工具栏,PCB文件工具栏的简化版本。

a、PCB库文件菜单栏:包含系统所有的操作命令b、PCB库文件标准工具栏:PCB库文件的常规快捷操作c、放置目标工具栏::放置电器类的图件,焊盘,过孔;非电器类图件:线,圆弧,圆,长方形等。

注意,对于非电器类图件是否具有电气属性主要看它放到那个层面上去,比如说线,你将它放到信号层(top 或bottom),它就具有电气属性,放到丝印层则没有电气属性。

d、导航工具栏:包含工程当前位置,AD官方主页信息4、进入库元件编辑状态右下角找到PCB,点击后找到PCB library,进入PCB库元件编辑状态。

5、PCB编辑界面红色1:通过输入库元件名称来检索封装库中是否存在该元件。

默认值为*,即检索封装库中所有元件。

红色2:列出检索中元件,若检索处为*,择显示该库中的所有封装元件。

红色3:白色部分对应封装元件的管脚名称,黑色部分为封装显示。

6、双击PCBCOMPONENT_1 弹出对话框后,修改元件名称7:我们打开AD8072_8073.pdf,第十二页显示其DIP的封装名称为N-8通过观察该图,我们了解到:该封装有8个通孔类焊盘,红色1表示该封装上表面的长和宽430mil*280mil,红色2表示焊盘的纵向距离为300mil,红色3表示焊盘的横向距离为100mil,红色4表示管脚的直径最大值为为22mil,红色5表示管脚与芯片焊盘引出处链接部分的直径最大值为为70mil。

制作PCB元件封装库

制作PCB元件封装库
图9—11 新建的集成库文件
第13页,共20页。
▪ 3、在My integrated Library.Libpkg集成库文件包中添 加元器件的各种信息
▪ 先执行菜单命令Project→ Add to Project,添加元器件的原理图符
号。
▪ 其次再执行菜单命令Project→ Add to Project,添加元器件的PCB图
制作PCB元件封装库
第1页,共20页。
一、新建PCB库文件
▪ 1、执行菜单命令File → New → PCB Library,执行该命令后,系统在Project工程面 板中的PCB Libraries 中新建一个PCB库文件pcblib1.pcblib。
▪ 2、保存并更名该PCB库文件并进入PCB图库文件的编辑环境。如图9—1所示。
表面粘贴封装
图9—3 元器件封装外形的对话框
第5页,共20页。
▪ 3、设置元器件焊盘尺寸
▪ 单击Next按钮,即可弹出9—4所示的设置元器件焊盘尺寸的对话框。根据 AD9059BRS的技术说明书上的介绍,设置AD9059BRS的焊盘尺寸为:长60mil, 宽15mil。只需在对话框的相应标注上单击即可对焊盘尺寸进行编辑。
符号。如图9—12所示。
图9—12 添加了元器件的原理图符号和封装形式的集成库文件包
第14页,共20页。
▪ 4、建立My integrated Library.Intlib的集成库文件
▪ 在Project面板中双击元器件的原理图cyschlib1.schlib,打开原理图
库文件面板SCH Library,如图9—13所示。
第16页,共20页。
▪ 在Add New Model对话框中,单OK按钮,弹出如图9—15所示 的PCB模式选择对话框PCB Model。

PCB元器件封装建库规范范本

PCB元器件封装建库规范范本

XXXXXXXXXXXXX质量管理体系文件编号:CZ-DP-7.3-03PCB元器件封装建库规范第 A 版受控状态:发放号:2006-11-13发布 2006-11-13实施XXXXXXXXXXX发布1 编写目的制定本规范的目的在于统一元器件PCB库的名称以及建库规则,以便于元器件库的维护与管理。

2 适用范围本规范的适用条件是采用焊接方式固定在电路板上的优选元器件,以CADENCE ALLEGRO作为PCB建库平台。

3 专用元器件库3.1 PCB工艺边导电条3.2 单板贴片光学定位(Mark)点3.3 单板安装定位孔4 封装焊盘建库规范4.1 焊盘命名规则4.1.1器件表贴矩型焊盘:SMD[Length]_[Width],如下图所示。

通常用在SOP/SOJ/ QFP/ PLCC等表贴器件中。

如:SMD32_304.1.2器件表贴方型焊盘:SMD [Width]SQ,如下图所示。

如:SMD32SQ4.1.3器件表贴圆型焊盘:ball[D],如下图所示。

通常用在BGA封装中。

如:ball204.1.4器件圆形通孔方型焊盘:PAD[D_out]SQ[d_inn] D/U ; D代表金属化过孔, U 代表非金属化过孔。

如:PAD45SQ20D,指金属化过孔。

PAD45SQ20U,指非金属化过孔。

4.1.5器件圆形通孔圆型焊盘:PAD[D_out]CIR[d_inn]D/U ; D代表非金属化过孔, U 代表非金属化过孔。

如:PAD45CIR20D,指金属化过孔。

PAD45CIR20U,指非金属化过孔。

4.1.6散热焊盘一般命名与PAD命名相同,以便查找。

如PAD45CIR20D4.1.7过孔:via[d_dirll]_[description],description可以是下述描述:GEN:普通过孔;命名规则:via*_bga 其中*代表过孔直径Via05_BGA:0.5mm BGA的专用过孔;Via08_BGA:0.8mm BGA的专用过孔;Via10_BGA:1.0mm BGA的专用过孔;Via127_BGA:1.27 mm BGA的专用过孔;[Lm]_[Ln]命名:埋/盲孔,Lm/Ln指从第m层到第n层的盲孔,n > m。

PCB元件库封装编辑

PCB元件库封装编辑
1元件封装库编辑器
1.1 启动元件封装库编辑器 1.2 元件封装库编辑器
2 手工创建新的元件封装
3 使用向导创建元件封装 4 元件封装的管理 4.1 浏览元件封装 4.2 添加元件封装 4.3 删除元件封装 4.4 放置元件封装 4.5 编辑元件封装的引脚焊盘
1元件封装库编辑器
1.1 启动元件封装库编辑器 ① 执行菜单命令File|New,系统弹出新建文 件对话框。 ② 在新建文件对话框中,选择PCB Library Document(PCB库文件)图标,单击 OK按钮。 ③ 在工作窗口中,用鼠标左键双击该元件 库文件图标,就可进入元件封装编辑器 的工作界面,如图1 所示。
图7 元件封装生成向导
② 单击Next按钮,弹出如图8所示的元件封装样式列表框。选择 DIP封装类型。
图8 元件封装样式列表框
③ 单击Next按钮,弹出如图9所示的设置焊盘尺寸的对 话框。对需要修改的数值,在数值上单击鼠标左键, 然后输入数值即可。这里将焊盘直径该为50mil,通孔 直径该为32mil。
4.3 删除元件封装 如果想从元件封装库中删除某个元件,可以先在元 件列表框中选取该元件,然后单击Remove按钮,在弹出 的确认框中,单击Yes按钮,就会将该元件从库中删除。 4.4 放置元件封装 打开要放置元件的PCB文件,然后切换到元件封装 库文件界面,在PCB元件浏览管理器的元件列表框中选取 要放置的元件,单击Place按钮即可。 如果在放置之前,没有打开任何一个PCB 文件,系 统会自动建立一个PCB文件,并打开它以放置元件封装。
1.2 元件封装库编辑器 从图1可以看出,刚打开的元件封装库 文件的工作窗口呈现出一个十字线(在不执 行任何放大、缩小屏幕操作的情况下),十 字线的中心即是坐标原点,通常在坐标原点 附近进行元件封装的编辑。

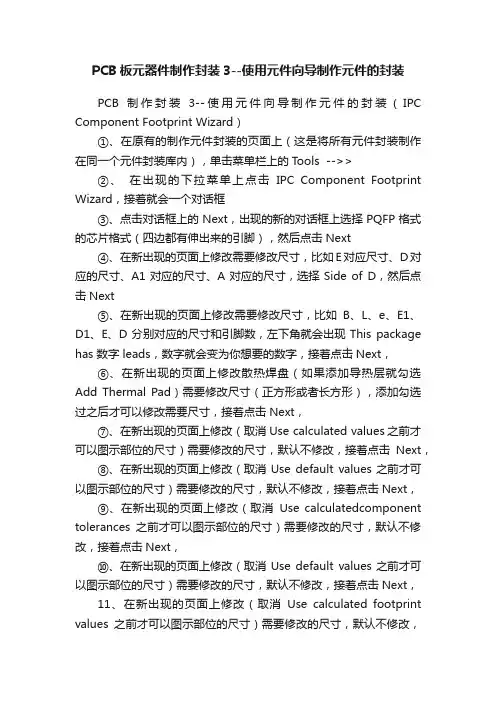

PCB板元器件制作封装3--使用元件向导制作元件的封装

PCB板元器件制作封装3--使用元件向导制作元件的封装

PCB板元器件制作封装3--使用元件向导制作元件的封装PCB制作封装3--使用元件向导制作元件的封装(IPC Component Footprint Wizard)①、在原有的制作元件封装的页面上(这是将所有元件封装制作在同一个元件封装库内),单击菜单栏上的Tools -->>②、在出现的下拉菜单上点击IPC Component Footprint Wizard,接着就会一个对话框③、点击对话框上的Next,出现的新的对话框上选择PQFP格式的芯片格式(四边都有伸出来的引脚),然后点击Next④、在新出现的页面上修改需要修改尺寸,比如E对应尺寸、D对应的尺寸、A1对应的尺寸、A对应的尺寸,选择Side of D,然后点击Next⑤、在新出现的页面上修改需要修改尺寸,比如B、L、e、E1、D1、E、D分别对应的尺寸和引脚数,左下角就会出现This package has 数字 leads,数字就会变为你想要的数字,接着点击Next,⑥、在新出现的页面上修改散热焊盘(如果添加导热层就勾选Add Thermal Pad)需要修改尺寸(正方形或者长方形),添加勾选过之后才可以修改需要尺寸,接着点击Next,⑦、在新出现的页面上修改(取消Use calculated values之前才可以图示部位的尺寸)需要修改的尺寸,默认不修改,接着点击Next,⑧、在新出现的页面上修改(取消Use default values之前才可以图示部位的尺寸)需要修改的尺寸,默认不修改,接着点击Next,⑨、在新出现的页面上修改(取消Use calculatedcomponent tolerances之前才可以图示部位的尺寸)需要修改的尺寸,默认不修改,接着点击Next,⑩、在新出现的页面上修改(取消Use default values之前才可以图示部位的尺寸)需要修改的尺寸,默认不修改,接着点击Next,11、在新出现的页面上修改(取消Use calculated footprint values之前才可以图示部位的尺寸)需要修改的尺寸,默认不修改,焊盘的形状默认选择为Rounded(也可以选择为方形的),接着点击Next,12、在新出现的页面上修改(取消Use calculated silkscreen dimensions之前才可以图示部位的尺寸)需要修改的尺寸,默认不修改,Silkscreen Line Width默认为0.2mm(四周边框丝印的宽度可以修改为0.1mm)接着点击Next,13、在新出现的页面上修改(取消之前的勾选向才可以修改图示部位的尺寸)需要修改的尺寸,默认不修改,接着点击Next,14、在新出现的页面取消use suggested values勾选,修改name后名字以及描述Description后面方框内的文字(也可以不改),接着点击Next,15、勾选Current PCBLib File就是默认在当前元件库里面(也可以建在其他里面),接着点击Next,最后点击Finish完成。

PCB电路板PPCB元件封装和库制作图文详解

PCB电路板PPCB元件封装和库制作图文详解

PCB电路板PPCB元件封装和库制作图文详解PowerPCB元件封装制作图文详解!新手一定要看!PowerPCB元件封装制作图文详解!***************************************************我们习惯上将设计工作分为三大阶段,指的是前期准备阶段、中间的设计阶段以及后期设计检查与数据输出阶段。

前期准备阶段的最重要的任务之一就是制作元件,制作元件需要比较专业的知识,我们会在下一部教程中专门介绍。

但是学会了做元件只是第一步,因为元件做好后还必须保存起来,保存的场所就是我们现在要讨论的元件库,而且在PowerPCB中只有将元件存放到元件库中之后,才能调出使用。

因此做元件与建元件库操作是密不可分的,有时还习惯将两个操作合而为一,统称为建库。

建库过程中的重要工作之一就是对元件库的管理,可以想像一个功能强大的元件库,至少要能满足设计者的下列几方面的要求:必须能够随意新建元件库、具有较强的检索功能、可以对库中的内容进行各种编辑操作、可以将元件库中的内容导入或者是导出等等。

下面我们将分几小节对PowerPCB元件库的各种管理功能进行详细讨论。

一,PowerPCB元件库基本结构1.元件库结构在深入讨论之前,有必要先熟悉PowerPCB的元件库结构,在下述图9-1已经打开的元件库管理窗口下,我们可以清晰地看到四个图标,它们分别代表PowerPCB的四个库,这是PowerPCB元件库的的一个重要特点。

换句话说,每当新建一个元件库时,其实都有四个子库与之对应。

有关各个库的含义请仔细阅读图9-1说明部分。

图9-1各元件库功能说明例如我们新建了一个名为FTL的库后,在Padspwr的Lib目录下就会同时出现四个名称相同但后缀名各异的元件库,如图9-2分别为:FTL.pt4:PartType元件类型库FTL.pd4:PartDecal元件封装库FTL.ld4:CAE逻辑封装库FTL.ln4:Line线库这是Padspwr的Lib目录下的所有元件库的列表,在这里可以找到所有元件库,包括系统自带的与客户新建的库。

PCB封装库制作分解

PCB封装库制作分解

1、首先,以自己学号命名文件夹,并新建PCB封装库文件,将其保存在文件夹内。

操作:file/new/library/PCB library以学号为名称保存该封装库。

2、右键/options/library options查看库文件属性。

库文件属性和PCB文件属性界面一致,这里强调设置移动对象步长设置。

目标对象包括:鼠标,焊盘,过孔,线等。

双击grids,弹出下列对话框双击红色部分,进入详细的步长参数设置。

双击后弹出:PCB库文件参数设置和PCB文件参数设置一样的。

3、PCB库文件工具栏,PCB文件工具栏的简化版本。

a、PCB库文件菜单栏:包含系统所有的操作命令b、PCB库文件标准工具栏:PCB库文件的常规快捷操作c、放置目标工具栏::放置电器类的图件,焊盘,过孔;非电器类图件:线,圆弧,圆,长方形等。

注意,对于非电器类图件是否具有电气属性主要看它放到那个层面上去,比如说线,你将它放到信号层(top 或bottom),它就具有电气属性,放到丝印层则没有电气属性。

d、导航工具栏:包含工程当前位置,AD官方主页信息4、进入库元件编辑状态右下角找到PCB,点击后找到PCB library,进入PCB库元件编辑状态。

5、PCB编辑界面红色1:通过输入库元件名称来检索封装库中是否存在该元件。

默认值为*,即检索封装库中所有元件。

红色2:列出检索中元件,若检索处为*,择显示该库中的所有封装元件。

红色3:白色部分对应封装元件的管脚名称,黑色部分为封装显示。

6、双击PCBCOMPONENT_1 弹出对话框后,修改元件名称7:我们打开AD8072_8073.pdf,第十二页显示其DIP的封装名称为N-8通过观察该图,我们了解到:该封装有8个通孔类焊盘,红色1表示该封装上表面的长和宽430mil*280mil,红色2表示焊盘的纵向距离为300mil,红色3表示焊盘的横向距离为100mil,红色4表示管脚的直径最大值为为22mil,红色5表示管脚与芯片焊盘引出处链接部分的直径最大值为为70mil。

第7讲PCB封装库文件及元件封装设计

第7讲PCB封装库文件及元件封装设计

第7讲PCB封装库文件及元件封装设计一.封装库文件管理及编辑环境介绍1.封装库文件在绘制PCB文件的过程中有时不能在现有封装库中找到所需的元件封装,此时用户需要创建自己的封装库并且自己绘制元件封装。

新建封装库文件的方法很简单,单击“工程管理”|“给工程添加新的”|“PCB Library”菜单,系统即在当前工程中新建一个PcbLib文件,如图7-1所示。

也可通过“新建”|“库”|“PCB元件库”菜单创建封装库文件。

2.编辑工作环境介绍打开PCB库文件,系统进入元件封装编辑器,该编辑工作环境与PCB编辑器环境类似,如图7-2所示。

元件封装编辑器的左边是“PCB Library”面板,右边是作图区。

图7-2 元件封装编辑器二.手工新建元件封装在封装库中可以通过手工的方法或借助向导创建元件封装。

元件封装由焊盘和图形两部分组成,这里以图7-3所示元件封装为例介绍手工创建元件封装的方法。

图7-3 4个引脚的连接线插座封装(1)新建元件封装(2)放置焊盘在绘图区依次放置元件的焊盘,这里共有4个焊盘需要放置,焊盘的排列和间距要与实际元件的引脚一致。

双击焊盘弹出“焊盘属性设置”对话框,如图7-5所示。

图7-5 “焊盘属性设置”对话框在“焊盘属性设置”对话框主要设置外形、X-Size、Y-Size、标识、层等属性。

放置好的焊盘如图7-6所示。

图7-6 放置好的焊盘(3)绘制图形在Top Overlay层绘制元件的图形,绘制的图形需要参照元件的实际尺寸和外形。

绘制图形的方法与绘制原理图和PCB板图的方法类似,在此不再赘述,绘制完成后的元件封装如图7-7所示。

图7-7 绘制好的元件封装三.使用向导创建元件封装(1)在PCB Library面板中的“元件”列表栏内单击鼠标右键,系统弹出快捷菜单,单击“元件向导”菜单即可启动新建元件封装向导。

下面基本是一路单击即可完成。

(2)单击“下一步”按钮,选择元件的封装类型,这里以双排贴片(SOP)式封装为例,采用英制单位。

10.2 PCB元件库和创建元件封装(2)元件封装库管理器

10.2 PCB元件库和创建元件封装(2)元件封装库管理器
《EDA技术》 PCB元件库和创建元件封装(2)
元件封装库管理器
元件封装库管理器主要用于对元件封装库文件进行管理,
单击编辑窗口右下角的PCB标签,选择其中的PCB Library 选项, 即可进入元件封装库管理器选项卡。元件封装库管理器包括: 屏蔽查询栏、封装列表框、元件封装原始信息列表、栏:在该栏输入
要查询的字符后,在封装列表 框中将显示封装名称中包含键 入字符的所有封装。
元件封装库管理器
封装列表框:在该框显示符合屏蔽查询要求的所有封装的
名称。单击该框中的封装名称,其封装形式就会显示在工作区。 元件封装原始信息列表:该框显示封装列表框中选中封装 的所有信息。 航行视图:面板底部的一栏在默认情况下是缩小的PCB板全 视图,显示了PCB板的形状、大小和目前在页面显示所处的位置。

PCB封装资料大全(doc 13页)

PCB封装资料大全(doc 13页)

PCB封装资料大全(doc 13页)PCB封装大全2009-12-27 21:14有极性电容 RB.2/.4-RB.5/1.0二极管 DIODE0.4及 DIODE0.7石英晶体振荡器 XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装。

这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的。

同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径。

对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5 ,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以。

对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil。

SIPxx就是单排的封装。

等等。

值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样。

例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定。

因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件。

第7章PCB元件库的修改

第7章PCB元件库的修改

27
第7章 PCB元件库的修改与创建
图7-8 选择元件引脚焊盘和焊盘孔尺寸
2021/9/17
28
第7章 PCB元件库的修改与创建
修改引脚焊盘外径、焊盘孔尺寸的操作很简单,将鼠 标移到相应尺寸数据上,单击鼠标左键,即可输入新数据。 引脚孔径尺寸应等于或略大于引脚直径,引脚焊盘外径与 焊盘孔之间的关系如表6-1所示。
“ Add” ( 增 加 新 元 件 ) 按 钮 : 该 按 钮 的 作 用 与 “Tools”菜单下的“New Component”命令相同。单击 该按钮,将在当前元件库中增加一个新元件封装图形。
“Remove”(删除元件)按钮:该按钮的作用与 “Tools”菜单下的“Remove Component”命令相同。单 击该按钮,将删除元件列表窗内的当前元件封装图。
2021/9/17
10
第7章 PCB元件库的修改与创建
元件列表窗内的“Mask”(元件过滤)文本盒的作 用及操作方法与SCH编辑器窗口的“Filter”相同,元件 列表窗内显示的元件名称由“Mask”文本盒内容决定, 当该文本盒为“*”时,将显示元件封装库内的所有元 件。为了提高操作效率,可在如图7-2所示的“Mask” (元件过滤)文本盒内输入“DIP*”或“AXIAL*”等, 这样元件列表窗内仅显示元件封装图形名称前含有 “DIP”和“AXIAL”字样的元件。
(1) 在PCB编辑窗口内,以“Libraries”(元件封装 图形库)或“Component”(元件)作为浏览对象时, 单击元件列表窗下的“Edit”(编辑)按钮,即可直接 启动元件封装图编辑器PCBLib。PCBLib编辑器启动后, 自动装入PCB编辑器中当前正在使用的元件库,并在 编辑区显示当前元件的封装图。例如,在如图7-1所示 的PCB编辑器窗口内,单击“Edit”按钮后,将显示出 如图7-2所示的PCBLib编辑器。

pcb原理图元件库编辑

pcb原理图元件库编辑

图9 Library Editor Workspace对话框
电子信息技术实验教学中心
YANGTZE NORMAL UNIVERSITY
ቤተ መጻሕፍቲ ባይዱ
(5)按Page Up键,放大屏幕,直到屏幕上出现栅格。 (6)单击工具栏上的 按钮,在十字坐标第四象限靠近 中心的位置,绘制元件外形,尺寸为11格×9格。如图7所示。 (7)放置引脚:单击工具栏中的 按钮,按Tab键系统弹 出Pin属性设置对话框。
YANGTZE NORMAL UNIVERSITY
Part区域中的 按钮:选择复合式元件的下一个单元。 如图2中选择了元件74ALS00,Part区域中显示为1 / 4。表示该 元件中共有4个单元,当前显示的是第一单元。单击Part区域中 的 按钮,则1 / 4变为2 / 4,表明当前显示的是第二单 元。各单元的图形完全一样,只是引脚号不同。(如下图) Part区域中的 按钮:选择复合式元件的上一个单元。
电子信息技术实验教学中心
YANGTZE NORMAL UNIVERSITY
图1 新建的原理图元件库文件
电子信息技术实验教学中心
YANGTZE NORMAL UNIVERSITY
打开原理图元件库
以打开Protel 99 SE系统中的原理图元件库Protel DOS Schematic Libraries.ddb文件为例。 ① 进入Protel 99 SE系统。 ② 在主工具栏中单击 图标,按文件的存放路径找到该文件, 选中文件名Protel DOS Schematic Libraries.ddb,单击打开 按钮(或双击文件名)。 ③ 单击左边设计管理器窗口导航树中的具体元件库文件图标, 如Protel DOS Schematic TTL.lib则打开一个具体的元件库文 件。

PCB元件库和封装库的制作

PCB元件库和封装库的制作

PCB元件库和封装库的制作1框架结构:分为原理图元件库和PCB元件库两个库,每个库做为一个单独的设计项目1.1依据元器件种类,原理图元件库包括以下16个库:1.1.1单片机1.1.2集成电路1.1.3TTL74系列1.1.4COMS系列1.1.5二极管、整流器件1.1.6晶体管:包括三极管、场效应管等1.1.7晶振1.1.8电感、变压器件1.1.9光电器件:包括发光二极管、数码管等1.1.10接插件:包括排针、条型连接器、防水插头插座等1.1.11电解电容1.1.12钽电容1.1.13无极性电容1.1.14SMD电阻1.1.15其他电阻:包括碳膜电阻、水泥电阻、光敏电阻、压敏电阻等1.1.16其他元器件:包括蜂鸣器、电源模块、继电器、电池等1.2依据元器件种类及封装,PCB元件封装库包括以下11个库:1.2.1集成电路(直插)1.2.2集成电路(贴片)1.2.3电感1.2.4电容1.2.5电阻1.2.6二极管整流器件1.2.7光电器件1.2.8接插件1.2.9晶体管1.2.10晶振1.2.11其他元器件2PCB元件库命名规则2.1集成电路(直插)用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装,体宽300mil,引脚间距2.54mmW为体宽的封装, 体宽600mil,引脚间距2.54mm如:DIP-16N表示的是体宽300mil,引脚间距2.54mm的16引脚窄体双列直插封装2.2集成电路(贴片)用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装,体宽150mil,引脚间距1.27mmM为介于N和W之间的封装,体宽208mil,引脚间距1.27mm W为体宽的封装, 体宽300mil,引脚间距1.27mm如:SO-16N表示的是体宽150mil,引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装,体宽118mil,引脚间距0.65mm2.3电阻2.3.1SMD贴片电阻命名方法为:封装+R如:1812R表示封装大小为1812的电阻封装2.3.2碳膜电阻命名方法为:R-封装如:R-AXIAL0.6表示焊盘间距为0.6英寸的电阻封装2.3.3水泥电阻命名方法为:R-型号如:R-SQP5W表示功率为5W的水泥电阻封装2.4电容2.4.1无极性电容和钽电容命名方法为:封装+C如:6032C表示封装为6032的电容封装2.4.2SMT独石电容命名方法为:RAD+引脚间距如:RAD0.2表示的是引脚间距为200mil的SMT独石电容封装2.4.3电解电容命名方法为:RB+引脚间距/外径如:RB.2/.4表示引脚间距为200mil, 外径为400mil的电解电容封装2.5二极管整流器件命名方法按照元件实际封装,其中BAT54和1N4148封装为1N41482.6晶体管命名方法按照元件实际封装,其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装,另外几个场效应管为了调用元件不致出错用元件名作为封装名2.7晶振HC-49S,HC-49U为表贴封装,AT26,AT38为圆柱封装,数字表规格尺寸如:AT26表示外径为2mm,长度为8mm的圆柱封装2.8电感、变压器件电感封封装采用TDK公司封装2.9光电器件2.9.1贴片发光二极管命名方法为封装+D来表示如:0805D表示封装为0805的发光二极管2.9.2直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管2.9.3数码管使用器件自有名称命名2.10接插件2.10.1SIP+针脚数目+针脚间距来表示单排插针,引脚间距为两种:2mm,2.54mm如:SIP7-2.54表示针脚间距为2.54mm的7针脚单排插针2.10.2DIP+针脚数目+针脚间距来表示双排插针,引脚间距为两种:2mm,2.54mm如:DIP10-2.54表示针脚间距为2.54mm的10针脚双排插针2.10.3其他接插件均按E3命名2.11其他元器件详见《Protel99se元件库清单》3SCH元件库命名规则3.1单片机、集成电路、二极管、晶体管、光电器件按照器件自有名称命名3.2TTL74系列和COMS系列是从网上找的元件库,封装和编码需要在画原理图时重新设定3.3电阻3.3.1SMD电阻用阻值命名,后缀加-F表示1%精度,如果一种阻值有不同的封装,则在名称后面加上封装如:3.3-F-1812表示的是精度为1%,封装为1812,阻值为3.3欧的电阻3.3.2碳膜电阻命名方法为:CR+功率-阻值如:CR2W-150表示的是功率为2W,阻值为150欧的碳膜电阻3.3.3水泥电阻命名方法为:R+型号-阻值如:R-SQP5W-100表示的是功率为5W,阻值为100欧的水泥电阻3.3.4保险丝命名方法为:FUSE-规格型号,规格型号后面加G则表示保险管如:FUSE-60V/0.5A表示的是60V,0.5A的保险丝3.4电容3.4.1无极性电容用容值来命名,如果一种容值有不同的封装,则在容值后面加上封装。

第七章 PCB元件库编辑器

第七章 PCB元件库编辑器

选中对话框中Layers选项卡,用户一般可以选中 Pad Holes(焊盘孔)、Via Holes(过孔)两个复 选项,结合元件情况设置Visible Grid1 和Visible Grid2(可视网格)。
选中对话框中Options选项卡,为了在绘制圆弧、 线段、焊盘等时,能够精确地放置,最好将Snap设置 得小一些,而Range值要比Snap小;由于我们使用 毫米来度量元件,故度量单位选Metric(公制)。点 击OK按钮,完成板面参数的设置。
从元件库中删除一个元件封 装,可以先选中需要删除的元件 封 装 , 然 后 点 击 Browse PCBLib 标 签 中 Remove 按 钮 , 系统将会弹出元件封装删除确认 提示对话框。如果用户点击 Yes 按钮系统将会删除元件封装。 从元件库中删除多个元件封 装,按下Shift键不放,拖动鼠标 或按上下键可以选取多个连续的 元件封装;按下 Ctrl 键不放,用 鼠标点击元件可以选取多个不连 续的元件封装;然后再点击 Remove按钮。
2.系统显示“选择元件封装模式”对话框,如图 所示。选择DIP封装模式,Protel 99 SE提供11 种元件封装模式供用户选择。在对话框的下面还 要选择元件的度量单位:Metric(公制)、 Imperial(英制)。点击Next按钮,进入下一 步。
3.系统显示“指定焊盘(引脚)尺寸”对话框, 如图所示。
在元件封装库编辑器的Report菜单下,有两个命 令:Measure Distance 、Measure Primitives, 这两个命令都可距离测量两点之间的距离。 1. Measure Distance测量结果显示如下图, Measure Distance可测量任意两点的距离提供两 点间直线距离(Distance Measured)、两点间 水平方向距离(X Distance)、两点间垂直距离方向 (Y Distance)三项信息。

PCB封装库制作

PCB封装库制作

1、首先,以自己学号命名文件夹,并新建PCB封装库文件,将其保存在文件夹内。

操作:file/new/library/PCB library以学号为名称保存该封装库。

2、右键/options/library options查看库文件属性。

库文件属性和PCB文件属性界面一致,这里强调设置移动对象步长设置。

目标对象包括:鼠标,焊盘,过孔,线等。

双击grids,弹出下列对话框双击红色部分,进入详细的步长参数设置。

双击后弹出:PCB库文件参数设置和PCB文件参数设置一样的。

3、PCB库文件工具栏,PCB文件工具栏的简化版本。

a、PCB库文件菜单栏:包含系统所有的操作命令b、PCB库文件标准工具栏:PCB库文件的常规快捷操作c、放置目标工具栏::放置电器类的图件,焊盘,过孔;非电器类图件:线,圆弧,圆,长方形等。

注意,对于非电器类图件是否具有电气属性主要看它放到那个层面上去,比如说线,你将它放到信号层(top 或bottom),它就具有电气属性,放到丝印层则没有电气属性。

d、导航工具栏:包含工程当前位置,AD官方主页信息4、进入库元件编辑状态右下角找到PCB,点击后找到PCB library,进入PCB库元件编辑状态。

5、PCB编辑界面红色1:通过输入库元件名称来检索封装库中是否存在该元件。

默认值为*,即检索封装库中所有元件。

红色2:列出检索中元件,若检索处为*,择显示该库中的所有封装元件。

红色3:白色部分对应封装元件的管脚名称,黑色部分为封装显示。

6、双击PCBCOMPONENT_1 弹出对话框后,修改元件名称7:我们打开AD8072_8073.pdf,第十二页显示其DIP的封装名称为N-8通过观察该图,我们了解到:该封装有8个通孔类焊盘,红色1表示该封装上表面的长和宽430mil*280mil,红色2表示焊盘的纵向距离为300mil,红色3表示焊盘的横向距离为100mil,红色4表示管脚的直径最大值为为22mil,红色5表示管脚与芯片焊盘引出处链接部分的直径最大值为为70mil。

Proteus中自己制作元件的PCB封装说明

Proteus中自己制作元件的PCB封装说明

Proteus中制作元件的PCB封装对于封装库中没有的封装或者是与实际的元件不符的封装,就需要自己在Proteus中制作。

下面以制作一个轻触键的PCB封装为例进行说明,步骤如下:图1 轻触键的PCB封装1、打开PCB编辑软件Proteus 7.4 的ARES。

在Proteus ISIS 编辑环境下,选择“Tools”-- “ Netlist to ARES ”或是单击工具栏中的图标按钮,即可进入PCB设计软件ARES界面。

当然也可直接运行Proteus 7.4 ARES 软件进入其编辑界面。

2、放置焊盘在编辑界面中应根据元件的引脚间距放置焊盘及元件所占空间的大小画元件的边框。

在ARES软件界面中点击左侧工具栏中的或图标用于放置焊盘,这时在对象选择器中列出了所有焊盘的外径和内径的尺寸,我们选择S/C-70-30(其中S表示正方形焊盘,C表示圆形焊盘,70为焊盘的外径尺寸,30为内径的尺寸即钻孔直径)如下图:如果列表中没有该尺寸的焊盘,可单击列表上的图标新建焊盘,在弹出的对话框中输入焊盘的名称及选择焊盘的形状后点击确定,如下图:在接着弹出的对话框中设置好焊盘参数后单击确定即可完成焊盘的新建,如下图:除了新建焊盘外还可点击列表上的图标,即可弹出焊盘修改对话框进行已有焊盘的修改,如下图:现在我们开始放置焊盘,将第一个焊盘放在原点处(即X=0;Y=0),如下图:注意:在屏幕下方有光标的坐标显示,可根据该坐标来放置和复制焊盘即画元件边框。

左边的为X坐标,右边的为Y坐标。

单击工具栏中的图标,切换为光标操作模式,选中刚才放置的焊盘,然后选择“Edit / 编辑”- “Replicate / 焊盘复制”菜单项,在弹出的对话框中进行设置(其中,X-Step为X方向焊盘中心点的距离到焊盘中心点的距离;Y-Step为Y方向焊盘中心点的距离到焊盘中心点的距离;由于只在X方向复制一个焊盘,所以设置如下图所示)后点击确定即可复制焊盘到指定位置。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

主菜单 栏
主工具栏
PCB元件 库管理器
状态栏
工作窗口
放置工具栏
图1 元件封装库编辑器的工作界面
2 手工创建新的元件封装
DIP8元件封装如图2所示,尺寸为:焊 盘的垂直间距为100mil,水平间距为300mil, 外形轮廓框长400mil,宽200mil,距焊盘 50mil,圆弧半径25mil。图12.2中的4个坐 标值是元件符号轮廓4个顶点的坐标,作为 绘图时的参考。
(4)设置元件参考坐标 执行菜单命令Edit|Set
Reference|Pin1,选择引脚1为 参考点。
图5 完成绘制外形轮廓的元件封装的效果
(5)命名与保存 ① 命名:用鼠标左键单击PCB元件库管理器中的Rename
按钮,弹出重命名元件对话框,如图6所示。在对话框中 输入新建元件封装的名称,单击OK按钮即可。
在元件库浏览管理器 中,元件过滤框(Mask框) 用于元件过滤,就是将符 合过滤条件的元件在元件 列表框中显示。
元件列 表框 引脚列
表框
图15 元件库浏览器
浏览前一个元件; 浏览下一个元件;
浏览库中的第一个元件; 浏览最后一个元件。
4.2 添加元件封装
执行菜单命令Tools|New Component或单击图15中的 Add按钮,会出现元件封装生成向导。利用生成向导可新建 一个元件封装,如不使用生成向导,单击Cancel按钮,系统 将会生成一个名为PCBCOMPONENT_1的空元件封装。设 计者可以在右边的工作窗口中采用手工方式新建一个元件封 装,重命名后,保存到元件封装库中。
1元件封装库编辑器 1.1 启动元件封装库编辑器 1.2 元件封装库编辑器
2 手工创建新的元件封装 3 使用向导创建元件封装 4 元件封装的管理
4.1 浏览元件封装 4.2 添加元件封装 4.3 删除元件封装 4.4 放置元件封装 4.5 编辑元件封装的引脚焊盘
1元件封装库编辑器
1.1 启动元件封装库编辑器 ① 执行菜单命令File|New,系统弹出新建文
盘。
⑤ 利用焊盘属性对话框中的全局编辑功能,
统一修改焊盘的尺寸。设焊盘的直径设
为50mil,通孔直径设为32mil。设置方
法如图3所示。
⑥ 将焊盘1的焊盘形状设置为矩形
(Rectangle),以标识它为元件的起
始焊盘。
图3 设置焊盘参数
完成焊盘放置的元件封装的效果如图4所示。
(3)绘制外形轮廓ຫໍສະໝຸດ 放置完焊盘后,下面开始绘制
(1)建立新元件画面
单击PCB元件库管理器中的Add按钮, 或执行菜单命令Tools | New Component, 系统弹出Component Wizard对话框,单击 Cancel按钮,则建立了一个新的编辑画面, 新元件的默认名是PCBCOMPONENT_1。 (注:如果是新建一个PCB元件库,系统自 动打开一个新的画面,可以省略这一步)
图13 设置元件封装名称
⑧ 单击Next按钮,系统弹出完成对话框,单击Finish按 钮,完成元件封装的创建。生成的新元件封装如图 14所示。最后,将其保存到元件库中。
图14 新生成的元件封装DIP-6
4 元件封装的管理
4.1 浏览元件封装 在PCB 元件库管理器
中,单击Browse PCBLib 选项卡,进入元件库浏览 管理器,如图15所示。
② 保存:单击保存按钮
3 使用向导创建元件封装
① 在元件封装库编辑器中,执行菜单命令Tools|New Component,或在PCB元件库管理器中单击Add按钮,系 统弹出如图7所示的元件封装生成向导。
图7 元件封装生成向导
② 单击Next按钮,弹出如图8所示的元件封装样式列表框。选择 DIP封装类型。
25mil,圆弧形状为半圆。执行菜单命令Place|Arc(Center),
或单击放置工具栏的 按钮即可绘制圆弧。
④ 执行菜单命令Place|Track,或单击放置工具栏的
按钮,
开始绘制元件的边框。以圆弧为起点,边框长为400mil,宽
为200mil,每边距焊盘50mil。
完成绘制外形轮廓的元件封装的效果如图5所示。
图8 元件封装样式列表框
③ 单击Next按钮,弹出如图9所示的设置焊盘尺寸的对 话框。对需要修改的数值,在数值上单击鼠标左键, 然后输入数值即可。这里将焊盘直径该为50mil,通孔 直径该为32mil。
图9 设置焊盘尺寸
④ 单击Next按钮,弹出设置引脚间距对话框,如图10 所示。修改方法同③。这里设置水平间距为300mil, 垂直间距为100mil。
图2 DIP8元件封装图
(2)放置焊盘
① 执行菜单命令Place|Pad,或单击放置工
具栏的
按钮。
② 光标变成十字形,并带有一个焊盘。移
动光标到坐标原点,单击鼠标左键放置
第一个焊盘。
③ 双击该焊盘,在弹出的焊盘属性设置对
话框中,设置Designator的值为1。
④ 按照焊盘的间距要求,放置其它7个焊
件对话框。 ② 在新建文件对话框中,选择PCB Library
Document(PCB库文件)图标,单击 OK按钮。 ③ 在工作窗口中,用鼠标左键双击该元件 库文件图标,就可进入元件封装编辑器 的工作界面,如图1 所示。
1.2 元件封装库编辑器 从图1可以看出,刚打开的元件封装库
文件的工作窗口呈现出一个十字线(在不执 行任何放大、缩小屏幕操作的情况下),十 字线的中心即是坐标原点,通常在坐标原点 附近进行元件封装的编辑。
元件封装的外形轮廓。操作步
骤如下:
① 将工作层切换为顶层丝印层
(TopOverLay)。
② 因为圆弧半径为25mil,将捕
获栅格从20mil设为5mil,以便
于捕获位置。单击主工具栏的
按钮,在弹出的对话框输入 5mil即可。
图4 完成焊盘放置的元件封装的效果
③ 利用中心法绘制圆弧。圆心坐标为(150,50),半径为
图10 设置引脚间距
⑤ 单击Next按钮,弹出设置元件外形轮廓线宽对话框,如图11所 示。这里我们设为10mil。
图11 设置元件的轮廓线宽
⑥ 单击Next按钮,弹出设置元件引脚数量的对话框,如图 12所示。这里设置为6。
图12 设置元件的引脚数量
⑦ 单击 Next按钮,弹出设置元件封装名称对话框,如图 13对话框。这里设置为 DIP-6。
