iPhone4s 拆机图文教程
公交卡植入手机磁贴详细安装步骤
Iphone4/4S磁贴详细安装步骤
第一步，拧开手机底部的两个螺丝，iphoen4只有第一批国行是十字螺丝，以后生产的4/4S都是五角星螺丝,十字的拆机要压紧螺丝刀,防止螺丝滑头,五角的相对安全点,不容易坏.
第二步，握住手机，稍微向上用点力，轻松推开后盖
第三步，拆开后效果图片
第四步，线圈一定要放在这个位置，尽量往左放，靠到底，线圈不能放在上面，因为上面是金属层，屏蔽信号,芯片一定也要放在这个位置,不然后盖很难合上
第五步，撕掉磁贴白色部分,盖上，压紧，磁贴一面胶，很好压合，最后合上后盖，如果后盖合不上，请看第四步，芯片是否放在此位置，最后拧上螺丝，完工!有个别友友反映iphone4/4S后盖贴上磁贴后就合不上了, iphone的做工就不多说了,如果合不上,不要急,检查线圈芯片放的位置是否在凹槽里,磁贴用力压!使劲压!绝对完美!
小米手机磁贴详细安装步骤
首先打开小米手机后盖，线圈放在此位置, 然后盖上磁贴，磁贴一面有胶的，最后合上后盖,如下图
三星i9100手机磁贴详细安装步骤
三星i9220手机磁贴详细安装步骤
首先打开三星Galaxy Note手机后盖，线圈放在此位置, 然后盖上磁贴，磁贴一面有胶的，最后合上后盖,如下图。

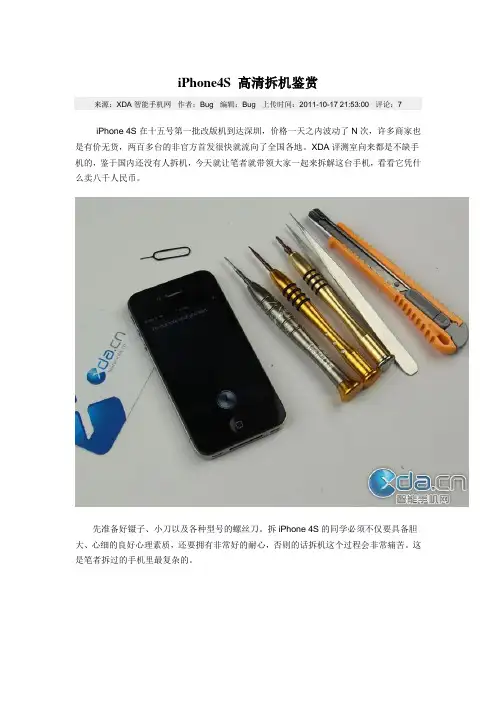

iPhone4S 高清拆机鉴赏
iPhone4S 高清拆机鉴赏来源：XDA智能手机网作者：Bug 编辑：Bug 上传时间：2011-10-17 21:53:00 评论：7iPhone 4S在十五号第一批改版机到达深圳，价格一天之内波动了N次，许多商家也是有价无货，两百多台的非官方首发很快就流向了全国各地。
XDA评测室向来都是不缺手机的，鉴于国内还没有人拆机，今天就让笔者就带领大家一起来拆解这台手机，看看它凭什么卖八千人民币。
先准备好镊子、小刀以及各种型号的螺丝刀。
拆iPhone 4S的同学必须不仅要具备胆大、心细的良好心理素质，还要拥有非常好的耐心，否则的话拆机这个过程会非常痛苦。
这是笔者拆过的手机里最复杂的。
整个手机只有两个螺丝，位居机身底部扭下螺丝后便可直接推开后壳向上推开几毫米的缝隙后就可以取下后壳了首先映入眼帘的便是手机的电池，然后是覆盖着各种塑胶纸和屏蔽罩的主板我们依次把主板上的螺丝扭下来，有些螺丝比较隐蔽，所以需要非常仔细的检查主板上的缝隙取下电池之前一定要拨开电池连接主板的排线因为电池是用双面胶黏贴在中板上的，所以需要用工具把它撬开电池卸下后来个合照吧！这才刚刚开始然后是主板最上边的屏蔽罩，扭开螺丝后可以直接拿下来因为主板面积比较少，而周边零件又很多，这就造成了主板上的排线密度特别高摄像头是直接插在主板左上方的，所以拨开排线后可以直接取下来这个就是索尼代工的810万像素的背照式摄像头摄像头背面继续拨开主板上的排线还会有些隐藏的螺丝需要卸下这个时候我们终于可以取下主板了iphone 4S的主板非常窄这个就是强大的A5处理器了，芯片面积比A4大揭开屏蔽罩后就可以看到芯片型号了这个便是高通的基带芯片A5是一款双核的处理器，和ipad2一样，该芯片采用A9构架，45nm制程，集成PowerVR SGX543MP4+图形芯片，是一款非常有潜力的处理器主板卸下后就可以看到赤裸的中板了中板听筒位置集成的零件非常多底部相对要简单些这个时候我们开始扭手机金属边框的螺丝看到排线纠缠在一起的时候，心里多少会有点混乱先把耳机插口卸下，它还连接着音量键这个角度可以很清晰的看到音量键了这个就是前置摄像头了是不是很小巧呢？继续扭下边框上的螺丝再来个合照，从左至右分别是电源键，光线感应器、距离感应器、听筒、前置摄像头、耳机插孔以及音量键、震动锁定键震动锁定、音量键和电源键的键帽这个时候可以卸下中板底部的数据线接口了苹果的数据线接口都是统一这个规格的，支持的周边非常多继续扭下中板边框的螺丝各种规格的螺丝越来越多螺丝卸完后用小刀把金属边框的卡扣撬松，这样子可以方便的卸下液晶屏屏幕终于拿下来了，屏幕和手机的前面板是粘在一起的和iphone4没有区别屏幕背面可以当镜子用的这个就是home键现在再来看看中板，天线缝隙比iphone4要多中板是用铣床铣出来的，工艺要求非常高这个就是天线位置了，也是区别iphone4最直观的一个特点中板正面中板反面好了，拆机终于结束了，卸下38颗螺丝，六个圆环后iPhone 4S便成了一堆零部件。
手机拆机教程
手机拆机教程手机拆机教程1. 准备工具和材料：- 一个小螺丝刀套装- 一个塑料开胶片- 一个吸盘- 一个细长的塑料夹子- 一张防静电垫2. 关机并取出SIM卡和存储卡。
将手机置于防静电垫上。
3. 使用小螺丝刀套装，找到手机背面的螺丝位置。
4. 一边用吸盘吸住手机背面玻璃，一边使用小螺丝刀拧下螺丝。
5. 将塑料开胶片插入手机背面玻璃与手机金属框之间，轻轻滑动，以切断双面胶的粘附。
6. 用细长的塑料夹子轻轻插入手机背面玻璃与手机金属框之间，再次切断双面胶的粘附。
7. 用手掌按住背面玻璃，轻轻向上推，直到背面玻璃与手机金属框分离。
8. 拆下背面玻璃后，找到手机电池连接线。
使用小螺丝刀轻轻松动电池连接线上的固定扣，再用手指拔掉电池连接线。
9. 找到手机屏幕连接线和其他部件连接线。
同样使用小螺丝刀轻轻松动固定扣，再用手指拔掉连接线。
10. 将手机背面玻璃和部件连接线保持在安全的地方，以防丢失或损坏。
11. 接下来可以根据需要拆卸其他部件或更换配件，只需重复步骤9即可。
12. 当需要重新组装手机时，将背面玻璃和部件连接线按正确位置插入，并轻轻按下固定扣。
13. 按照倒序重新安装螺丝，用吸盘将手机背面玻璃对准手机金属框，轻轻按下，确保背面玻璃与手机金属框牢固连接。
14. 放回SIM卡和存储卡，并重新开机。
注意事项：- 操作时要小心轻柔，避免过度用力导致损坏手机内部零件。
- 拆机过程中要注意防静电，确保在防静电垫上操作，或者在操作前先触碰金属物品以释放静电。
- 如果对手机拆卸没有经验或不确定的话，建议寻求专业维修人员的帮助，以免造成损坏。

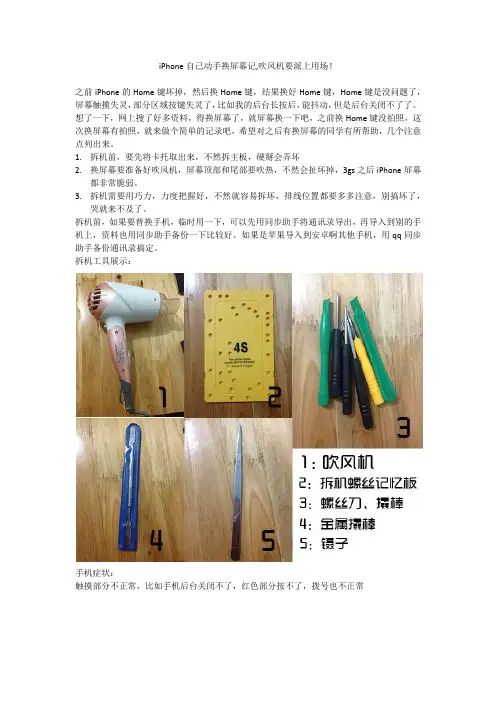

iPhone自己动手换屏幕记,吹风机要派上用场!
iPhone自己动手换屏幕记,吹风机要派上用场！之前iPhone的Home键坏掉，然后换Home键，结果换好Home键，Home键是没问题了，屏幕触摸失灵，部分区域按键失灵了，比如我的后台长按后，能抖动，但是后台关闭不了了。
想了一下，网上搜了好多资料，得换屏幕了，就屏幕换一下吧，之前换Home键没拍照，这次换屏幕有拍照，就来做个简单的记录吧，希望对之后有换屏幕的同学有所帮助，几个注意点列出来。
1.拆机前，要先将卡托取出来，不然拆主板，硬掰会弄坏2.换屏幕要准备好吹风机，屏幕顶部和尾部要吹热，不然会扯坏掉，3gs之后iPhone屏幕都非常脆弱。
3.拆机需要用巧力，力度把握好，不然就容易拆坏，排线位置都要多多注意，别搞坏了，哭就来不及了。
拆机前，如果要替换手机，临时用一下，可以先用同步助手将通讯录导出，再导入到别的手机上，资料也用同步助手备份一下比较好。
如果是苹果导入到安卓啊其他手机，用qq同步助手备份通讯录搞定。
拆机工具展示：手机症状：触摸部分不正常，比如手机后台关闭不了，红色部分按不了，拨号也不正常基本拆机过程：1.先将卡托取出2.底部螺丝取出，后盖往上滑，打开后盖，取出主板各部分螺丝，这时候螺丝记忆板很好用。
3.拆屏幕的时候要用吹风机吹，红色部分，是有胶水的，如果不想原来的屏幕坏掉，拆这部分要注意，要小心。
主要是换home键那肯定是不能让屏幕坏掉啦。
4.发现，是屏幕排线，触摸排线有小部分坏口，估计是之前换Home键不小心的，看吧，不小心，就是再贴上290块买屏幕来换！5.最后，组装回去，换屏结束，大工搞成！测试照相机、底部音箱、话筒、听筒、拨号是否正常，测试正常ok！。
苹果iPhone 4S手机拆解
UBM官方拆解iPhone4S我们找到了什么？iPhone4S和2010年夏天推出的iPhone4有何不同？首先是一款型号就能在不同的GSM和CDMA制式运营商网络下使用。
这不令人惊讶，Verizon版iPhone4已经展示出这样的潜力，该型号采用高通MDM6600基带芯片，适用于GSM和CDMA标准。
“全球通手机”的基础已经在这里，iPhone4S所用的高通MDM6610证实了我们之前的猜测。
不仅如此，这也确定了苹果的基带供应商从英飞凌转向高通。
高通不仅取得MDM6610设计胜利，也将RTR8605RF收发器和PM8028电源管理设备送进iPhone4S。
另一大赢家是博通。
博通不但守住iPhone4上取得的位置，还说服苹果升级到新款产品，BCM4330802.11n WiFi/蓝牙/FM 无线芯片。
这是博通该型号芯片在颇受欢迎的三星Galaxy S II手机之后的又一次重大胜利。
Cirrus Logic和Dialog Semiconductor的升级型号芯片也在出现在iPhone4S上。
苹果选择了CLI1560B0音频解码器，由iPhone4的CLI1495升级而来。
苹果同时还将电源管理IC从之前的D1815A升级到D1881A。
iPhone4S相对于iPhone4的第二个大改变在iPad2发布时就已经有过暗示。
苹果A5双核处理器的到来对于熟悉苹果用平板试水新处理器的人来说应该不是意外。
iPad在iPhone4之前用上A4处理器，iPad2采用A5处理器预示着iPhone4S 也会采用同款处理器。
UBM 官方拆解iPhone 4S上网日期:2011年10月18日关键字：iPhone4S拆解iPhone4S iPhone4拆解主要元器件列表4S的主要元器件：-苹果A5双核处理器——采用堆叠封装实现-Elpida B4064B2PF-8D-F——Elpida512MB低功耗DDR2DRAM内存(SI#26521) -高通RTR8605多模RF收发器-AGD82132——意法微电子L3G4200DH3轴数字MEMS陀螺仪模块（st）-33DH——意法微电子LIS331DLH3轴MEMS加速计模块-苹果338S0987——Cirrus Logic CLI1560B0音频解码器-TriQuint TQM9M9030多模四波段功率放大模块-TriQuint TQM666052bias控制功率放大器-Avago ACPM-7381-TR1UMTS21004x4功率放大器-Skyworks SKY77464-20W CDMA/HSUPA波段负载不敏感功率放大模块-高通MDM6610基带芯片解决方案-高通PM8028功率放大IC-Apple338S0973——Dialog Semiconductor D1881A电源管理芯片-东芝THGVX1G7D2GLA0816GB MLC NAND闪存-Murata SW SS1919013——包括博通BCM4330MAC/基带/无线芯片，整合蓝牙和FM收发器的无线模块。
iPhone4s 拆机官方图文教程
iPhone4s拆机图文教程第一步：打开包装包装还是一贯的简约风格，实际上，除了封面的底色由黑色变成白色，以及两侧多了一个S的字样，这个包装和iPhone4的没什么不同，所以还是快点拆出来看看吧。
第二步：整体外观外形还是和iPhone4一样，小编拿手上的iPhone4与上图比较后发现唯一的不同点是4S在音量键上方多了一个凹槽。
这样似乎已经解决了“死亡之握”的问题，那今年就拿不到免费的保护壳了？真是一个坏消息。
SIM卡插槽又回到默认设计里，鉴于iPhone4S是一部世界通用的手机，所以无论是CDMA还是GSM的用户都可以用这个SIM卡插槽插入自己GSM卡或者CDMA卡。
第三步正式拆解用的还是和iPhone4一样的Pentalobe 螺丝。
看来这个老朋友还是要呆在苹果身上一段时间了。
不过也好，这样就不用换工具了。
用和拆iPhone4一样的方式打开了保护壳，就看到和iPhone4一样的标签：“仅授权于服务供应商。
”直接无视，继续拆解。
第四步：电池终于看到备受吹捧的新电池了，Whr提升了0.05，也就是说电池容量提高了大概1%左右，很可惜的是，这款新电池换了一个新形状的接口，恐怕无法换在iPhone4上了。
iPhone4S支持8小时的3G持续通话时间，14小时的2G网络通话时间以及200小时的待机时间，虽然和iPhone4相比，待机时间要少100个小时，不过鉴于硬件的大幅度升级，已经说明iPhone4S用电效率提高了不少了。
第五步：摄像头也是很受关注的升级到800万像素的摄像头。
大家都很清楚，单纯像素的增加不代表画质地提升，不过善于运用像素的苹果在这点上还是可以让人放心的，而且背光灯的亮度现在提高了73%，拍照速度提高了33%能在一秒内拍摄多张图片，如果这你都不感兴趣的话，现在苹果4S还支持1080P，30FPS的高品质摄像。
第六步：主板在iPhone专用拆机工具的帮助下，主板还是被轻松拆下来了，接下来拆了右边的EMI保护壳，就能看到万众期待的A5处理器了。
iphone4s中文维修手册
iphone 4S电路框图一、从hold看开机信号流程2011年，你hold住了吗？算不算流行语？那我们就从hold开始看4S电路框图。
说到hold，在4S里面具体什么意思呢？我们先来看看说明书，是如何描述hold按键功能的。
很直接，这里把开机按键叫做睡眠/唤醒按钮，那么在电路图中，这个按键的更准确的意思应该是开关机/保持按键。
反正明白这个意思就行了啊。
4S的按键功能如图所示。
看下面这个电路框图，开机信号经过反相器U8，分别送给AP应用处理器U52和AP 电源管理芯片U5。
还要说一下DFU模式，可能你听说iPhone的DFU模式，DFU的全称是Development FirmwareUpgrade，实际意思就是iPhone固件的强制升降级模式。
例如，在你降级iPhone固件的时候，如果出现过错误（1）或者错误（6），那么在你恢复或者降级固件的时候，你需要使你的iPhone进入DFU模式才能够完全降级。
以下是两种进入DFU模式的方法：1、开启iTunes，并将iPhone连上电脑，然后将iPhone关机。
2、按住开机键直到出现苹果logo，不要松手。
3、在按住开机键同时，按住home键，直到苹果logo消失。
4、此时松开开机键，直到电脑出现DFU模式联接。
5、iTunes出现恢复提示，按住shift，选择相应固件进行恢复。
回头再看一眼上面的框图，同时按住HOME按键和开机按键的时候，AP应用处理器就会识别为DFU模式。
二、充电电路流程4S的充电电路看起来是有点复杂，下面是简化的框图，我们来具体分析下。
首先看看和充电有关系的器件，首先是充电器和电池，废话，没有充电器和电池咋充电？尾插J3，连接充电器用的。
AP电源管理芯片U5，在这里是负责进行充电的。
AP应用处理器，负责监控U5工作。
电池触点J9，一方面通过触点对电池进行充电，同时将电池的温度和电池电量信息反馈给U5和U52。
首先，手机得知道是不是有充电器接入？接入的到底是充电器还是其他附件？尾插26脚是附件检测，检测是否有附件接入尾插。
苹果4代,Iphone4手机拆机解释图片
深圳金三维培训（手机结构，数码产品结构，手机项目，开发管理）
金三维培训（手机结构，数码产品结构，手机项目，开发管理，工程管理培训） Step 9
培
- TriQuint TQM676091 维
三
- 338S0626
金
- AGD1 是新的 3 轴陀螺仪，由 ST Micro 生产. 设备的包装标识 L3G4200D 并没有出现在
深圳金三维培训（手机结构，数码产品结构，手机项目，开发管理）
金三维培训（手机结构，数码产品结构，手机项目，开发管理，工程管理培训）
- 拆除背部外壳后，整个 iPhone 4 内脏尽收眼底
金三维培训（手机结构，数码产品结构，手机项目，开发管理，工程管理培训） - 这可以称得上是杰作，苹果把 UMTS, GSM, GPS, Wi-Fi 和蓝牙天线整合在了不锈钢框架 - 身负双重使命（既是边框也是天线）的不锈钢外边框解决了前代出现的信号不好，偶尔接 收不到来电的问题 Step 15
- 内装 iOS 4 系统，支持多任务 - 具备两个摄像头，一个是 500 万像素的后置摄像头，另一个是 VGA 前置摄像头 Step 2
深圳金三维培训（手机结构，数码产品结构，手机项目，开发管理）
金三维培训（手机结构，数码产品结构，手机项目，开发管理，工程管理培训）
) 目
项
- 好大的电池！内部几乎被电池占据
机
手
- 很显然，在这个 115.2 x 58.6 x 9.3 mm构的、小盒子里能装的东西应该不多
- 我们还能在拆开的后盖内侧看到天线机的结压力接点
(手
训
培
Step 6
维
三
iPhone4S图文详细拆解
iPhone4S图文详细拆解 iFixit出色的iPhone，如今更出色。
2011年4月，在美国加利福尼亚州举行的Let's talk iPhone的新品发布会上，苹果发布了运行iOS 5系统的iPhone4S手机。
苹果介绍这款新手机时这样说：iPhone 4一样的外壳，完全不一样的内在。
那么，它的内在到底如何“完全不一样”呢？iFixit即将告诉你答案，在iPhone 4S还未正式上市的时候，这款手机就已经悲剧的送到了拥有各种拆解工具的iFixit手上。
他们在看到iPhone 4S之后，双眼发亮的进行了一次“Let’s talk，iPhone”：iFixit：Siri，我们可以把你拆出来给大家看看吗？Siri：42。
iFixit：我没有问你可以活多久，Siri…Siri：42是在我启动自毁程序之后，你可以抓紧时间逃跑的秒数…iFixit：收到。
看起来Siri对于即将要被拆解表示了它的不爽，但是既然来到了iFixit的手上，被大卸八块是避免不了的了。
我们也闲话少说，直接进入iPhone 4S的拆解工作。
Step 1 —包装新机包装盒一如既往的简约大气，没有丝毫多余的装饰，很喜欢这种风格。
硬件规格：Apple 1GHz A5双核处理器PowerVR SGX543图形卡背照式800万像素（1080p视频录制）摄像头+ VGA前置30万像素摄像头3.5英寸Retina Display 960x640分辨率LED背光IPS液晶触摸屏四频GSM/WCDMA + 双频CDMA/EV-DO双模Step 2 —外观万众瞩目的iPhone4S终于拿在我们手中，它肯定非常强大！iPhone4S延续iPhone4的经典外形设计，从外观上几乎很难分辨，细小的区别在机身侧面不锈钢边框天线的设计，iPhone 4S在摄像头旁边有一条分割线，而iPhone 4的这条分割线位于顶部耳机孔旁边。
一侧新增的分割线导致静音开关位置微调，早期的部分iPhone 4胶套/保护壳不能通用。
UBM官方拆解iPhone 4S
UBM官方拆解iPhone 4SUBM TechInsights上周五拿到新的iPhone 4S，立刻开始拆解分析。
我们找到了什么？iPhone 4S和2010年夏天推出的iPhone 4有何不同？首先是一款型号就能在不同的GSM和CDMA制式运营商网络下使用。
这不令人惊讶，Verizon版iPhone 4已经展示出这样的潜力，该型号采用高通MDM6600基带芯片，适用于GSM和CDMA标准。
“全球通手机”的基础已经在这里，iPhone 4S所用的高通MDM6610证实了我们之前的猜测。
不仅如此，这也确定了苹果的基带供应商从英飞凌转向高通。
高通不仅取得MDM6610设计胜利，也将RTR8605 RF收发器和PM8028电源管理设备送进iPhone 4S。
另一大赢家是博通。
博通不但守住iPhone 4上取得的位置，还说服苹果升级到新款产品，BCM4330 802.11n WiFi/蓝牙/FM无线芯片。
这是博通该型号芯片在颇受欢迎的三星Galaxy S II手机之后的又一次重大胜利。
Cirrus Logic和Dialog Semiconductor的升级型号芯片也在出现在iPhone 4S上。
苹果选择了CLI1560B0音频解码器，由iPhone 4的CLI1495升级而来。
苹果同时还将电源管理IC从之前的D1815A升级到D1881A。
iPhone 4S相对于iPhone 4的第二个大改变在iPad 2发布时就已经有过暗示。
苹果A5双核处理器的到来对于熟悉苹果用平板试水新处理器的人来说应该不是意外。
iPad在iPhone 4之前用上A4处理器，iPad 2采用A5处理器预示着iPhone 4S也会采用同款处理器。
主要元器件列表iPhone 4S的主要元器件：- 苹果A5双核处理器——采用堆叠封装实现- Elpida B4064B2PF-8D-F——Elpida 512MB低功耗DDR2 DRAM内存(SI#26521) - 高通RTR8605多模RF收发器- AGD8 2132——意法微电子L3G4200DH 3轴数字MEMS陀螺仪模块- 33DH——意法微电子LIS331DLH 3轴MEMS加速计模块- 苹果338S0987——Cirrus Logic CLI1560B0音频解码器- TriQuint TQM9M9030多模四波段功率放大模块- TriQuint TQM666052 bias控制功率放大器- Avago ACPM-7381-TR1 UMTS2100 4x4功率放大器- Skyworks SKY 77464-20 WCDMA/HSUPA波段负载不敏感功率放大模块- 高通MDM6610基带芯片解决方案- 高通PM8028功率放大IC- Apple 338S0973——Dialog Semiconductor D1881A电源管理芯片- 东芝THGVX1G7D2GLA08 16 GB MLC NAND闪存- Murata SW SS1919013——包括博通BCM4330 MAC/基带/无线芯片，整合蓝牙和FM收发器的无线模块。
手机拆机技巧课件
手机拆机技巧课件手机拆机技巧技术背景在智能手机逐渐成为人们生活的一部分之际，了解手机拆机技巧变得日益重要。
掌握手机的内部结构和拆装方法，有助于我们更好地进行维修和维护，延长手机的使用寿命。
本课程将介绍手机拆机技巧，包括拆下各种零部件的步骤和方法，并提供相关注意事项和实用技巧。
一、必备工具在进行手机拆机之前，我们需要准备一些必备工具，以确保操作的顺利进行。
以下是一些常用的工具：1. 螺丝刀：用于拆卸和安装手机中的螺丝。
根据手机型号和螺丝规格的不同，需要准备相应类型和尺寸的螺丝刀。
2. 吸盘：用于拆下手机屏幕，特别是苹果系列手机。
吸盘可以产生真空效果，方便拆卸屏幕，并减少损坏的风险。
3. 塑料刮板：用于拆下手机背壳或者其他部件，以避免刮伤或损坏细小的零部件。
4. 手柄吸盘：用于拆下手机的扬声器或者其他组件，它能提供更好的手感和操作精度。
5. 硅胶夹子：用于在拆装手机时固定和固定零件，以防止其意外移动或损坏。
二、拆机示范在进行手机拆机之前，需要事先了解一些关键的步骤和技巧。
以下是一个简单的拆机示范，以展示手机拆机的常见步骤和注意事项。
1. 关机：在拆机之前，务必关机并拔掉手机的电源线。
2. 去除背壳：根据手机型号的不同，使用塑料刮板轻轻插入背壳边缘，并将背壳慢慢推出。
请注意不要使用过大的力量，以免损坏背壳或内部零部件。
3. 拆卸电池：根据手机型号，找到电池连接器，并使用塑料刮板轻轻松开连接器。
然后，用手指或塑料刮板轻轻取出电池。
请注意，不同手机的电池连接方式可能不同，请仔细查阅手机拆机指南。
4. 拆卸屏幕：对于苹果系列手机，可以使用吸盘小心地拆下屏幕。
用塑料刮板小心解开连接屏幕的插槽，并轻轻将屏幕从手机主体上取下。
对于其他手机型号，可以根据具体的拆机指南进行操作。
5. 拆卸其他组件：根据需要，可以拆下其他组件，如摄像头、耳机插孔或扬声器。
记住在操作过程中要小心轻柔，避免损坏组件或导线。
三、常见注意事项在进行手机拆机之前，请务必遵循以下注意事项：1. 安全第一：在拆装手机时，务必关机并拔掉电源线，以避免电流或短路带来的安全隐患。
自己动手更换iPhone4喇叭和Home键
自己动手更换iPhone4喇叭和Home键从老板那里拿了台iPhone4，没有想到会这么多问题，首先是屏坏了，然后发现喇叭和HOME键也坏了。
屏找朋友帮忙换的，看到他拆机的过程，其实也挺简单的，所以喇叭和HOME键我自己来换。
正面是自己动手的过程：（PS：如果没有过保的机器，不要学我拆机，否则后果自负）如需要转载请注明转自阿伟仔QQ空间，本文仅提供拆机维修参考，对于拆机维修造成的任何损伤需要用户自行承担。
首先要准备工具：苹果iPhone4拆机工具套装五角/十字/一字螺丝刀/拆机棒弹片我从淘宝上买了一个喇叭和HOME键排线。
下面就开始拆机了：在拆机之前，一定要关机。
用五角将两颗螺丝卸下，就可以打开iPhone4的后盖：打开的方式是将后壳往上方推，这样就可以取下后盖：拆开电池边上的螺丝，小心的撬起这个金属锁扣，就可以将电池拿下来了：这里要注意图片中红框的位置，这里不要用手去碰触，因为手上有油污，会影响到这个触点的接触：我们可以将旁边的两颗螺丝卸下来，这是用于固定排线的，这个金属板并没有与排线固定在一起，可以取下来，收好：然后可以用取卡针将手机的SIM卡托取出：揭开排线可以将下方电路板上的电线接头用撬棒撬开：然后将旁边的螺丝卸下：现在拆上面，卸下图中标出的5颗螺丝，拆下护板：先将摄像头的排线扣撬开，卸下摄像头：将手机中部的这颗螺丝取下：再回到手机顶部，这里一共有五个排线接口：从左到右依次是数字转换器电缆，需要从底部开始撬；右侧的是LCD排线，从底部开始撬；耳机插孔以及音量按键排线，从顶部开始撬；麦克风以及开关排线，从顶部开始撬；最右侧是前置摄像头排线，从顶部开始撬。
卸下红圈中的螺丝：从手机底部小心的将主板取下，这里要小心红圈中的金属触点，它很脆弱，不要损坏：主板拿下来之后，再拆右下角喇叭的螺丝：这时候就可以将坏的喇叭拆下来了，一会安装时换个新的：接下来，将右上方的两颗螺丝卸下，这里固定的是手机的振动器：拿掉振动器之后可以在边角处看到一颗螺丝，拧下来：边框以及和手机其他的角落里也分布着螺丝，需要卸下来：拧掉所有的螺丝，然后就可以从正面小心的将屏幕翘起来，屏幕的排线穿过iPhone4的金属边框，所以在取下屏幕的时候要小心：最后我们就要着手去取出Home键了，手机的Home键要先将排线的开关打开，然后在小心的抽出排线：小心的将Home键拿下来了，这时候就可以更换上新买的Home键了：换好后，请按照拆的方法再重新安装好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
iPhone4s拆机图文教程
第一步：打开包装
包装还是一贯的简约风格，实际上，除了封面的底色由黑色变成白色，以及两侧多了一个S的字样，这个包装和iPhone4的没什么不同，所以还是快点拆出来看看吧。
第二步：整体外观
外形还是和iPhone4一样，小编拿手上的iPhone4与上图比较后发现唯一的不同点是4S在音量键上方多了一个凹槽。
这样似乎已经解决了“死亡之握”的问题，那今年就拿不到免费的保护壳了？真是一个坏消息。
SIM卡插槽又回到默认设计里，鉴于iPhone4S是一部世界通用的手机，所以无论是CDMA还是GSM的用户都可以用这个SIM卡插槽插入自己GSM卡或者CDMA卡。
第三步正式拆解
用的还是和iPhone4一样的Pentalobe 螺丝。
看来这个老朋友还是要呆在苹果身上一段时间了。
不过也好，这样就不用换工具了。
用和拆iPhone4一样的方式打开了保护壳，就看到和iPhone4一样的标签：“仅授权于服务供应商。
”直接无视，继续拆解。
终于看到备受吹捧的新电池了，Whr提升了0.05，也就是说电池容量提高了大概1%左右，很可惜的是，这款新电池换了一个新形状的接口，恐怕无法换在iPhone4上了。
iPhone4S支持8小时的3G持续通话时间，14小时的2G网络通话时间以及200小时的待机时间，虽然和iPhone4相比，待机时间要少100个小时，不过鉴于硬件的大幅度升级，已经说明iPhone4S用电效率提高了不少了。
也是很受关注的升级到800万像素的摄像头。
大家都很清楚，单纯像素的增加不代表画质地提升，不过善于运用像素的苹果在这点上还是可以让人放心的，而且背光灯的亮度现在提高了73%，拍照速度提高了33%能在一秒内拍摄多张图片，如果这你都不感兴趣的话，现在苹果4S还支持1080P，30FPS的高品质摄像。
第六步：主板
在iPhone专用拆机工具的帮助下，主板还是被轻松拆下来了，接下来拆了右边的EMI保护壳，就能看到万众期待的A5处理器了。
这就是主板真实的样子。
红色：苹果A5双核1.0GHz处理器
橙色：高通公司RTR8605多频带/多模式射频收发器
黄色：Skyworks 77464-20 功率放大器
绿色：Avago ACPM-7181 功率放大器
蓝色：TriQuint TQM9M9030多模式功率放大器
紫色：TriQuint TQM66052 （可能是另一种型号的功率放大器）黑色：编号为338S0987 B0FL1129 SGP的迷之芯片
第七步，芯片详解
先看看A5处理器吧，在框住的位置可以看到一个E4E4的标识，这个标识表示装载了两个2Gb LPDDR2模组，也就是说搭配的不是4GB内存就是512MB内存，而4GB是一个太扯的答案了，所以估计是512MB。
如果Siri有家的话，她一定就住在这个芯片里，虽然iOS5的iCloud是所有机型通用的，不过只有双核的4S才支持Siri的功能。
接下来是主板的另一边，高通的MDM6610 芯片组是在iPhone 4上的MDM6600芯片组的升级版，右边的苹果338S0973芯片根据Chipworks的资料是管理电量用的。
再拆掉一块EMI保护壳，发现另一个好东西：东芝THGVX1G7D2GLA0816 GB的24纳米的MLC NAND 闪存。
第八步，显示屏
看完内部，又转到外了，虽然是和去年Iphone4一样的960*640分辨率的Retina屏幕，不过相信在A5处理器的帮助下，显示效果还是会提升很多的。
触控控制器上的EMI保护壳的焊好的，就不拆了，这后面的编号以及软垫上的编号，都是令人费解的数字啊。
第九步：其他小部件
1S的震动器电机用的还是Verizon版本iPhone4的线性震动振荡器而不是AT&T版本的旋转振荡器。
这款振荡器运作时更安静，震动的效果也更柔和。
前置摄像头：这款前置的VGA摄像头，能帮用户很好的完成两项任务：视频聊天以及自拍。
第十步：总拆解图
iPhone4S的易修等级为6/10，在维修难度上面和iPhone4差不多。
优点：1.iPhone4S依然使用螺丝和有限的粘合剂接合的。
2.只要你有合适的试剂盒或者是螺丝刀，你可以很容易的拆下后面板以及电池，并进行更换。
缺点：1.苹果还是需要用Pentalobe螺丝刀才可以进行拆解。
2.液晶和玻璃在上一代只是结合在一起，而在这一代就已经是融合在一起了，这代表如果这两个任何一个出了问题，都要花更多的钱进行维修。
3.很多小元件都焊到一个带状电缆上，增加了修复单个元件的成本。
最清晰的iPhone4s拆机更换Home键排线教程
应广大用户的需求，在这里与大家一起分享更换iPhoen 4S Home键排线的特写大图，包你光看图片就能学会自己更换Home键排线。
在网上购买一个新的Home键排线也不过15 -20元，如果你有足够的耐心和时间，动动手就能省下不少的维修费用。
准备一个新的Home键排线
第一步，确保关机才开始拆解
先拧开底座接口旁边两枚3.6mm的梅花状螺丝钉。
自iPhone 4之后，苹果都换成了梅花状的螺丝钉，需要专门工具方能撬开
第二步
将后盖向顶部推，然后把后盖移开，动作要轻，以免损坏用来扣住后盖的塑料夹子
后面要拧开的螺丝钉还会有很多，最后可能会乱了套，不知道哪里该用哪枚螺丝钉。
我觉得一位锋友的方法很不错，在一张纸上竖直贴一条双面胶，将螺丝钉依次粘贴在双面胶上，并在旁边注明这是第几个步骤的螺丝钉
第三步
接着拧开电池旁边的两枚Phillips螺丝钉，一枚是1.7mm，另一枚1.5mm。
第四步用镊子移除电池连接头附近的压片。
注意，在重新安装的时候，记得用除油剂清洁一下压片，因为手指的油脂沾在压片，会产生干扰。
第56步
将工具伸入电池右下角的位置，轻轻撬起，然后将工具往上滑，从而将整块电池撬开。
第七步
提起电池下面的塑料包装，电池就自己弹了出来。
第八步
把用来覆盖底座连接头电线的金属片拆下来，这里又涉及到两枚Phillips螺丝钉，一枚是1. 5mm，另一枚是1.2mm
第九步
然后把整个底座接口的排线撬出来，这个排线是用粘合剂粘贴在主板和扬声器盒的一端
第十步
撬开Wi-Fi天线第十一
拆后置摄像头，用镊子移开后置摄像头闪光灯装置上的一个金属环
拆后置摄像头，用镊子移开后置摄像头闪光灯装置上的一个金属环2.7 mm Phillips
2.6 mm Phillips
1.3 mm Phillips
1.2 mm Phillips
第十二
第十三
用工具将后置摄像头连接器从主板撬出来，小心不要撬坏周边的零件第十四
用取卡针将SIM卡取出来第十五
安装图中红、橙、黄、绿、蓝的顺序，依次拆下这些零件，它们分别是：耳机插孔/音量键排线（红）、前置摄像头排线（橙）、数字转换器排线（黄）、屏幕数据排线（绿）、置于耳机/音量键排线下边的电源键排线（蓝）。
拆的时候用工具轻轻从主板撬开就可以了，注
意别伤及无辜。
第十六
又一枚螺丝钉，1.5mm的，然后拆下这块金属。
第十七
这枚4.8mm的螺丝钉有点棘手，需要用一字螺丝起子来旋开。
第十八
用工具将Wi-Fi天线整个从主板撬出来第十九
第二十
接着还有三枚螺丝钉需要拧开，可别忘记它们的位置。
二十一
轻轻将主板提起。
待会重装时，记得将主板金属与金属接触的部位除一下油脂，不然会有干扰。
二十二
留心别掉了这玩意
二十三
把振动器取出来
把振动器取出来二十四
拆螺丝钉
留心放好这个黑色塑料二十五
把扬声器盒拆出来
注意在重装扬声器盒时，确保Wi-Fi天线的接地贴片按照图中这个位置安装二十六
拆掉这块黑色胶布
二十七拆螺丝啊拆螺丝，够呛
二十八
现在把屏幕装置拆出来，重装屏幕的时候记得把数字化转换器和屏幕数据排线完全嵌入外壳，不然数字化转换器的排线就对不齐主板上的卡座。
二十九
拆排线
拆出屏幕后，我们可以把Home键撬出来了，记得留住Home键的橡胶垫圈，新的Home 键可能不提供这个垫圈。
最后
更换了Home键之后，把刚才的步骤再倒序进行重装。
