土钉墙和锚喷的区别
锚杆、锚索、土钉的区别

怎么分辨锚杆、锚索、土钉、锚管,他们有什么区别人们总是纠结的,我看在网上好多童鞋都在讨论,锚杆、锚索、土钉、锚管的区别,特别是锚杆与土钉,他们到底如何区分,如何辨别,好多建筑方面的论坛里面他们是真论不休!土老B 干地基基础工程也很多年了,说真心话对于他们的详细区别,我还是没有一个系统的概念。
只是在现场中,我一般粗略的能够判断,比如说我会认为钻孔在150mm的为锚杆,一般他们孔深,钢筋粗,而且世家预应力。
土钉一般都短、孔径在100mm,只放一根钢筋!土老B说的只是现场中个人的判别方法,现在我来总结一些规范是怎么定义的,希望能给大家更加明确的知道,什么是锚杆,什么是土钉,什么是锚索,什么是锚管,怎么样区分辨别锚杆与土钉。
一、锚杆、锚索、土钉、锚管等他们的定义锚杆:将拉力传至稳定岩土层的构件。
当采用钢绞线或高强钢丝束作杆体材料时,也可称为锚索。
——《建筑边坡工程技术规范》GB50330-2002锚索:当锚杆杆体采用高强钢绞线制作的时候可称之为锚索土层锚杆:锚固于土层中的锚杆。
——《建筑边坡工程技术规范》GB50330-2002 由设置于钻孔内、端部伸入稳定土层中的钢筋或钢绞线与孔内注浆体组成的受拉杆体。
——《建筑基坑支护技术规程》JGJ 120-99岩石锚杆:锚固于岩层内的锚杆。
——《建筑边坡工程技术规范》GB50330-2002系统锚杆:为保证边坡整体稳定,在坡体上按一定格式设置的锚杆群。
——《建筑边坡工程技术规范》GB50330-2002为使围岩整体稳定,在隧洞周边上按一定格式布置的锚杆群。
——《锚杆喷射混凝土支护技术规范》GB50086-2001锚固:利用锚定在洞室围岩或岩体边坡中的锚杆来加固岩体的工程措施。
《岩土工程基本术语标准》GB/T 50279-98锚杆挡墙:用水泥砂浆把钢杆或多股钢丝索等锚固在岩土中作为抗拉构件以保持墙身稳定,支挡土体的挡墙。
《岩土工程基本术语标准》GB/T 50279-98土钉墙:采用土钉加固的基坑侧壁土体与护面组成的支护结构。

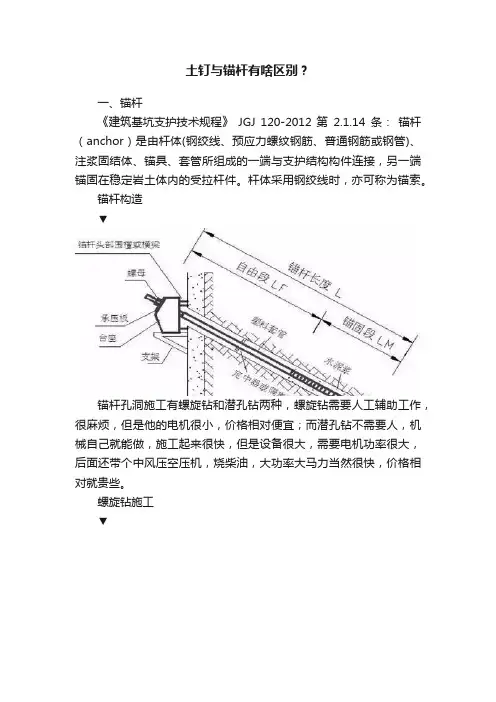

土钉与锚杆有啥区别?

土钉与锚杆有啥区别?一、锚杆《建筑基坑支护技术规程》JGJ 120-2012 第2.1.14条:锚杆(anchor)是由杆体(钢绞线、预应力螺纹钢筋、普通钢筋或钢管)、注浆固结体、锚具、套管所组成的一端与支护结构构件连接,另一端锚固在稳定岩土体内的受拉杆件。
杆体采用钢绞线时,亦可称为锚索。
锚杆构造▼锚杆孔洞施工有螺旋钻和潜孔钻两种,螺旋钻需要人工辅助工作,很麻烦,但是他的电机很小,价格相对便宜;而潜孔钻不需要人,机械自己就能做,施工起来很快,但是设备很大,需要电机功率很大,后面还带个中风压空压机,烧柴油,大功率大马力当然很快,价格相对就贵些。
螺旋钻施工▼潜孔钻施工▼二、土钉《建筑基坑支护技术规程》JGJ 120-2012 第2.1.18 条:土钉(soil nail)是植入土中并注浆形成的承受拉力与剪力的杆件。
例如,钢筋杆体与注浆固结体组成的钢筋土钉,击入土中的钢管土钉。
土钉通常在土中机械钻孔(也可采用洛阳铲成孔),然后放入带肋的钢筋并沿孔全长注浆。
土钉依靠与土体之间的界面粘结力或摩擦力,在土体发生变形条件下被动受力,并主要承受拉力作用。
土钉也可用钢管、角钢等作为钉体,采用直接击入的方法置入土中。
土钉构造▼土钉施工▼三、锚杆与土钉的区别1、受力机理不同土钉是被动受力,即土体发生一定变形后,土钉才受力,从而阻止土体的继续变形;锚杆是主动受力,即通过对锚杆施加预应力,在基坑未开挖前就限制土体发生过大变形。
土钉是通过增强边坡土体自身稳定性的主动制约机制为基础的复合土体,有效地提高了土体的整体刚度,弥补了土体抗拉抗剪强度低的弱点通过相互作用土体自身结构强度潜力得到充分发挥。
土钉是一种土体加筋技术,以密集排列的加筋体作为土体补强手段,提高被加固土体的强度与自稳能力。
锚杆是一种锚固技术,通过拉力杆将表层不稳定岩土体的荷载传递至岩土体深部稳定位置,从而实现被加固岩土体的稳定。
2、受力范围不同土钉是全长受力,不过受力方向分为两部分,潜在滑裂面把土钉分为两部分,前半部分受力方向指向潜在滑裂面方向,后半部分受力方向背向潜在滑裂面方向;锚杆则是前半部分为自由端,后半部分为受力段,所以有时候在锚杆的前半部分不充填砂浆。
土钉墙的种类

土钉墙的种类土钉墙是一种常见的围护结构,它由土钉和墙体组成。
土钉墙的种类有多种,下面将逐一介绍。
一、锚杆土钉墙锚杆土钉墙是一种常见的土钉墙类型,它采用了锚杆来增强土体的稳定性。
锚杆通常由高强度钢材制成,通过钻孔等工艺将其嵌入土体中,形成锚固效果。
锚杆土钉墙具有施工方便、成本较低、适应性强等优点,广泛应用于土木工程中。
二、喷射混凝土土钉墙喷射混凝土土钉墙是一种将混凝土喷射到土体表面,与土体形成结合力的土钉墙类型。
在施工过程中,先在土体中钻孔,然后通过喷射混凝土的方式将土钉固定在土体中,最后形成坚固的土钉墙。
喷射混凝土土钉墙具有施工速度快、抗震性能好等优点,适用于各种地质条件下的土木工程。
三、纤维增强土钉墙纤维增强土钉墙是一种利用纤维材料增强土体的土钉墙类型。
纤维通常采用聚丙烯纤维、玻璃纤维等材料,通过将纤维与土体混合,形成纤维增强土体,在此基础上进行土钉施工。
纤维增强土钉墙具有耐久性好、抗裂性能高等优点,适用于土体较松散、易发生裂缝的地区。
四、网格土钉墙网格土钉墙是一种采用网格材料加固土体的土钉墙类型。
网格通常由高强度钢丝或塑料材料制成,通过将网格与土体结合,形成网格土体,再在其上进行土钉施工。
网格土钉墙具有柔性好、适应性强等特点,适用于土体变形较大、需要较大变形能力的地区。
五、预应力土钉墙预应力土钉墙是一种利用预应力技术增强土体的土钉墙类型。
在施工过程中,通过在土钉上施加预应力,改变土体的内力分布,从而提高土体的整体稳定性。
预应力土钉墙具有抗震性能好、变形能力大等优点,适用于地质条件复杂、土体变形较大的场所。
六、混凝土板土钉墙混凝土板土钉墙是一种采用混凝土板加固土体的土钉墙类型。
在施工过程中,先在土体中钻孔,然后将混凝土板嵌入土体中,形成土钉墙。
混凝土板土钉墙具有稳定性好、抗震性能强等特点,适用于土体较硬、需要较高稳定性的地区。
总结:土钉墙是一种常见的围护结构,不同种类的土钉墙在施工原理、材料选择、适应地质条件等方面有所差异。
锚杆支护与土钉支护的区别doc资料

锚杆支护与土钉支护的区别锚杆支护与土钉支护的区别锚杆作为深入地层的受拉构件,它一端与工程构筑物连接,另一端深入地层中,整根锚杆分为自由段和锚固段,自由段是指将锚杆头处的拉力传至锚固体的区域,其功能是对锚杆施加预应力;锚固段是指水泥浆体将预应力筋与土层粘结的区域,其功能是将锚固体与土层的粘结摩擦作用增大,增加锚固体的承压作用,将自由段的拉力传至土体深处。
1锚杆:是一种设置于钻孔内,端部伸入稳定土层中的钢筋或钢绞线与孔内注浆体组成的受拉杆体,它一端与工程构筑物相连,另一端锚入土层中,通常对其施加预应力,以承受由土压力、水压力、或风荷载等所产生的拉力,用以维护构筑物的稳定.一般由锚头段和锚固段三部分组成,其中锚固段用水泥浆或水泥砂浆将杆体与土体粘结在一起形成锚杆的锚固体.根据土体类型、工程特性与使用要求,土层锚杆锚固体结构可设计为圆形、端部扩大头型或连续球体型3类。
2土钉:用来加固或同时锚固现场原位土体的细长杆件。
通常采取土中钻孔、置入变形钢筋即带肋钢筋并沿孔全长注浆的方法做成。
土钉依靠与土体之间的界面粘结力或摩擦力,在土体发生变形条件下被动受力,并主要承受拉力作用。
土钉也可用钢管、角钢等作为钉体,采用直接击入的方法置入土中。
土钉墙支护适用于下列土体:可塑、硬塑或坚硬的黏性土,胶结或弱胶结(包括毛细水黏结)的粉土、砂土或角砾,填土、风化岩层等1、锚杆支护式是主动支护,土钉、锚喷支护是被动支护2、土钉一般不施加预应力、锚杆施加预应力3、土钉应力沿全长都变化,锚杆应力在自由段上相同.锚杆:将拉力传至稳定岩土层的构件。
当采用钢绞线或高强钢丝束作杆体材料时,也可称为锚索。
土层锚杆:锚固于土层中的锚杆。
由设置于钻孔内、端部伸入稳定土层中的钢筋或钢绞线与孔内注浆体组成的受拉杆体。
岩石锚杆:锚固于岩层内的锚杆。
系统锚杆:为保证边坡整体稳定,在坡体上按一定格式设置的锚杆群。
为使围岩整体稳定,在隧洞周边上按一定格式布置的锚杆群。
土钉和锚杆到底有什么不同?

土钉和锚杆到底有什么不同?土钉和锚杆到底有什么不同?土钉与锚杆从表面上看有类似之处,但二者有着不同的工作机理。
锚杆沿全长分为自由段和锚固段,在挡土结构中,锚杆作为桩、墙等挡土构件的支点,将作用于桩、墙上的侧向土压力通过自由段、锚固段传递到深部土体上。
除锚固段外,锚杆在自由段长度上收到同样大小的拉力;但是土钉所受的拉力沿其整个长度都是变化的,一般是中间大,两头小,土钉支护中的喷混凝土层面不属于主要挡土部件,在土体自重作用下,它的主要作用只是稳定开挖面上的局部土体,防止其崩落和收到侵蚀。
土钉支护是以土钉和它周围加固了的土体一起作为挡土结构,类似重力式挡土墙。
另外,锚杆一般都在设置时预加拉应力,给土体以主动约束;而土钉一般不加预应力的,土钉只有在土体发生变形以后才能使它被动受力,土钉对土体的约束需要以土体的变形作为补偿,所以不能认为土钉那样的筋体具有约束机制。
其次,锚杆的设置数量通常有限,而土钉则排列较密,在施工精度和质量要求上都没有锚杆那样严格。
当然锚杆中也有不加预应力并沿通长注浆和土体粘结的特例,在特定的布置情况下,也就过渡到土钉上了。
简单总结,锚杆和土钉的区别:1:受力机理不同:a:土钉是被动受力,即土体发生一定变形后,土钉才受力,从而阻止土体继续变形。
b:锚杆是主动受力,即通过对锚杆施加预应力,在基坑未开挖前就限制土体发生过大变形。
2:受力范围不同:a:土钉全长受力,不过受力方向分为两部分,潜在滑移面把土钉分成两部分。
b:锚杆前半部分为自由端,后半部分为受力段二者的本质区别在于工作机理的不同:土钉是一种土体加筋技术,以密集排列的加筋体作为土体补强手段,提高被加固土体的强度和自稳能力。
而锚杆是一种锚固技术。
浅析土钉墙与锚杆在基坑支护中的异同

浅析土钉墙与锚杆在基坑支护中的异同摘要:本文介绍基坑支护的特点和破坏形式,重点分析土钉墙与锚杆支护结构的在基坑中的应用、受力机理以及设计特点,剖析土钉墙与锚杆这两者的相同点与不同点,可供工程设计人员参考。
关键词:土钉墙;锚杆;基坑支护城市建设中深基坑工程逐渐增多,并且城市用地越来越紧张,一般来说,深基坑周边都有建筑、道路、地下管线等附属设施,环境复杂。
土钉墙和锚杆支护技术由于具有一系列优点,在全国各地得到普遍的应用。
本文剖析土钉墙与锚杆这两者的异同,对同类工程有一定的参考价值。
1.基坑工程的特点一般来说,基坑工程具有以下一些特点:(1)基坑为临时结构,与永久结构相比,安全储备小,风险较大。
(2)因地层、土性质、地下水等的差异,使基坑工程的区域性和个案性较强。
(3)与周边环境关系密切,对其影响较大。
(4)理论计算与经验做法同等重要。
(5)需重视监测的作用,一般采用动态信息施工方法,开挖的同时做好监测工作。
2.基坑工程的破坏形式一般来说,基坑工程的破坏形式主要有:(1)土体失稳破坏:开挖坡度过陡、土钉长度不够、桩(墙)入土深度偏浅,无法给土体提供足够的阻力,导致整体失稳破坏。
(2)支护结构强度破坏:支护结构强度不够,在土压力作用下发生破坏,进一步导致土体的破坏。
(3)土体渗透破坏:因地下水的渗流导致管涌、流砂,承压水导致突涌等导致基坑土层发生破坏。
3.土钉墙与锚杆特点土钉指植入土中并注浆形成的承受拉力与剪力的杆件,例如钢筋杆件与注浆固结体组成的钢筋土钉,击入土中的钢管土钉。
土钉墙指由随着基坑开挖分层设置的、纵横向密布的土钉群、喷射混凝土面层及原位土体所组成的支护结构。
土钉墙具有造价低、工期短、设备简单、施工方便的特点,一般来说土钉墙属于临时设施,不用于永久性支护工程。
锚杆指由杆体(钢铰线、预应力螺纹钢筋、普通钢筋或钢管)、注浆固结体、锚具、套管所组成的一端与支护结构构件连接,另一端锚固在稳定岩土体内的受拉杆件。
第一章土方工程试题及答案

第一章土方工程试题及答案建筑施工技术一、填空题1.工程中,按照土的开挖难易程度分类,可将土划分为分八类十六级。
2.土的含水量对填土压实质量有较大影响,能够使填土获得最大密实度的含水量称为土的最佳含水量3.填土压实的影响因素较多,主要有压实功、土的含水量及每层铺土厚度4.基坑边坡的坡度是以1:m来表示,其中m=B坡宽:H坡高,称为坡度系数。
5.轻型井点系统主要是由管路系统及抽水设备组成。
6.轻型井点的平面布置形式有单排、双排、环形7.水在土中渗流时,水头差与渗透路程长度之比,称为水力坡度8.土方开挖应遵循:开槽支撑,先撑后挖,分层开挖,严禁超挖的原则。
9.填土要分层分类进行,层间关系为:透水率大(小)的土在下(上),透水率小(大)的土在上(下)。
10.土经开挖后的松散体积与原自然状态下的体积之比,称为最初可松性系数11.轻型井点管插入井孔后,需填灌粗砂或砾石滤水层,上部用粘土封口,其封口的作用是防止漏气12.填土压实的方法有碾压法、夯实法和振动压实法等几种。
13.降低地下水位的方法一般可分为明排水法、人工降低地下水位两大类;每一级轻型井点的降水深度,一般不超过6m。
14.保持边坡稳定的基本条件是,在土体重力及外部荷载作用下产生的剪应力小于土体的抗剪强度15.在基坑开挖中。
防治流砂的主要途径是减小、平衡动水压力,或改变其方向。
16.在压实功相同的条件下,当土的含水量处于最佳范围内时,能使填土获得最大密实度17.填土的压实系数是指土的控制干密度与土的最大干密度之比。
18.土方调配的初始方案应采用最小元素法进行编制。
19.填土压实后必须达到要求的密实度,它是以设计规定的压实系数作为控制标准。
20.留置直壁不加支撑的开挖深度,对坚硬的粘土不能超过2m,砂土或碎石土不能超过1m。
21.当沟槽采用横撑式土壁支撑,对湿度小的黏性土,开挖深度小于3m时,水平挡土板可设置为间断式;对松散土、湿度大的土,水平挡土板应设置为连续式22.深层搅拌水泥土挡墙是由水泥土桩体相互搭接而形成的具有一定强度的挡墙,属于重力式支护结构。
土钉墙支护与喷锚支护的区别-精品文档

土钉墙支护与喷锚支护的区别文献标识码:A土钉墙支护与喷锚支护因其在支护施工中的可靠性、可行性与经济性,在现代的边坡基坑及隧道等支护工程中得到了广泛的应用。
土钉墙支护与喷锚支护(特别是非预应力锚杆喷锚支护)在型式上是相似的,都是在开挖边表面铺钢筋网,喷射混凝土面层,并在其上成孔然后安设锚钉或锚杆(索)。
二者从表面看有着很多相似之处,具有共性一面;另一方面,各自又有各自的特征和使用范围,具有个性的一面。
由于二者的共性和个性,使我们在应用中有选择的可能性和必要性,而且能够借鉴两者各自的优点,设计复合支护结构,以满足各种复杂施工现场和环境的要求。
其实,这种所谓的复合支护结构在实际应用中是较普遍的。
现在先对二者进行简要的分析,然后在此基础上得出二者的异同点及适用条件。
一、土钉墙土钉支护(soitnailing),是新兴的挡土支护技术,最先用于隧道及治理滑坡,20世纪90年代在基础深基坑支护中应用。
土钉墙是将短而密的土钉(钢筋、钢管)置入被支护的土体中,通常辅之以喷射混凝土面层。
被支护土体置入土钉后得到加固改善而形成土钉墙。
土钉墙是抵抗其后土压力的承载体,近似于重力式挡土墙。
土钉墙后的土压力是使土钉墙变形、位移、倾覆的动力。
土钉的长度取决于基坑的深度和土质情况,一般为基坑深度的0.5~0.8倍。
土钉支护工艺,可以先锚后喷,也可以先喷后锚。
喷射混凝土在高压空气作用下,高速喷向喷面,在喷层与土层间产生嵌固效应,从而改善了边坡的受力条件,有效地保边坡稳定;土钉深固于土体内部,主动支护土体,并与土体共同作用,有效地提高周围土的强度,使土体加固变为支护结构的一部分,从而使原来的被动支护变为主动支护;钢筋网能调整喷层与锚杆应力分布,增大支护体系的柔性与整体性。
土钉支护的施工工艺流程是:按设计要求开挖工作面,修正边坡;喷射第一层混凝土;安设土钉(包括钻孔、插筋、注浆、垫板等);绑扎钢筋网、留搭接筋、喷射第二层混凝土;开挖第二层土方,按此循环,直到坑底标高。
什么是土钉墙,跟锚杆有什么区别?

什么是土钉墙,跟锚杆有什么区别?
土钉墙是一种原位土体加筋技术。
将基坑边坡通过由钢筋制成的土钉进行加固,边坡表面铺设一道钢筋网再喷射一层砼面层和土方边坡相结合的边坡加固型支护施工方法。
什么是锚杆?
锚杆,是当代煤矿当中巷道支护的最基本的组成部分,他将巷道的围岩加固在一起,使围岩自身支护自身。
现在锚杆不仅用于矿山,也用于工程技术中,对边坡,隧道,坝体进行主体加固。
土钉墙和锚杆的区别:
土钉与锚杆从表面上看有类似之处,但二者有着不同的工作机理。
锚杆沿全长分为自由段和锚固段,在挡土结构中,锚杆作为桩、墙等挡土构件的支点,将作用于桩、墙上的侧向土压力通过自由段、锚固段传递到深部土体上。
除锚固段外,锚杆在自由段长度上收到同样大小的拉力;
但是土钉所受的拉力沿其整个长度都是变化的,一般是中间大,两头小,土钉支护中的喷混凝土面层不属于主要挡土部件,在土体自重作用下,它的主要作用只是稳定开挖面上的局部土体,防止其崩落和受到侵蚀。
土钉支护是以土钉和它周围加固了的土体一起作为挡土结构,类似重力式挡土墙。
另外,锚杆一般都在设置时预加拉应力,给土体以主动约束;而土钉一般不加预应力的,土钉只有在土体发生变形以后才能使它被动受力,土钉对土体的约束需要以土体的变形作为补偿,所以不能认为土钉那样的筋体具有约束机制。
其次,锚杆的设置数量通常有限,而土钉则排列较密,在施工精度和质量要求上都没有锚杆那样严格。
当然锚杆中也有不加预应力并沿通长注浆和土体粘结的特例,在特定的布置情况下,也就过渡到土
钉上了。
锚杆、锚索、土钉的区别

一、几个概念:锚杆:将拉力传至稳定岩土层的构件。
当采用钢绞线或高强钢丝束作杆体材料时,也可称为锚索。
——《建筑边坡工程技术规范》GB50330-2002土层锚杆:锚固于土层中的锚杆。
——《建筑边坡工程技术规范》GB50330-2002由设置于钻孔内、端部伸入稳定土层中的钢筋或钢绞线与孔内注浆体组成的受拉杆体。
——《建筑基坑支护技术规程》JGJ 120-99岩石锚杆:锚固于岩层内的锚杆。
——《建筑边坡工程技术规范》GB50330-2002系统锚杆:为保证边坡整体稳定,在坡体上按一定格式设置的锚杆群。
——《建筑边坡工程技术规范》GB50330-2002为使围岩整体稳定,在隧洞周边上按一定格式布置的锚杆群。
——《锚杆喷射混凝土支护技术规范》GB50086-2001锚固:利用锚定在洞室围岩或岩体边坡中的锚杆来加固岩体的工程措施。
《岩土工程基本术语标准》GB/T 50279-98锚杆挡墙:用水泥砂浆把钢杆或多股钢丝索等锚固在岩土中作为抗拉构件以保持墙身稳定,支挡土体的挡墙。
《岩土工程基本术语标准》GB/T 50279-98土钉墙:采用土钉加固的基坑侧壁土体与护面组成的支护结构。
——《建筑基坑支护技术规程》JGJ 120-99土钉:是一种基于新奥隧道法原理,在天然边坡或开挖形成的边坡、基坑原位岩土体中近于水平设置加筋杆件并沿坡面设置混凝土面层,使整体土工系统的力学性能得以改善从而提高边坡、基坑稳定性的原位加筋技术。
——《岩土工程治理手册》林宗元注编,2005年10月第1版土钉可被视为小尺寸的被动式锚杆(部份类似于全长粘结型锚杆),分为钻孔注浆钉与击入钉两种,土钉材料为角钢、圆钢、钢筋或钢管。
——《岩土锚固技术手册》闫莫明、徐祯祥、苏自约主编。
其后二个参与了《锚杆喷射混凝土支护技术规范》GB50086-2001的编写。
二、区别:土钉与锚杆不同之处有:一、受力机理1)土钉是被动受力,即土体发生一定变形后,土钉才受力,从而阻止土体的继续变形;2)锚杆是主动受力,即通过对锚杆时间预应力,在基坑未开挖前就限制土体发生过大变形;二、受力范围1)土钉是全长受力,不过受力方向分为两部分,潜在滑裂面把土钉分为两部分,前半部分受力方向指向潜在滑裂面方向,后半部分受力方向背向潜在滑裂面方向;2)锚杆则是前半部分为自由端,后半部分为受力段,所以有时候在锚杆的前半部分不充填砂浆。
第一章 土方工程试题及答案

第一章土方工程试题及答案一、填空题1.工程中,按照土的开挖难易程度分类,可将土划分为分八类十六级。
2.土的含水量对填土压实质量有较大影响,能够使填土获得最大密实度的含水量称为土的最佳含水量。
3.填土压实的影响因素较多,主要有压实功、土的含水量及每层铺土厚度。
4.基坑边坡的坡度是以1:m来表示,其中m=B坡宽:H坡高,称为坡度系数。
5.轻型井点系统主要是由管路系统及抽水设备组成。
6.轻型井点的平面布置形式有单排、双排、环形。
7.水在土中渗流时,水头差与渗透路程长度之比,称为水力坡度。
8.土方开挖应遵循:开槽支撑,先撑后挖,分层开挖,严禁超挖的原则。
9.填土要分层分类进行,层间关系为:透水率大(小)的土在下(上),透水率小(大)的土在上(下)。
10.土经开挖后的松散体积与原自然状态下的体积之比,称为最初可松性系数。
11.轻型井点管插入井孔后,需填灌粗砂或砾石滤水层,上部用粘土封口,其封口的作用是防止漏气。
12.填土压实的方法有碾压法、夯实法和振动压实法等几种。
13.降低地下水位的方法一般可分为明排水法、人工降低地下水位两大类;每一级轻型井点的降水深度,一般不超过6 m。
14.保持边坡稳定的基本条件是,在土体重力及外部荷载作用下产生的剪应力小于土体的抗剪强度。
15.在基坑开挖中。
防治流砂的主要途径是减小、平衡动水压力,或改变其方向。
16.在压实功相同的条件下,当土的含水量处于最佳范围内时,能使填土获得最大密实度。
17.填土的压实系数是指土的控制干密度与土的最大干密度之比。
18.土方调配的初始方案应采用最小元素法进行编制。
19.填土压实后必须达到要求的密实度,它是以设计规定的压实系数作为控制标准。
20.留置直壁不加支撑的开挖深度,对坚硬的粘土不能超过2 m,砂土或碎石土不能超过1 m。
21.当沟槽采用横撑式土壁支撑,对湿度小的黏性土,开挖深度小于3m时,水平挡土板可设置为间断式;对松散土、湿度大的土,水平挡土板应设置为连续式。
土钉墙和锚喷的区别

锚杆支护与土钉支护的区别一、结构上的区别1锚杆:是一种设置于钻孔内,端部伸入稳定土层中的钢筋或钢绞线与孔内注浆体组成的受拉杆体,它一端与工程构筑物相连,另一端锚入土层中,通常对其施加预应力,以承受由土压力、水压力、或风荷载等所产生的拉力,用以维护构筑物的稳定.一般由锚头段和锚固段三部分组成,其中锚固段用水泥浆或水泥砂浆将杆体与土体粘结在一起形成锚杆的锚固体.根据土体类型、工程特性与使用要求,土层锚杆锚固体结构可设计为圆形、端部扩大头型或连续球体型3类。
2土钉:用来加固或同时锚固现场原位土体的细长杆件。
通常采取土中钻孔、置入变形钢筋即带肋钢筋并沿孔全长注浆的方法做成。
土钉依靠与土体之间的界面粘结力或摩擦力,在土体发生变形条件下被动受力,并主要承受拉力作用。
土钉也可用钢管、角钢等作为钉体,采用直接击入的方法置入土中。
土钉墙支护适用于下列土体:可塑、硬塑或坚硬的黏性土,胶结或弱胶结(包括毛细水黏结)的粉土、砂土或角砾,填土、风化岩层等二、受力上的区别: 1、土钉一般不施加预应力、锚杆施加预应力 2、土钉应力沿全长都变化,锚杆应力在自由段上相同3、土钉支护和锚杆支护统称为土钉墙支护,它们两个长短不同,土钉不能拉伸,受力方向一定,而锚杆由两或三根钢绞线组成,可拉伸4、土钉墙:采用土钉加固的基坑侧壁土体与护面组成的支护结构。
土钉:是一种基于新奥隧道法原理,在天然边坡或开挖形成的边坡、基坑原位岩土体中近于水平设置加筋杆件并沿坡面设置混凝土面层,使整体土工系统的力学性能得以改善从而提高边坡、基坑稳定性的原位加筋技术。
5、锚杆基本上是反力进行平衡;土钉是和土体形成整体,可以看成是提高土的性质的作用,所以作用比较有限6、他们的力学作用原理不同。
锚杆基本上是反力进行平衡;土钉是和土体形成整体,可以看成是提高土的性质的作用,所以作用比较有限三、使用材料的区别:1、土钉可被视为小尺寸的被动式锚杆[部份类似于全长粘结型锚杆],分为钻孔注浆钉与击入钉两种,土钉材料为角钢、圆钢、钢筋或钢管。
土钉墙支护与喷锚支护的区别-文档

土钉墙支护与喷锚支护的区别随着城市化进程的不断加快,建筑工程的规模也越来越大,工程中的各种支护技术也在不断发展,其中土钉墙支护和喷锚支护是应用比较广泛的两种常见的支护方式。
虽然它们都是用来增加土壤承载力的,但是它们的原理、施工难度、适用范围等方面都有所不同,本文将对两者进行详细的介绍和比较。
1. 土钉墙支护1.1 原理土钉墙支护是一种地质灾害治理技术,它的原理是通过在土壤中埋设锚杆(有时也称为土钉),再将墙体打入土中,与土壤一起构成一个整体,从而提高土壤的整体受力能力,提高墙体的稳定性。
钢丝绳串联浇筑混凝土、砼等材料加强墙体结构,钢钉打入土体适当的深度,使之与土壤结构相互作用。
1.2 施工方法土钉墙支护的施工流程一般为5个步骤:1.每根钢钉埋入深度达到或超过土壤受载层面2.用耐腐蚀性较强的材料将钢钉与混凝土(或其他材料)耦合3.钢钉取负荷,混凝土及衬石受应力作用4.钢钉支护与衬石一体化,进行加固与护岸5.墙体表面喷涂保护层。
1.3 适用范围土钉墙支护适用于岩石、土壤、凝土等,在岩石中常用在山体公路和钢铁铸造中,土壤中主要用于公共工程、隧道、堵水堤等应用场合。
同时,由于土钉墙支护技术的成本比较低,所以较为适合中小型工程的支护。
2. 喷锚支护2.1 原理喷锚支护也是一种常见的土壤支护技术,其基本原理是将钢筋(喷锚网)嵌入土层中,使用喷锚机喷涂厚度不等的锚结料,锚结材料从喷嘴中高压喷出,与钢筋形成密实的网状结构,增强土体的力学性能和稳定性。
2.2 施工方法喷锚支护的施工流程如下:1.清理现场并做好固结预处理2.钢筋喷锚网的安装3.预喷层的施工4.喷涂锚结料5.后期修整处理2.3 适用范围喷锚支护主要适用于弱胶聚土、弱胶结性粘土、淤泥和弱泥岩等土层处于高、超高边坡或陡峭岩壁等复杂地质环境中,尤其是在施工周期较短且面积不大的情况下,更加适用。
其支护效果较为显著,具有比土钉墙支护更高的抗剪性和抗拉性,但造价相对较高。
土钉支护和锚杆支护区别之精析

土钉支护和锚杆支护区别之精析摘要:结合多年从事基坑支护工程设计的经验,结合常用的土钉支护技术和锚杆支护技术,在理论、设计和施工方面对二者的区别进行了全面的对比分析。
本文的见解可为基坑工程设计提供一定的参考和依据。
关键词:土钉;锚杆;基坑Abstract: combined with years engaged in the engineering design of the foundation pit supporting experience, with common soil nailing support technology and bolt support technology, in theory, design and construction of the face between the two analyzed roundly. This paper views for foundation pit engineering design can offer some reference and basis.Keywords: soil nail; Anchor; Foundation pit目前,土钉支护[1]和锚杆支护[2]在基坑工程中的应用已经十分普遍,但是,许多施工人员甚至设计工程师对二者缺乏较深的理解,很容易将两者混为一谈。
因此,很有必要对二者的区别进行较为全面的分析。
1.受力机理和受力形态不同一般情况下,土钉为被动受力;而锚杆是主动受力。
由于土钉长度穿过非稳定区(自由段),一部分进入土体稳定区(锚固段),在土钉施工完毕后,基坑的非稳定区产生变形,相对于土钉向基坑内侧位移,由于土钉一部分长度设置在稳定区,使得土钉和土体间的变形不能同步,则土钉和土体之间发生相对位移。
非稳定区的土体相对土钉向基坑内侧位移,土钉给周边土体提供向基坑外侧方向的侧摩阻力,来维持基坑的稳定,相反,土钉受到的侧摩阻力方向指向基坑内侧。
土钉与锚杆的区别

土钉与锚杆的区别1锚杆:是一种设置于钻孔内,端部伸入稳定土层中的钢筋或钢绞线与孔内注浆体组成的受拉杆体,它一端与工程构筑物相连,另一端锚入土层中,通常对其施加预应力,以承受由土压力、水压力、或风荷载等所产生的拉力,用以维护构筑物的稳定.一般由锚头段和锚固段三部分组成,其中锚固段用水泥浆或水泥砂浆将杆体与土体粘结在一起形成锚杆的锚固体.根据土体类型、工程特性与使用要求,土层锚杆锚固体结构可设计为圆形、端部扩大头型或连续球体型3类。
tPQjjoh2土钉:用来加固或同时锚固现场原位土体的细长杆件。
通常采取土中钻孔、置入变形钢筋即带肋钢筋并沿孔全长注浆的方法做成。
土钉依靠与土体之间的界面粘结力或摩擦力,在土体发生变形条件下被动受力,并主要承受拉力作用。
土钉也可用钢管、角钢等作为钉体,采用直接击入的方法置入土中。
土钉墙支护适用于下列土体:可塑、硬塑或坚硬的黏性土,胶结或弱胶结(包括毛细水黏结)的粉土、砂土或角砾,填土、风化岩层等。
Y& ![2o.Q1、锚杆支护式是主动支护,土钉、锚喷支护是被动支护; uV|%idC2、土钉一般不施加预应力、锚杆施加预应力; Vf V|fuW3、土钉应力沿全长都变化,锚杆应力在自由段上相同. :j<ij]rsI锚杆:将拉力传至稳定岩土层的构件。
当采用钢绞线或高强钢丝束作杆体材料时,也可称为锚索。
——《建筑边坡工程技术规范》gb50330-2002 ='[J.c}-WK*v土层锚杆:锚固于土层中的锚杆。
——《建筑边坡工程技术规范》gb50330-2002I{8sLzA03S由设置于钻孔内、端部伸入稳定土层中的钢筋或钢绞线与孔内注浆体组成的受拉杆体。
——《建筑基坑支护技术规程》jgj 120-99 [_X.Equ岩石锚杆:锚固于岩层内的锚杆。
——《建筑边坡工程技术规范》gb50330-2002 {F'~1qf 系统锚杆:为保证边坡整体稳定,在坡体上按一定格式设置的锚杆群。
锚杆、土钉的区别(完整版)

锚杆与土钉 (1)第一章锚杆与土钉的概念 (1)第一节锚杆 (1)第二节土钉 (2)第二章锚杆与土钉的区别 (3)第一节土钉与锚杆不同之处 (3)第三章知识延伸 (5)第一节喷锚支护 (5)第二节锚杆和锚索的区别 (6)第四章重要认知 (7)第五章总结 (8)锚杆与土钉按李广信教授的话,土钉是树上的鸟巢,锚杆是树上一根线挂着一个鸟巢。
以下我们来具体讨论下两者具体的区别,首先先认清楚以下几个概念。
第一章锚杆与土钉的概念第一节锚杆将拉力传至稳定岩土层的构件。
当采用钢绞线或高强钢丝束作杆体材料时,也可称为锚索。
是一种设置于钻孔内,端部伸入稳定土层中的钢筋或钢绞线与孔内注浆体组成的受拉杆体,它一端与工程构筑物相连,另一端锚入土层中,通常对其施加预应力,以承受由土压力、水压力、或风荷载等所产生的拉力,用以维护构筑物的稳定。
一般由锚头段和锚固段三部分组成,其中锚固段用水泥浆或水泥砂浆将杆体与土体粘结在一起形成锚杆的锚固体.根据土体类型、工程特性与使用要求,土层锚杆锚固体结构可设计为圆形、端部扩大头型或连续球体型3类。
第二节土钉用来加固或同时锚固现场原位土体的细长杆件。
通常采取土中钻孔、置入变形钢筋即带肋钢筋并沿孔全长注浆的方法做成。
土钉依靠与土体之间的界面粘结力或摩擦力,在土体发生变形条件下被动受力,并主要承受拉力作用。
土钉也可用钢管、角钢等作为钉体,采用直接击入的方法置入土中。
土钉墙支护适用于下列土体:可塑、硬塑或坚硬的黏性土,胶结或弱胶结(包括毛细水黏结)的粉土、砂土或角砾,填土、风化岩层等。
第二章锚杆与土钉的区别第一节土钉与锚杆不同之处一、受力机理1)土钉是被动受力,即土体发生一定变形后,土钉才受力,从而阻止土体的继续变形;2)锚杆是主动受力,即通过对锚杆时间预应力,在基坑未开挖前就限制土体发生过大变形。
二、受力范围1)土钉是全长受力,不过受力方向分为两部分,潜在滑裂面把土钉分为两部分,前半部分受力方向指向潜在滑裂面方向,后半部分受力方向背向潜在滑裂面方向;2)锚杆则是前半部分为自由端,后半部分为受力段,所以有时候在锚杆的前半部分不充填砂浆。
浅谈土钉墙喷锚支护在工程实践中的应用

浅谈土钉墙喷锚支护在工程实践中的应用摘要:土钉墙支护与喷锚支护在施工中都有广泛的应用。
本文结合笔者自身对这土钉墙支护与喷锚支护的认识,主要从它们二者的原理出发,发挥本人设计的优势,把施工方案与结构设计相结合,以介绍其优缺点及用途,旨在为土钉墙喷锚支护在工程实践中的应用起到一定的指导作用。
关键词:土钉墙支护;喷锚支护;锚杆;Abstract: soil nailing wall and spray anchor bracing in construction are widely used. The author discusses oneself to the soil nailing wall and illustr understanding, mainly from them both the principle of play the advantage of my design, the construction project and structure design, combining with the introduction of its advantages and disadvantages and purpose, aim at for the soil nailed wall spray anchor bracing its application in engineering practice play a guiding role.Keywords: soil nailing wall; Spray anchor bracing; Anchor;中图分类号:K826.16 文献标识码:A 文章编号:1、引言笔者从学校毕业后一直在设计院从事结构设计工作,单位改制后由于本人作为全国一级注册建造师及国家注册监理工程师,在执业过程中作为一个一级项目总监,监理企业的技术负责人。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
锚杆支护与土钉支护的区别
一、结构上的区别
1锚杆:是一种设置于钻孔内,端部伸入稳定土层中的钢筋或钢绞线与孔内注浆体组成的受拉杆体,它一端与工程构筑物相连,另一端锚入土层中,通常对其施加预应力,以承受由土压力、水压力、或风荷载等所产生的拉力,用以维护构筑物的稳定.一般由锚头段和锚固段三部分组成,其中锚固段用水泥浆或水泥砂浆将杆体与土体粘结在一起形成锚杆的锚固体.根据土体类型、工程特性与使用要求,土层锚杆锚固体结构可设计为圆形、端部扩大头型或连续球体型3类。
2土钉:用来加固或同时锚固现场原位土体的细长杆件。
通常采取土中钻孔、置入变形钢筋即带肋钢筋并沿孔全长注浆的方法做成。
土钉依靠与土体之间的界面粘结力或摩擦力,在土体发生变形条件下被动受力,并主要承受拉力作用。
土钉也可用钢管、角钢等作为钉体,采用直接击入的方法置入土中。
土钉墙支护适用于下列土体:可塑、硬塑或坚硬的黏性土,胶结或弱胶结(包括毛细水黏结)的粉土、砂土或角砾,填土、风化岩层等二、受力上的区别: 1、土钉一般不施加预应力、锚杆施加预应力 2、土钉应力沿全长都变化,锚杆应力在自由段上相同
3、土钉支护和锚杆支护统称为土钉墙支护,它们两个长短不同,土钉不能拉伸,受力方向一定,而锚杆由两或三根钢绞线组成,可拉伸
4、土钉墙:采用土钉加固的基坑侧壁土体与护面组成的支护结构。
土钉:是一种基于新奥隧道法原理,在天然边坡或开挖形成的边坡、
基坑原位岩土体中近于水平设置加筋杆件并沿坡面设置混凝土面层,使整体土工系统的力学性能得以改善从而提高边坡、基坑稳定性的原位加筋技术。
5、锚杆基本上是反力进行平衡;土钉是和土体形成整体,可以看成是提高土的性质的作用,所以作用比较有限
6、他们的力学作用原理不同。
锚杆基本上是反力进行平衡;土钉是和土体形成整体,可以看成是提高土的性质的作用,所以作用比较有限
三、使用材料的区别:
1、土钉可被视为小尺寸的被动式锚杆[部份类似于全长粘结型锚杆],分为钻孔注浆钉与击入钉两种,土钉材料为角钢、圆钢、钢筋或钢管。
一般来讲,土钉是用焊管直接打入土体、压浆;锚杆一般是先成孔、然后植入钢筋、压浆
2、锚杆:钢筋或钢绞线,锚杆分自由端和锚固端四、施工工艺的区别:1、土钉全长注浆,一般来讲,土钉是用焊管直接打入土体、压浆;锚杆一般是先成孔、然后。
土钉一般要求坡面有倾角(就是坡面不立直), 2、锚杆坡面一般都立直。
端部带有扩大头。
五、施工工艺的区别 1、现场施工不同,土钉一般都是先成孔,再挂网,放土钉注浆; 2锚杆基本边钻孔进锚杆,同时注浆。
其他什么间距啦等各方面都不一样,最重要还是作用原理不同。
3、土钉是一种土体加筋技术,以密集排列的加筋体作为土体补强手段,提高被加固土体的强度与自稳能力;
4、锚杆是一种锚固技术,通过拉力杆将表层
不稳定岩土体的荷载传递至岩土体深部稳定位置,从而实现被加固岩土体的稳定。
5、锚杆的长度是上面的锚杆长,下面的锚杆短, 6、土钉的长度是上短下长。
(还有非预应力喷锚)。
