安全爬梯受力计算正文
高墩安全爬梯计算书
开平市宏优金属制品有限公司香蕉式桥梁施工安全爬梯结构验算书提供方：开平市宏优金属制品有限公司技术部复核者：（由施工单位设计部复核）编制日期：2014年12月28日一、结构计算及设计依据香蕉式安全爬梯的计算参照1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-200二、安全爬梯使用材料选择及使用要求1、材料要求：（1）安全爬梯架体立柱采用φ48×3.25钢管，钢材强度等级Q235，横杆采用φ48×3钢管，剪刀撑（斜拉杆）采用钢φ48×2.2钢管。
材强度等级Q235；钢管表面应平直光滑，其质量应符合现行国家标准。
（2）横杆与立杆连接方式为香蕉式插头与销库插入式自锁连接。
（3）连墙件采用φ48×3钢管与建筑物固定，连接架体一端使用扣件锁紧钢管。
（4）楼梯采用钢板冲压，焊接成型为Z字型。
上、下各带有一个转弯平台。
2、地基要求：按照结构验算要求处理！3、搭设要求：（1）每根立杆底部应设置可调节底座，底座底板宽度为150mm，厚度为8mm。
（2）安全爬梯搭设高度为<100m；（3）搭设尺寸为：横距L b为1.268m，纵距L a为2.438m，（4）立杆接长加高采用冲压焊接在立杆上的连接销连接。
（5）连墙件：连墙件按每层设置间距为3-5m应布置靠近主节点，偏离主节点的距离不应大于300mm；应从底层第一步纵向水平处开始设置，当该处设置有困难时，应采用其他可靠措施固定。
（6）剪刀撑（斜拉杆）：剪刀撑斜杆与地面的倾角为450--600；剪刀撑斜杆采用香蕉头可旋转斜接头固定在与之相交的立杆销库上。
三、结构复核验算书（以最高层计算）安全爬梯脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。

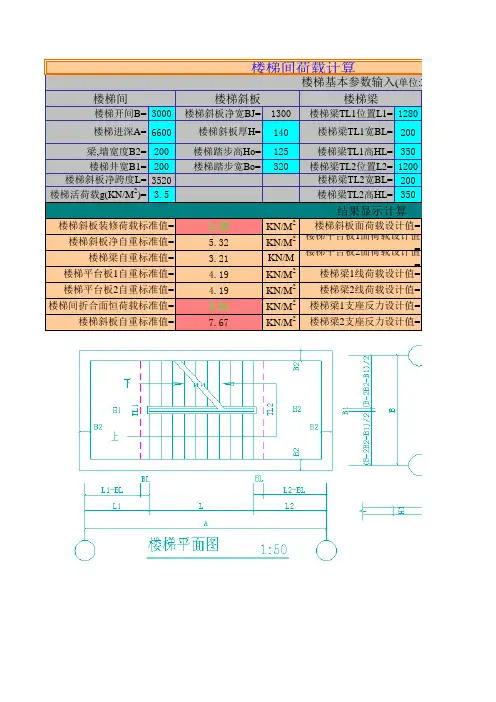

楼梯荷载计算详细
楼梯板面层及抹灰
楼梯面层材料
1
楼梯面层厚度
50
容重(KN/M3)
27
板底抹灰厚度
20
容重
17
梯斜板与水平夹角= 21.34 夹角余玄值= 0.93
理石 水磨石
地板砖 水泥砂浆
楼梯间
楼梯开间B= 3000
楼梯间荷载计算
楼梯基本参数输入(单位梯斜板净宽BJ= 1300 楼梯梁TL1位置L1= 1280
楼梯进深A= 6600
楼梯斜板厚H= 140
楼梯梁TL1宽BL= 200
梁,墙宽度B2= 200 楼梯井宽B1= 200 楼梯斜板净跨度L= 3520 楼梯活荷载g(KN/M2)= 3.5
输入(单位:MM) 楼梯平台板
楼梯平台板1跨度= 1080
楼梯平台板1厚H1= 100
楼梯平台板2跨度= 1000 楼梯平台板2厚H2= 100
示计算
14.11 9.93 9.93 34.04 33.65 51.07 50.47
KN/M2 KN/M2 KN/M2 KN/M KN/M
KN KN
2022/2/23 18:01
楼梯斜板装修荷载标准值= 楼梯斜板净自重标准值= 楼梯梁自重标准值= 楼梯平台板1自重标准值= 楼梯平台板2自重标准值=
楼梯间折合面恒荷载标准值= 楼梯斜板自重标准值=
楼梯踏步高Ho= 125 楼梯踏步宽Bo= 320
2.35 5.32 3.21 4.19 4.19 5.84 7.67
KN/M2 KN/M2
KN/M KN/M2 KN/M2 KN/M2 KN/M2
楼梯梁TL1高HL= 350 楼梯梁TL2位置L2= 1200
楼梯梁TL2宽BL= 200 楼梯梁TL2高HL= 350
桥梁墩柱安全爬梯计算书
桥梁墩柱门式安全爬梯计算书1 概况我项目部桥梁施工所采用安全爬梯为门架是楼梯，采用标准件拼装而成，门架各结构尺寸如图1所示。
门架式楼梯为标准加工件，每节2.0m，节段之间采用内插式法兰连接、每节都与旁侧的墩柱进行附着。
通过对现场门架的实际测量得到各杆件的尺寸规格为立柱Φ42×2.5钢管，内侧加强Φ30×2钢管，斜拉杆Φ20×1钢管，踏步主桁杆位50×25×2钢管，其它小的连接构件均按照现场实测值来确定。
图 1 门架式楼梯三维图2 计算依据1.JTG D60-2004《公路桥涵设计通用规范》；2.GB 50017—2003 《钢结构设计规范》；3.《材料力学》、《结构力学》。
3 设计参数1.各种材料的设计控制值采用《公路桥涵钢结构及木结构设计规范》JTJ025-86，A3钢轴向应力为140MPa，弯曲应力145MPa，剪应力85MPa。
螺栓按A、B级普通螺栓抗拉强度。
2.对门架产生的主要荷载为风荷载依照JTG D60—2004计算荷载见表1所示。
3.人员在楼梯上荷载为按照休息平台施加q=2.0KPa（等同单个平台竖向施加1.68KN集中荷载）,同时考虑3平台施加荷载。
4.踏步的强度及稳定性单独验算。
5.本模型以50m高（即25节门架拼装）。
表 1 风荷载计算表说明：1.依照公路桥涵设计通用规范4.3.7节，查表4.3.7-6，k1=2.2，查表4.3.7-1，k3=0.8，按照C/D地表粗糙度类别k5=1.7。
V根据B3标两阶段施工图总说明中对石柱风速监测多年期最大值。
2.模型中为简化计算，对风荷载添加采用面压力荷载形式故对正面建立了面板单元，实际施工过程中对门架式楼梯周围添加的防护为安全网，具有一定透风性能，故对计算的风荷载组合时添加0.8的系数。
3.风荷载以压力荷载形式添加，为简化添加方法，对40~50m高速添加50m高度处计算的风荷载，同理依次向下添加。
安全爬梯受力计算正文
安全爬梯受力计算正文安全爬梯是一种用于人员爬升或下降的设备，广泛应用于建筑施工、船舶、桥梁、塔楼等领域。
在使用过程中，正确的受力计算对于确保人员的安全至关重要。
本文将详细介绍安全爬梯受力计算的方法和要点。
安全爬梯的受力计算主要包括垂直荷载、水平荷载和弯矩。
垂直荷载是指人员在爬升或下降过程中对爬梯垂直方向施加的力。
水平荷载是指人员在爬升或下降过程中对爬梯水平方向施加的力。
弯矩是指人员在爬升或下降过程中对爬梯产生的弯曲力矩。
首先，我们来计算垂直荷载。
在一般情况下，假设每个人的体重为70千克。
如果有多个人同时使用爬梯，则需要将每个人的重量相加。
垂直荷载等于人员重量乘以重力加速度10米/秒^2、例如，如果有两个人同时使用爬梯，则垂直荷载为2*70*10=1400牛顿。
其次，我们来计算水平荷载。
水平荷载是由人员在爬升或下降过程中对爬梯产生的水平力引起的。
一般来说，水平荷载较小，可以忽略不计。
但在一些特殊情况下，如强风或地震等，水平荷载会显著增加。
在这种情况下，需要根据实际情况进行计算。
最后，我们来计算弯矩。
弯矩是人员在爬升或下降过程中对爬梯产生的弯曲力矩。
弯矩的计算需要考虑爬梯的几何形状和材料强度。
一般来说，弯矩主要集中在距离支撑点最远的地方。
根据爬梯的几何形状和材料强度，可以计算出弯矩值。
然后，根据弯矩值和爬梯的材料特性，可以判断爬梯是否具有足够的强度来承受弯矩。
需要注意的是，以上的受力计算方法只是基于一般情况，实际使用中还需要根据具体的工程要求和安全标准进行调整。
同时，为了确保人员的安全，爬梯的设计和制造需要符合相应的规范和标准。
综上所述，安全爬梯的受力计算是确保人员安全的重要环节。
垂直荷载、水平荷载和弯矩是主要的受力方向，需要通过合适的计算方法进行估算。
同时，还需要将计算结果与相关的规范和标准进行比较，以确保爬梯具备足够的强度和稳定性。
只有经过合理的受力计算和结构设计，才能确保人员在使用安全爬梯时的安全性。

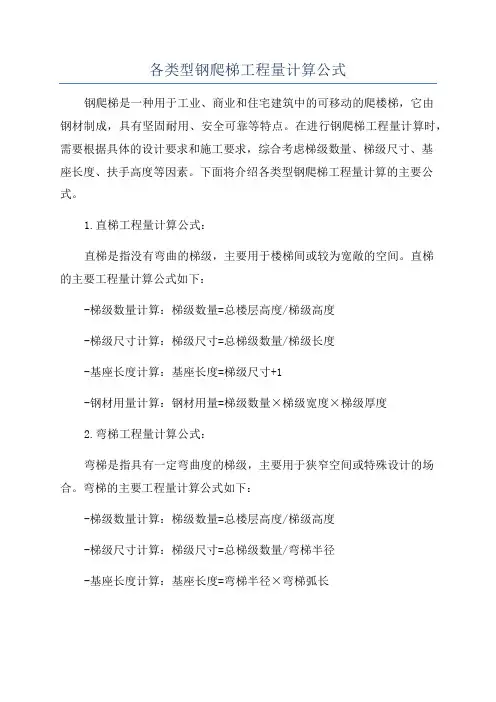

各类型钢爬梯工程量计算公式
各类型钢爬梯工程量计算公式钢爬梯是一种用于工业、商业和住宅建筑中的可移动的爬楼梯，它由钢材制成，具有坚固耐用、安全可靠等特点。
在进行钢爬梯工程量计算时，需要根据具体的设计要求和施工要求，综合考虑梯级数量、梯级尺寸、基座长度、扶手高度等因素。
下面将介绍各类型钢爬梯工程量计算的主要公式。
1.直梯工程量计算公式：直梯是指没有弯曲的梯级，主要用于楼梯间或较为宽敞的空间。
直梯的主要工程量计算公式如下：-梯级数量计算：梯级数量=总楼层高度/梯级高度-梯级尺寸计算：梯级尺寸=总梯级数量/梯级长度-基座长度计算：基座长度=梯级尺寸+1-钢材用量计算：钢材用量=梯级数量×梯级宽度×梯级厚度2.弯梯工程量计算公式：弯梯是指具有一定弯曲度的梯级，主要用于狭窄空间或特殊设计的场合。
弯梯的主要工程量计算公式如下：-梯级数量计算：梯级数量=总楼层高度/梯级高度-梯级尺寸计算：梯级尺寸=总梯级数量/弯梯半径-基座长度计算：基座长度=弯梯半径×弯梯弧长-钢材用量计算：钢材用量=梯级数量×梯级宽度×梯级厚度+弯梯边缘钢板长度×弯梯边缘钢板宽度+弯梯扶手高度×弯梯扶手宽度3.螺旋梯工程量计算公式：螺旋梯是指呈螺旋状的梯级，主要用于节省空间或作为装饰设计的要素。
螺旋梯的主要工程量计算公式如下：-梯级数量计算：梯级数量=总楼层高度/梯级高度-梯级尺寸计算：梯级尺寸=总梯级数量/螺旋半径-基座长度计算：基座长度=螺旋半径×螺旋弧长-钢材用量计算：钢材用量=梯级数量×梯级宽度×梯级厚度+螺旋梯边缘钢板长度×螺旋梯边缘钢板宽度+螺旋梯扶手高度×螺旋梯扶手宽度以上是各类型钢爬梯工程量计算的公式，根据实际设计和施工情况可进行相应调整。
这些公式可以帮助工程师和施工人员在设计和施工过程中准确计算所需的材料和资源，确保钢爬梯的质量和安全性。
安全爬梯计算书(0.5m)
1桥梁施工人员上下行走用承插型施工安全爬梯结构验算书计算者：复核者：项目负责人：2012年10月20日一、安全爬梯概述桥梁建设施工用安全爬梯是由承插式脚手架搭设而成，该脚手架是从澳洲引进的系统脚手架，主要构件为立杆、横杆和斜杆，由于横杆插头与立杆接触的范围大，具有非常大的夹紧力和稳定性，脚手架整体在三维空间结构强度高、整体稳定性好、并具有可靠的自锁性能，能有效地提高脚手架的整架稳定强度和安全度，该系统脚手架完全避免了螺栓作业及零散扣件，能方便地组装成多种规格和荷载的棚架组合。
并能更好的满足各种施工安全的需要。
广泛应用于房建、桥梁、立交桥、隧道、涵洞、烟囱、水塔、大坝及大跨度棚架等多种工程施工中。
香蕉式脚手架主要由立杆、横杆、斜杆、横撑、顶杆、底座、可调U托、脚踏板、梯子、踢脚板及其他配套构件组成。
各部件安装使用方法如下：1. 可调底座插于立杆底部，用作支承系统的水平,高度垂直调节及扩大承压面,传力给基础,由螺杆及底板焊接而成，可调底座不可调得太高，以免从立杆中脱出造成安全事故。
2. 立杆是承受垂直方向载荷的主要构件。
在立杆的管件上每隔495的距离焊有一排销扣，用来安装横杆、横撑、或斜杆。
插销直接焊接在立杆顶部，确保无丢失。
3. 横杆是框架水平承力构件。
它通过销库与立杆连接，由于销库带有锲铁，使两者的连接具有极好的力学强度和极高的自锁性能。
4. 横撑是框架水平承力及用来安放梯子和脚踏板构件。
它通过销库与立杆连接。
5. 梯子安放在横撑上，用于施工人员上下的通道。
6. 脚踏板是安放在横撑上，用于施工通道,操作平台的桥板。
7. 斜杆是用于加强整个框架的构件。
它是由特制的斜接头连接在立杆的销扣上。
8.为保证施工人员安全，立杆上每个销库需安装横杆，梯子两边均安放扶手，另外安全爬梯的斜杆也要四面安放，以加强整架的稳定性。
9.安全爬梯每隔1.5米安放一张带踏步Z字形楼梯，每隔3-5米需安置扣墙件，最大搭设高度为100米。
电梯受力计算完整版
电梯受力计算HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】一、曳引力校核1.钢丝绳曳引应满足以下三个条件：（1）轿厢装载至125％额定载荷的情况下应保持平层状态不打滑；（2）必须保证在任何紧急制动的状态下，不管轿厢内是空载还是满载，其减速度的值不能超过缓冲器(包括减行程的缓冲器)作用时减速度的值。
（3）当对重压在缓冲器上而曳引机按电梯上行方向旋转时，应不可能提升空载轿厢。
GB7588-2003附录M 提示曳引力计算采用下面的公式：式中：—当量摩擦系数； α—钢丝绳在绳轮上的包角， rad ；T 1、T 2—曳引轮两侧曳引绳中的拉力。
e —自然对数的底，e ≈2.7182.校核步骤（1）求出当量摩擦系数a)对曳引轮为半圆槽和带切口半圆槽，使用下面公式：式中：μ——摩擦系数。
β——下部切口角度值, rad ；γ——槽的角度值, rad ；式中的γβγβπβγsin sin 2sin 2cos 4+---⎪⎭⎫ ⎝⎛-的数值可由绳槽的β、γ数值代入经计算得出；也可以从下图直接查得：图8-1b) 对曳引轮为V 形槽，使用下面公式：轿厢装载和紧急制停的工况：轿厢滞留的工况：c) 计算不同工况下值摩擦系数μ使用下面的数值：装载工况μ1=0.1；轿厢滞留工况μ2=0.2；紧急制停工况μ3=10/11.0s v +（v s ——轿厢额定速度下对应的绳速，m/s ）。
（2）计算 еα分别计算出装载工况、轿厢滞留工况、紧急制停工况的е1α、е2α、е3α 数值。
（ 数值在步骤①求出；钢丝绳在绳轮上包角α的弧度值由曳引系统结构得到）（3）轿厢装载工况曳引力校核（按125%额定载荷轿厢在最低层站计算，轿底平衡链与对重顶部曳引绳质量忽略不计）式中：T 1、T 2——曳引轮两侧曳引绳中的拉力，N ； Q ——额定载重量，kg ；K ——电梯平衡系数；W 1——曳引钢丝绳质量，kg ；W 1≈H(电梯提升高度,m) ×n 1(采用钢丝绳根数) ×q 1(钢丝绳单位长度重量，kg/m) ×r(曳引钢丝绳倍率)；W 2——补偿链悬挂质量，kg ；W 2≈H(电梯提升高度,m) ×n 2(采用补偿链根数) ×q 2(补偿链单位长度重量，kg/m)r ——曳引钢丝绳的倍率； g n ——标准重力加速度，m/s 2α（gn ≈9.81m/s 2） 校核：轿厢装载工况条件下应能满足 21T T ≤е1α，即曳引钢丝绳在曳引轮上不滑移。
爬梯计算书
爬梯支撑荷载计算与安装说明一、结构图示台阶面宽度d=400+25*2=450mm ，横撑外伸部分取0.1m 。
二、荷载分析爬梯垂直距离H=4000（mm ），承插式爬梯每4m 是一个标准节（一个标准节质量为30Kg ），静荷载F 静=300；计算静荷载I=1.4*F 静/L=931、动荷载按每个标准节梯子允许1人同时作业计算（实际每节允许1人作业）F 动=mg=80*10=800N ；计算动荷载P=1.2F 动=9602、按全部人都站在爬梯外侧考虑，长横杆尺寸为24383.248⨯⨯Φ，计算长度2.5m ；取短横杆尺寸12683.248⨯⨯Φ，计算长度取1.3m ；如图2，短横杆在台阶上的长度为0.8m ，台阶外的部分长为0.5m ；三、荷载计算1、先计算梁在q 、P 单独作用下B 点位移p ,q ,B B W W 、(向下)Wbq=-132/EI Wbp=-462/EI2、再计算在B 支座力RB F 作用下B 点位移（向上）RB F B W ,3、上述3个位移相加为0，求得RB FEIEIL EIP P B W 4762)0.83.13(620.814400)x 3(62x ,-=-⨯⨯-=-⨯-= ③EIEI F RB 338.0F 33x F RB RB == 由①+②+③=0，算出Frb=4475N4、求A 点弯矩A M ，对A 点求矩得：（逆时针方向）得：/m 3331-8.0-31915,3.121.3q 0.82N F M P F M RB A RB A ==⨯+⨯=⨯+5、求RA F ,由静定条件下力的平衡有：（向下）得：）（N F P F F RA RB RA 9358-,5.08.0q =++=+四、画内力图1、剪力图 N P F SC 22208144005.0156155.0q =+⨯=+⨯=m .915225.0156155.01440025.0q 5.022N P M C =⨯+⨯=⨯+⨯=五、稳定性验算1、选用18#工字钢H=180mm,b=94mm ，d=6.5mm ，t=10.7mm.截面积A=30.756cm 2 4x cm 1660=I ，3x cm 185=W ，3x cm 8.107=S2、内力验算钢强度来算）（按235235MPa <a 47.491018591526-x max Q MP W M =⨯==σ a M 478.131********.10108.10722208t 836x x P I S F S =⨯⨯⨯⨯⨯=⋅=---τ3、挠度验算C 点挠度：符合挠度要求。
楼顶爬梯计算公式
楼顶爬梯计算公式在建筑工程中，楼顶爬梯是一种常见的设施，用于方便人们在建筑物的楼顶进行工作和维护。
对于设计师和工程师来说，计算楼顶爬梯的长度和角度是非常重要的，这样可以确保梯子的安全性和稳定性。
因此，我们需要了解楼顶爬梯的计算公式，以便正确地设计和安装梯子。
楼顶爬梯的长度计算公式如下：L = H / sin(θ)。
其中，L代表楼顶爬梯的长度，H代表楼顶的高度，θ代表楼顶爬梯的倾斜角度。
这个公式告诉我们，楼顶爬梯的长度取决于楼顶的高度和爬梯的倾斜角度。
当楼顶高度增加或者爬梯的倾斜角度增加时，梯子的长度也会增加。
因此，在设计楼顶爬梯时，我们需要考虑楼顶的高度和梯子的倾斜角度，以确保梯子的长度能够满足实际需求。
除了长度计算公式，我们还需要考虑楼顶爬梯的角度计算公式。
楼顶爬梯的安全性和舒适度取决于梯子的倾斜角度，因此我们需要确保爬梯的倾斜角度在合适的范围内。
楼顶爬梯的角度计算公式如下：θ = arcsin(H / L)。
其中，θ代表楼顶爬梯的倾斜角度，H代表楼顶的高度，L代表楼顶爬梯的长度。
这个公式告诉我们，楼顶爬梯的倾斜角度取决于楼顶的高度和梯子的长度。
当楼顶高度增加或者梯子的长度减少时，爬梯的倾斜角度也会增加。
因此，在设计楼顶爬梯时，我们需要考虑楼顶的高度和梯子的长度，以确保爬梯的倾斜角度在合适的范围内。
在实际工程中，我们还需要考虑其他因素，如楼顶爬梯的材料、结构和安装方式。
这些因素都会影响楼顶爬梯的安全性和稳定性，因此我们需要综合考虑这些因素，以确保梯子的设计和安装符合相关的标准和规范。
总之，楼顶爬梯的计算公式是设计和安装楼顶爬梯的基础，它可以帮助我们正确地计算梯子的长度和倾斜角度，以确保梯子的安全性和稳定性。
在实际工程中，我们需要综合考虑楼顶的高度、梯子的长度、倾斜角度以及其他因素，以确保梯子的设计和安装符合相关的标准和规范。
希望本文对大家了解楼顶爬梯的计算公式有所帮助。
爬梯计算书
爬梯支撑荷载计算与安装说明一、结构图示台阶面宽度d=400+25*2=450mm ，横撑外伸部分取0.1m 。
二、荷载分析爬梯垂直距离H=4000（mm ），承插式爬梯每4m 是一个标准节（一个标准节质量为30Kg ），静荷载F 静=300；计算静荷载I=1.4*F 静/L=931、动荷载按每个标准节梯子允许1人同时作业计算（实际每节允许1人作业）F 动=mg=80*10=800N ；计算动荷载P=1.2F 动=9602、按全部人都站在爬梯外侧考虑，长横杆尺寸为24383.248⨯⨯Φ，计算长度2.5m ；取短横杆尺寸12683.248⨯⨯Φ，计算长度取1.3m ；如图2，短横杆在台阶上的长度为0.8m ，台阶外的部分长为0.5m ；三、荷载计算1、先计算梁在q 、P 单独作用下B 点位移p ,q ,B B W W 、(向下)Wbq=-132/EI Wbp=-462/EI2、再计算在B 支座力RB F 作用下B 点位移（向上）RB F B W ,3、上述3个位移相加为0，求得RB FEIEIL EIP P B W 4762)0.83.13(620.814400)x 3(62x ,-=-⨯⨯-=-⨯-= ③EIEI F RB 338.0F 33x F RB RB == 由①+②+③=0，算出Frb=4475N4、求A 点弯矩A M ，对A 点求矩得：（逆时针方向）得：/m 3331-8.0-31915,3.121.3q 0.82N F M P F M RB A RB A ==⨯+⨯=⨯+5、求RA F ,由静定条件下力的平衡有：（向下）得：）（N F P F F RA RB RA 9358-,5.08.0q =++=+四、画内力图1、剪力图 N P F SC 22208144005.0156155.0q =+⨯=+⨯=m .915225.0156155.01440025.0q 5.022N P M C =⨯+⨯=⨯+⨯=五、稳定性验算1、选用18#工字钢H=180mm,b=94mm ，d=6.5mm ，t=10.7mm.截面积A=30.756cm 2 4x cm 1660=I ，3x cm 185=W ，3x cm 8.107=S2、内力验算钢强度来算）（按235235MPa <a 47.491018591526-x max Q MP W M =⨯==σ a M 478.131********.10108.10722208t 836x x P I S F S =⨯⨯⨯⨯⨯=⋅=---τ3、挠度验算C 点挠度：符合挠度要求。
高墩施工人行爬梯计算
高墩施工人行爬梯计算一、编制依据（1）《建筑施工扣件式钢管脚手架》（JGJ130-2001，2002年版）（2）《建筑施工安全检查标准》（JGJ59-99）（3）《建筑施工高处作业支全技术规范》（JGJ80-91)（4）本工程施工图纸和投标文件（5）本工程施工组织设计二、工程概况共有桥梁8座，平面均位于分离式路基段内,墩柱形式为圆柱墩，最高墩身为杨梅溪2号高架桥右幅2#墩，墩高26.22米。
三、爬梯方案选择由于墩身及盖梁的施工工期较短,计划沿墩身一侧安装专用“之”字形安全爬梯以供作业人员上下。
四、爬梯设计及验算本方案适用于墩身的爬梯支架搭设，具体高度按照每个墩的实际高度来进行相应的调整，计算参数均是按照最大的高度进行计算，以保证结构安全性。
1、参数信息（1）脚手架参数双排脚手架搭设高度为26.22米，本计算书按照最大高度26.22米来计算；采用1219×1930mm门式架搭设，采用的钢管类型为Φ42x2.2。
（2）活荷载参数施工均布活荷标准值：1.5kN/ m2；脚手架用途：施工行走脚手架；（3）风荷载参数基本风压取 0.35kN/m2；风荷载高度变化系数μz为1.33，风荷载体型系数μs 为0.8；脚手架计算中考虑风荷载作用。
（4）静荷载参数脚手架钢管自重1.01t。
2、大横杆的计算按照《扣件式钢管脚手架安全技术规范》（JGJ130-2001 ) 第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。
（1）均布荷载值计算大横杆的自重标准值 10.0384/P kN m =5 分板的荷载标准值 20.5x1/20.25/P kN m ==活荷载标准值 1.5x1/20.75/Q kN m ==静荷载的计算值 11.2x0.03841.2x0.250.3461/q kN m =+=活荷载的计算值 21.4x0.751.05/q kN m ==(（2）抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下：221max 11 0 .080.10M q l q l =+跨中最大弯矩为()22max 0.08x0.34610.10x1.05x20.53075M kN m=+=⋅ 支座最大弯矩计算公式如下：222max 110.100.117M q l q l =-－支座最大弯矩为 ()22max 0.10x0.34610.117x1.05x 20.62984M kN m=-+=-⋅我们选择支座弯矩和跨中弯矩的最大值进行强度验算： 620.6298410/5080123.984/kN mm σ=⨯=大横杆的计算强度小于205N/mm2，满足要求。
上人爬梯方案
上人爬梯方案一、工程概况：本工程为寿安滨河商业街一期二批次，拟建工程位于成都市蒲江县寿安新城。
由A~F栋商业和一层地下室共七个子项组成，地下室顶板以上分为A,B栋，各子项层数、高度、结构型式、抗震等级等见如下子项概况表。
为了便于人员上下已架设的楼面施工作业及管理，计划A、B、C、D、E、F每栋楼设一座人行爬梯。
爬梯高度同各子项平层标高。
工地爬梯舒适度取45°，即高宽比1：1。
二、编制依据：1、寿安新城滨河商业街一期二批次施工图纸；2、《建筑施工扣件式钢管脚手架安全技术规范》3、《建筑施工高处作业安全技术规范》4、《建筑结构荷载规范》5、《建筑工程施工质量验收统一标准》6、《建筑施工手册》第四版三、施工准备：1、技术准备：施工人员认真学习施工方案，领会方案意图。
2、爬梯的搭设采用48×3.2的钢管，扣件选用十字扣、直接接头、转向，平台用50厚木跳板铺设。
所需材料提前备齐。
3、架子工4人，带班1人，施工人员持证上岗，对于高空作业人员做好安全保障措施。
四、搭设方案：1、本工程A栋屋面标高11.7m、B、C、D、E、F栋主屋面标高均为13.0m，为了方便施工人员上下各操作层，所以考虑在每栋楼搭设一座上人爬梯。
位置如图：2、爬梯立杆四角采用双立杆，其余采用单立杆，横距为1500mm，纵距为1200mm, 扫地杆距地面200mm，水平杆可根据脚手板位置适当调整。
爬梯总宽度为2.4m，总长度为8m，平台宽度为1.5m，马道单跑宽度为1.1m，每跑落差为2.8m，分二跑上操作层。
爬梯的斜段两侧及平台外侧设200mm高的挡脚板和1200mm高的扶手栏杆，立面防护采用外挂密目安全网。
具体搭设详见附图。
4、为了保证爬梯架的稳固，在爬梯架的侧面设剪刀撑。
5、安全防护爬梯外围必须用合格绿色安全网沿架子外侧进行上下立挂全封闭，网与网之间用网绳连接牢固，并与架体垂和水平连接固定。
爬梯出入口必须搭设双层防雨、防砸防护棚，防护棚上满铺50厚脚手板。
高墩施工人行爬梯计算
高墩施工人行爬梯计算高墩施工是指在建筑或桥梁建设等工程中，需要进行高处施工的一种工艺。
而施工人行爬梯是工人在施工现场爬升到高处进行施工作业的一种工具。
为了确保施工人员的安全以及施工的顺利进行，合理计算施工人行爬梯的选用和使用，是非常重要的。
首先，计算施工人行爬梯的选用需要考虑以下几个因素：1.施工高度：施工人行爬梯的选用需要根据具体的施工高度确定。
一般来说，施工人行爬梯可以分为普通爬梯和折叠爬梯两种类型。
普通爬梯适用于较低的施工高度（一般不超过3米），而折叠爬梯适用于较高的施工高度。
2.施工环境：施工人行爬梯的选用还需要考虑施工环境的因素。
比如，如果施工环境狭窄或者存在一些障碍物，就需要选择可以方便携带和操作的施工人行爬梯。
3.施工作业：施工人行爬梯的选用还需要考虑具体的施工作业。
比如，如果需要在施工高处长时间停留或者进行较复杂的施工作业，就需要选择具备扶手和护栏等安全设施的施工人行爬梯。
其次，计算施工人行爬梯的使用还需要注意以下几个方面：1.承重能力：施工人行爬梯的承重能力需要符合施工人员的实际需求。
一般来说，施工人行爬梯的承重能力应当大于施工人员和施工工具的总重量。
2.稳定性：施工人行爬梯的稳定性是非常重要的。
在使用施工人行爬梯时，需要确保其底座与地面接触牢固，且在施工过程中不会出现晃动或者倾斜的情况。
3.安全设施：施工人行爬梯上应当配备稳固的护栏和可靠的扶手等安全设施，以确保施工人员在高处工作时不会发生意外。
最后，施工人行爬梯的选用和使用应当符合相关安全规范和标准。
施工单位应当在选用施工人行爬梯之前，对施工环境进行全面的安全评估，并根据评估结果选择适合的施工人行爬梯。
同时，在使用施工人行爬梯时，施工单位应当加强对施工人员的培训，确保其了解施工人行爬梯的使用方法和安全注意事项。
在高墩施工中，合理选用和使用施工人行爬梯是确保施工质量和施工人员安全的重要环节。
施工单位应当根据具体的施工需求和安全要求，进行合理的计算和选择。
楼梯荷载计算详细
2018/8/3 16:29
输入(单位:MM) 楼梯平台板
楼梯平台板1跨度= 楼梯平台板1厚H1= 楼梯平台板2跨度= 楼梯平台板2厚H2= 1620 100 1220 100 楼梯板面层及抹灰 楼梯面层材料 楼梯面层厚度 容重(KN/M3) 板底抹灰厚度 容重 14.44 9.81 9.81 37.56 35.59 67.60 64.07 KN/M2 KN/M2 KN/M
2
400 1400 180 400
结果显示计算
2.43 5.52 3.50 4.09 4.09 6.42 7.95 KN/M 楼梯斜板面荷载设计值= KN/M2 楼梯平台板1面荷载设计值= KN/M 楼梯平台板2面荷载设计值= KN/M2 KN/M2 KN/M2 KN/M2 楼梯梁1线荷载设计值= 楼梯梁2线荷载设计值= 楼梯梁1支座反力设计值= 楼梯梁2支座反力设计值=
楼梯斜板
楼梯斜板净宽BJ= 楼梯斜板厚H= 楼梯踏步高Ho= 楼梯踏步宽Bo= 1610 120 167 300
楼梯基本参数输入(单位:MM) 楼梯梁
楼梯梁TL1位置L1= 1800 楼梯梁TL1宽BL= 180 楼梯梁TL1高HL= 楼梯梁TL2位置L2= 楼梯梁TL2宽BL= 楼梯梁TL2高HL=
楼梯间荷载计算
楼梯间
楼梯开间B= 3600 楼梯进深A= 6800 梁,墙宽度B2= 180 楼梯井宽B1= 200 楼梯斜板净跨度L= 3520 楼梯活荷载g(KN/M2)= 3.5 楼梯斜板装修荷载标准值= 楼梯斜板净自重标准值= 楼梯梁自重标准值= 楼梯平台板1自重标准值= 楼梯平台板2自重标准值= 楼梯间折合面恒荷载标准值= 楼梯斜板自重标准值=
2
1 50 25 20 17
梯子攀爬踏面荷载
梯子攀爬踏面荷载全文共四篇示例，供读者参考第一篇示例：一、梯子攀爬踏面荷载的定义梯子攀爬踏面荷载是指在横梁、梯子踏面上的人或物体对梯子的荷载。
根据不同的使用环境和规范要求，梯子的攀爬踏面荷载也会有所不同。
为了保证梯子的安全稳定性能，在设计和制作梯子时需要合理计算和确认梯子的攀爬踏面荷载。
1. 垂直载荷计算方法梯子的踏步支撑面积为S，载荷为P，梯子攀爬踏面荷载为P/S。
一般来说，根据相关规范和标准要求，梯子的攀爬踏面荷载应不大于1500N。
在特殊情况下，梯子可能会受到水平方向的外部力作用，此时需要考虑梯子的水平载荷。
水平载荷可通过将垂直载荷乘以相关系数得到，一般系数为0.2-0.4。
1. 材料强度梯子的攀爬踏面荷载与梯子的材料强度密切相关。
一般来说，材料强度越高，梯子的荷载承受能力也会越大。
2. 结构设计梯子的结构设计对其攀爬踏面荷载有很大影响。
合理的结构设计可以提高梯子的稳定性和荷载承受能力。
3. 安装方式梯子的安装方式也会对其攀爬踏面荷载产生影响。
正确的安装方式能够有效提高梯子的使用安全性能。
梯子攀爬踏面荷载是保证梯子安全性能的重要指标之一。
合理计算和确认梯子的攀爬踏面荷载，可以在很大程度上避免梯子在使用过程中发生意外事故。
在梯子的设计和制作过程中，梯子攀爬踏面荷载是需要重点关注和合理计算的因素之一。
只有将梯子的攀爬踏面荷载合理计算和确认，才能保证梯子的安全可靠使用，减少事故发生的风险。
希望本文能帮助大家更好地了解梯子攀爬踏面荷载的定义、计算方法和影响因素，对提高梯子的安全性能有所帮助。
【结束】。
第二篇示例：梯子是我们日常生活中常见的工具，用于攀爬和维护高处设施。
梯子的安全材质和设计是决定梯子能否安全使用的重要因素之一，而梯子的踏面荷载则是影响梯子使用安全性的另一个关键因素。
梯子的踏面荷载是指梯子上的踏面所能承受的最大重量，也就是登高使用梯子时人的体重。
梯子的踏面荷载直接影响着梯子的承载能力和使用安全性，如果超出了梯子的踏面荷载，就会导致梯子变形或破损，从而造成意外事故。
安全爬梯受力计算正文
安全爬梯受力计算正文安全爬梯是指在高空环境下进行作业时所使用的梯子。
在使用安全爬梯进行作业前，需要进行受力计算以确保梯子的使用安全性。
本文将详细介绍安全爬梯受力计算的原理和方法。
安全爬梯的受力计算是基于静力学原理进行的。
其基本原理是根据力的平衡条件，计算梯子的受力情况，以确定梯子能够承受的最大负荷。
首先，需要明确梯子的设计参数，包括梯子的长度、宽度、材质等。
这些参数将对受力计算结果产生重要影响。
其次，需要明确梯子的支撑方式，主要分为两种：自立支撑和固定支撑。
自立支撑的梯子通过自身的重力保持平衡，固定支撑的梯子则需要通过外界支撑物进行平衡。
以自立支撑的梯子为例，进行受力计算的步骤如下：1.分析梯子的受力情况。
自立支撑的梯子主要受两种力的作用：一是重力，即梯子本身的重量；二是作用在梯子上的外力，如作业人员的重量、工具等。
2.确定梯子的支撑点。
在自立支撑的梯子上，支撑点位于梯子的底部。
根据静力学的平衡条件，支撑点的合力必须等于作用在梯子上的力的合力。
3.计算支撑点的受力情况。
根据支撑点的受力平衡原理，可以计算出支撑点的受力大小和方向。
常见的受力有两种情况：一是作用力沿着梯子的方向，即与梯子呈垂直方向；二是作用力与梯子呈角度。
4.计算梯子其他部位的受力情况。
根据受力平衡原理，可以计算出梯子其他部位的受力大小和方向。
常见的受力有两种情况：一是沿着梯子方向的力，即与梯子呈垂直方向；二是横向的力，即与梯子平行的方向。
5.判断梯子是否安全。
根据受力情况，可以计算出梯子能够承受的最大负荷。
如果作业人员的重量和工具的重量超过了最大承重能力，那么梯子就不安全，不能使用。
在进行受力计算时，还需要考虑其他因素对梯子受力的影响。
例如，梯子的倾斜度、地面的稳定性等因素都会对梯子的受力产生影响。
因此，在实际使用梯子前，还需要对这些因素进行评估和考虑。
总之，安全爬梯的受力计算是确保梯子使用安全性的重要环节。
通过合理的受力计算，可以确定梯子的最大负荷，从而保证梯子在作业过程中的安全性。
安全爬梯受力计算正文
安全爬梯受力计算正文一、安全爬梯概述桥梁建设施工用安全爬梯是由香蕉式爬梯架搭设而成，该安全爬梯是从澳洲引进的，主要构件为立杆、横杆和斜杆，由于横杆插头与立杆接触的范围大，具有非常大的夹紧力和稳定性，爬梯整体在三维空间结构强度高、整体稳定性好、并具有可靠的自锁性能，能有效地提高爬梯的整架稳定强度和安全度，该系统爬梯完全避免了螺栓作业及零散扣件，能方便地组装成多种规格和荷载的棚架组合。
并能更好的满足各种施工安全的需要。
广泛应用于房建、桥梁、立交桥、隧道、涵洞、烟囱、水塔、大坝及大跨度棚架等多种工程施工中。
香蕉式爬梯主要由立杆、横杆、斜杆、横撑、顶杆、底座、可调U 托、脚踏板、梯子、踢脚板及其他配套构件组成。
各部件安装使用方法如下：1. 可调底座插于立杆底部，用作支承系统的水平,高度垂直调节及扩大承压面,传力给基础, 由螺杆及底板焊接而成，可调底座不可调得太高，以免从立杆中脱出造成安全事故。
2. 立杆是承受垂直方向载荷的主要构件。
在立杆的管件上每隔0.5/0.75m的距离焊有一排销扣，用来安装横杆、横撑、或斜杆。
插销直接焊接在立杆顶部，确保无丢失。
3. 横杆是框架水平承力构件。
它通过销库与立杆连接，由于销库带有锲铁，使两者的连接具有极好的力学强度和极高的自锁性能。
4. 横撑是框架水平承力及用来安放梯子和脚踏板构件。
它通过销库与立杆连接。
5. 梯子安放在横撑上，用于施工人员上下的通道。
6. 脚踏板是安放在横撑上，用于施工通道,操作平台的桥板。
7. 斜杆是用于加强整个框架的构件。
它是由特制的斜接头连接在立杆的销扣上。
8.为保证施工人员安全，立杆上每隔0.5/0.75m需安装横杆，梯子两边均安放扶手，另外安全爬梯的斜杆也要四面安放，以加强整架的稳定性。
9.安全爬梯每隔1.5 米安放一张带踏步Z 字形楼梯，每隔4-5 米需安置扣墙件，最大搭设高度为100米。
二、结构计算及设计依据钢管落地扣件式脚手架安全爬梯的计算参照1.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)2.《建筑结构荷载规范》(GB50009-2001)3.《钢结构设计规范》(GB50017-2003)等。
2012-3-14人防室外出入口楼梯计算
室外出入口人防楼梯计算书一、人防室外出入口楼梯梯板计算：1、荷载计算：梯板跨度：3.380m，板厚：220mm，梯板折算厚度：295mm。
梯板恒荷载：(0.05*20+0.295*25+0.02*17)/ 0.82=10.7kN/m2梯板等效静荷载：正面荷载：qe=60 kN/m2反面荷载：qe=30 kN/m22、承载力计算：正面跨中弯矩计算：M=1.2*10.7*4.145^2/10+60*(4.145/0.82)^2/10=175.4kN*m 反面跨中弯矩计算：M=-1.0*10.7*4.32^2/10+30*(4.145/0.82)^2/10=56.7kN*m3、配筋计算：正面计算：As1=M/(0.9*fy*ho)=175.4*10^6/(0.9*1.2*360*200)=2255.66mm2/m最小配筋率：pmax{45f t/f y，0.25%}=0.25%As2=0.25%*200*1000=500 mm2实取：三级钢Ø18-110 As1=2313mm2反面计算：As2=M/(0.9*fy*ho)=56.7*10^6/(0.9*1.2*360*200)= 729.17mm2/m最小配筋率：pmax{45f t/f y，0.25%}=0.25%As2=0.25%*200*1000=500 mm2实取：二级钢Ø 12-150 As2=753 mm2二、人防室外出入口楼梯梯梁计算：1、荷载计算：梯梁跨度：4.0m，截面尺寸：400x550mm，平台板厚度：200mm。
梯梁上恒荷载：0.4*0.55*26.5+10.7*4.1/2+(0.2*25+0.05*20)*2.2/2=34.37kN/m梯板等效静荷载：正面荷载：qe=60 kN/m2正面传来线荷载：(0.4+2.2/2+4.1/2)*60=213.0kN/m反面荷载：qe=30 kN/m2反面传来线荷载：(0.4+2.2/2+4.1/2)*30=106.5kN/m2、承载力计算：正面跨中弯矩计算：M=1.2*34.37*4^2/10+213*4^2/10=406.79kN*m反面跨中弯矩计算：M=-1.0*34.37*4^2/10+106.5*4^2/10=115.41kN*m3、配筋计算：正面计算：as=M/fcbho2=406.79*10^6/(1.5*16.7*400*(500-60)^2)= 0.21ξ=1-(1-2*as)^0.5=1-(1-2*0.21)^0.5=0.238As1= fcbξho/fy=1.5*16.7*400*0.238*(500-60)/1.2/360=2428.9mm2最小配筋率：pmax{45f t/f y，0.25%}=0.25%As1=0.25%*300*(500-60)= 330mm2实取：三级钢5Ø25 As2=2450mm2反面计算：as=M/fcbho2=115.41*10^6/(1.5*16.7*400*(500-60)^2)=0.059ξ=1-(1-2*as)^0.5=1-(1-2*0.059)^0.5=0.061As2= fcbξho/fy=1.5*16.7*400*0.061*(500-60)/1.2/360=622.5mm2最小配筋率：pmax{45f t/f y，0.25%}=0.25%As2=0.25%*300*(500-60)= 330mm2实取：三级钢3Ø18 As2=942mm2。
梯子攀爬踏面荷载
梯子攀爬踏面荷载全文共四篇示例，供读者参考第一篇示例：梯子是我们日常生活中常见的工具之一，用来爬高或者到达一定高度的地方。
在使用梯子的过程中，我们需要考虑梯子的承载能力，特别是攀爬踏面荷载。
攀爬踏面荷载是指梯子在使用过程中承受的重量和压力，这直接影响到梯子的安全性和稳定性。
了解和掌握梯子的攀爬踏面荷载是非常重要的。
第一，梯子的设计和材质直接影响到其承载能力。
梯子一般由金属、木材或者塑料等材料制成，而不同的材质对承载能力的影响也是不同的。
一般来说，金属梯子的承载能力更高，木质梯子次之，塑料梯子最低。
在选购梯子时，应该根据所需的使用场景和承载能力来选择合适的梯子材质。
第二，梯子的结构和稳定性也是影响攀爬踏面荷载的重要因素。
一个结构合理、稳定性好的梯子可以承受更大的重量和压力。
一般来说，梯子的支撑方式、脚部设计以及连接件的质量都会影响其稳定性。
在使用梯子时，应该注意检查梯子的结构是否完好，以确保其稳定性。
使用梯子的方法和技巧也对攀爬踏面荷载有影响。
正确的使用方法可以减少对梯子的压力和重量，从而延长其使用寿命。
在上下梯子时应该保持身体平衡，尽量避免快速移动或者急停急启动，以减少梯子的振动和摇晃。
在选择攀爬梯子时，应该选择合适的高度和坡度，避免超负荷使用。
了解和掌握梯子的攀爬踏面荷载是非常重要的。
只有在正确选购和正确使用梯子的情况下，才能保证梯子的安全性和稳定性。
希望大家在工作和生活中都能够注意梯子的承载能力，确保自身安全。
【2000字】第二篇示例：梯子是我们日常生活中经常会用到的工具，它的设计和制作质量直接关系到我们的安全。
在使用梯子的过程中，我们应该注意梯子的荷载能力，特别是梯子的攀爬踏面荷载。
梯子的攀爬踏面荷载是指梯子踏板上最大能承受的重量，也就是登上梯子时踏板能够承受的力量。
攀爬踏面荷载的大小直接影响到梯子的使用安全，如果超过了荷载能力，梯子可能会发生变形、折断等危险情况，导致使用者摔倒受伤甚至生命危险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
