5吨双级反渗透纯水系统方案资料

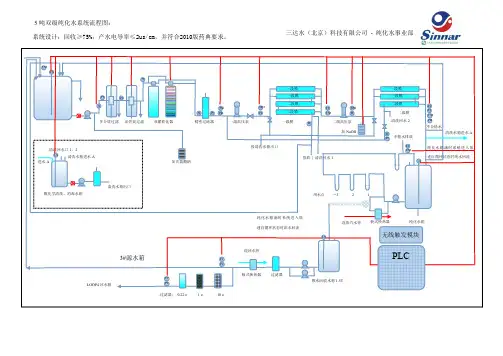

合计17页目录一、设计基础资料二、工艺及设备功能简介三、主要设备清单及报价一览表四、付款条件及交货五、运行成本分析六、设备安装调试及操作培训七、售后服务方案八、工艺流程图及安装布置图九、2008~2009年度部分客户一览第一章设计基础资料（一）原水水质原水条件：深层地下水（二）设备技术参数（1）设备产水水量：软化水产量≥15吨/小时，反渗透纯水产量≥5吨/小时（2）设备产水水质标准：软化水水质：悬浮物≤5mg/L，总硬度≤0.03mmol/L，含油量≤2mg/L，主要用于蒸汽锅炉和汽水两用锅炉的给水；反渗透纯水水质：纯水电导率≤10us/cm，氯离子水含量≤3ppm （3）设备占地面积：20*5*5m(长*宽*高)（4）设备电力需求: AC380V±5%,50HZ,15kw，3P+1N（5）设备供水要求：≥20吨/小时（可通过配置原水箱解决供水量不足问题）（三）工艺流程地下水（DN50）→进水电动阀→原水箱→原水泵→自动加絮凝剂装置→砂滤器→炭滤器→软水器→保安过滤器→软水水箱→软水变频供水泵→用水管道入口（DN50）↓一级高压泵→一级RO膜组→PH调节装置→中间水箱→二级高压泵→二级RO膜组→RO纯水箱→RO变频纯水泵→除氯交换器（一用一备）→树脂捕捉器→用水管道入口（DN32）（四）工程界限（1）设备界限：总进水口2米处至终端出水口2米处（2）控制界限：原水进水至终端水质在线检测（3）电源要求：由需方送至系统总控制柜（4）场地要求：由供方送至设备室内排水设施（五）施工条件（1）设备动力电源：AC380V±5%,50HZ,15kw，3P+1N（1）低压控制及照明电源：AC220V±5%,50HZ, 3P+1N+1PE（3）操作用直流电源：DC24V（4）原水给水流量：≥30吨/小时（DN50）（六）计划工期共计40天第一阶段设计方案确认第二阶段设备制造 35天第三阶段设备就位与安装 3天第四阶段整机调试与人员培训 2天（七）设计、制造、施工及验收标准（1）设备制造和材料选型符合反渗透系统的标准（2）GB150《钢制压力容器》（3）JB2932《水处理设备制造技术条件》（4）HGJ32《橡胶衬里化工设备》（5）《压力容器安全技术监察程序》（6）进口设备的制造工艺和材料符合美国机械工程师协会(ASME)和美国材料试验学会（ASTM）的工业法规中涉及的标准（7）JB/T74-94《对外接口法兰标准和要求》第二章工艺及设备功能简介（一）反渗透技术简介反渗透技术，是当今最先进和最节能有效的膜分离技术。

其原理是在高于溶液渗透压的作用下，依据其他物质不能透过半透膜而将这些物质和水分离开来。

由于反渗透膜的膜孔径非常小（仅为10A左右），因此能够有效地去除水中的溶解盐类、胶体、微生物、有机物等（去除率高达97%-98%）。

反渗透是目前高纯水设备中应用最广泛的一种脱盐技术，它的分离对象是溶液中的离子范围和分子量几百的有机物。

我公司集多年工业水处理系统的工艺设计、设备制造、系统成套及膜应用技术的经验，选取合理的工艺设置和设计参数，确保设备长期稳定运行。

（二）设备工艺说明（1）原水泵：主要功能：恒定系统供水压力，稳定供水量。

（2）自动加絮凝剂装置：特点是能够将溶液中的悬浮微粒聚集联结形成粗大的絮状团粒或团块，在下道过滤中去除。

（2）多介质过滤器：采用多次过滤层的过滤器，主要目的是去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20um以上的物质。

系统可以进行反冲洗、正冲洗等一系列操作。

主要功能：保证设备的产水质量，延长设备的使用寿命。

（3）活性炭过滤器：采用椰壳活性炭，不但可以吸附电解质离子，还可以去除水中的色素、异味、大量生化有机物、降低水的余氯值及农药污染物和三卤化物。

系统可以进行反冲洗、正冲洗等一系列操作。

主要功能：保证设备的产水质量，延长设备的使用寿命。

（4）软化过滤器：水的硬度主要由钙、镁形成及表示，钠离子交换软化处理的原理是将原水通过钠型阳离子交换树脂，使水中的硬度成分Ca2+、Mg2+与树脂中的Na+相交换，从而吸附水中的Ca2+、Mg2+，使水得到软化，以达到高温时不出现固体垢的目的。

（5）自动加药阻垢装置：在很大的浓度范围内有效的控制无机物结垢，不与铁铝氧化物及硅化合物凝聚形成不溶物，可防止反渗透膜面结垢，能提高产水量和产水质量，降低运行费用。

（6）保安过滤器：采用5um滤芯来截留预处理系统漏过的少量机械杂质。

过滤器筒体采用SUS304材质，内装PPF滤芯。

该滤芯是一种效率高、阻力小的深层过滤元件。

适用于含悬浮杂质较低（浊度小于5度）的水进一步净化。

主要功能：保证进入反渗透膜的水颗粒度小于5um。

（7）高压泵：因为反渗透膜在工作过程中需要较高的压力，高压泵是反渗透系统的主要运作设备，为反渗透装置的运行提供动力来源。

本系统采购杭州南方高压泵，材质为SUS304，具有外形美观、占地面积小、噪音小、免维护、经久耐用的特点。

高压泵进出水口设置低压、高压保护开关，当进水压力值低于设定值（0.05Mpa）时，停止高压泵，防止高压泵抽空损坏；当进水压力高于设定值（1.5 Mpa）时，停止高于泵，保护高压泵、膜组件不受到损坏。

（7）反渗透系统：通过泵加压,利用孔径为1/10000μm(相当于大肠杆菌大小的1/6000,病毒的1/300)的反渗透膜(RO膜),使较高浓度的水变为低浓度水,同时将工业污染物、重金属、细菌、病毒等大量混入水中的杂质全部隔离，从而达到纯化水规定的理化指标及卫生标准。

由于RO反渗透技术生产的水纯净度是目前人类掌握的一切制水技术中最高的,洁净度几乎达到100%。

设备的核心部位为反渗透膜，我公司利用美国海德能公司所生产的原装进口聚酰胺（CPA）系列膜。

该膜具有产水量高，脱盐率的优点。

（8）级间PH调节装置：由于CO2不能通过RO膜分离，而且对产水电导率的影响较大，所以向一级产水中添加NaOH溶液，将一级产水中的微量CO2转换成HCO3-,HCO3-可以在二级反渗透过程中去除，从而达到降低产水电导率的目的。

另外，由于反渗透产水显酸性，适量加入碱液也可以起到调节产水PH值的作用。

（三）设备功能简介（1）操作简单。

“傻瓜式”一键即通设备调试完毕后，无需再次调试。

开关机仅通过面板上的一个键来完成。

（2）全自动运行，可无人值守24小时连续制水。

设备自动运行、自动保护、自动在线监测。

同时系统可以实现手动和自动的切换，在非常运行条件下，对设备、水泵、控制阀等可以进行手动操作。

（3）自我保护功能高压泵进出水口设置低压、高压保护开关，当进水压力值低于设定值（0.05Mpa）时，停止高压泵，防止高压泵抽空损坏；当进水压力高于设定值（1.5 Mpa）时，停止高于泵，保护高压泵、膜组件不受到损坏。

（4）实时监控各种运行参数，一目了然反渗透装置总进水管设置在线电导率仪，检测原水水质；反渗透装置上设备纯水电导率及浓水流量计，根据运行状况，调节系统回收率；反渗透装置进水、浓水、段间均装有压力表，监测反渗透运行是否正常；多介质过滤器、活性炭过滤器进出口各设置一台压力表；保安过滤器进出口各设置一台压力表。

（5）液位控制系统相关水箱设备液位控制器，与设备连锁控制启停。

（6）药剂添加装置自动控制加药泵自动启停，药箱液位自动报警，提示操作人员配置药液。

（7）反渗透开机自动膜冲洗RO设备在系统开机时对反渗透膜自动进行膜冲洗，避免污物沉积结垢。

（8）电气控制一体化电气设备和工艺过程的控制由一个控制系统完成，提高系统的完整性和可靠性。

第三章主要设备清单及报价一览表第四章付款条件、交货周期（一）付款条件：（二）交货周期：（1）合约签定收到预付款之日起35天内完成设备制造；（2）收到发货款项2个工作日内设备进场就位，运费由供方承担；（3）水电、场地条件满足安装条件的情况下，3天内完成设备安装调试；（4）设备调试完毕2天内完成设备试运转、设备验收、人员培训及资料交接工作。

第五章运行成本分析（一）水电成本分析（1）耗电量 (电费按1元/度)（2）用水量(进水量按15T/H计，按3元/吨自来水计),水费：15×3=45元平均制水成本：（1+2）/5吨=12.38元/吨(二)易耗品明细第六章设备安装调试与操作培训（一）施工布署1.现场管理及技术人员组织为更好地完善施工技术和保证施工质量，控制好施工进度，加强该项目工程施工管理，本项目施工主要技术管理人员以下:1.1由公司任工程项目经理，全面负责施工管理和资源的配备及有关往来文件签发。

1.2由公司工程技术部总监，任工程总负责人，全面负责工程质量，进度、安全、成本的控制管理，负责施工管理和资源的配备。

1.3由公司工程技术部副经理任现场施工总指挥，全面负责本项目工程质量、进度、安全、成本控制管理的具体落实，负责与甲方联系及其它施工单位配合协调工作。

1.4由管网施工监理任现场官网施工技术负责人，负责施工现场管网安装的质量、进度等技术指导工作，负责现场工作安排、劳动力调配以及与甲方现场施工的联系、技术资料的签证、施工日记填报、竣工资料整理等有关管网安装的现场管理工作。

1.5由公司技术科给排水工程师任本项目质安员，全面负责本项目工程质量、安全工作的检查监控，严把质量关，对进场的各种产品材料一定要严格检查，必须是符合卫生条件的产品才能同意进场，确保工程质量优良。

1.6由公司设备安装处主管任设备安装负责人，带领公司五名高级技术负责本项目设备机房安装，严格按设计要求进行安装调试，对工艺流程做到科学合理，确保生产出优良纯净水。

1.7由公司工程技术部设计室给排水工程师负责本项目工程施工图纸的设计，竣工图纸的制作，施工过程中质量的跟踪等。

1.8公司任本项目工程的材料员，负责整个工程的材料收发工作，控制好材料的品质，管材须有卫生许可证批件等。

1.9公司化验中心主任任本项目工程的水质检查员，及时做好水质的日检，周检，月检及检测内容的填写。

1.10由公司专业管网安装施工队进行管网安装，严格按照技术安全规范进行施工，确保管网安装质量抓好材料的合理利用和使用管理，具体落实文明安全施工。

2．安装作业方案主要施工工序：开工前的工作——施工前准备——凿洞打槽——主立管安装——支管及用户终端安装——中途试压隐蔽——设备安装——设备试运行——系统冲洗、消毒——水质检测——内部验收——竣工验收2．1开工前的工作根据施工图纸到现场同甲方负责人确认。

图纸与现场实际情况是否相符合，进行图纸汇审，计算工程量，安排施工人员、组织施工材料与施工机具等，办理进场开工的一切手续，确保工程进度。

2．2施工前准备与甲方协调施工场地及施工用的临时水、电等，保证满足施工的需求，按图纸设计要求采购合格材料、准备好施工机具、对施工人员进行进场前的项目要求培训，合格上岗，认真做好技术交底工作、材料进场放在平整的地上，包装完整、清洁。
