智能直流稳压电源的设计开题报告
直流稳压电源的设计实验报告
直流稳压电源的设计实验报告直流稳压电源的设计实验报告引言：直流稳压电源是电子设备中常用的一种电源，它能够将交流电转换为稳定的直流电，并能够在负载变化时保持输出电压的稳定性。
本实验旨在设计并测试一台直流稳压电源，以验证其性能和稳定性。
一、设计原理：直流稳压电源的设计基于电压调节器的原理，其主要部分包括变压器、整流器、滤波器和稳压器。
变压器将交流电转换为所需电压的交流电，整流器将交流电转换为脉动的直流电，滤波器对直流电进行滤波以去除脉动，稳压器则通过反馈控制来保持输出电压的稳定性。
二、实验装置：本实验所使用的实验装置包括变压器、整流器、滤波器、稳压器、负载电阻、示波器等。
三、实验步骤：1. 连接实验装置：将变压器的输入端与交流电源相连，将变压器的输出端与整流器的输入端相连，再将整流器的输出端与滤波器的输入端相连，最后将滤波器的输出端与稳压器的输入端相连。
2. 设计稳压器：根据所需输出电压和电流，选择合适的稳压器电路，并进行元件的选取和计算。
3. 调整稳压器：根据设计的稳压器电路，进行电路连接和调整，确保输出电压的稳定性。
4. 连接负载电阻：将负载电阻与稳压器的输出端相连，以模拟实际负载情况。
5. 测试输出电压：使用示波器测量稳压器输出端的电压，并记录下来。
6. 测试负载变化：通过改变负载电阻的值，观察输出电压的变化情况，并记录下来。
7. 分析实验数据：根据实验数据，分析直流稳压电源的性能和稳定性。
四、实验结果与分析：通过实验测试，我们得到了直流稳压电源的输出电压随负载变化的曲线。
根据实验数据，我们可以计算出稳压电源的输出电压稳定度和负载调整率等性能指标。
同时，我们还可以分析实验数据，探讨直流稳压电源的稳定性和适用范围。
五、实验总结：通过本次实验，我们深入了解了直流稳压电源的设计原理和实验过程。
通过实验数据的分析，我们可以得出结论，直流稳压电源在负载变化时能够保持输出电压的稳定性，并且具有较好的性能指标。
直流稳压电源--开题报告
电源变压器：能将 220V、50Hz 输入电压降压，根据设计系统要求，选择次级 输出为 18V、50Hz 电压的变压器。
三 端 稳 压 器 ： 系 统 设 计 要 求 正 电 压 输 出 0~15V 电 压 ， 稳 压 器 LM317 从 1.25V~37V 输出可调，同时具有较高的稳压精度、较高的纹波抑制比和较好的输 出电压温度特性等。7805 输出电压 5V、电流 0.5A 可用于单片机的电源提供。
主要内容： 1．研究直流稳压电源的方法与原理。 2．设计直流稳压电源的实现方案。 3．选择器件实现系统的硬件电路。 4．编写程序和调试系统。
重点： 1、稳定直流电源的模拟电路部分设计； 2、可调稳压电路的设计； 3、电压显示的数字电路部分设计。
难点： 1、可调稳压电路从0V~3V变换的稳定输出； 2、+、-按钮控制步进0.1V输出。
预期提交的毕业设计资料： 1、 可正常工作的直流稳压电源； 2、 软件提供相应的电子文档； 3、 完成规定字数的毕业设计（论文）说明书，论文字数约 2 万字； 4、 用英文撰写毕业设计论文详细摘要（要求 300～500 单词）； 5、 英文翻译稿（4 万字符），并附原文。
指导教师意见
毕业设计（论文）开题报告
现有设备和实验条件： 计算机，示波器，万用表。
毕业设计（论文）开题报告
3、实施方案、进度实施计划及预期提交的毕业设计资料
实施方案： 系统硬件框图如图 1 所示。
电源变压器
整流电路
滤波电路
稳压电路
D/A 转换电路
AT89S51 单片机
直流稳压电源设计报告
直流稳压电源设计报告设计报告：直流稳压电源1. 设计目标：设计一个直流稳压电源，能够提供稳定的输出电压，并具备过载保护功能。
2. 设计方案：采用线性稳压电源的设计方案。
选择变压器、整流电路、滤波电路、稳压电路和保护电路五个部分组成。
3. 设计流程：- 选择合适的变压器，根据输出电压和电流的要求确定变压器的额定参数。
- 设计整流电路，一般采用整流桥整流，将交流电源输出转换为直流电源。
- 设计滤波电路，采用电容滤波和电感滤波的组合，使输出电压更加稳定。
- 设计稳压电路，常用稳压二极管、稳压管、稳压芯片等元件，通过调节电流和电压实现稳压功能。
- 设计过载保护电路，采用过流保护、过热保护、电流限制等技术手段，保护电源和负载。
4. 设计参数：- 输入电压：220V AC- 输出电压：5V DC- 输出电流：1A- 稳压精度：±5%- 过载保护：电流限制在1.2A，过热保护温度设定为85℃5. 集成电路选型：- 变压器：选择额定输入电压为220V AC，输出电压为12VAC的变压器。
- 整流电路：选择四个二极管组成整流桥，如1N4007。
- 滤波电路：选择适当的电容和电感组成滤波电路，如4700μF，100μF电容和100mH电感。
- 稳压电路：选择稳压二极管或稳压芯片，如7805稳压芯片。
- 过载保护电路：选择过流保护元件和温度传感器，如电流限制为1.2A的保险丝和额定触发温度为85℃的热敏电阻。
6. 电路连接：根据设计方案，按照电路图连接各个元件。
7. 实验验证：通过实验验证电源输出电压、电流的稳定性，并测试过载保护电路的有效性。
8. 结果分析：根据实验结果分析，评估设计方案的可行性和性能指标是否满足要求。
9. 优化改进：根据分析结果，提出优化改进的方案，如更换元件、调整参数等，以进一步提高电源的稳定性和性能。
10. 结论：根据实验和优化改进的结果，得出结论并总结设计报告。
数控直流稳压电源开题报告
电气信息工程学院毕业设计（论文）开题报告课题名称：数控直流稳压源的设计专业：电子信息科学与技术姓名：陈琳班级学号：11-02-02指导教师：邢吉生二○一五年四月一日（二）目前国内外的技术水平现状：1、国内研究现状从上世纪九十年代末起，随着对系统更高效率和更低功耗的需求，电信与数据通讯设备的技术更新推动电源行业中直流/ 直流电源转换器向更高灵活性和智能化方向发展。
在80 年代的第一代分布式供电系统开始转向到20 世纪末更为先进的第四代分布式供电结构以及中间母线结构，直流/ 直流电源行业正面临着新的挑战，即如何在现有系统加入嵌入式电源智能系统和数字控制。
早在90 年代中，半导体生产商们就开发出了数控电源管理技术，而在当时，这种方案的性价比与当时广泛使用的模拟控制方案相比处与劣势，因而无法被广泛采用。
由于板载电源管理的更广泛应用和行业能源节约和运行最优化的关注，电源行业和半导体生产商们便开始共同开发这种名为“数控电源”的新产品。
现今随着直流电源技术的飞跃发展, 整流系统由以前的分立元件和集成电路控制发展为微机控制, 从而使直流电源智能化, 具有遥测、遥信、遥控的三遥功能, 基本实现了直流电源的无人值守。
2、国外研究现状随着电子技术的发展，人们对如何提高电源的转换效率，增强对电网的适应性，缩小体积，减轻重量进入了深入的研究。
开关电源应运而生。
七十年代，便应用于电视机的接收，现在已经广泛用于彩电，录像机，计算机，通讯设备，医疗器械，气象等行业。
开关稳压电源的调整管工作在开关状态，主要优越性是交换效率可高达70~95%。
开关稳压电源的优越性还体现在：功耗小、效率高。
晶体管在激励信号的激励下，交替的工作在导通- 截止的开关状态，转换速度很快，频率一般为50kHz 左右。
开关晶体管的功耗很小，电源的效率可以大幅度的提高，达到80%以上。
体积小、重量轻。
开关稳压电源里没有采用笨重的工频变压器。
调整管上的耗散功率大幅度降低以后，省去了较大的散热片。
直流稳压电源设计报告

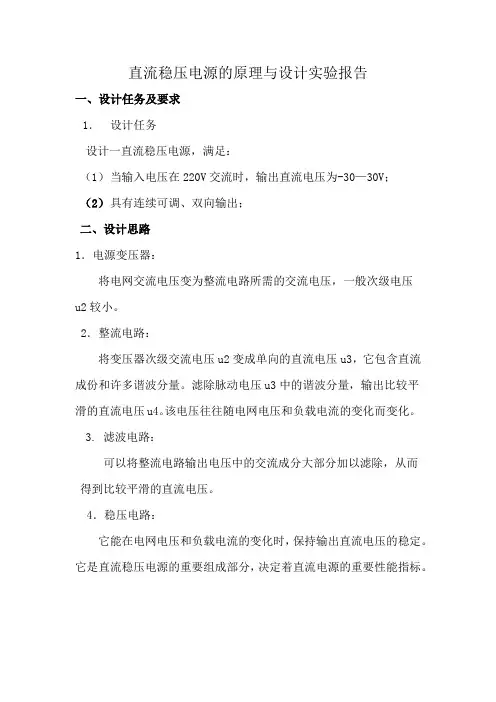

直流稳压电源的原理与设计实验报告一、设计任务及要求1．设计任务设计一直流稳压电源，满足：（1）当输入电压在220V交流时，输出直流电压为-30—30V；（2）具有连续可调、双向输出；二、设计思路1．电源变压器：将电网交流电压变为整流电路所需的交流电压，一般次级电压u2较小。
2．整流电路：将变压器次级交流电压u2变成单向的直流电压u3，它包含直流成份和许多谐波分量。
滤除脉动电压u3中的谐波分量，输出比较平滑的直流电压u4。
该电压往往随电网电压和负载电流的变化而变化。
3. 滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。
4．稳压电路：它能在电网电压和负载电流的变化时，保持输出直流电压的稳定。
它是直流稳压电源的重要组成部分，决定着直流电源的重要性能指标。
二、单元电路的设计1）电源变压器由于输出的电压可调范围是正负30V，所以选择的变压器是220V/36V。
2）整流电路（选择桥式整流电路）桥式整流属于全波整流，它不是利用副边带有中心抽头的变压器,而是用四个二极管接成电桥形式，使在电压V2的正负半周均有电流流过负载，在负载形成单方向的全波脉动电压。
3）滤波电路（电容滤波电路）整流电路输出波形中含有较多的纹波成分，与所要求的波形相去甚远。
所以通常在整流电路后接滤波电路以滤去整流输出电压的纹波。
滤波电路常有电容滤波，电感滤波等。
本设计中采用电容滤波电路图10 电容滤波电路4）稳压电路（选择三端稳压器）1.稳压电路作用是当外界因素（电网电压、负载、环境温度）发生变化能使输出直流电压不受影响，从而维持稳定的输出，常用集成稳压器，小功率稳压电源中经常使用三端集成稳压器。
2.常用的三端集成稳压器有固定式三端稳压器与可调式三端稳压器。
常用可调式正压集成稳压器有LM317系列，它们的输出电压从1.25V－37伏可调，最简的电路外接元件只需一个固定电阻和一只电位器。
其芯片内有过渡、过热和安全工作区保护，最大输出电流为1.5A。
数控直流电源--开题报告 毕业设计
浙江师范大学本科毕业设计(论文)开题报告三、研究的内容及可行性分析课题研究内容：1．设计一款稳定性好、精度高、输出可预置的直流电流源。
2. 数控直流电流源设计的具体参数要求：（1）输出电流范围：20mA～2000mA；（2）可设置并显示输出电流给定值，要求输出电流与给定值偏差的绝对值小于等于给定值的1％+10 mA；（3）具有“+”、“-”步进调整功能，步进≤10mA；（4）改变负载电阻，输出电压在10V以内变化时，要求输出电流变化的绝对值≤输出电流值的1％+10 mA；（5）纹波电流≤2mA；课题可行性分析本课题准备采用AT89C52作为数控直流电流源的控制核心, 为了实现电流设置、控制、输出、测量和显示。
该数控直流电流源由电流源模块、测量模块、数控模块、显示模块构成。
电流源模准备块采用集成运放和大功率复合管构成的闭环电压深度负反馈电路。
测量模块准备由双积分型高精度A/D来测量取样电阻上的电压值进而转化为电流值来完成。
数控模块准备以单片机为核心控制高精度D/A的输出电压送入电流源模块，可完成对输出电流的小步进控制。
通过键盘输入给定值，由D/A转换器将数字信号转换成模拟信号，经D/A输出电压作为恒流源的参考电压，用中文液晶显示输出。
本设计的系统原理框图如图1所示。
图1 系统原理框图采用AT89C52单片机作为整机的控制单元，通过改变D/A的输入数字量来改变输出电压值，从而使输出功率管的基极电压发生变化，间接地改变输出电流的大小。
为了能够使系统具备检测实际输出电流值的大小，可以将电流通过取样电阻转换成电压，并经过A/D 转换器(MAX197)进行模/数转换，间接用单片机对电压进行采样，然后进行数据处理及显示。
1. 键盘与显示电路使用单片机作为这一控制的核心，单片机与键盘相连，采用查询方式，由键盘控制输入电流，同时也由键盘进行控制其步进调整功能。
显示器LCD 选用1602B ，具有体积小、质量轻、功耗低等优点，单片机四条数据线与其相连，数据分两次传送；两条控制线E 、R/S 控制LCD 的显示。
数控线性直流稳压电源_开题报告
一、硬件部分：
本设计硬件部分分为6个模块。
（1）单片机最小系统模块，采用经典配置。
（2）主电路中的整流电路、滤波电路、稳压调整电路。
（3）人机界面的数码管显示和按键部分。
（4）单片机输出控制部分：DA转换、信号放大。
二、软件部分
在主程序下，分别编写了如下子程序：DA转换程序、电压显示程序、按键处理程序等。
单片机的软件流程图：
本设计将实现线性直流稳压，也可根据按键设置电压等功能。
工作进度安排：
（以上内容由学生在教师指导下填写）学生签字：年月日
指导教师Байду номын сангаас
审核意见
签名：年月日
数字化智能电源模块是针对传统智能电源模块的不足提出的，数字化能够减少生产过程中的不确定因素和人为参与的环节数，有效地解决电源模块中诸如可靠性、智能化和产品一致性等工程问题，极大地提高生产效率和产品的可维护性。
主要研究思路和方法：
采用51系列单片机作为整机的控制单元，利用晶体管的电流放大作用，增加负载电流，在电路中引入深度电压负反馈使输出电压稳定，通过按键改变输入的数字量改变DA输出的基准电压值，基准电压与负载电压变化趋势经过运算放大器比较放大反馈到功率管的基极，从而使输出功率管的基极电压发生变化，间接地改变输出电压的大小。采用软件方法来解决电压的步进控制，使系统硬件更加简洁，各类功能易于实现本系统以直流电源为核心，利用51系列单片机为主控制器，通过按键来设置直流电源的输出电压，设置步进为0.1V，并可由数码管显示电压设定值。利用单片机程控输出数字信号，经过D/A转换器（TLC5615）输出模拟量，再经过运算放大器放大，控制输出功率管的基极，随着功率管基极电电流的变化而输出不同的电压。
直流稳压电源开题报告
直流稳压电源开题报告直流稳压电源开题报告一、引言直流稳压电源是电子设备中常用的一种电源类型，它能够将交流电转换为稳定的直流电，并保持输出电压在一定范围内的稳定性。
本文将对直流稳压电源的原理、应用以及设计过程进行探讨。
二、直流稳压电源原理直流稳压电源的核心原理是通过整流、滤波和稳压三个步骤来实现。
首先，交流电经过整流桥整流，将其转换为脉动的直流电。
然后，通过滤波电路去除脉动，使电压更加平稳。
最后，稳压电路根据反馈信号对输出电压进行调节，以保持其稳定性。
三、直流稳压电源的应用领域直流稳压电源广泛应用于各个领域，如通信、工业控制、医疗设备等。
在通信领域中，直流稳压电源用于提供稳定的电源供应，确保通信设备的正常运行。
在工业控制领域中，直流稳压电源用于驱动各种电子元件，保证工业生产的稳定性和可靠性。
在医疗设备领域中，直流稳压电源用于为各种医疗设备提供电源，保障医疗服务的安全和稳定。
四、直流稳压电源设计过程直流稳压电源的设计过程包括选型、电路设计和性能测试三个步骤。
首先，根据实际需求选取合适的电源模块，考虑到输出电压、电流、效率等因素。
其次，进行电路设计，包括整流、滤波和稳压电路的设计。
在整流电路中，选择合适的整流桥和滤波电容，以确保输出电流的稳定性。
在稳压电路中，采用反馈控制的方式对输出电压进行调节，保持其稳定性。
最后，进行性能测试，包括输出电压波动、负载能力、效率等指标的测试，以验证设计的可行性和稳定性。
五、直流稳压电源的发展趋势随着科技的不断进步，直流稳压电源也在不断发展。
未来，直流稳压电源将更加高效、小型化和智能化。
高效性能将使电源在转换过程中的能量损失减少，提高整体效率。
小型化设计将使电源更加便携和适应各种场景的需求。
智能化技术的应用将使电源具备自动检测和调节功能，提高其稳定性和可靠性。
六、结论直流稳压电源是电子设备中不可或缺的一部分，它能够为各种设备提供稳定的电源供应。
本文对直流稳压电源的原理、应用、设计过程以及发展趋势进行了探讨。
DC稳压器设计的开题报告
1.4MHz电流模高效单片同步降压型DC/DC稳压器
设计的开题报告
本文的开题报告将介绍一种基于电流模式控制的高效单片同步降压型DC/DC稳压器的设计。
该稳压器的工作频率为1.4MHz，由于采用了电流模式控制，因此可以实现较高的转换效率和较好的稳定性。
同时，该稳压器采用了同步降压拓扑结构，可以降低开关管的损失和噪声。
本文将分别从稳压器的原理、拓扑结构、控制策略、电路设计等几个方面对该稳压器做详细介绍。
首先，介绍稳压器的工作原理，包括输入电压和输出电压之间的电压差如何被稳定地维持在一定的程度上。
接下来，根据负载性质的不同，将介绍不同的拓扑结构，重点是同步降压拓扑结构的特点和优点。
同时，为了实现高效率，提高功率密度和减少体积和成本，采用电流模式控制和同步整流技术，设计过程中会详细讨论这些电路的实现方法和控制策略。
最后，综合各项设计指标，选用合适的元器件，进行稳压器的电路设计和仿真，并且根据仿真结果进行电路性能测试和优化。
本文的研究意义在于，实现高效率、高稳定性和高可靠性的DC/DC 稳压器设计。
这些特点在众多电子设备中都非常重要，如手机、笔记本电脑、平板电脑等。
同时，通过本次设计，也可以提高对DC/DC稳压器设计的理解和掌握，对今后的电子电路设计、电源管理等方面的研究工作有很大帮助和借鉴意义。
直流稳压电源设计报告
江苏技术师范学院电气信息工程学院课程题目专业班级学生姓名学生学号指导教师年月日1．设计课题：串联型直流稳压电源2．主要技术指标：（1） 输出直流电压：Vo = 1.5V ~ 9V ，连续可调； （2） 输出直流电流：Io = 0 ~ 80mA;（3） 当输出为额定值Vo = 4.5V 时，输出最大功率：Po ≥ 0.36W ； （4） 交流电源电压：~220V ±10%×220V ； （5） 放大管具有恒流源负载；（6） 有过流保护电路，当Io ≥ 100mA 时，保护电路工作； （7） 内阻Ro < 1Ω;（8） 当输出为额定值Vo = 4.5V 时，S 〈 0.01；3．实验仪器：自耦变压器 一台 低频毫伏表 一台 示波器 一台 万用表 一块 滑线变阻器 一台4．电路原理：直流稳压电源是电子系统中不可缺少的设备之一。
直流稳压电源一般由电源变压器、整流滤波器和稳压电路所组成。
基本电路如下图所示。
串联型直流稳压电源的输出稳定性、负载能力和可调节性能都较好，因此选择此电路进行设计。
器件清单~220变压 电路 整流 电路 滤波 电路 稳压 电路 Uo 直流电压直流稳压电源总体功能框图器件名规格数量三极管3DD15 1 9012或9015 1 3DG6 3电解电容1000uF 1 100uF 1 10uF 1电容33nF 1 二极管1N4001GP 7电阻20k 1 1.0k 1 39k 1 390 1 5.6 1 56 1电位器20k 1 47k 1一、串联型稳压电源电路设计(一)功能框设计（1）变压部分通过变压器即可实现。
（2）整流部分一般采用桥式整流，采用4个二极管接成桥式。
（3）滤波部分在输出电流不大的情况下选用电容滤波。
（4）稳压部分由串联型稳压电路构成，采用恒流源电路作为放大管的集电极负载，并采用了调整管过流保护电路，使稳压电路的性能得到提高。
(二)单元电路设计1．整流滤波电路设计本设计采用桥式整流电容滤波电路如下图所示。
数控直流稳压电源开题报告最终
h
9
元器件清单及价格表
种类 变压器 桥式整流管
电容
三端集成稳压器
三极管 电位器 开关（按钮）
晶振 无源蜂鸣器 透明塑料板
型号 220:20 2W005G ELEC-RAD10（1000uf） CAP10（100uF） ELEC-RAD10（10uf） CAP10（30pF） LM317K
7805 7815 2N5401 2N5551 2N3390
CDIO二级项目开题报告
数控直流稳压电源
h
1
概述
*数控直流稳压电源采用89C52单片机芯片,先通过按键开关，选择所 需准确电压值，再将电压值显示在数码管上，并且通过模拟开关控制 稳压芯片，得到所需电压。 *硬件部分：数字显示，单片机，模拟开关芯片，开关，短路保护电 路 *软件部分：数码管动态显示程序、模拟开关控制程序、 短路报警及 保护程序
12MHz
个数 1个 1个
2个 1个 1个 2个 1个 1个 1个 2个 2个 2个 1个 9个 1个 1个 1张
价格 15
0.38 0.45*2
0.05 0.04 0.35*2 0.95
0.16
1.55 0.04*2 0.03*2 0.02*2
0.3 0.48*9
0.26 0.45
10
种类
电阻
上拉电阻 单片机
单片机电路
89C52单片机
h
7
模拟开关可以根据单片机 传过来的地址信号使其中一 个通道连通从而使可调三端 稳压芯片输出不同电压
模拟开关电路
DG508
h
8
通过两个三极管开关电路采 集到短路信号并传入单片机 外部中断口 继电器选用5V直流的小型继 电器可由单片机IO口直接驱 动
基于单片机的智能稳压电源开题报告
北京联合大学毕业设计（论文）开题报告题目：基于单片机的数控直流稳压电源的设计专业：指导教师：学院：学号：班级：姓名：一、课题任务与目的1.课题任务：设计一个基于单片机的数控直流稳压电源，具体指标要求如下：1)输入为220V/50Hz市电2)恒压输出范围：0-12V可调；步进0.1V；电压纹波不大于20mV；电流输出大于500mA。
3)要求设计相应的电压采样反馈电路。
4)设计友好的人机交互界面，用数码管或者LCD显示，能用按键的方式设定相应的输出参数。
5)具有过压过流过温报警及保护功能。
7）记忆上次设定的参数，断电后不会丢失。
2.课题目的本课题就是设计一个基于单片机为主体的数控直流电源的设计。
二、调研资料情况直流稳压电源是一种常见的电子仪器，广泛地应用于电子电路、教学实验和科学研究等领域。
目前使用的直流稳压电源大部分是线性电源，利用分立元件组成，由于体积大、效率低、可靠性差、操作使用不方便、自我保护功能不够，因而故障率高。
随着电子技术的飞速发展，各种电子、电器设备对稳压电源的性能要求日益提高，稳压电源不断朝着小型化、模块化、智能化、高效率、低成本、高可靠性、低电磁干扰方向发展。
以单片机系统为基础而设计制造出来的新一代智能稳压电源不但电路简单、结构紧凑、价格低廉、性能卓越，而且由于单片机具有计算和控制能力，利用它对采样数据进行各种计算，从而可排除和减少干扰信号和模块电路引起的误差，大大提高稳压电源输出电压精度。
智能稳压电源可利用单片机设置周密的保护监测系统，确保电源运行可靠。
输出电压采用数字显示，输入采用键盘方式，电源的外表美观，操作使用方便。
具有较高的使用价值。
参考资料[1] 李金平电子系统设计.北京.电子工业出版社2007.8[2] 张培仁张志坚高修峰. 十六位单片微处理器原理及应用(凌阳SPCE061A)[M].北京：清华大学出版北京科海电子出版社，2005.364～380.[3] 雷思孝李伯成雷向莉.单片机原理及实用技术--凌阳16位单片机原理及应用[M]. 西安: 西安电子科技大学出版,2004.319～347.[4] 张占松. 开关电源原理的原理与设计(修订版)[M]. 电子工业出版社,2004.398～410.[5] 王鸿麟. 现代通信电源(修订本)[M]. 人民邮电出版社,1998.400～420.[6] 郭强. 液晶显示应用技术[M]. 电子工业出版社,2003.591～600.[7] Engineering School of Science and Technology in Anhui.The Principal&Application of Single Chip Microcomputer(Manual data At89c51)[J].Electrical Engineering,2007,33-37[8] Rev.Sci.Instrum.1MichaelS.Cafferty eta1.Stable current supply with Protection cir-cuitsforalead-saltlaser diode,1989.124～154.三、初步设计方法与实施方案1. 基于毕设任务设计的方案：在多数电子设计当中，基于性价比的考虑，8位单片机仍是首选。
直流稳压电源设计报告
直流稳压电源设计报告摘要：本报告旨在介绍直流稳压电源的设计和原理。
通过研究电源的组成部分和工作原理，我们将设计出一种可靠而高效的直流稳压电源。
引言：直流稳压电源是电子设备中广泛使用的一种电源类型，其作用是将交流电转换为恒定的直流电，并保持电压的稳定。
在本报告中，我们将探讨直流稳压电源的设计要求和原理，并介绍我们的设计过程和结果。
一、电源设计要求在设计直流稳压电源时，有一些关键要求需要考虑。
首先是输出电压的稳定性，即输出电压的波动应尽量小。
其次是输出电流的能力，我们需要确保电源能够提供足够的电流以满足设备的需求。
此外，效率和可靠性也是设计的重要方面。
所设计的电源应能高效转换电能，并具有较长的寿命。
二、直流稳压电源的原理直流稳压电源主要由输入滤波电路、变压器、整流电路、滤波电路、电压调节电路、稳压电路和输出电路组成。
输入滤波电路起到去除输入电压中的高频噪声和纹波的作用。
变压器将输入的交流电压通过电磁感应作用转换为适当的交流电压。
整流电路将交流信号转换为直流信号。
滤波电路进一步去除纹波，以保证输出的直流电压尽可能平稳。
电压调节电路确保输出电压的稳定性。
稳压电路提供对输出电压的过载和短路保护。
最后，输出电路将电源的电能传递给设备。
三、设计过程在设计直流稳压电源时，首先我们需要选择适当的元器件。
例如，选择适当的变压器可以确保输入交流电压能够转换为所需的输出电压。
然后，我们需要进行计算和仿真，确定电路的参数以满足设计要求。
此外，还可以使用计算机辅助设计工具来优化电路。
最后，根据设计结果，我们将进行样机的制作和测试。
四、设计结果根据上述的设计过程，我们成功设计出一款直流稳压电源。
该电源具有稳定的输出电压和高效的转换效率。
经过测试，电源能够在大负载和瞬态响应方面表现良好。
此外，电源还具有过载和短路保护功能，能够保护设备免受电源故障的影响。
五、结论和展望通过本次设计，我们深入了解了直流稳压电源的原理和设计过程。
我们成功设计出一款可靠而高效的电源，满足了设计要求。
直流稳压电源设计报告
直流稳压电源的设计报告题目：设计直流稳压电源【摘要】电源是各种电子、电气设备工作的动力，是自动化部件不可缺少的组成部分，它广泛应用于科学研究、经济建设、国防设施及人民生活等各个方面，是电子设备和机电设备的基础。
在电源的众多类型中，直流稳压电源应用最为广泛，它与国民经济各个部门息息相关，特别是在实验室、IT业、采矿、小型电器等领域中应用更为广泛。
本电路由四个模块组成：稳压电源，稳流电源，DC－DC变换器和显示模块，如图所示。
稳压电源采用两级稳压电路，前级为DC－DC开关电源，后级为线性稳压电路，为进一步提高效率，两级间采用了恒压差控制技术。
稳流电源采用了经典的串联反馈电路，并做适当的改进。
DC－DC变换器采用单端反激式开关电源，具有效率高，输出电压范围宽，输出电流大的特点。
显示模块由单片A/D集成电路7107构成。
关键字：稳压稳流 DC－DC变换显示【Abstract】The power supply is a dynamical of every kind of electronics, electricity equipments work,and it is an indispensability part of automatization. it is extensive to apply to study of science, economic developments, national defense facilities and people life and so on, It is the base of electronic equipments and electromotors. In numerous types of the power supply, the direct current voltage-stabilized source application most for extensive, it is vitally related with the national economy each section, in the laboratory, IT industry, mine for minerals, abbreviated wiring wait realm especially more widespread. The circuit has four parts: regulated voltage supply, regulated current supply, DC-DCconverterand display. The voltage supply uses two-stage control. The first is a DC-DC switching power and the second is a linear circuit. The constant voltage drop technology is adopted between the two stages to obtain high efficiency. The current supply is the classical feedback series circuit and make some improvements .The DC-DC converter is a isolated feed back switching power with high efficiency ,wide range output of voltage and current。
直流稳压电源开题报告
直流稳压电源开题报告1. 介绍本开题报告旨在探讨直流稳压电源的原理、设计及应用。
直流稳压电源是一种广泛应用于各种电子设备中的电源设备，能够提供稳定的直流电压，并保持负载变化时的输出稳定性。
在本报告中，将重点讨论直流稳压电源的工作原理、常见的设计方案以及应用领域。
2. 工作原理直流稳压电源的工作原理基于反馈控制系统。
一般而言，它由三个主要组件组成：输入电源、反馈电路和控制元件。
输入电源提供原始的直流电压，反馈电路感知输出电压，而控制元件根据反馈信号调节开关转换器的工作状态。
通过不断的调整开关转换器的工作，直流稳压电源能够保持输出电压的稳定性。
3. 设计方案直流稳压电源的设计方案可以根据不同的需求选择。
以下是一些常见的设计方案：3.1 线性稳压电源线性稳压电源是最简单的方案之一，它使用线性电路将输入电压调整为所需的输出电压。
线性稳压电源的主要特点是输出电压稳定性高，输出纹波较小。
然而，由于线性稳压电源的效率低，产生的热量较多，因此在功率较大的应用中可能不太适用。
3.2 开关稳压电源相比线性稳压电源，开关稳压电源具有更高的效率和更小的体积。
它使用开关元件（如MOSFET）和电感器构成开关转换器，通过调整开关状态来实现输出电压稳定。
开关稳压电源适用于功率较大的应用，但其输出纹波较大，可能需要额外的滤波电路。
3.3 开关型带负反馈稳压电源开关型带负反馈稳压电源结合了线性稳压电源和开关稳压电源的优点。
它使用带负反馈的开关转换器，能够在保持高效率的同时提供较好的输出稳定性。
这种设计方案在大多数情况下是较为理想的选择。
4. 应用领域直流稳压电源广泛应用于各种电子设备中，下面列举了几个常见的应用领域：4.1 通信设备直流稳压电源在通信设备中具有重要的作用。
例如，用于供电解调器、网络交换机和计算机服务器等设备。
稳定的电源可以保证通信设备的正常运行，同时提供可靠的信号传输。
4.2 工业自动化在工业自动化领域，直流稳压电源被广泛应用于控制系统、传感器和执行机构的供电。
稳压电源的设计与制作开题报告
开题报告题目：稳压电源的设计与制作一、选题的目的和意义1. 课题选题背景随着时代的发展，数字电子技术已经普及到我们生活、工作和科研等各个领域。
本文将介绍一种数控直流稳压电源，本电源由直流电源、控制电路、显示电路、数模转换电路、电压放大和射极输出等部分组成。
具体说采用51系列单片机作为整机的控制单元，通过改变输入数字量来改变输出电压值，经集成运放放大和射极输出器输出，间接地改变输出电压的大小。
与传统的稳压电源相比具有操作方便，电源稳定性高以及其输出电压大小采用数码显示的特点。
利用所学的知识设计一个“基于单片机的直流稳压电路”，能够根据实际需要对输入的电压进行调节，使之输出的电压为直流稳压的电源，输出电压的特点是直流、稳压。
让自己的理论转换为实际，设计的内容具有实用性及创新性，培养自己的创新力。
另外通过整个论文撰写过程后，能熟练地掌握一般毕业论文撰写的技能、技巧，使自己所学的知识得到巩固和应用，为以后走上工作岗位更好工作打下基础。
二、研究的重点内容1.利用所学的知识设计一个直流稳压电路，输入电压为： 0～240V,50Hz交流电，输出直流电压为：0～12V；输出电流为100mA～2A，电流纹波≤2mA；并增设显示器，用以显示输入及输出信号。
通过这个设计，通过整个论文撰写过程后，能熟练地掌握一般毕业论文撰写的技能、技巧，使自己所学的知识得到巩固和应用，为以后走上工作岗位更好工作打下基础。
2．研究过程中所要做的工作：2.1了解温度检测的发展历史，并收集设计中要用到的参考资料，方案的选择对比；2.2 系统的硬件设计；2.3 系统软件设计；2.4 电路仿真及调试；3．面临困难及解决办法3．1 系统总体设计3．2 系统的硬件电路设计3．3 系统软件设计3．4 系统仿真调试与制作三、进度计划2015.07.01---2015.07.31 查阅资料，完成开题报告2015.08.01---2015.08.15 搜集资料，了解稳压电源要求，学习稳压电源工作原理及使用方法。
直流稳压电源实验设计报告
直流稳压电源-模拟电路课程设计一设计主题及原理1设计内容及要求1.1设计课题：用分立元件设计一直流稳压电源（输入电压为220V市电，输出为直流稳定电压）1.2 技术要求：额定输出电压12V，10-14V连续可调；额定输出电流1.5A；输出电阻不大于0.5欧；满载纹波峰峰值不大于60mV；稳压系数Sv≤3E-31.3 主要测量内容：最大输出电流，输出电阻，纹波峰峰值，稳压系数，电压调整率。
2.电路原理2.1 原理图2.2 电路原理分析2.2.1 整流滤波电路（3N246）四个二极管构成的桥式电路2.2.2调整管电路（Q1，Q2）作用通过集射电压U CE的自动调整，使输出电压比较稳定。
从最不利的情况考虑Q3Ucemax=1.1Ui-Uomin=1.1*1.414*20-0=31.108V（防止输出电压可调范围很大）Icm=Iomax=2A功率损耗Pcm1=Ic*Uce=1.5（24-10）=21W故Q3为大功率管Q2 同理Ucemax=31V 但其Icm=Icm1/β1等于40mV左右为中功率管Pcm2=14*40=640mW左右2.2.3 基准电压电路（稳压二极管D1和限流电阻R2）作用为给比较放大电路射级输入端提供一个稳定的基准电压与加在比较放大电路基极输入端的取样电压进行比较；Uz约为Uo（R5+Rw2）/（R3+R4+R5）故取输出电压的一半为好。
2.2.4取样电路（由R3、R4、R5组成）作用为将输出电压的变化量取出来加到误差比较放大电路与基准电压相比较。
2.2.5 比较放大电路（Q1,Q2,Q3组成）作用将输出电压的变化量与基准电压进行比较，以确定输出电压的大小去控制调整管的导通程度以改变调整管集射电压朝着与Uo的反方向变化,C4的作用滤波稳压，从而保证输出电压Uo的稳定。
2.2.6 C1,C4都起进一步滤波的作用，减小输出电压的纹波。
2.2.7 输出电压的调节范围调节可变电阻R3的滑动头，就可使输出电压Uo在Uomin~Uomax之间连续变化Uomin=(Uz+0.7)（R3+R4+R5）/（R5+R3）Uomax=(Uz+0.7) (R3+R4+R5) / R5二．模拟仿真阶段1.直流稳压电源电路原理图2.电路仿真过程2.1设置电路静态工作点（电路空载）Uo=12VQ1 Ube=0.75vQ2 Ube=0.7vQ3 Ube=0.6v由图可知三个三极管均工作在放大区2.2稳压管 2.3变压器次级电压3.各项指标测试1）电压Uo范围：8.483V~18.238V 2）额定输出电流1.491A3）输出电阻输出电阻定义：Ro=输出电压变化量与额定电流1.5A之比改变电压则可得到两组数据：可算出输出电阻Ro=0.04伏/1.5安=0.026欧4）空载时纹波:输出电压纹波0.5mv负载R6=8欧时的纹波25mV5）稳压系数：在负载电流、环境温度不变的情况下，输入电压的变化引起输出电压的相对变化：有负载时整流滤波后电压会改变（为后面计算方便使输入电压改变-10%时对应输入输出如下）Sv=(ΔV0/V0)/(ΔVi/Vi)= [220/(240-200)]/[(12.082-11.986)/12.04]=0.045三．实际制作阶段3.1实际元件清单如下：D1,D2,D3,D4 二极管1N4007C1 4700uF 25VC4 470uF 25VR1=3.0k R2=5.1k R4=100 R5=220变位器R3=500 5%三极管Q1 3DD15D V CEO=200V P CM=50W I CM=5AQ2 C9014 V CEO =25 V I cm =150 mA 功率P Cm= 625 mWQ3 C9014 V CEO =25 V I cm =500 mA 功率P Cm= 625 mW稳压管D3 5.1V保险管一个2A3.2.调试过程(当Uo=12V空载时)通过整流滤波后Ui=19.7V三极管个工作点U be1=0.7V Uce1=6.6VU be2=0.7V Uce2=7VU be3=0.7V Uce3=7.6V稳压管U D3=6.8V3.3 实验产品最终的性能最大输出电流为1.497A输出电阻Ro=0.04伏/1.5安=0.026欧纹波峰峰值,负载为8欧时输出电压纹波34mV左右稳压系数Sv=(ΔV0/V0)/(ΔVi/Vi)=[220/(240-200)]/[(12.06-11.7)/12.]=0.143.4出现的问题和解决方法测静态的时候，没反应，最后对照原电路检查得知，在焊接电路的时候，把二极管和稳压管的正负极搞反了,用万用表测正负极四个人体会通过这次模电课程设计，我知道了设计出一个电子产品的全部过程，感觉自己要多动手，多思考，不懂就要问，首先我对稳压源的原理在做这次设计前，并不是很理解，通过看模电书和电子设计实验测试书我掌握了设计一个电路要考虑许多指标，怎样根据指标来设计参数值，再用multisim来仿真，修改，来达到指标要求。
直流稳压电源设计报告
直流稳压电源设计报告报告：直流稳压电源设计一、引言直流稳压电源是电子设备中必不可少的电力供应装置之一、它能够将交流电源转换为稳定的直流电源，为各种电子设备提供稳定的工作电压。
因此，在电子工程领域中，直流稳压电源的设计显得非常重要。
本报告将介绍直流稳压电源的设计原理、关键部件以及设计流程。
二、设计原理直流稳压电源主要由输入变压器、整流电路、滤波电路、稳压电路和输出电路组成。
其中，输入变压器将市电的交流电转换为适当的交流电压；整流电路用于将交流电转换为直流电；滤波电路用于减小输出波纹并稳定输出电压；稳压电路用于维持输出电压稳定；输出电路用于连接电子设备。
三、关键部件1.输入变压器:输入变压器用于将市电的交流电转换为适当的交流电压。
输入变压器通常包括一对能够调整输入电压的绕组，以满足不同需求。
2.整流电路:整流电路用于将交流电转换为直流电。
通常使用整流二极管来实现整流功能。
整流电路可以分为半波整流和全波整流两种类型，其中全波整流电路的效果更佳。
3.滤波电路:滤波电路用于减小输出波纹并稳定输出电压。
常用的滤波电路包括电容滤波、电感滤波和RC滤波等。
电容滤波电路是最常用的滤波电路，它可以通过选取合适的电容值来实现较好的滤波效果。
4.稳压电路:稳压电路用于维持输出电压稳定。
常见的稳压电路有三种类型：线性稳压、开关稳压和调制稳压。
线性稳压电路最简单，但效率低；开关稳压电路效率高，但设计复杂度高；调制稳压电路结构简单，效果和过程较好的结合。
5.输出电路:输出电路用于连接电子设备。
输出电路需要根据电子设备的工作电压和电流需求进行设计，并考虑稳压电源和电子设备的匹配性。
四、设计流程1.确定电源需求:在设计直流稳压电源之前，需要确定电源的输出电压、电流需求以及稳定性要求等。
2.设计输入变压器和整流电路:根据电源的输入电压和输出电压要求，设计输入变压器和整流电路。
输入变压器的绕组数和输入电压的变化范围应根据输入电压的要求选择。
(完整版)直流稳压电源电路的设计实验报告
直流稳压电源电路的设计实验报告一、实验目的1、了解直流稳压电源的工作原理。
2、设计直流稳压电路，要求输入电压：220V市电，50Hz，用单变压器设计并制作能够输出一组固定+15V输出直流电压和一组+1.2V~+12V连续可调的直流稳压电源电路，两组输出电流分别I O≥500mA。
3、了解掌握Proteus软件的基本操作与应用。
二、实验线路及原理1、实验原理（1）直流稳压电源直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。
一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：图2-1 直流稳压电源的原理框图和波形变换其中：1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。
2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。
3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。
滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。
4）稳压电路：其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。
稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。
（2）整流电路常采用二极管单相全波整流电路，电路如图2-2所示。
在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。
正负半周内部都有电流流过的负载电阻RL，且方向是一致的。
电路的输出波形如图2-3所示。
t整流二极管采用1N4007，具有正向导通电压降低，导通电流高，泄露电流低，过载电流高，成本低等优点，其基本参数如下图所示，有黑色线圈一端表示负极。
数控直流稳压电源开题报告
数控直流稳压电源开题报告数控直流稳压电源开题报告一、引言数控直流稳压电源是一种能够提供稳定直流电压输出的电源设备，广泛应用于电子、通信、仪器仪表等领域。
本开题报告旨在介绍数控直流稳压电源的原理、设计和实现过程，并探讨其在实际应用中的优势和挑战。
二、数控直流稳压电源的原理数控直流稳压电源的核心原理是通过控制电源输出的电压和电流，使其保持在设定值范围内。
其基本组成包括变压器、整流电路、滤波电路、稳压电路和控制电路。
变压器将交流电转换为低压交流电，经过整流电路将其转换为直流电，并通过滤波电路消除电压波动。
稳压电路通过控制电路对电源输出进行调节，使其保持稳定。
三、数控直流稳压电源的设计和实现数控直流稳压电源的设计和实现需要考虑多个因素，包括输出电压范围、输出电流能力、稳定性等。
首先，需要确定所需的输出电压范围，根据应用需求选择适当的变压器和稳压电路。
其次，需要考虑输出电流能力，根据实际负载情况选择适当的电源功率。
最后，需要设计合适的控制电路，以实现对电源输出的精确控制。
四、数控直流稳压电源的优势数控直流稳压电源相比传统的线性稳压电源具有多个优势。
首先，其输出电压稳定性高，能够满足对电压精度要求较高的应用。
其次，数控直流稳压电源具有较高的效率，能够提供更大的输出功率。
此外，数控直流稳压电源还具有较好的负载能力和抗干扰能力，适用于复杂的工作环境。
五、数控直流稳压电源的挑战数控直流稳压电源在实际应用中也面临一些挑战。
首先，其设计和实现过程较为复杂，需要考虑多个因素的综合影响。
其次，数控直流稳压电源的成本较高，对于一些应用场景可能不太经济实用。
此外，数控直流稳压电源的维护和调试也需要一定的专业知识和技能。
六、结论数控直流稳压电源作为一种能够提供稳定直流电压输出的电源设备，在电子、通信、仪器仪表等领域具有广泛的应用前景。
通过合理的设计和实现，数控直流稳压电源能够满足不同应用场景的需求，提供稳定可靠的电源供应。
然而，数控直流稳压电源在实际应用中也面临一些挑战，需要不断改进和优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选题背景（含国内外相关研究综述及评价）与意义：
随着直流电源技术的飞跃发展, 整流系统由以前的分立元件和集成电路控制发展为微机控制, 从而使直流电源智能化, 具有遥测、遥信、遥控的三遥功能, 基本实现了直流电源的无人值守
从80年代的第一代分布式供电系统开始转向到20世纪末更为先进的第四代分布式供电结构以及中间母线结构，直流/直流电源行业正面临着新的挑战，即如何在现有系统加入嵌入式电源智能系统和数字控制
智能模块电源采用电流型控制模式，集中式散热技术，实时多任务监控，具有高效、高可靠、超低辐射，维护快捷等优点，机箱结构紧凑，防腐与散热也作了多方面的加强。
它的应用将会克服大功率电源的制造、运输及维修等困难。
而且和传统可控硅电源相比节电20%-30%节能优势，奠定了它将是未来大功率直流电源的首选
选题的依据就是我们学过了电子技术，单片机原理，电路原理，以及了解到的电源相对于电力电子，等电子设备的重要性
直流电源的应用在生活中非常广泛。
它为许多用电器直接提供能量。
特别是电子产品，大多为 36V以下的低压。
然而生活中电压多为 220V 交流，不能为这些用电器直接供电。
数控直流电源解决了这些问题，给我们带来了极大的方便意义：现在的各种电子设备对电源的需求是越来越大，要求是越来越高，任何电子设备，都离不开电源,由此可见，高精度，高稳定度的直流电源是多么地重要，有意义。
二、选题研究的方法与主要内容：
研究的内容：
基于AT89S52单片机来设计一种数字化通用的直流稳压电源，采用12位的D/A转换器TLV5636来实现本次设计的数字化控制部分，用12位的A/D转换器MAX1241来实现电压的测量，利用液晶LCD-12864来完成对电压值得显示。
系统要完成的指标是：
设计一个具有多种功能的数控直流稳压电源。
1. 输出电压：0~9.9V步进可调，调整步距0.1V；
2. 输出电流：《500mA；
3. 精度：静态误差《1%FSR,纹波《10mV;
4．显示：输出电压值由LED数码管线束；
5.电压调整：由“+”、“-”两键分别控制输出电压的步进增减；
6.输出电压可预置在0-9.9V之间任意的值；
电源是电力电子设备中十分重要的器件，在本次设计中，电源给单片机，AD/DA 芯片供电，整个系统是否能够精准稳定的运行的前提就是有一个十分稳定的电源供电系统。
所以本次设计重点，也是难点，就是在于设计电源模块。
要解决的问题：就是如何设计滤波和稳压电路，以及恒压部分的带负载能力的电路来给系统提供精准的稳定的直流电源。
三、研究条件、拟解决的主要问题和预期结果：
进度安排：
1月1-2月27：资料收集阶段，完成资料的整理
2月27-3月2：完成开题报告并且初步完成电路图的设计
3月7-4月6 ：完成各个模块电路板的制作
4月10-20 ：完成整机电路的制作和电路调试工作
4月22-5月7：完成论文初稿的撰写
5月7-18 ：答辩
1，首先查阅各种文献资料，了解数控直流稳压电源的设计原理，初步确定自己设计的蓝图，找同学老师去咨询，探讨了解其他做过这类设计同学的研究方向和研究成果。
最后自己确定设计整个系统的进度安排以及详细的实现步骤
2, 设计步骤：
2.1 电路图的设计
2.1.1 确定目标：确定整个系统是由哪些模块构成的，各个模块之间的联系，以及画出，整个系统的的原理图。
2.1.2系统分析：确定个每个模块的功能及电路组成。
2.1.3 参数分析：根据这次系统设计要实现的功能，来确定每个模块电路元器件的参数。
2.1.4 总电路图：确定各个模块的电路，并完成总电路图
2.2电路的安装以及调试
2.2.1 根据电路原理图，画出PCB板，然后印刷电路板，安装好元件.
2.2.2 测试各个模块的数据，看是否达标
2.2.3 测试整机电路
3论文的撰写
完成论文的初稿撰写，然后找同学老师做一些指导，修改四、主要参考文献：
四、主要参考文献：
[1] 康华光电子技术基础高等教育出版社
[2] 陈本竹.三端可调直流稳压器的扩流及其估算[J].仪表技术
报.2004,(02):52-55.
[3] 用单片机制作的直流稳压可调电源电子世界 2005年第11期
[4] 刘华毅，李霞，徐景德电力电子技术第35卷第六期2001年12月
[5] 陈小忠、黄宁、赵小侠单片机接口技术实用子程序人民邮电出版社
[6] 王幸之．单片机应用系统抗干扰技术．北京：航空航天大学出版社，
2000．
[7] 先锋工作室．单片机程序设计实例．北京：清华大学出版社，2003．
[8]钟球航,王晓萍,闻春敖,赵文义.基于单片机C8051F020的自动测控LED 节能
照明系统[J].电子设计工程报.2011,(01):122-125.
[9] 苗新法.基于可调稳压芯片的数控恒流源[J].电子测量技术报.2011, (07):13-15.
[10]陶伟林,王英民,雷开卓.基于微处理器的精密数控恒流源[J].电子技术应用
报.2007,(07):138-140.
[11] 万晓春,杨麟祥,岳继光.基于DSP的高频三相大功率电源研究[J].现代电
子技术报.2007,(24):7-9.
[12] 张毅刚，单片机原理及接口技术（c51编程），人民邮电出版社。
