施工图绘制方法
绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法建筑施工图是建筑设计的重要组成部分，它涵盖了建筑结构、布局和细节。
有一个清晰而详细的施工图，可以帮助建筑师和施工队在施工过程中减少错误，并确保项目按计划顺利进行。
本文将介绍绘制建筑施工图的步骤和方法。
一、了解项目需求绘制建筑施工图的第一步是了解项目的需求。
需要对建筑结构、功能和材料有充分的了解，同时还需要与建筑师、业主和施工队进行沟通，以确定他们的要求和期望。
这有助于确保施工图符合所有相关方面的要求，避免出现不必要的错误和返工。
二、制定基础设计图纸制定基础设计图纸是制作建筑施工图的重要一步，这通常需要通过计算、评估和测量来完成。
基础设计图纸通常包括地面平面图、外墙图、房间布局图、设备布局图和建筑物立面图等。
三、绘制详细图纸在制定好基础设计图纸后，可以开始制作建筑施工详细图纸。
这些图纸需要包括所有构件的详细尺寸和细节，包括墙壁、楼板、屋顶、门窗、楼梯等。
所有的细节都应绘制到详细图纸中，以确保项目能够按照设计方案完美执行。
四、选择合适的绘图软件随着数字技术的飞跃发展，现在可以通过一些绘图软件来制作建筑施工图。
这些软件提供了广泛的绘图工具和特效，可以帮助设计师创建更准确、更高质量的施工图。
常用的建筑绘图软件有AutoCAD、SketchUp、Revit等。
五、审查和修改在设计好建筑施工图后，需要对其进行审查和修改。
这需要与建筑师、施工队和业主进行沟通，以确保施工图符合所有相关标准和要求，避免出现不必要的错误和延迟。
六、输出和交付最后，需要输出和交付建筑施工图。
建筑施工图重要性极大，由于施工图是建筑施工的核心部分，因此，输出的文件应当是易于使用的，而且资料的清晰度、标准化也需要时刻得到重视。
综上所述，绘制建筑施工图的步骤和方法，需要了解项目需求，制定基础设计图纸，绘制详细图纸，选择合适的绘图软件，审查和修改，输出和交付。
准确和详细的建筑施工图确保了在施工过程中没有任何失误，项目能够平顺推进，并最终建造出符合规范的完美建筑。
安装工程施工图的画法有
安装工程施工图的画法有一、画法1. 选择画图工具：安装工程施工图通常使用CAD软件进行绘制，因为CAD软件具有高效、精确和便捷的特点，适合绘制各种施工图。
如果不熟悉CAD软件，也可以手绘，但需要保证绘图清晰、准确。
2. 设定图幅：在CAD软件中，需要设定施工图的图幅大小，一般按照实际需要确定。
通常情况下，施工图尺寸为A0、A1或A2等。
3. 绘制平面布置图：首先根据设计图纸，绘制安装工程的平面布置图，包括设备、管道、电气设备等的布置位置和相互关系。
在绘制过程中，应该按照设计图纸上的布置要求进行细致标注，确保安装工程按照设计要求进行。
4. 绘制设备示意图：根据设计图纸，绘制具体设备的示意图，包括设备的尺寸、型号、连接方式等。
设备示意图应该清晰、准确，能够方便施工人员理解和操作。
5. 绘制管道布置图：根据设计要求，绘制管道的布置图，包括管道的走向、连接方式、支架位置等。
管道布置图应该注明各种直径管道的尺寸和连接方式，确保管道施工的准确性。
6. 标注图纸要求：在施工图上，应该标注清楚设计要求、尺寸、标高等信息，确保施工人员理解和按照要求进行施工。
二、标注方法1. 设备标注：在设备示意图上，应该标注设备的尺寸、型号、连接方式等信息，以便施工人员按照要求进行布置和连接。
2. 管道标注：在管道布置图上，应该标注管道的走向、直径、连接方式、支架位置等信息，确保管道施工的准确性。
3. 尺寸标注：在安装工程施工图上，应该标注各种设备、管道、支架等的尺寸，确保施工的准确性。
尺寸标注应该符合设计要求，清晰明了。
4. 标高标注：在施工图上标注各种设备、管道、支架等的标高，以便施工人员进行准确布置和连接。
标高标注应该与设计要求一致，确保施工的顺利进行。
5. 其他标注：除了上述内容，施工图还应该标注施工人员注意事项、安装要求、安全要求等信息，以便施工人员按照规范进行施工。
在绘制安装工程施工图时，需要注意以下几点：1. 保持施工图的清晰：施工图应该清晰、简洁，便于施工人员理解和操作。

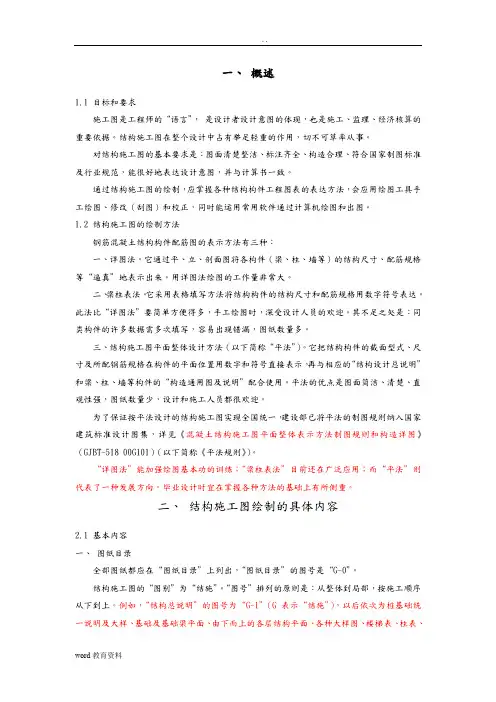

施工图绘制详解
一、概述1.1 目标和要求施工图是工程师的“语言”，是设计者设计意图的体现，也是施工、监理、经济核算的重要依据。
结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。
对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一致。
通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法，会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。
1.2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种：一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法。
它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。
三、结构施工图平面整体设计方法（以下简称“平法”）。
它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。
为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）。
“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用；而“平法”则代表了一种发展方向。
毕业设计时宜在掌握各种方法的基础上有所侧重。
二、结构施工图绘制的具体内容2.1 基本内容一、图纸目录全部图纸都应在“图纸目录”上列出，“图纸目录”的图号是“G-0”。
结构施工图的“图别”为“结施”。
建筑结构施工图绘制方法和步骤
图框、图标和图签的线宽 (mm)
图幅 A0、A1
图框线 1.4
图标 外框线
0.7
图框分栏线、 图签线
0.35
A2、A3、
1.0
0.7
0.35
A4
建筑结构施工图绘制方法和步骤
字体
图纸上还包括各种符号、字母、数字以及文字组成的标 注和说明, 这些也必须严格按照规定的字体、大小书写。
建筑结构施工图绘制方法和步骤
尺寸注
尺寸标注是建筑图的重要组成部分, 是施工 的依据。国标对建筑图尺寸标注作了规定, 尺寸标注的组成和画法如下表所示。
建筑结构施工图绘制方法和步骤
建筑结构施工图绘制方法和步骤
组成 线型
画法及要求
尺寸线
细实 线
与被注长度平行; 图上其它任何图线不得用作尺寸线。
图名
常用比例
总平面图
1:500 1:1000 1:2000
平面图.立面图,剖面图 1:50 1:100 1:200
次要平面图
1:300 1:400
详图
建筑结构1施:1工图1绘:2制方1法:5和步1骤:10 1:20 1:25 1:50
1. 施工图比例绘图的特点:
1) 各图样严格按要求比例作图, 而各种标注、图框等则必 须按”国标”规定准确绘制;
尺寸界线 (延伸线)
尺寸起止 符号
尺寸文本
细实 线
中实 线
与被注长度垂直; 一端距图形轮廓线不小于2mm, 另一端超出尺寸线 2~3mm; 也可用图形轮廓线作尺寸界线。
长度标注: 短斜线; 与尺寸界线顺时针倾斜45°, 长 度为2~3mm。 径向和角度标注: 箭头表示。
一律以毫米为单位(除标高及总平面图以米为单位 外),不再注写单位; 尺寸文本标注在尺寸线的中上方; 同一图纸上尺寸文本字体的大小一致。
CAD施工图详细画法大全
CAD施工图详细画法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。

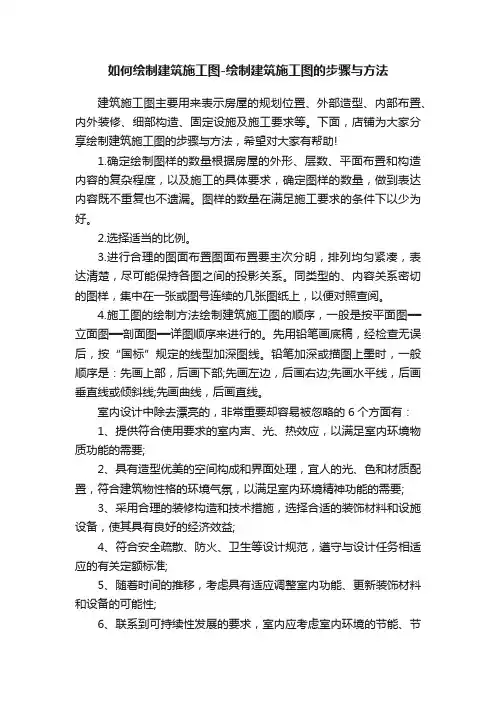

如何绘制建筑施工图-绘制建筑施工图的步骤与方法
如何绘制建筑施工图-绘制建筑施工图的步骤与方法建筑施工图主要用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等。
下面，店铺为大家分享绘制建筑施工图的步骤与方法，希望对大家有帮助!1.确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2.选择适当的比例。
3.进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4.施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部;先画左边，后画右边;先画水平线，后画垂直线或倾斜线;先画曲线，后画直线。
室内设计中除去漂亮的，非常重要却容易被忽略的6个方面有：1、提供符合使用要求的室内声、光、热效应，以满足室内环境物质功能的需要;2、具有造型优美的空间构成和界面处理，宜人的光、色和材质配置，符合建筑物性格的环境气氛，以满足室内环境精神功能的需要;3、采用合理的装修构造和技术措施，选择合适的装饰材料和设施设备，使其具有良好的经济效益;4、符合安全疏散、防火、卫生等设计规范，遵守与设计任务相适应的有关定额标准;5、随着时间的推移，考虑具有适应调整室内功能、更新装饰材料和设备的可能性;6、联系到可持续性发展的要求，室内应考虑室内环境的节能、节材、防止污染，并注意充分利用和节省室内空间。
建筑施工图画法举例1.建筑平面图的画法步骤1)画所有定位轴线，然后画出墙、柱轮廓线。
2)定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3)经检查无误后，擦去多余的图线，按规定线型加深。
工程施工图绘制步骤
工程施工图绘制步骤
一、工程资料汇总：
1、搜集资料：包括设计图纸、规划图纸、技术标准、规范及要求等相关资料。
2、对各种资料进行比对分析，并进行分类、汇总整理。
二、平面布置设计：
1、根据设计要求，在平面图上设置标高、建筑结构、设备位置、管线走向、道路等要素。
2、进行图层设置，不同要素按照不同的图层进行绘制，便于后续工序的识别。
3、进行建筑、结构、设备、道路等要素的布置、尺寸测量和勾正。
三、各种专业图纸的绘制：
1、建筑设计图纸绘制：包括平面图、立面图、剖面图、局部放大图、结构图等。
2、结构设计图纸绘制：包括结构平面、柱、梁、板、基础等详图。
3、给排水设计图纸绘制：包括给水、排水、通风、消防等设计图纸。
4、电气设计图纸绘制：包括电气走线图、电气设备布置图、电气接线图等。
四、图纸复核和审核：
1、绘制完成后，根据设计要求进行内部复核。
2、经过内部复核后，提交给上级部门或主管机构进行审核。
五、施工图的输出：
1、将审核通过的图纸进行归档，制作成电子版和纸质版。
2、向施工单位发布施工图，指导施工人员进行施工。
总的来说，工程施工图的绘制是一个复杂的过程，需要设计人员不断地积累经验并提高技
术水平。
只有通过认真细致的工作，才能绘制出符合设计要求的施工图，确保工程的质量
和安全。
在实际工程中，工程施工图还会根据具体的工程需求进行一些特殊的绘制工作。
但总的来说，以上的步骤是绘制工程施工图的核心内容。
通过对这些步骤的认真执行，可以保障工
程施工图的准确性和有效性，确保工程的顺利实施。
种植施工图绘制方法
种植施工图绘制方法一、种植平面图绘制一般绘制种植平面图的底图应包含:园林各要素的平面信息,以及地下管线和构筑物的位置信息。
详细的初步设计图纸还应包含设计植物的种类和位置等。
种植平面图重点交代所有植物的种类、位置、数量等信息,同时还应绘制出工程坐标网格。
这两个信息可绘制在同一张图纸中绘制,表示不清时也可分别绘制植物布置平面图和植物放线图。
要在图纸中交代植物的种类,就需要用图例将不同的植物种类分开,即一种植物对应一种图例。
通常,乔木和单株种植的灌木图例用圆形表示,圆的直径表示树木的冠幅,中间的圆心表示树木的种植位置,圆的边线可用不同的线型来表示出植物的一定特征;地被植物和丛植的灌木图例可用云线表示出种植的范围,再用不同的填充图例表示不同的种类。
为了统计方便,在图纸中也会将常绿树和落叶树、针叶树和阔叶树、设计树和现状树等进行区分。
种植平面图中的各植物图例可参照表2.4。
通常,种植平面图只用植物图例表示出植物的种植位置,具体的种类、规格和数量统计则用植物配置表单列出来,但在一些种植平面图中也直接对植物图例进行标注,这样更便于读图。
具体的标注方法是:若是单株种植的植物,先将一个主团内的同一种植物用种植点连线连接,再用引出符号标注出植物的(序号)、树种名称和连接数量;若是群植的植物,则直接在群植图例旁标出引出符号,标注该群植植物的(序号)、树种名称、数量和植物株行距。
标注的方式如图7.1和图7.2所示。
图7.1 单株种植标注方式图7.2 群植标注方式在种植设计图中,无论是在图例的表示上还是标注方式上,单株种植的乔木和群植的地被灌木的表示方法都不一样。
因此,为了便于制图和统计植物表,一般会单独绘制乔木种植图和灌木地被种植图。
1)乔木种植图乔木种植图中植物都是单棵种植,数量以“株(棵)”计算,同一种植物用种植点连线连接,不同植物用数字区分(如图7.3所示),也可用不同的树例区分(如图7.4所示)。
树例的大小反映乔木冠幅的大小,树例的圆心位置即表示乔木的种植点位。
绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法如下：
1. 收集信息：了解建筑的设计概念和要求，包括建筑平面图、立面图、剖面图、施工技术要求等。
2. 绘制草图：根据收集到的信息，用草图的方式勾勒出建筑的基本形状和布局，并标注主要尺寸和设备位置。
3. 完善设计：逐渐将草图转化为正式的建筑图纸，绘制建筑平面图、立面图、剖面图等，并标注详细的尺寸、材料和施工细节。
4. 校对和审查：对图纸进行校对和审查，确保绘制的图纸准确无误。
5. 生成施工图：将审查通过的建筑图纸转化为施工图，绘制施工平面图、立面图、剖面图等，并添加施工细节、指示箭头、标记等。
6. 标注和图例：在施工图上添加必要的标注和图例，确保施工人员能够理解和按照图纸进行施工。
7. 编制材料清单：根据施工图，编制建筑材料的清单，包括数量、规格和品牌等。
8. 打印和分发：将完成的建筑施工图打印，并按照需要分发给相关的施工人员、监理人员和工程师等。
绘制建筑施工图的方法包括手绘和计算机辅助绘图两种方式。
手绘方法需要用专业的绘图工具如直尺、尺板、曲线板等来完成图纸的绘制。
计算机辅助绘图则使用CAD软件等绘图工具，通过电脑来完成绘制和编辑，具有更高的精度和便捷性。
建筑施工图的绘制需要遵循工程建筑规范和相关的标准，并与设计人员和相关人员进行合作，确保图纸的质量和准确性。
怎样绘制建筑土石方施工图
表 ２ 放 坡 系数 Ｋ 的 选 择
施 工 条件 机械在坑内作业 ： 基 础 施 工 时 间 短； 硬塑土 、 老黄土 ； 无地下水 ； 土 钉 或 锚 杆 挂 网混 凝 土 护 坡 机 械在 坑 上作 业 ； 基 础施 工 时 间 较长 ； 硬塑粉质粘土 、 中 密 碎 石 类土 ： 地下水较少 ； 土 钉 挂 网 混
（ ３ ）绘 制 基 坑 侧 边 土 方 剖 面 图 （ 图 １ ） ，
０ ． ６ ７
其 中基 础 施 工 工 作 面 Ｃ宽 度 见 表 １ ，放 坡 系
① ② ③ ④
未打夯的素土 、 淤 泥 坡 顶 无荷 熬 质土 、 中密 砂 土 （ 不 包 坡顶 静 载 括细砂 、 填充砂土 ） 地 坡 顶 动 载 下 水 丰富 、 雨 季 施 工
凝 土 护 坡
（ １ ）从 基 础 外 边 线 开 始 ，计 算基 坑 侧 边
放 坡 系 数 ０ ． ２ ５
的 工作 面 、 排水 沟 、 护脚 、 放坡和挖深的尺寸。 （ ２ ）标 注 基 础 外 轮 廓 线 点 、 下 口护 脚 轮 廓线点 、 坡 面 中 点 和 上 口轮 廓 线 点 ４个 尺 寸 点并计算其间距 。
土质 要 标 清 界 线 。
（ ３ ）如 遇 风 镐 挖 不 动 需 爆 破 时 ， 要 分 清 石方 爆破部 分 、 风 镐施 工部分 、 挖 机 施 工 部 分和 人工施 工部 分 ， 标 注它们 的尺 寸 、 标 高 （ ５ ）如 果 基 坑 较 长 可 分 段 或 分 区 绘 制 和界线 ， 注 意 尺 寸 累 计 数 应 与 总 尺 寸 数 相 一 平面 图 ， 接头 处标 清轴 线 、 距 离 和 其 他 参 照 致 。 爆破 根 据 定 额 计 算 ， 允 许 超 挖 量 必 须 在 物， 平 剖 图 的 比例 以 １ ： １ ０ ０为 宜 。 图上注明。
绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
混凝土结构施工图绘制方法(35张)PPT
集中标注内容：
梁顶标高高差：此项为选注值。当梁顶面高于结构层标高时为正， 反之为负。高差值写在括号中。
原位标注内容：
梁支座上部纵筋：
该部位含通长筋在内的所有纵筋。当上部纵筋多于一排时，用
斜线“/”将各排纵筋自上而下分开。如6Φ25 4/2，或表示
4Φ25 2Φ25
为
。
当同排纵筋有两种直径时，用加号相连，且角筋写在前面。如
依据标准
G101-1图集包括常用的现浇混凝土柱、墙、梁三种构件 的平法制图规则和标准构造详图两大部分内容。
本图集的制图规则，既是设计者完成柱、墙、梁平法 施工图的依据，也是施工、监理人员准确理解和实施平 法施工图的依据。
1. 柱平法施工图制图规则
柱平法施工图就是在柱平面布置图上采用列表注写方式或 截面注写方式表达。
梁平法施工图平面注写方式示例
平面注写包括集中标注与原位表注。集中标注表达梁的通用 数值，原位标注表达梁的特殊数值。当集中标注中的某项数 值不适用于梁的某部位时，则将该项数值原位标注。施工时， 原位标注取值优先。
集中标注内容：
梁编号：由梁类型代号、序号、跨数及有无悬挑代号几项组成。 （类型代号：KL—楼层框架梁，W KL—屋面框架梁，KZL—框支 梁，L—非框架梁，XL—悬挑梁，JZL—井字梁） （XXA）表示一端有悬挑，（XXB）表示两端有悬挑，XX为梁跨 数。 梁截面尺寸：当为等截面梁时，用b×h表示。当悬挑梁为变截面 时，用b×h1/h2表示。h1和h2分别为悬挑梁根部与端部高度值。 如：300×650/400。
第四章 混凝土结构施工图 绘制方法
第一部分 框架立面配筋图
第二部分 平面整体表示方法绘图 （简称平法绘图）
第一部分 框架立面配筋图
施工图绘制方法
施工图绘制方法10. 1 概述目标和要求施工图是工程师的“语言”，是设计者设计意图的体现，也是施工、监理、经济核算的重要依据。
结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。
对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一致。
通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法，会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。
结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种：一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法。
它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。
三、结构施工图平面整体设计方法（以下简称“平法”）。
它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。
