RCC-M 2000 MC1310 18—10型铬镍奥氏体不锈钢的加速晶间腐蚀试验

合集下载

低温用0Cr18Ni10Ti奥氏体不锈钢管焊接材料的选择

低温用0Cr18Ni10Ti奥氏体不锈钢管焊接材料的选择

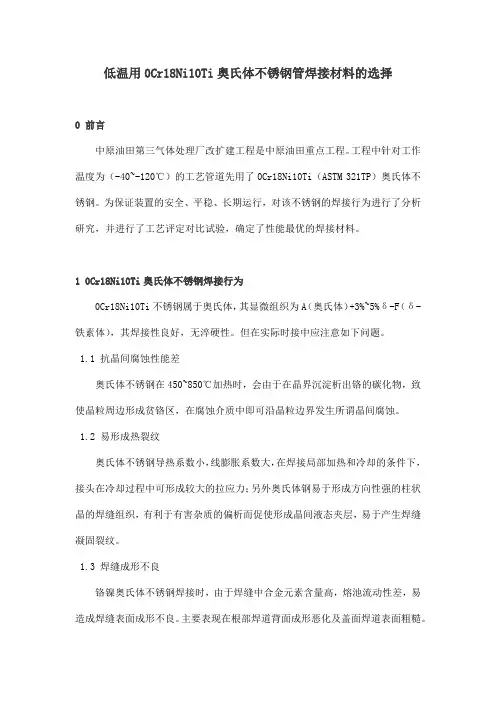

低温用0Cr18Ni10Ti奥氏体不锈钢管焊接材料的选择0 前言中原油田第三气体处理厂改扩建工程是中原油田重点工程。

工程中针对工作温度为(-40~-120℃)的工艺管道先用了0Cr18Ni10Ti(ASTM 321TP)奥氏体不锈钢。

为保证装置的安全、平稳、长期运行,对该不锈钢的焊接行为进行了分析研究,并进行了工艺评定对比试验,确定了性能最优的焊接材料。

1 0Cr18Ni10Ti奥氏体不锈钢焊接行为0Cr18Ni10Ti不锈钢属于奥氏体,其显微组织为A(奥氏体)+3%~5%δ-F(δ-铁素体),其焊接性良好,无淬硬性。

但在实际时接中应注意如下问题。

1.1 抗晶间腐蚀性能差奥氏体不锈钢在450~850℃加热时,会由于在晶界沉淀析出铬的碳化物,致使晶粒周边形成贫铬区,在腐蚀介质中即可沿晶粒边界发生所谓晶间腐蚀。

1.2 易形成热裂纹奥氏体不锈钢导热系数小,线膨胀系数大,在焊接局部加热和冷却的条件下,接头在冷却过程中可形成较大的拉应力;另外奥氏体钢易于形成方向性强的柱状晶的焊缝组织,有利于有害杂质的偏析而促使形成晶间液态夹层,易于产生焊缝凝固裂纹。

1.3 焊缝成形不良铬镍奥氏体不锈钢焊接时,由于焊缝中合金元素含量高,熔池流动性差,易造成焊缝表面成形不良。

主要表现在根部焊道背面成形恶化及盖面焊道表面粗糙。

焊缝表面成形不良对焊缝性能的影响在常温或高温工况下表现不明显,但在低温工况下,其成形不良所造成的应力集中对焊缝低温性能的影响不亚于焊缝内部质量的影响。

根据以上分析,为解决晶间腐蚀及凝因裂纹的问题,焊缝组织以A+δ相双相组织为宜。

一般δ相数量为4%~12%比较适宜。

2 焊缝组织预测分析根据奥氏体不锈钢焊接过程中的问题,应选择合适的焊接材料,使焊缝组织中有合适的δ相比例,确保焊缝的室温显微组织及低温机械性能。

舍夫勒(Schaeffler)图是估算δ相的常用方法,它以铬当量"Creq"及镍当量"Nieq"作为横纵坐标,其中:Creq=Cr%+Mo%+1.5xSi%+0.5xNb%Nieq=Ni%+30xC%+0.5xMn%+0.33xCu%它反映了化学成分对组织的影响。

RCC-M 2007:MC 1000 力学、物理、物理-化学和化学试验

RCC-M 2007:MC 1000 力学、物理、物理-化学和化学试验

(译文仅供参考翻译:卢昆审核:何威威)MC 1000力学、物理、物理-化学和化学试验MC 1100 总则本章阐述试验条件和规定试样尺寸。

MC 1110 取样方法MC 1111 试验材料试样在试件中的定位和定向,由第Ⅱ卷中的总条款和技术规范规定,并且应在产品制造商或材料供应商提供的文件中予以注明。

MC 1112 焊接试样定位在第Ⅳ卷的附录S I 中规定。

MC 1200 力学性能试验试验条件和试样尺寸应遵照下面提到的AFNOR标准*和本章中的修改和补充的技术要求。

*注:已为RCC-M将AFNOR标准的标题翻译成英文。

MC 1210 拉伸试验拉伸试验机应按标准NF EN ISO 7500-1中的规定校验。

所用试验机应至少是1级。

延伸仪根据标准NF EN ISO 9513(延伸仪应为1级或更高),或ASTM E. 83(延伸仪应为B2级或更高)中的规定校验。

MC 1211 室温拉伸试验采用标准NF EN 10002-1 和NF EN 895,并考虑以下说明:A-NF EN 10002-1 “拉伸试验(试验方法)”附录 D试样直径为10mm(拉伸有效段)。

在不能取得这种直径的试样时,只有以获取试验数据为目的或在有明确措施使其可行的情况下,才可采用小的试样。

附录 E若管件(或管配件)的厚度允许,应选用直径10mm的试样。

否则应在管件(或管配件)上截取的窄条或管段进行试验。

B-NF EN 895 “金属部件焊缝的破坏性试验”。

“横向焊缝拉伸试验”此标准5.3节中所述的除气处理禁止使用。

MC 1212 高温拉伸试验采用标准NF EN 10002-5,并考虑以下说明:- 6.2节,附录C:试样直径为10mm(拉伸有效段)。

如果不能取得此直径试样,在有详细说明使其可行条件下可使用小试样。

- 6.2节,附录D:若管件(或管配件)的厚度允许,应选用直径10mm的试样。

否则应在管件(或管配件)上截取的窄条或管段进行试验。

MC无损检测

MC无损检测

MC2000超声波检验MC2100 总则MC2110 适用范围MC2120 一般要求MC2121 检验人员资格MC2122 超声波检验文件MC2130 超声波检验设备MC2131 超声波检验仪器MC2132 探头MC2133 耦合介质MC2134 标定试块和对比试块MC2134.1 标定试块MC2134.2 对比试块MC2140 检验实施要求MC2141 表面准备MC2142 探头的校正与时基校准MC2143 灵敏度调节MC2143.1 用底面回波进行调节MC2144 扫查方式MC2150 缺陷显示表征MC2151 以底面回波为基准的标定法MC2151.1 波幅标定MC2151.2 尺寸标定MC2151.3 成组缺陷显示MC2152 以底面回波衰减为基准的标定法MC2152.1 波幅标定MC2152.2 尺寸标定MC2153 以人工反射体为基准的标定法MC2153.1 幅度标定MC2153.2 尺寸标定MC2153.3 成组缺陷显示MC2160 检验报告MC2170 自动捡验方法的专门要求MC2200 铸件超声波检验MC2210 适用范围MC2220 一般要求MC2230 检验条件MC2231 检验时间MC2232 检验区域MC2233 扫查方式MC2234 对比试块MC2235 距离一波幅校正曲线MC2236 缺陷显示表征MC2236.1 幅度MC2236.2 尺寸MC2300 锻件超声波检验MC2310 总则MC2311 一般要求MC2312 检验条件MC2313 扫查方式MC2314 超声波检验文件MC2315 检验报告MC2316 检验人员的资格(代替AFNOR标准10.1节)MC2320 横波法检验和(或)斜射纵波法检验MC232l 对比试块MC2322 调节和信号显示的表征MC2400 厚度≥6mm的奥氏体钢和合金钢钢板的超声波检验MC2410 总则MC2411 耦合介质MC2412 阶梯形试块的钢种MC2413 衰减测量MC2413.1 原理MC2413.2 方法MC2500 管件超声波检验MC2510 适用范围MC2520 一般要求MC2530 检验条件MC2531 检验时间MC2532检验区域MC2533 扫查方式MC2534.1 无缝钢管MC2534.2 无填充材料的卷焊管MC2540 检验设备MC254 l 手工检验设备MC2542 自动检验设备MC2550 功率和增益调节MC2560 自动装置调节校验MC2570 缺陷显示表征MC2580 检验报告MC2600 全焊透焊缝超声波检验MC2610 适用范围MC2620 一般要求MC2630 检验条件MC2631 检验时间MC2632 检验区域MC2633 表面准备MC2633.1 对接焊缝MC2633.2 角焊缝和支管连接MC2634 扫查方式MC2634.1 对接焊缝MC2635 对比试块MC2635.1 几何形状MC2635.2 人工反射体MC2636 功率和增益调节MC2637 缺陷显示表征MC2639 焊补区检验MC2700 隔离焊层、堆焊层及复合层超声波检验MC27l0 适用范围MC2720 一般要求MC2730 检验条件MC2731 检验时间MC2732 检验区域C2733 表面准备MC2734 扫查方式MC2734.1 隔离焊层和堆焊层MC2734.2 复合层MC2735 对比试块MC2735.1 型式和几何形状、MC2735.2 人工反射体MC2740 缺陷显示表征MC2741 堆焊层MC2741.1 幅度评定MC2741.2 尺寸评定MC2741.3 成组缺陷显示MC2741.3.1 体积型缺陷显示MC2741.3.2 连续未结合型缺陷显示MC2742 隔离焊层MC2742.1 幅度评定MC2742.2 尺寸评定MC2742.3 成组缺陷信号显示MC2743 复合层MC2743.1 幅度评定MC2743.2 尺寸评定MC2750 焊补区检验MC3000射线照相检验MC3100 总则MC3110 适用范围MC3120 一般要求MC312l 检验人员资格MC3122 射线照相检验文件MC3123 基准底片MC3130 射线照相检验设备MC3131 射线源MC3132 胶片系统MC3133 增感屏MC3134 滤光板MC3135 遮挡物质(屏蔽板)MC3136 透度计MC3137 标志和定位标记MC3138 观察设备MC3138.1 黑度计MC3138.2 黑度基准胶片和标准样MC3138.3 观片灯MC3139 胶片的储存MC3139.1 胶片封装MC3139.2 存档柜MC3139.3 档案室MC3139.4 环境条件MC3139.5 胶片的归档MC3140 检验条件MC314l 表面准备MC3142 射线源的选择MC3143 几何参数MC3143.1 几何不清晰度MC3143.2 射线源尺寸MC3143.3 胶片与零件间的距离MC3144 射线照相胶片和射线源相对位置MC3144.1 单壁透照MC3144.2 双壁透照MC3144.3 多件全景透照MC3145 透度计MC3145.1 透度计选择MC3145.2 透度计位置MC3146 暗盒组成MC3146.1 胶片MC3146.2 增感屏MC3147 滤光板MC3147.1 电压<400KV的X射线MC3147.2 γ射线源MC3147.3 直线加速器和电子感应加速器MC3148 遮挡物质(屏蔽板)MC3149 胶片标志MC3149.1 射线透照件的标志和标记MC3149.2 射线照相胶片的标志和标记MC3149.3 曝光次数和胶片重叠MC3150 射线照相胶片处置和检验MC315l 射线照相胶片处置MC3152 灰雾度MC3153 射线照相底片检验MC3160 射线照相胶片质量MC3161 黑度MC3162 图象质量MC3162.1 焊接件MC3162.2 铸件MC3170 检验报告MC3200 钢铸件射线照相检验MC3210 适用范围MC3220 一般要求MC3230 检验条件MC3231 检验时间MC3232 检验区域MC3233 表面准备MC3234 胶片类型MC3235 特殊检验条件MC3235.1 滤光板MC3147.2规定的滤光板是非强制性的。

RCC-M标准

RCC-M标准

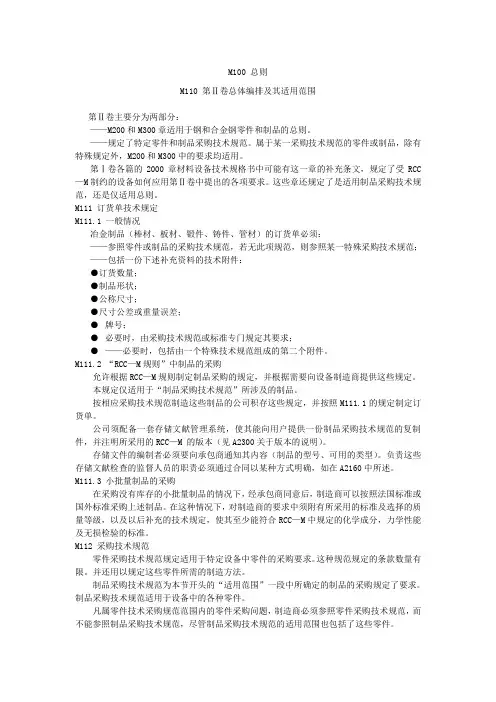

M100 总则M110 第Ⅱ卷总体编排及其适用范围第Ⅱ卷主要分为两部分:——M200和M300章适用于钢和合金钢零件和制品的总则。

——规定了特定零件和制品采购技术规范。

属于某一采购技术规范的零件或制品,除有特殊规定外,M200和M300中的要求均适用。

第Ⅰ卷各篇的2000章材料设备技术规格书中可能有这一章的补充条文,规定了受RCC —M制约的设备如何应用第Ⅱ卷中提出的各项要求。

这些章还规定了是适用制品采购技术规范,还是仅适用总则。

M111 订货单技术规定M111.1 一般情况冶金制品(棒材、板材、锻件、铸件、管材)的订货单必须:——参照零件或制品的采购技术规范,若无此项规范,则参照某一特殊采购技术规范;——包括一份下述补充资料的技术附件:●订货数量;●制品形状;●公称尺寸;●尺寸公差或重量误差;●牌号;●必要时,由采购技术规范或标准专门规定其要求;●——必要时,包括由一个特殊技术规范组成的第二个附件。

M111.2 “RCC—M规则”中制品的采购允许根据RCC—M规则制定制品采购的规定,并根据需要向设备制造商提供这些规定。

本规定仅适用于“制品采购技术规范”所涉及的制品。

按相应采购技术规范制造这些制品的公司积存这些规定,并按照M111.1的规定制定订货单。

公司须配备一套存储文献管理系统,使其能向用户提供一份制品采购技术规范的复制件,并注明所采用的RCC—M 的版本(见A2300关于版本的说明)。

存储文件的编制者必须要向承包商通知其内容(制品的型号、可用的类型)。

负责这些存储文献检查的监督人员的职责必须通过合同以某种方式明确,如在A2160中所述。

M111.3 小批量制品的采购在采购没有库存的小批量制品的情况下,经承包商同意后,制造商可以按照法国标准或国外标准采购上述制品。

在这种情况下,对制造商的要求中须附有所采用的标准及选择的质量等级,以及以后补充的技术规定,使其至少能符合RCC—M中规定的化学成分,力学性能及无损检验的标准。

RCC-M 2000 MC1310 18—10型铬镍奥氏体不锈钢的加速晶间腐蚀试验

RCC-M 2000 MC1310 18—10型铬镍奥氏体不锈钢的加速晶间腐蚀试验

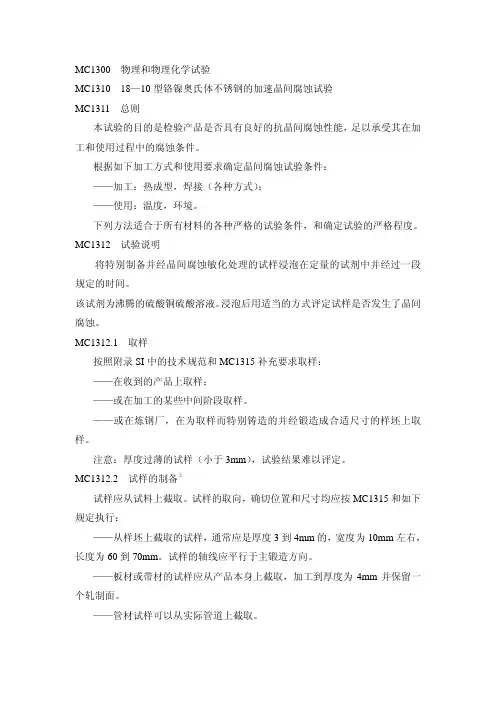

MC1300 物理和物理化学试验MC1310 18—10型铬镍奥氏体不锈钢的加速晶间腐蚀试验MC1311 总则本试验的目的是检验产品是否具有良好的抗晶间腐蚀性能,足以承受其在加工和使用过程中的腐蚀条件。

根据如下加工方式和使用要求确定晶间腐蚀试验条件:——加工:热成型,焊接(各种方式);——使用:温度,环境。

下列方法适合于所有材料的各种严格的试验条件,和确定试验的严格程度。

MC1312 试验说明将特别制备并经晶间腐蚀敏化处理的试样浸泡在定量的试剂中并经过一段规定的时间。

该试剂为沸腾的硫酸铜硫酸溶液。

浸泡后用适当的方式评定试样是否发生了晶间腐蚀。

MC1312.1 取样按照附录SI中的技术规范和MC1315补充要求取样:——在收到的产品上取样;——或在加工的某些中间阶段取样。

——或在炼钢厂,在为取样而特别铸造的并经锻造成合适尺寸的样坯上取样。

注意:厚度过薄的试样(小于3mm),试验结果难以评定。

MC1312.2 试样的制备※试样应从试料上截取。

试样的取向,确切位置和尺寸均应按MC1315和如下规定执行:——从样坯上截取的试样,通常应是厚度3到4mm的,宽度为10mm左右,长度为60到70mm。

试样的轴线应平行于主锻造方向。

——板材或带材的试样应从产品本身上截取,加工到厚度为4mm并保留一个轧制面。

——管材试样可以从实际管道上截取。

当试验的目的是确定厚度小于3mm的不再进行热处理的板材或带材产品的可焊性时,其晶间腐蚀试验可以在按照MC1312.3的C法处理制备的焊接平板试样上进行。

MC1312.3 试验前试样的处理※※实际腐蚀试验前,试样应经下列一种“敏化”处理:——A法处理在实验室加热炉中,将试样加热至采购技术规范规定的温度“T”。

温度“T”:对不含钼的18—10型钢为650℃;对含钼的18—10型钢为675℃。

加热时间不超过5分钟,在温度偏差不超过±10℃下,保持10分钟。

然后,将试样浸入水中冷却。

RCC M规范(核电设备)简介

RCC M规范(核电设备)简介

【核电•规范标准】RCC-M规范(核电设备)简介2016-08-25NPRV核能研究展望NPRV【导言】RCC-M是目前国内已经服役的二代及二代改进型核电机组(M310机组及其改进型号)的设计建造过程中主要采用的标准规范。

小编对RCC-M的篇章构成进行了简单地整理和介绍,以便各位NPRV的读者能对RCC-M有基本的了解。

文章来源︱网络整理1RCC-M第Ⅰ卷A篇+Z篇第Ⅰ卷A篇“总论”--汇集了应用RCC-M的通用要求;介绍了RCC-M文集结构、范围和应用;对不符合项的管理作出了规定;对采购、制造、焊接、检验等文件提出了要求,确定了设备等级和分级原则;并说明了质量保证的范围和一般要求。

Z篇为技术性附录,包括了各种结构的强度计算方法及一些实用的材料特性参数表格,大部分材料的力学性能和许用应力可以在本附录中查到。

B篇1级设备设计总则B-3100B、C、D篇分别对应规范1、2、3级设备的设计要求,H篇则是设备支撑的设计要求。

其中,B篇和C篇的章节结构和具体要求在大部分方面都是类似的,主要区别在于载荷工况及应力水平的限制的不同,因此本章中只对C篇进行比较详细的结构解析。

B篇章节结构可参考对C篇2级设备的介绍。

C篇2级设备范围:A4000章规定的2级承压设备及其零部件。

内容—对下述事项进行了规定:2级承压设备及其零部件需制定的文件;零部件和焊接接头的标识;选择材料应遵守的规则;2级承压设备的设计应遵守的规则;2级承压设备及其零部件制造过程中的检验应遵守的规则;压力试验要求。

C1000总述C1100引言C1200需制定的文件C1300识别标记C2000材料C2100概述提出了C篇设备零部件在制造中材料的选择和使用要求。

C2200第Ⅱ卷的使用方式C2300抗晶间腐蚀性能C2400奥氏体和奥氏体-铁素体不锈钢和镍-铬-铁合金的钴含量C3000设计C3100设计通则C3110目的本章(C3000)规定了用于确定承压设备尺寸的规则和在设备技术规格书中规定的载荷作用下设备性能分析规则。

不锈钢角钢采购技术规格书

不锈钢角钢采购技术规格书

目录1。

适用范围 (3)2。

引用文件 (3)3. 材料 (3)4。

冶炼 (3)5. 化学成分 (3)6. 制造 (4)7。

机械性能 (5)8. 尺寸公差 (6)9。

检查要求 (7)10. 定尺尺寸要求 (9)11. 标记 (9)12。

包装和运输 (9)13。

检验—验收试验 (10)14。

质量保证 (10)15。

文件提交 (10)1.适用范围本采购技术规格书仅适用于红沿河核电站1、2、3、4号机组核岛土建工程中可焊接奥氏体型不锈钢热轧等边角钢。

2.引用文件技术规格书—-B。

T。

S 4。

02 不锈钢覆面3.材料不锈钢角钢的材质为N O Z2CN.18.10。

4.冶炼这种钢材是由电弧炉或其它相当的熔炼工艺而成.5.化学成分5.1.化学要求炉前分析和产品分析所确定的化学成分应满足本附表1所列出的要求。

钴含量应满足如下要求:1)所接触池水的部件,其钴含量应为:Co<0.20 % ,目标值0.10 %2)正常情况下,不得增加硼含量,因该元素影响焊接性能。

但是,如果钢厂为改善材料热加工性能而增加硼时,任何情况下硼含量都不得超过0.0020%(推荐炉前分析含量是0。

0015% ),且硼含量应在试验报告中写明.5.2.化学分析钢厂应提供由钢厂厂长或其正式委派的代表签证的炉前分析成分单。

定货中应写明钢板的成分检验; 1级和2级钢板必须进行成分检验。

一般情况只检验C、Cr和Ni的含量,如果Mo、Co、N、Ti和Nb的含量必须保证时,同样要做检验,按RCC-M之MC1000的规定进行上述分析。

如需进行重新试验,也应按RCC—M 之MCI000的要求进行化学分析。

5.3.晶间腐蚀试验如果碳和铬的含量与附表1的规定不相符时,则需要作晶间腐蚀试验,检验按RCC—M之MC1000章节的要求进行。

在晶间腐蚀试验前需预敏化热处理时,这个处理应在钢锭上进行。

这种敏化处理是B处理,处理温度为:700℃±10℃不含钼的钢材725℃±10℃含钼的钢材保温30分钟后慢速冷却。

不锈钢的腐蚀和耐腐蚀原理
