技术优势与局限性
优势
循环流化床干法脱硫技术具有高脱硫效率、低能耗、操作简单、投资成本低、 无二次污染等优点。此外,该技术适用于各种规模的燃煤电厂和工业锅炉的烟 气脱硫。
局限性
循环流化床干法脱硫技术的局限性在于对烟气流量和温度的适应性相对较小, 且对脱硫剂的粒度和活性有一定要求。同时,该技术的脱硫剂消耗量较大,需 要定期更换或补充。
选择活性高、反应性能好 的吸收剂,如石灰石、白 云石等。
吸收剂破碎与筛分
将大块吸收剂破碎成合适 的小颗粒,并通过筛分去 除杂质。
吸收剂输送
通过输送设备将破碎筛分 后的吸收剂输送到反应塔 内。
反应塔内脱硫反应
吸收剂与烟气混合
在反应塔内,吸收剂与烟 气充分混合,促进脱硫反 应的进行。
脱硫反应控制
通过控制反应温度、压力、 停留时间等参数,优化脱 硫效果。
吸收剂的粒度和化学性质对脱硫效果 有重要影响,因此需对吸收剂进行预 处理,以满足系统要求。
反应塔系统
反应塔是循环流化床干法脱硫 技术的核心设备,烟气中的二 氧化硫在反应塔内与吸收剂发 生化学反应,生成硫酸钙等物
质。
反应塔通常采用钢制结构,内 部装有布风板、防腐蚀衬里等 设施,以承受高温、高压和腐
蚀性介质的作用。
03
分离出的固体物料经过返料装置返回反应塔循环使用,气体则通过输 送管道排出或进一步处理。
04
为了提高分离效率和减少磨损,分离器系统通常配备有气流控制装置 和防磨措施。
排放系统
排放系统是循环流化床干法脱硫技术的必要组成部分, 主要负责将经过处理的烟气安全地排放到大气中。
为了防止烟气中的硫酸雾和灰尘等物质对环境造成影响, 排放系统需配备除尘器和脱硫剂喷嘴等设备。

循环流化床烟气脱硫工艺设计 资料

循环流化床烟气脱硫工艺设计 资料

1、前言循环流化床燃烧是指炉膛内高速气流与所携带的稠密悬浮颗粒充分接触,同时大量高温颗粒从烟气中分离后重新送回炉膛的燃烧过程。

循环流化床锅炉的脱硫是一种炉内燃烧脱硫工艺,以石灰石为脱硫吸收剂,与石油焦中的硫份反应生成硫酸钙,达到脱硫的目的。

较低的炉床温度(850°C〜900°C),燃料适应性强,特别适合较高含硫燃料,脱硫率可达80%〜95%,使清洁燃烧成为可能。

2、循环流化床内燃烧过程石油焦颗粒在循环流化床的燃烧是流化床锅炉内所发生的最基本而又最为重要的过程。

当焦粒进入循环流化床后,一般会发生如下过程:①颗粒在高温床料内加热并干燥;②热解及挥发份燃烧;③颗粒膨胀及一级破碎;④焦粒燃烧伴随二级破碎和磨损。

符合一定粒径要求的焦粒在循环流化床锅炉内受流体动力作用,被存留在炉膛内重复循环的850C〜900C的高温床料强烈掺混和加热,然后发生燃烧。

受一次风的流化作用,炉内床料随之流化,并充斥于整个炉膛空间。

床料密度沿床高呈梯度分布,上部为稀相区,下部为密相区,中间为过渡区。

上部稀相区内的颗粒在炉膛出口,被烟气携带进入旋风分离器,较大颗粒的物料被分离下来,经回料腿及J阀重新回入炉膛继续循环燃烧,此谓外循环;细颗粒的物料随烟气离开旋风分离器,经尾部烟道换热吸受热量后,进入电除尘器除尘,然后排入烟囱,尘灰称为飞灰。

炉膛内中心区物料受一次风的流化携带,气固两相向上流动;密相区内的物料颗粒在气流作用下,沿炉膛四壁呈环形分布,并沿壁面向下流动,上升区与下降区之间存在着强烈的固体粒子横向迁移和波动卷吸,形成了循环率很高的内循环。

物料内、外循环系统增加了燃料颗粒在炉膛内的停留时间,使燃料可以反复燃烧,直至燃尽。

循环流化床锅炉内的物料参与了外循环和内循环两种循环运动,整个燃烧过程和脱硫过程就是在这两种形式的循环运动的动态过程中逐步完成的。

3、循环流化床内脱硫机理循环流化床锅炉脱硫是一种炉内燃烧脱硫工艺,以石灰石为脱硫吸收剂,石油焦和石灰石自锅炉燃烧室下部送入,一次风从布风板下部送入,二次风从燃烧室中部送入。

烟气循环流化床(CFBFGD)干法脱硫工艺介绍.

烟气循环流化床(CFBFGD)干法脱硫工艺介绍.

2.5
%
CaCO3 etc
2.3
%
Ca(OH)2
0.4
%
CaCl2·2H2O
0.3
%
CaF2
0.1
%
飞灰和中性成分
85.9
%
自由水分
0.5
%
成分为估计值,并随飞灰,SO3和CaO中的中性成分的量的变化 而变化。
谢谢观赏!
撰写:郑彬,万驰
6.09
Vol%
备注 标准、湿 标准、干
4.3 烟气中有害成分量 (相对于含氧6%,标准,干基)
SO2 SO3 HCl HF 灰分
原烟气 净化烟气 单位 效率 (-%)
2251
225
90
0
mg/m3
99
50
2.5
mg/m3
95
20
1
mg/m3
95
30000
200
mg/m3
99.9
4.4消耗量
参数
三 循环流化床脱硫技术特点及其运用范围
1) 塔内没有任何运动部件,磨损小,设备使用寿 命长维护量小。
2) 脱硫效率高、运行费用低。 3) 加入吸收塔的消石灰和水是相对独立的,没有
喷浆系统及浆液喷嘴,便于控制消石灰用量及喷 水量,容易控制操作温度。 4) 负荷适应性好。由于采用了清洁烟气再循环技 术,以及脱硫灰渣循环等措施,可以满足不同的 锅炉负荷要求。锅炉负荷在10%~110%范围内变 化,脱硫系统可正常运行。
在文丘里出口扩管段设一套喷水装置,喷入的雾化 水一是增湿颗粒表面,二是使烟温降至高于烟气露点 20℃左右,创造了良好的脱硫反应温度,吸收剂在此 与SO2充分反应.
净化后的含尘烟气从吸收塔顶部侧向排出,然后进 入脱硫除尘器(可根据需要选用布袋除尘器或电除尘 器),再通过引风机排入烟囱。由于排烟温度高于露 点温度20℃左右,因此烟气不需要再加热,同时整个 系统无须任何的防腐。

循环流化床烟气脱硫工艺

循环流化床烟气脱硫工艺
• 场地较紧张时:吸收塔采用双进口‘或 引风机布置在除尘器的底部’或在二级 除尘器的出口烟道进行特殊布置设计。
吊顶是现代家庭装修常见的装饰手法。 吊顶既具有美化空间的作用,也是区分室 内空间一种方法。很多情况下,室内空间不能 通过墙体、隔断来划分,那样就会让空间显得 很拥挤,很局促。设计上可以通过天花与地面 来对室内空间进行区分,而天花所占的比例又 很大。吊顶材料可以分为面板和架构龙骨。吊 顶面板分为普通石膏板和防水防潮类面板。龙 骨分为金属龙骨与木龙骨。
现代房产大多是清水房,因此家庭装修的 一个很大的项目就是包门窗套、安装室内门。 中国过去的房子,大多以实用为主,随着室内 装饰的兴起,人们越来越关注房屋空间的美化 和装饰。因此,在门框的基础上,发展成为门 套,即将安装门后剩余的墙壁给包起来,一则 美观漂亮,二则起到对墙壁的保护作用。
2.对已建电厂典型的CFD-FGD工艺布置方式:
1.对新建电厂典型的CFD-FGD工艺布置方 式:
锅炉空气预热器 一级除尘 循环流化床吸收 塔 脱硫除尘器 引风机 烟囱。
一级除尘的目的是:可回收部分经济效益 高的粉煤灰‘减少脱硫灰量。效率可达 70%~90%。
• 在CFD-FGD工艺布置中。通常有以下两 种情况:
• 场地较宽裕时:一级除尘器两个进出口, 吸收塔一个进出口,二级(脱硫除尘器) 两个进出口,或引风机布置在二级除尘 器与引风机之间。
典型工艺系统流程
一个典型的循环流化床烟气脱硫系统是由预除尘 器、吸收剂制备、脱硫塔、脱硫灰再循环、注 水系统、脱硫除尘器以及仪表控制系统等组成。
影响系统脱硫效率的主要因素
• 床料循环倍率 • 流化床床料浓度(一般在5~塔操作温度
CFD-FGD工艺布置
本章小结

CFB-FGD、NID、RCFB-FGD三种脱硫工艺的比较

CFB-FGD、NID、RCFB-FGD三种脱硫工艺的比较

CFB-FGD、NID、RCFB-FGD三种脱硫⼯艺的⽐较CFB-FGD、NID、RCFB-FGD三种脱硫⼯艺的⽐较⼀、烟⽓循环流化床⼲法脱硫技术(CFB-FGD):烟⽓循环流化床⼲法脱硫技术是德国鲁奇能捷斯(LLAG)公司最早在上世纪七⼗年代末开始了循环流化床烟⽓脱硫技术的研究,经过近三⼗年的不断改进(主要是在90年代中后期),解决了烟⽓循环流化床⼲法脱硫技术在负荷适应性、煤种适应性、物料流动性、可靠性、⼤型化应⽤等⽅⾯的问题,使烟⽓循环流化床脱硫技术得以成熟地进⾏⼯业应⽤。

德国鲁奇能捷斯(LLAG)公司是世界上最早从事烟⽓治理设备研制和⽣产的企业,已有⼀百多年的历史(静电除尘器的除尘效率计算公式---多依奇公式,就是该公司多依奇先⽣在上世纪初发明的)。

迄今为⽌,德国LLAG公司的循环流化床⼲法脱硫技术在全世界已有约50多套应⽤业绩。

其中包括世界上成功运⾏的300MW机组配套配套业绩。

从已投运装置的情况看,LLAG的烟⽓循环流化床技术,在脱硫率、Ca/S⽐、负荷适应能⼒、系统阻⼒、可控性、系统配置灵活性、可靠性等多项技术指标上,居于世界领先⽔平。

德国LLAG公司的烟⽓循环流化床脱硫技术的主要特点说明如下:1、采⽤流化床脱硫塔,⼀炉⼀塔。

2、塔内烟⽓流速约5m/s,烟⽓与脱硫剂的接触时间⼤于8秒钟以上,有利于脱硫效率的保证和脱硫灰⽔分的充分蒸发,提⾼整个系统的可靠性。

另外,长达8秒的接触时间为⾼脱硫率提供了的保证。

3、将物料和⽔分开单独加⼊到吸收塔内,加⽔的位置位于流化床颗粒浓度最⼤和湍动能最⼤的区域,采⽤单根回流式⾼压喷嘴,注⼊到塔内的雾化⽔的粒径⼩于200µ,通过⽓流和以⼤量激烈湍动的颗粒,促使脱硫反应的降温⽔得到有效的蒸发。

4、采⽤回流式⾼压喷嘴单喷嘴,⽔泵的出⽔设计量是喷嘴注⽔量的数倍,适应烟温变化的能⼒较强。

5、脱硫灰和吸收剂均从⽂丘⾥下部烟⽓⾼温段注⼊,抑制和减少了强吸⽔性物质的产⽣,提⾼了脱硫灰的流动性,解决了脱硫灰过度抱团、黏结的问题。

循环流化床法烧结烟气脱硫系统.

循环流化床法烧结烟气脱硫系统.

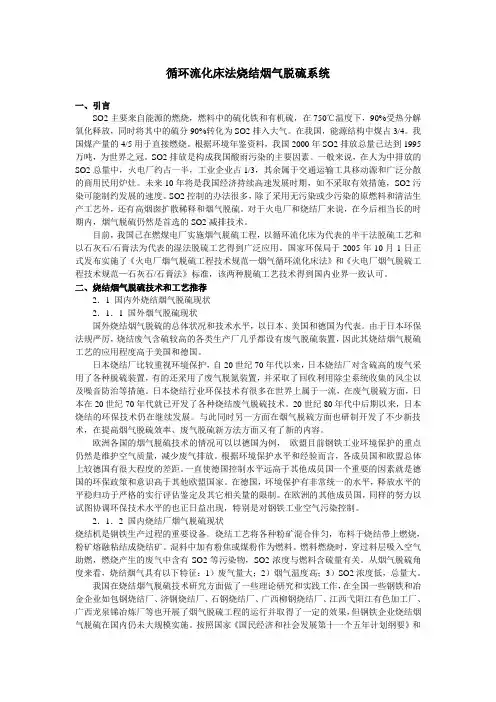

循环流化床法烧结烟气脱硫系统一、引言SO2主要来自能源的燃烧,燃料中的硫化铁和有机硫,在750℃温度下,90%受热分解氧化释放,同时将其中的硫分90%转化为SO2排入大气。

在我国,能源结构中煤占3/4。

我国煤产量的4/5用于直接燃烧。

根据环境年鉴资料,我国2000年SO2排放总量已达到1995万吨,为世界之冠。

SO2排放是构成我国酸雨污染的主要因素。

一般来说,在人为中排放的SO2总量中,火电厂约占一半,工业企业占1/3,其余属于交通运输工具移动源和广泛分散的商用民用炉灶。

未来10年将是我国经济持续高速发展时期,如不采取有效措施,SO2污染可能制约发展的速度。

SO2控制的办法很多,除了采用无污染或少污染的原燃料和清洁生产工艺外,还有高烟囱扩散稀释和烟气脱硫。

对于火电厂和烧结厂来说,在今后相当长的时期内,烟气脱硫仍然是首选的SO2减排技术。

目前,我国已在燃煤电厂实施烟气脱硫工程,以循环流化床为代表的半干法脱硫工艺和以石灰石/石膏法为代表的湿法脱硫工艺得到广泛应用。

国家环保局于2005年10月1日正式发布实施了《火电厂烟气脱硫工程技术规范—烟气循环流化床法》和《火电厂烟气脱硫工程技术规范—石灰石/石膏法》标准,该两种脱硫工艺技术得到国内业界一致认可。

二、烧结烟气脱硫技术和工艺推荐2.1 国内外烧结烟气脱硫现状2.1.1 国外烟气脱硫现状国外烧结烟气脱硫的总体状况和技术水平,以日本、美国和德国为代表。

由于日本环保法规严厉,烧结废气含硫较高的各类生产厂几乎都设有废气脱硫装置,因此其烧结烟气脱硫工艺的应用程度高于美国和德国。

日本烧结厂比较重视环境保护,自20世纪70年代以来,日本烧结厂对含硫高的废气采用了各种脱硫装置,有的还采用了废气脱氮装置,并采取了回收利用除尘系统收集的风尘以及噪音防治等措施。

日本烧结行业环保技术有很多在世界上属于一流,在废气脱硫方面,日本在20世纪70年代就已开发了各种烧结废气脱硫技术。

浅析湍流式循环流化床干法脱硫工艺

浅析湍流式循环流化床干法脱硫工艺

家环保总局 《 控 区酸雨和二 氧化硫 污染 防治 “ 两 十 五” 计划》 中重点火电脱硫项 目, 06年元月 9日南 20 昌发电厂与江西省环保局签订 了《 十一 五” 氧化 “ 二 硫总量削减 目标责任书》 并列入《 十一五” , “ 现役燃 煤机组烟气脱硫重点项 目》 。 南 昌发 电厂 2×15 W 机 组 烟 气 脱硫 改 造 工 程 2M 采用湍流式循环流化床干法脱硫工艺 , 湍流式循环流 化床 脱硫 技 术是 引 用 奥地 利 能 源 及 环境 公 司 ( E A E) Tr s p u oo . b r 工艺技术 , 关键设备由国外进 口, 在国外有 较多运行业绩 , 成熟可靠。项 目实施后 , 烟气脱硫效
维普资讯

1 6・
江 西能 源
20 ( ) 07 4
研 究探讨
浅析湍流式循环流化 床干法脱硫工 艺
孙 涛 赵 水 生 张 扬2
(. 1 中国电力投 资集 团公 司江西分公 司 江西 南昌 3 0 0 ; 3 o 6
2 .江 西 南 昌发 电厂 江 西 南 昌 3 0 3 ) 3 0 9
S 2 a d i rv n e e v r n n . O n mp o g t n o me t i h i Ke r s y wo d : t b e c B; r e u p u iai n t c n lg r l e u u n CF d y d s l h r t e h oo y z o
A s a t hsppr nr ueteds p u ztnpo c s m adt hooyo e2×15 b t c: i ae t d c eu hf a o r et yt n cnlg fh r i o h l i i j s e e t 2 MW nt f inr Poic uio ag rv e J d n

CFB系列循环流化床烟气脱硫系统

CFB系列循环流化床烟气脱硫系统

CFB系列循环流化床烟气脱硫系统系统简介循环流化床烟气脱硫技术(Circulating Fluidized Bed Flue Gas Desulfurization,简称CFB-FGD),采用消石灰或石灰作为脱硫剂。

CFB系列循环流化床烟气脱硫装置是国电南自自主开发的干法脱硫装置,该技术国电南自具有自主知识产权,循环流化床烟气脱硫技术(简称CFB-FGD),是采用消石灰或石灰作为脱硫剂,安装在空气预热器和除尘器之间。

工艺原理与工艺流程循环流化床烟气脱硫技术,在空气预热器和除尘器之间安装循环流化床系统,烟气从流化床反应器下部布风板进入反应器,与消石灰颗粒充分混合,SO2、SO3及其它有害气体,如HCl、HF等与消石灰发生反应,生成CaSO3·1/2H2O、CaSO4·1/2H2O和CaCO3等。

反应器内的脱硫剂呈悬浮的流化状态,反应表面积大,传热/传质条件很多,且颗粒之间不断碰撞、反应。

随后夹带着大量粉尘的烟气进入除尘器中,被除尘器收集下来的固体颗粒大部分又返回流化床反应器中,继续参加脱硫反应过程,同时循环量可以根据负荷进行调节。

由于脱硫剂在反应器内滞留时间长,因此使得脱硫效果和吸收剂的利用率大大提高。

另外,工业水用喷嘴喷入反应器下部,以增加烟气湿度降低烟温,从而提高了脱硫效率。

循环流化床烟气脱硫系统主要包括给料系统、反应器系统、物料循环系统、喷水系统、旁路烟道。

技术特点★ 脱硫系统流程简单、占地面积较少。

★ 脱硫工艺适用于已确定的煤种条件并适应燃煤含硫量在一定范围内可能的变动;可满足锅炉负荷从30%到120%范围内变化。

★ 系统运行费用低。

★ 采用易于取得且价廉的石灰石或消石灰作为脱硫剂,且在较低的钙硫比下(钙硫比为1.1~1.2),脱硫效率可达90%以上,系统运行费用低。

★ 采用具有自主产权的干式消化器,保证了脱硫剂的活性。

★ 由于脱硫剂的给料及硫化产物均为干态,设备不存在腐蚀现象。

第三节干法和半干法脱硫工艺

第三节干法和半干法脱硫工艺

第三节干法和半干法脱硫工艺第一篇:第三节干法和半干法脱硫工艺第三节干法和半干法脱硫工艺喷雾干燥法脱硫工艺喷雾干燥法脱硫工艺以石灰为脱硫吸收剂,石灰经消化并加水制成消石灰乳,由泵打入位于吸收塔内的雾化装置,在吸收塔内,被雾化成细小液滴的吸收剂与烟气混合接触,与烟气中的SO2发生化学反应生成CaS03,烟气中的SO2被脱除。

与此同时,吸收剂带入的水分迅速被蒸发而干燥,烟气温度随之降低。

脱硫反应产物及未被利用的吸收剂呈干燥颗粒状,随烟气带出吸收塔,进入除尘器被收集。

脱硫后的烟气经除尘器除尘后排放。

为了提高脱硫吸收剂的利用率,一般将部分除尘器收集物加入制浆系统进行循环利用。

该工艺有两种不同的雾化形式可供选择,一种为旋转喷雾轮雾化,另一种为气液两相流。

喷雾干燥法脱硫工艺具有技术成熟、工艺流程较为简单、系统可靠性高等特点,脱硫率可达到85%以上。

该工艺在美国及西欧一些国家有一定应用范围(8%)。

脱硫灰渣可用作制砖、筑路,但多为抛弃至灰场或回填废旧矿坑[9]。

烟气循环流化床脱硫工艺该工艺由吸收剂制备、吸收塔、脱硫灰再循环、除尘器及控制系统等部分组成。

一般采用干态的消石灰粉作为吸收剂,也可采用其它对SO2有吸收反应能力的干粉或浆液作为吸收剂。

未经处理的烟气从吸收塔(即流化床)底部进入。

吸收塔底部为一个文丘里装置,烟气流经文丘里管后速度加快,并在此与很细的的吸收剂粉末互相混合,颗粒之间、气体与颗粒之间剧烈摩擦,形成流化床,在喷人均匀水雾降低烟温的条件下,吸收剂与烟气中的SO2反应生成CaSO3和CaSO4。

脱硫后携带大量固体颗粒的烟气从吸收塔顶部排出,进人再循环除尘器,被分离出来的颗粒经中间灰仓返回吸收塔,由于固体颗粒反复循环达百次之多,故吸收剂利用率较高。

此工艺的副产物呈干粉状,其化学成分与喷雾干燥法脱硫工艺类似,主要由飞灰、CaS03、CaSO4和未反应完的吸收剂Ca(OH)2等组成,适合作废矿井回填、道路基础等。

烟气循环流化床脱硫技术介绍

烟气循环流化床脱硫技术介绍
3
(1)采用流线型的底部进气结构,保证了吸收塔入口气流分布均匀 为了适应单塔处理大烟气量,必须采用多文丘里管的结构,采用多个文丘里管的
吸收塔,要求进入塔内的烟气流场分布较为均匀,否则因各个文丘里管流速差异较大, 可能导致固体颗粒物从某个喷嘴向下滑落。
为了解决布气不均匀造成塔内固体颗粒分布不均匀的问题,吸收塔进气方式采用 流线型的底部进气结构(见下图 1),避免了两股气流对撞产生涡流,从而保证了吸收 塔入口气流分布均匀。
1 发展历史
德国鲁奇能捷斯公司(LLAG)是世界上最早从事烟气治理设备研制和生产的企 业,已有一百多年的历史(静电除尘器的除尘效率计算公式——多依奇公式,就是该 公司的工程师多依奇先生发明的)。LLAG 在上世纪六十年代首先推出了循环流化床概 念,此后把循环流化床概念应用到四十多个不同的工艺。LLAG 于上世纪七十年代初, 在发明循环流化床锅炉的基础上,首创将循环流化床技术(CFB)用于工业烟气脱硫, 直至九十年代初,是世界上唯一拥有循环流化床干法脱硫技术的公司,经过三十多年 不断完善和提高,目前其烟气循环流化床干法脱硫技术居于世界领先水平。
3) 降低系统运行压降,吸收塔的压降由烟气压降和固体颗粒压降两部分组 成(见下图 3)。由于循环流化床内的固体颗粒浓度(或称固-气比)是保证流化 床良好运行的重要参数,在运行中只有通过控制吸收塔的压降来实现调节床内的固 -气比,以保证反应器始终处于良好的运行工况,从而保证了床内脱硫反应所需的 固体颗粒浓度。
(2) 吸收塔的流化床中巨大表面积的、激烈湍动的颗粒,为注水的快速汽化和
2
快速可控的降温提供了根本保证,从而创造了良好的化学反应温度条件(露点以上 20~30°C),使二氧化硫与氢氧化钙的反应转化为瞬间完成离子型反应,如果没有循环 流化床中大量颗粒的参与,注入的水需要数十倍的空间来完成水份充分的挥发。

循环流化床的脱硫工艺

循环流化床的脱硫工艺
6 经济评价
以新建100 MW燃煤机组、脱硫设备全部考虑进口为基础,对CFB、RCFB和GSA 3种烟气循环流化床脱硫工艺与石灰石石膏湿法抛弃工艺的经济比较见表1。
表1 4种脱硫工艺经济比较的基本参数
项 目 CFB RCFB GSA 湿法抛弃
机组容量/MW 100 100 100 100
处理烟气量万/Nm3·h-1 45 45 45 45
1—锅炉;2—锅炉除尘器;3—消石灰仓;4—反应塔;5—石灰浆槽;6—增湿水箱;7—脱硫除尘器;8—中间灰仓;9—集灰库;10—烟囱
图2 典型的RCFB脱硫工艺流程
2.3 GSA工艺
GSA工艺的工艺流程见图3。其主要特点是:(1) 吸收剂以石灰浆液的形式从反应塔底部的中心喷入,属半干法脱硫工艺;(2) 采用高位布置的旋风分离器作为预除尘器;(3)可在较低的趋近绝热饱和温度(ΔT=3~6℃)下运行。
2.1 CFB工艺
CFB的工艺流程见图1,其主要特点是:(1) 吸收剂以干态的消石灰粉从反应塔上游的入口烟道喷入,属干法脱硫工艺;(2) 采用独立的烟气增湿系统,亦即增湿水量仅与反应塔出口的烟气温度有关,而与烟气中的SO2浓度、吸收剂的喷入量等无关;(3) 采用部分净化烟气再循环的方式来提高系统低负荷时的运行可靠性和反应塔床料的稳定性;(4) 采用机械式预除尘器。
另外,石灰对人体有一定的危害,因此采用石灰作为吸收剂必须保证系统有良好的密封性和安全措施,否则会给电厂的安全文明生产和工业卫生达标带来困难。
(2)脱硫副产品的综合利用。本工艺的脱硫副产品中含有一定量的亚硫酸钙。亚硫酸钙的化学性能不稳定,在自然环境下会逐渐氧化为硫酸钙,同时体积会增大,将有可能影响原粉煤灰的综合利用。如要保持原粉煤灰的综合利用,则脱硫系统必须布置在锅炉除尘器之后,且必须增设用于捕集脱硫副产品的脱硫除尘器。

干法脱硫

干法脱硫

烟气脱硫设备工艺比较『技术特点』应用行业应用业绩烟气脱硫循环流化床干法脱硫工艺(CDS)循环流化床干法烟气脱硫工艺是我公司的母公司——美国EEC公司(Environmental Elements Corporation)在德国Lurgi公司的技术基础上开发出来的。

本工艺技术成熟、脱硫效率高(可达90%以上,甚至98%)、设备简单且不需要防腐、投资省、用水量很少、无污水、石灰用量较其它干法或半干法少,比较适合中国国情。

此工艺原适用于中小机组,现在已扩大到大型机组上应用。

国外已有40台燃煤锅炉采用本法脱硫,最大250W,国内已有5台机组选用,最大的300MW。

CDS干法脱硫工艺过程及控制从锅炉出来的含尘和SO2的烟气,从脱硫塔的底部经过文丘里管上升,进入塔内。

生石灰(CaO)在消化器内加水消化后,在消石灰仓内储存。

将一定量的消石灰和水在文丘里喉口上端加入,在脱硫塔内与烟气混合流动,并与烟气中的SO2 反应,生成亚温度,进入后部的电除尘器或布袋除尘器。

反应产物和煤灰被除尘器收下后,通过空气斜槽返回塔内,再次循环参与脱硫反应时间,消石灰的作用得以充分发挥,用量减少,同时脱硫效率得以提高。

CDS干法脱硫工艺的特点● 全部为干法流程-干式进料/干式循环/干式产品● 避免污水处理● 过程简单● 实用性高/可靠性好● 运行、维修费用低● 有效地防止酸雨(SO2)● 污染物控制能力强(Hg,SO2,pm10)● 副产品可作为土壤的稳定剂● 能源的增加不到1%● 不需要防腐,碳钢结构-投入少● 石灰的用量可以和喷雾干燥法相比● 静电除尘器和布袋除尘器均适用循环流化床干法脱硫工艺(CDS)喷雾干燥吸收器吸收脱硫工艺SDA喷雾干燥脱硫工艺简介EEC公司是SDA系统的主要供应商。

按EEC规范建造的SDA内包括由KomlineSanderson生产的不同转速的喷雾器,配合石灰预处理系统。

整个系统代表了在城市垃圾和有毒物焚烧炉上使用的SDA的最先进水平。

循环流化床半干法脱硫原理

循环流化床半干法脱硫原理

循环流化床半干法脱硫原理烟气循环流化床(CFB)干法脱硫工艺是在80年代中期开发的适用于燃煤电厂的一种干法脱硫工艺。

循环流化床烟气脱硫系统主要由以下系统组成:1) 吸收剂存储、干式消化和输送;2) 烟气雾化增湿调温;3) 脱硫剂与含湿烟气雾化颗粒充分接触混合;4) 二氧化硫吸收;5) 增湿活化;6) 灰循环;7) 废渣排除。

它以循环流化床为原理,通过物料在床内的内循环和高倍率的外循环,使得吸收剂与SO2间的传热传质交换强烈,吸收剂内的传质过程强烈,固体物料在床内的停留时间长达30—60分钟,且运行温度可降至露点附近,从而大大提高了吸收剂的利用率和脱硫率。

在较低的Ca/S比(Ca/S=1.1~1.3)情况下,脱硫率可与石灰石湿法工艺相媲美,即大于90%。

具体的循环流化床半干法脱硫原理(以毅腾环保为例)如下:从锅炉尾部排出的含硫烟气被引入循环流化床反应器喉部,在这里与水、脱硫剂和还具有反应活性的循环干燥副产物相混合,石灰以较大的表面积散布,并且在烟气的作用下贯穿整个反应器。

然后进入上部筒体,烟气中的飞灰和脱硫剂不断进行翻滚、掺混,一部分生石灰则在烟气的夹带下进入旋风分离器,分离捕捉下来的颗粒则通过返料器又被送回循环流化床内,生石灰通过输送装置进入反应塔中。

由于接触面积非常大,石灰和烟气中的SO2能够充分接触,在反应器中的干燥过程中,SO2被吸收中和。

在反应器内,消除二氧化硫的化学反应如下:SO2 + Ca(OH)2 + H2O = CaSO3 + 2H2O。

含有废物颗粒、残留石灰和飞灰的固体物在随后的旋风分离器内分离并循环至反应器,由于固体物的循环部分还能部分反应,即循环石灰的未反应部分还能与烟气中的SO2反应,通过循环使石灰的利用率提高到最大。

脱硫剂与烟气中的SO2中和后的副产品与锅炉飞灰一起,在旋风分离器和反应主塔间循环。

因此,新鲜的生石灰与含硫烟气能保持较大的反应面积。

反应塔的高度提供了恰当的化学中和反应时间和水分蒸发吸热时间,同时由于高浓度的干燥循环物料的强烈紊流作用和适当的温度,反应器内表面积保持干净且没有沉积物,这也是该系统的主要特点之一。

干法脱硫

干法脱硫

180000 75-80 90-96 400-1000 0-3 0-2 30-50
应用实例—
捷克Strakonice热电厂RCFB-FGS
锅炉燃烧系统:2台褐煤链条炉/1台褐煤煤粉炉 负荷变动比例(%/min):5-10
负荷范围(%):17-120
脱硫塔系统的技术特点
• 因脱硫剂为干态,床温只取决于喷水量的多少, 不受进口烟气中SO2浓度和量的制约,能够非常 方便的将床温控制在理想状态下,以防止床温 偏低时设备的腐蚀,偏高时脱硫效率及脱硫剂 利用率的下降。 • 塔内优良的混合条件,使塔内的水分迅速蒸发, 所以,脱硫塔及其它设备不会产生粘结和堵塞, 也不会产生腐蚀。
第一代CFB

烟气净化CFB研究始于1969年 1970~1972年首次应用在德国 Grevenbroich电解铝厂
处理烟气量15000m3/h,矩形塔高 10m,净化后烟气HF<1mg/m3

现有超过10台应用在脱除HF领域, 处理烟气量300000m3/h,净化后烟 气HF<1mg/m3,粉尘<30mg/m3 80年代初,3台应用到废物焚烧的烟 气净化,去除HCL等,处理烟气量 100000m3/h
600 20% 98% 96% 50%
出口
500
10
0.46
0.2
石灰干消化系统
运用循环流化床原理,制取的消石灰细度高, 比表面积大(约为20m2/g)。
石灰干消化系统
石灰和消石灰的要求
石灰 必需用满足下列参数的软煅烧石灰: 石灰反应T60 ≤4min T60≤4min 说明加水后在 4 分钟内温度升 高到60℃ 粒径 ≤2mm 纯度,自由活性CaO 80±15% 消石灰 消石灰需满足下列参数: 平均粒径(50%的筛余量) 7±3μm 规 定 表 面 积 ( 用 BET 方 式 测 量 ) ≥16±2m2/g 纯 度 , 自 由 活 性 Ca ( OH ) 2 80±15%

循环流化床半干法脱硫原理

循环流化床半干法脱硫原理

循环流化床半干法脱硫原理烟气循环流化床(CFB)干法脱硫工艺是在80年代中期开发的适用于燃煤电厂的一种干法脱硫工艺。

循环流化床烟气脱硫系统主要由以下系统组成:1) 吸收剂存储、干式消化和输送;2) 烟气雾化增湿调温;3) 脱硫剂与含湿烟气雾化颗粒充分接触混合;4) 二氧化硫吸收;5) 增湿活化;6) 灰循环;7) 废渣排除。

它以循环流化床为原理,通过物料在床内的内循环和高倍率的外循环,使得吸收剂与SO2间的传热传质交换强烈,吸收剂内的传质过程强烈,固体物料在床内的停留时间长达30—60分钟,且运行温度可降至露点附近,从而大大提高了吸收剂的利用率和脱硫率。

在较低的Ca/S比(Ca/S=1.1~1.3)情况下,脱硫率可与石灰石湿法工艺相媲美,即大于90%。

具体的循环流化床半干法脱硫原理(以毅腾环保为例)如下:从锅炉尾部排出的含硫烟气被引入循环流化床反应器喉部,在这里与水、脱硫剂和还具有反应活性的循环干燥副产物相混合,石灰以较大的表面积散布,并且在烟气的作用下贯穿整个反应器。

然后进入上部筒体,烟气中的飞灰和脱硫剂不断进行翻滚、掺混,一部分生石灰则在烟气的夹带下进入旋风分离器,分离捕捉下来的颗粒则通过返料器又被送回循环流化床内,生石灰通过输送装置进入反应塔中。

由于接触面积非常大,石灰和烟气中的SO2能够充分接触,在反应器中的干燥过程中,SO2被吸收中和。

在反应器内,消除二氧化硫的化学反应如下:SO2 + Ca(OH)2 + H2O = CaSO3 + 2H2O。

含有废物颗粒、残留石灰和飞灰的固体物在随后的旋风分离器内分离并循环至反应器,由于固体物的循环部分还能部分反应,即循环石灰的未反应部分还能与烟气中的SO2反应,通过循环使石灰的利用率提高到最大。

脱硫剂与烟气中的SO2中和后的副产品与锅炉飞灰一起,在旋风分离器和反应主塔间循环。

因此,新鲜的生石灰与含硫烟气能保持较大的反应面积。

反应塔的高度提供了恰当的化学中和反应时间和水分蒸发吸热时间,同时由于高浓度的干燥循环物料的强烈紊流作用和适当的温度,反应器内表面积保持干净且没有沉积物,这也是该系统的主要特点之一。

循环流化床炉内喷石灰石干法脱硫方案

循环流化床炉内喷石灰石干法脱硫方案

循环流化床炉内喷石灰石干法脱硫方案一:关于石灰石脱硫的可控及可计量部分:1:单仓手动插板阀,安装位置在仓底,以往用于检修关开阀门,由于用于脱硫石灰石粉的是专用储仓,可返气机率几乎为零,那么用于调整定量可谓是物尽其用,在下料口上把关,这以开合度数决定下量,再好不过。

2:不变经直接进入刚性叶轮(锁气)给料机其本身功能:(1)用于散装车的稳定给料。

(2)用于胶带输送机上的稳定给料。

(3)用于螺旋输送机稳定给料。

(4)用于稳定给料的各个地方。

其生产能力m3/h 是根据叶轮转速r/min来计算的。

本厂说明书上可以查到各型号的给料量,用户可以根据各种需求来选用适合自己用途的型号。

3:输粉机有执行机构来完成控量调整。

机上有刻度表,摇动手轮来调整本型号范围内的输送量,一般产量不变,一次调试记录刻度,下一次开机摇至原位即可,同时它本身也具有自调功能,一般在原输送量或要求输送量的±20%内,勿需反复调试,保证输送量不管多少都会充分气化均匀喷入炉内,加之插板阀、给料机三者结合,定能将输送量调整到炉内脱硫使用量的稳定及连续、均匀性,以达到最佳脱硫之目的。

二:影响流化床炉内干法脱硫的主要因素有:燃烧温度、流化床压力,ca/s摩尔比和床截面气流速度。

此外,脱硫效率与石灰石种类、煤种、流化床高度、烟气中含氧浓度及石灰石粒度也有一定关系。

据有关试验资料,在床温900℃左右,石灰石颗粒在1.5mm以下粒径。

Ca/s摩尔比2-4时可使脱硫效率达到90%以上的理想效果。

石灰石在循环床燃烧室与SO2进行的是气固反应,为此,严格控制石灰石颗粒的粒径尺寸是保证循环流化床干法脱硫效果的一大关键,除此之外,床温的控制水平、锅炉钙硫摩尔比、以及循环返料系统的细颗粒捕捉能力都是石灰石有效利用的重要因素。

三:石灰石粒径的选择:在燃烧反应发生时,随着CO2的放出,吸收剂内部形成许多空隙,SO2会通过这些空隙进到吸收剂与CaO反应,在吸收剂内部有机会与SO2完全反应之前,吸收剂的空隙及空隙入口已经由于产物体积的增大而被堵塞,是吸收剂表面形成一层CaSo4壳,阻止SO2继续与CaO 反应,吸收剂只有一部分得到利用,ca/s摩尔比是影响脱硫效率和SO2排放的首要因素。

HCFB烟气脱硫技术简介

HCFB烟气脱硫技术简介
HCFB-FGD烟气脱硫工艺实现的自动调节控制功能
3、脱硫塔出口烟温自动控制: 根据反应塔顶部处的烟气温度直接控制反应器底部的喷水量。以确保反应器内的温度处于最佳反应温度范围内。喷水量的调节方法一般采用回水调节阀,通过调节回流水压来调节喷水量,使原烟气温度降低到70-75℃左右,这个温度大约高于烟气露点温度15℃到20℃。 4、烟气再循环控制: 根据锅炉负荷控制净烟气再循环量,以确保反应器反应塔喉风速在规定范围内。
脱硫率
1
云南小龙潭发电厂6#锅炉100MW
85%
已运行
2
大同二电#6机组烟气复合脱硫脱氮200MW
85%
已运行
3
吉林四平热电有限公司#3炉烟气脱硫工程100MW
92%
已运行
4
江苏宜兴灵谷电厂1#炉60MW
92%
已运行
5
国电靖远电厂2#炉 200MW
90%
已运行
6
江苏宜兴灵谷电厂2#炉60MW
92%
已运行
7
国电靖远电厂4#炉200MW
92%
已运行
8
辽化热电厂#1炉 100MW
4、计算机控制设备 控制站:为了实现机组启停及数据采集和处理系统(DAS)、模拟量控制系统(MCS)、以及顺序控制系统(SCS)。在脱硫控制室,运行人员通过FGD-DCS操作员站的LCD实现对脱硫系统的启/停运行的控制、正常运行的监视和自动调整以及设备异常与事故工况的处理,每台锅炉的脱硫装置配备有单独的计算机控制站。 5、电气供电设备 为了保证脱硫系统设备转机、控制系统、设备检修、厂房照明的供电,每台锅炉脱硫系统配备有单独的电源供电柜;对于控制系统及主要用于调整的设备(计算机控制柜、电动调整门、电磁阀、流量控制阀等设备)实现两路供电系统,一路为工作电源供电系统,路为保安供电系统,保证工作电源失去供电后,以上设备能够正常操作。

循环流化床脱硫技术的系统组成及工艺流程

循环流化床脱硫技术的系统组成及工艺流程

错误!错误!循环流化床脱硫技术的系统组成及工艺流程循环流化床脱硫技术主要包括烟气吸收塔、布袋除尘器、循环灰系统、吸收剂输送系统等。

1 烟气吸收塔主要包括吸收塔、高压雾化喷嘴及相关连接烟道。

烟气由下部进入吸收塔,工艺水由高压水泵输送至喷嘴雾化后喷入塔内,在吸收塔中与烟气、循环灰、吸收剂等高速混合,起到活化反应的作用,促进反应进行,同时塔内温度降低到70度左右。

循环灰及吸收剂中的氢氧化钙颗粒迅速与烟气中的SO2等酸性物质混合反应,生成CaSO4、CaSO3、以及CaCI2等干态物质,并随烟气进入布袋除尘器。

烟气脱硫塔的设计总阻力<1500Pa,塔径7mm高约35m。

2 布袋除尘器系统当脱硫反应后的含尘气体由吸收塔进入布袋除尘器,并通过各滤袋,粉尘被捕集在滤袋的外表面,使烟气净化。

净化后的烟气汇集至袋室上部的上箱室,汇集到出风烟道排走。

随着除尘器的连续运行,滤袋表面的粉尘逐步变厚,系统阻力增大,达到一定阻力时,通过脉冲阀喷吹布袋内壁,将滤袋外表面的粉饼吹落并落入灰斗。

除尘器灰斗外设有电加热伴管和保温,防止除尘器本体内壁出现酸结露。

烟气经除尘后,由二次引风机引出经烟囱排入大气。

除尘系统供气由独立仪表气贮气罐供给,保证粉尘排出浓度<50mg/m3,阻力<1500Pa。

3 循环灰系统循环灰系统可确保增湿过程的正常进行及提高吸收剂的采用率。

除尘器灰斗中的灰分两部分输送:一为循环灰,从空气斜槽输送至吸收塔内,与烟气混合后继续参加反应;二为外排灰,从灰斗底部排入仓泵,开输送至灰库。

4 吸收剂存储及输送系统吸收塔吸收剂为氢氧化钙。

气力罐车将氢氧化钙输送至粉仓内,粉仓配有仓顶布袋和呼吸阀等。

粉仓底部配喷射泵,将吸收剂输送至吸收内。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

附件一循环流化床干法脱硫工艺描述1.循环流化床干法脱硫系统(CFB — FGD )概述CFB- FGD烟气循环流化床干法脱硫技术是循环流化床干法烟气脱硫技术发明人--- 世界著名环保公司德国鲁奇能捷斯公司(LLAG )公司具有世界先进水平的第五代循环流化床干法烟气脱硫技术(CirculatingFluidizedBedFlueGasDesulphurization,简称 CFB-FGD),该技术是目前商业应用中单塔处理能力最大、脱硫综合效益最优越的一种干法烟气脱硫技术。

该技术已先后在德国、奥地利、波兰、捷克、美国、爱尔兰、中国、巴西等国家得到广泛应用,最大机组业绩容量为660MW。

简要介绍如下:1.1 发展历史德国鲁奇能捷斯(LLAG )公司是世界上最早从事烟气治理设备研制和生产的企业,已有一百多年的历史(静电除尘器的除尘效率计算公式一一多依奇公式,就是该公司的工程师多依奇先生发明的)。

LLAG在上世纪六十年代末首先推出了循环流化床概念,此后把循环流化床概念应用到四十多个不同的工艺。

LLAG在发明循环流化床锅炉的基础上,首创将循环流化床技术(CFB)应用于工业烟气脱硫,经过三十多年不断的完善和提高,目前其循环流化床干法烟气脱硫技术居于世界领先水平。

LLAG公司的循环流化床干法烟气脱硫技术(CFB-FGD)的应用业绩已达150多台套,居世界干法脱硫业绩第一位。

(90年代初,全世界还只有LLAG公司拥有循环流化床烟气脱硫技术。

目前,全世界除了直接转让鲁奇能捷斯公司的烟气循环流化床技术的公司外,其它所有的烟气循环流化床脱硫技术均来自于鲁奇能捷斯公司 90年代初从鲁奇公司离开的个别职工所带走的早期技术。

)2001年10月,福建龙净首家技术许可证转让 LLAG公司的CFB-FGD技术;2002年底,福建龙净通过竞标获得山西华能榆社电厂 2X 300MV机组脱硫除尘岛总包合同,该项目已于2004年10月正式投入运行,2005年7月,华能国际委托东北电力科学院进行验收测试,各项技术指标均达到设计要求,使之成为中国同时也是世界上目前最大的、真正运行的300MW机组等级烟气循环流化床干法脱硫项目。

2006年4月20 日,该项目顺利通过有关权威部门的鉴定,鉴定专家一致认为该技术在引进国外技术消化、吸收的基础上再创新,开发的大型火电机组循环流化床烟气脱硫系统技术和成套装置,总体技术水平达到国际先进,部分技术国际领先。

特别是2007年11月,龙净环保成功承揽华能邯峰电厂一期2X 660MW机组烟气脱硫技改工程,该项目现已正式启动。

中国国家科技部在中国环保总局的推荐下,已经将 600MW机组等级配套的半干法烟气脱硫工艺,列为中国“ ^一五”期间的“ 863”重点研究课题。

龙净自承揽的榆社电厂2X 300MW机组循环流化床干法脱硫项目成功投运以来,已承接了包括华能邯峰电厂一期2X 660MW 机组烟气脱硫技改工程、华能榆社电厂一期2X00MW 机组两炉一塔以及出口巴西、印度在内的近六十台套烟气循环流化床干法脱硫系统工程合同。

1.2 工艺流程及原理说明一个典型的CFB-FGD系统由预电除尘器、吸收剂制备及供应、脱硫塔、物料再循环、工艺水系统、脱硫后除尘器以及仪表控制系统等组成,其工艺流程见图1-1:图1-1. CFB-FGD 工艺流程示意图首先从锅炉的空气预热器出来的烟气温度一般为 120〜180C 左右,通过预除尘器后 从底部进入脱硫塔(当脱硫渣与粉煤灰须分别处理时,设置预除尘器,提高粉煤灰的综 合利用),在此处高温烟气与加入的吸收剂、循环脱硫灰充分预混合,进行初步的脱硫 反应,在这一区域主要完成吸收剂与 HCI 、HF 的反应。

然后烟气通过脱硫塔下部的文丘里管的加速,进入循环流化床床体;物料在循环流 化床里,气固两相由于气流的作用,产生激烈的湍动与混合,充分接触,在上升的过程 中,不断形成絮状物向下返回,而絮状物在激烈湍动中又不断解体重新被气流提升, 形 成类似循环流化床锅炉所特有的内循环颗粒流 ,使得气固间的滑落速度高达单颗粒滑落 速度的数十倍;脱硫塔顶部结构进一步强化了絮状物的返回,进一步提高了塔内颗粒的 床层密度,使得床内的Ca/S 比高达50以上,SO 2充分反应。

这种循环流化床内气固两相 流机制,极大地强化了气固间的传质与传热,为实现高脱硫率提供了根本的保证。

在文丘里的出口扩管段设有喷水装置,喷入的雾化水用以降低脱硫反应器内的烟温, 使烟温降至高于烟气露点20E 左右,从而使得SO 2与Ca(OH) 2的反应转化为可以瞬间完成的离子型反应。

吸收剂、循环脱硫灰在文丘里段以上的塔内进行第二步的充分反应, 生成副产物 CaSO 3 1/2H 2O ,此外还有与 SO 3、HF 和HCI 反应生成相应的副产物 消石灰 除尘器 烟气CFB吸收塔渭洁烟气副产品CaSC4 1/2H2O、CaF2、CaCb Ca(0H)2 2H2O 等。

烟气在上升过程中,颗粒一部分随烟气被带出脱硫塔,一部分因自重重新回流到循环流化床内,进一步增加了流化床的床层颗粒浓度和延长吸收剂的反应时间。

从化学反应工程的角度看,SO2与氢氧化钙的颗粒在循环流化床中的反应过程是一个外扩散控制的反应过程,SO2与氢氧化钙之间的反应速度主要取决于 SO2在氢氧化钙颗粒表面的扩散阻力,或说是氢氧化钙表面气膜厚度。

当滑落速度或颗粒的雷诺数增加时,氢氧化钙颗粒表面的气膜厚度减小,SO2进入氢氧化钙的传质阻力减小,传质速率加快,从而加快SO2与氢氧化钙颗粒的反应。

只有在循环流化床这种气固两相流动机制下,才具有最大的气固滑落速度。

同时,脱硫反应塔内能否获得气固最大滑落速度,是衡量一个干法脱硫工艺先进与否的一个重要指标,也是一个鉴别干法脱硫工艺能否达到较高脱硫率的一个重要指标。

当气流速度大于10m/s 时,气固间滑落速度很小或只在脱硫塔某个局部具有滑落速度,要达到很高的脱硫率是不可能的。

喷入的用于降低烟气温度的水,以激烈湍动的、拥有巨大的表面积的颗粒作为载体,在塔内得到充分的蒸发,保证了进入后续除尘器中的灰具有良好的流动状态。

由于流化床中气固间良好的传热、传质效果,SO3全部得以去除,加上排烟温度始终控制在高于露点温度20C以上,因此烟气不需要再加热,同时整个系统也无须任何的防腐处理。

净化后的含尘烟气从脱硫塔顶部侧向排出,然后转向进入脱硫后除尘器进行气固分离,再通过引风机排入烟囱。

经除尘器捕集下来的固体颗粒,通过除尘器下的脱硫灰再循环系统,返回脱硫塔继续参加反应,如此循环。

多余的少量脱硫灰渣通过气力输送至脱硫灰库内,再通过罐车或二级输送设备外排在循环流化床脱硫塔中, Ca(OH)2 与烟气中的 SO2 和几乎全部的 SO3,HCl,HF 等完成化学反应,主要化学反应方程式如下:Ca(OH)2+SO2=CaSO3 I/2H2O+I/2H2OCa(OH)2+SO3=CaSC4 I/2H2O+I/2H2OCaSOs 1/2H2O+1/2O2=CaSO4 1/2H2OCa(OH)2+CO2=CaCO3+H2OCa(OH) 2+2HCI=CaCI 2 2H2O (〜75C)(强吸潮性物料)2Ca(OH)2+2HCl= CaCl2 Ca(OH)2 2H2O (> 120°C)Ca(OH)2+2HF=CaF2+2H2O(从上述化学反应方程式可以看出,Ca(OH)2尽量避免在75C左右与HCI反应)1.3 龙净许可证引进的 CFB-FGD 烟气脱硫技术龙净许可证引进 LLAG 公司的 CFB-FGD 烟气脱硫技术的工艺、结构特点如下:(1) 采用专门的烟气循环流化床脱硫反应塔,脱硫效率高、系统可靠、稳定塔内完全没有任何运动部件和支撑杆件,操作气速合理,塔内磨损小,没有堆积死角,设备使用寿命长、检修方便。

特别是由于通过进气结构的改进设计和增加了清洁烟气再循环装置,使烟气负荷在 40%〜110%变化范围内,均可保证塔内良好的气固混合和充分的接触,无须在塔内增加絮流圈,保证了塔内不出现堆积死角。

由于设计选择最佳的操作气速,使得气固两相流在CFB 内的滑落速度最大,脱硫反应区床层密度高,颗粒在脱硫塔内单程的平均停留时间长达 40 秒左右(考虑循环倍率,颗粒总的停留时间为 60 分钟左右),烟气在塔内的气固接触时间高达 8 秒以上,特别是吸收剂以及循环物料与烟气之间具有最长的接触行程,是其它干法脱硫的两倍,使得脱硫塔内的气固混合、传质、传热更加充分,优化了脱硫反应效果,从而保证了达到较高的脱硫效率(2)米用咼压回流式水喷嘴直接向脱硫塔内喷水降温,对负荷变化响应快,保障后续除尘器可靠运行采用进口的回流式水喷嘴,具有喷水压力高、雾化效果好、耐磨损耐腐蚀等优点,从高压水泵出来的工艺水通过高压回流式水喷嘴喷入脱硫塔内,烟气温度下降到脱硫反应器所需要的最佳温度(高于烟气露点温度 15C以上)。

当锅炉负荷变化时,所需的喷水量也随之变化,此时通过水系统中的回流水调节阀来调节喷入脱硫塔内的水量,对负荷变化响应快(几乎同步)。

喷入塔内的水由于压力高、雾化效果好,瞬间气化后使得塔内激烈湍动固物体不易粘结抱团,保证了后级除尘器的稳定可靠运行。

(3)控制简单CFB-FGD技术的工艺控制过程主要通过三个回路实现(见图1-2),这三个回路相互独立,互不影响。

图1-2 CFB — FGD工艺控制回路图a)SO2排放控制:根据脱硫塔进口 S02量控制石灰粉的给料量,脱硫塔出口的 S02浓度,则用来作为校核和精确地调节石灰粉给料量的辅助调控参数,以保证达到按要求的S02排放浓度。

b)温度控制:为了促进消石灰和SO2的反应,通过向脱硫塔内喷水来降低烟气的温度。

同时为了防止结露和有利于烟气的排放扩散,通常选取的脱硫塔出口温度高于烟气的露点温度10C〜20C。

通过对脱硫塔出口温度的测定,控制回流式水喷嘴向脱硫塔内的喷水量,以使温度降低到设定值。

工艺水通过高压水泵以一定的压力注入,可以在CFB运行过程中进行调节。

脱硫系统停止运行时,工艺水会自动停止注入。

加入脱硫塔的消石灰和水的控制是相对独立的,便于控制消石灰用量及喷水量,从而使操作温度的控制变得更加容易。

c)脱硫塔的压降控制:脱硫塔的压降由烟气压降和固体颗粒压降两部分组成(见图1-3)。

由于循环流化床内的固体颗粒浓度(或称固一气比)是保证流化床良好运行的重要参数,在运行中只有通过控制脱硫塔的压降来实现调节床内的固一气比,以保证反应器始终处于良好的运行工况。

通过调节除尘器灰斗进入空气斜槽的物料量,控制送回脱硫塔的再循环物料量,可保证脱硫塔压降的稳定,从而保证了床内脱硫反应所需的固体颗粒浓度。

图1-3 压降与烟气流速的关系图.P:烟气压降;.P min,gas:最小空塔压降;.P solids loading : 脱硫反应所需的颗粒负荷;■ P1 gas:有清洁烟气再循环的空塔压降;丄P1 total: 有清洁烟气再循环的总压降;丄P2,gas:无清洁烟气再循环的空塔压降;二P2, total : 无清洁烟气再循环的总压降;Ug : 烟气流速。

相关文档
最新文档
